BRUKSANVISNING WD 5600 MP KARCHER

– originale filterposer.
- Original reservedele, tilbehør eller eks-tra tilbehør.

Bortskaffelse af filter og filterpose

Reservedele og tilbehør får du ved din forhandler eller i den KÄRCHER-afdeling. (Se adressen på bagsiden)

Garanti

6 Tilbehørsholder maskinhoved

9 Knap "Strømledningsindhentning"

13 Tilbehørsholder beholder

→ Denne tilbehørsholder er beregnet til at holde sugerør eller andet tilbehør. (se beskrivelse / figur ©2)

14 Styringsrulle

(se beskrivelse / figur A2)

17 Patronfilter

(se beskrivelse / figur B1)

→ Til kanter, fuger, radiatorer og svært tilgængelige områder.

23 Adapter

25 Sæt til grov snavs

(se beskrivelse / figur A2)

Fjern maskinhovedet, tøm beholderen som er fyldt med våd eller tør snavs.

Opbevar strømledningen og tilbehøret på maskinen. Opbevar støvsugeren i tørre rum.

Pleje og vedligeholdelse

Risiko

(se beskrivelse / figur D1)

Efter behov renses patronfilteret under flydende vand.

(se beskrivelse / figur H1)

(se beskrivelse / figur A2)

Tekniske data

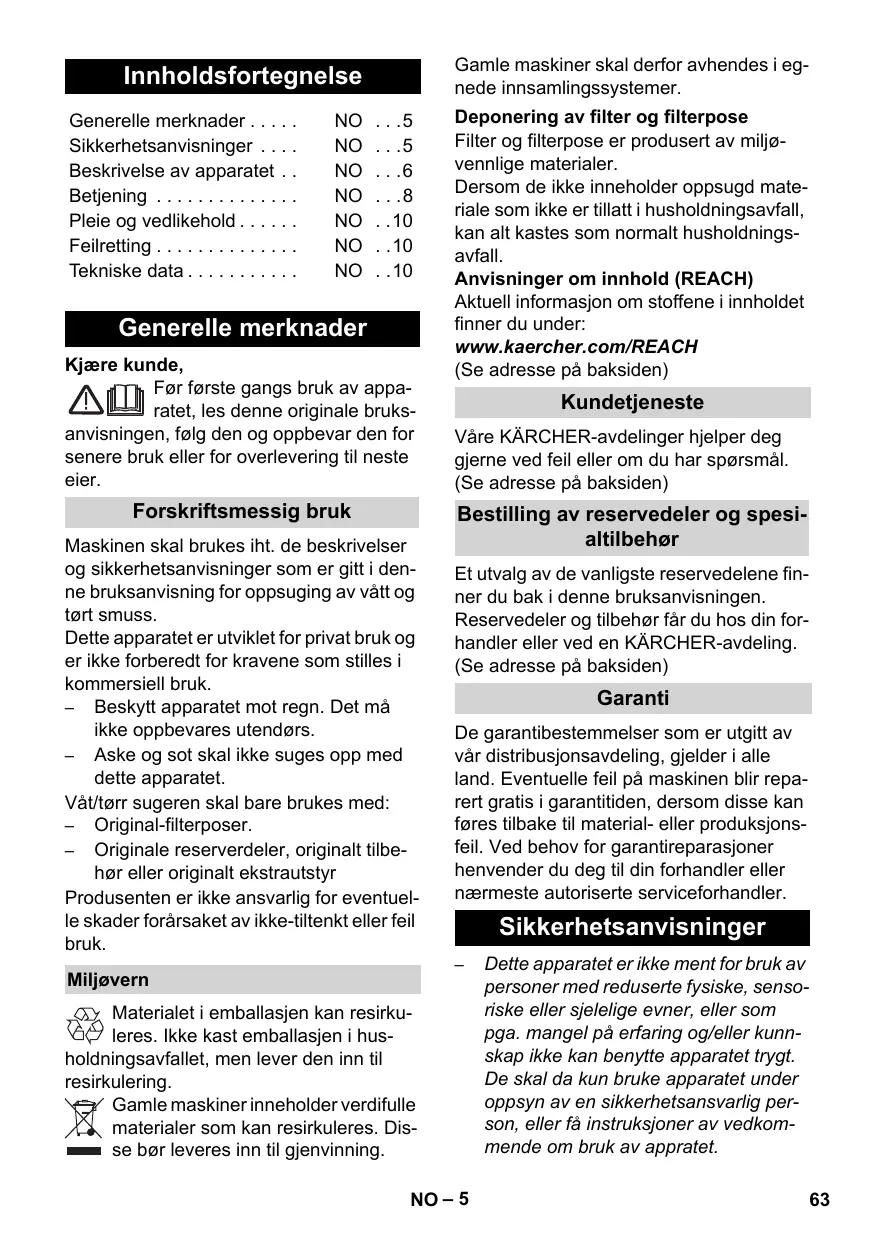

Generelle merknader ....	NO ...5
Sikkerhetsanvisninger ....	NO ...5
Beskrivelse av apparatet ..	NO ...6
Betjening ....	NO ...8
Pleie og vedlikehold ....	NO ..10
Feilretting ....	NO ..10
Tekniske data ....	NO ..10

Generelle merknader

Kjære kunde,

Før første gangs bruk av appa- ratet, les denne originale bruksanvisningen, følg den og oppbevar den for senere bruk eller for overlevering til neste eier.

Forskriftsmessig bruk

Maskinen skal brukes iht. de beskrivelser og sikkerhetsanvisninger som er gitt i denne bruksanvisning for oppsuging av vått og tørt smuss.

Dette apparatet er utviklet for privat bruk og er ikke forberedt for kravene som stilles i kommersiell bruk.

• Beskytt apparatet mot regn. Det må ikke oppbevares utendørs.
• Aske og sot skal ikke suges opp med dette apparatet.

Våt/tørr sugeren skal bare brukes med:

• Original-filterposer.
• Originale reserverdeler, originalt tilbehør eller originalt ekstrautstyr

Produsenten er ikke ansvarlig for eventuelle skader forårsaket av ikke-tiltenkt eller feil bruk.

Miljøvern

Materialet i emballasjen kan resirkuleres. Ikke kast emballasjen i husingsavfallet, men lever den inn til kulering.

Gamle maskiner inneholder verdifulle materialer som kan resirkuleres. Disse bør leveres inn til gjenvinning.

Gamle maskiner skal derfor avhendes i egnede innsamlingssystemer.

Deponering av filter og filterpose

Filter og filterpose er produsert av miljøvennlige materialer.

Dersom de ikke inneholder oppsugd materiale som ikke er tillatt i husholdningsavfall, kan alt kastes som normalt husholdningsavfall.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet finner du under:

Bestilling av reservedeler og spesi- altilbehør

Et utvalg av de vanligste reservedelene finner du bak i denne bruksanvisningen.

Reservedeler og tilbehør får du hos din forhandler eller ved en KÄRCHER-avdeling. (Se adresse på baksiden)

Garanti

De garantibestemmelser som er utgitt av vår distribusjonsavdeling, gjelder i alle land. Eventuelle feil på maskinen blir repa- rert gratis i garantitiden, dersom disse kan føres tilbake til material- eller produksjons- feil. Ved behov for garantireparasjoner henvender du deg til din forhandler eller nærmeste autoriserte serviceforhandler.

- Dette apparatet er ikke ment for bruk av personer med reduserte fysiske, sensoriske eller sjelelige evner, eller som pga. mangel på erfaring og/eller kunnskap ikke kan benytte apparatet trygt. De skal da kun bruke apparatet under oppsyn av en sikkerhetsansvarlig person, eller få instruksjoner av vedkommende om bruk av apparatet.

• Barn skal bare bruke apparatet när barnet er over 8 år og er under oppsyn av en sikkerhetsansvarlig person, eller får anvisninger av en person om hvordan apparatet fungerer.
• Emballasjefolien holdes unna barn, fare for kvelning!
• Slå av apparatet etter hver bruk og før hver rengjøring/vedlikehold.
• Brannfare. Brennene eller glødende gjenstander må ikke suges opp.
• Bruk i eksplosjonsfarlige områder er forbudt.

⚠️ Elektrisk tilkobling

Høytrykksvaskeren må kun kobles til vekselstrøm. Spenningen må stemme overens med høytrykksvaskerens typeskilt.

⚠️ Fare for elektrisk støt

Ta aldri i støpselet eller stikkontakten med väte hender.

Strømkabelen skal ikke tas ut av stikkontakten ved at du trekker i kabelen.

Kontroller strømledningen og støpselet for skader hver gang høytrykksvaskeren skal brukes. En skadet strømledning må skiftes ut umiddelbart hos autorisert kundeservice eller autorisert elektriker.

For å unngå el-ulykker anbefaler vi at du bruker stikkontakter med forankoblede vernebrytere for å beskytte mot feilstrøm (maks. nominell utløsningsstrøm: 30 mA).

⚠️ Fare

Sug aldri opp følgende stoffer:

• Eksplosive eller brennbare gasser, væsker og støv (reaktivt støv)
• Reaktivt metallstøv (f.eks. aluminium, magnesium, zink) i forbindelse med sterkt alkaliske og sure rengjøringsmidler.
  – Ufortynnede sterke syrer og lut
• Organiske løsemidler (f.eks. bensin, fargetynner, aceton, fyringsolje).

I tillegg kan disse stoffene angripe materialet som er brukt i støvsugeren.

Beskrivelse av apparatet

Illustrasjoner se utfoldingssidene!

■ Denne bruksanvisningen beskriver grunnmodellen for våt/tørr sugeren som beskrevet på omslaget.
■ Alt etter modell vil det være forskjeller i utrustning og medfølgende tilbehør.

Kontroller ved utpakkingen at innholdet i pakken er komplett og uskadd. Kontakt din forhandler ved eventuelle transportskader.

● del av leveransen
○ mulig tilbehør

1 Sugeslangetilkobling

→ For tilkobling av sugeslange ved suging.
(se beskrivelse/figur B1)

2 Apparatkontakt

Merk: Pass på maksimal tilkoblet effekt (se kapitter "Tekniske data".

→ For tilkobling av et elektrisk verktøy. (se beskrivelse/figur C2)

3 Blåsetilkobling

→ Sett sugeslangen i blåsetilkoblingen, derved aktiveres blåsefunksjonen.
(se beskrivelse/figur E1)

4 Gripehåndtak

→ Grip tak i apparathodet i gripehåndtaket og trekk ut etter opplåsing.

5 Bærebøyle

→ Bærebøylen fungerer samtidig som beholder og som låsing av apparathodet.
For å låse opp, sving bøylen forover til låsingen går opp.
(se beskrivelse/figur A1)

→ Grip apparathodet i gripehåndtaket og ta av.

→ I børeposisjon står bøylen oppover, ved arbeider med apparatet skal bøylen svinges bakover til betjeningsdelene på apparatet er tilgjengelige.

6 Tilbehørsholder apparathode

→ Denne tilbehørsholderen brukes for oppbevaring av sugedyser på apparat-hodet.

Merk: Denne tilbehørsholderen brukes også for bruk av Efficient filterrengjøring.

(se beskrivelse/figur D1)

7 Tast Efficient filterrengjøring

→ For rengjøring av det innebygde patronfilteret.

Merk: Ikke bruk tasten ved vått patronfilter.

(se beskrivelse/figur D1)

8 Filterrengjøringsindikator

→ Dersom filterrengjøringsindikatoren er rød, bruk tasten Efficient filterrengjøring.

(se beskrivelse/figur D1)

9 Tast strømkabelinnrulling

→ Trykk tasten for innrulling av strømkabel. Kabel trekkes automatisk inn i apparatet.

10 Tilbehørsholder kroker

→ Denne tilbehørsholderen brukes for oppbevaring av sugeslange, strømkabel og sugedyser.

(se beskrivelse/figur G2)

11 Dreiebryter (PÅ/AV)

(uten innebygget stikkontakt)

→ Stilling I: Suging eller blåsing.

Stilling 0: Apparatet er slått av.

(se beskrivelse/figur B3)

11 Dreiebryter (PÅ/AV) (med innebygget stikkontakt)

→ Posisjon MAX: Suging eller blåsing.

→ Posisjon+ MAX: Suging med tilko- plet elektroverktøy

→ Effektregulering: Reduser sugeeffekten ved behov ved suging, blåsing eller arbeid med eletroverktøy.

→ Stilling 0: Apparat avslått. Det elektriske verktøyet har spenningsforsyning.

(se beskrivelse/figur B3 C3)

12 Parkeringsposisjon

→ For parkering av gulvdysen ved arbeidspauser.

(se beskrivelse/figur F1)

13 Tilbehørsholder beholder

→ Denne tilbehørsholderen brukes for oppbevaring av sugerør og diverse tilbehør.

(se beskrivelse/figur G2)

14 Styrerulle

→ Styrerullene er ved levering plassert i beholderen, de må monteres før du tar apparatet i bruk.

(se beskrivelse/figur A1)

15 Avtappingsskrue

→ Tappeskruen brukes for rask og enkel tømming av brukt vann fra tanken. For bedre tømming, tipp tanken forover.

(se beskrivelse/figur G1)

16 Filterpose

Merk: For våtsuging skal det ikke monteres noen filterpose!

→ Anbefaling ved maskiner uten Efficient filterrengjøring:

For suging av fint støv skal det settes inn filterpose.

(se beskrivelse/figur A2)

17 Patronfilter

→ Patronfilter skal alltid være montert, både ved våtsuging og ved tørrsuging.

Merk: Våte patronfilter skal tørke før bruk til tørrsuging.

(se beskrivelse/figur H1)

Merk: For å ta av, trykk låsen med tommelen og trekk ut sugeslangen.

19 Sugerør 2 x 0,5 m

→ For suging av harde gulv og teppegulv, bruk passende innsats.

Harde flater, våtsuging:: Bruk innsats med 2 gummilepper.

Harde flater, tørrsuging:: Bruk innsats med 2 børster.

Teppegulv, våtsuging og tørrsuging: Brukes uten innsats.

21 Gulvmunnstykke

→ For suging av harde flater og teppegulv.

Spak til symbol 🏠 for teppegulv Spak til symbol 🏠 for harde flater

22 Fugemunnstykke

→ For kanter, fuger, radiatorer og vanskelig tilgjengelige områder.

23 Adapter

→ For tilkobling av sugeslange med et elektrisk verktøy.

(se beskrivelse/figur C1)

→ Adapter tilpasses ved behov ved hjelp av en kniv til tilkoblingsdiameteren på det elektriske verktøyet.

24 Fleksibel verktøysslange

→ For mer fleksibilitet ved arbeid med elektroverktøy.

Merk: Kan også brukes med adapter. (se beskrivelse/figur C1)

25 Grovsmuss-sett

→ Omfattende sugesett for grovt smuss av alle typer.

Betjening

⚠ Arbeid alltid med påsatt patronfilter, både ved tørr og våt suging!

Før igangsetting

→ Figur A 1

De løse delene som følger apparatet skal monteres før det tas i bruk.

→ Figur A 2

Anbefaling ved maskiner uten Effici- ent filterrengjøring: For suging av fint støv skal det settes inn filterpose.

Igangsetting

→ Figur B 1

Koble til tilbehør.

→ Figur B 2

Sett i støpselet.

→ Figur B 3

Slå apparatet på.

Støvsuging

⚠ Arbeide kun med tørt patronfilter!
→ Advarsel: Ved suging av aske og sot bruk forutskiller (bestillingsnr. 2.863-139).

Anbefaling ved maskiner uten Efficient filterrengjøring: For suging av fint støv skal det settes inn filterpose.

(se beskrivelse/figur A2)

→ Fyllingsgraden av filterposen er avhengig av hva slags smuss som suges opp. Fulle filterposer kan sprekke, pass derfor på å skifte filterpose til rett tid! Ved fint støv, sand osv... må filterposen skiftes oftere.

Ved maskiner med Efficient filterrengjøring: Ved suging uten filterpose vil filterrengjøringsindikatoren bli rød når patronfilteret må rengjøres.

→ Bruk Efficient filterrengjøring. (se beskrivelse/figur D1)

Våtsuging

→ For oppsuging av fuktighet hhv. væske, stikk ønsket tilbehør på sugerøret hhv. direkte på håndtaket.
⚠ Forsiktig:

Ikke bruk filterpose!

Ved skumdannelse eller lekkasje av væske må apparatet slås av umiddelbart!

Merk: Når beholderen er full, blir sugeåpningen stengt av en flottør og apparatet går med økt turtall. Slå av maskinen umiddelbart og tøm beholderen.

Arbeide med elektroverktøy

→ Adapter tilpasses ved behov ved hjelp av en kniv til tilkoblingsdiameteren på det elektriske verktøyet.
→ Figur C1

A) Sett det vedlagte adapteret inn på håndtaket på sugeslangen og koble det til elektroverktøyet.
→eller
B) For mer fleksibiltet ved arbeidet, bruk den fleksible verktøyslangen. Ko-

ble til sugeslangen og eventuelt til adapteret, og koble til elektroverktøyets kobling.

→ Figur C2

Ved apparater med innebygget stik- kontakt: Sett inn støpselet fra det elek- triske verktøyet i støvsugeren.

→ Figur C 3

Slå på apparatet (dreiebryter til venstre til stilling + MAX) og begynn arbeidet.

Merk: Så snart elektroverktøyet er slått på vil sugeturbinen starte med 0,5 sekunds forsinkelse. Når elektroverktøyet slås av, går sugeturbinen enda 5 sekunder for åsuge opp restsmuss.

Efficient filterrengjøring

Ved rød filterrengjøringsindikator, bruk filterrengjøring.

→ Figur D 1

Sett sugeslangen med håndtak i tilbehørsholderen på apparathodet. Trykk tasten for Efficient filterrengjøring 3 ganger med innkoblet apparat, vent 4 sekunder mellom hvert trykk.

Merk: Ved permanent rød filterrengjøringsindikator eller flere gangers bruk av tasten for filterrengjøring, kontroller fyllingsgrad av beholderen. Ellers kan det slippe ut smuss ved åpning av beholderen.

Blåsefunksjon

Rengjøring av vanskelig tilgjengelige steder eller der det ikke er mulig med suging, f. eks. løv fra takrenner.

→ Figur E1

Sett sugeslangen i blåsetilkoblingen, derved aktiveres blåsefunksjonen.

Opphold i arbeidet

→ Slå av apparatet og trekk ut støpselet.

Tøm beholderen

→ Figur G 1

Ta av apparathodet, tøm beholderen for smuss fra våt- eller tørrsuging.

Ved apparater med tappeskrue: Tøm tørt smuss via beholderen. For tømming av væske, bruk tappeskrue.

Oppbevaring av apparatet

→ Figur G 2

Pleie og vedlikehold

⚠️ Fare

Slå av apparatet og ta ut strømstøpselet innen service eller vedlikeholdsarbeider påbegynnes.

Reparasjonsarbeid og arbeid på elektriske komponenter må kun utføres av autorisert kundeservice.

⚠ Forsiktig

Ikke bruk skuremiddel, glass eller universalrengjøringsmiddel! Dypp aldri apparatet under vann.

→ Bruk et alminnelig rengjøringsmiddel for plast på apparatet, og tilbehørsdeler av plast.

→ Beholder og tilbehør skylles med vann ved behov, og skal tørke før bruk.

→ Figur H1 Patronfilter rengjøres ved behov under rennende vann, ikke skrubb eller børste. La tørke fullstendig før montering.

Feilretting

Innrulling av strømkabel fungerer ikke

→ Strømkabelen er muligvis tilsmusset, rengjør strømkabelen.

Avtagende sugeeffekt

Ved maskiner uten Efficient filterrengjøring: Bank ut patronfilter, skyll under rennende vann ved behov.

(se beskrivelse/figur H1)

Ved maskiner med Efficient filterrengjøring: Bruk filterrengjøring.

(se beskrivelse/figur D1)

Ved behov rengjør patronfilter under rennende vann.

(se beskrivelse/figur H1)

→ Bytt skadet patronfilter.
→ Filterposen er full, sett inn ny filterpose. (se beskrivelse/figur A2)

Tekniske data

De tekniske data finner du på utfoldet klaff. Under finner du forklaring på symbolene brukt der.

Spenning

Effekt P_nominell

Effekt P_maks

Maks. tilkoblingseffekt for apparat-stikkontakten

Strømsikring (trege)

Beholder, volum

Vannopptak med håndtak

Vannopptak med gulvdyse

Nettledning

Lydtrykksnivå (EN 60704-2-1)

Vekt (uten tilbehør)

Det tas forbehold om tekniske endringer!
