WD 5600 MP - Aspirateur eau et poussière KARCHER - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil WD 5600 MP KARCHER au format PDF.
| Type de produit | Aspiro-laveur KARCHER WD 5600 MP |
| Caractéristiques techniques principales | Appareil multifonction pour aspiration humide et sèche |
| Alimentation électrique | 220-240 V, 50/60 Hz |
| Dimensions approximatives | Dimensions : 385 x 420 x 580 mm |
| Poids | 9,5 kg |
| Capacité du réservoir | 30 litres |
| Puissance | 1 200 W |
| Fonctions principales | Aspiration de liquides et de solides, nettoyage humide, filtre à cartouche |
| Entretien et nettoyage | Nettoyage régulier du filtre, vidange du réservoir après utilisation |
| Pièces détachées et réparabilité | Disponibilité de pièces de rechange via le service KARCHER |
| Sécurité | Protection contre les surcharges, utilisation recommandée avec des équipements de protection individuelle |
| Informations générales utiles | Idéal pour un usage domestique et professionnel, polyvalent pour divers types de nettoyage |
FOIRE AUX QUESTIONS - WD 5600 MP KARCHER
Questions des utilisateurs sur WD 5600 MP KARCHER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Aspirateur eau et poussière au format PDF gratuitement ! Retrouvez votre notice WD 5600 MP - KARCHER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil WD 5600 MP de la marque KARCHER.
MODE D'EMPLOI WD 5600 MP KARCHER

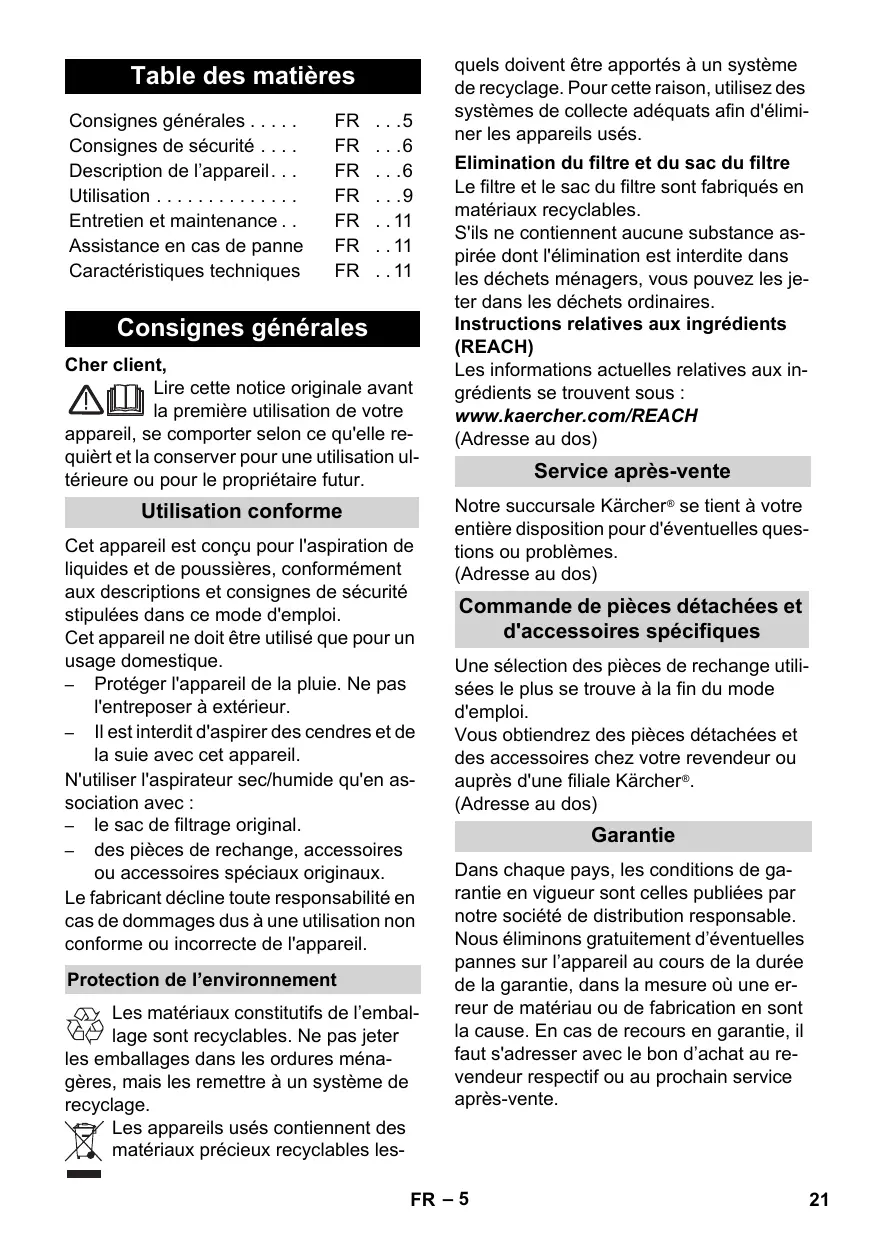

| Consignes générales . . . . | FR . . .5 |
| Consignes de sécurité . . . | FR . . .6 |
| Description de l'appareil . . | FR . . .6 |
| Utilisation . . . . . . . . . . . | FR . . .9 |
| Entretien et maintenance . . | FR . .11 |
| Assistance en cas de panne | FR . .11 |
| Caractéristiques techniques | FR . .11 |
Consignes générales
Cher client,
Lire cette notice originale avant la première utilisation de votre appareil, se comporter selon ce qu'elle requièrt et la conserver pour une utilisation ultérieure ou pour le propriétaire futur.
Utilisation conforme
Cet appareil est conçu pour l'aspiration de liquides et de poussières, conformément aux descriptions et consignes de sécurité stipulées dans ce mode d'emploi.
Cet appareil ne doit être utilisé que pour un usage domestique.
- Protéger l'appareil de la pluie. Ne pas l'entreposer à extérieur.
- Il est interdit d'aspirer des cendres et de la suie avec cet appareil.
N'utiliser l'aspirateur sec/humide qu'en as- sociation avec :
– le sac de filtrage original.
- des pièces de rechange, accessoires ou accessoires spéciaux originaux.
Le fabricant décline toute responsabilité en cas de dommages dus à une utilisation non conforme ou incorrecte de l'appareil.
Protection de l'environnement
Les matériaux constitutifs de l'emballage sont recyclables. Ne pas jeter les emballages dans les ordures ménagères, mais les remettre à un système de recyclage.
Les appareils usés contiennent des matériaux précieux recyclables les-
quels doivent être apportés à un système de recyclage. Pour cette raison, utilisez des systèmes de collecte adéquats afin d'éliminer les appareils usés.
Elimination du filtre et du sac du filtre
Le filtre et le sac du filtre sont fabriqués en matériaux recyclables.
S'ils ne contiennent aucune substance aspirée dont l'élimination est interdite dans les déchets ménagers, vous pouvez les jeter dans les déchets ordinaires.
Instructions relatives aux ingrédients (REACH)
Les informations actuelles relatives aux ingrédients se trouvent sous :
Notre succursale Kärcher® se tient à votre entière disposition pour d'éventuelles questions ou problèmes.
(Adresse au dos)
Commande de pièces détachées et d'accessoires spécifiques
Une sélection des pièces de rechange utilisées le plus se trouve à la fin du mode d'emploi.
Vous obtiendrez des pièces détachées et des accessoires chez votre revendeur ou auprès d'une filiale Kärcher®.
(Adresse au dos)
Garantie
Dans chaque pays, les conditions de garantie en vigueur sont celles publiées par notre société de distribution responsable. Nous éliminons gratuitement d'éventuelles pannes sur l'appareil au cours de la durée de la garantie, dans la mesure où une erreur de matériau ou de fabrication en sont la cause. En cas de recours en garantie, il faut s'adresser avec le bon d'achat au revendeur respectif ou au prochain service après-vente.
Consignes de sécurité
- Cet appareil n'est pas destiné à être utilisé par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et/ou de connaissances, sauf si ces mêmes personnes sont sous la supervision d'une personne responsable de leur sécurité ou ont été formées à l'utilisation de l'appareil.
- Des enfants ne peuvent utiliser l'appareil que s'ils ont plus de 8 ans et s'ils sont sous la surveillance d'une personne compétence ou s'ils ont reçu de sa part des instructions d'utilisation de l'appareil.
- Tenir les films plastiques d'emballages hors de portée des enfants, risque d'étouffement !
- Mettre l'appareil hors service après chaque utilisation et avant chaque nettoyage/entretien.
- Risque d'incendie. N'aspirer aucun objet enflammé ou incandescent.
- Il est interdit d'utiliser l'appareil dans des zones présentant des risques d'explosion.
⚠️ Raccordement électrique
L'appareil doit être raccordé uniquement au courant alternatif. La tension doit être identique avec celle indiquée sur la plaque signalétique de l'appareil.
⚠ Risque de choc électrique
Ne jamais saisir la fiche secteur ni la prise de courant avec des mains humides.
Ne pas debrancher la fiche secteur en tirant le câble d'alimentation.
Vérifier avant chaque utilisation que le câble et la fiche secteur ne sont pas endommagés. Un câble d'alimentation endommagé doit immédiatement être remplacé par le service après-vente ou un électricien agréé.
Pour éviter des accidents électriques nous recommandons d'utiliser des prises de courant avec un interrupteur de protection contre les courants de fuite placé en amont (courant de déclenchement nominal maximal de 30 mA).
⚠️ Danger
Des substances déterminées peuvent provoquer la formation de vapeurs ou de mélanges explosifs par tourbillonnement avec l'air aspiré.
Ne jamais aspirer les substances suivantes:
- Des gazes, liquides et poussières (poussières réactives) explosifs ou inflammables
- Poussières réactives de métal (p.ex. aluminium, magnésium, zinc) en rapport avec des détergents alcalins et acides
- Acides forts et lessives non diluées
- Solvants organiques (p.ex. essence, dilutif de couleur, acétone, fuel).
Par ailleurs, elles peuvent s'avérer agressives pour les matériaux utilisés sur l'appareil.
Description de l'appareil
Pour les illustrations, voir les pages dépliantes !
- Ces instructions de service décrivent les modèles de base des aspirateurs sec/humide répertoriés sur la page de garde.
Il peut y avoir des différences au niveau de l'équipement et des accessoires livrés, suivant le modèle.
Contrôler le matériel lors du déballage pour constater des accessoires manquants ou des dommages. Si des dégâts dus au transport sont constatés, il faut en informer le revendeur.
- inclus dans la fourniture
○ accessoires possibles
1 Raccord du tuyau d'aspiration
→ Pour le raccord du tuyau d'aspiration lors de l'aspiration.
(voir la description / illustration B1)
2 Prise de courant de l'appareil
Remarque : respecter la puissance de connexion maxi (voir le chapitre « caractéristiques techniques »).
→ Pour le raccord d'un outil électrique. (voir la description / illustration C2)
3 Raccord de soufflerie
→ Insérer le flexible d'aspiration dans le raccord de soufflage pour activer la fonction de soufflage. (voir la description / illustration ☐)
4 Poignée concave
→ Après le déverrouillage, saisir la tête de l'appareil au niveau de la poignée concave et la retirer.
5 Étrier support
→ L'étrier support sert simultanément au verrouillage de la tête d'appareil et du réservoir. Pour déverrouiller l'étrier, le pivoter complètement vers l'avant, jusqu'à ce que le verrouillage soit débloqué.P (voir la description / illustration A1)
→ Saisir la tête de l'appareil au niveau de la poignée concave et la retirer. → En position portée, l'étrier se trouve vers le haut ; pour le travail avec l'appareil, pivoter l'étrier vers l'arrière jusqu'à ce que les éléments de commande soient accessibles sur l'appareil.
6 Logement des accessoires de la tête de l'appareil
→ Le logement d'accessoires permet le rangement de buses d'aspiration sur la tête de l'appareil. Remarque : Ce logement d'accessoires est nécessaire en plus de l'utilisation du nettoyage efficace du filtre. (voir la description / illustration D1)
7 Touche de nettoyage efficace du filtre
→ Pour le nettoyage de la cartouche filtrante montée. Remarque : Ne pas actionner la touche lorsque la cartouche filtrante est humide. (voir la description / illustration D1)
8 Indicateur de nettoyage du filtre
→ Si l'indicateur de nettoyage du filtre est rouge, actionner la touche de nettoyage efficace du filtre. (voir la description / illustration D1)
9 Touche d'enroulement du câble d'alimentation
→ Appuyer sur la touche d'enroulement du câble d'alimentation. Le câble est immédiatement rétracté dans l'appareil.
10 Crochet de logement d'accessoires
→ Ce logement d'accessoires permet le rangement du flexible d'aspiration, du câble d'alimentation et des buses d'aspiration. (voir la description / illustration ©2)
11 Commutateur rotatif (MARCHE/ARRÊT) (sans prise de courant montée)
→ Position I : aspirer ou souffler. Position 0: appareil hors circuit. (voir la description / illustration B3)
11 Commutateur rotatif (MARCHE/ARRÊT) (avec prise de courant montée)
→ Position MAXI : aspirer ou souffler. → Position +D MAXI : aspiration avec outil électrique raccordé → Réglage de puissance : si nécessaire, réduire la puissance d'aspiration lors de l'aspiration, du soufflage ou de travaux avec un outil électrique.
→ Position 0 : appareil hors circuit. L'outil électrique est alimenté en tension. (voir la description / illustration B3 C3)
12 Position de stationnement
→ Pour déposer la buse de sol pendant les interruptions de travail. (voir la description / illustration F1)
13 Réservoir de logement d'accessoires
→ Ce logement d'accessoires permet le rangement de tuyaux d'aspiration et d'autres accessoires. (voir la description / illustration 📄)
14 Galet de direction
→ À la livraison, les roulettes sont logées dans le réservoir et doivent être montées avant la mise en service. (voir la description / illustration A1)
15 Bouchon d'évacuation
→ Le bouchon d'évacuation sert au vidage rapide et confortable de l'eau sale dans le réservoir. Pour faciliter le vidage, pencher le réservoir vers l'avant. (voir la description / illustration 61)
16 Sac filtrant
Remarque : pour l'aspiration humide, le sac filtrant ne doit pas être mise en place !
→ Recommandation pour les appareils sans nettoyage efficace du filtre : mettre le sac filtrant en place pour aspirer les poussières fines. (voir la description / illustration A2)
17 Filtre-cartouche (déjà mise en place dans l'appareil)
→ La cartouche filtrante doit toujours être mise en place, aussi bien pour l'aspiration humide que pour l'aspiration à sec.
Remarque : avant de les utiliser pour l'aspiration à sec, laisser sécher les car-touches filtrantes mouillées. (voir la description / illustration 📄)
18 Flexible d'aspiration avec poignée
→ Enfoncer le flexible d'aspiration dans le raccord jusqu'à ce qu'il s'encliquette. (voir la description / illustration B1) Remarque : pour le retirer, presser le cran d'arrêt du pouce et retirer le flexible d'aspiration.
19 Tubes d'aspiration 2 x 0,5 m
→ Assembler les deux tubes d'aspiration et les relier au flexible d'aspiration. (voir la description / illustration B1)
20 Buse de sol (avec inserts)
Pour l'aspiration de sols durs et de moquettes, utiliser l'insert approprié. Sols durs, aspiration mouillée : utiliser l'insert avec 2 lèvres en caoutchouc. Sols durs, aspiration sèche : utiliser l'insert avec 2 brosses. Moquettes, aspiration mouillée et aspiration sèche : travailler sans insert.
21 Buse de sol (avec levier de commutation)
→ Pour l'aspiration de sols durs et de moquettes : levier sur le symbole pour mo- quettes levier sur le symbole pour sols durs
22 Suceur fente
→ Pour les arêtes, les joints, les radiateurs et les zones difficilement accessibles.
23 Adaptateur
→ Pour relier le flexible d'aspiration à un outil électrique.
(voir la description / illustration C1)
→ Si nécessaire, adapter l'adaptateur avec un couteau au diamètre de raccord de l'outil électrique.
24 Flexible d'outil
→ Pour davantage de souplesse lors du travail avec des outils électriques.
Remarque : peut être également utiliser avec adaptateur.
(voir la description / illustration C1)
25 Kit pour saleté grossière
→ Vaste kit d'aspiration pour encrasse-ment important en tout genre.
Utilisation
⚠ Travailler toujours avec filtre car-touche posé, ou à l'aspiration de poussières ou à l'aspiration liquides!
Avant la mise en service
→ Illustration A 1 Monter les pièces jointes en vrac à l'appareil avant la mise en service.
→ Illustration A2 Recommandation pour les appareils sans nettoyage efficace du filtre : mettre le sac filtrant en place pour aspirer les poussières fines.
Mise en service
→ Illustration B1
Raccorder les accessoires.
→ Illustration B 2
Brancher la fiche secteur.
→ Illustration B 3
Allumer l'appareil.
Aspiration de poussières
⚠ Travailler uniquement avec un filtre cartouche sec!
→ Attention : en cas d'aspiration de cendre et de suie, utiliser le préséparateur (n° de commande 2.863-139).
Recommandation pour les appareils sans nettoyage efficace du filtre : mettre le sac filtrant en place pour aspirer les poussières fines.
(voir la description / illustration A2)
→ Le niveau de remplissage du sac à poussière dépend de la saleté aspirée. Les sac filtrants colmatés pouvant éclater, remplacer le sac filtrant à temps ! En cas de poussière fine, sable etc... le sac à poussière doit être changé plusieurs fois.
Pour les appareils avec nettoyage efficace de filtre : Lors de l'aspiration sans sac filtrant, l'indicateur de nettoyage du filtre passe au rouge lorsque la cartouche filtrante doit être nettoyée.
→ Utiliser le nettoyage efficace du filtre. (voir la description / illustration D1)
Aspiration humide
→ Pour aspirer l'humidité, ou bien le mouillé, brancher l'accessoire souhaité sur le tube d'aspiration, ou bien directement sur la poignée.
Attention :
Ne pas utiliser de sachet filtre! Eteindre l'appareil immédiatement en cas de formation de mousse ou de sortie de li- quide!
Remarque : Dès que la cuve est pleine, un flotteur obture l'ouverture d'aspiration et la vitesse de rotation augmente. Arrêter immédiatement l'appareil et vider la cuve.
Travailler avec des outils élec- triques
→ Si nécessaire, adapter l'adaptateur avec un couteau au diamètre de raccord de l'outil électrique.
→ Illustration C1
A) Fixer l'adaptateur fourni sur la poignée du flexible d'aspiration et le relier à l'embout de l'outil électrique.
→ou
B) Utiliser le flexible d'outil pour avoir davantage de souplesse pendant le travail. Le relier au flexible d'aspiration et le cas échéant à l'adaptateur et au raccord de l'outil électrique.
→ Illustration C2
Dans le cas des appareils avec prise de courant montée : brancher la fiche de secteur de l'outil électrique sur l'aspirateur.
→ Illustration C 3
Mettre l'appareil en marche (en tournant le commutateur rotatif vers la gauche en position + MAXI) et commencer le travail.
Remarque : Dès que l'outil électrique est mis en marche, la turbine d'aspiration démarre 0,5 secondes retardée. Si l'outil électrique est mis hors service, la turbine d'aspiration poursuit encore env. 5 secondes pour absorber la saleté résiduelle dans le tuyau flexible d'aspiration.
Nettoyage efficade de filtre
Lorsque l'indicateur de nettoyage du filtre est rouge, utiliser le nettoyage du filtre.
→ Illustration D1
Insérer le flexible d'aspiration avec la poignée dans le logement d'accessoires sur la tête de l'appareil. Appuyer 3 fois sur la touche de nettoyage efficace du filtre, l'appareil étant enclenché, et attendre 4 secondes entre chacun des actionnements.
Remarque : Si l'indicateur de nettoyage du filtre reste en permanence
rouge ou après plusieurs actionnements de la touche de nettoyage du filtre, vérifier le volume de remplissage du réservoir. Sinon, il n'est pas exclu que de la saleté s'échappe lors de l'ouverture du réservoir.
Soufflage
Nettoyage d'endroits difficilement accessibles ou là ou l'aspiration s'avère impossible, par exemple feuilles sur lit de cailloux.
→ Illustration E1
Insérer le flexible d'aspiration dans le raccord de soufflage pour activer la fonction de soufflage.
Interrompre le fonctionnement
→ Mettre l'appareil hors tension.
→ Illustration F1
Accrocher la buse de sol en position de repos.
Fin de l'utilisation
→ Eteindre l'appareil et retirer la fiche du secteur.
Vider le réservoir
→ Illustration G 1
Retirer la tête d'appareil, vider le réservoir rempli de saletés humides ou sèches.
Dans le cas des appareils avec bouchon d'évacuation : Vider la saleté sèche par le réservoir. Pour vider des liquides, se servir du bouchon d'évacuation.
Ranger l'appareil
→ Illustration G 2
Ranger le câble de raccordement et les accessoires sur l'appareil. Stocker l'appareil dans des locaux secs.
Entretien et maintenance
⚠️ Danger
Avant tout travail d'entretien et de maintenance, mettre l'appareil hors tension et débrancher la fiche secteur.
Seul le service après-vente agréé est autorisé à effectuer des travaux de réparation ou des travaux concernant les pièces électriques de l'appareil.
⚠ Attention
N'utiliser aucun produit moussant, pour vitres ou multi-usage ! Ne jamais plonger l'appareil dans l'eau.
→ Entretenir l'appareil et les accessoires plastique au moyen d'un nettoyant plastique disponible dans le commerce.
→ Rincer cuve et accessoires à l'eau si nécessaire et les sécher avant toute réutilisation.
→ Illustration H1
Si nécessaire, ne nettoyer la cartouche filtrante qu'à l'eau claire, sans la frotter, ni la brosser. La faire complètement sécher avant le montage.
Assistance en cas de panne
L'enroulement automatique du câble ne fonctionne pas
→ Le câble est vraisemblablement encrassé ; le nettoyer.
Faible puissance d'aspiration
Si la puissance d'aspiration baisse, veuillez vérifier les points suivants.
→ Accessoires, tuyau d'aspiration ou tubes d'aspiration colmatés, éliminer le colmatage avec un bâton.
→ La cartouche filtrante est encrassée : Pour les appareils sans nettoyage efficace du filtre : Tapoter la cartouche filtrante, la nettoyer le cas échéant à l'eau courante.
(voir la description / illustration H1)
Pour les appareils avec nettoyage efficace de filtre : Utiliser le nettoyage du filtre.
(voir la description / illustration D1)
Si nécessaire, nettoyer la cartouche filtrante à l'eau courante.
(voir la description / illustration H1)
→ Remplacer la cartouche filtrante endommagée.
→ Le sac filtrant est plein ; mettre un nouveau sac filtrant en place.
(voir la description / illustration A2)
Caractéristiques techniques
Les caractéristiques techniques se trouvent sur les pages dépliantes. Ci-après l'explication des symboles qui y sont utilisés.
Tension
Puissance P_nom
Puissance P_max
Puissance de raccordement max. de la prise
Protection du réseau (à action retardée)
Volume de la cuve
Arrivée d'eau avec poignée
Arrivée d'eau avec buse de sol
Câble d'alimentation
Niveau de pression acoustique (EN 60704-2-1)
Poids (sans accessoire)
Sous réserve de modifications techniques !
