KULLANIM KILAVUZU WD 5600 MP KARCHER

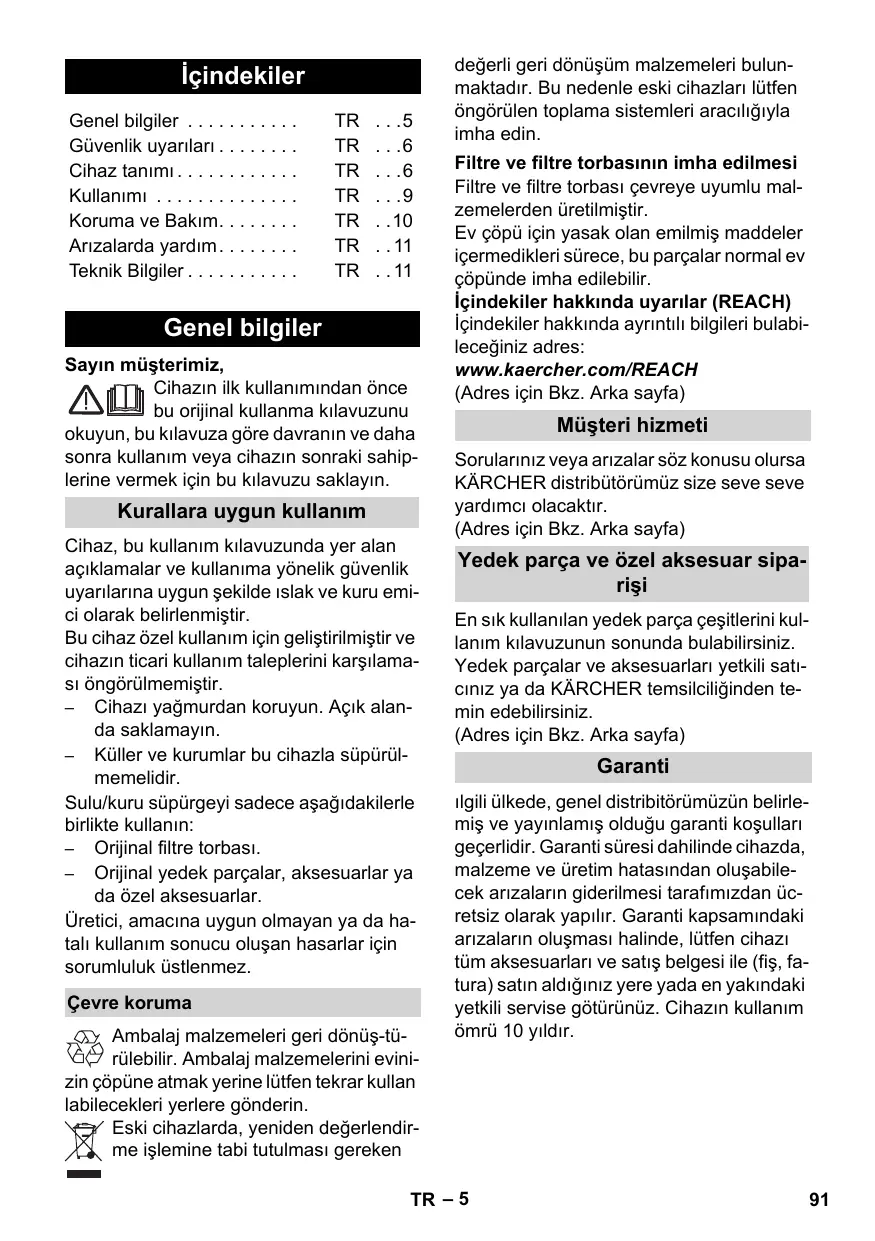

Genel bilgiler	TR	...5
Güvenlik uyarıları	TR	...6
Cihaz tanımı	TR	...6
Kullanımı	TR	...9
Koruma ve Bakım	TR	...10
Arızalarda yardım	TR	...11
Teknik Bilgiler	TR	...11

Genel bilgiler

Sayın müşterimiz,

Cihazın ilk kullanımından önce bu orijinal kullanma kılavuzunu okuyun, bu kılavuza göre davranın ve daha sonra kullanım veya cihazın sonraki sahiplerine vermek için bu kılavuzu saklayın.

Kurallara uygun kullanım

Cihaz, bu kullanım kılavuzunda yer alan açıklamalar ve kullanıma yönelik güvenlik uyarlarına uygun şekilde ıslak ve kuru emici olarak belirlenmiştir.

Bu cihaz özel kullanım için geliştirilmiştir ve cihazın ticari kullanım taleplerini karşılaması öngörülmemiştir.

– Cihazı yağmurdan koruyun. Açık alanda saklamayın.
- Küller ve kurumlar bu cihazla süpürül-memelidir.

Sulu/kuru süpürgeyi sadece aşağıdaki dikerle birlikte kullanın:

• Orijinal filtre torbası.
• Orijinal yedek parçalar, aksesuarlar ya da özel aksesuarlar.

Üretici, amacına uygun olmayan ya da hatalı kullanım sonucu oluşan hasarlar için sorumluluk üstlenmez.

Çevre koruma

Ambalaj malzemeleri geri dönüş-türülebilir. Ambalaj malzemelerini eviniopüne atmak yerine lütfen tekrar kullan cekleri yerlere gönderin.

Eski cihazlarda, yeniden değerlendirme işlemine tabi tutulması gereken

değerli geri dönüşüm malzemeleri bulunmaktadır. Bu nedenle eski cihazları lütfen öngörülen toplama sistemleri aracılığıyla imha edin.

Filtre ve filtre torbasının imha edilmesi

Filtre ve filtre torbası çevreye uyumlu malzemelerden üretilmiştir.

Ev çöpü için yasak olan emilmiş maddeler içermedikleri sürece, bu parçalar normal ev çöpünde imha edilebilir.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz adres:

(Adres için Bkz. Arka sayfa)

Müşteri hizmeti

Sorularınız veya arızalar söz konusu olursa KÄRCHER distribütörümüz size seve seve yardımcı olacaktır.

(Adres için Bkz. Arka sayfa)

Yedek parça ve özel aksesuar siparişi

En sık kullanılan yedek parça çeşitlerini kullanım kılavuzunun sonunda bulabilirsiniz.

Yedek parçalar ve aksesuarları yetkili satıcınız ya da KÄRCHER temsilciliğinden temin edebilirsiniz.

(Adres için Bkz. Arka sayfa)

Garanti

İlgili ülkede, genel distribitörümüzün belirlemiş ve yayınlamış olduğu garanti koşulları geçerlidir. Garanti süresi dahilinde cihazda, malzeme ve üretim hatasından oluşabilecek arızaların giderilmesi tarafımızdan ücretsiz olarak yapılır. Garanti kapsamındaki arızaların oluşması halinde, lütfen cihazı tüm aksesuarları ve satış belgesi ile (fiş, fatura) satın aldığınız yere yada en yakındaki yetkili servise götürünüz. Cihazın kullanım ömrü 10 yıldır.

Güvenlik uyarıları

• Bu cihaz, güvenlikten sorumlu bir kişinin gözetimi altında veya cihazın nasıl kullanılması gerektiği konusunda talimatlar almış olmadan kısıtlı fiziksel, du-yusal ya da ruhsal yeteneklere sahip, deneyimi ve/veya bilgisi az olan kişiler tarafından kullanım için üretilmemiştir.
• Çocuklar, sadece 8 yaşın üstünde olmaları ve güvenliklerinden sorumlu bir kişinin gözetimi altındayken veya cihazın nasıl kullanılacağına dair talimatlar almış olmaları durumunda cihazı kullanmalıdır.
• Ambalaj folyolarını çocuklardan uzak tutun, boğulma tehlikesi bulunmaktadır!
• Her kullanımdan sonra ve her temizlik/bakımdan önce cihazı kapatın.
• Yangın tehlikesi. Yanan veya kor halindeki maddeleri temizlemeyin.
• Patlama tehlikesi olan bölgelerde cihazın çalıştırılması yasaktır.

⚠️ Elektrik bağlantısı

Cihazı sadece alternatif akıma bağlayın. Gerilim, cihazın tip plaketiyle aynı olmalıdır.

⚠️ Elektrik çarpma tehlikesi

Fişi ve prizi kesinlikle ıslak veya nemli elle temas etmeyin.

Şebeke fişini, bağlantı kablosundan çekerek prizden çıkartmayın.

Bağlantı kablosuna, elektrik fişiyle birlikte her kullanımdan önce hasar kontrol yapın. Hasar görmüş bağlantı kablosunu derhal yetkili müşteri hizmetleri/elektronik teknisteni tarafından değiştirilmesini sağlayın.

Elektronik kazalardan sakınmak için, önce- den devreye sokulmuş eksik akım koruyu- cu şalterini (maks. 30 mA nominal akım seviyesi) kullanmanızı tavsiye ederiz.

⚠ Tehlike

Belirli maddeler, emilen hava ile girdap oluşması nedeniyle patlayıcı buharlar ve karışımlar oluşturabilir!

Aşağıdaki maddeleri kesinlikle emmeyin:

- Patlayıcı ya da yanıcı gazlar, sıvılar ve tozlar (reaktif tozlar)

• Aşırı alkali ve asidik temizlik maddeleri ile bağlantı olarak reaktif metal tozları (Örn; Alüminyum, magnezyum, çinko)
  – İnceldilmemiş güçlü asitler ve eriyikler
• Organik çözücü maddeler (Örn; Benzin, tiner, aseton, sıcak yağ).

Bu maddeler, ek olarak cihazda kullanılan malzemelere etki edebilir.

Cihaz tanımı

Şekiller Bkz. Katlanır say-falar!

■ Bu kullanım kılavuzu, öndeki zarf içinde belirtilen sulu/kuru süpürgelerin temel modellerini açıklar.
■ Modele bağlı olarak, donanımda ve birlikte verilen aksesuarlarda farklılıklar olabilir.

Ambalajı çıkartırken, ambalajın içinde bulunan malzemelerde eksik aksesuar ya da hasar olup olmadığını kontrol edin. Nakliye hasarlarında yetkili satıcınızı bilgilendirin.

• Teslimat kapsamına dahildir
  ○ Kullanılabilecek aksesuarlar

1 Emme hortumu bağlantısı

→ Süpürme sırasında süpürme hortumunun bağlanması için.
(Bkz. açıklama / şekil B1)

2 Cihaz prizi

Uyarı: Maksimum bağlantı gücüne dikkat edin (bkz. "Teknik bilgiler" bölümü).

→ Elektrikli aleti bağlamak için.
(Bkz. açıklama / şekil C2)

3 Püskürtme bağlantısı

→ Süpürme hortumunu üfleme bağlantısına takın, üfleme fonksiyonu devreye sokulur.

(Bkz. açıklama / şekil E1)

4 Tutamak çukuru

→ Kilidi açtıktan sonra cihaz kafasını kol yuvasından tutun ve çıkartın.

5 Taşıma kolu

→ Taşıma kolu, aynı anda cihaz kafası ve deponun kilitlenmesi için kullanılır. Kilidi açmak için, kilitleme mekanizması serbest kalana kadar kolu tamamen öne çevirin.

(Bkz. açıklama / şekil A1)

→ Cihaz kafasını kol yuvasından tutun ve çıkartın.

→ Taşıma pozisyonunda kol yukarıda durur, cihazla çalışma sırasında, cihazdaki kumanda parçalarına ulaşana kadar kolu geriye çevirin.

→ Bu aksesuar yuvası, cihaz kafasındaki süpürme memelerinin saklanmasına olanak sağlar.

Uyarı: Bu aksesuar yuvası, ek olarak Efficient filtre temizliği uygulaması için kullanılır.

(Bkz. açıklama / şekil D1)

7 Efficient filtre temizliği tuşu

→ Takılan kartuşlu filtrenin temizlenmesi için.

Uyarı: Kartuşlu filtre ıslakken tuşa basmayın.

(Bkz. açıklama / şekil D1)

8 Filtre temizleme göstergesi

→ Filtre temizleme göstergesi kırmızı gösterirse, Efficient filtre temizliği düğmesine basın.

(Bkz. açıklama / şekil D1)

9 Sebeke kablosunu çekme tuşu

→ Şebeke kablosunu çekme tuşuna basın. Kablo otomatik olarak cihazın içine çekilir.

→ Bu aksesuar yuvası, süpürme kafası, şebeke bağlantı kablosu ve süpürme memelerinin saklanmasına olanak sağlar. (Bkz. açıklama / şekil)

11 Döner şalter (AÇIK/KAPALI) (yerleşik priz hariç)

→ Konum I: Süpürme veya üfleme. Konum 0: Cihaz kapalı. (Bkz. açıklama / şekil E13)

11 Döner şalter (AÇIK/KAPALI) (yerleşik prizle birlikte)

→ Konum MAX: Süpürme veya üfleme.
→ Konum: +D MAX: Elektrikli alet bağ- lıyken süpürme
→ Güç ayarı: Gerekirse, süpürme, üfleme veya bir elektrikli aletle çalışma sırasında süpürme gücünü azaltın.
→ Konum 0: Cihaz kapalıdır. Elektrikli alet gerilimle beslenir. (Bkz. açıklama / şekil B3 C3)

12 Park pozisyonu

→ Çalışma molalarında taban memesini durdurmak için. (Bkz. açıklama / şekil F1)

→ Bu aksesuar yuvası, süpürme borularının ve diğer aksesuarların saklanması na olanak sağlar. (Bkz. açıklama / şekil)

14 Yönlendirme makarası

→ Yönlendirme makaraları teslimat sırasında depoya yerleştirilmiş durumdadır, işletme almadan önce monte edin.
(Bkz. açıklama / şekil A1)

15 Tahliye tapası

→ Tahliye civatası, depodaki pis suyun hızlı ve konforlu bir şekilde boşaltılmasına olanak sağlar. Daha iyi boşaltmak için depoyu öne yatırım.

(Bkz. açıklama / şekil G1)

16 Filtre torbası

Uyarı: Sulu süpürme için filtre torbası takıl-mamalıdır!

→ Efficient filtre temizliği olmayan cihazlarda öneri:

İnce tozları süpürmek için filtre torbasını takın.

(Bkz. açıklama / şekil A2)

17 Kartuş Filtre

(daha önce cihaza takılmıştır)

→ Kartuşlu filtre, hem sulu süpürme hem de kuru süpürme sırasında her zaman kullanılmalıdır.

Uyarı: Islanmış kartuşlu filtreyi, kuru süpürme sırasında tekrar kullanmadan önce kurutun.

(Bkz. açıklama / şekil H1)

18 Tutamaklı süpürme hortumu

→ Süpürme hortumunu bağlantıya bastırın, yerine kilitlenir.

(Bkz. açıklama / şekil B1)

Uyarı: Çıkartmak için mandalı baş parmağınızla bastırın ve süpürme hortumunu dışarı çekin.

19 Vakum boruları 2 x 0,5 m

→ Her iki süpürme borusunu birbirine takın ve süpürme hortumuna bağlayın.

(Bkz. açıklama / şekil B1)

20 Taban memesi (soketlerle birlikte)

→ Sert yüzeyler veya halı zeminleri süpürmek için uygun soketi kullanın.

Sert zeminler, sulu süpürme: 2 kau- çuk dudaklı adaptör kullanın.

Sert zeminler, kuru süpürme: 2 kılı adaptör kullanın.

Halı zeminler, sulu süpürme ve kuru süpürme: Soketsiz çalışın.

21 Taban memesi (değiştirme kollu)

→ Sert yüzeyler ve halı zeminleri süpürmek için:
Kol sembolün üstüne Halı zeminler için
Kol sembolün üstüne Sert yüzeyler için

22 Derz ucu

→ Köşeler, ek yerleri, kalorifer radyatörleri ve zor ulaşılan bölgeler için.

23 Adaptör

→ Süpürme hortumunu elektrikli alete bağlamak için.

(Bkz. açıklama / şekil C1)

→ Gerekirse, adaptörü bir biçak kullanarak elektrikli aletin bağlantı çapına adapte edin.

24 Esnek alet hortumu

→ Elektrikli aletlerle çalışma sırasında daha fazla esneklik için.

Uyarı: Adaptörle de kullanılabilir.

(Bkz. açıklama / şekil C1)

25 Kaba kir seti

→ Her tür kaba kir için kapsamlı süpürme seti.

Kullanımı

△ Hem sulu hem de kuru temizlik sırasında, her zaman kartuşlu filtre takılmış durumdayken çalışın!

Cihazı çalıştırmaya başlamadan önce

→ Şekil A 1

Cihazla birlikte gelen gevşek parçaları işletme almadan önce yerine takın.

→ Şekil A 2

Efficient filtre temizliği bulunan ci-hazlarda öneri: İnce tozları süpürmek için filtre torbasını takın.

işletime alma

→ Şekil B 1

Aksesuarı bağlayınız.

→ Şekil B 2

Şebeke fişini takın.

→ Şekil B 3

Cihazı açın.

Kuru emme

⚠️ Sadece kuru kartuşlu filtreyle çalışın!
→ Dikkat:: Kül ve kurumu sadece ön ayı- rıcıyla süpürün (Sipariş No. 2.863-139).

Efficient filtre temizliği bulunan cihazlarda öneri: İnce tozları süpürmek için filtre torbasını takın.

(Bkz. açıklama / şekil A2)

→ Filtre torbasının doluluk derecesi emilen kire bağlıdır.

Dolan filtre torbaları patlayabilir, bu nedenle filtre torbasını zamanında değiştirin!

İnce toz, kumda, vb filtre torbası daha sık değiştirilmelidir.

Efficient filtre temizliği bulunan cihazlarda: Filtre torbası olmadan süpürme sırasında, kartuşlu filtrenin temizlenmesi gerekirse filtre temizleme göstergesi kırmızı gösterir.

→ Efficient filtre temizliğini uygulayın.

(Bkz. açıklama / şekil D1)

Islak temizlik

→ Nem ya da suyu emmek için, istediğiniz aksesuarı emme boruları ya da direkt olarak tutamağa takın.
⚠️ Dikkat:

Filtre torbası kullanmayınız!

Köpük oluşması veya sıvı çıkması durumunda cihazı hemen kapatınız!

Uyarı: Cihazın alt kısmındaki hazne tamamen dolduğunda, şamandıra cihazın emiş ağzını otomatik olarak kapatır ve emmeyi sağlayan cihaz yüksek devir sayısı ile çalışmaya başlar. Cihazı derhal kapatınız ve kabı boşaltınız.

Elektrikli aletlerle çalışma

→ Gerekirse, adaptörü bir bıçak kullanarak elektrikli aletin bağlantı çapına adapte edin.
→ Şekil C1

A) Ekteki adaptörü süpürme hortumu-nun tutamağına takın ve elektrikli aletin bağlantısına bağlayın.

→veya
B) Çalışma sırasında daha fazla esneklik için esnek alet hortumunu kullanın. Bu hortumu, süpürme hortumu ve gerekirse adaptöre ve elektrikli aletin bağlantısına bağlayın.

→ Şekil C 2

Yerleşik prizli cihazlarda: Elektrikli aletin elektrik fişini emiciye takın.

→ Şekil C 3

Cihazı açın (döner şalteri sola MAX + konumuna getirin) ve çalışmaya başlayın.

Uyarı: Elektrikli alet çalıştırılırsa, emme türbini 0,5 saniyelik bir gecikmeyle çalışmaya başlar. Elektrikli alet kapatılırsa, emme hortumunuda kalan kiri emmek için emme türbini yaklaşık 5 saniye daha çalışmaya devam eder.

Efficient filtre temizliği

Filtre temizleme göstergesi kırmızıyken, filtre temizliğini uygulayın.

→ Şekil D 1

Süpürme hortumunu tutamakla cihaz kafasındaki aksesuar yuvasına takın. Cihaz açıklken, Efficient filtre temizliği tuşuna 3 kez basın, bu sırada her basma işlemi arasında 4 saniye bekleyin.

Uyarı: Filtre temizleme göstergesi sürekli kırmızıyken veya filtre temizleme tuşuna birkaç kez bastıktan sonra, deponun doldurma hacmini kontrol edin. Aksi takdirde, depo açılırken kirler dışarı çıkabilir.

Püskürtme fonksiyonu

Zor ulaşılan veya süpürmenin imkansız olduğu yerlerin temizlenmesi için, örn. kum yatağındaki yapraklar.

→ Şekil E1

Süpürme hortumunu üfleme bağlantısına takın, üfleme fonksiyonu devreye sokulur.

Çalışmayı yarıda kesme

→ Cihazı kapatın.

→ Şekil F1

Taban memesini park pozisyonuna asın.

Cihazın kapatılması

→ Cihazı kapatınız ve fişi çıkartınız.

Kabı boşaltınız

→ Şekil G 1

Cihaz kafasını çıkartın, ıslak ve kuru kirle dolu depoyu boşaltın.

Tahliye cívatalı cihazlarda: Kuru kiri depo üzerinden boşaltın. Sıvıları boşaltmak için tahliye cívatasını kullanın.

Cihazın saklanması

→ Şekil G 2

Şebek bağlantı kablosunu ve aksesuarları cihaza yerleştirin. Cihazı kuru bir mekanda muhafaza ediniz.

Koruma ve Bakım

⚠ Tehlike

Bütün bakım ve temizlik çalışmalarında cihaz kapatılmalı şebeke kablosu prizden çıkartılmalıdır.

Elektrik parçalardaki onarım çalışmaları ve diğer çalışmalar sadece yetkili müşteri hizmeti tarafından uygulanmalıdır.

⚠️ Dikkat

Aşındırıcı maddeler, cam veya çok amaçlı temizleyiciler kullanmayınız! Cihazı asla suya daldırmayınız.

→ Cihazı ve plastik aksesuarlarını piyasadan temin edilen bir plastik temizleyici-siyle temizleyiniz.
→ İhtiyaç anında hazne ve aksesuarları suyla yıkayın ve tekrar kullanmadan önce kurutun.
→ Şekil H1

Gerekirse, kartuşlu filtreyi sadece akar su altında yıkayın; silmeyin veya fırçalamayın. Takmadan önce tamamen kuru-tun.

Arizalarda yardım

Elektrik kablosu çekme mekanizması çalışmıyor

→ Elektrik kablosu kirlenmiş olabilir, elektrik kablosunu temizleyin.

Emme gücünün azalması

Cihazın emme gücü azalırsa lütfen aşağıdaki noktaları kontrol edin.

→ Aksesuar, emme hortumu veya emme boruları tıkanmıştır, bir sopa kullanarak tıkanmayı giderin.
→ Kartuşlu filtre kirlenmiş:

Efficient filtre temizliği bulunmayan cihazlarda: Kartuşlu filtreye vurun, gerekirse akar su altında filtreyi temizleyin.

(Bkz. açıklama / şekil H1)

Efficient filtre temizliği bulunan ci-hazlarda: Filtre temizliğini uygulayın.

(Bkz. açıklama / şekil D1)

Gerekirse kartuşlu filtreyi akar su altında filtreyi temizleyin.

(Bkz. açıklama / şekil H1)

→ Kartuşlu filtreyi değiştirin.
→ Filtre torbası dolu, yeni filtre torbası takın.

(Bkz. açıklama / şekil A2)

Teknik Bilgiler

Teknik bilgiler arka sayfada yer almaktadır. Aşağıda, orada kullanılan sembollerin açıklamasını bulabilirsiniz:

Gerilim

Güç P _NOMINAL

Güç P _MAKS

Cihaz prizinin maksimum bağlantı gücü

Şebeke sigortası (gecikmeli)

Kap hacmi

Tutamaklı su bölmesi

Taban memeli su bölmesi

Elektrik kablosu

Ses şiddeti seviyesi (EN 60704-2-1)

Ağırlık (aksesuar hariç)

Teknik değişiklik yapma hakkı saklıdır!

Оглавление
