GEBRUIKSAANWIJZING WD 5600 MP KARCHER

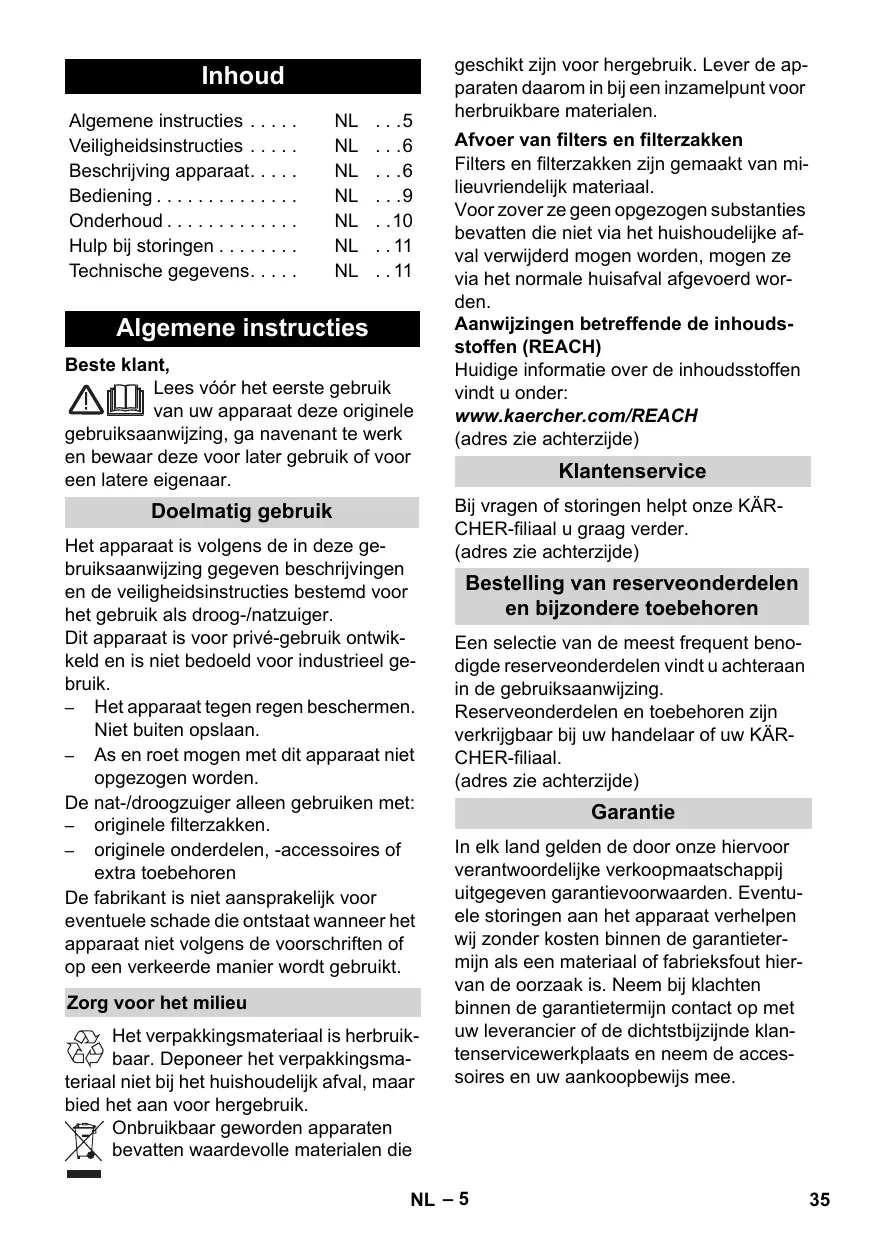

Algemene instructies .....	NL ...5
Veiligheidsinstructies .....	NL ...6
Beschrijving apparaat.....	NL ...6
Bediening .....	NL ...9
Onderhoud .....	NL ..10
Hulp bij storingen .....	NL ..11
Technische gegevens.....	NL ..11

Algemene instructies

Beste klant,

Lees vóór het eerste gebruik van uw apparaat deze originele gebruiksaanwijzing, ga navenant te werk en bewaar deze voor later gebruik of voor een latere eigenaar.

Doelmatig gebruik

Het apparaat is volgens de in deze gebruiksaanwijzing gegeven beschrijvingen en de veiligheidsinstructies bestemd voor het gebruik als droog-/natzuiger.

Dit apparaat is voor privé-gebruik ontwikkeld en is niet bedoeld voor industrieel gebruik.

• Het apparaat tegen regen beschermen. Niet buiten opslaan.
• As en roet mogen met dit apparaat niet opgezogen worden.

De nat-/droogzuiger alleen gebruiken met:

– originele filterzakken.
- originele onderdelen, -accessoires of extra toebehoren

De fabrikant is niet aansprakelijk voor eventuele schade die ontstaat wanneer het apparaat niet volgens de voorschriften of op een verkeerde manier wordt gebruikt.

Zorg voor het milieu

Het verpakkingsmateriaal is herbruikbaar. Deponeer het verpakkingsmaal niet bij het huishoudelijk afval, maar het aan voor hergebruik.

Onbruikbaar geworden apparaten bevatten waardevolle materialen die

geschikt zijn voor hergebruik. Lever de apparaten daarom in bij een inzamelpunt voor herbruikbare materialen.

Afvoer van filters en filterzakken

Filters en filterzakken zijn gemaakt van milieuvriendelijk materiaal.

Voor zover ze geen opgezogen substanties bevatten die niet via het huishoudelijke afval verwijderd mogen worden, mogen ze via het normale huisafval afgevoerd worden.

Aanwijzingen betreffende de inhoudsstoffen (REACH)

Huidige informatie over de inhoudsstoffen vindt u onder:

(adres zie achterzijde)

Klantenservice

Bij vragen of storingen helpt onze KÄR- CHER-filiaal u graag verder.

(adres zie achterzijde)

Bestelling van reserveonderdelen en bijzondere toebehoren

Een selectie van de meest frequent benodigde reserveonderdelen vindt u achteraan in de gebruiksaanwijzing.

Reserveonderdelen en toebehoren zijn verkrijgbaar bij uw handelaar of uw KÄR-CHER-filiaal.

(adres zie achterzijde)

Garantie

In elk land gelden de door onze hiervoor verantwoordelijke verkoopmaatschappij uitgegeven garantievoorwaarden. Eventuele storingen aan het apparaat verhelpen wij zonder kosten binnen de garantietermijn als een materiaal of fabrieksfout hiervan de oorzaak is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerkplaats en neem de accessoires en uw aankoopbewijs mee.

Veiligheidsinstructies

• Dit apparaat is niet geschikt voor gebruik door personen met beperkte fysische, sensorische of geestelijke capaciteiten of voor gebruik door personen met te weinig ervaring en / of kennis, tenzij ze worden bijgestaan door een veiligheidsverantwoordelijke of tenzij deze instructies gegeven heeft over het gebruik van het product.
• Kinderen mogen het apparaat enkel gebruiken wanneer ze ouder zijn dan 8 jaar en wanneer ze onder toezicht staan van een veiligheidsverantwoordelijke of van die persoon instructies hebben gekregen over de manier waarop het apparaat wordt gebruikt.
• Verpakkingsfolie buiten het bereik van kinderen houden, er bestaat verstik-kingsgevaar!
• Apparaat na elk gebruik en voor elke reiniging / elk onderhoud uitschakelen.
• brandgevaar. Geen brandende of glimmende voorwerpen opzuigen.
• U mag het apparaat niet in gebieden met explosiegevaar gebruiken.

⚠️ Elektrische aansluiting

Gebruik uitsluitend wisselstroom voor het apparaat. De spanning moet overeenkomen met de vermelding op het typeplaatje van het apparaat.

⚠ Gevaar voor elektrische schokken

Pak de stekker en wandcontactdoos nooit met vochtige handen beet.

Netstekker niet verwijderen door hem aan de netkabel uit het stopcontact te trekken. Controleer netsnoer en stekker vóór gebruik altijd op beschadigingen. Laat een beschadigd netsnoer onmiddellijk vervangen door een bevoegde klantendienst-/elektromonteur.

We adviseren wandcontactdozen met voorgeschakelde lekstroom-veiligheids-schakelaar (maximaal 30 mA nominale activerings-stroomsterkte) te gebruiken, ter vermijding van elektrische ongelukken.

⚠️ Gevaar

Bepaalde stoffen kunnen door het opwaai- en met de zuiglucht explosieve dampen of mengsels vormen!

De volgende stoffen nooit opzuigen:

• Explosieve of brandbare gassen, vloeistoffen en stof (reactief stof)
• Reactief metaalstof (bijv. aluminium, magnesium, zink) in verbinding met sterk alkalische en zure reinigingsmiddelen
  – Onverdunde sterke zuren en logen
• Organische oplosmiddelen (bijv. benzi-ne, verfverdunner, aceton, stookolie).
  Bovendien kunnen deze stoffen de bij het apparaat gebruikte materialen aantasten.

Beschrijving apparaat

Afbeeldingen zie uitklappagina's!

■ Deze gebruiksaanwijzing beschrijft de basismodellen van de nat-/droogzuiger die is afgebeeld op de voorste omslagpagina.
■ Al naar model zijn er verschillen in uitvoering en meegeleverd toebehoren.
Controleer bij het uitpakken de inhoud van de verpakking op ontbrekende toebehoren, of beschadigingen. Neem bij transport-schades contact op met uw leverancier.

● Behoort tot het leveringspakket

○ Mogelijke accessoires

1 Zuigslangaansluiting

→ Voor het aansluiten van de zuigslang bij het zuigen.

(zie beschrijving / afbeelding B1)

2 Stopcontact van het apparaat

Aanwijzing: Maximaal aansluitvermogen in de gaten houden (zie hoofdstuk "Technische gegevens").

→ Voor het aansluiten van elektrisch gereedschap.

(zie beschrijving / afbeelding C2)

3 Blaasaansluiting

→ Zuigslang in blaasaansluiting steken, de blaasfunctie is zo geactiveerd. (zie beschrijving / afbeelding [1])

4 Greep

→ Apparaatkop na het ontgrendelen aan de greep vastpakken en afnemen.

5 Draagbeugel

→ De draagbeugel dient tegelijkertijd voor de vergrendeling van de apparaatkopen het reservoir. Voor het ontgrendelen de beugel helemaal naar voren zwenken totdat de vergrendeling vrij is. (zie beschrijving / afbeelding 📄)

→ Apparaatkop aan de greep vastpakken en afnemen. → In draagpositie staat de beugel naar boven, bij het werken met het apparaat de beugel naar achteren zwenken totdat de te bedienen delen op het apparaat toegankelijk zijn.

6 Toebehorenbevestigingspunt apparaatkop

→ Dit toebehorenbevestigingspunt maakt het opbergen van zuigkoppen op de apparaatkop mogelijk. Instructie: Dit accessoire-opbergvak is tevens nodig voor de toepassing van de Efficient filterreiniging. (zie beschrijving / afbeelding D1)

7 Toets Efficient filterreiniging

→ Voor de reiniging van de ingebouwde patroonfilter. Instructie: Toets niet indrukken bij een natte patroonfilter. (zie beschrijving / afbeelding DII)

8 Aanduiding filterreiniging

→ Wanneer de filterreinigingsindicatie rood is, de toets voor de Efficient filterreiniging indrukken. (zie beschrijving / afbeelding 📂)

9 Toets netsnoerintrekking

→ Op toets netsnoerintrekking drukken. Snoer wordt automatisch in het apparaat getrokken.

10 Toebehorenbevestigingspunt haak

→ Dit toebehorenbevestigingspunt maakt het opbergen van zuigslang, netsnoer en zuigkoppen mogelijk. (zie beschrijving / afbeelding 📄)

11 Draaischakelaar (AAN/UIT) (zonder ingebouwd stopcontact)

→ Stand I: Zuigen of blazen. Stand 0: Apparaat is uitgeschakeld. (zie beschrijving / afbeelding Ba)

11 Draaischakelaar (AAN/UIT) (met ingebouwd stopcontact)

→ Stand MAX: Zuigen of blazen.
→ Stand + MAX: Zuigen met aangesloten elektrisch gereedschap
→ Regeling vermogen: Indien nodig bij zuigen, blazen of werken met een elektrisch gereedschap zuigvermogen reduceren.
→ Stand 0: Toestel uitgeschakeld. Elektrisch gereedschap is van spanning voorzien. (zie beschrijving / afbeelding B3 C3)

12 Opbergpositie

→ Voor het afzetten van de vloerkop bij werkonderbrekingen. (zie beschrijving / afbeelding 📄)

13 Toebehorenbevestigingspunt reservoir

→ Dit toebehorenbevestigingspunt maak het opbergen van zuigbuizen of ander toebehoren mogelijk.

(zie beschrijving / afbeelding G2)

14 Zwenkwiel

→ De zwenkwielen zijn bij levering in de houder ondergebracht, voor ingebruik-neming monteren.

(zie beschrijving / afbeelding A1)

15 Aftapschroef

→ De aftapschroef dient het snelle en comfortabele ledigen van vuil water in het reservoir. Om beter te ledigen reservoir naar voren kiepen.

(zie beschrijving / afbeelding G1)

16 Filterzak

Aanwijzing: Bij het natzuigen mag geen filterzak gebruikt worden!

→ Aanbeveling bij apparaten zonder Efficient filterreiniging:

Voor het zuigen van fijn stof filterzak aanbrengen.

(zie beschrijving / afbeelding A2)

17 Patronenfilter

(al in het apparaat aangebracht)

→ Het patroonfilter moet altijd, zowel bij natzuigen als bij droogzuigen, aangebracht zijn.

Aanwijzing: Nat patroonfilter laten drogen voor u het weer gebruikt bij het droogzuigen.

(zie beschrijving / afbeelding H1)

18 Zuigslang met handgreep

→ Zuigslang in aansluiting drukken, hij klikt in.

(zie beschrijving / afbeelding B1)

Aanwijzing: Om eruit te nemen met duim op pal drukken en zuigslang eruit trekken.

19 Zuigbuis 2 x 0,5 m

→ Beide zuigbuizen in elkaar steken en met zuigslang verbinden.

(zie beschrijving / afbeelding B1)

20 Vloerkop

(met inzetstukken)

→ Voor het zuigen van harde oppervlakken en vaste vloerbedekkingen het passende inzetstuk gebruiken.

Harde oppervlakken, natzuigen: Element met 2 rubberen lippen gebruiken.

Harde oppervlakken, droogzuigen:

Element met 2 borstels gebruiken.

Vaste vloerbedekkingen, natzuigen en droogzuigen: Zonder inzetstuk werken.

21 Vloerkop

(met omschakelhendel)

→ Voor het zuigen van harde oppervlakken en vaste vloerbedekkingen:

Hendel op symbool 📁 voor vaste vloerbedekkingen

Hendel op symbool ┌ voor harde oppervlakken

22 Spleetmondstuk

→ Voor randen, voegen, radiatoren en moeilijk toegankelijke plaatsen.

23 Adapter

→ Voor het verbinden van de zuigslang met elektrisch gereedschap:

(zie beschrijving / afbeelding C1)

→ Adapter indien nodig met een mes aan de diameter van de aansluiting van het elektrisch gereedschap aanpassen.

24 Flexibele gereedschapslang

→ Voor meer flexibiliteit bij het werken met elektrische gereedschappen.

Aanwijzing: Kan ook met adapter gebruikt worden.

(zie beschrijving / afbeelding C1)

25 Grofvuilset

→ Omvangrijke zuigset voor grofvuil van allerlei soort.

Bediening

⚠ Altijd werken met een gemonteerde patronenfilter, zowel bij nat als bij droog zuigen!

Voor ingebruikneming

→ Afbeelding A1

Losse onderdelen die bij het apparaat geleverd werden, moeten voor de inbedrijfstelling gemonteerd worden.

→ Afbeelding A 2

Aanbeveling bij apparaten zonder Ef- ficient filterreiniging: Om fijn stof op te zuigen de filterzak aanbrengen.

Ingebruikneming

→ Afbeelding B 1

Toebehoren aansluiten.

→ Afbeelding B 2

Steek de netstekker in de contactdoos.

→ Afbeelding B3

Apparaat inschakelen.

Droogzuigen

⚠ Alleen werken met een droge patronenfilter!

→ Let op: Het zuigen van as en roet alleen met voorafscheider (Bestelnr. 2.863-139).

Aanbeveling bij apparaten zonder Efficient filterreiniging: Om fijn stof op te zui-gen de filterzak aanbrengen.

(zie beschrijving / afbeelding A 2)

→ Het vulpeil van de filterzak is afhankelijk van het opgezogen vuil.

Volle filterzakken kunnen openbarsten, daarom de filterzak op tijd vervangen!

Bij fijn stof, zand, enz. moet de filterzak vaker vervangen worden.

Bij apparaten met Efficient filterreini- ging: Bij het zuigen zonder filterzak is de fil- terreinigingsindicatie rood wanneer de patroonfilter gereinigd moet worden.

→ Efficient filterreiniging toepassen.

(zie beschrijving / afbeelding D1)

Natzuigen

→ Om vochtigheid resp. nattigheid het gewenste accessoire op zuigbuizen resp. direct op de handgreep aanbrengen.

⚠ Let op:

Geen filterzak gebruiken!

Bij schuimvorming of uitlopen van vloeistof het apparaat direct uitschakelen!

Opmerking: Is het reservoir vol, dan sluit een vlotter de zuigopening af en draait het apparaat met verhoogd toerental. Schakel het apparaat onmiddellijk uit en ledig het reservoir.

Werken met elektrische werktuigen

→ Adapter indien nodig met een mes aan de diameter van de aansluiting van het elektrisch gereedschap aanpassen.

→ Afbeelding C1

A) Ingesloten adapter op de handgreep van de zuigslang steken en met de aansluiting van het elektrisch gereedschap verbinden.

→Of

B) Voor meer flexibiliteit bij het werken de flexibele gereedschapslang gebruiken. Deze met zuigslang en eventueel met adapter verbinden en aan de aansluiting van het elektrisch gereedschap aansluiten.

→ Afbeelding C2

Bij apparaten met ingebouwd stopcontact: Stekker van elektrisch gereedschap op de zuiger steken.

→ Afbeelding C3

Apparaat inschakelen (draaischakelaar naar links op stand + MAX) en met het werk beginnen.

Instructie: Zodra het elektrische werktuig ingeschakeld wordt, start de zuig-turbine met een vertraging van 0,5 seconden. Indien het elektrische werktuig uitgeschakeld wordt, loopt de zuig-turbine nog ca. 5 seconden na om het resterende vuil in de zuigslang te zui-gen.

Efficient filterreiniging

Bij een rode filterreinigingsindicatie, filterreiniging toepassen.

→ Afbeelding D 1

Zuigslang met handgreep in het accessoire-opbergvak aan de kop van het apparaat steken. Toets Efficient filterreiniging bij een ingeschakeld apparaat - telkens met een pauze van ca. 4 seconden - 3 x indrukken.

Instructie: Bij een permanent rode filterreinigingsindicatie of na herhaaldelijk indrukken van de filterreinigingsknop het vulvolume van het reservoir controleren. Anders kan bij het openen van het reservoir vuil ontsnappen.

Blaasfunctie

Reinigen van moeilijk bereikbare plaatsen of waar zuigen niet mogelijk is, bijv. blade- ren uit het grindbed.

→ Afbeelding E1

Zuigslang in blaasaansluiting steken, de blaasfunctie is zo geactiveerd.

Werking onderbreken

→ Apparaat uitschakelen.

→ Afbeelding F1

Vloerkop in de opbergpositie hangen.

De werkzaamheden beëindigen

→ Apparaat uitschakelen en de stekker uit de wandcontactdoos trekken.

Reservoir ledigen

→ Afbeelding G1

Apparaatkop afnemen, met nat of droog vuil gevuld reservoir ledigen.

Bij apparaten met aftapschroef:

Droog vuil via reservoir ledigen. Voor het ledigen van vloeistoffen aftapschroef gebruiken.

Apparaat opbergen

→ Afbeelding G 2

Netsnoer en toebehoren in apparaat stoppen. Apparaat in droge ruimtes op- bergen.

Onderhoud

⚠️ Gevaar

Bij alle reinigings- en onderhoudswerkzaamheden altijd het apparaat uitschakelen en de stekker uit het stopcontact trekken.

Reparaties en werkzaamheden aan elektrische componenten mogen alleen door bevoegde medewerkers van de technische dienst worden uitgevoerd.

⚠️ Let op

Geen schuurmiddelen, glas of reinigings-middelen gebruiken! Dompel het apparaat nooit in water.

→ Apparaat en kunststofaccessoires met een in de winkel verkrijgbare kunststofreiniger verzorgen.

→ Reservoir en accessoires indien nodig met water uitspoelen en laten drogen voor verder gebruik.

→ Afbeelding H1

Patroonfilter indien nodig alleen onder stromend water reinigen; niet afwrijven of afborstelen. Voor de montage helemaal laten drogen.

Hulp bij storingen

Oprolmechanisme functioneert niet

→ Stroomkabel is vermoedelijk vuil, stroomkabel reinigen.

Te weinig zuigcapaciteit

Indien de zuigkracht van het apparaat afneemt, moeten de volgende punten gecontroleerd worden.

→ Toebehoren, zuigslang of zuigbuizen zijn verstopt, verstopping met een stok verwijderen.
→ Patroonfilter is vuil:

Bij apparaten zonder Efficient filter-reiniging: Patroonfilter afkloppen, indien nodig onder stromend water reinigen.

(zie beschrijving / afbeelding H1)

Bij apparaten met Efficient filterreini- ging: Filterreiniging toepassen.

(zie beschrijving / afbeelding D1)

Indien nodig patroonfilter onder stromend water reinigen.

(zie beschrijving / afbeelding H1)

→ Beschadigd patroonfilter vervangen.
→ Filterzak is vol, nieuwe filterzak aanbrengen.

(zie beschrijving / afbeelding A2)

Technische gegevens

De technische gegevens zijn te vinden op de uitklapbare pagina's. Hierna de verklaring van de daar gebruikte symbolen.

Spanning

Vermogen Pnom.

Vermogen Pmax.

Max. aansluitvermogen van de contactdoos van het apparaat.

Netzekering (traag)

Reservoirvolume

Wateropneming met handgreep

Wateropneming met vloerkop

Netkabel

Geluidsniveau (EN 60704-2-1)

Gewicht (excl. accessoires)

Technische veranderingen voorbehouden!

Svars (bez pierīcēm)
