IB 15120 - Höyrypuhdistin Kärcher - Ilmainen käyttöohje ja opas

Tuotetyyppi	Höyrypuhdistin (kuivajää)
Merkki	Kärcher
Malli	IB 15120
Sähkönsyöttö	220-240 V ~ 50 Hz, 0.6 kW
Paineilmansyöttö	Paine 0,2-1,6 MPa (2-16 bar), virtaus 2-12 m³/min
Suihkun maksimipaine	1,6 MPa (16 bar)
Kuivajään kulutus	30-120 kg/h
Kuivajääsäiliön tilavuus	40 kg
Mitat (L x S x K)	716 x 850 x 1102 mm
Paino lisävarusteineen	101,5 kg
Käyttövalmis paino	140 kg
Suojausluokka	IPX4
Äänenpainetaso	114 dB(A)
Äänitehotaso	136 dB(A)
Kuivajään lämpötila	-79 °C
Turvallisuus	Hätäpysäytys, CO2-havaitseminen, maadoitus, sähköiskusuoja (vikavirtakatkaisin 30 mA)
Suositellut suojavarusteet	Sirpalesuojalasit, kylmäsuojakäsineet, kuulosuojaimet, suojavaatteet
Huolto	Päivittäin (letkun ja kaapeleiden tarkistus); 100 h välein (kytkimet, annostus); 500 h välein tai vuosittain (huoltoliikkeen tarkistus); 2 vuoden välein (letkun vaihto)
Mukana tulevat lisävarusteet	Puhalluspistooli, pyöreät suuttimet (L, M), litteä suutin, suojaletku jne.
Takuu	Maakohtaisten ehtojen mukaan, ota yhteyttä jälleenmyyjään tai Kärcherin huoltopalveluun

Usein kysytyt kysymykset - IB 15120 Kärcher

Mitä turvatoimia tulee noudattaa Kärcher IB 15120 -laitetta käytettäessä?

Käytä sirpalesuojalaseja, kylmäsuojakäsineitä (EN 511), kuulosuojaimia ja suojavaatteita. Älä koskaan suuntaa suihkua ihmisiin. Varmista riittävä ilmanvaihto hiilidioksidin kertymisen estämiseksi. Käytä maadoitusta staattisten purkausten välttämiseksi.

Kuinka täytän kuivajääsäiliön?

Avaa säiliön kansi. Tarkista, ettei siinä ole vieraita esineitä tai kondenssivettä. Käytä suojakäsineitä ja kaada kuivajääpellettejä (halkaisija enintään 3 mm). Älä täytä muilla aineilla. Sulje kansi täytön jälkeen.

Kuinka käynnistän laitteen?

Kytke virtajohto ja paineilma. Käännä hätäpysäytyspainiketta lukituksen avaamiseksi. Aseta pääkytkin asentoon "I". Käännä avainkytkintä myötäpäivään. Säädä suihkun paine ja kuivajään annostus vastaavilla painikkeilla. Paina sitten pistoolin käynnistysvipua.

Kuinka säädän suihkun painetta ja kuivajään annostusta?

Käytä ohjauspaneelin "+" ja "-" -painikkeita suihkun paineen ja kuivajään annostuksen lisäämiseen/vähentämiseen. Maksimipaine on 1,6 MPa (16 bar). Annostusta voidaan säätää välillä 30–120 kg/h.

Mitä tehdä, jos näytöllä näkyy virhekoodi (E001–E008)?

Katso käyttöohjeen vianmääritystaulukkoa. Esimerkiksi E001: ohjausjännite liian alhainen – kytke laite pois päältä, odota ja käynnistä uudelleen. E002: hätäpysäytys painettu – käännä painiketta lukituksen avaamiseksi. Jos virhe toistuu, ota yhteyttä Kärcherin huoltopalveluun.

Kuinka huollan Kärcher IB 15120 -laitetta?

Tarkista ennen jokaista käyttökertaa suihkuletkun ja virtajohtojen kunto. Tarkista 100 tunnin välein kytkimet ja annostuksen tiiviys. 500 tunnin välein tai vuosittain teetä laitteen tarkastus huoltoliikkeellä. Vaihda suihkuletku 2 vuoden välein.

Mikä on scrambler ja kuinka sitä käytetään?

Scrambler on lisävaruste, joka leikkaa kuivajääpelletit pieniksi paloiksi hellävaraisempaa puhdistusta varten. Se asennetaan pistoolin ja suuttimen väliin. Siinä on rei'itettyjä levyjä (1x1, 3x1, 3x3 mm), jotka asetetaan halutun hienonnusasteen mukaan.

Kuinka kuljetan ja säilytän laitetta?

Tyhjennä kuivajääsäiliö kokonaan ennen kuljetusta ja tyhjennä paineilma. Lukitse jarrut ja kiinnitä laite hihnoilla. Säilytys tulee tehdä sisätiloissa. Huomioi 140 kg:n käyttövalmis paino.

Mitä lisävarusteita on saatavilla mallille IB 15120?

Pyöreät suuttimet (lyhyt, pitkä, erikoispitkä), litteä suutin eri sisäkkeillä (6, 8, 10 mm), kulmavarsilanssit (90° ja 105°), suuttimen jatkopala (300 mm), kahva, scrambler, työvalo ja suojaletku. Kaikki ovat valinnaisia paitsi jotkin mukana tulevat.

Mistä löydän varaosat ja huoltopalvelun?

Ota yhteyttä lähimpään valtuutettuun jälleenmyyjään tai Kärcherin huoltopalveluun. Käytä vain alkuperäisosia. Huoltosopimus voidaan tehdä luotettavan toiminnan varmistamiseksi. Säilytä ostotodistus takuuta varten.

KÄYTTÖOHJE IB 15120 Kärcher

Lue tämä alkuperäisiä ohjeita ennen laitteesi käyttämistä, säilytä käyttöohje myöhempää käyttöä tai mahdollista myöhempää omistajaa varten.

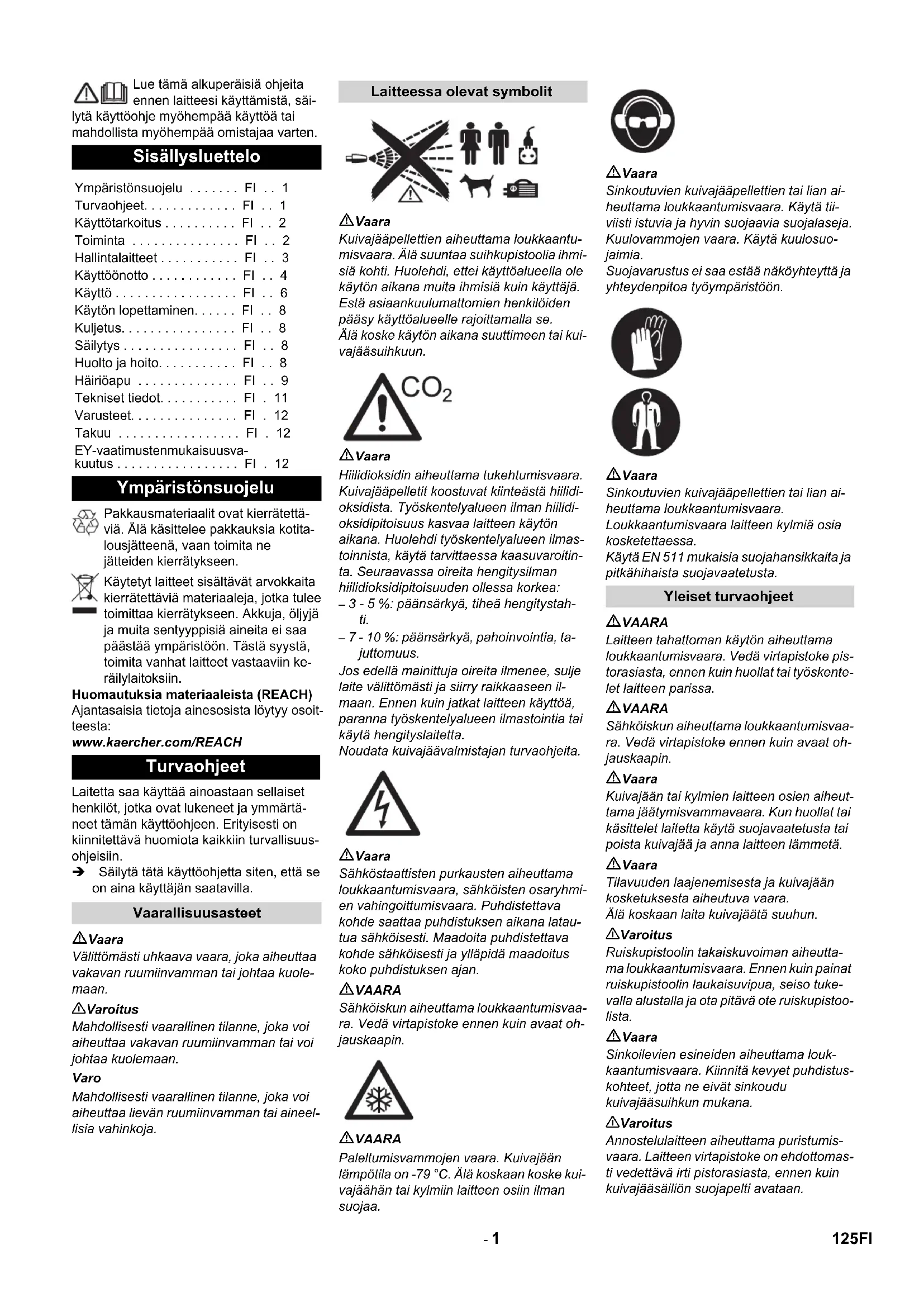

Sisällysluettelo

Ympäristönsuojelu ..... FI .. 1

Turvaohjeet..... FI .. 1

Käyttötarkoitus ..... FI .. 2

Toiminta ..... FI .. 2

Hallintalaitteet ..... FI .. 3

Käyttöönotto ..... FI .. 4

Käyttö.... FI..6

Käytön lopettaminen..... FI .. 8

Kuljetus. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Säilytys ..... FI .. 8

Huolto ja hoito. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Häiriöapu ..... F1 .. 9

Tekniset tiedot. ..... FI . 11

Varusteet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Takuu ..... FI . 12

EY-vaatimustenmukaisuusvakuutus.... FI . 12

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Älä käsittelee pakkauksia kotitalousjätteenä, vaan toimita ne jätteiden kierrätykseen.

Käytetyt laitteet sisältävät arvokkaita kierrätettäviä materiaaleja, jotka tulee toimittaa kierrätykseen. Akkuja, öljyjä ja muita sentyyppisiä aineita ei saa päästää ympäristöön. Tästä syystä, toimita vanhat laitteet vastaaviin keräilylaitoksiin.

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoitteesta:

Laitetta saa käyttää ainoastaan sellaiset henkilöt, jotka ovat lukeneet ja ymmärtäneet tämän käyttöohjeen. Erityisesti on kiinnitettävä huomiota kaikkiin turvallisuus-ohjeisiin.

→ Säilytä tätä käyttöohjetta siten, että se on aina käyttäjän saatavilla.

Vaarallisuusasteet

⚠ Vaara

Välittömästi uhkaava vaara, joka aiheuttaa vakavan ruumiinvamman tai johtaa kuolemaan.

⚠ Varoitus

Mahdollisesti vaarallinen tilanne, joka voi aiheuttaa vakavan ruumiinvamman tai voi johtaa kuolemaan.

Varo

Mahdollisesti vaarallinen tilanne, joka voi aiheuttaa lievän ruumiinvamman tai aineellisia vahinkoja.

Laitteessa olevat symbolit

Kuivajääpellettien aiheuttama loukkaantumisvaara. Älä suuntaa suihkupistoolia ihmisä kohti. Huolehdi, ettei käyttöalueella ole käytön aikana muita ihmisiä kuin käyttäjä. Estä asiaankuulumattomien henkilöiden pääsy käyttöalueelle rajoittamalla se. Älä koske käytön aikana suuttimeen tai kui-vajääsuihkuun.

⚠ Vaara

Hiilidioksidin aiheuttama tukehtumisvaara. Kuivajääpelletit koostuvat kiinteästä hiilidioksidista. Työskentelyalueen ilman hiilidioksidipitoisuus kasvaa laitteen käytön aikana. Huolehdi työskentelyalueen ilmastoinnista, käytä tarvittaessa kaasuvaroitinta. Seuraavassa oireita hengitysilman hiilidioksidipitoisuuden ollessa korkea:

- 3 - 5 %: päänsärkyä, tiheä hengitystah- ti.

- 7 - 10 %: päänsärkyä, pahoinvointia, tajuttomuus.

Jos edellä mainittuja oireita ilmenee, sulje laite välittömästi ja siirry raikkaaseen ilmaan. Ennen kuin jatkat laitteen käyttöä, paranna työskentelyalueen ilmastointia tai käytä hengityslaitetta.

Noudata kuivajäävalmistajan turvaohjeita.

⚠ Vaara

Sähköstaattisten purkausten aiheuttama loukkaantumisvaara, sähköisten osaryhmi- en vahingoittumisvaara. Puhdistettava kohde saattaa puhdistuksen aikana latautua sähköisesti. Maadoita puhdistettava kohde sähköisesti ja ylläpidä maadoitus koko puhdistuksen ajan.

⚠ VAARA

Sähköiskun aiheuttama loukkaantumisvaara. Vedä virtapistoke ennen kuin avaat ohjauskaapin.

⚠ VAARA

Paleltumisvammojen vaara. Kuivajään lämpötila on -79 °C. Älä koskaan koske kui-vajäähän tai kylmiin laitteen osiin ilman suojaa.

⚠ Vaara

Sinkoutuvien kuivajääpellettien tai lian aiheuttama loukkaantumisvaara. Käytä tii-viisti istuvia ja hyvin suojaavia suojalaseja. Kuulovammojen vaara. Käytä kuulosuo-jaimia.

Suojavarustus ei saa estää näköyhteyttä ja yhteydenpitoa työympäristöön.

⚠ Vaara

Sinkoutuvien kuivajääpellettien tai lian aiheuttama loukkaantumisvaara. Loukkaantumisvaara laitteen kylmiä osia kosketettaessa.

Käytä EN 511 mukaisia suojahansikkaita ja pitkähihaista suojavaatetusta.

Yleiset turvaohjeet

⚠ VAARA

Laitteen tahattoman käytön aiheuttama loukkaantumisvaara. Vedä virtapistoke pistorasiasta, ennen kuin huollat tai työskentelet laitteen parissa.

⚠ VAARA

Sähköiskun aiheuttama loukkaantumisvaara. Vedä virtapistoke ennen kuin avaat ohjauskaapin.

⚠ Vaara

Kuivajään tai kylmien laitteen osien aiheuttama jäätymisvammavaara. Kun huollat tai käsittelet laitetta käytä suojavaatetusta tai poista kuivajää ja anna laitteen lämmetä.

⚠ Vaara

Tilavuuden laajenemisesta ja kuivajään kosketuksesta aiheutuva vaara. Älä koskaan laita kuivajäätä suuhun.

⚠ Varoitus

Ruiskupistoolin takaiskuvoiman aiheutta- ma loukkaantumisvaara. Ennen kuin painat ruiskupistoolin laukaisuvipua, seiso tuke- valla alustalla ja ota pitävä ote ruiskupistoo- lista.

⚠ Vaara

Sinkoilevien esineiden aiheuttama loukkaantumisvaara. Kiinnitä kevyet puhdistuskohteet, jotta ne eivät sinkoudu kuivajääsuihkun mukana.

⚠ Varoitus

Annostelulaitteen aiheuttama puristumisvaara. Laitteen virtapistoke on ehdottomasti vedettävä irti pistorasiasta, ennen kuin kuivajääsäiliön suojapelti avataan.

Määräykset ja säädökset

Saksan liittotasavallassa laitteiston käyttöä koskevat seuraavat määräykset ja säädökset (tilattavissa kustannusyhtiöltä Carl Heymanns Verlag KG, Luxemburger Straße 449, 50939 Köln):

• BGV D 26 Suihkutustyöskentely (Saksa)
  – BGV D 26:een liittyvät suoritusohjeet (Saksa)
  – BGR 117 Työskentely ahtaissa tiloissa (Saksa)
  – BGR 139 Turvallisuusmääräykset henkilöille - Hätämerkinantolaitteet (Saksa).
• BGR 189 Suojavaatetuksen käyttäminen (Saksa)
  – BGR 195 Suojahansikkaiden käyttäminen (Saksa)
  – BGR 500 Työaineiden käyttäminen (Saksa)
  – BGI 534 Työskentely ahtaissa tiloissa (Saksa)
  – BGI 836 Kaasuvaroitin (Saksa)

Noudata kansallisia turvaohjeita ja turvamääräyksiä sekä ammattiyhdistysten ja ammattiliittojen kansallisia määräyksiä!

Turvalaitteet

Hätä-seis -painike

Jos Hätä-seis -painiketta painetaan, kuivajään annostelu pysähtyy ja suuttimen il-manvirtaus katkaistaan.

Kytkentä pois päältä hätätilanteessa

→ Päästä ruiskupistoolin laukaisuvipu irti.
→ Paina hätä-seis-painiketta.

Kuivajään annostelu pysähtyy ja suuttimen ilmavirtaus keskeytyy.

→ Keskeytä paineilman syöttö

Käyttötarkoitus

Laite on tarkoitettu lian poistamiseen ilma- suihkun kiihdyttämien kuivajääpellettien avulla.

Laitetta ei saa käyttää räjähdysalttiissa ympäristössä.

Suihkutusaineena saa käyttää ainoastaan kuivajääpellettejä. Muiden suihkutusaineiden käyttäminen voi vahingoittaa laitetta.

Toiminta

Paineilma tulee paineensäätöventtiilin kautta ruiskupistooliin. Kun ruiskupistoolin laukaisuvipua painetaan, venttiili avautuu, ja ilmaa virtaa ulos ruiskupistoolista. Lisäksi annostelulaite lisää ilmavirtaan kuivajääpellettejä. Annostelun voi kytkeä käyttötapakytkimellä pois päältä. Kuivajääpelletit suihkuavat puhdistettavan kohteen pintaan ja poistavat lian. Kuivajääpellettien -79°C:n lämpötila aiheuttaa lisäksi lämpöjännitteitä lian ja puhdistettavan kohteen välille, mikä myös vaikuttaa lian irtoamiseen. Kuivajää muuttuu kohteeseen iskeytyessään heti kaasumaiseksi hiilidioksidiksi ja muuttuu siten volyymiltaan 700-kertai-seksi. Näin kuivajää, lian alle tunkeutumalla, sinkoaa lian pois. Kuivajääsäiliössä oleva tärytin huolehtii kuivajääpellettien jatkuvasta syötöstä ruiskutuksen aikana.

Hallintalaitteet

Laite

1 Sulake F1, sivuverhouksen alla
2 Paineilmaliitäntä
3 Kondensaattiveden poisto
4 Työntökahva
5 Lukitus, laukku
6 Ruiskupistoolin pidike
7 Varustelaukku
8 Lukituksen vapautus, laukun kiinnitys
9 Kantokahva, laukku
10 Johdon pidike
11 Paineenpoistoventtiili, kondensaattiveden poisto vedenerottimesta
12 Kuljetuskahva, suojakaari
13 Verkkojohto, jossa on pistoke
14 Kuivajään poistoaukko, säiliön tyhjentämiseen
15 Ohjausrulla ja seisontajarru
16 Suihkutusaineen letkun liitäntä
17 Maadoitusvaijeri kiinnittimellä
18 Ohjausjohdon liitäntä
19 Ohjauspaneeli
20 Tarvikkeiden säilytyslokero
21 Kuivajääsäiliön kansi

Ohjauspaneeli Näyttö

1 Tilastopainike, laskurin nollaus

2 Ruiskutuspaineen suurennuspainike

3 Kuivajääannostelun lisäyspainike

4 Laitekytkin

5 Hätä-seis -painike

6 Avainkytkin

7 Kuivajääannostelun pienennyspainike

8 Ruiskutuspaineen pienennyspainike

9 Näyttö

10 Kuivajääsäiliön tyhjennyspainike

1 Merkkivalo käyttöjännite vihreä: käyttöjännite OK punainen: Käyttöjännite on liian matala keltainen: kuivajääsäiliön tyhjennys aktiivisena
2 Merkkivalo hätä-seis punainen: hätä-seis -painike painettuna vihreä: hätä-seis -painike ei painettuna
3 Merkkivalo paineilma vihreä: paine OK oranssi: valittua ruiskutuspainetta ei ole saavutettu punainen: paine liian alhainen (alle 0,15 MPa/1,5 bar)
4 Merkkivalo annostelulaite vihreä: käyttö on OK punainen: käytössä on häiriö

5 Merkkivalo ruiskupistooli vihreä: ruiskupistooli OK oranssi: ruiskupistoolin liipaisinvipu pai- nettuna käynnistettäessä punainen: ruiskupistooli poistettu tai oh- jausjohto vahingoittunut

6 Näyttökenttä

Ruiskuvarustus

Ruiskupistooli

1 Suutin
2 Ruiskupistooli
3 Suihkutusaineen letkun liitäntä
4 Ohjausjohdon liitäntä
5 Turvavipu
6 Laukaisuvipu
7 Käyttömuotovalitsin Asento "1": Paineilmasuihku Asento "2": Kuivajääsuihku (Paineilma ja kuivajääpelletit)

Advanced-ruiskupistooli (valinnainen)

1 Suutin
2 Ruiskupistooli
3 Laukaisuvipu
4 Varmistinnuppi
5 Suihkutusaineen letkun liitäntä
6 Ohjausjohdon liitäntä
7 Kuivajään annostelu päälle/pois Punainen valo, kun kuiväjään annostelu on pois päältä
8 Kuivajääannostelun lisäyspainike
9 Ruiskutuspaineen suurennuspainike
10 Ruiskutuspaineen pienennyspainike
11 Kuivajääannostelun pienennyspainike

Varustelaukku

Laukku on tarkoitettu suuttimien ja niiden tarvitsemien työkalujen säilyttämiseen.

→ Avaa lukitukset.
→ Käännä kansi alas.

Varo

Vaurioitumisvaara, älä aseta painavia esi- neitä avatun kannen päälle.

Irrota laukku laitteesta.

→ Paina lukituksen vapautinta ja poista laukku.

Laukun kiinnitys laitteeseen.

→ Käännä laukku lukituksineen ylös.
→ Aseta laukku kannattimeen ja lukitse paikalleen.
→ Paina laukkua laitetta vasten ja lukitse vastassa olevaan kannattimeen.

Käyttöönotto

⚠ Vaara

Vahingoittumisvaara ympäriinsä lentelevistä kuivajääpelleteistä johtuen.

Kun laitat laitetta käyttökuntoon, tarkasta kaikkien sen rakenneosien asianmukainen kunto, ja erityisesti puhallusaineletku. Korvaa vahingoittuneet rakenneosat täysin kunnossa olevilla.

Puhdista likaantuneet rakenneosat ja tarkasta niiden asianmukainen toiminta.

→ Pysäytä laite vaakasuoralle, tasaiselle pinnalle ja lukitse ohjausrullien seison-tajarrut.

Huomautus:

Ruiskutusaineletkun päälle voi, suojaksi kulumiselta ja likaantumiselta, vetää suojaletkun. Työnnä suojaletku ruiskutusletkun päälle ennen ruiskutusletkun kiinnittämistä.

→ Liitä suihkuaineletku laitteeseen ja var-mista liitos.
→ Liitä ruiskupistooli suihkutusaineletkuun ja varmista liitos.
→ Kytke ohjausjohto laitteeseen.
→ Kytke ohjausjohto ruiskupistooliin.

Suuttimet

Ohje

Suuttimen valinta riippuu puhdistettavan kohteen materiaalista ja likaantuneisuudesta.

Samoin käytettävissä olevalla ilmamäärällä on ratkaiseva vaikutus suutinta valittaessa. Kaikki suuttimet ruuvataan ruiskupistoolin kierteisiin ilman työkalua. Suuttimessa olevat avainpinnat on tarkoitettu juuttuneen suuttimen irrottamiseen kiintoavaimen avulla.

Varo

Kylmähitsaantumisen vaara. Sivele suutti- men kierteiseen ennen asennusta mukana olevaa rasvaa.

Suutinvalikoima

Seuraava taulukko esittää eri suuttimien il- mankulutuksen.

Jokaiseen suuttimeen on merkitty ilma-määrä-indeksi XS - XXL.

Taulukon avulla jokaiselle suuttimelle voi määrittää ilmankulutuksen.

Pintateho	Suihku n agressii-viteetti		hyvin pieni pieni keskimääräinen suuri erittäin suuri
	Paine (bar) 2 3 4 5		6 7 8 9 10 11		12 13 14 15 16
	Suutinkoot
	XS ∅5 mm 0,40 0,70 0,90				1,10 1,30 1,60 1,80 2,00 2,30 -- -- -- --
	S	∅6 mm 0,70	1,05	1,45	1,80	2,07	2,40	2,78	3,14	3,48	3,78	4,13	4,35	4,70	5,10	5,40
	M	∅7 mm 0,93	1,38	1,85	2,28	2,64	3,05	3,63	4,03	4,57	4,80	5,30	5,80	6,22	6,65	7,15
	L	∅8 mm	1,09	1,64	2,26	2,78	3,20	3,79	4,40	4,95	5,45	5,90	6,40	7,15	7,67	8,15	8,80
	XL	∅9 mm	1,50	2,16	2,88	3,50	4,03	4,60	5,41	6,01	6,53	7,27	8,08	8,70	9,28	9,80	10,40
	XXL	∅10 mm	1,52	2,20	2,97	3,66	4,27	5,00	5,82	6,52	7,40	8,00	8,90	9,50	10,05	10,70	11,30
			Ilmankulutus m3/min

	m3/min
	...1	Teollinen laitospaineverkkoAloituskompressoriesim. Käser M 17, Com-pair C 14
	1...2 Teol	linen laitospaineverk-koPieni kompressoriesim. Käser M 31, Com-pair C 20GS
	2...3 Kes	kikok. kompressoriesim. Käser M 57, Com-pair C 35
	3...5
	5...7 Kes	kikok. kompressoriesim. Käser M 80, Com-pair C 55
	7...10	Suuri kompressoriesim. Käser M 122, Com-pair C 105
	10... Hyv	n suuri kompressoriesim. Käser M 250, Com-pair C 200

Pyöreäsuihkusuutin

Mukana toimitetun pyöreäsuihkusuuttimen lisäksi on lisävarusteena saatavana eri hal-kaisijoilla varustettuja pyöreäsuihkusuutti-mia.

1 Pyörösuihkusuutin, lyhyt
2 Pyörösuihkusuutin, pitkä
3 Pyörösuihkusuutin, ekstrapitkä
→ Aseta pyöreäsuihkusuutin ruiskupistoolin kierteisiin ja kiristä käsin.

Laakasuihkusuutin

1 Hajotin
2 Hattumutteri
3 Suutinsegmentti

Laakasuihkusuutin koostuu suutinsegmentistä ja hajottimesta. Lisävarusteena on saatavana eri halkaisijoilla varustettuja suutinsegmenttejä.

→ Aseta suutinsegmentti ruiskupistoolin kierteisiin ja kiristä käsin.
→ Kiinnitä hajotin suutinsegmenttiin.
→ Käännä hajotin siten, että laakasuihku suuntautuu haluamaasi suuntaan ruiskupistoolista.
→ Kiristä lukkomutteri käsin.

Murskain (lisävaruste)

Murskain pienentää kuivajääjääpelletit ja se asennetaan ruiskupistoolin ja suuttimen väliin.

Murskaimen 4 reikälevyn asento määrittää pienennysasteen.

Pienennysasteen valinta:

1 Kierrekiinnitin
2 Makasiini
3 Reikälevy

→ Ruuvaa irti kierrekiinnitin.
→ Poista makasiini reikälevyineen.

→ Aseta reikälevyt makasiiniin kuten yllä on esitetty (3 mahdollisuutta). Kuvassa olevat mitat koskevat läpimenoaukkojen suuruutta.
→ Aseta makasiini reikälevyineen murskaimeen.
→ Kierrä ja kiristä kierrekiinnitin paikalleen.

Suuttimen jatko (lisävaruste)

Ruiskupistoolin ja suuttimen väliin voidaan asentaa jatko.

Kulmaruiskuputki kiinnitetään ruiskupistoolin ja suuttimen väliin.

Loukkaantumisvaara. Kulmaruiskuputken käyttö aiheuttaa ruiskupistooliin takaisku-voiman lisäksi vääntömomentin. Pidä kunnolla kiinni ruiskupistoolista.

Aloita työ pienellä ruiskutuspaineella ja lisää sitten ruiskutuspainetta tarvittaessa.

Käsikahva (lisävaruste)

Käsikahvan voi kiinnittää jatkoputkeen.

Työvalaisin (lisävaruste)

(vain Advanced-ruiskupistooli)

Työvalaisin kiinnitetään ruiskupistoolin ja suuttimen väliin. Valaistuksen päälle- ja poiskytkentä on kuvattu luvussa "Käyttö/ perusasetukset".

Paineilman liittäminen

Ohje

Jotta laitteen käyttö tapahtuu häiriöttä, paineilman ilmankosteuden on oltava alhai- nen. Paineilmassa ei saa olla öljyä, likaa tai vieraita esineitä.

Kompressorin tulee olla varustettu vähintäin jälkijäähdyttimellä, öljyn- ja vedenerottimella.

→ Sulje paineenpoistoventtiili.

→ Liitä paineilman syöttöjohto laitteen paineilman tuloliittimeen.

Maksimia sallittua syöttöpainetta 1,6 MPa (16 bar) ei saa ylittää.

Liittäminen sähköverkkoon

⚠ Vaara

Sähköiskun aiheuttama vaara.

Käytettävä pistorasia on asennettava sähköasentajan toimesta ja sen on oltava IEC 60364-1:n mukainen.

Laite on varustettava 30 mA:n FI-turvakyt-kimellä, tyyppi B.

Tarkasta ennen jokaista käyttökertaa, ettei laitteen verkkojohto ole vahingoittunut. Laitetta ei saa käyttää, jos verkkojohto on vahingoittunut. Anna sähköalan ammattilaisen vaihtaa vaurioitunut verkkojohto.

Jatkojohto on oltava IPX4-suojattu ja sen on vastattava vähintään standardin H 07 RN-F 3G1,5 mukaisia vaatimuksia.

→ Liitä virtapistoke pistorasiaan.

Käyttö

Kuivajään lisääminen

⚠ Vaara

Paleltumisvammojen vaara. Kuivajään lämpötila on -79 °C. Älä koskaan koske kuivajähän tai laitteen kylmiin osiin ilman suojaa. Käytä suojahansikkaita ja suojavaatetusta.

→ Avaa kuivajääsäiliön kansi.
→ Tarkasta kuivajääsäiliö vierasesineiden ja kondensaatin varalta, poista vierasesineet ja kondensaatti.
→ Lisää kuivajääpellettejä säiliöön.

Varo

Laitteen vaurioitumisvaara. Suihkutusaineena saa käyttää ainoastaan kuivajääpellettejä. Muiden suihkutusaineiden käyttö aiheuttaa takuun mitätöimisen.

→ Sulje kuivajääsäiliön kansi.

Ohje

On tarkoituksenmukaista käyttää kaikki kuivajääsäiliön sisältämä kuivajää ennen uuden kuivajään lisäämistä, näin vältetään paakkuuntuneiden kuivajääpellettien aiheuttamat häiriöt. Ennen töiden pidempiai-kaista keskeyttämistä, käytä laitetta kunnes kuivajääsäiliö on tyhjä tai tyhjennä säiliö toiminnolla Kuivajääsäiliön tyhjennys.

Asetukset

Ohje

Säädöt riippuvat puhdistettavan kohteen materiaalista ja liasta.

→ Vapauta hätä-seis-painike lukituksesta sitä kiertämällä.
→ Aseta valintakytkin asentoon "l".
→ Kierrä avainkytkintä myötäpäivään.
→ Säädä ruiskutuspainetta painikkeilla ruiskutuspaineen suurennus/pienennys.

Ohje

Mitä suurempi suihkupaine, sitä parempi (aggressiivisempi) puhdistusvaikutus.

→ Säädä kuivajään annostelua painikkeilla kuivajääannostelun lisäys/pienennys.
→ Kierrä avainkytkintä vasemmalle ja poista avain. Avaimenreiän automaattinen sulkeutuminen estää sen likaantumisen käytön aikana.

Kun avain on vedetty pois avainkytkimestä, laite on varmistettu säätöjen muuttamisen ja tilastoarvojen nollaamisen varalta.

Käyttö

→ Suorita kohdan "päivittäin ennen käyttöönottoa" mukaiset huoltotyöt (katso kappale "Huolto ja hoito").

⚠ Vaara

Kuivajääpellettien aiheuttama loukkaantumisvaara. Älä suuntaa suihkupistoolia ihmisä kohti. Huolehdi, ettei käyttöalueella ole käytön aikana muita ihmisiä kuin käyttäjä.

Estä asiaankuulumattomien henkilöiden pääsy käyttöalueelle rajoittamalla se.

Älä koske käytön aikana suuttimen auk- koon tai kuivajääsuihkuun.

Paineilman syöttö on ehdottomasti katkais- tava, laite käytettävä paineettomaksi ja vir- tapistoke vedettävä pistorasiasta ennen ruiskupistoolin ja suihkutusaineletkun väli- sen liitoksen ja suihkutusaineletkun ja lait- teen välisen liitoksen irtikytkemistä.

→ Rajaa työskentelyalue, jotta sinne ei pääse muita ihmisiä laitteen käytön aikana.

⚠ Vaara

Hilidioksidin aiheuttama tukehtumisvaara. Kuivajääpelletit koostuvat kiinteästä hilidioksidista. Työskentelyalueen ilman hilidioksidipitoisuus kasvaa laitteen käytön aikana. Tuuleta työskentelypaikkaa riittävästi, käytä tarvittaessa henkilövaroituslaitetta tai hengityssuojalaitteita.

Merkkejä suuresta hiilidioksidipitoisuudesta hengitysilmassa:

• 3 - 5 %: päänsärkyä, tiheä hengitystahti.
• 7 - 10 %: päänsärkyä, pahoinvointia, tajuttomuus.

Jos edellä mainittuja oireita ilmenee, sulje laite välittömästi ja siirry raikkaaseen ilmaan. Ennen kuin jatkat laitteen käyttöä, paranna työskentelyalueen ilmastointia tai käytä hengityslaitetta.

Hiilidioksidi kerääntyy syvemmällä oleviin paikkoihin. Estä kerääntyminen aktiivisilla tuuletustoimenpiteillä.

Noudata kuivajäävalmistajan turvaohjeita.

⚠ Vaara

Terveydelle haitallisten aineiden aiheuttama vaara. Jos käsittelyn aikana voi muodostua terveydelle vaarallisia pölyjä, ennen töiden aloittamista on ryhdyttävä vastaaviin turvatoimenpiteisiin.

⚠ Vaara

Räjähdysvaara!

Älä käsittele samaan aikaan kevytmetalleja ja rautapitoisia osia.

Jos käsitellään vuorotellen kevytmetalleja ja rautapitoisia osia, työtila ja imurolintilaitteisto on puhdistettava edellisestä materiaalista ennen toisen materiaalin käsittelyä. Kaasuräjähdyksen aiheuttama vaara. Jos töiden aikana syntyy syttyviä pölyjä, pölyn kerääntymistä tulee välttää. Poista pöly ennen kriittisten määrien kerääntymistä.

→ Huolehdi ahtaissa tiloissa työskennellessäsi ilmanvaihdosta, jotta hiilidioksidipitoisuus pysyy vaarallisen arvon alapuolella.
→ Kiinnitä puhdistettava kohde tarvittaessa paikalleen.

⚠ Vaara

Sähköstaattisten purkausten aiheuttama loukkaantumisvaara, sähköisten osaryhmi- en vahingoittumisvaara. Puhdistettava kohde saattaa puhdistuksen aikana latau- tua sähköisesti. Maadoita puhdistettava kohde sähköisesti ja ylläpidä maadoitus koko puhdistuksen ajan.

⚠ Varoitus

Vahingoittumisvaara kompastumisen seu- rauksena.

Sijoita ruiskutusaineletku ja ohjausjohto siten, että töiden aikana ei ole kompastumisvaaraa.

Varo

Kuivajääsäiliöön tippuvat vieraat esineet aiheuttavat vaurioitumisriskin. Käytön aikana kuivajääsäiliön kannen on oltava kiinni.

→ Liitä maadoitusvaijeri sähköä johtavasti puhdistettavaan kohteeseen tai maadoita puhdistettava kohde muulla tavalla.
→ Käytä suojavaatetusta, suojahansikkaita, tiiviisti istuvia ja hyvin suojaavia suojalaseja sekä kuulosuojaimia.

→ Aktivoi paineilman syöttö.

→ Vapauta hätä-seis-painike lukituksesta sitä kiertämällä.

→ Valitse käyttömuoto Paineilmasuihku "1" tai Kuivajääsuihku "2" ruiskupistoolin käyttömuodon valintakytkimestä.

→ Seiso turvallisella alustalla ja ota tukeva asento, jotta ruiskupistoolin takaisku-voima ei häiritse tasapainoasi. Iskumaisen rekyylipotkun estämiseksi ruiskutuspaineen nousua voi säätää hitaammalle (katso luvun "Käyttö/perusasetukset" valikkokohtaa Softstart).

→ Paina ruiskupistoolin varmistinnuppi sisään.

→ Käynnistä kuivajääruiskutus painamalla ruiskupistoolin laukaisuvipua ja suorita puhdistustyöt.

Ohje

Käytettäessä Advanced-ruiskupistoolia, kuivajään annostelun voi kytkeä pois/päälle ruiskupistoolissa olevalla painikkeella Kuivajään annostelu pois/päälle. Kun annostelu on kytkettynä pois päältä, painikkeessa on punainen valo ja näytöllä on ilmoitus "Ice off".

Lisäksi Advanced-ruiskupistoolia käytettäessä ruiskupistoolissa voi säätää ruiskutuspainetta ja kuivajään määrää.

Varo

Lian aiheuttama annostelulaitteen vaurioitumisvaara. Pidä kuivajääsäiliön kansi suljettuna suihkukäytön aikana, jotta säiliön ei pääse suihkuamaan likaa.

Kytkentä pois päältä hätätilanteessa

→ Päästä ruiskupistoolin laukaisuvipu irti.
→ Paina hätä-seis-painiketta.
Kuivajään annostelu pysähtyy ja suuttimen ilmavirtaus keskeytyy.
→ Keskeytä paineilman syöttö.

Käyttöönotto hätä-seis-toiminnon jälkeen

→ Vapauta hätä-seis-painike lukituksesta sitä kiertämällä.

Käytön keskeytys

→ Päästä ruiskupistoolin laukaisuvipu irti.
→ Taukojen ajaksi voit asettaa ruiskupistoolin laitteessa olevaan pidikkeeseen.

Ohje

Pidempien käyttökatkosten aikana kuivajääsäiliössä olevat kuivajääpelletit saattavat paakkuuntua. Älä keskeytä käyttöä 20 minuuttia pidemmäksi ajaksi. Jos käyttökatkokset ovat pitempiä, tyhjennä kuivajääsäiliö.

Kondenssiveden poistaminen

Vedenerotin puhdistaa laitteeseen syöte- tyn ilman. Tällöin vedenerottimeen kerääntyy kondenssivettä, joka on aika ajoin poistettava.

→ Aseta keruusäiliö kondenssiveden poistoaukon alapuolelle.
→ Avaa hitaasti paineenpoistoventtiiliä ja odota, kunnes kondenssivesi on poistunut laitteesta.

Ohje

Hävitä kondensaatti ympäristöystävällisesti ympäristön suojelemiseksi.

Tilasto-toiminta

Arvojen kysely

→ Aseta valintakytkin asentoon "I".
→ Paina tilasto-painiketta, näytölle tulee käyttöaika.
t: käyttöaika viimeisen nollauksen jälkeen. T: kokonaiskäyttöaika.
→ Paina lyhyesti tilasto-painiketta, näytölle tulee käytetyn kuivajään määrä. m: kuivajään määrä viimeisen nollauksen jälkeen.
M: kuivajään kokonaismäärä.

→ Paina lyhyesti tilasto-painiketta, näytölle tulee keskimääräinen kuivajään kulutus.
q: kuivajään keskimääräinen kulutus viimeisen nollauksen jälkeen.
Q: kuivajään keskimääräinen kokonais-kulutus.

Arvojen nollaus

→ Kierrä avainkytkintä myötäpäivään.
→ Paina tilasto-painiketta 4 sekunnin ajan.

Ohje

Kokonaislaskureita ei voida nollata.

Perusasetukset

→ Paina samanaikaisesti painikkeita ruiskutuspaineen suurennus ja ruiskutuspaineen pienennys ja pidä painettuna, kierrä avainkytkintä oikealle.

Painikkeilla on käyttötavassa perusasetukset seuraavat toiminnat:

1 arvon suurennus
2 arvon pienennys
3 valikkokohta ylöspäin
4 valikkokohta alaspäin

	Valikkokohta	Säätöalue	Kuvaus
	Softstart	0, 1, 2, 3,4, 5 sekun-tia	pehmytkäynnistys, vali-tun ruiskutuspaineen saavuttamisen kestoaika
	T_Dump	1, 2, 3, 4, 5 minuuttia	Kuivajään tyhjennystoi-menpiteen kestoaika
	Kieli	metric, im-perial	Mittayksiköt metric: kg/h, MPa imperial: lbs, psi
	Lighting	ON/OFF Su	utinvalaistuksen (lisä-varuste) päälle-/poiskytkentä
Demo-Mode		ON/OFF Es	ittelykäyttö: Käyttöä si-muloidaan, paineilman ja kuivajään käyttö on estet- tynä.

Perusasetusten päättäminen

→ Kierrä avainkytkintä vastapäivään.

Käytön lopettaminen

⚠ Vaara

Paleltumisvammojen vaara. Kuivajään lämpötila on -79 °C. Älä koskaan koske kuivajähän tai laitteen kylmiin osiin ilman suojaa. Käytä suojahansikkaita ja suojavaatetusta.

⚠ Vaara

Kuivajääpellettien aiheuttama loukkaantumisvaara. Älä suuntaa suihkupistoolia ihmisä kohti. Huolehdi, ettei käyttöalueella ole käytön aikana muita ihmisiä kuin käyttäjä. Estä asiaankuulumattomien henkilöiden pääsy käyttöalueelle rajoittamalla se.

→ Sulje paineilman syöttö.
→ Aseta keruusäiliö kondenssiveden poistoaukon alapuolelle.
→ Avaa hitaasti paineenpoistoventtiiliä ja odota, kunnes kondenssivesi ja paineilma on poistunut laitteesta.
→ Aseta keruuastia kuivajään poistoaukon alle.
→ Paina kuivajääsäiliön tyhjennyspainiketta ja odota, kunnes kuivajääsäiliö on tyhjä.
Kuivajään tyhjennys loppuu ennalta asetetun ajan kuluttua (katso "Perusasetukset").
Paina tarvittaessa kuivajään tyhjennys-painiketta uudelleen.

Ohje

Hävitä kondensaatti ympäristöystävällisesti ympäristön suojelemiseksi.

→ Aseta laitekytkin asentoon "0/OFF".
→ Irrota laite ja paineilman syöttöjohto toisistaan.
→ Vedä virtapistoke irti pistorasiasta.
→ Puhdista ja kelaa maadoitusvaijeri.
→ Hävitä ruiskutusroska voimassa olevien määräysten mukaisesti.

Kuljetus

⚠ Vaara

Laitteeseen jääneen kuivajään aiheuttama loukkaantumisvaara. Kaikki kuivajää on poistettava laitteesta ennen sen kuljetta-mista ajoneuvossa, jotta ajoneuvossa ole-vat henkilöt eivät altistu hiilidioksidin aiheuttamille vaaroille.

→ Suorita ennen kuljettamista kaikki kappaleessa "Poistaminen käytöstä" kuvatut toimenpiteet.
→ Aseta laite kuljetusajoneuvoon.
→ Lukitse ohjausrullien jarrut.
→ Kiinnitä laite kiristysliinoilla kuljetusajo-neuvoon.

Säilytys

Varo

Loukkaantumis- ja vahingoittumisvaara- vaara! Huomioi säilytettäessä laitteen pai- no.

Tätä laitetta saa säilyttää vain sisätiloissa.

Huolto ja hoito

Huolto-ohjeet

Käyttöturvallisen laitteiston perusta on säännöllinen huolto seuraavan huoltokaa-vion mukaan.

Käytä ainoastaan valmistajan alkuperäisvaraosia tai osia, joita hän suosittelee, kuten

• vara- ja kulumisosia,
• varusteenosia,
• käyttöaineita,
• puhdistusaineita.

⚠VAARA

Laitteen huolto- ja hoitotöiden suorittami- sesta aiheutuva loukkaantumisvaara. En- nen kuin suoritat laitteen huolto- tai hoitotoimenpiteitä, käy lävitse kappaleessa "Poistaminen käytöstä" kuvatut vaiheet.

⚠ Vaara

Kuivajään tai kylmien laitteen osien aiheuttama jäätymisvammavaara. Kun huollat tai käsittelet laitetta käytä suojavaatetusta tai poista kuivajää ja anna laitteen lämmetä.

⚠ Vaara

Tilavuuden laajenemisesta ja kuivajään kosketuksesta aiheutuva vaara. Älä koskaan laita kuivajäätä suuhun.

Varo

Vaurioitumisvaara. Ruiskutuspistoolia ei saa puhdistaa liuottimille, bensiinillä tai öl- jyä sisältävillä puhdistusaineilla.

Huoltosopimus

Jotta laitteiston luotettava käyttö varmistetaan, suosittelemme huoltosopimuksen solmimista. Käänny asianomaisen Kärcher -asiakaspalvelun puoleen.

Huoltokaavio

Päivittäin ennen käyttöönottoa

→ Tarkasta huolellisesti, että suihkutusaineletkussa ei ole repeytymiä, taitoksia tai muita vaurioita. Pehmeät kohdat letkussa viittaavat siihen, että sen sisäpuoli on kulunut. Vaihda vahingoittunut tai kulunut letku uuteen.

→ Tarkasta, onko sähköjohto tai pistoke vahingoittunut. Vaihdata vialliset osat asiakaspalvelussa.

100 käyttötunnin välein

→ Tarkasta suihkutusaineletkun, laitteen ja ruiskupistoolin liitännät mahdollisten vaurioiden varalta. Vaihda viallinen letku, anna asiakaspalvelun vaihtaa vialliset liitännät laitteessa tai ruiskupistoolissa.
→ Tarkasta, onko annostelulaitteessa vaurioita sekä sen tiiviys. Jos havaitset vaurioita/vuotoja, ota yhteys asiakas-palveluun.
→ Tarkasta takapyörien kiinnitysten tiukkuus.

500 käyttötunnin jälkeen tai vuosittain

→ Tarkastuta laite asiakaspalvelussa.

Joka 2. vuosi

→ Vaihda uusi suihkuaineletku vähintään 2 vuoden välein.

Laitteen avaaminen

Laitteen sivuverhoukset on poistettava joidenkin huoltotöiden suorittamista varten:

→ Avaa pikakiinnittimet vastapäivään.

→ Poista sivuverhoukset.

Huoltotoimenpiteet

Vedenerottimen suodatinpanoksen vaihto

1 Ruuvi
2 Alaosa
3 Mutteri
4 Levy
5 Suodatinpanos
6 Yläosa

→ Kierrä 4 ruuvia auki.
→ Ota alaosa pois.
→ Ruuvaa mutteri irti.
→ Irrota levy.
→ Irrota suodatinpanos ja vaihda uusi tilalle.
→ Asenna vedenerotin päinvastaisessa järjestyksessä jälleen takaisin.

Tarkastukset

Seuraavat ammattilaisen toimeenpanemat tarkastukset on suoritettava säädöksen BGV D 26 (Saksa) mukaisesti. Tarkastustulostus on kirjattava tarkastustodistukseen. Laitteen käyttäjän on säilytettävä tarkastustodistus seuraavaan tarkastukseen saakka.

Kun laitetta ei ole käytetty yli vuoteen

→ Tarkasta laitteen asianmukainen kunto ja toiminta.

Sijoituspaikan muututtua

→ Tarkasta laitteen asianmukainen kunto ja toiminta sekä sijoituspaikka.

Sellaisten kunnostustöiden tai muutos- ten jälkeen, jotka saattavat vaikuttaa käyttöturvallisuuteen

→ Tarkasta laitteen asianmukainen kunto ja toiminta sekä sijoituspaikka.

Häiriöapu

⚠ VAARA

Laitteen huolto- ja hoitotöiden suorittami- sesta aiheutuva loukkaantumisvaara. En- nen kuin suoritat laitteen huolto- tai hoitotoimenpiteitä, käy lävitse kappaleessa "Poistaminen käytöstä" kuvatut vaiheet.

⚠ Vaara

Kuivajään tai kylmien laitteen osien aiheuttama jäätymisvammavaara. Kun huollat tai käsittelet laitetta käytä suojavaatetusta tai poista kuivajää ja anna laitteen lämmetä.

⚠ Vaara

Tilavuuden laajenemisesta ja kuivajään kosketuksesta aiheutuva vaara. Älä koskaan laita kuivajäätä suuhun.

Näytössä näkyvät häiriöilmoitukset

Kuvaruu-dun näyttö	Merkkivalo (MV) Mahdollinen syy Apu Suorittaja
E001 MV käyttöjännite punainen	Käyttöjännite on liian matala Sammuta laite, odota hetki, kytke laite uudelleen päälle.Anna tarkastaa pistorasia.Jos vikakoodi tulee uudelleen esiin, ota yhteys Kärcher-asiakaspalveluun	Käyttäjä
E002 MV hätä-seis punainen	Hätä-seis-painiketta painettu.	Vapauta hätä-seis-painike lukituksesta sitä kiertämällä.	Käyttäjä
E003 MV paineilma punainen	Paineilmasyötön paine liian pie-ni	Nosta painetta.Sammuta laite, odota hetki, kytke laite uudelleen päälle.	Käyttäjä
E004 MV annostelu punainen	Häiriö annosteluyksikössä Sammuta laite, odota hetki, kytke laite uudelleen päälle.Jos vikakoodi tulee uudelleen esiin, ota yhteys Kärcher-asiakaspalveluun	Käyttäjä
E005 MV ruiskupistooli punainen	Laitteen ja ruiskupistoolin välinen yhteys ei toimi.	Tarkasta ohjausjohdon liittimien kunnollinen kiinnitys.Tarkista ohjauskaapelin mahdollinen vahingoittumi-nen.	Käyttäjä
E006 MV ruiskupistooli punainen	Oikosulku ruiskupistoolissa tai ohjauskaapelissa	Vaihda ruiskupistooli tai ruiskuletku ohjauskaapelei-neen uuteen.	Käyttäjä
E007 MV paineilma punainen	Häiriö paineilman säätöventtiilissä	Ota yhteys asiakaspalveluun. Käyttäjä
E008 MV ruiskupistoolioranssinen	Ruiskupistoolin liipaisinvipu oli painettuna päälle kytkettäessä tai hätä-seis-painiketta vapau-tettaessa.	Päästä ruiskupistoolin liipaisinvipu vapaaksi. Käyttäjä

Häiriöt ilman näyttöä näytössä

Häiriö Mahdollinen syy Apu Suorittaja
Ei näyttöä, vaikka pääkytkin on kytketty päälle.	Verkkopistoke ei ole pistorasiassa. Liitä virtapistoke pistorasiaan. Käyttäjä
	Sulake F1 on lauennut. Sivuverhous otetaan pois ja sulake F1 painetaan lukituksesta.	Käyttäjä
Ei paineilmasuihkua, vaikka laukaisuvipu on painettuna	Paineilman syöttöpaine on liian alhainen Tarkista paine. Käyttäjä
	Suihkupaine on säädetty liian alhaiseksi Säädä suihkupaine korkeammalle. Käyttäjä
	Jännitteensyöttö keskeytynyt Tarkasta jännitteensyöttö. Merkkivalon "Laite päällä" pitää olla vihreä.	Käyttäjä
	Hätä-seis-painiketta painettu. Vapauta hätä-seis-painike lukituksesta sitä kiertä-mällä. Merkkivalon "Laite päällä" pitää olla vihreä.	Käyttäjä
	Ohjausjohto ei ole oikein liitetty Tarkasta ohjausjohdon ja ruiskupistoolin sekä oh-jausjohdon ja laitteen välinen liitäntä.	Käyttäjä
	Ohjausjohto on viallinen Vaihda suihkutusaineletku. Käyttäjä
Paineilmasuihku liian heikko	Suihkupaine on säädetty liian alhaiseksi Säädä suihkupaine korkeammalle. Käyttäjä
	Paineilman syöttöpaine on liian alhainen tai kompressorin syöttömäärä liian vähäinen.	Tarkista paine ja syöttömäärä.	Käyttäjä
	Vedenerottimen suodatinpanos tukkeutunut.	Vaihda vedenerottimen suodatinpanos.	Käyttäjä
	Suihkutusaineletku tai ruiskupistooli tukossa	Anna ruiskutusletkun ja ruiskupistoolin sulaa ja poista tukkeuma. Nosta työpainetta ja/tai pienen-nä kuivajään annostelua.	Käyttäjä
Paineilmasuihkussa ei kuivajääpellettejä	Kuivajään annostelu on kytketty pois päältä (vain Advanced-ruiskupistooli), ruiskupistoo-lin kuivajään annostelupainikkeessa on pu-nainen valo, näytöllä on ilmoitus "Ice off".	Paina Advanced-ruiskupistoolin kuivajään annos-telupainiketta.	Käyttäjä
	Kuivajääsäiliö on tyhjä	Täytä kuivajääsäiliö	Käyttäjä
	Kuivajää on sulanut	Tyhjennä kuivajääsäiliö ja täytä tuoreilla kuivajää-pelleteillä.	Käyttäjä
	Kuivajääsäiliössä oleva tärytin ei toimi	Ota yhteys asiakaspalveluun.	Käyttäjä
	Annostelulaitteen käyttömoottori on ylikuormittunut	Anna annosteluyksikön sulaa	Käyttäjä
	Paineilmavuoto kuivajääsäiliössä	Puhdista annostelulaitteen paineentasauskanava.	Asiakaspal-velu
	Annosteluyksikön annostelulevy viallinen	Vaihda annostelulevy.	Asiakaspal-velu

Tekniset tiedot

Sähköliitäntä
Jännite V 220...240
Virtatyyppi 1~
Taajuus Hz 50
Liitosjohto kW 0,6
Kotelointiluokka IPX4
FI-turvakytkin delta I A:ssa 0,03
Purkausvirta, tyyppi: mA 7,5
Paineilma
Letkun sisähalkaisija tuuma 3/4
Syöttöpaine (maks.) MPa (baaria) 1,6 (16)
Syöttöpaine (min.)	MPa (baaria) 0,2 (2)
Paineilman kulutus	m3/min	2...12
Paineilman laatu	kuiva, öljyvapaa
Suoritustiedot
Suihkupaine (maks.)	MPa (baaria) 1,6 (16)
Kuivajääpellettien läpimitta (maks.)	mm	3
Kuivajään kulutus	kg/h	30...120
Mitat
Kuivajääsäiliön koko	kg	40
Leveys	mm	716
Syvyydet	mm	850
Korkeus	mm	1102
Paino varusteineen	kg	101,5
Paino, käyttövalmiina kuivajääsäiliö täytettynä	kg	140
Rengaspaine (maks.)	MPa (bar)	0,2 (2)
Ruiskutuslaitteiston paino (ruiskutusaineletku, ruiskutuspistooli, työkalulaukku)	kg	10
Maks. ruiskupistoolin takaiskuvoima	N	100
Ruiskupistoolin vääntömomentti (maks.), vain kulmasuuttimella	N	40
Äänenpainetaso L_pA	dB(A)	114
Äänitehon taso L_WA	dB(A)	136
Epävarmuus K	dB(A)	5
Laitteen tärinät
Ruiskupistooli	m/s2	1,2
Suihkutusaineletku	m/s2	1,2

Varusteet

Suojavaatetus

Kokokasvo-suojalasit, huurtumaton, osanro.: 6.321-208.0

Kylmäsuojakäsineet luisumista estävällä profiililla, EN 511 mukainen luokka III, osanro.: 6.321-210.0

Kuulosuojain pääpannalla, osa-nro.: 6.321-207.0

Ruiskuvarustus

Pyörösuihkusuutin, L, pitkä

Osa-nro.: 4.574-019.0

Pyörösuihkusuutin, L, ekstrapitkä

Osa-nro.: 4.574-016.0

Pyörösuihkusuutin, M, pitkä

Osa-nro.: 4.574-018.0

Pyörösuihkusuutin, M, lyhyt

Osa-nro.: 4.130-418.0

Pyörösuihkusuutin, L, lyhyt

Osa-nro.: 4.130-419.0

Laakasuihkusuutin

Osa-nro.: 4.130-423.0

Laakasuihkusisäke, M, 6 mm

Osa-nro.: 4.130-421.0

Laakasuihkusisäke, L, 8mm

Osa-nro.: 4.130-420.0

Laakasuihkusisäke, XL, 10 mm

Osa-nro.: 4.130-422.0

Kulmaruiskuputki 90°

Osa-nro.: 4.321-203.0

Kulmaruiskuputki 105°

Osa-nro.: 4.321-204.0

Suuttimen jatkoputki, pituus 300 mm

Osa-nro.: 4.130-417.0

Käsikahva

Osa-nro.: 6.321-206.0

Murskain

Osa-nro.: 4.110-015.0

Työvalaistus

Osa-nro.: 2.815-422.0

Ruiskuputken suojaletku, muovia, 100 m

Osa-nro.: 6.667-214.0

Takuu

Kussakin maassa on voimassa valtuutta- mamme myyntiorganisaation julkaisemat takuuehdot. Materiaali- ja valmistusvirheis- tä aiheutuvat virheet laitteessa korjaamme takuuaikana maksutta. Takuutapauksessa pyydämme ottamaan yhteyden ostotosit- teen kanssa jälleenmyyjään tai lähimpään valtuutettuun asiakaspalveluun.

EY-vaatimustenmukaisuusva- kuutus

Vakuutamme, että alla mainitut tuotteet vastaavat suunnittelultaan ja rakenteeltaan sekä valmistustavaltaan EU-direktiivien asianomaisia turvallisuus- ja terveysvaatimuksia. Jos tuotteeseen/tuotteisiin tehdään muutoksia, joista ei ole sovittu kanssamme, tämä vakuutus ei ole enää voimassa.

Tuote: Kuivajään ruiskutuslaite

Tyyppi: 1.574-xxx

Yksiselitteiset EU-direktiivit

2011/65/EU

2006/42/EY (+2009/127/EY)

2014/30/EU

2009/125/EG + 2009/1781

Sovelletut harmonisoidut standardit

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 60204-1

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN IEC 63000: 2018

EN 62233: 2008

Sovelletut kansalliset standardit

GS-STE-13 (perustuen)

Allekirjoittaneet toimivat yrityksen johtokunnan puolesta ja sen valtakirjalla.

Dokumentointivastaava:

S. Reiser

Alfred Kärcher SE & Co. KG

Asend „2“: Kuivjää juga (suruõhk ja kuivjää graanulid)

Püstol Advanced (valikuline)

→ Avage lukud.
→ Keerake kaas alla.

Ettevaatust

Lendavatest kuivjää tükkidest lähtuv vigas- tusoht.

→ Sulgege kuivjää mahuti kaas.

Märkus

Komistamisest lähtuv vigastusoht.

m: Kuivjää kogus alates viimasest lähtestamisest.

Ärge kunagi pange kuivjääd suhu.

Rikked, mille kohta ei kuvata teadet

Toode: Kuivjää seade

Tüüp: 1.574-xxx

Plastikiné purškimo antgalio apsauginé

žarna, 100 m
