KÄYTTÖOHJE Power XBoostcharger 8A EINHELL

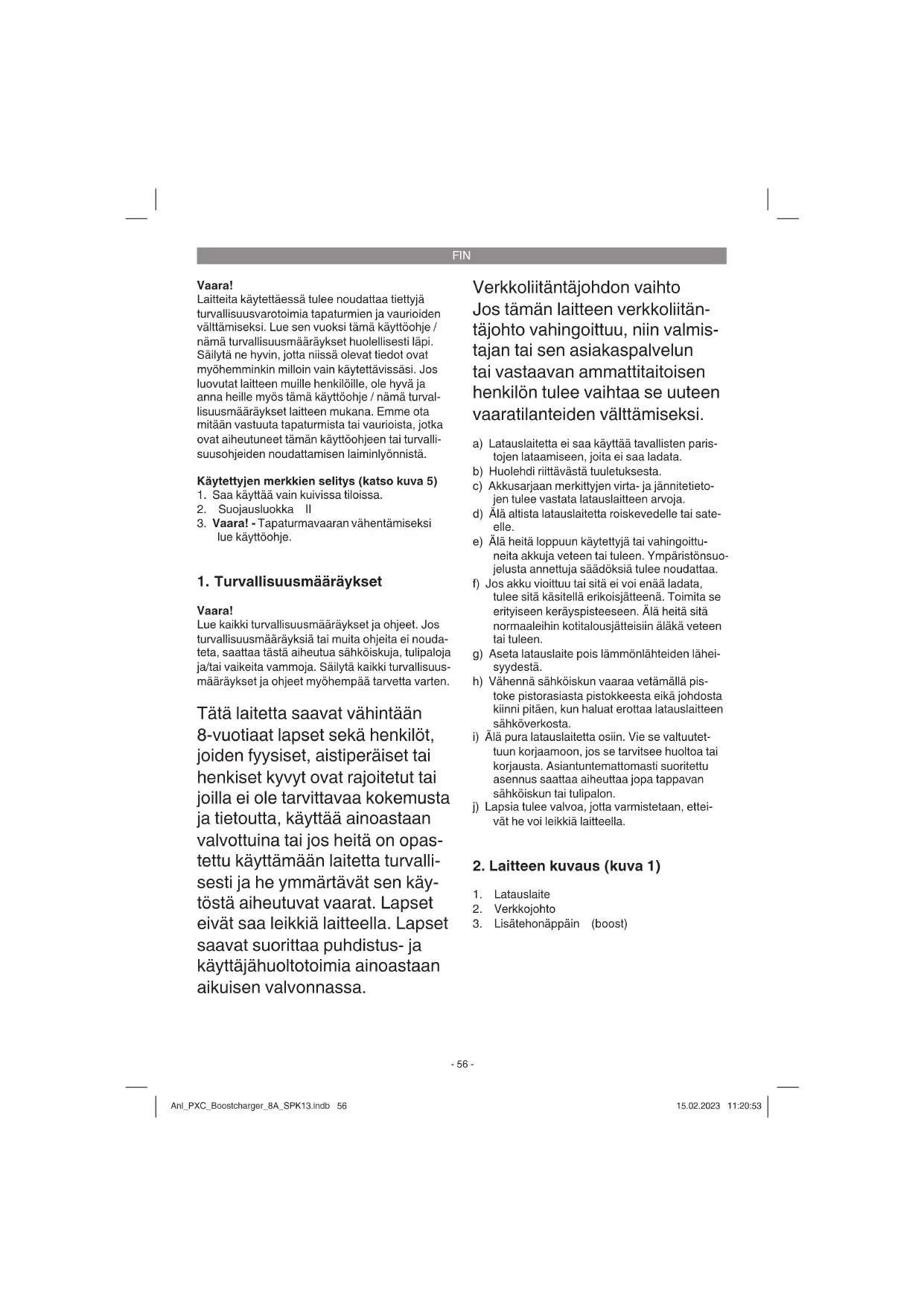

Vaara! Laitteita käytettäessä tulee noudattaa tiettyjä turvallisuusvarotoimia tapaturmien ja vaurioiden välttämiseksi. Lue sen vuoksi tämä käyttöohje / nämä turvallisuusmääräykset huolellisesti läpi. Säilytä ne hyvin, jotta niissä olevat tiedot ovat myöhemminkin milloin vain käytettävissäsi. Jos luovutat laitteen muille henkilöille, ole hyvä ja anna heille myös tämä käyttöohje / nämä turval- lisuusmääräykset laitteen mukana. Emme ota mitään vastuuta tapaturmista tai vaurioista, jotka ovat aiheutuneet tämän käyttöohjeen tai turvalli- suusohjeiden noudattamisen laiminlyönnistä. Käytettyjen merkkien selitys (katso kuva 5)

1. Saa käyttää vain kuivissa tiloissa.

3. Vaara! - Tapaturmavaaran vähentämiseksi

1. Turvallisuusmääräykset

Vaara! Lue kaikki turvallisuusmääräykset ja ohjeet. Jos turvallisuusmääräyksiä tai muita ohjeita ei nouda- teta, saattaa tästä aiheutua sähköiskuja, tulipaloja ja/tai vaikeita vammoja. Säilytä kaikki turvallisuus- määräykset ja ohjeet myöhempää tarvetta varten. Tätä laitetta saavat vähintään 8-vuotiaat lapset sekä henkilöt, joiden fyysiset, aistiperäiset tai henkiset kyvyt ovat rajoitetut tai joilla ei ole tarvittavaa kokemusta ja tietoutta, käyttää ainoastaan valvottuina tai jos heitä on opas- tettu käyttämään laitetta turvalli- sesti ja he ymmärtävät sen käy- töstä aiheutuvat vaarat. Lapset eivät saa leikkiä laitteella. Lapset saavat suorittaa puhdistus- ja käyttäjähuoltotoimia ainoastaan aikuisen valvonnassa. Verkkoliitäntäjohdon vaihto Jos tämän laitteen verkkoliitän- täjohto vahingoittuu, niin valmis- tajan tai sen asiakaspalvelun tai vastaavan ammattitaitoisen henkilön tulee vaihtaa se uuteen vaaratilanteiden välttämiseksi. a) Latauslaitetta ei saa käyttää tavallisten paris- tojen lataamiseen, joita ei saa ladata. b) Huolehdi riittävästä tuuletuksesta. c) Akkusarjaan merkittyjen virta- ja jännitetieto- jen tulee vastata latauslaitteen arvoja. d) Älä altista latauslaitetta roiskevedelle tai sate- elle. e) Älä heitä loppuun käytettyjä tai vahingoittu- neita akkuja veteen tai tuleen. Ympäristönsuo- jelusta annettuja säädöksiä tulee noudattaa. f) Jos akku vioittuu tai sitä ei voi enää ladata, tulee sitä käsitellä erikoisjätteenä. Toimita se erityiseen keräyspisteeseen. Älä heitä sitä normaaleihin kotitalousjätteisiin äläkä veteen tai tuleen. g) Aseta latauslaite pois lämmönlähteiden lähei- syydestä. h) Vähennä sähköiskun vaaraa vetämällä pis- toke pistorasiasta pistokkeesta eikä johdosta kiinni pitäen, kun haluat erottaa latauslaitteen sähköverkosta.

i) Älä pura latauslaitetta osiin. Vie se valtuutet-

tuun korjaamoon, jos se tarvitsee huoltoa tai korjausta. Asiantuntemattomasti suoritettu asennus saattaa aiheuttaa jopa tappavan sähköiskun tai tulipalon. j) Lapsia tulee valvoa, jotta varmistetaan, ettei- vät he voi leikkiä laitteella.

2. Laitteen kuvaus (kuva 1)

3. Lisätehonäppäin (boost)

Latauslaite Tulo ...................... 220-240 V ~ 50-60 Hz, 200 W Lähtö (normaali) ..................... 18 V tasavirta, 3 A Lähtö (tehostettu) ................... 18 V tasavirta, 8 A Huomio! Latauslaitetta saa käyttää ainoastaan Power-X- Charge-sarjan litiumioniparistojen lataamiseen!

4. Käyttö (kuvat 1-3)

1. Vedä akkusarja (a) ulos kahvasta painaen

samanaikaisesti lukituspainiketta (b) alas.

2. Vertaa, vastaako, että tyyppikilvessä annettu

verkkojännite käytettävissä olevaa verkkojän- nitettä. Työnnä latauslaitteen verkkopistoke (1) pistorasiaan. Vihreä LED alkaa vilkkua.

3. Työnnä akku (a) latauslaitteeseen (1).

4. Kohdasta 7 ”latauslaitteen näyttö” löydät tau-

lukon, josta selviävät latauslaitteen valodiodi- näytön merkitykset.

Tehostetulla boost-lataamisella akku ladataan nopeammin kuin tavallisella pikalatauksella. Paina boost-painiketta (3) kytkeäksesi tehos- tetun lataamisen päälle. Se näytetään sinisel- lä LED:illä. (Katso myös kohta 7) Viite! Boost-lataamista suositellaan silloin, kun akun täytyy olla nopeasti jälleen käyttövalmiina. Jos akkua ei tarvita pikaisesti heti käytön jälkeen, lataa se tavallisella pikalatauksella, koska tämä lataustapa on hellävaraisempi litiumioniakulle. Jos akun lataaminen ei onnistu, ole hyvä ja tar- kasta,

onko pistorasiassa verkkojännite

ovatko latauskontaktit moitteettomasti yhdes- sä latauslaitteen kontakteihin. Jos akun lataaminen ei vieläkään onnistu, ole hyvä ja lähetä

sekä ruuvinväännin tekniseen asiakaspalveluumme. Pyydämme ottamaan yhteyttä asiakaspalve- luumme tai myyntipisteeseen, josta laite on ostettu, saadaksesi ohjeet asianmukaista lähettämistä varten. Huolehdi akkujen tai akkukäyttöisen laitteen lähettämisessä ja hävittämisessä siitä, että ne on pakattu erikseen muovipusseihin, jotta vältetään oikosulut ja tulipalo! Jotta akkusarjan elinikä olisi mahdollisimman pit- kä, tulee se aina ladata riittävän ajoissa. Tämä on joka tapauksessa tarpeen, kun huomaat laitteen tehon heikkenevän. Älä koskaan anna akkusarjan tyhjentyä täysin. Tästä seuraa akkusarjan vahin- goittuminen! Latauslaitteen ripustaminen seinälle (kuva 4) Latauslaite voidaan kiinnittää myös seinälle. Seinään tehtävien poranreikien oikean mitan saat latauslaitteen takasivulta. Etäisyydet ≥ 10 cm seinästä (oikealla + vasemmalla) ≥ 100 cm katosta Huomio! Ripustamiseen tulee käyttää sopivia ruuveja, kuten 3,5 mm kupukantaruuveja, jotta vältetään laitteen kotelon vahingoittuminen ja laitteen puto- aminen alas.

5. Puhdistus, huolto

Irrota verkkopistoke ennen kaikkia puhdistustoi- mia. Laitetta ei saa säilyttää kosteassa ympäristössä tai paikoissa, joissa on syövyttäviä kaasuja, vaan se tulee säilyttää kuivassa paikassa poissa lasten ulottuvilta.

Pidä laitteen pinta puhtaana ja pyyhi se puhtaaksi vain kuivalla rievulla.

Laitteen sisällä ei ole muita huoltoa tarvitsevia osia. Laitetta ei saa purkaa osiin. Jos laite on vahingoit- tunut, ota yhteyttä toimittajaan tai valmistajaan. Anl_PXC_Boostcharger_8A_SPK13.indb 57Anl_PXC_Boostcharger_8A_SPK13.indb 57 15.02.2023 11:20:5415.02.2023 11:20:54FIN

6. Käytöstäpoisto ja uusiokäyttö

Laite on pakattu kuljetuspakkaukseen, jotta vältetään kuljetusvauriot. Tämä pakkaus on raaka-ainetta ja sitä voi siksi käyttää uudelleen tai sen voi toimittaa kierrätyksen kautta takaisin raaka-ainekiertoon. Laite ja sen varusteet on valmistettu eri materiaaleista, kuten esim. metal- lista ja muoveista. Toimita vialliset rakenneosat ongelmajätehävitykseen. Tiedustele ohjeita alan ammattiliikkeestä tai kunnanhallitukselta! Koskee ainoastaan EU-maita Älä heitä sähkötyökaluja kotitalousjätteisiin! Euroopan direktiivin 2012/19/EY loppuunkäy- tetyistä sähkö- ja elektronisista laitteista ja sen kansalliseksi laiksi muuntamisen mukaan tulee käytetyt sähkötyökalut koota erikseen ja toimittaa ne ympäristöystävälliseen kierrätykseen. Kierrätysvaihtoehto takaisinlähetykselle: Sähkölaitteen omistaja on velvoitettu laitteen palauttamisen vaihtoehtona vaikuttamaan siihen, että hänen luovuttamansa omaisuus hävitetään asianmukaisesti. Loppuun käytetty laite voidaan tätä varten luovuttaa myös keräyspisteeseen, joka suorittaa sen käytöstäpoiston kansallisten kierrätystalous- ja jätehuoltolakien tarkoittamalla tavalla. Tämä ei koske käytettyihin laitteisiin lii- tettyjä lisävarusteita ja apuvälineitä, joissa ei ole sähköosia. Pyydämme huolehtimaan hävitettäessä siitä, että akut ja valaisuvälineet (esim. hehkulamppu) otetaan laitteesta pois. Tuotedokumentaation ja tuotteen mukana toi- mitettujen papereiden osittainenkin kopiointi tai muu monistaminen on sallittu ainoastaan Einhell Germany AG:n nimenomaisella luvalla. Oikeus teknisiin muutoksiin pidätetään Anl_PXC_Boostcharger_8A_SPK13.indb 58Anl_PXC_Boostcharger_8A_SPK13.indb 58 15.02.2023 11:20:5415.02.2023 11:20:54FIN

7. Latauslaitteen näyttö

Näytön tila Merkitys ja toimenpiteet Sininen LED Punainen LED Vihreä LED Pois Vilkkuu Käyttövalmiustila Latauslaite on liitetty sähköverkkoon ja valmis käyttöön, lat- auslaitteessa ei ole akkua Palaa Pois Lataaminen Latauslaite lataa akun pikalatauksella. Vastaavat latausajat löytyvät suoraan latauslaitteesta. Viite! Todelliset latausajat voivat poiketa hieman annetuista latausajoista. Ne ovat riipüuvaiset akun jäljelläolevasta latau- stehosta. Pois Palaa Akku on ladattu ja valmis käyttöön. (READY TO GO) Sen jälkeen latauslaite kytkeytyy hellävaraiselle lataukselle, kunnes akku on ladattu aivan täyteen. Jätä tätä varten akku vielä noin 15 minuutin ajaksi latauslait- teeseen. Toimenpide: Ota akku pois latauslaitteesta. Irrota latauslaite sähköver- kosta. Vilkkuu Pois Sovitettu lataaminen Latauslaite on siirtynyt hellävaraiseen lataustilaan. Tällöin akkua ladataan turvallisuussyistä hitaammin ja sen lataaminen kestää pitempään. Mahdollisia syitä ovat: -Akkua ei ole ladattu hyvin pitkään aikaan. -Akun lämpötila ei ole ihannealueella. Toimenpide: Odota, kunnes lataaminen on päättynyt, akkua voidaan täs- tä huolimatta ladata edelleen. Vilkkuu Vilkkuu Häiriö Lataaminen ei ole mahdollista. Akussa on vika. Toimenpide: Viallista akkua ei saa enää ladata. Ota akku pois latauslaitteesta. Palaa Palaa Lämpötilahäiriö Akku on liian kuuma (esim. suorassa auringonpaisteessa) tai liian kylmä (alle 0°C) Toimenpide: Ota akku pois ja säilytä sitä 1 päivän ajan huoneenlämmös- sä (n. 20°C). Palaa Päälle/pois/ Vilkkuu Päälle/pois/ Vilkkuu Tehostettu käyttötapa Latauslaite on tehostetulla boost-käyttötavalla. Yllä kuvattu punaisen + vihreän LED:in näyttötila koskee tätä samalla tavoin. Anl_PXC_Boostcharger_8A_SPK13.indb 59Anl_PXC_Boostcharger_8A_SPK13.indb 59 15.02.2023 11:20:5415.02.2023 11:20:54FIN

Takuutodistus Arvoisa asiakas, tuotteemme läpikäyvät erittäin tiukan laadunvalvontatarkastuksen. Mikäli tämä laite ei kuitenkaan toimi moitteettomasti, valitamme tapahtunutta suuresti ja pyydämme sinua kääntymään teknisen asiakas- palvelumme puoleen käyttäen tässä takuukortissa annettua osoitetta. Selvitämme asian mielellämme myös puhelimitse allaolevan palvelunumeron kautta. Takuuvaateiden esittämistä koskevat seuraavat määräykset:

1. Nämä takuuehdot koskevat ainoastaan kuluttajia, ts. luonnollisia henkilöitä, jotka eivät käytä tätä

tuotetta sen enempää pienteollisessa kuin muussakaan itsenäisessä ammatinharjoituksessa. Nämä takuuehdot säätelevät täydentäviä takuusuorituksia, jotka allamainittu valmistaja lupaa uusien laitteidensa ostajille lakimääräisen takuun lisäksi. Ne eivät vaikuta lakimääräisiin takuusuoritus- vaateisiisi millään tavalla. Takuumme on sinulle maksuton.

2. Takuusuoritus kattaa ainoastaan sellaiset hankkimasi allamainitun valmistajan uuden laitteen

puutteellisuudet, jotka todistettavasti aiheutuvat materiaali- tai valmistusvirheistä, ja se on rajattu valintamme mukaan ainoastaan näiden laitteen vikojen korjaamiseen tai laitteen korvaamiseen uu- della. Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu käytettäväksi pienteollisuus-, käsi- työläis- tai ammattitarkoituksiin. Takuusopimusta ei siksi synny, jos laitetta on takuun kestoaikana käytetty pienteollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai siihen on kohdistunut näihin verrat- tavissa oleva rasitus.

3. Antamamme takuu ei kata näitä vaurioita:

- laitteessa esiintyneet vauriot, jotka aiheutuvat asennusohjeen noudattamatta jättämisestä tai asi- antuntemattomasta asennuksesta, käyttöohjeen noudattamatta jättämisestä (kuten esim. liitäntä väärään verkkojännitteeseen tai virtalajiin) tai huolto- ja turvallisuusmääräysten laiminlyönnistä tai laitteen altistamista epänormaaleille ympäristöolosuhteille tai puutteellisesta hoidosta ja huollosta. - laitteessa esiintyneet vauriot, jotka aiheutuvat määräysten vastaisesta tai virheellisestä käytöstä (esim. laitteen ylikuormitus tai hyväksymättömien liitostyökalujen tai varusteiden käyttö), vieraiden esineiden tunkeutumisesta laitteeseen (esim. hiekka, kivet tai pöly, kuljetusvauriot), väkivoiman käy- töstä tai ulkopuolisista tekijöistä (esim. putoamisesta aiheutuneet vahingot). - laitteessa tai sen osissa esiintyneet vauriot, jotka aiheutuvat käytöstä johtuvasta, tavanomaisesta tai muuten tavallisesta kulumisesta.

4. Takuuajan kesto on 24 kuukautta ja se alkaa laitteen ostopäivästä. Takuuvaateet tulee esittää en-

nen takuuajan päättymistä kahden viikon kuluessa siitä, kun olet havainnut vian. Takuuvaateiden esittäminen takuuajan päätyttyä ei ole mahdollista. Laitteen korjaus tai vaihto ei johda takuuajan pitenemiseen tai laitteen tai siihen mahdollisesti asennettujen varaosien takuuajan alkamiseen uu- delleen alusta. Tämä koskee myös paikan päällä suoritettuja palveluja.

5. Viallista laitetta koskevat takuuvaateet tulee esittää osoitteella: www.Einhell-Service.com. Pidä

uuden laitteesi ostotosite tai muu ostonäyttö valmiina. Ilman vastaavia tositteita tai tyyppikilpeä meil- le lähetettyjen laitteiden osalta takuuvaateet on suljettu pois, koska mahdollisuudet laitteen tunnista- miseen puuttuvat. Mikäli takuumme kattaa laitteen vian, asiakkaalle toimitetaan korjattu tai uusi laite viipymättä. Tietysti korjaamme mielellämme korvausta vastaan myös sellaiset laitteiden viat, jotka eivät kuulu tai eivät enää kuulu takuumme piiriin. Lähetä tätä varten laite teknisen asiakaspalvelumme osoitteeseen. Kuluvien osien, käyttöosien ja puuttuvien osien suhteen viittaamme tämän takuun rajoituksiin, jotka on selostettu tämän käyttöohjeen asiakaspalvelutiedoissa. Anl_PXC_Boostcharger_8A_SPK13.indb 60Anl_PXC_Boostcharger_8A_SPK13.indb 60 15.02.2023 11:20:5415.02.2023 11:20:54SLO
