Tuotetyyppi	Langaton Bluetooth-kuuloke
Merkki	Motorola
Malli	H680
Mitat (kuuloke)	Noin 5 cm (pituus) x 2 cm (leveys) x 1,5 cm (syvyys)
Paino	Noin 10 g
Virtalähde	Sisäänrakennettu ladattava litiumioniakku
Akun tyyppi	Ladattava latauskotelon kautta
Latausaika	Noin 2 tuntia 30 minuuttia
Puheaika	Jopa 7 tuntia
Valmiusaika	Jopa 200 tuntia
Langaton tekniikka	Bluetooth
Bluetooth-kantama	Noin 10 metriä
Tuetut Bluetooth-profiilit	Kuuloke (HSP) ja handsfree (HFP)
Päätoiminnot	Puhelujen vastaanotto/lähetys, puhelun hylkääminen, viimeisen numeron uudelleenvalinta, äänivalinta, hiljainen tila
Merkkivalot	Punainen, sininen, violetti LED tilasta riippuen
Äänimerkit	Soittoääni, vahvistuspiippaukset, heikko akku jne.
Yhteensopivuus	Bluetooth-yhteensopivat matkapuhelimet
Pakkauksen sisältö	H680-kuuloke, latauskotelo, verkkolaturi, korvakärkiä (useita kokoja)
Huolto ja puhdistus	Puhdista pehmeällä ja kuivalla liinalla. Älä käytä kemikaaleja.
Turvallisuus	Älä hävitä kotitalousjätteen mukana. Kierrätä paikallisten määräysten mukaisesti.
Varaosat ja korjattavuus	Sisäänrakennettu akku, jota käyttäjä ei voi vaihtaa. Ota yhteys Motorolan valtuutettuun huoltokeskukseen.
Yleiset tiedot	CE-vaatimustenmukaisuusvakuutus. Katso www.motorola.com/rtte.

Usein kysytyt kysymykset - H680 MOTOROLA

Kuinka paritan Motorola H680 -kuulokkeeni puhelimeni kanssa?

Kytke kuuloke päälle. Merkkivalo vilkkuu sinisenä, jos se on paritustilassa. Ota puhelimessasi Bluetooth käyttöön ja etsi laitteita. Valitse luettelosta Motorola H680. Jos kysytään, anna koodi 0000. Kun paritus on onnistunut, merkkivalo vilkkuu hitaasti sinisenä.

Mitä teen, jos kuulokkeeni ei lataudu?

Varmista, että kuuloke on sammutettu ennen latauskoteloon asettamista. Tarkista, että latauskoskettimet ovat puhtaat ja kohdakkain. Punainen merkkivalo syttyy osoittamaan latausta. Jos merkkivalo ei syty 1 minuutin kuluessa, kokeile toista laturia tai ota yhteys tukeen.

Kuinka sammutan H680-kuulokkeen?

Liikuta virtakytkin asentoon OFF (pois päältä). Merkkivalo sammuu kokonaan.

Mitä kuulokkeen eri merkkivalot tarkoittavat?

Punainen tasainen merkkivalo osoittaa latausta. Violetti tasainen osoittaa päälle/pois päältä -toimintoa. Sininen tasainen osoittaa paritus- tai yhteystilaa. Hidas sininen vilkkuminen: valmiustila. Nopea sininen vilkkuminen: saapuva puhelu. Hidas punainen vilkkuminen: kuuloke passiivinen. Nopea punainen vilkkuminen: akku heikko.

Voinko käyttää kuuloketta vasemmassa korvassa?

Kyllä, Motorola H680 -kuuloketta voidaan käyttää vasemmassa tai oikeassa korvassa. Poista korvalehti vasenta korvaa varten ja kiinnitä se uudelleen toiselle puolelle. Katso lisätietoja ohjeen kuvista 3 ja 4.

Kuinka hylkään saapuvan puhelun?

Paina äänenvoimakkuuspainiketta pitkään, kunnes kuulet 2 laskevaa äänimerkkiä. Tämä hylkää puhelun.

Kuinka soitan viimeisen numeron uudelleen?

Paina puhelupainiketta pitkään, kunnes kuulet 2 nousevaa äänimerkkiä. Kuuloke soittaa viimeksi valitun numeron.

Mitä teen, jos kuulokkeeni ei käynnisty?

Tarkista, että akku on ladattu asettamalla kuuloke latauskoteloon. Jos punainen merkkivalo ei syty, kokeile toista laturia. Jos ongelma jatkuu, ota yhteys Motorolan tukeen.

Kuinka poistan merkkivalon käytöstä?

Sammuta kuuloke, paina sitten molempia äänenvoimakkuuspainikkeita pitkään samalla, kun kytket kuulokkeen takaisin päälle. Tämä poistaa merkkivalon käytöstä seuraavaan käynnistykseen asti.

Kuinka kauan akku kestää puheluissa?

Puheaika voi olla jopa 7 tuntia täyden latauksen jälkeen. Täysi lataus kestää noin 2 tuntia 30 minuuttia.

KÄYTTÖOHJE H680 MOTOROLA

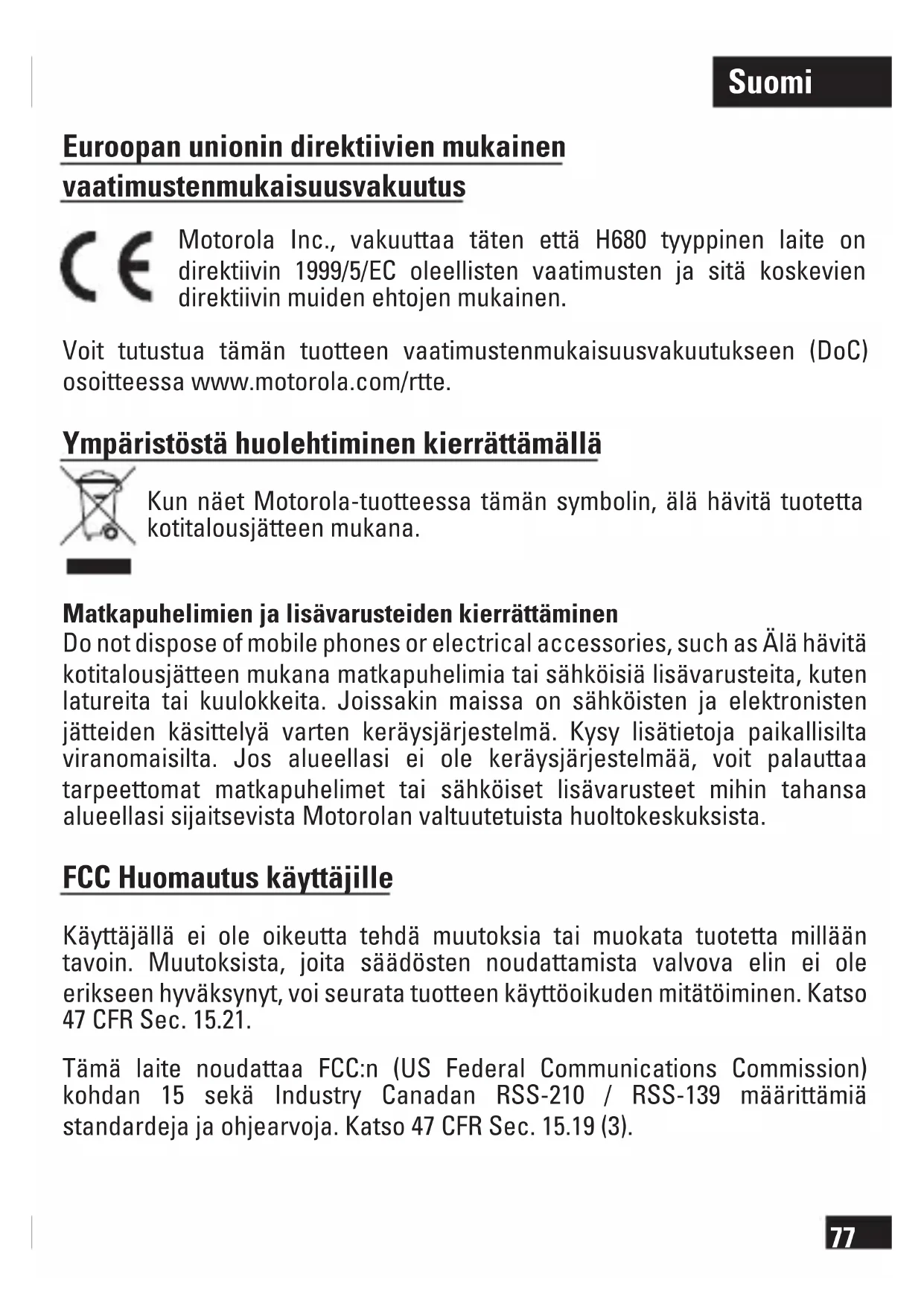

Euroopan unionin direktiivien mukainen vaatimustenmukaisuusvakuutus

Motorola Inc. vakuuttaa täten, että H680-tyyppinen laite on direktiivin 1999/5/EC oleellisten vaatimusten ja sitä koskevien direktiivin muiden ehtojen mukainen.

Voit tutustua tämän tuotteen vaatimustenmukaisuusvakuutukseen (DoC) osoitteessa www.motorola.com/rtte.

Ympäristöstä huolehtiminen kierrättämällä

Kun näet Motorola-tuotteessa tämän symbolin, älä hävitä tuotetta kotitalousjätteen mukana.

Matkapuhelimien ja lisävarusteiden kierrättäminen

Älä hävitä matkapuhelimia tai sähköisiä lisävarusteita, kuten latureita tai kuulokkeita, kotitalousjätteen mukana. Joissakin maissa on sähköisten ja elektronisten jätteiden käsittelyä varten keräysjärjestelmä. Kysy lisätietoja paikallisilta viranomaisilta. Jos alueellasi ei ole keräysjärjestelmää, voit palauttaa tarpeettomat matkapuhelimet tai sähköiset lisävarusteet mihin tahansa alueellasi sijaitsevista Motorolan valtuutetuista huoltokeskuksista.

FCC Huomautus käyttäjille

Käyttäjällä ei ole oikeutta tehdä muutoksia tai muokata tuotetta millään tavoin. Muutoksista, joita säännösten noudattamista valvova elin ei ole erikseen hyväksynyt, voi seurata tuotteen käyttöoikeuden mitätöiminen. Katso 47 CFR Sec. 15.21.

Tämä laite noudattaa FCC:n (US Federal Communications Commission) kohdan 15 sekä Industry Canadian RSS-210 / RSS-139 määrittämiä standardeja ja ohjearvoja. Katso 47 CFR Sec. 15.19 (3).

Ennen aloittamista

Katso kuva 1 sivulla 1.

Käytä hetki aikaa H680 Bluetooth-käsivapaa-kuulokkeeseen tutustumiseen ennen kuin aloitat sen käytön. Kuulokkeen mukana toimitetaan latauskotelo kuulokkeen säilyttämistä ja lataamista varten.

Bluetooth-kuuloke

1. Virtapainike
2. Soittopainike
3. Merkkivalo
4. Mikrofoni
5. Latausliittimet
6. Äänenvoimakkuuspainikkeet
7. Kaiutin

Latauskotelo

1. Laturiliitäntä
2. Latausliittimet
3. Laturin kansi

Kuulokkeen kantaminen

Katso kuva 2 sivulla 2.

H680-kuulokkeen mukana toimitetaan useita kuulokenappeja. Kuulokenappi asetetaan kuulokkeen kaiutinosan päähän. Kun kuuloketta käytetään, kuulokenappi sovitetaan korvan päälle. Kuulokkeen äänenlaatu määräytyy suurelta osin sen mukaan, kuinka hyvin nappi sopii korvaan. Tämän vuoksi kaikkia kuulokenappeja kannattaa kokeilla.

Voit käyttää H680-kuuloketta vasemmalla tai oikealla korvallasi. Kuuloke on alustavasti säädetty oikealle korvalle.

Kuulokkeen asettaminen korvalle:

Katso kuva 3 sivulla 2.

Kuulokkeen käyttäminen vasemmalla korvalla: katso kuva 4 sivulla 2.

Kuulokkeen lataaminen

Katso kuva 5 sivulla 3.

Tärkeä: Kuuloke on suljettava latauksen ajaksi.

1. Kiinnitä Motorola-laturi latauskotelon laturiliitäntään.
2. Aseta kuuloke latauskoteloon. Varmista, että kuulokkeen ja latauskotelon latausliittimet ovat vastakkain.

Merkkivalo palaa punaisena, kun akku latautuu. Merkkivalon syttyminen voi kestää jopa minuutin. Kun kuulokkeen akku on täynnä (noin 2,5 tunnin kuluttua), merkkivalot sammuvat.

Huomautus: Kuuloketta ei voi käyttää lataamisen aikana.

Kuulokkeen säilyttäminen

Katso kuva 6 sivulla 3.

Voit ladata ja säilyttää kuuloketta latauskotelossa.

Kun kuuloke ei ole käytössä, se tulisi pitää latauskotelossa. Muista sammuttaa kuulokkeesta virta ennen sen asettamista latauskoteloon.

Latauskotelon kansi voidaan asettaa kotelon päälle tai sen alle pöytäkäyttöä varten.

Kuulokkeen virran kytkeminen ja katkaiseminen

Katso kuva 7 sivulla 4.

Kytke virta kuulokkeeseen liu'uttamalla virtakytkintä kohti kuulokkeen virtasymbolia. Merkkivalo palaa tasaisen purppurana useita sekunteja ja vilkkuu sitten sinisenä (jos linkin ja yhteyden muodostus toisen laitteen kanssa on onnistunut) tai palaa sinisenä (jos valmiina linkitykseen).

Sammuta kuulokkeen virta liu'uttamalla virtakytkintä toiseen suuntaan. Merkkivalo sammuu.

Kuulokkeen linkittäminen

Puhelimen Bluetooth-ominaisuus on oletusarvon mukaan pois käytöstä. Puhelimen Bluetooth-toiminnon on oltava käytössä, jotta kuuloketta voi käyttää. Ohjeet ovat puhelimen käyttöoppaassa.

Huomautus: Bluetooth on käytössä, kunnes se poistetaan käytöstä.

Kuuloke on linkitettävä puhelimen kanssa ennen sen käyttämistä.

1. Varmista, että kuuloke on linkitystilassa

Poista kuuloke latauskotelosta ja kytke siihen virta.

Merkkivalo vilkkuu merkkinä linkittämisen alkamisesta. Kun sininen merkkivalo hetken kuluttua jää palamaan, kuulokkeet ovat linkinmuodostustilassa.

Jos kuuloke ei mene linkinmuodostustilaan, katso kohtaa Vianmääritys.

2. Määritä puhelin etsimään kuuloketta

• Etsi laitteet puhelimen avulla. Lisätietoja laitehausta on puhelimen käyttöoppaassa. Puhelin tuo näytöön luettelon kaikista löytämistään Bluetooth-laitteista.
• Valitse löytyneiden laitteiden luettelosta Motorola H680 ja vahvista valinta noudattamalla näytöön tulevia kehotteita.
• Kun puhelin pyytää tunnusta, kirjoita tunnus 0000 ja vahvista se.

Linkin muodostaminen on onnistunut, kun kuulokkeen merkkivalo alkaa vilkkua sinisenä.

Testaus ja käyttö

Puhelin ja kuuloke on nyt linkitetty, ja voit soittaa ja vastaanottaa puheluja. Voit kokeilla, että linkki toimii oikein. Aseta kuuloke korvan päälle ja soita puhelu puhelimella. Kuulokkeesta kuuluu soittoääni.

Kun olet linkittänyt puhelimen ja kuulokkeen, sinun ei tarvitse toistaa näitä vaiheita aina, kun käytät kuuloketta.

Kuulokkeen käyttäminen: Puheluiden soittaminen ja vastaanottaminen

Kuuloke tukee sekä handsfree- että kuulokeprofiilia.

Profiili, jota puhelimesi tukee, vaikuttaa puhelimen toimintojen käyttämiseen.

Lisätietoja on puhelimen käyttöoppaassa.

Huomautus: Osa toiminnoista määräytyy puhelimen tai verkon mukaan.

Toiminto	Toimenpide
Puheluun vastaaminen	Paina soittopainiketta.
Puheluon lopettaminen	Paina soittopainiketta.
Puheluon hylkäminen	Pidä jompaakumpaa änenvoimakkuuspainiketta
painettuna, kunnes kuulet 2 alenevaa merkkiäntä.
Soita viimeisimpäään numeroon	Pidä soittopainiketta painettuna, kunnes kuulet
2ousevaa merkkiäntä.
Soita äänivalintapuhelu	Paina soittopainiketta ja sano nimi änimerkin
jälkeen.
Vastaa toiseen tulevaan puheluun	Paina soittopainiketta.
Poista merkkivalo käytöstä	Sammuta kuulokkeen virta.
Pidä molempia änenvoimakkuuspainikkeita
painettuina JA kytke samanaikaisesti
kuulokkeeseen	vi
Mykistä puhelu tai poista mykistys	Paina molempia änenvoimakkuuspainikkeita.

Merkkivalot

Kun laturi on kytkettynä

Kuulokkeen merkkivalo Kuulokkeen tila
Tasainen punainen Lataus käynissä.
Sammunut	Lataus	on

Kun laturi ei ole kytkettynä

Kuulokkeen merkkivalo Kuulokkeen tila
Sammunut	Virta	katkaistu.
Tasainen purppura Virtaa kytketään/katkaistaan.
Tasainen sininen Linkitetty/yhteystila.
10 nopeaa purppuraa välähdystä Yhteyden muodostaminen onnistui.
Hidas sininen ∀lke Valmiustila (ei puhelua).
Nopea sininen ∀lke Saapuva puhelu.
Hidas sininen syke Yhdistetty (puhelu käynnissä).
Hidas purppura syke Yhdistetty (puhelu mykistetty).
Hidas punainen ∀lke Lepotila (ei yhdistetty).
Nopea punainen ∀lke Akku vähissä.

Huomautus: Jos puhelu tai toimettomuus jatkuu 30 minuuttia, valo lakkaa vilkkumasta akun säästämiseksi, mutta kuuloke on yhä valmiustilassa.

Äänimerkit

Äänimerkki	Kuulokkeen	tila
Soittoäni	Saapuva	puhelu.
Yksittäinen korkea merkäääni Ei yhteyttä puhelinverkkoon.
Merkäääni korkeasta matalaan Puhelu lopetetu.
Yksittäinen korkea Äänenvoimakkuus säädetty suurimmalle tai merkäääni, kun painat pienimmälte mahdolliselle.Äänenvoimakkuusnäppäintä
2 nousevaa merkäääntä Mykistys käytössä.
2 laskevaa merkäääntä Mykistys poistetu käytõstä.
Merkäääni matalasta korkeaan Linkitysvahvistus/äänitoiminnot.
Ei merkäääntä, Kantaman ulkopuolella.mutta huononeva äänenlaatu
2 merkäääntä toistuu Akku vähissä.30 sekunnin välein

Vianmääritys

Kuuloke ei lataudu

Varmista, että kuulokkeen virta ei ole päällä. Kuuloke ei lataudu, jos virta on päällä.

Kuuloke ei siirry linkitystilaan

Varmista, että kuulokkeeseen aikaisemmin linkitetyt laitteet ovat pois päältä. Jos merkkivalo ei pala tasaisena sinisenä, sammuta sekä laite että kuuloke, odota 10 sekuntia ja kytke kuulokkeeseen jälleen virta. Odota, kunnes merkkivalo palaa tasaisena sinisenä, jolloin kuuloke on linkitystilassa.

Puhelin ei löydä kuuloketta

Varmista, että kuulokkeen sininen merkkivalo palaa tasaisesti, kun puhelin etsii laitteita.

Kuuloke toimi aikaisemmin, mutta on nyt lakannut toimimasta

Varmista, että puhelimeen on kytketty virta ja sen Bluetooth-ominaisuus on käytössä.

Jos Bluetooth-toiminto on poistettu käytöstä tai se oli otettu käyttöön vain tilapäisesti, saatat joutua käynnistämään Bluetooth-toiminnon uudelleen sekä muodostamaan puhelimen ja kuulokkeen välisen linkin uudestaan.

Lisätietoja on Web-sivustossamme osoitteessa www.motorola.com. Voit myös soittaa Motorolan puhelinpalveluun: 0800 117 036.

Katso kuva 1, sivu 1.

Katso kuva 2, sivu 2.

Katso kuva 3, sivu 2.

Katso kuva 4, sivu 2.

Kuulokkeiden lataaminen

Katso kuva 5, sivu 3.

Katso kuva 6, sivu 3.

Pakkauksen sisältö: laturi ja kotelo, joita voidaan käyttää kuulokkeiden lataamiseen ja säilyttämiseen.

Katso kuva 7, sivu 4.
