KASUTUSJUHEND BP 2.000-18 Barrel Kärcher

Sovellettavat EU-direktiivit

2014/35/EU

2014/30/EU

2011/65/EU

Nõuetekohane kasutamine.... 96

Keskkonnakaitse 96

Seadme kirjeldus.... 96

Käikuvõtmine 96

Käitus 97

Transport 97

Ladustamine....97

Hooldus ja jooksevremont 97

Abi häirete korral 97

Tehnilised andmed 98

EL vastavusdeklaratsioon....98

Üldised juhised

Enne seadme esmast kasutamist lugege see akupaki algupärane kasutusjuhend ja ohutusbi. Toimige sellele vastavalt.

Hoidke mölemad brošüürid hilisemaks kasutamiseks või järgmise omaniku tarbeks alles.

Ohutusjuhised Pump

Enne seadme esmast kasutamist lugege need ohutusjuhised ja originaalkasutusjuhend läbi. Toimige neile vastavalt. Hoidke mölemad brošüürid hilisemaks kasutamiseks või järgmise omaniku tarbeks alles.

- Lisaks kasutusjuhendis esitatud juhistele tuleb Teil arvesse võtta ka seadusandja üldisi ohutusalaseid ja õnnetuse ennetamise eeskirju.

- Seadmele paigaldatud hoiatussildid ja osutavad sildid annavad olulisi juhiseid ohutuks käituseks.

Ohuastmed

⚠️OHT

- Viide vahetult ähvardavale ohule, mis võib põhjustada raskeid kehavigastusi või lõppeda surmaga.

△HOIATUS

- Viide võimalikule ohtlikule olukorrale, mis võib põhjustada raskeid kehavigastusi või lõppeda surmaga.

⚠ETTEVAATUS

- Viide võimalikule ohtlikule olukorrale, mis võib põhjustada kergeid vigastusi.

TÄHELEPANU

- Viide võimalikule ohtlikule olukorrale, mis võib põhjustada varakahjusid.

Üldised ohutusjuhised

⚠️OHT

- Lämbumisoht. Hoidke pakendikiled lastest eemal.

△HOIATUS

- Isikud, kellel on vähenenud füüsilised, sensoorsed või vaimsed võimed või kellel puuduvad vastavad ko-gemused ja teadmised, tohivad seadet kasutada ainult järelevalve all või kui neid on õpetatud seadme ohutu kasutamise osas ja nad mõistavad sellest tule-nevaid ohte.

- Teostage laste üle järelevalvet kindlustamaks, et nad seadmega ei mängi.

- Lapsed alates 8. eluaastast tohivad seadet käitada ainult siis, kui nende ohutuse eest vastutav isik on neid kasutamise osas juhendanud ning nad on möist-nud sellest tulenevaid ohte.

- Lapsed tohivad puhastust ja kasutaja hooldust läbi viia ainult järelvalve all.

Elektrilöögi oht

⚠️ OHT • Paigaldage elektrilised pistikühendused ainult üleujutuskindlasse piirkonda. • Pumpa ei tohi käitada, kui ujumisbasseinis või aiatiigis viibib inimesi.

TÄHELEPANU • Ärge käitage seadet püsivalt vihma käes või niisketes ilmastikuoludes. • Pange sea-de üles seisu- ja üleujutuskindlalt.

Käitamine

⚠️ OHT • Plahvatusoht

- Ärge pumbake söövitavaid, kergesti süttivaid või plahvatusohtlikke vedelikke, nt petrooleum, bensiin, happed või nitrolahjendi.

- Ärge käitage seadet tule- ja plahvatusohtlikus kesk-konnas

⚠ ETTEVAATUS • Ônnetusjuhtumid või kahjustused seadme ümberkukkumise tõttu. Te peate enne kõiki tegevusi seadmega või seadmel looma seisustabiilsuse. • Selle seadmega pumbatav vesi ei ole joogivesi.

TÄHELEPANU • Ärge pumbake määrdeid, ölisid ega soolvett. • Ärge pumbake tualettseadmetest heitvett ega mudast vett, mille voolavus on väiksem kui puhtal veel. • Ärge pumbake vett, mille temperatuur on körgem kui 35°C.

Hooldus ja jooksevremont

⚠ HOIATUS • Lülitage seade enne köiki hoolit-sus- ja hooldustegevusi välja ja eemaldage akupakk.

ETTEVAATUS • Laske remonditöid, varuosade paigaldamist ja töid elektriliste detailide kallal teha ainult volitatud klienditeenindusel.

Transport

⚠ ETTEVAATUS • Ônnetusjuhtumid või kahjustused seadme ümberkukkumise töttu. Te peate enne köiki tegevusi seadmega või seadmel looma seisustabiilsuse. • Ônnetus- ja vigastusoht. Järgige transportimisel ja ladustamisel seadme kaalu, vt peatükki Tehnilised andmed kasutusjuhendist.

Ohutusseadised

⚠ETTEVAATUS

Puuduvad või muudetud ohutusseadised

Ohutusseadised on ette nähtud Teie kaitseks.

Ärge kunagi muutke või hiilige kõrvale ohutusseadis- test.

Nõuetekohane kasutamine

Antud seade on välja töötatud erakasutuseks ning ei ole ette nähtud tööstusliku kasutamise koormusele. Tootja ei vastuta võimalike kahjude eest, mis on põhjustatud mittesihtotstarbelisest kasutamisest või valest käsitse-misest.

Seade on möeldud eelkõige vihmavee väljatõmbami-seks selleks ettenähtud kogumismahutitest.

Pumbatavad vedelikud

• Vesi määrdumisastmega kuni tera suurusega 0,5 mm.
• Basseinivesi (eeldusel, et lisaaineid on doseeritud sihtotstarbekohaselt).
  • Puhastusvahendi lahus.

Pumbatava vedeliku temperatuur ei tohi ületada 35 °C.

Märkus

Seade ei tohi kuivalt töötada kauem kui 20 minutit. Kuivkäigukaitse puudub.

Keskkonnakaitse

Pakkematerjalid on taaskasutatavad. Utiliseerige pakendid keskkonnasäästlikult.

Elektrilised ja elektroonilised seadmed sisalda- vad väärtuslikke taaskasutatavaid materjale ja sageli koostisosi nagu patareid, akud või öli, mis võivad vale ümberkäimise või vale utiliseerimise korral kujutada potentsiaalset ohtu inimeste tervisele ja keskkonnale. Seadme nõuetekohaseks käitamiseks on neid koostisosi siiski vaja. Selle sümboliga tähistatud seadmeid ei tohi utiliseerida koos olmeprügiga.

Juhised koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate aadressilt: www.kaercher.com/REACH

Kasutage ainult originaaltarvikuid ja originaalvaruosi, mis tagavad seadme ohutu ja häireteta käituse. Informatsiooni tarvikute ja varuosade kohta leiate www.kaercher.com alt ning käesoleva juhendi löpust.

Tarnekomplekt

Seadme tarnekomplekt on kujutatud pakendil. Lahtipakkimisel kontrollige, kas pakendi sisu on täielik. Puudu-olevate tarvikute või transpordikahjustuste korral teavitage oma edasimüüjat.

Garantii

Igas riigis kehtivad meie volitatud müügiesindaja antud garantiitingimused. Seadmel esinevad mistahes rikked kõrvaldame garantiijajal tasuta, kui põhjuseks on materjali- või tootmisviga. Garantiijuhtumil pöörduge ostu tõendava dokumendiga oma edasimüüja või lähima volitatud klienditeeninduse poole.

(Aadressi vt tagaküljelt)

Seadme kirjeldus

Selles kasutusjuhendis kirjeldatakse maksimaalse varustustega seadet. Olenevalt mudelist on tarnekomplektis erinevusi (vt pakendit).

Jooniseid vt graafika leheküljelt

Joonis A

① Peamoodul ja akuhoidik
② Kaitsekate (akupakk)
③ Seadmelüliti sisse / välja
④ Voolikujuhik
⑤ Ühendusvoolik 12 "
⑥ Peamooduli / pumba ühenduskaabel
⑦ Voolikuliitmik ^1/2 "- ^5/8 ."
⑧ Kraaniühendus G ^3/_4 " (26,5 mm)
⑨ Pump
⑩*Kiirlaadija Battery Power 18V
⑪*Akupakk Battery Power 18V
⑫Filter
13 Voolikuliitmik
⑭Ülekoormuskaitse lüliti
15Hoidelook
*Ei sisaldu tarnekomplektis.

Akupakk

Seadet saab käitada 18 V Kärcher Battery Power akupakiga.

Käikuvõtmine

Vooliku monteerimine

1. Demonteerige voolikuliitmik ja voolikuühendus vooliku ühest otsast.
   Joonis B
2. Juhtige voolik läbi voolikujuhiku.
   Joonis C
3. Monteerige taas voolikuühendus ja voolikuliitmik.
   Joonis C
4. Ühendage voolik pumbaga.
   Joonis D

Akupesaga haardeserva hoidiku paigaldamine

1. Monteerige voolikujuhik vajaduse korral haardeserva hoidiku külge.

Joonis E

Märkus

Voolikujuhiku valimiseks on 3 asendit:

1 Montaaž haardeserva hoidikust vasakule.

2 Montaaž haardeserva hoidikust paremale.

1 Montaaž haardeserva hoidikust vasakule. 2 Montaaž haardeserva hoidikust paremale.

3 Lahtine montaaž haardeserva külge.

Joonis G

1. Lükake haardeserva hoidik mahutiservale, kuni on tagatud kindel asetus.

Joonis F

Märkus

Haardeserva hoidikut ei tohi paigaldada maapinnast körgemale kui üks meeter.

Märkus

Ärge kastke haardeserva hoidikut vee alla.

1. Seadke pump stabiilses asendis veemahuti tugevale aluspinnale.

Joonis H

Märkus

Imemispiirkonda ei tohi saasteainetega blokeerida.

Pikendusvooliku / tarvikute külgeühendmine

1. Ühendage pikendusvoolik eritarvikutega (ei sisaldu tarnekomplektis) voolikuliitmiku külge.

Joonis I

1. Avage kaitsekate ülespoole.

2. Lükake akupakk seadme pessa, kuni see kuuldavalt fikseerub.

Joonis J

1. Sulgege kaitsekate.

Käitus

Käitamine

⚠️OHT

Oht elule elektrilöögi töttu!

Pinget juhtivate osade või pumbatava vedeliku puudutamisel esineb elektrilöögi töttu oht elule.

Ärge puudutage pinget juhtivaid osi ega pumbatavat vedelikku.

Märkus

Selleks, et pump automaatselt sisse imeks, peab see seisma vedelikus vähemalt 3 cm.

Kui pumpamisprotsessi eeldused (veetaseme posit-sioon / tasemelüliti) on tagatud, käivitub pump kohe pärast akupaki sisselükkamist.

1. Vajutage seadmelülitit.

2. Pump lülitub sisse.

Käituse lõpetamine

Märkus

Saasteained võivad ladestuda ja põhjustada talitlushäireid.

1. Loputage pump iga kasutuse järel puhta veega läbi. See kehtib eelkõige pärast kloorisisaldusega vee või muude vedelike pumpamist, mis jätavad jääke.

2. Lülitage pump välja, vajutades seadmelülitit.

3. Võtke akupakk välja.

Transport

△HOIATUS

Enne seadme ladustamist või transportimist lülitage seade välja, laske sel maha jahtuda ja eemaldage aku-pakk.

- Seadme kandmine.

TÄHELEPANU

Lahtiselt põrandal asuvad kaablid ja voolikud

Komistusoht

Pidage seadme nihutamisel mobiilse käituse ajal silmas kaableid ja voolikuid.

- Seadme transportimine söidukites. a Kindlustage seade libisemise ja ümberkukkumise vastu.

Ladustamine

TÄHELEPANU

Külmumisoht

Mitte täielikult tühjendatud seadmed võivad külma töttu kahjustada saada.

Tühjendage seade ja tarvikud täielikult.

Kaitske seadet külma eest.

Hooldus ja jooksevremont

Seade on hooldusvaba, st Te ei pea regulaarseid hool-dustöid teostama.

Pumba loputamine

1. Kui pumbati lisanditega vett, siis loputage pumpa pärast iga kasutuskorda puhta veega.

Eelfiltri puhastamine

Kontrollige eelfiltrit määrdumise suhtes ja vajaduse korral puhastage.

Joonis K

1. Eemaldage eelfilter.

2. Puhastage eelfiltrit voolava vee all.

3. Loputage vajaduse korral mustusejäägid pumbast välja.

TÄHELEPANU

Ebasobivate määrdeainete kasutamine

Tihendite kahjustus

Kasutage Kärcheri teeninduse kaudu saadavat määret (6.288-143.0).

Kasutage tihendite jaoks ainult mineraalõlivaba määret.

1. Raske liikuvuse korral määrige tihendeid.

2. Pange eelfilter ilma jõudu kasutamata täiteotsakusse. Pidage seejuures silmas öiget paigaldusasendit (väljalõiked).

Abi häirete korral

Häiretel on tihti lihtsad põhjused, mille te suudate ise kõrvaldada järgneva ülevaate abil. Kahtluse korral või siin mittenimetatud häire/abi puhul pöörduge palun tun-nustatud klienditeeninduse poole.

Pump töötab, aga ei pumpa

Mustuseosakesed blokeerivad imemispiirkonna.

1. Puhastage imemispiirkond.

Õhk pumbas

1. Lülitage pumbalüliti mitu korda sisse ja välja, kuni vedelik on sisse imetud.

(Ainult manuaalse käituse korral) Veetase alla miini-mumtaseme

1. Võimaluse korral ärge kastke pumpa sügavamale pumbatava vedeliku sisse.

Survevoolik ummistunud

1. Puhastage survevoolik.

Pump ei käivitu või jääb käituse ajal järsku seisma Vooluvarustus katkenud

1. Kontrollige, kas aku on õigesti sisse pandud.

Akut ei saa enam laadida

1. Aku tuleb asendada uuega.

Mootoris olev termokaitselüliti on mootori ülekuumene- mise töttu pumba välja lülitanud.

1. Laske pumbal maha jahtuda, puhastage imemispiirkond, vältige kuivkäiku.

Mustuseosakesed imemispiirkonda kinni kiilunud

Laadija või võrgukaabel pole korrektselt ühendatud

1. Kontrollige korrektset ühendust aku ja laadija vahel.

2. Kontrollige vörgukaabli ja pistikupesa vahelist ühen-dust.

Akut ei saa enam laadida.

1. Aku tuleb asendada uuega.

Pumpamisvõimsus langeb

Imemispiirkond ummistunud

Pumpamisvõimsus on liiga väike

Pumba pumpamisvõimsus söltub pumpamise kõrgusest, vooliku läbimõõdust ja vooliku pikkusest.

1. Pidage silmas pumpamise maksimaalset körgust, vaadake tehnilisi andmeid, valige vajaduse korral möni muu voolikuläbimõõt või muu voolikupikkus.

Pumba kaitse on vallandunud

Pumba vool oli liiga suur.

1. Vajutage haardeserva hoidiku tagaküljel olev kaitsmenupp uuesti sisse, nii et kaitse lähtestatakse.

2. Pumba saab uuesti käivitada.

Tehnilised andmed

		BP2.000-18Barrel
Elektriühendus
Pinge	V
Nimivõimsus W 80
Seadme võimsusandmed
Juurdevoolu kogus, maksimaalne l/h 2000
Rõhk (max) MPa	(bar)	0,20(2,0)
Pumpamiskõrgus (max) m 20
Lubatud pumbatavate vedelike osakeste suurus (max)	mm 0,5
Mõõtmed ja kaalud
Kaal (ilma tarvikuteta) kg 1,1

Õigus tehnilisteks muudatusteks.

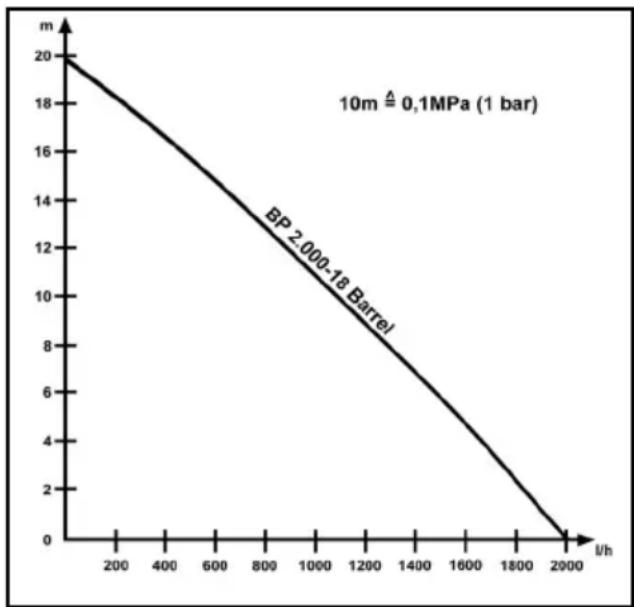

Pumba köver

Võimalik pumbatav kogus on seda suurem:

• mida madalamad on imemis- ja pumpamiskõrgused.
• mida suuremad on kasutatavate voolikute läbimöö-dud.
• mida lühemad kasutatavad voolikud.
• seda väiksema rõhukao põhjustavad ühendatud tarvikud.

EL vastavusdeklaratsioon

Käesolevaga deklareerime, et alljärgnevalt nimetatud masin vastab oma kontseptsiooni ja koosteliigi põhjal ning meie poolt turule viidud teostuses EL direktiivide asjaomastele põhilistele ohutus- ja tervisenõuetele. Masinal meiega kooskõlastamata muudatuste teostamisel kaotab käesolev deklaratsioon kehtivuse.

Toode: Pumba aku

Tüüp: BP 2.000-18

Asjaomased EL direktiivid

2014/35/EL

2014/30/EL

2011/65/EL

Kohaldatud ühtlustatud normid

EN 60335-1

EN 60335-2-41

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN IEC 63000: 2018

Allakirjutanud tegutsevad juhatuse ülesandel ja volitu-sega.

Dokumentatsioonivolink:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
