KASUTUSJUHEND ThermoVisualizer Pro Laserliner

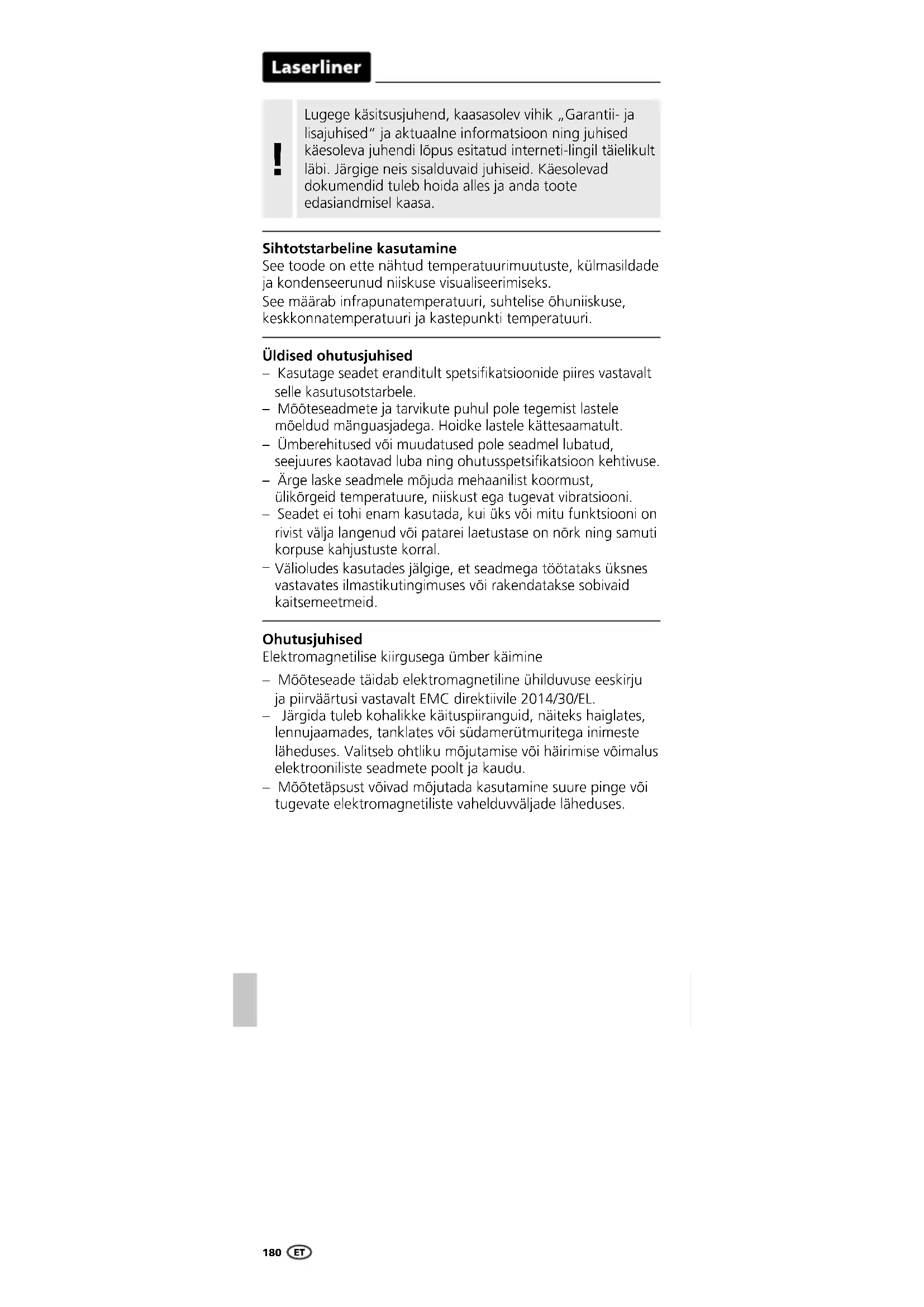

Lugege käsitsusjuhend, kaasasolev vihik „Garanti- ja lisajuhised" ja aktuaalne informatsoon ning juhised käesoleva juhendi lopus esitatud interneti-lingil täielikult labi. Järgige neis sisalduvaid juhiseid. Käesolevad dokumendid tuleb hoida alles jaanda toote edasiandmisel kaasa.

Siftotstarbeline kasutamine

See toode on ette nähtud temperatuurimuutuste, külmasildade ja kondenseerunud niiskuse visualiseerimiseks.

See märab infrapunatemperatuuri, suhtelise ohuniiskuse, keskkonnatemperatuuri ja kastepunktti temperatuuri.

• Kasutage seadet eranditult spetsifikatsionide piires vastavalt selle kasutusotstarbele.
• Moöteseadmete ja tarvikute puhul pole tegemist lastele moeldud manguasjadeqa. Hoidke lastele kattesaamatult.
• Umberehitused voi muudated pole seadmel lubatud, seejuures kaotavad luba ning ohutusspetsifikatsion kehtivuse.
• Arge laske seadmele mojuda mehaanilist koormust, ülikörgeid temperatuure, niiskust eqa tugevat vibratsioni.
• Seadet ei tohi enam kasutada, kui üks voi mitu funktsioni on rivist valja langenud voi patarei laetustase on nork ning samuti korouse kahjustuste korral.
• Välioludes kasutades jälgige, et seadmega toötataks uksnes vastavates ilmastikutingimuses vöi rakendatakse sobivaid kaitsemeetmeid

Ohutusjuhised

Elettromagnetilise kirgusega umber käimine

• Môteseade tãidab elektromagnetiline uhilduvuse eeskirju ja piirvaartusi yastavalt EMC direktivile 2014/30/EL.
  Järgida tuleb kohlaky kaituspiranguid, naiteks haiglates, lennujaamades, tanklates voi sudamerutmuritega inimeste laheduses. Valitse ohtliku mojutamise voi hairimise voimalus elektroniliste seadmete poolt ja kaudu.
• Moötetäpsust voivad mojutada kasutamine suure pinge voitugevate elektromagnetiliste vahelduvaliade laheduses.

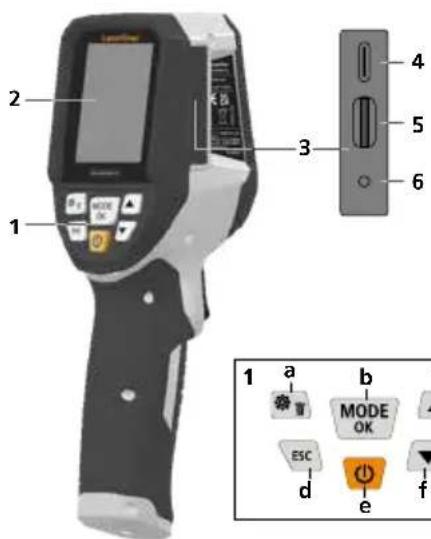

1 Otse-klahvid
a Menu / Kustutamine
2 2,4" TFT varvidisplei
b Reziimi vahetamine (IR-DP) / Kinnitus
3 Uhenduskanal
c Menu- navigatsoon / infrapuna- / digitaalpildi
4 USB-C liides
d katkestamine /tagasi
5 Micro-SD-kaardi sahtel
e ON/OFF
6 Laetustaseme naidik
f Menu- navigatsion / infrapuna-/digitaalpildi
7 Infrapunakaamera
8 Digitaalkaamera
9 Hugromeeter
10 Trigger: pildi salvestamine

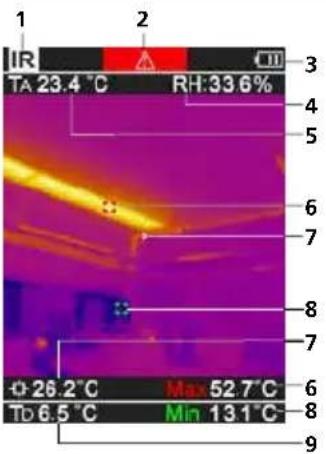

IR-Moötevaade

1 Tooreziim
2 Kulmasilla hoiatus
3 Patarei laetuse nait
4 Suhteline ohuniiskus
5 Keskkonnatemperatuur
6 Temperatuur max
7 Ekraanitsentri temperatuur
8 Temperatuur min
9 Kastepunkti temperatuur

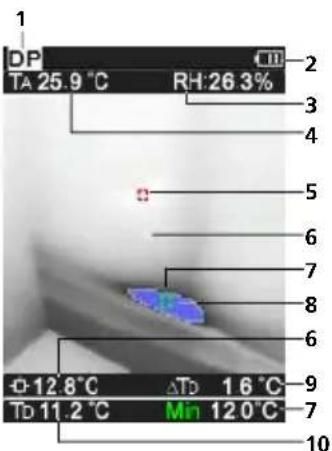

DP-Mootevaade

1 Tooreziim
2 Patarei laetuse nait
3 Suhteline ohuniiskus
4 Keskkonnatemperatuur
5 Temperatuur max
6 Ekraanitsentri temperatuur
7 Temperatuur min
8 Temperatuuri langemise alla kastepunktti
9 Kastepunktite temperatuuride vahe
10 Kastepunkti temperatuur

Laserliner

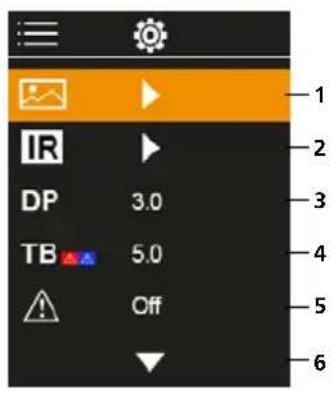

Peamenü

1 Meediagalerii
2 Infrapuna seadistused
3 Kastepunkti offset (± 5K)
4 Kulmasilla offset (3 - 8 K)
5 Kulmasilla hoiatus
6 Muud seadistused

7 Ajatempel SEES/VALJAS
8 Kuupaev / kellaag
9 Automaatse valjalulitusaja
10 SD-kaardi vormindamine
11 Tehaseedistustele<|im_start|>lahtestamine

1 Liitiumoonaku käsitsemine

Akut tohib laadda ainult
tarnekomplekti kuuluva USB-
laadimiskaabliga kaubanduses
saadaval oleva standardse USB
vorguplokiga (5V / > = 1000mA) Vale vorguseadme/laadija
kasutamisel kaotab garantii
kehtivuse.
- Kasutage vorgu-/laadimisseadet ainult suletud ruumis, sellesse ei voi settuda niiskust ega vihma, kuna vastasel korral voib tekkida elektrloogioht.
- Enne seadme kasutamist laadige seadme aku taelikult tais.
- Ühendage vorgu-/laadimisseade vooluvorguga ja seadme akupaki ühenduspesaga.
- Seadme laadamise ajal poleb LED punaselt. Laadimistoiming on loppenud, kui LED poleb roheliselt.

Seade on varustatud vahetatavakuga.Votke uhendust omadesimuujaga voipoorduge ettevotte UMAREX-LASERLINER klienditeeindusosakonna poole.

2 Micro-SD-kaardi sisestamine

Avage Micro-SD-kaardi sisestamiseks esmalt kummikate ja pange malukaart seejarel vastavalt joonisele sisse. Ilma salvestusmeediumita pole talletamine voimalik.

Enne Micro-SD kaardi eemaldamist tuleb seade valja Iulitada.

3ON/OFF

Enne kasutamist vajab
toode kasutuskoha
tingimustega aklimatiseerumiseks 20 minutit aega.

4 Infrapunapilt (IR-reziim)

Infrapunapilt (soojuspilt) kujutab olenevalt seadistatud varvipaletile pealispinna temperatuuri värviliselt. Temperatuurimutused mutuvad nahtavaks ja need aitavad mitmekülgsete rakenduste analüusil, nagu näiteks hoonete inspekteerimisel koos kulmasildade detekteerimisega, tödega elektrisüsteemidel, masinatel, kutte- ja ventilatsioonisüsteemidel ning soojisallikate voi kulmapiirkondade asukohtade maaramisel.

Pildimoodused

Saadaval on 5 erinevat pildimoodust.

A. IP-pilt (Termopilt)
B.-D. Infrapunapildi sulandumisega digitaalpilt (MIX), 3 astet
E. Digitalpilt (must/valge)

A

BCD

E

5 Kastepunktirezim (DP-rezim)

Kastepunktirezim on ideaalne kritilisteks siseruumide inspekteerimisteks, sest see muudab nahtavaks need piirkonnad, milles pealispinna temperatuur on üle voi alla kastepunktli. Kastepunktirezim on eriti kasulik korge ohuniiskuse voi halva ventilatsiooniga hoonetes, et rakendada ennetavaid meetmeid ja tagada parem toaklima kontroll.

6 Piltülevöte

Klahvi „Trigger" (10) tuleb igast mootmissituatsionist hilismaks dokumenteerimiseks teha pildülesvötted. Pildid salvestatakse meediagaleriisse kausta, mis nimetatakse vastava kuupäeva järgi.

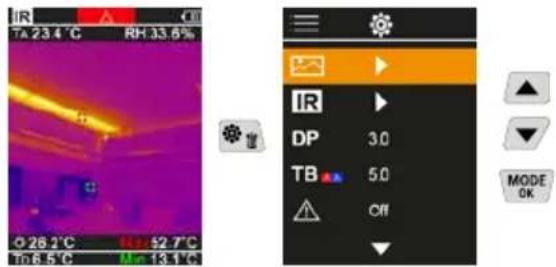

7 Peamenüü

Peamenu kaudu saab üldisi ja mōotmisspetsifilisi seadeid teostada. Menuud saab nelja suruklahvi kaudu juhtida.

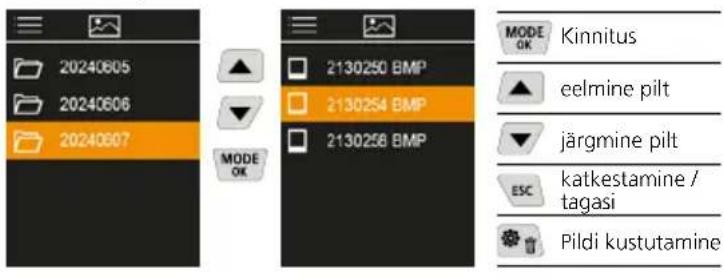

7.1 Meediagalerii

Meediagaleriis saab avada koiki ThermoVisualizer Pro abi ulesvoetud pildiandmeid.

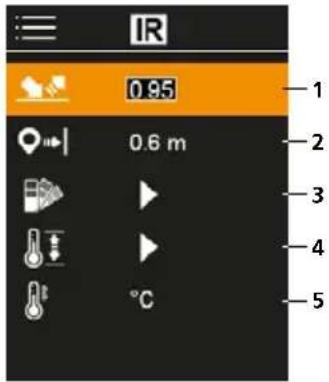

7.2 Infrapuna seadistused

Iga kord enne kasutamist tuleb korrektse mootmise tagamiseks infrapunamooitmise olulisi parameetreid kontrollida voi need valitsevale mootmissituatsoonile seadistada.

1 Emissioonimär
2 Mootekaugus
3 Värvipaletid
4 Temperatuurivahemi
5 Uhik ^ C / K

7.2.1 Emissioonimär

Infrapunakiirguse mär, mida väljastab iga keha materjali/ pealispinna spetsiifikast olenevalt, märaratakse kindlaks emissionoinimäraga (0,01 ... 1,0). Korrektseks moötmiseks on tingimata vajalik emissionoinimär ar seadistada. Loendist etteantud emissionoinimärärade körval on voimalik individuaalse emissionoinimärä seadistamine.

Emissoonikraadide tabelid

(Orienteeruvad vaartused koos tolerantsidega)

Metalid

Alloy A3003 oksüdeeritud karestatud	0,20 0,20	Plaatina must	0,90
Almiinium oksüdeeritud poleeritud	0,30 0,05	Plii kare	0,40
Inconel oksüdeeritud elektropoleeritud	0,83 0,15	Raud oksüdeeritud roosteqa	0,75 0,60
Kroomoksiid 0,81		Raud, valu oksüdeerimata	0,20
Messing poleeritud oksüdeeritud	0,30 0,50	Raud, valu sulatis	0,25
		Sepistatud raud matt	0,90

Metalid

Teras
külmvaltsitud	0,80
lihvitud plaat	0,50
poleeritud plaat	0,10
sulam (8% niklit, 18% kroomi)	0,35
galvaanitud	0,28
oksüdeeritud	0,80
tugevalt oksüdeeritud	0,88
värskelt valtsitud	0,24
kare, tasane pind	0,96
Teras roostene, punane plekk, nikliga kaetud plekk, valtsitud Teras, roostevaba	0,69 0,11 0,56 0,45
Tsink oksüdeeritud	0,10
Vask oksüdeeritud Vaskoksiid	0,72 0,78

Mittemetalid

Asbest 0,93		Lubjaliivakivi	0,95
Asfalt 0,95		Lumi	0,80
Basalt 0,70		Madalkuumuskeraamika, matt	0,93
Betoon, krohv, mört 0,93		Marmor must, matistatud hallikalt poleeritud	0,94 0,93
Grafiit 0,75
Inimnahk 0,98
Jahuti must, elokseeritud	0,98	Muld	0,94
		Müüritis	0,93
Jää sile tugevalt külmunud	0,97 0,98	Paber kõik värvid	0,96
Kangas 0,95		Portselan valge, läikiv lasuuritud	0,73 0,92
Karborund 0,90
Keraamika 0,95		Puit tõölemata põök, hõöveldatud	0,88 0,94
Killustik 0,95
Kips 0,88		Puuvill 0,77
Kipskartongplaadid 0,95		Pörandasegu	0,93
Klaas 0,90		Savi	0,95
Klaasvill 0,95		Sunteetiline aine valgust läbilaskev PE, P, PVC	0,95 0,94
Kruus	0,95
Kummi kõva pehme-hall	0,94 0,89	Süsi oksüdeerimata	0,85
Kvartskaas	0,93	Tapeet (paber), hele	0,89
Lakk matt, must kuumakindel valge	0,97 0,92 0,90	Telliskivi, punane	0,93
		Trafo lakk	0,94
		Tsetement 0,95
Laminaat	0,90	Törv 0,82
Liiv	0,95	Törvapaber	0,92
Lubi 0,35		Vesi	0,93
Lubjakivi	0,98

7.2.2 Mõötekaugus

Absolutsete mootevaartuste tapsust mojutab mootekauguse seadistus. Seda taleks tapsete tulemuste tagamiseks vastavale kasutusolukorrale kohandada.

MODE OK	Kinnitus
▲	Värtuse suurendamine
▼	Värtuse vähendamine
MODE OK	Kinnitus
ESC	katkestamine / tagasi

Laserliner

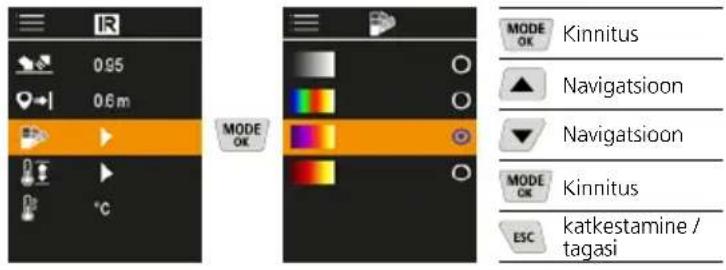

7.2.3 Värvipaletid

Registreeritud infrapunatemperatuuride kujutamiseks on valikus mitu standardset varvipaletti. Olenevalt valitud paletist kohandatakse moedetud temperatuurd aktuaalsele pildivahemikule ja kujutatakse vastvas varviruumis.

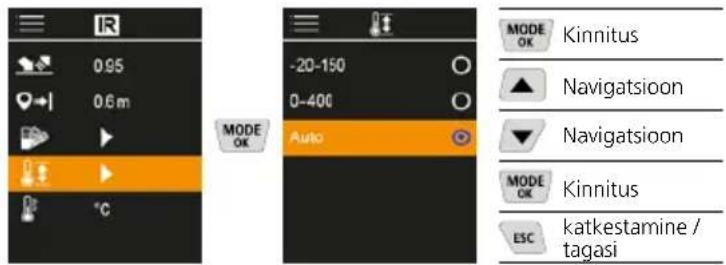

7.2.4 Temperatuurivahemik

Selle seadustusega seadistatakse IR-pildi temperatuirivahemik ja sellest tulenev varvispektri jaotumine infrapunapildil.

! Automaatrezimiis kohandatakse temperatuirivahemikku automaatset suurimale moodetud temperatuurile. Umberseadmisprotss voib kesta moned sekundid, ilmub „Image Calibrating ...".

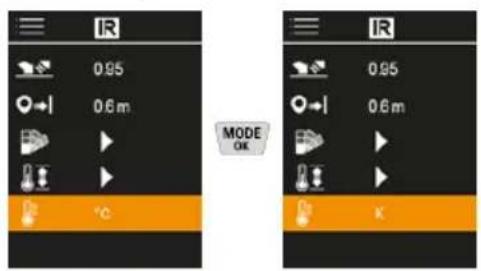

7.2.5 Temperatuuriuhik

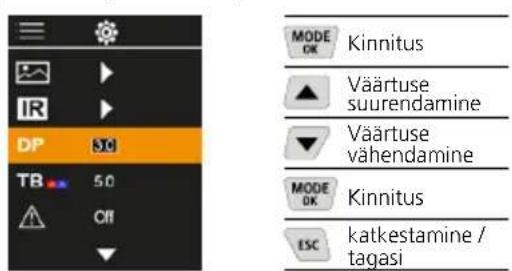

7.3 Kastepunkti offset

Kastepunkti offset -5 K kuni +5 K voimaldab lavendi peunjesteeri-mist, mille juures kuvatakse kritilised piirkonnad. Piirkonnad, mille pealispinna temperatuur on kastepunktti temperatuurist ± offset madalam, kuvatakse pildil siniselt.

7.4 Külmasilla offset

Külmasildade offset on seadistatav tolerants 3 K kuni 8 K, mis märarab kindlaks temperatuuride erinevuse pealispinna temperatuuri keskmise ning keskkonnatemperatuuri vahel, alates millest kaamera tuvastab ja toob esile külmasillahoiatuse.

7.5 Kulmasilla hoiatus

Ekraanitsenti temperatuur ^+ offset madalam kui keskkonnatemperatuur

7.6 Muud seadistused

7.7 Ajatempel

Siin saab valida, kas üesvötetele peab ilmuma ajatempel.

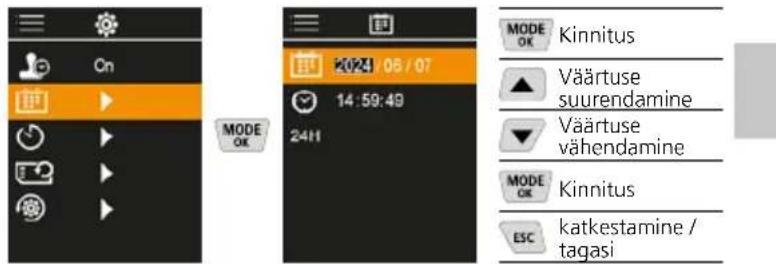

7.8 Kuupäev / kellaag

Aega ja kuupaeva saab nooleklahvidega seadistada ja aja formaati muuta 24 h pealt 12 h peale.

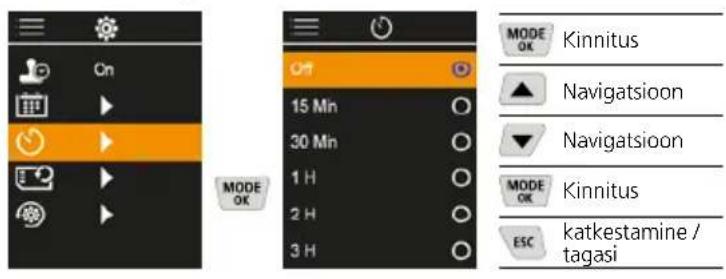

7.9 Automaatse valjalulitusaja

Seade Iulitub pārast seadistatud inaktiivsuse ajahemikku automaatsetl valja.

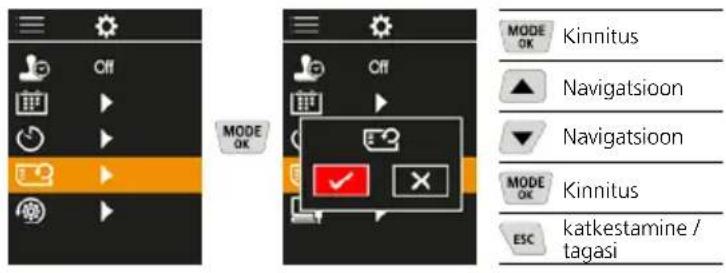

7.10 SD-kaardi vormindamine

Köik andmed kustutatakse SD kaardilt. Seda protseduuri ei saa tuhistada.

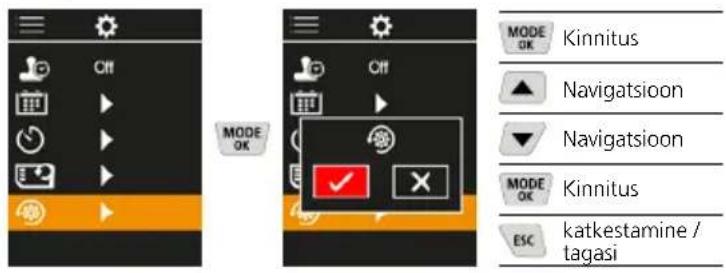

7.11 Tehaseseadistustele lahtestamine

Koiq parameetrid lahtestatakse tehaseeadistusele.

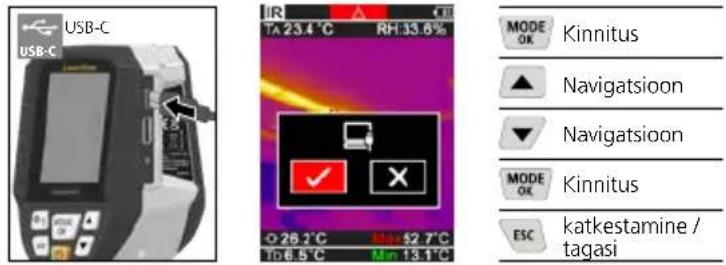

8 Andmeulekanne

Micro SD-kaardile salvestatud andmeid saab arvutisse kanda kas sobiva kaardilugeja abi voi USB-C liidese kaudu.

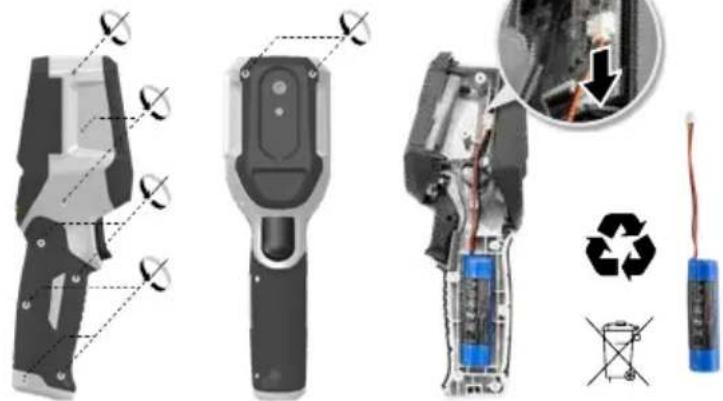

9 Akueemaldamine

Juhised hoolduse ja hoolitsuse kohta

Puhastage koik komponendid kergelt niisutatud lapiga ja valtige puhastus-, küririmisvahendite ning lahustite kasutamist. Ladustage seadet puhtas, kuivas kohas.

Kalibreerimine

Môteseadet tuleb môotmistulemuste tapsuse tagamiseks regulaarselt kalibreerida ja kontrollida. Me soovitame kohl-dada üheaastast kalibreerimisintervalli. Vötke ühendust om edasimuüjaga voi pörduge ettevötte UMAREX-LASERLINER klienditeenindusosakonna poole.

(Oigus tehnilisteks muudatusteks reserveeritud. Rev25W01)

Tehnilised andmed

Mõõtesuurus	Infrapunatemperatuur, suhteline ñhuniiskus, Ümbrustemperatuur, Kastepunktile vastav temperatuur
Režiimi	Digitalpilt, Infrapunapilt, Kastepunkt, MIX-pilt
Funktsionid	Soojussildade Höhe, Pildiülevõte, Reaalajakell, MIN/MAX, Kastepunkt, USB-massmål
Fookus fookustamata
Spektraalvahemik 8-14 μm
Termiline tundlikkus (NETD)	50 mK @25°C
Mõõtevahemik infrapunatemperatuur	-20°C ... 150°C, 0°C ... 400°C
Täpsus infrapunatemperatuur	± 2°C (0°C ... 40°C), 4°C või 3% (<=0°C, >40°C)
IR-sensori resolutsoon 96 x 96 pikslit
Infrapunatemperatuuri resolutsoon	0,1°C
Sensori tüüp jahutuseta mikrobolomeeter
Vaateväli (FOV) 50°
Ruumiline resolutsoon (IFOV)	9 mrad
Pildisagedus 9 Hz
minimaalne fookuskaugus 0	3 m
Digikaamera resolutsoon 320 x 240 pikslit
Ekraani tüüp 2,4" TFT värvidisplei
Ekraani resolutsoon 320 x 240 pikslit
Pildi formaat BMP

(Oigus tehnilisteks muudatusteks reserveritud. Rev25W01)

Tehnilised andmed

Emissionenikraad seadistatav,	0,01 ... 1,00
Mõõtevahemik ümbrus- / kastepunkttil vastav temperatuur	-20°C ... 60°C
Täpsus ümbrus- / kaste-punkttil vastav temperatuur	<+/-1°C 0 ... 60°C) <+/- 2°C(< 0°C)
Mõõtevahemik ùhuniiskus 0	... 100% rH
Täpsus ùhuniiskus	+/-2% (20% ... 80% rH) +/-3% (<20% & >80%)
Mälu Micro-SD mälukaart kuni 32 GB
Kaitseliik IP 54
Ühendused	1/4-tolline stativi keere USB tüüp C
Automaatse väljalūlitusaja seadistatav
Voolutoide Li-Ion akupakk 3	6V / 2,55Ah
Tööiga u 4 tundi
Laadimisaeg u 2,5 tundi
Töötingimused	0°C ... 50°C, ùhuniiskus max 85% rH, mittekondenseeruv, Töökörgus max 2000 m üle NN (normaalnull)
Ladustamistingimused	-10°C ... 60°C, ùhuniiskus max 85% rH, mittekondenseeruv
Mõötmed (L x K x S) 69 mm	x 220 mm x 77 mm
Kaal 275 g (koos patarei)

ELi ja UK nouded ja utiliseirimine

Seade tāidab kōik nōutavad normid vabaks kaubavahetuseks
ELi ja UK piires.

See toode, kaasa arvatud tarvikud ja pakend, on elektriseade, mis tuleb vaartuslike toorainete tagasisaamiseks suunata Euroopa ja UK kasutatud elektri- ja elektroonikaseadmete, akude ja pakendite direktividele keskkonnasobralikku taaskusatusse. Elektriseadmed, patareid ja pakend ei kuulu olmeprugi hulka. Tarbijad on kohustatud andma kasutatud patareid ja akud tasuta avalikku kogumiskohta, muggipunktvi tehnilisse klienditeenindusse. Aku tuleb kaubanduses saadaval olevate tooriistadega seadmest eemaldada ning suunata enne seadme jaatmekaitlusse tagasi andmist eraldi kogumisse. Kui teil on patarei eemaldamise kohta kusimusi, siis poorduge UMAREX-LASERLINERi klienditeeninduse poole. Palun votke uhendust om asukohajargse omavalitsusega, et saada teavet sobivate jaatmejaamade kohta ning jargige vastavaid jaatmekaitlus- ja ohutusjuhiseid kogumispunktides. Edasised ohutus- ja lisajuhised aaddsil: https://packd.li/ll/apb/in

！

ELi ja UK nõuded ja utiliseerimine

Seade tāidab kōik nōutavad normid vabaks kaubavahetuseks ELi ja UK piires.

See toode, kaasa arvatud tarvikud ja pakend, on elektriseade, mis tuleb vaartuslike toorainete tagasisaamiseks suunata Euroopa ja UK kasutatud elektri- ja elektronikaseadmete, akude ja pakendite direktiividele keskkonnasobralikku taaskusatse. Dispositivele electrice, bateriile si ambalajele nu trebuie debarasate la deeurile menajere. Utilizatori sunt obligati prin lege sa returneze gratuite bateriile si accumulatorii uzati la un punct de colectare public, la un punct de vanzare sau la serviciul tehnic pentru clienti. Accumulatorul trebuie sa fie indepartat din aparat intact utilizing and un instrument disponibil in comert si trimis pentru colectare separata inainte de a returna aparatul pentru debarasare. Daca avei intrebari privind indepartarea bateriei, contactați departamentul service al UMAREX-LASERLINER. Contactați autoritateile locale pentru a va informa in privinta locurilor speciale de debarasare corespunzatoare si respectați instructiunile respective de debarasare si de siguranta la punctele de preluare.
