Produkttyp	Infrarot-Wärmebildkamera
Marke	Laserliner
Modell	ThermoVisualizer Pro
Kategorie	Messgeräte
Abmessungen (L x H x T)	69 mm x 220 mm x 77 mm
Gewicht	275 g (Akku inklusive)
Stromversorgung	Li-Ionen-Akku 3,6 V / 2,55 Ah; Aufladung über USB-C (5 V, ≥ 1000 mA)
Betriebsdauer	ca. 4 Stunden
Ladezeit	ca. 2,5 Stunden
Hauptfunktionen	Infrarotbild, Digitalbild, Taupunktmodus, MIX-Bild, Wärmebrückenalarm, Foto, Echtzeituhr, MIN/MAX, USB-Massenspeicher
IR-Temperaturmessbereich	-20 °C bis 150 °C / 0 °C bis 400 °C
IR-Sensorauflösung	96 x 96 Pixel
Einstellbare Emissivität	Von 0,01 bis 1,00
Bildschirm	2,4 Zoll Farb-TFT, 320 x 240 Pixel
Speicher	micro-SD-Karte bis 32 GB (nicht im Lieferumfang)
Schutzart	IP54
Pflege und Reinigung	Mit einem leicht feuchten Tuch reinigen; aggressive, scheuernde oder lösungsmittelhaltige Produkte vermeiden. Trocken und sauber lagern.
Sicherheitshinweise	Bestimmungsgemäße Verwendung, kein Spielzeug, mechanische Stöße, extreme Temperaturen, Feuchtigkeit vermeiden. Keine unbefugten Umbauten. Einhaltung der EMV-Normen.
Ersatzteile und Reparierbarkeit	Akku austauschbar (Kundendienst kontaktieren). Jährliche Kalibrierung empfohlen. Keine gelisteten Ersatzteile; Reparatur durch Kundendienst.
Allgemeine Informationen	EU/UK-konform. WEEE-Recycling. Hersteller: Umarex GmbH & Co. KG - Laserliner, Gut Nierhof 2, 59757 Arnsberg, Deutschland.

Häufig gestellte Fragen - ThermoVisualizer Pro Laserliner

Wie stelle ich die Emissivität am ThermoVisualizer Pro ein?

Gehen Sie im Hauptmenü (Menü-Taste) zu den Infraroteinstellungen. Wählen Sie 'Emissionsgrad' und passen Sie den Wert mit den Pfeiltasten zwischen 0,10 und 1,00 an. Sie können für eine bessere Genauigkeit einen vordefinierten Wert aus der Materialliste wählen.

Was bedeutet der Taupunktmodus (DP)?

Der Taupunktmodus hebt Oberflächen hervor, deren Temperatur unter oder gleich dem Taupunkt liegt, was auf ein Kondensationsrisiko hinweist. Kritische Bereiche werden blau angezeigt. Drücken Sie die Taste 'Modus wechseln' (b), um zwischen IR und DP zu wechseln.

Wie übertrage ich Fotos auf einen Computer?

Zwei Methoden: Entfernen Sie die micro-SD-Karte und verwenden Sie einen geeigneten Kartenleser, oder verbinden Sie das Gerät über den USB-C-Anschluss mit einem Computer. Die Fotos werden in einem nach Datum benannten Ordner gespeichert.

Warum erscheint das Wärmebild ungenau?

Überprüfen Sie den Emissionsgrad: Ein falscher Wert verfälscht die Messungen. Stellen Sie außerdem sicher, dass der Messabstand korrekt ist und das Gerät vor der Verwendung 20 Minuten Zeit hatte, sich an die Umgebung anzupassen.

Wie stelle ich die automatische Abschaltung ein?

Gehen Sie im Hauptmenü zu Weitere Einstellungen und dann zu Automatische Abschaltung. Sie können eine Zeit der Inaktivität wählen, nach der sich der Bildschirm automatisch ausschaltet.

Kann ich das Gerät im Regen verwenden?

Das Gerät ist nach IP54 klassifiziert, was es gegen Spritzwasser und Staub schützt. Vermeiden Sie jedoch längere Regenaussetzung oder Eintauchen. Verwenden Sie es nur bei geeigneten Wetterbedingungen.

Wie formatiere ich die SD-Karte?

Wählen Sie im Hauptmenü SD-Karte formatieren. Achtung: Alle Daten werden unwiderruflich gelöscht. Bestätigen Sie den Vorgang mit der OK-Taste.

Was tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie zuerst den Ladezustand des Akkus. Schließen Sie das USB-C-Ladegerät (5V/≥1000mA) an und warten Sie mindestens 30 Minuten. Wenn das Gerät immer noch nicht reagiert, kontaktieren Sie den Kundendienst.

Wie ändere ich die Farbpalette des IR-Bildes?

Wählen Sie in den Infraroteinstellungen 'Farbpaletten'. Es stehen mehrere Paletten zur Verfügung (z.B. Regenbogen, Eisen). Wählen Sie diejenige, die die Temperaturunterschiede für Ihre Anwendung am besten hervorhebt.

Kann ich den Akku selbst austauschen?

Der Akku ist austauschbar, aber wir empfehlen, sich für den Austausch an Ihren Händler oder den Kundendienst von UMAREX-LASERLINER zu wenden, um Schäden am Gerät zu vermeiden.

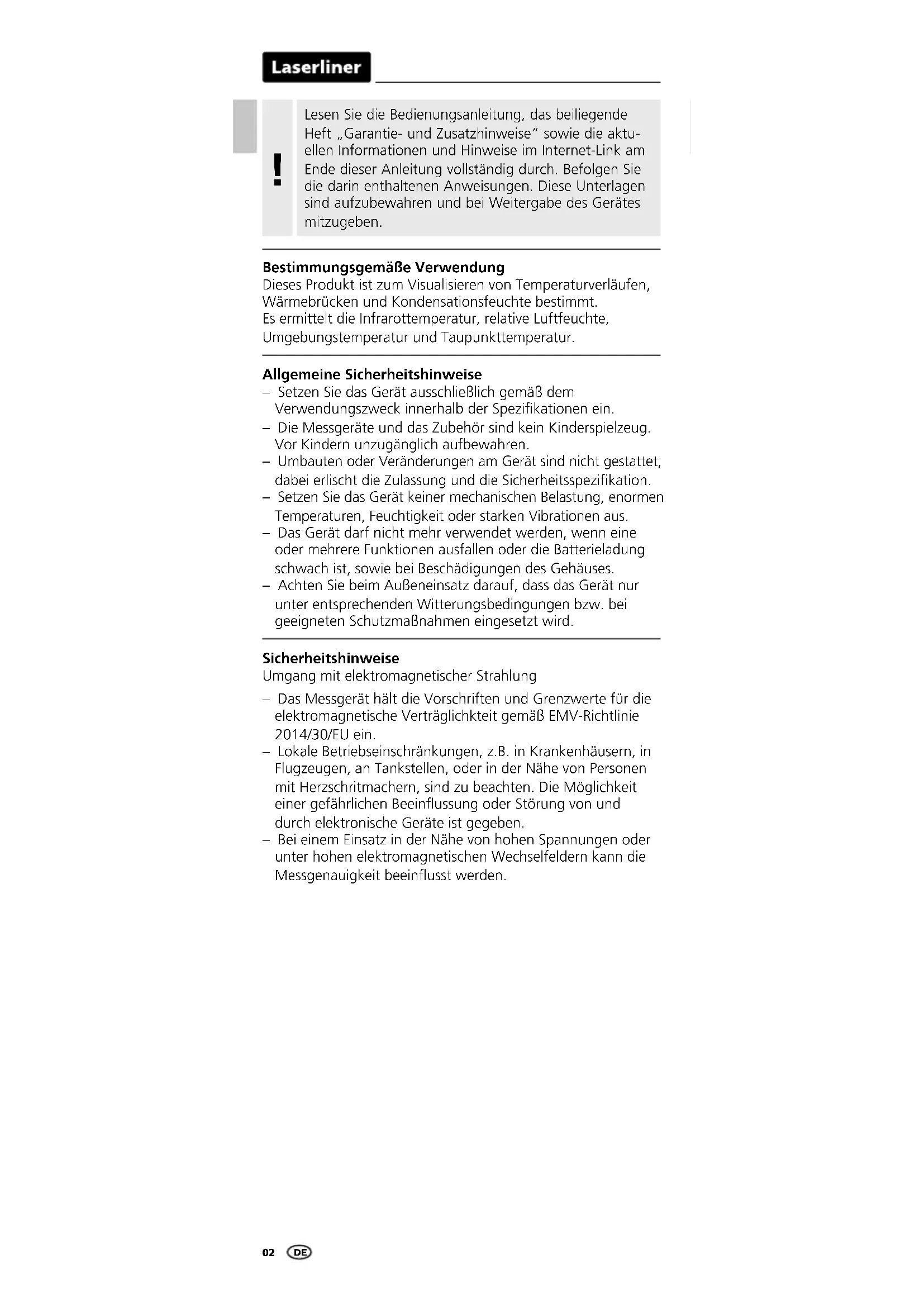

BEDIENUNGSANLEITUNG ThermoVisualizer Pro Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusammenweis" sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen sind aufzubewahren und bei Weitergabe des Gerätes mitzugegeben.

Bestimmungsgemäbe Verwendung

Dieses Produkt ist zum Visualisieren von Temperaturverlaufen, Wärmebrücken und Kondensationsfeuchte bestimmt. Es ermittelt die Infrarottemperatur, relative Luftfeuchte, Umgebungstemperatur und Taupunkttemperatur.

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem
  Verwendungszweck innerhalb der Spezifikationen ein.
  Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
• Umbauten oder Veränderungen am Gerät sind nicht gestattet, damit erlischt die Zulassung und die Sicherheitsspezifikation.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
• Das Gerätarf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist, sowie bei Beschädigungen des Gehäuses.
• Achten Sie beim AuBeneinsatz daraufuf, dass das Gerät nur unter entsprechenden Witterungsbedingungen bzw. bei geeigneten Schutzmaßnahmen eingesetzt wird.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messerat hält die Vorschriften und Grenzwerte für die elektromagnetische Verträgekeit gemäß EMV-Richtlinie 2014/30/EU ein.
• Lokale Betriebseinschrankungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Höhe von Personen mit Herzschritmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.
• Bei einem Einsatz in der Höhe von hohen Spannungen oder unter hohen elektromagnetischen Wechselfeldern kann die Messgenauigkeit beeinflusst werden.

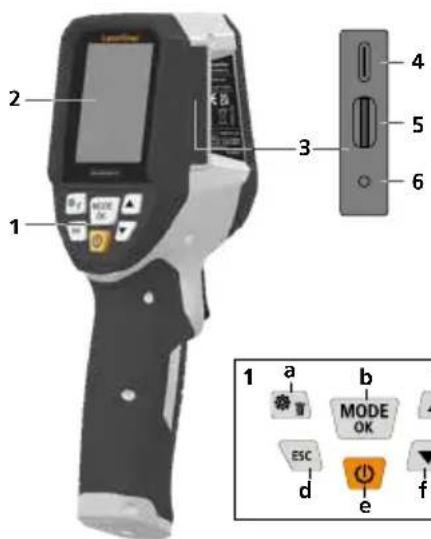

1 Direkttasten
a Menu/Loschen
2 2,4" TFT-Farbdisplay
b Modus wechseln (IR-DP)/ Bestätigung
3 Anschlusssschacht
c Menu-Navigation / Überblendung Infrarot-/Digitalbild
4 USB-C-Schnittstelle
d Abbruch /zurück
5Einschub Micro-SD-Karte
e AN/AUS
6 Anzeige Ladezustand
f Menu-Navigation/ Überblendung Infrarot-/Digitalbild
7 Infrarot-Kamera
8 Digitalkamera
9 Hygrometer
10 Trigger: Aufnahme Bild

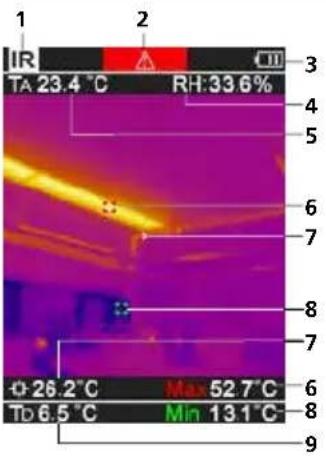

IR-Messansicht

1 Betriebsmodus
2 Warnung Wärmebrücke
3 Anzeige Batterieladung
4 Relative Luftfeuchtigkeit
5 Umgebungstemperatur
6 Temperatur Max.
7 Temperatur Bildmitte
8 Temperatur Min.
9 Taupunkttemperatur

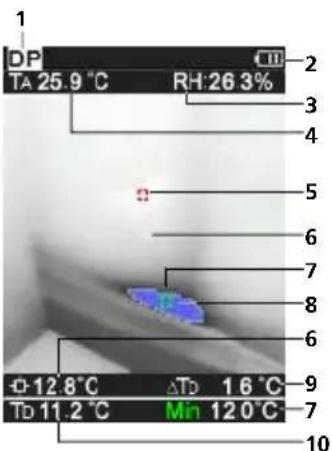

DP-Messansicht

1 Betriebsmodus
2 Anzeige Batterieladung
3 Relative Luftfeuchtigkeit
4 Umgebungstemperatur
5 Temperatur Max.
6 Temperatur Bildmitte
7 Temperatur Min.
8 Taupunktunterschreitung
9 Taupunkttemperatur-differenz
10 Taupunkttemperatur

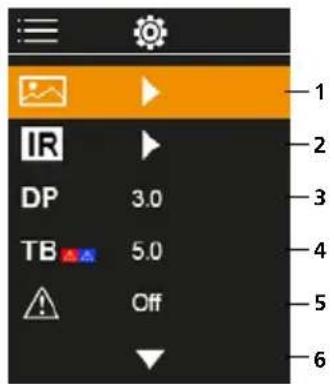

Hauptmenu

1 Mediengalerie
2 Infrarot-Einstellungen
3 Taupunkt-Offset (± 5K)
4 Wärmebrücken-Offset (3 - 8 K)
5 Warning Wärmebrücke

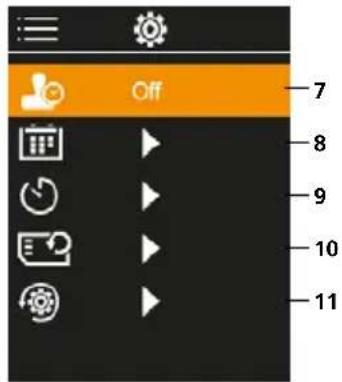

6 Weitere Einstellungen

Zeitstempel ON/OFF
8 Datum/Uhrzeit
9 Automatische Ausschaltung
10 SD-Karte formatieren
11 Zurücksetzen auf Werkseinstellungen

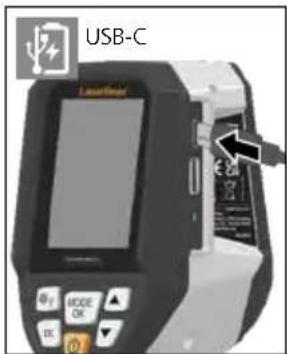

1 Handhabung Lithium-lonen Akku

• Der Akkuarf nur mit dem beiliegenden USB-Ladekabel an einem handelsüblichen Standard USB-Netzgerat (5V / > = 1000mA) aufgeladen werden. Wenn ein falsches Netz-/Ladegerät verwendet wird, erlischt die Garantie.
• Das Netz-/Ladegerät nur innerhalb geschlossener Räume verwenden, weder Feuchtigkeit noch Regen aussetzen, da

ansonsten die Gefahr eines elektrischen Stromschlages besteht.

Vor Einsatz des Gerätes das Gerät voll aufladen.
- Netz-/Ladegerät mit dem Stromnetz und der Anschlussbuchse des Gerätes verbinden.
- Wahrend das Gerät geladen wird, leuchtet die LED rot. Der Ladevorgang ist abgeschlossen, wenn die LED grün leuchtet.

Das Gerat verfügbar über einen austauschbaren Akku. Setzen Sie sich mit ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.

2 Micro-SD-Karte einlegen

Zum Einlagen einer Micro-SD-Karte zuerst die Gummibdeckung öffnen und danach die Speicherkarte gemäß Abbildung einsetzen. Ohne Speichermedium sind keine Aufzeichnungen möglich.

Vor Entnahme der MicroSD-Karte muss das Gerät ausgeschaltet werden.

BDN/OFF

Vor dem Einsatz besteht das Produkt die Dauer von 20 Minuten, um sich an die Bedingungen am Einsatzort zu aklimatisieren.

4 Infrarotbild (IR-Modus)

Das Infrarotbild (Wärmebild) stellt je nach eingestelter Farbpalette die Oberflächentemperaturen farblich dar. Temperaturverlaufe werden sightbar und halten bei der Analyse vielfältiger Anwendungen wie beispelseweise der Gebäudeinspektion inklusive dem Detektieren von Wärmebrücken, Arbeiten an elektrische Anlagen, Maschinen, Heizungs- und Luftungsanlagen sowie der Ortung von Wärmequellen oder Kältebereichen.

Bildmodi

Im IR-Modus stehen 5 verschiedene Bildmodi zur Verfugung.

A IR-Bild (Wärmebild)

B-D Digitalbild mit Überblendung IR-Bild (MIX), 3 Stufen

E Digitalbild

A

BCD

E

5 Taupunkt-Modus (DP-Modus)

Der Taupunkt-Modus ist ideal für kritische InnenaumInspektionen, da er die Bereiche sightbar macht, in denen die Oberflächentemperatur den Taupunkt erreicht oder untersreitet. Der Taupunkt-Modus ist entsprechend in Gebäuden mit hoher Luftfeuchtigkeit oder schlechter Belüftung, um préventive Maßnahmen und eine bessere Raumklimakontrolle zu erhögblichen.

6 Aufnahme Bild

Mit Hilfe der Taste „Trigger" (10) sind von jeder Messituation Bildaufnahmen für die spätere Dokumentation zu erstellen. Die Bilder werden in der Mediengalerie in einem Ordner, benannt nach dem jeweiligen Datum, abgelegt.

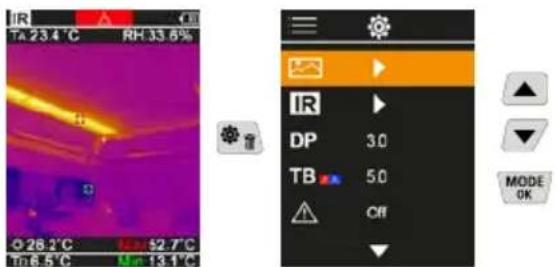

7 Hauptmenü

Über das Hauptmenu können allgemeine sowie messspezifische Einstellungen vorgenommen werden. Das Menulässt sich über die vier Direkttasten steuern.

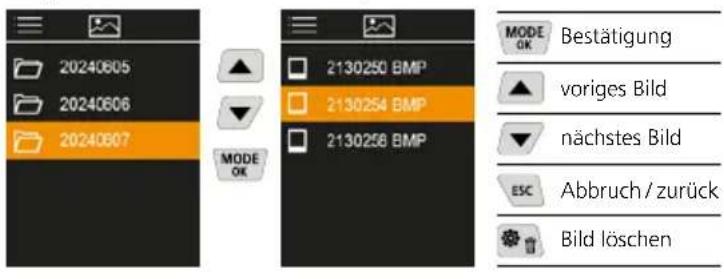

7.1 Mediengalerie

In der Mediengalerie können alle mit dem ThermoVisualizer Pro aufgenommen Bilddaten aufgerufen werden.

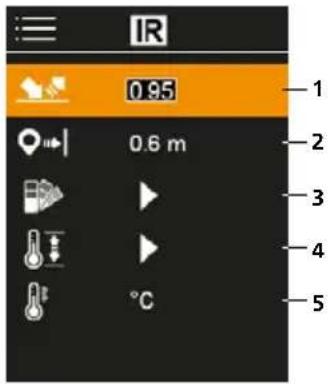

7.2 Infrarot-Einstellungen

Vor jedem Einsatz sind die relevanten Parameter zur Infrarotmessung zu prufen beziehungsweise auf die gegebene Messsituation einzustellen, um eine korrekte Messung zu gewährleisten.

1 Emissionsgrad
2 Messdistanz
3 Farbpaletten
4 Temperaturbereich
5 Einheit ^ C / K

7.2.1 Emissionsgrad

Der Grad der Infrarotabstrahlung, die jeder Körper material-/ oberflächenspezifisch abgibt, wird durch den Emissionsgrad bestimmt (0,01 ... 1,0). Zu einer korrekten Messung ist es zwingend erforderlich den Emissionsgrad einzustellen. Neben den vorgegebenen Emissionsgraden aus der Liste ist das Einstellen eines individuellen Emissionsgrades möglich.

Emissionsgradtable (Richtwerte mit Toleranzen)

Alloy A3003 oxidiert geraut	0,20 0,20	Eisen geschmiedet matt	0,90
Aluminium oxidiert poliert	0,30 0,05	Eisen, Guss nicht oxidiert Schmelze	0,20 0,25
Blei rau	0,40	Inconel oxidiert elektropoliert	0,83 0,15
Chromoxid 0,81		Kupfer oxidiert Kupferoxid	0,72 0,78
Eisen oxidiert mit Rost	0,75 0,60

Metalle

Messing poliert oxidiert	0,30 0,50	Stahl galvanisiert oxidiert stark oxidiert frisch gewalzt raue, ebene Fläche rostig, rot Blech, nickelbeschichtet Blech, gewalzt Edelstahl, rostfrei	0,28 0,80 0,88 0,24 0,96 0,69 0,11 0,56 0,45
Platin schwarz	0,90
Stahl kaltgerollt geschliffene Platte polierte Platte Legierung (8% Nickel, 18% Chrom)	0,80 0,50 0,10 0,35
		Zink oxidiert	0,10

Nicht Metalle

Asbest 0,93		Kühlkörper schwarz eloxiert	0,98
Asphalt 0,95
Basalt 0,70		Lack matt schwarz hitzebeständig weiß	0,970,920,90
Baumwolle 0,77
Beton, Putz, Mörtel 0,93
Eis glatt mit starkem Frost	0,970,98	Laminat	0,90
		Marmor schwarz mattiert gratulich poliert	0,940,93
Erde 0,94
Estrich 0,93		Mauerwerk	0,93
Gips 0,88		Menschliche Haut	0,98
Gipskartonplatten 0,95		Papier alle Farben	0,96
Glas 0,90
Glaswolle 0,95		Porzellan weiß glanzend mit Lasur	0,730,92
Grafit 0,75
Gummi hart weich-grau	0,940,89	Quarzglas	0,93
		Sand	0,95
Holz unbehandelt Buche gehobelt	0,880,94	Schnee	0,80
		Splitt	0,95
		Steingut, matt	0,93
Kalk 0,35		Stoff	0,95
Kalksandstein 0,95		Tapete (Papier) hell	0,89
Kalkstein 0,98		Teer	0,82
Karborundum 0,90		Teerpapier	0,92
Keramik 0,95		Ton	0,95
Kies	0,95	Transformatorenlack	0,94
Kohle nicht oxidiert	0,85	Wasser	0,93
		Zement	0,95
Kunststoff lichtdurchlössig PE, P, PVC	0,950,94	Ziegelstein rot	0,93

7.2.2 Messdistanz

Die Genauigkeit der absoluten Messwerte wird durch die Einstellung des Messabstands beeinflusst. Diese soll auf die jeweilige Anwendungssituation abgestimmt werden, um prazise Ergebnisse zu gewährleisten.

MODE OK	Bestätigung
▲	Wert erhöhen
▼	Wert verringn
MODE OK	Bestätigten
ESC	Abbruch / zugruck

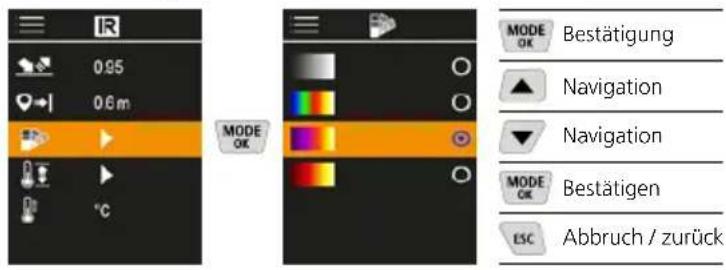

7.2.3 Farbpaletten

Für die Darstellung der erfassten Infrarottemperatoren stehen mehrere Standard-Farbpaletten zur Auswahr. Je nach gewähler Palette werden die gemessenen Temperaturen innerhalb des aktuellen Bildbereiches angepasst und im entsprechenden Farbraum dargestellt.

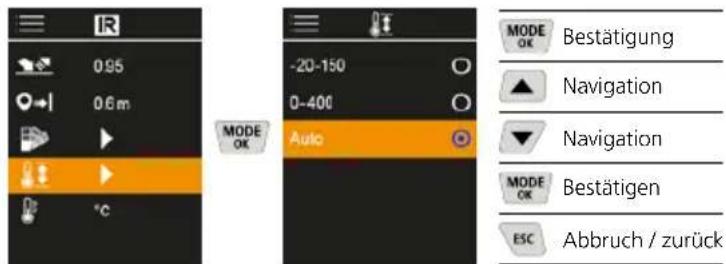

7.2.4 Temperaturbereich

Mit dieser Einstellung wird der Temperaturbereich des IR-Bildes eingestellt und die darauf resultierende Verteilung des Farbspektrums des Infrarotbildes.

Im Automatik Modus wird der Temperaturbereich automatisch der hochstgemessenen Temperatur angepasst. Der Umstellungsprozess kann eine Sekunden dauern, „Image Calibrating ...” erscheint.

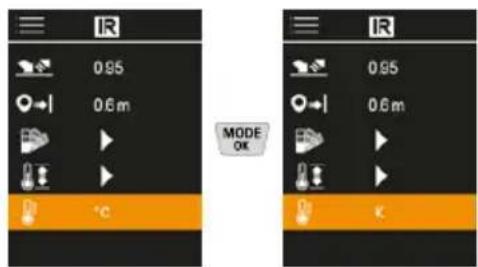

7.2.5 Temperatureinheit

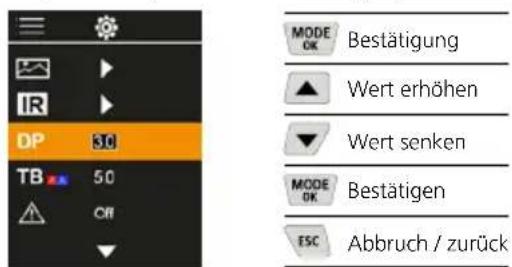

7.3 Taupunkt Offset

Der Taupunkt-Offset von -5 K bis +5 K erfolglicht die Feinjustierung der Schwelle, bei der kritische Bereiche angezeigt werden. Bereiche, deren Oberflächentemperatur unterhalb der Taupunkttemperatur ± Offset liegen, werden im Bild blau markiert.

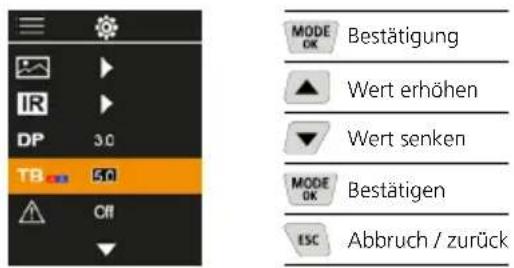

7.4 Wärmebrücken Offset

Der Wärmebrücken-Offset ist eine einstellbare Toleranz von 3 K bis 8 K, die den Temperaturunterschied zwischen der Oberflächentemperatur Temperatur-Mitte sowie Umgebungs-temperatur festlegt, ab dem die Kamera eine Wärmebrücken-warnung erkennt und hervorhebt.

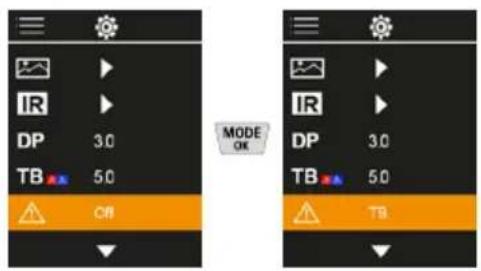

7.5 Wärmebrücken Warning

Temperatur Bildmitte + Offset niedriger als Umgebungstemperatur

Temperatur Bildmitte +Offset hoher als Umgebungstemperatur

7.6 Weitere Einstellungen

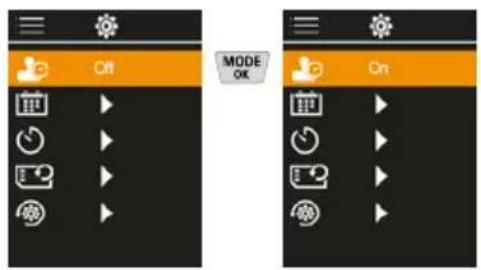

Zeitstempel

Hier kann ausgewählt werden ob ein Zeitstempel in den Aufnahmen erschienen soll.

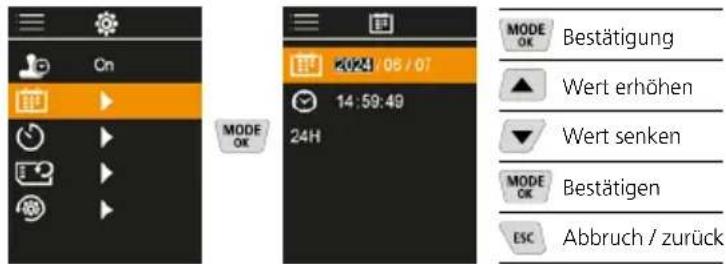

7.8 Datum / Zeit

Die Zeit und das Datum konnen mit den Pfeiltasten eingestellt und das Zeitformat von 24 h auf 12 h geändert werden.

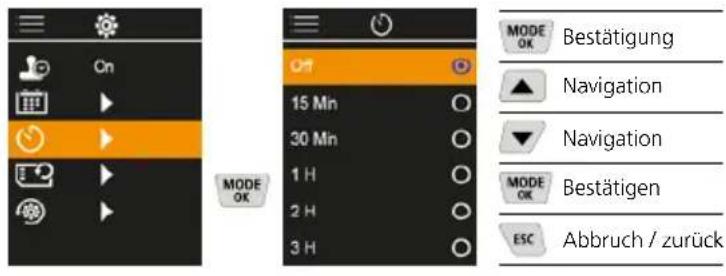

7.9 Automatische Ausschaltung

Das Gerat schaltet sich nach eingestelltem Zeitraum der Inaktivitat automatisch ab.

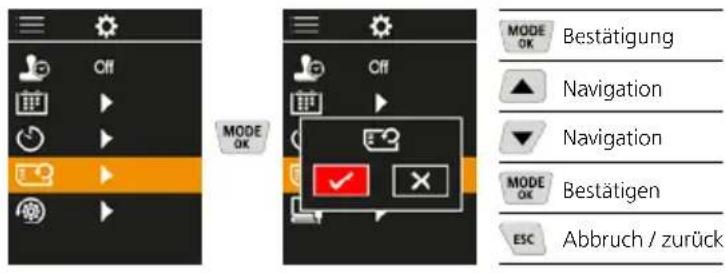

7.10 Formatierung SD Karte

Alle Daten auf der SD-Karte werden gelöscht. Diese Vorgang kann nicht widerrufen werden.

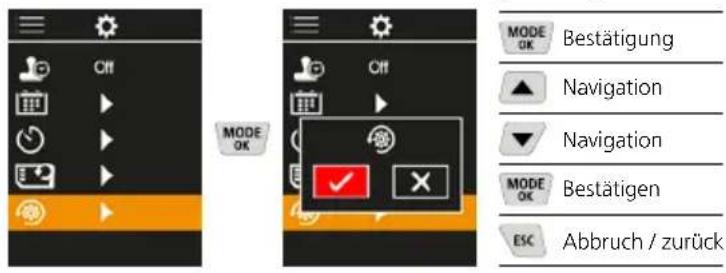

7.11 Zurücksetzen auf Werkseinstellungen

Alle Parameter werden auf Werkseinstellung zurückgesetzt.

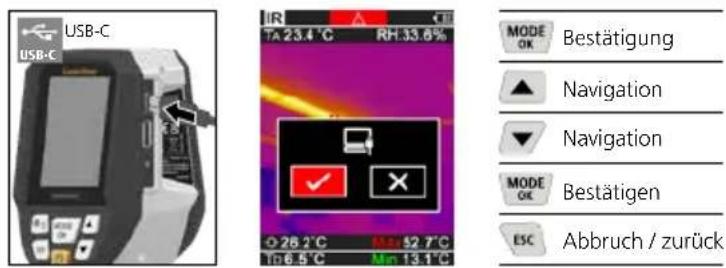

8 Datenübertragung

Die gespeicherten Daten auf der Micro-SD-Karte konnen entweder mit einem passenden Kartenlesegerät oder über die USB-C-Schnittstelle auf den PC übertragen werden.

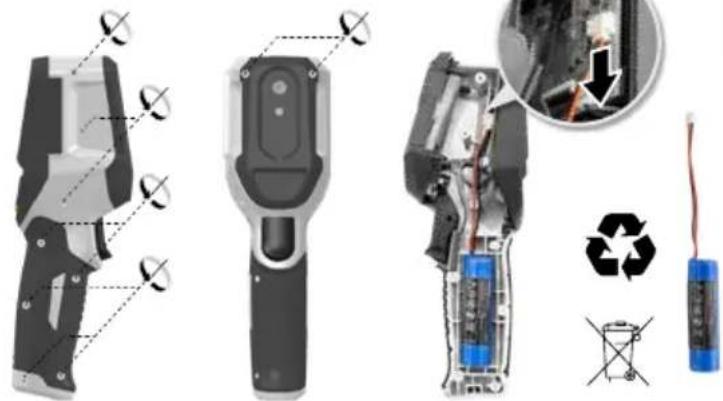

9 Ausbau des Akkus

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer-und Lösungsmitteln. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Kalibrierung

Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die Genaugkeit und Funktion zu gewährleisten. Wir empfehlen ein Kalibrierungsinterval von einem Jahr. Setzen Sie sich mit Ihr dem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.

Technische Daten (Technische Änderungen vorbehalten. Rev25W01)

Messgroße	Infrarottemperatur, relative Luftfeuchte, Umgebungstemperatur, Taupunkttemperatur
Modus	Digitalbild, Infrarotbild, Taupunkt, Mix-Bild
Funktionen	Alarm Wärmebrücke, Bildaufnahme, Echtzeituhr, MIN/MAX, Taupunkt, USB-Massenspeicher
Fokus fokussierfrei
Spektralbereich 8-14 μm
Therm. Empfindlichkeit (NETD)	60 mK @25°C
Messbereich Infrarottemperatur	-20°C ... 150°C, 0°C ... 400°C
Genauigkeit Infrarottemperatur	± 2°C (0°C ... 40°C), 4°C oder 3% (<=0°C, >40°C)
Auflösung IR-Sensor 96 x 96	Pixel
Auflösung Infrarottemperatur	0,1°C
Sensordtyp ungebühltes Mikrobolometer
Sichtfeld (FOV) 50°
Räumliche Auflösung (IFOV)	9 mrad
Bildfrequenz 9 Hz
Mindestfokusabstand 0,3 m
Auflösung Digitalkamera 320 x 240 Pixel
Bildschirmtyp 2,4" TFT-Farbdisplay
Auflösung Display 320 x 240 Pixel
Bildformat BMP

Technische Daten (Technische Änderungen vorbehalten. Rev25W01)

Emissionsgrad einstellbar, 0,01 ... 1,00
Messbereich Umgebungs-/ Taupunkttemeperatur	-20°C ... 60°C
Genauigkeit Umgebungs-/ Taupunkttemeperatur	<+/-1°C 0 ... 60°C) <+/-2°C (<0°C)
Messbereich Luftfeuchtingkeit	0 ... 100% rH
Genauigkeit Luftfeuchtingkeit	+/-2% (20% ... 80% rH) +/-3% (<20% & >80%)
Speicher	Micro-SD Speicherkarte bis 32 GB
Schutzart IP 54
Anschlüsse	1/4" Stativgewinde, USB Typ C
Automatische Abschaltung einstellbar
Stromversorgung Li-Ion Akku	pack 3,6V / 2,55Ah
Betriebsdauer ca. 4 Std.
Ladezeit ca. 2,5 Std.
Arbeitsbedingungen	0°C ... 50°C, Luftfeuchtingigkeit max. 20 ... 85% rH, nicht kondensierend, Arbeitshöhe max. 2000 m über NN (Normalnull)
Lagerbedingungen	-10°C ... 60°C, Luft-feuchtingigkeit max. 80% rH
Abmessungen (B x H x T) 69	mm x 220 mm x 77 mm
Gewicht 275 g (inkl. Akku)

EU- und UK-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU und UK.

Dieses Produkt, inklusive Zubehör und Verpackung, ist ein Elektrogerät welches nach den europäischen und UK Richtlinien für Elektro- und Elektronik-Altgeräte, Batterien und Verpackungen einer umweltgerechten Wiederverwertung zugeführten werden muss, um wertvolle Rohstoffe zusammen zugegenommen. Elektrogeräte, Batterien und Verpackung gehören nicht in den Hausmüll. Verbraucher sind gesetzlich verpflichtet verbrauchte Batterien und Akkus bei einer öffentlichen Sammelstelle, in einer Verkaufsstelle oder beim technischen Kundendienst kostenfrei abzugegeben. Der Akku ist mit handelsüblichen Werkzeug zerstörungsfrei vom Gerät zu entnahmen und einer separaten Sammlung zuzuführen, bevor Sie das Gerät zur Entsorgung zusammen. Wenden Sie sich bei Fragen zur Entnahme der Batterieitte an die Serviceabteilung von UMAREX-LASERLINER. Informieren Sie sichitte bei ihrer Gemeinde über entsprechende Entsorgungseinrichtungen und beachten Sie die jeweiligen Entsorgungs- und Sicherheitshinweise an den Annahmestellen.
