SuperCut FSC 500 QSL - Mitmeotstarbelised tööriistad Fein - Tasuta kasutusjuhend

Toote tüüp	Mitmefunktsiooniline võnketööriist
Mark	Fein
Mudel	SuperCut FSC 500 QSL
Sisendvõimsus (P1)	500 W
Väljundvõimsus (P2)	350 W
Nimipinge	230 V
Sagedus	50/60 Hz
Võnkenurk	3,2°
Nimikiirus (tühikäik)	11 000 – 20 000 võnget/min
Kiiruse reguleerimine	Elektrooniline regulaator (6 asendit)
Tööriista hoidik	Fein QuickIN (kiirvahetus ilma võtmeta)
Tööriista orientatsioon	12 asendit (samm 30°)
Kaal (EPTA järgi)	1,6 kg
Vibratsiooniklass	VC2 (< 7 m/s²)
Helirõhutase (LpA)	82 dB(A)
Helivõimsustase (LwA)	93 dB(A)
Töödeldavad materjalid	Puit (max 78 mm), plastid, metallid (plekk max 1 mm), vuugid, plaadid, liimid
Põhifunktsioonid	Saagimine, lihvimine, kaapimine, kraapimine, vuukide lõikamine
Kasutaja kaitse	Topeltisolatsioon, kaitsekate, hädaseiskamine
Elektrivarustus	Kaabliga (3 m)
Kaasasolevad tarvikud	Segment-saetera, kolmnurkne lihvplaat, lihvpaber, lihvimisklots, kuuskantvõti

Korduma kippuvad küsimused - SuperCut FSC 500 QSL Fein

Kuidas vahetada tööriista Fein SuperCut FSC 500 QSL-il?

Kasutage QuickIN pingutushooba: keerake seda ettepoole, et avada lõuad, sisestage tööriist soovitud orientatsioonis (12 võimalikku asendit), seejärel sulgege hoob. Vahetamise ajal kasutage alati kaitsekatet, et vältida lõikehaavu.

Milleks on kiiruse regulaator?

Elektrooniline regulaator võimaldab reguleerida võnkesagedust vahemikus 1 (madal) kuni 6 (kõrge). Kasutage suurt kiirust (4-6) saagimiseks ja lihvimiseks väikeste plaatidega ning keskmist kiirust (max 4) suure kolmnurkse plaadi jaoks. Kaapimine toimub keskmisel kuni suurel kiirusel.

Milliseid materjale saan selle tööriistaga lõigata?

Saate saagida puitu kuni 78 mm paksuselt, plastmassi, klaaskiuga tugevdatud plastmassi (PRV, CFRP) ja plekki kuni 1 mm. Samuti saab eemaldada plaatide vuuke, kraapida liime või vaibajääke ning lõigata silikoon- või akrüülhermeetikut.

Kuidas saavutada lihvpaberi hea kleepumine?

Suruge lihvpaber lühidalt ja tugevalt tasasele pinnale, seejärel käivitage tööriist mõneks sekundiks. See parandab nakkumist ja väldib enneaegset kulumist. Kui ainult ots on kulunud, saate paberi eemaldada ja uuesti paigaldada, pöörates seda 120°.

Kas tööriist on kaitstud ülekoormuse eest?

Jah, kui saagimisel on kontaktirõhk liiga suur, väheneb kiirus automaatselt kuni seiskumiseni ja suureneb taas, kui koormus väheneb. See kaitseb mootorit ja tööriista.

Kuidas vähendada vibratsiooni optimaalse mugavuse saavutamiseks?

Kasutage vibratsioonivastaseid kindaid, tehke regulaarseid pause ja veenduge, et tööriist on korralikult hooldatud (ventilatsiooniavade puhastamine, teritatud tööriistad). Selle mudeli vibratsiooniklass on VC2 (< 7 m/s²), mis on mõõdukas.

Millist regulaarset hooldust on vaja?

Puhastage regulaarselt ventilatsiooniavasid mittemetalliliste tööriistadega, et vältida juhtiva tolmu kogunemist. Tugeva metallitöötlemise korral puhuge sisse kuiva suruõhku. Kasutage 30 mA rikkevoolukaitselülitit.

Kas ma saan kasutada mitte-Feini tarvikuid?

Tugevalt soovitatav on kasutada ainult spetsiaalselt Feini poolt kavandatud ja lubatud tarvikuid. Sobimatute tarvikute kasutamine võib põhjustada ülekuumenemist, tööriista kahjustusi või vigastusohtu.

Kuidas vahetada toitekaablit, kui see on kahjustatud?

Kahjustatud kaabel tuleb asendada spetsiaalselt ettevalmistatud kaabliga, mis on saadaval Feini müügijärgses teeninduses. Ärge proovige seda ise parandada.

Kust leida varuosi?

Praegune varuosade loend on saadaval veebilehel www.fein.com. Saate ise vahetada rakendustööriistu (saeterad, lihvplaadid). Sisemiste osade puhul võtke ühendust Feini müügijärgse teenindusega.

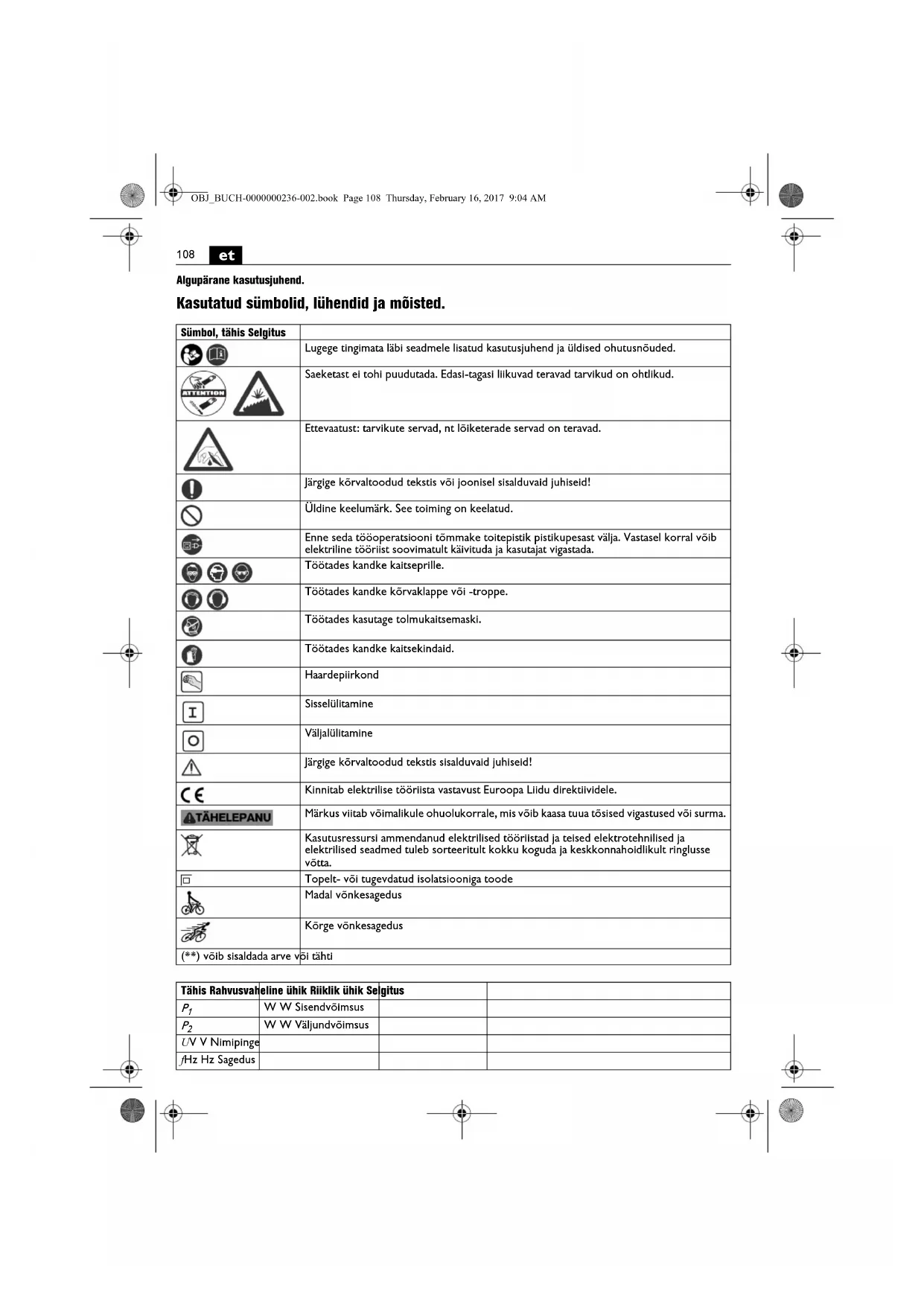

KASUTUSJUHEND SuperCut FSC 500 QSL Fein

Kasutatud sumbolid, luhendid ja moisted.

Sümbol, tãhis Seljitus
	Lugege tingimata lâbi seadmele lisatud kasutusjuhend ja üldised ohutusnõuded.
	Saaketast ei tohi puudutada. Edasi-tagasi liikuvad teravad tarvikud on ohtlikud.
	Ettvaatust: tarvikute servad, nt lõiketerade servad on teravad.
	Järgige kõraltooodud tekstis või joonisel sisalduvaid juhiseid!
	Üldine keelumärk. See toming on keelatud.
	Enne seda tõöperatslooni tõmmake tolteplistik pistikupesast välja. Vastasel korral võib elektriline tõörlist soovimatult käivituda ja kasutajat vigastada.
	Tõtades kandke kaitseprille.
	Tõtades kandke kõrvaklappe või -troppe.
	Tõtades kasutage tolmukaitsemaski.
	Tõtades kandke kaitsekindald.
	Haardepiirkond
I	Sisselulitamine
	Väljalulitamine
	Järgige kõraltooodud tekstis sisalduvaid juhiseid!
CE	Kinnitab elektrilise tõörista vastavust Euroopa Liidu direktividele.
TAHELEPANU	Märkus viitab võimalikule ohuolukorrale, mis võib kaasa tuua tõsised vigastused või surma.
	Kasutusressursi ammendanud elektrilised tõöristad ja teised elektrotehnilised ja elektrilised seadmed tuleb sorteeritult kokku koguda ja keskkonnaahoidlikult ringlusse võtta.
	Topelt- või tugevdud isolatsioniga toode
	Madal võnkesagedus
	Kõrge võnkesagedus
(**) võlb sisaldada arve või tãhti

Tähis Rahvusvah	eline ühik Riiklik ühik Selgitus
P1	W W Sisendvoiimsus
P2	W W Väljundvoiimsus
UV Nimipinge
Hz Sagedus
Tähis Rahvusval	eline ühik Riiklik ühik Selgitus
nS	/min, min-1, rpm, r/min	min Nominaalne vönk
K	°	°
	kg kg Kaal EPTA-Procedure 01 järgi
LpA	dB dB Heliröhu tase
LwA	dB dB Helivöimsuse tase
LpCpeak	dB dB Heliröhu maksimaalne tase
K...		Möötemäramatus
a	m/s2	m/s2
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2
	Rahvusvalise mötühikute süsteemi S1 pohühikud ja tuletatud ühikud.

Tööchutus.

Hoidke koik ohutusnouded ja juhised edaspidiseks kasutamiseks alles.

Enne elektrilise toorista kasutuselevotu lugege pohjalikult labi kasutusuhjed ja uhrdekuuluvad üldised ohtusnouded (dokumendi nr

3 41 30 054 06 1). Holdke kolk juhised edaspidiseks kasutamiseks alles ja elektrilise toorista edastamisel kolmandatele isikutele pange kaasa ka nimatud dokumendid.

Pidage kinni ka asjaomastest siseriiklikest tookaitsenouetest.

Elektrilise tooiista otstarve:

kāsitsi juhitav ostsilleeriv seade, mis on ette nàhtud toötamiseks lima veeta ja veekindlas keskkonnas, kasutades FEIN heakskiidetud tarvikuid.

Construction

• puidu (max 78 mm), plasti, klaaskiudplasti (klaaskiuga tugevdatud plast, susinikiuga tugevdatud plast) ja pleki (max 1 mm) saagilmseks
• plaadivuukide puhatamisekja pa adilimi ning vaipkatete jaikide emaldamisekse
• elastete Isolatsloonimaterjalide (sillkooni voi akruull) loikamiseks fassaadide piirkonnas ja plaadiservade karestamiseks vukke iirkonnas
• väiksemate pindade lihvmiseks

Elektrilist töörista saab ühendada ka piisava voimsusega vahelduvvoolugeneraoriga, mis vastab standardille ISO 8528, klassige G2. Standardiga vastus puudub eeskät sits, kui nn moonustestgur ületab 10%. Vajaduse korral hankige kasutad generaatori kohta tevet.

Kui teostate toid, mille puhul voib tarvik tabada varjatud elektrijuhtmeid voi seadme endsa toitejuhet, hoidke seadet ainult isoleeritud kapedemetest. Kontakt pinge all oleva elektrijuhtmega voib pingestada seadime metallosad ja pohjustada elektriloggi.

Tooriku kinnitamiseks stabilise aluse kule ja toestamiseks kasutage klambreid voi monda muud praktilist metodit. Kui holate toorikut vaid kaega voi surute selle vastu oma keha, on toorik ebastabilises asendis, mistottu voite kaotada salle ue kontrolli. Arge kasutage teiste tooljate tarvikuid, mida elektrilise toorista toolja ei ole heaks kiitnud. Asjaolu, et tarvikut saab toorilsta kule gkinitada, el taga veel toorlsta ohutut tod.

Hoidke elektrilist turoiista nii tugevasti, et Teie keha ei puutu kunagi tarvikuga kokku, seda eeskatt juhul, kui kasutate hardeulatus jävaid saegettaid voi Ilokitavikuid. Kokkupuode teravate terade ja servadega voib pohjustada vigastusi.

Kandke isikukaitsevahendeid. Kasutage vastavalt kasutusotstarbele naomaski, silmakaitset voi kaitseprille. Vajaduse korral kandke tolmukaitsemaski, kuulmiskaitsevahendeid, kaitsekindaid voi kaitsepolle, mis kaitseb Teid lihvmisel eralduvate vaikeste osakeste eest. Silmad peavad olemakaitstud seade masutamisel eralduvate vorkehade eost. Tolmu-voi hingamisteede kaitsemskid peavad filtreerima kasutamisel tekkiva tolu mu. Pikajaline vali mura voib kahjustada kuulmist.

Arge suunake elektrilist turoiista isenda, teiste inimeste
ega loomade poole. Teravad voi kuumad tarvikud voivad
tekitada vigastusi.

Elektrilise tüöristale ei tohi kruvide voi neetidega kinnitada silte ja margiseid. Kahjustatud isolatsionei taga kaitset elektrilögi eest. Kasutage kleebiseid.

Puhastage seadme ventilatsioniavasid regulaarselt mittemetaliliste tooristadega. Mootori ventulator tombab tolmu korpusse.Metallitolmu liigne kogunemine voib olla ohtlik.

Enne tööriista töllerakendamist kontrollige toitejuhct ja toitepistikut kahjustuste suhtes.

Soovitus: Kasutage elektrilist turiista alati koos rikkveooleukatselittiga (RCD), mille rakendumisvool on 30 mA voi väiksem.

110

et

Ohtliku tolu ma kaitlemine

Elektrilise toorlistaga tootamisel tekklb tolm, mis voib olla ohtlik.

Teata tolu, nt asbesti voi asbesti sisaldavate materjalide toottlemisel tekkiva tolu, plid sialdavate varvide tolu, metallitolmu, mona liki puidu, mineralaal, kivisisaldusega materjalde rianiosakeste tolu, laustite, puldukaltsevahendite, veesidukite lakkide tolm voib pohjustada allergilisi reaktsoone, hingamistede haigusi ja vahki ning kahjustada sigmisvoimet. Haigestumise oht soltub sissehingatavast kogusest. Kasutage tekkiva tolu ma Joaks sobivaid isikukaitsevahendeid ngtage tokohal hea ventilatsloon. Asbesti sisaldavate toottlemine on lubatud vaid vastava valjaoppega isikutele. Puidutolm ja kergmetallide tolm, lihvmistolmu ja keemiliste ainete kuumad segd vovad ebasoodsates tingimustes ieneseslikult suttida voi plahvatada. Valtige sedemete lendumist tolmumahutite suunas ning elektrilise tooriista ja lihyvitava detaili tilkeuumenemist, tuhendage ogeaegselt tolmumahutit, pidage knnl materjali tootja juhistest ning rlgls kehtivatest ohutusnouetest.

Kae-randme-vibratsoon

Kaesolevas juhendis toodud vibratsioon on moedetud standardi EN 60745 kohase mootemeetodi jargi ja seda saab kasutada elektriliste tooriistade omavaheliseks vordlemiseks. See sobib ka vibratsiooni esialgseks hindamiseks.

Toodud vibratsloonitase kehtib toorista kasutamisel ettenahtud otstarbel. Kui aga elektrilist toorista kasutatakse muudeks toodeks, rakendatakse teisi tarvikud voi kui toorista hooldus pole piisav, vob vibratsloonitase kokiuda. See vob vibratsooni tokoguperloodl Jooksul tunduvalt suurrendada.

Vibratslooni tapieks hindamlseks taleks arvesse votta ka aega, mi selade olei valja lilitatud voi kull sisse lilitatud, kuid tegelikult tole rakendamata. See vob vibratslooni-too koguperoodi jooksul tundvutvalhendada. Kasutaja kaitsmisesvibratsloonieest voite tarvitusele tailandavod ohutusabinoud, naiteks: hooldage toorilstu ja tarvikuid piisavalt, hoidke kaed soojas, tagage sujuv tookorraldus.

Andmed vibratsiooni kohta

Vibratsion	\( a \)
FEIN-tarvikute ligitamine vibratsioniklasside alusel	Hinnatud vibratsion*
VC0	< 2,5 m/s \( {}^{2} \)
VC1	\( < 5\mathrm{\;m}/{\mathrm{s}}^{2} \)
VC2	\( < 7\mathrm{\;m}/{\mathrm{s}}^{2} \)
VC3	\( < {10}\mathrm{\;m}/{\mathrm{s}}^{2} \)
VC4	\( < {15}\mathrm{\;m}/{\mathrm{s}}^{2} \)
VC5	\( > {15}\mathrm{\;m}/{\mathrm{s}}^{2} \)
Ka	\( 3\mathrm{\;m}/{\mathrm{s}}^{2} \)

• Vaartused pöhinevad tõtsükull, mis koosne ühe ja sama kestusega tootamissetuhikägul ja maksimaelsekoormusel. Tarviku vibratsoonklass on tood ud juurd eldisatud lehel 3413042060 .

Toojuhised.

Tarviku vahetus (vt lk 5/6).

Arge kasutage tarvikuid, mida FEIN ei ole salle elektrilise toorista jaeks konkreetselt ette nainud ega soovitanud. Muude kui FEIN originaltarykute kasutamine toob kaasa elektrilise toorilstaulekuumenemise ja purunemse.

1 Teravate iokeservadega tarviku vahetamisel kasutage kte vigastamise vattimiseks katet 32174011000.

Arge liuIlage elektrilist toorlista sisse, kui lukustushooh an avutad. Vastasel korral voivad kaed ja sormed muljuda saada.

Arge viige kasi kinnituspakkide piirkonda. Vastasel korral voivad sormed muljuda saada.

Muud kasutusjuhised.

Arge kasitsege kinnitushooba, kui seade tootab. Vastasel korral tekib kehavigastuste oht.

Arge käsitsege elektrilist töriista, kui kinnituspkid on avatud ja tarvikut ei ole paigaldatud! See voib elektrilist töriista kahjustada.

Kui knittuspakid on enne tarviku paigaldamist avatud, keakeke knittushoob ette ja uesti tagasi. Kinnituspakid on niud suletd. Tarvikut on voimalik paigaldada.

Viige tõriist toorikuga kokku alles sisselilitatult.
Tarvikut saab keerata 30° -sammuga ja seada kõige soodsamasse toaasendisse.

Juhiseid lihvmisesk.

Suruge elektrilist tooriista koos lihvpaberiga korraks tugevasti vastu siledat plnda ja lullage toorilst korraks sisse. See tagab hea nakke ja hoiaab ara ennaegse kulumise.

Lihvpaperit on vöimalik uuesti maha tōmmata ja 120° vorra keeratult kohale panna, kui kulunud on ainult lihvpaperi üks ots.

Töotage lihvtalla kogu pinnaga, mitte ainult lihvtalla otsaga.

Välkeste kolmurskete lihvaldaDEga lihvides valige suurre vonkesagedus (elektroonika astmel 4-6),umara lihvalla ja suure kolmurske lihvalla kasutamise korral valige keskmine vonkesagedus (elektroonika aste 4). Lihvige uhtlae ettenihke ja kerge surveva. Liiga sursurve ei suurrenda toe efektivsust, vaid kulutab lihvpaberit asjatult.

Juhiseid saagimiseks.

Valige korge vonkesagedus. Umaraid saelehti saab vabastada ja teistpidi paigaldada, et tagada uhtlane kulumine.

Kui availatav surve on vaga suur, vaheneb poorete arv automaatelt kuni seiskumiseni, ning koormuse alanedes suureneb see taas.

Juhiseid kaabitsemiseks.

Valige keskmine kuni korge vonkesagedus.

Korrashoid ja hooldus.

Aarmuslike toingimuste korral voib metallide totolemisel koguneda seadmesse elektritjuhivat tolmu. Seadme

kaitseisolatsoon völb kahjustuda. Ventilatsiooniavade kaudu puhastage elektrilise töörista sismust sageli kuiva ja olvaba suruohuga ning kasutage rlikkevooolukalseltilit (Fl).

Kui elektrilise tooriista toitejuhe on vigastud, tuleb see asendada FEIN esinduses saada oleva toitejuhtmega.

Elektrilise tooriista varuosade ajakohastud loetelu leiate Internetist veebilehelt www.fein.com.

Vajaduse korral voite ise valja vahetada jargmisi detaie: Tarvikud

Garantii.

Tooteleatakse garantiis vastavalt maaletooja rigis kehtivatele nouetele. Lisaks sellene annab FEIN garantii vastavalt FEIN tootjavastutse deklaratsoonile.

Elektrilise tooriista tarnekomplekt ei pruigi sisaldada koki ikaesolevas kasutusjuhendis kirjeldatud voi kujutadur tarkvukid.

Vastavusdeklaratsion.

Firma FEIN kinnitab ainuvastutusel, et kaesoley toode vastab kasutusjuhendi vlmasel lehekuljel toodud asiajastmele nouetele.

Tehnilised dokumendid on saadaval Aadressil:

C.&E.FeinGmbH,C-DBIA

Keskkonnakaitse, utiliseirimine.

Pakendid, kasutusressursi ammandanud elektrilised tööristad ja tarvikud tulek keskonnahoadlikult umber töddela ja ringlusse votta.
