SuperCut FSC 500 QSL - Multiverktyg Fein - Gratis bruksanvisning och manual

Produkttyp	Oscillerande multifunktionsverktyg
Märke	Fein
Modell	SuperCut FSC 500 QSL
Upptagen effekt (P1)	500 W
Avgiven effekt (P2)	350 W
Märkspänning	230 V
Frekvens	50/60 Hz
Oscillationsvinkel	3,2°
Märkvarvtal (tomgång)	11 000 – 20 000 osc/min
Varvtalsreglering	Elektronisk varvtalsreglering (6 lägen)
Verktygsfäste	Fein QuickIN (nyckellöst snabbbyte)
Verktygsorientering	12 lägen (30° steg)
Vikt (enligt EPTA)	1,6 kg
Vibrationsklassificering	VC2 (< 7 m/s²)
Ljudtrycksnivå (LpA)	82 dB(A)
Ljudeffektsnivå (LwA)	93 dB(A)
Bearbetningsbara material	Trä (max 78 mm), plast, metall (plåt max 1 mm), fogar, kakel, lim
Huvudfunktioner	Sågning, slipning, skrapning, borttagning av fogar
Användarskydd	Dubbelisolering, skyddskåpa, nödstopp
Elanslutning	Med sladd (3 m)
Medföljande tillbehör	Segmenterat sågblad, triangulärt slipplatta, slippapper, slipkloss, insexnyckel

Vanliga frågor - SuperCut FSC 500 QSL Fein

Hur byter man verktyg på Fein SuperCut FSC 500 QSL?

Använd QuickIN-spännspaken: vrid den framåt för att öppna backarna, sätt i verktyget i önskad riktning (12 möjliga lägen), stäng sedan spaken. Se alltid till att använda skyddskåpan vid byte för att undvika skärskador.

Vad används varvtalsregleringen till?

Den elektroniska varvtalsregleringen gör det möjligt att justera oscillationsfrekvensen från 1 (låg) till 6 (hög). Använd hög hastighet (4-6) för sågning och slipning med små plattor, och medelhastighet (max 4) för den stora triangulära plattan. Skrapning görs med medel- till hög hastighet.

Vilka material kan jag skära med detta verktyg?

Du kan såga trä upp till 78 mm tjocklek, plast, glasfiberförstärkt plast (GFRP, CFRP) och plåt upp till 1 mm. Den kan också ta bort kakelfogar, skrapa bort lim eller mattrester och skära silikon- eller akrylfogmassor.

Hur får man bra vidhäftning av slippapperet?

Tryck slippapperet kort och hårt mot en plan yta, starta sedan verktyget i några sekunder. Detta förbättrar vidhäftningen och förhindrar för tidigt slitage. Om endast spetsen är sliten kan du lossa papperet och sätta tillbaka det roterat 120°.

Är verktyget skyddat mot överbelastning?

Ja, om kontakttrycket blir för högt vid sågning minskar hastigheten automatiskt tills den stannar och ökar sedan när belastningen minskar. Detta skyddar motorn och verktyget.

Hur minskar man vibrationerna för optimal komfort?

Använd antivibrationshandskar, ta regelbundna pauser och se till att verktyget är väl underhållet (rengöring av ventilationsöppningar, vässade verktyg). Vibrationsklassen för denna modell är VC2 (< 7 m/s²), vilket är måttlig.

Vilket regelbundet underhåll krävs?

Rengör regelbundet ventilationsöppningarna med icke-metalliska verktyg för att undvika ansamling av ledande damm. Vid intensiv användning på metall, blås torr tryckluft inuti. Använd en jordfelsbrytare på 30 mA.

Kan jag använda tillbehör som inte är Fein?

Det rekommenderas starkt att endast använda tillbehör som är speciellt utformade och godkända av Fein. Användning av icke anpassade tillbehör kan leda till överhettning, skador på verktyget eller risk för skador.

Hur byter man nätsladden om den är skadad?

Den skadade sladden måste ersättas med en specialtillverkad sladd som finns hos Feins eftermarknadsservice. Försök inte reparera den själv.

Var hittar jag reservdelar?

Den aktuella listan över reservdelar finns på webbplatsen www.fein.com. Du kan själv byta ut användningsverktygen (blad, slipplattor). För interna delar, kontakta Feins eftermarknadsservice.

BRUKSANVISNING SuperCut FSC 500 QSL Fein

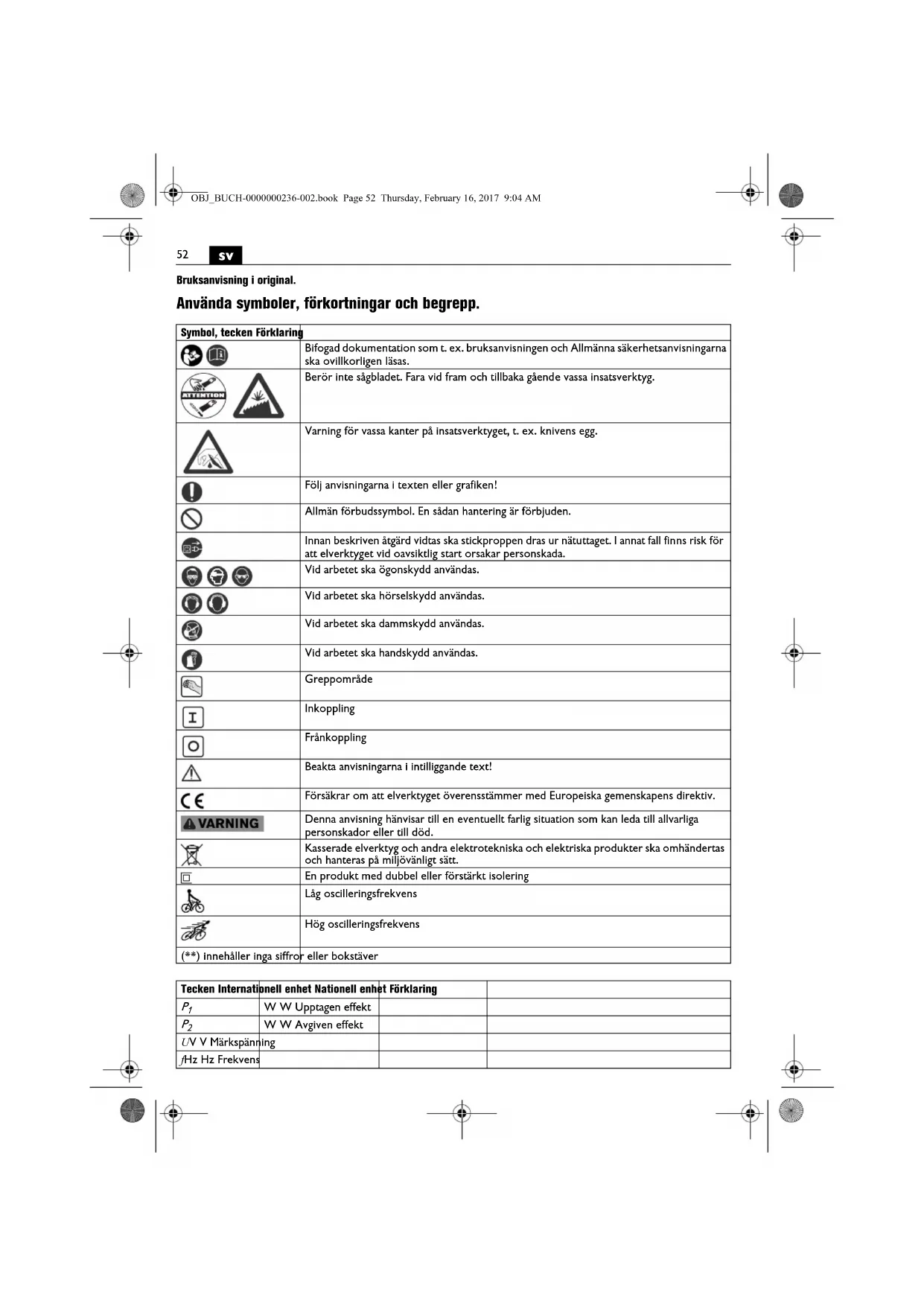

Anvanda symboler, forkortningar och begrepp.

Symbol, tecken Förklaring
	Bifogad documentation som t. ex. bruksanvisingen och Allmänner säkerhetsanvisingarna sca ovillkorligen ljas.
	Berör inte sängbladet. Fara vid fram och tillbaka*gände vassa insatsverktyg.
	Varning für vassa kanter på insatsverktyget, t. ex. knivens egg.
	Följ anvisingarna i texten eller grafiken!
	Allmän forbudssymbol. En:Sadan hantering är forbjuden.
	Innan beskriven Åtgårdvidtas skä stickproppen dras ur nätuttaget. I annat fall finns riskforallatt elverktyget vid oavsiktlig start orsakar persanskada.
	Vid arbetet skä ögonskydd användas.
	Vid arbetet ska hörsklydd användas.
	Vid arbetet skä dammskydd användas.
	Vid arbetet ska handskydd användas.
	Greppområde
I	Inkoppling
	Fränkoppling
	Beakta anvisingarna i intilliggende text!
CE	Försakrar om att elverktyget overensstämmer med Europeiska gemenskapens direktiv.
Δ VARNING	Denna anvisning hänvlsar till en eventuellt farlig situation som kan leda till allvarliga persorskador erller till död.
	Kasserade elverktyg och andra elektrotekniska och elektriskaprodukter skaa ohmandertas och hanteras på miljövänilgt sätt.
	En produit med dubbel erller forständt isolering
	Låg oscilleringsfrekvens
	Hög oscilleringsfrekvens
(**) Innehäller inga siffror	eller bokstäver

Tecken Internatiønell erhöht Nationell erhöht Fördklaring
P1	W W Upptagen effekt
P2	W W Avgiven effekt
UV Märksprüngning
Hz Hz Frekvens
Tecken Internati-nionalnenhet Nationallenhet Fördklaring
ns	/min, min-1, rpm, r/min	rpm Märkslagfrekvens
K	°° Oscilleringsvinkel
	kg kg Vikt enligt EPTA-Procedure 01
LpA	dB dB Ljudtrycksnivå
LwA	dB dB Ljudeffektnivå
LpCpeak	dB dB Toppludtrycksnivå
K...			Onoggrannhet
a	m/s2	m/s2	Vibrationsemissionsvärde enligt EN 60745 (vektorsumma i tre riktningar)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Bas- och härledda enheter.Freedet Internationella enhancesystemet Sf.

För din sakerhet.

VARNING

Läs noga igenom alla sakerhetsanvis

stār till föjd av att sakerhetsanvisingarna och
Instruktionerna inte föjts kan orsaka elstöt, brand
och/eller allvarlina personskador.

Forvara alla varninger och anvisninger for framtida bruk.

Använd inte detta elverktyg innan du noggrbst whilst och fullständigt: forstatt denna instruktionsbok samt bifogade „Allmanna sakerhetsanvisinngar“

(pUBLIKATIONSNUMMER 3 41 30 054 06 1).Dessa underlag bor forvaras for senare anvandning och sca bifogas elverkyterget vid overlatseller forsäljning. Beakta aven tillampliga nationella arbetarskyddsbestammelser.

Avsedd användning av elverktyget:

Handhällen Oscillerande maskin ffor använding utan vattentillforsel i vaderskydd agomivng med av FEIN godkända insatsverktyg och tillbehör.

Construction

• for sänging i trä (max. 78 mm), plast, glasfibermerad plast (GRP, CFK) och i plat (max. 1 mm)
• skär ut kakelfogar och raspar eller skavar bort kakellim aller rester av golvbelaggning
• skär ut elastiskt tätningsmaterial (silikon eller akryl) i fasader och ruggar upp fogfllkerna
• for slipning aller utjamning av mindre ytor

Detta elverktyg ar aven avset for anvandning med vaxelstromsgenerator som har tillrackigt. hog effekt och som motsvarar standarden ISO 8528 i utforandeklass G2. Bestammelserna ienna standard uppfylls i synerhet inte om klirfkaktorn overskrider 10% . I osikra fall ta reda pa generatorns data.

Speciella sakerhetsanvisningar.

Häll i elverktyget endast vid de isolerade greppytorna när arheten utförs på ställen där insatsverktyget kan skada dolda elledningar gegen egen natsladd. Kontakt med en spanningsforande ledning kan sättä elverktygets metall-delar under spanning och leda till elastöt.

Anvand klammor aller andra practiska metoder for att sakra och stoda arbetstystcket paett stabil underlag. Om arbetstystcket bara halls med handen aller mot kroppen har det ett instabilit Lage som kan leda till att verktyget inte langre kan kontrolleras.

Använd endast tillbehör som specielt tagitsfram aller godkänts av elverktygets tilverkare. Användningen behöverintevara saker bara forattillbehoret passar till elverktyget.

Häll tag i alverktyget sa att kroppen, speiclitt vid arbeten med mot greppomrdet riktade insatsverktyg som t. ex. sāglbad eller skärverktyg, intekommen i beröring med insatsverktygen. Risk finns for kroppsskada om vassa skär eller kanter berörs.

Använd personlig skyddsustrusting. Använd allfter avsett arbe tansiktskarm, ögonskydd erller skyddsglasogon. Om sa behovs, använd dammftermask, horskydd, skyddshandskar der skyddforskäde som skyddar mot sma utslungade slip- och materialpartiklar. Ögonen sca skyddas mot utslungade främnde partiklar som kan uppsta under arbetet. Damm- och andningskydd maste kunna filtrera bort det damm som eventuellt uppstar und erabet. Risk finns for horselskada under en langre tids kraftigt buller.

Rikta inte elverktyget mot dig själv, andra personer uller djur. Risk finns att vassa uller heta elverktyg orsakar personskada.

Det ar forbjudet att med skruvar eller nitar fsta brickor och marken pa elverktyget. En skadad isolering skyddar inte langre mot elstot. Anvand dekaler.

Rengör regelbundet elverktygets ventilationsöppninger med verktyg som inte bestär av metall. Motorns fläkt drar in damm till motorhuset. Vid kraftig koncentration kan metalldammet orsaka elektrisk fara.

Kontrolera fore start att natsladden och stickproppen inte skadats.

Rekommendation: Anslut alltid elverktyget via en jordelfelsbrytare (RCD) med en jordlackagestrom pa Hogst 30mA

Hantering av hälsovändigt damm

Om verktyget används for ságning av vissa material kan hälsovändigt damm uppsta.

Beröring aller inandning av vissa damm som t. ex. asbest och asbesthaltigt material, blyhaltig malning, metall, vissa tradslag, mineraler, silikatpartiklar fran stenhaltigt material, farglösningsmedel, traskydssmedel, antifouling for vattenfordon kan hos personer utlosa allergiska reacti-ner och/eller andningsbesvar, cancer, fortplantningsskada. Risken vid inandning av damm ar beroende av expositionen. Anvand en utsugning som ar lamplig fer det damm som bildas, personlig skyddsutrustning och se till att arbetsplatzen ar va ventilerad. Lat en fackman bearota asbesthaltigt material.

Traddamm och lattmetallsdamm, het blandning av slipdamm och kemiska amnen kan under ogynnsamma forhallanden anandas erler exploderu. Undvik gnistor i riktning mot dammbehalaren som overhettning avelkrtyget och slipmaterialiet, som i god tic dammbehalaren, beakta materialtilverkarens anvisninger for bearbetning samt de foreskrifter forbearbetat material som galler i ditt land.

Hand-arm-vibrationer

Mätningen av den vibrationsniva som anges I denna anvis- ning har utforts enigt en matmetod som ar standardiserad i EN 60745 och kan anvandas vid jamforelse av olica elverktyg.Den kan aven tillampas for preliminar bedom- ning av vibrationsbelastningen.

Den angivna vibrationsnivan representar elverktygets huvudsakliga användningsomraden. Om daremot elverktyget anvands for andra andamal och med andra insatsverktyg erle unterhällits ordentigt kan vibrationsnivan avvika.Detta kan oka vibrationsbelastningen vasantigt under den tota tidsperioden.

For exakt vordering av vibrationsbelastningen under en bestam'd tidsperiod bor hansiyn aven tas till den tid elverktyget har varit avsngt erll gatt utan att vara i verklgt ingrepp. Detta kan minska vibrationsbelastningen vasentigt under den totala tidsperioden.

Bestär extra sakerhetsatgärder for att skydda operatoren mot vibrationernas Inverkan, t. ex.: underhall av elverkyteg och insatsverktygen, att halla handerna varma, organisera arbeitsforloppen.

Vibration	\( a \)
Indelnig av FEIN-insatsverktyg i vibrationsklasser	Beräknad hastighetsökning*
VC0	< 2,5 m/s2
VC1	< 5 m/s2
VC2	< 7 m/s2
VC3	< 10 m/s2
VC4	< 15 m/s2
VC5	> 15 m/s2
Ka	\( 3\mathrm{\;m}/{\mathrm{s}}^{2} \)

• Dessa värden baserar på en arbetscykel bestände till lika delar av tomgängs- och fullastdrift.
  Av bifogat blad 3 41 30 442 06 0 framgar till vilken vibrations-klass Insatsverktyget hör.

Användningsinstruktioner.

Verktygsbyte [se sidorna 5/6].

Använd inte tillbehör som FEIN inte uttryckligen godkänt och rekommenderat forda elverkty. Om andra tillbehör användsän originaltilbehör frān FEIN leder detta till att elverktyget overhettas och forstör.

Anvand skyddet 3 21 74 011 00 0 vid byte av insatsverktyg med vassa skarkanter som skydd mot skador pa handerna.
Koplainte in elverktyget med oppen spannspak. Annars finns risk for klamskada pa hander och fingrar.
Forinte handerna mot spannspakens omrde. Annars finns risk for klamskada pa fingrarna.

Ytterligare användningsinstruktioner.

Manovrera inte spansspaken när maskinen ar i gäng. Annars finns risk for personskada.
Använd inte elverktyget med appen spannspak utan insatsverktyg! Det kan fororsaka skador pa elverktyget.
Omspanspaken ar oppen innan insatsverktyget monteras, vand spansspaken framat och alter tillbaka. Chuckbackarna ar nu stangda. Insatsverktyget kan monteras.

Elverktyget skara varata tillslaget naret det fors mot arbetsstycket.

Insatsverktyget kan flyttas i 30° steg och fixeras i det lampligaste arbetslaget.

Tryck elverktyget med paatt slippapper kort och kraftigt mot en plan yta och koppla helt kort pa elverktyget. Detta ger en god vidhaftning och forebygger etr for snabbt slitage.

Om slippappperet endast slitits pa ett horn kan det dras av och ater sattas pa forskjutet om 120°

Slipa med sliplattans hela yta och inte endast med spetsen.

Välj en hög ossilleringsfrekvens (elektronikens steg 4-6) für slipning med små triangel-siliplattor, välj en medelhög ossilleringsfrekvens (elektroniken max. steg 4) für slipning med silprondeller och stora triangel-siliplattor. Slipa med jämn hastighet och lätt tryck. Ett for kraftigt mottryck ökar inte avverkningsgraden, slippappperet slits bara snabbare.

Anvisningar for sagning.

Väljén hög oscilleringsfrekvens. Runda sagklinger k an for jämnare siltege t sort och atermoneras I svängt lage. Vid mycket hög anligningstryck sjunker varvalet automatiskt till stillastäende och ökar Åter vid avlastning.

Anvisningar for skavning.

Välj medelhög till hög ossilleringsfrekvens.

Underhäll och kundservice.

Under extrema betingelser kan ledande damm samlas i elverktygets inre nar metall bearbetas.

Elverktygets skyddsolering kan forsamras.

Blas ofta rent elverktygets inre genom ventilationsoppinangarna med torr och oljefri tryckluft och kopla en jordfelsbrytare (Fi).

När elverktygets natsladd skadats maste den ersattas med en spezielt forberedd natsladd som FEIN-kundservicen tilhandahäller.

Den aktuella reservdelslistan for detta elverktyg hitter du i Internet pa adress: www.fein.com.

Foljande delar kan du vid behov sjalv byta ut: Insatsverktyg

Garanti och tillaggsgaranti.

Garanti lamnas pa produits enligt de lagbestammelser som galler i aktuellt anvandningsland. Dessutom lamnar FEIN en tillaggsgaranti enligt FEIN-tillverkargaranti-forklaring.

Vid leverans av aktuellt elverktyg kan vissa delar saknas av de tillbehör som beskrivs aller visas i bruksanvisningen.

Forsakran om overensstammelse.

FEIN forsakrar under exklusiv ansvar attenna produit overensstammer med de normatva Dokument som angs pa instructuktsbokens sista sid.

Tekniska publikationer finns hos: C. & E. Fein GmbH, C-DB IA, D-73529 Schwabisch Gmund

Miljöskydd, avfallschantering.

Forpackning, skrotade elverktyg och tillbehör sca hante-ras pa miljövänligt satt.
