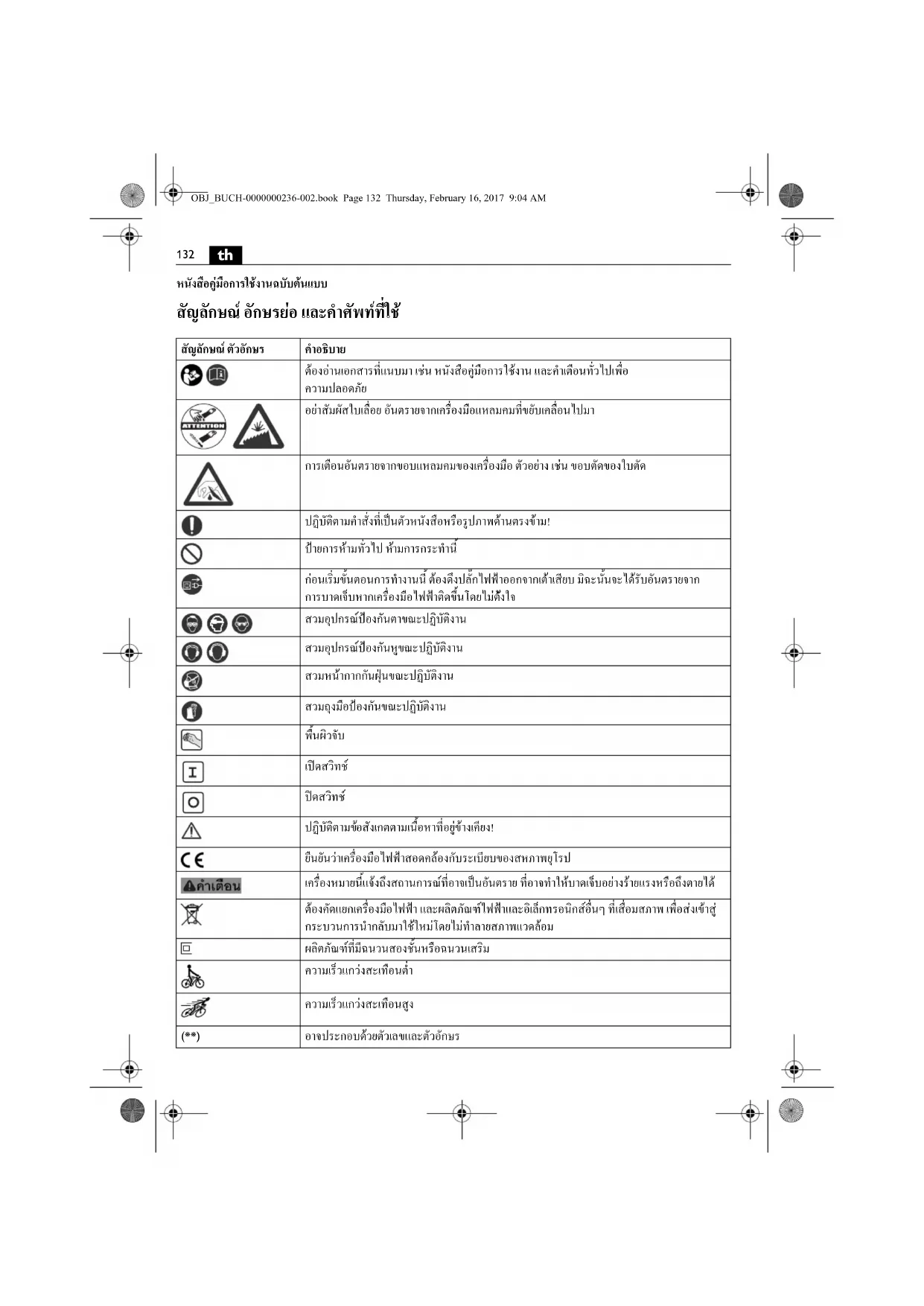

หนังสือคูมือการใชงานฉบับตนแบบ สัญลักษณ อักษรยอ และคําศัพทที่ใช สัญลักษณ ตัวอักษร คําอธิบาย ตองอานเอกสารที่แนบมา เชน หนังสือคูมือการใชงาน และคําเตือนทั่วไปเพื่อ ความปลอดภัย อยาสัมผัสใบเลื่อย อันตรายจากเครื่องมือแหลมคมที่ขยับเคลื่อนไปมา การเตือนอันตรายจากขอบแหลมคมของเครื่องมือ ตัวอยาง เชน ขอบตัดของใบตัด ปฏิบัติตามคําสั่งที่เปนตัวหนังสือหรือรูปภาพดานตรงขาม! ปายการหามทั่วไป ห ามการกระทํานี้ กอนเริ่มขั้นตอนการทํางานนี้ ตองดึงปลั๊กไฟฟาออกจากเตาเสียบ มิฉะนั้นจะไดรับอันตรายจาก การบาดเจ็บหากเครื่องมือไฟฟาติดขึ้นโดยไมตั งใจ สวมอุปกรณปองกันตาขณะปฏิบัติงาน สวมอุปกรณปองกันหูขณะปฏิบัติงาน สวมหนากากกันฝุนขณะปฏิบัติงาน สวมถุงมือปองกันขณะปฏิบัติงาน

ปฏิบัติตามข อสังเกตตามเนื้อหาที่อยูขางเคียง! ยืนยันวาเครื่องมือไฟฟาสอดคลองกับระเบียบของสหภาพยุโรป เครื่องหมายนี้แจงถึงสถานการณที่อาจเปนอันตราย ที่อาจทําใหบาดเจ็บอยางรายแรงหรือถึงตายได ตองคัดแยกเครื่องมือไฟฟา และผลิตภัณฑไฟฟาและอิเล็กทรอนิกสอื่นๆ ที่เสื่อมสภาพ เพื่อสงเขาสู กระบวนการนํากลับมาใชใหมโดยไมทําลายสภาพแวดล อม ผลิตภัณฑที่มีฉนวนสองชั้นหรือฉนวนเสริม ความเร็วแกว งสะเทือนต่ํา ความเร็วแกวงสะเทือนสูง (**) อาจประกอบดวยตัวเลขและตัวอักษร OBJ_BUCH-0000000236-002.book Page 132 Thursday, February 16, 2017 9:04 AM133

เพื่อความปลอดภัยของทาน ตองอานคําเตือนเพื่อความปลอดภัยและคําสั่ง ทั้งหมด การไมปฏิบัติตามคําเตือนและคําสั่ง อาจเปนสาเหตุใหถูกไฟฟาดูด เกิดไฟไหม และ/หร ือไดรับ บาดเจ็บอยางรายแรง เก็บรักษาคําเตือนและคําสั่งทั้งหมดสําหรับใชอางอิงในภายหลัง อยาใชเครื่องมือไฟฟา กอนไดอานหนังสือคูมือ การใชงานนี้ รวมทั้ง "คําเตือนทั่วไปเพื่อความปลอดภั

ที่แนบมา (เอกสารเลขที่ 34130054061) อยางละเอียดและ เขาใจอยางครบถวนแลว เก็บรักษาเอกสารดังกลาวสําหรับใชใน ภายหลัง และใหแนบไปกับเครื่องมือไฟฟาหากนําไปแจกจาย

กรุณาปฏิบัติตามกฎระเบียบเพื่อความปลอดภัยทางอุตสาหกรรม ที่ใชในประเทศที่เกี่ยวเนื่องดวยเชนกัน ประโยชนการใชงานของเครื่องมือไฟฟา เครื่องขัดแบบสั่นใชมือนําทางสําหรับทํางานโดยไมตอง ใชน้ํา ใหทํางานในบริเวณปลอดภัยจากสภาพอากาศ และใช เครื่องรวมกับเครื่องมือและอุปกรณประกอบที่ FEIN แนะนํา Construction – สําหรับเลื่อยไม (สูงสุด 78 มม.) พลาสติก พลาสติกเสริมแรงดวยเสนใยแกว ( GFRP, CFP) และ- สําหรับเลื่อยโลหะแผน (สูงสุด 1 มม.) – สําหรับตัดออกรอยตอกระเบื้อง และถูหรือขูดปูนยาแนว กระเบื้อง หรือเศษตกคางของพรม – สําหรับตัดวัสดุยาแนวรอยตอชนิดยืดหยุน (ซิลิโคน หรือ อะคลิลิค) บนบริเวณดานหนาอาคาร และสําหรับทํา ดานหนารองใหขรุขระ – สําหรับขัดหรือถูพื้นผิวเล็กๆ เครื่องมือไฟฟานี้ยังเหมาะสําหรับใชกับเครื่องกําเนิดไฟฟ

กระแสสลับที่มีกระแสไฟฟาออกพอเพียงตรงตามมาตรฐาน ISO 8528 ประเภทการออกแบบ G2 หากเครื่องกําเนิดไฟฟา มีสิ่งที่เรียกกันวาปจจัยความผิดเพี้ยนมากกวา 10 % เครื่อง กําเนิดไฟฟาก็จะไมตรงตามมาตรฐานนี้เปนอยางยิ่ง หากมี ขอสงสัย กรุณาอานเกี่ยวกับเครื่องกําเนิดไฟฟาที่ทานใช ตัวอักษร หนวยการวัด สากล หนวยการวัด แหงชาติ คําอธิบาย

, rpm, r/min /min อัตราแกวงสะเทือนกําหนด

มุมแกวงสะเทือน kg kg น้ําหนักตามระเบียบการ EPTA-Procedure 01

dB dB ระดับความดันเสียง

dB dB ระดับความดังเสียง

pCpeak dB dB ระดับความดันเสียงสูงสุด K... ความคลาดเคลื่อน m/s

คาความสั่นสะเทือนตามมาตรฐาน EN 60745 (ผลรวมเชิงเวกเตอรของสามทิศทาง) m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

หนวยฐาน และ หนวยอนุพันธ จากระบบหนวย ระหวางประเทศ

คําเตือนพิเศษเพื่อความปลอดภัย จับเครื่องมือไฟฟาตรงพื้นผิวที่หุมฉนวน เมื่อทํางานในบริเวณ ที่อุปกรณตัดอาจสัมผัสกับระบบสายไฟฟาที่ซอนอยูหรือสาย ไฟฟาของตัวเครื่องเอง หากเครื่องมือตัดสัมผัสลวดไฟฟาที่มี "กระแสไฟฟาไหลผาน" อาจทําใหสวนที่เปนโลหะของ เครื่องมือไฟฟาเกิดมี "กระแสไฟฟาไหลผาน" และทำใหผูใช เครื่องถูกไฟฟาดูดได ใชปากกาหนีบหรือวิธีอื่นที่ไดผลเพื่อยึ ดและค้ําพยุงชิ้นงาน เขากับแทนรองรับที่มั่นคง การจับงานดวยมือ หรือยันไวกับ รางกาย จะไมมั่นคง และอาจทําใหสูญเสียการควบคุมได อยาใชอุปกรณประกอบที่บริษัทผูผลิตเครื่องมือไฟฟาไมได ออกแบบไวโดยเฉพาะและไมไดแนะนําใหใช ดวยเหตุผลเพียง เพราะวาอุปกรณประกอบมีขนาดเขาพอเหมาะกับเครื่องมือ ไฟฟาของทานก็ไมไดเปนการรับรองความปลอดภัยการทํางาน

จับเครื่องมื อไฟฟาในลักษณะไมใหเครื่องมือส ัมผัสกับรางกาย ของทานอยางเด็ดขาด โดยเฉพาะอยางยิ่งขณะทํางานกับ เครื่องมือ เชน ใบเลื่อย หรือเครื่องมือตัดอื่นๆ ที่ชี้เขาหาบริเวณ จับ การสัมผัสกับปลายแหลมคมหรือขอบตัดอาจทําให

สวมอุปกรณปองกันเฉพาะตัว สุดแลวแตกรณีใหใชกระบัง ปองกันหนา สวมแวนตากันลมและฝุน หรือ แว

อันตราย สุดแลวแตความเหมาะสมใหสวมหนากากกันฝุน สวม ประกบหูปองกันเสียงดัง สวมถุงมือ และสวมผากันเปอน พิเศษที่สามารถกันผงขัดหรือเศษชิ้นงานออกจากต ัวทานได แวนปองกันตาตองสามารถหยุดเศษผงที่ปลิววอนที่เกิดจาก การปฏิบัติงานแบบตางๆ ได การไดยินเสียงดังมากเปนเวลา นานอาจทําใหทานสูญเสียการไดยิน อยาหันเครื่องมือไฟฟาไปยั งตัวทานเอง บุคคลอ ื่น หรือสัตว อันตรายจากการไดรับบาดเจ็บจากเครื่องมือที่ร อนหรือแหลมคม อยาตอกหมุดหรือขันสกรูเพื่อติดปายชื่อและเครื่องหมายใดๆ เขากับเครื่องมือไฟฟา หากฉนวนหุมชํารุด จะปองกันไฟฟาดูด ไมได ขอแนะนําใหใชปายติดกาว ทําความสะอาดชองระบายอากาศที่เครื่องมือไฟฟาตามชวง เวลาเปนประจําโดยใชเครื่องมือที่ไมใชโลหะ เครื่องเปาลมของ มอเตอรจะดูดฝุนเขาในครอบเครื ่อง หากฝุนที่ประกอบดวย โลหะสะสมกันมากเกินไป อาจทําใหเกิดอันตรายจากไฟฟาได กอนเริ่มตนทํางาน ใหตรวจสอบสายไฟฟาและปลั๊กไฟฟาเพื่อ หาจุดชํารุด ขอแนะนํา: ใชเครื่องมือไฟฟาทํางานผานอุปกรณปองกันไฟดูด (RCD) ที่มีขนาดกระแสไฟฟากําหนด 30 mA หรือนอยกวาเสมอ การจัดการกับฝุนอันตราย เมื่อใชเครื่องมือไฟฟานี้สําหรับไสวัสดุออก อาจเกิดฝุนที่เปน อันตรายตอสุขภาพ การสัมผัสหรือหายใจเอาฝุนบางประเภทเขาไป ต. ย. เชน แอสเบสทอส หรือวัสดุที่มีแอสเบสทอส เคลือบผิวท ี่มีสารตะกั่ว โลหะ ไมบางประเภท แรธาตุ และอนุภาคซิลิเกตจากวัสดุผสม หิน ตัวทําละลายสี ผลิตภัณฑรักษาเนื้อไม สีกันเพรียงสําหรับ

อเดินสมุทร สามารถกระตุนใหเกิดปฏิกิริยาแพแกผูใชเครื่อง หรือผูที่ยืนอยูใกลเคียง และ/หรือนํามาซึ่งโรคติดเชื้อระบบ หายใจ มะเร็ง ความผิดปกติแตกําเนิด หรืออันตรายตอการ เจริญพันธุอื่นๆ อันตรายจากการหายใจเอาฝุนเข าไปขึ้นอยูกับ การรับฝุน ใหใชอุปกรณดูดฝุนที่กําหนดใหใช ไดกับฝุนที่เกิดขึ้น

อุปกรณปองกันรางกาย และจัดสถานที ทํางานใหมี การระบายอากาศที่ดี ปลอยใหวัสดุที่มีแอสเบสทอสเปนงาน ของผูเชี่ยวชาญ ฝุนไมและฝุนที่เปนโลหะเบา สวนผสมรอนๆ ของผงขัด และ เคมีวัสดุ สามารถลุกไหมดวยตนเองภายใตสภาพแวดลอมที่ ไมพึงประสงค หรืออาจทําใหเกิดระเบิดได หลีกเลี่ยงไมให ประกายไฟแลบไปยังทิศทางอุปกรณเก็บผง รวมทั้งอยาให

ือไฟฟาและวัสดุที่ขัดรอนเกินไป ถายอุปกรณเก็บผง/ ถังผงใหทันทวงที ปฏิบัติตามคําแนะนําในการทํางานของบริษัท ผูผลิตวัสดุ รวมทั้งกฎขอบังคับที่เกี่ยวกับว ัสดุชิ้นงาน ที่บังคับ ใชในประเทศของทาน การสั่น มือ/แขน ระดับการสั่นที่ใหไวในแผนขอมูลนี้วัดตามการทดสอบที่ได มาตรฐานที่ระบุใน EN 60745 และอาจใชสําหรับเปรียบเทียบ เครื่องมือไฟฟาหนึ่งกับเครื่องอื่นๆ ได ระดับการสั่นยังอาจใช สําหรับประเมินการสั่นของเครื่องเมื่อใชงานในเบื้องตนได

ระดับการสั่นที่ใหไวนี้แสดงการใชงานสวนใหญของ เครื่องมือไฟฟา อยางไรก็ดี หากเครื่องมือไฟฟ าถูกใชเพื่อทํางาน ประเภทอื่น ใชรวมกับอุปกรณประกอบที่ผิดแปลกไป หรือ ไดรับการบํารุงรักษาไมดีพอ ระดับการสั่นอาจผิ ดแผกไป ปจจัย เหลานี้อาจเพิ่มระดับการสั่นอยางชัดเจนตลอดระยะเวลา ทํางานทั้งหมด เพื่อประมาณระดับการสั่นใหไดแนนอน ควรนําเวลาขณะ เครื่องมือไฟฟาปดสวิทชทํางานหรือขณะเครื่องกําลังวิ่งแต ไมไดทํางานจริงมาพิจารณาดวย ปจจัยเหลานี้อาจลดระดับ การสั่นอยางชัดเจนตลอดระยะเวลาทํางานทั้งหมด วางมาตรการเพื่อความปลอดภัยเพิ่มเติมเพื่อปกป องผูใชงาน เครื่องจากผลกระทบของการสั่น เชน: บํารุงรักษาเครื่องมือ ไฟฟาและอุปกรณประกอบ ทํ ามือใหอุนไว จัดระเบียบลําดับงาน OBJ_BUCH-0000000236-002.book Page 134 Thursday, February 16, 2017 9:04 AM135

คาการปลอยการสั่น คําแนะนําในการปฏิบัติงาน การเปลี่ยนเครื่องมือ (ดูหนา 5/6). อยาใชอุปกรณประกอบที่ FEIN ไมไดกําหนดเฉพาะเจาะจง และแนะนําใหใชกับเครื่องมือไฟฟานี้ การใชอุปกรณประกอบ ที่ไมใชของแทของ FEIN สามารถทําใหเครื่องมือไฟฟารอน เกินไป และเสียหายได เมื่อเปลี่ยนเครื่องมือที่มีขอบตัดแหลมคม ใหใชแผนคลุม 32174011000 เพื่อปกปองตัวทานจากการบาดเจ็บ

อยาเปดสวิทชเครื่องมือไฟฟาในขณะที่คันหนีบเปดอยู มิฉะนั้นมือและนิ้วอาจถูกบีบอัดได อยาเอื้อมเขาไปในบริเวณกามหนีบ มิฉะนั้นนิ้วอาจถูก

คําแนะนําเพิ่มเติมในการปฏิบัติงาน อยาใชคันหนีบในขณะที่เครื่องมือไฟฟากําลังว ิ่ง มิฉะนั้น จะเสี่ยงตอการไดรับบาดเจ็บ อยาใชเครื่องมือไฟฟาทํางานเมื่อกามหนีบเปดอยูและ ไมไดใสเครื่องมือไว! การไมปฏิบัติตามอาจทําให เครื่องมือไฟฟาเสียหายได หากกามหนีบเปดอยูกอนที่จะใสเครื่องมือ ให หมุน คันหนีบไปขางหนาและกลับไปขางหลังอีกครั้ง ตอนนี้

ดแลว ทานสามารถใสเครื่องมือเขาไปได จับเครื่องมือไฟฟาเขาหาชิ้นงานเมื่อเปดสวิทชอยูเทานั้น สามารถปรับเลื่อนเครื่องมือไดเปนขั้น 30 ° และยึดใหอยูใน ตําแหนงทํางานที่สะดวกเหมาะสมที่สุดได หมายเหตุสําหรับการขัด กดเครื่องมือไฟฟาที่มีกระดาษทรายทาบลงบนพื้นผิวราบ อยางสั้นๆ และมั่นคง และเปดสวิทชเครื่องมือไฟฟาอยางสั้นๆ ในลักษณะนี้จะทําใหเกาะติดดี และชวยปองกันการสึกหรอ

หากสวนปลายหรือมุมหนึ่งของกระดาษทรายสึกหรอ ท าน สามารถถอดกระดาษทรายออกอีกครั้งและติดกลับเขาไปใหม

120° ทํางานโดยใชพื้นผิวทั้งหมดของแผนฐานขัด อยาใชเพียง สวนปลายเทานั้น เมื่อขัดดวยแผนฐานขัดรูปทรงสามเหลี่ยมขนาดเล็ก ใหเลือก ความถี่แกวงสะเทือนสูง (ระดับอิเล็กทรอนิกส 4–6) เมื่อขัด ดวยแผนฐานขัดรูปทรงกลมและแผนฐานขัดรูปทรงสามเหลี่ยม ขนาดใหญ ใหเลือกความถี่แกวงสะเทือนปานกลาง (ระดับ อิเล็กทรอนิกสสูงสุด ขัดโดยการเคลื่อนที่อยางตอเนื่องและใชแรงกดปานกลาง การใชแรงกดมากเกินไปจะไมทําใหขัดออกไดมากข ึ้น แตจะ ทําใหกระดาษทรายสึกหรอเร็วขึ้นเทานั้น หมายเหตุสําหรับการเลื่อย เลือกความถี่แกวงสะเทือนสูง ทานสามารถปลดใบเลื่อยรูปทรง กลมออก เปลี่ยนตําแหนง และหนีบเขาไปใหม จะไดสึกหรอ

เมื่อใชแรงกดมากๆ ความเร็วรอบจะลดลงโดยอัตโนม ัติจนถึง หยุดนิ่ง และจะเพิ่มขึ้นอีกครั้งเมื่อปลอย หมายเหตุสําหรับการขูด เลือกความถี่แกวงสะเทือนปานกลางจนถึงสูง การซอมบํารุงและการบริการลูกคา เมื่อทํางานกับโลหะในสภาวะการใชงานหนัก ฝุน นําไฟฟาอาจเขามาอยูขางในเครื่องมือไฟฟา ซึ งจะ สงผลเสียตอฉนวนปองกันทั้งหมดของเครื่องมือไฟฟาได ให ใชอากาศอัดที่แหงและปราศจากน้ํามันเปาทําความสะอาด ดานในของเครื่องมือไฟฟาผานชองระบายอากาศบ อยๆ และตอ อุปกรณปองกันไฟดูด (RCD) เขาบนสายไฟฟา หากสายไฟฟาของเครื่องมือไฟฟานี้ชํารุด ตองเปลี่ยนใหมโดย ใชสายไฟฟาที่จัดเตรียมไวเปนพิเศษจากศูนยบริการลูกคา FEIN รายการอะไหลที่มีอยูในปจจุบันสําหรับเครื่องมือไฟฟานี้ กรุณาดูในอินเทอรเน็ตที่ www.fein.com หากตองการ ทานสามารถเปลี่ยนชิ้นสวนดังตอไปนี้เองได:

การแบงประเภทของเครื่องมือ FEIN ตามระดับการสั่น อัตราเรงประเมิน* VC0 < 2,5 m/s

• คาเหลานี้อิงกับรอบการทํางานคือ การเดินตัวเปลาและการใช งานจริง ในระยะเวลาเทากัน สําหรับขอมูลเกี่ยวกับระดับการสั่นที่กําหนดให กับเครื่องมือ กรุณาดู ในเอกสารขอมูลที่แนบมา 3 41 30 442 06 0OBJ_BUCH-0000000236-002.book Page 135 Thursday, February 16, 2017 9:04 AM136

การรับประกันและความรับผิดชอบ การรับประกันสําหรับผลิตภัณฑใหมีผลบังคับตามกฎระเบียบ ทางกฎหมายในประเทศที่จําหนายผลิตภัณฑ นอกจากน ี้ บริษัท FEIN ยังใหการรับประกันตามคําประกาศรับประกันของบร ิษัท

FEIN อีกดวย อาจมีเพียงบางสวนของอุปกรณประกอบที่บรรยายหรือแสดง ในหนังสือคูมือการใชงานนี้ รวมอยูในการจัดส งเครื่องมือไฟฟา

การรับรองการปฏิบัติตามมาตรฐาน บริษัท FEIN ขอรับรองโดยรับผิดชอบแตเพียงผูเดียววา ผลิตภัณฑนี้สอดคลองกับขอกําหนดที่เกี่ยวเนื องกันที่ระบุ ไวในหนาสุดทายของหนังสือคูมือการใชงานนี้ เอกสารทางเทคนิคที่: C. & E. Fein GmbH, C-DB_IA, D-73529 Schwäbisch Gmünd การรักษาสภาพแวดลอมและการกําจัดขยะ ตองคัดแยกหีบหอ เครื่องมือไฟฟา และอุปกรณประกอบที่ เสื่อมสภาพ เพื่อสงเขาสูกระบวนการนํากลับมาใชใหมโดยไม ทําลายสภาพแวดลอม OBJ_BUCH-0000000236-002.book Page 136 Thursday, February 16, 2017 9:04 AM137
