Toote tüüp	Juhtmeta elektriline samblaeemaldaja
Bränd	Greenworks
Mudel	G40DT35
Aku pinge	40 V
Töölaius	36 cm (14")
Töösügavus	1 cm (3/8")
Mootori pöörded	3600 p/min
Helirõhutase	76,1 dB(A) (k=3,0 dB(A))
Mõõdetud helivõimsuse tase	92,6 dB(A)
Garanteeritud helivõimsuse tase	93 dB(A)
Vibratsioon (parem käepide)	4,293 m/s² (määramatus 1,5 m/s²)
Vibratsioon (vasak käepide)	3,121 m/s² (määramatus 1,5 m/s²)
Kaal (ilma akuta)	0,2 kg
Rataste suurus	17,8 cm (7")
Aku tüüp	Liitium-ioon 40 V (mudelid 29717/29727)
Laadija	Mudel 2910907
Juhtraua tüüp	Kokkuklapitav juhtraud ülemise ja alumise käepidemega
Käivitussüsteem	Ohutuslukustusnupp + lülitihoob
Mootor	Elektrimootor
Garantii	2 aastat (kodukasutus)

Korduma kippuvad küsimused - G40DT35 GREENWORKS

Kuidas käivitada samblaeemaldaja G40DT35?

Käivitamiseks sisestage aku ja akuklahv. Seejärel vajutage ohutusluku nuppu, samal ajal vajutades lülitushooba juhtraua suunas.

Mida teha kui mootor ei käivitu?

Kontrollige, et aku on korralikult sisestatud ja laetud. Kui probleem jätkub, laadige akut vastavalt juhistele. Vaadake kasutusjuhendis olevat tõrkeotsingu juhendit.

Kuidas vahetada samblaeemaldusharjasid?

Lülitage tööriist välja, eemaldage aku ja oodake täielikku seiskumist. Pöörake seade ümber, eemaldage harjade kinnituskruvid, seejärel tõmmake tihvt kruvikeerajaga välja. Vahetage kulunud harjad ja pange uuesti kokku, pingutades kruvid koos seibidega.

Millist akut kasutada?

Kasutage Greenworksi 40 V akut mudelitelt 29717 või 29727. Sobiv laadija on mudel 2910907.

Kuidas puhastada samblaeemaldajat pärast kasutamist?

Lülitage tööriist välja, eemaldage aku. Puhastage allosa puhta lapiga. Ärge kunagi kasutage vett ega lahusteid. Eemaldage taimsed jäägid käsitsi või pehme harjaga.

Mis on maksimaalne töösügavus?

Töösügavus on reguleeritav kuni 1 cm (3/8 tolli). Reguleerige vastavalt muruseisundile ja pinnasetüübile.

Kas kogumiskott on kaasas?

Jah, kogumiskorv (muruämbrit) on kaasas. Paigaldamiseks tõstke tagumine luuk üles ja riputage korv kaane varrastele.

Mida teha ebanormaalsete helide korral?

Peatage tööriist kohe ja eemaldage aku. Kontrollige võõrkehade olemasolu, mis blokeerivad silindrit. Puhastage ja kontrollige enne uuesti kasutamist. Kui müra jätkub, võtke ühendust volitatud remondikeskusega.

Kas garantii katab harju?

Ei, harju on kulumaterjal ja 2-aastane garantii neid ei hõlma. Täpsemate tingimuste osas vaadake kasutusjuhendit.

Kas samblaeemaldajat võib kasutada märjal murul?

Ei ole soovitatav samblaeemaldada märjal murul, kuna see võib kahjustada muru ja ummistada tööriista. Kasutage eelistatavalt kuival pinnasel.

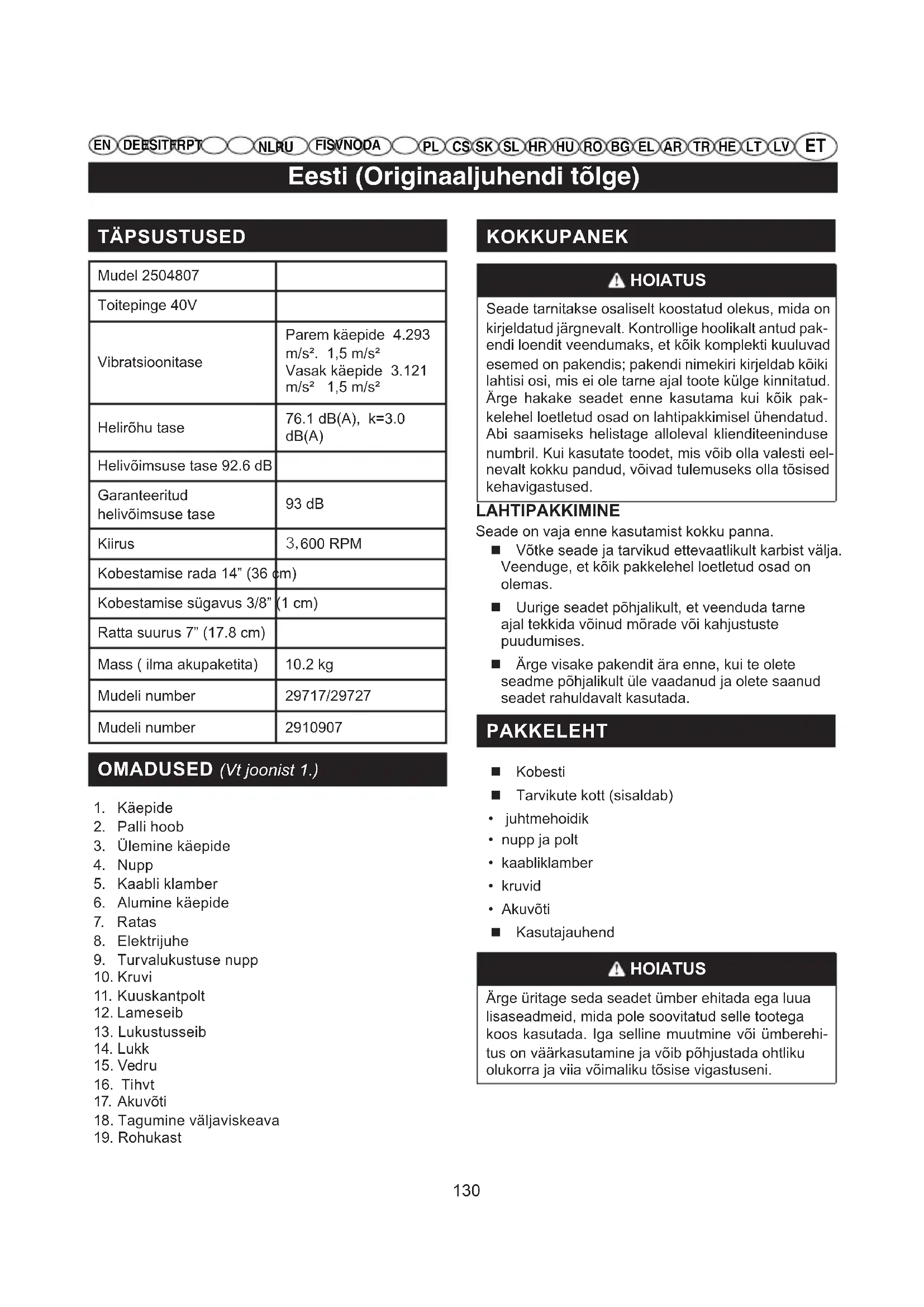

KASUTUSJUHEND G40DT35 GREENWORKS

Eesti (Originaljuhendi tõlge)

TÄPSUSTUSED

Mudel 2504807
Toitepinge 40V
Vibratsioonitase	Parem käepide 4.293 m/s2. 1,5 m/s2 Vasak käepide 3.121 m/s2 1,5 m/s2
Helirōhu tase	76.1 dB(A), k=3.0 dB(A)
Helivōimsuse tase 92.6 dB
Garanteeritud helivōimsuse tase	93 dB
Kiirus	3,600 RPM
Kobestamise rada 14" (36 cm)
Kobestamise suggavus 3/8"	(1 cm)
Ratta suurus 7" (17.8 cm)
Mass ( ilma akupaketita)	10.2 kg
Mudeli number	29717/29727
Mudeli number	2910907

OMADUSED (Vt joonist 1.)

1. Käepide
2. Palli hoob
3. Ülemine käepide
4. Nupp
5. Kaabli klamber
6. Alumine käepide
7. Ratas
8. Elektrijuhe
9. Turvalukustuse nupp
10. Kruvi
11. Kuuskantpolt
12. Lameseib
13. Lukustusseib
14. Lukk
15. Vedru
16. Tihvt
17. Akuvoti
18. Tagumine vãljaviskeava
19. Rohukast

KOKKUPANEK

HOIATUS

Seade tarnitakse osaliselt koostatud olekus, mida on kirjeldatud jargnevalt. Kontrollige hoolikalt antud pakendi loendit veendumaks, et koik komplekti kuuluvad esemed on pakendis; pakendi ninekiri kirjeldab koiki lahtisi osi, mis ei ole tarne ajal toote kulge kinnitatud. Arge hakake seadet enne kasutama kui koik pakkelehel loetletud osad on lahtipakkimisel uhendatud. Abi saamiseks helistage aloleval klienditeeninduse numbril. Kui kasutate toodet, mis voib olla valesti eel nevalt kokku pandud, voivad tulemuseks olla tosised kehavigastused.

LAHTIPAKKIMINE

Seade on vaja enne kasutamist kokku panna.

Vötke seade ja tarvikud ettevaatlikult karbist valja. Veenduge, et kõik pakkelehel loetletud osad on olemas.
Uurige seadet pohjalikult, et veenduda tarne ajal tekkida voinud morade voi kahjustuste puudumises.
Arge visake pakendit ara enne, kui te olete seadme pohjalikult üle vaadanud ja olete saanud seadet rahuldavalt kasutada.

PAKKELEHT

Kobesti
Tarvikute kott (sisaldab)

• juhtmehoidik
  nupp ja polt
  kaabliklamber
  kruvid
• Akuvoti
  ■ Kasutajauhend

HOIATUS

Arge uritage seda seadet umber ehitada ega luua lisaseadmeid, mida pole soovitatud selle tootega koos kasutada. Iga selline muutmine voi umberehitus on vaarkasutamine ja voib pohjustada ohtliku olukorra ja viia voimaliku tõise vigastuseni.

Eesti (Originaljuhendi tõlge)

HOIATUS

Peatage seade ja eemaldage akuplokk. Veenduge, et koik liikuvad osad on taielikult peatunud. Kui te seda ei tee, voivad tulemuseks olla juhuslik käivitumine ja tosised kehavigastused.

HOIATUS

Kui moni osa on kahjustunud voi puudu, arge kasutage seda seadet enne, kui vastav osa on asendatud. Vigastatud voi puudvate osadega muruniiduki kasutamine voib pohjustada raske kehavigastuse.

ALUMISE KÄEPIDEME PAIGALDAMINE (Vt joonist 2)

Sisestage alumine käepide (6) kere avasse.
■ Kasutage komplekti kuuluvaid kruvisid (10) ja kinnitage alumine kaepide ristpea-kruvikeeraja (ei kuulu komplekti) abil kere kulge.

ULEMISE JUHTRAUA PAIGALDAMINE(Vt joonist 2)

Paigutage ülemine käepide nii, et avad on samal joonel alumise käepideme avadega.
■ Sisestage komplekti kuuluv kuuskantpolt (11) käepidemest valjastpoolt avasse.
Keerake nupp (4) kuuskantpoldile (11), et seda paigale kinnitada.

ROHUKASTI PAIGALDAMINE (Vt joonist 3)

Tostke tagumist tuhendusluuki.
Tostke rohupudur sangast ules ja pange tagaluugi alla, nii et rohupuduri raami konksud kinnituvad luugi vardale.
Vabastage tagumine valjalaskeluuk. Kui see on oigesti paigaldatud, siis rohukoguri konksud ulatuvad labi tagaluugis olevate avade.

KASUTAMNINE

HOIATUS

Vaatamata sellele, et olete tuttav akuga, arge minete gse lles kasutamisel valvsust. Pidage meeles, et tahelepanu minetamine sekundi murdosa jooksul on piisav tose hehavigastuse tekitamiseks.

HOIATUS

Kandke alati silmakaitsevahendeid. Selle eiramine voib tahendada, et voorkehad voivad sattuda teile silma pohjustades voimalikku tosist vigastust.

HOIATUS

Arge laske plastosadel mitte mingil juhul sattuda kokkupuutesse auto pidurivedeliku, bensiini, bensiinipohiste toodete, immutusolidega voi muude samalaadsete vedelikega. Kemikaalid voivad plaste rikkuda, norgendada voi neile havitavalt mojuda, mis voib pohjustada raske kehavigastuse. Klient tohib parandada voi vahetada ainult osade loendis toodud osi. Teisi osi tohib vahetada vaid volitatud teeninduskeskus.

AKU EEMALDAMINE (Vtjoonist 4)

Toote peatamiseks vabastage ohutuskäepide.
Avage akuluuk, et saada ligipääs akupesale.
Eemaldage aku voti.
Vajutage ja hoidke aku vabastusnuppu kindlalt all.
Vötke akupakett muruniidukist valja.

AKUPAKETI PAIGALDAMINE (Vt joonist 4)

Tostke ja hoidke akukaant üval.
Joondage aku muruohutaja akupordiga.
■ Enne kasutamist veenduge, et aku vabastusnupp kinnitub klopsatusega omakohale ja et aku on korralikult paigasa kindlalt muruohutaja kuljes.
Pange akuvoti sisse.
Kui te muruniidukit kohe kasutama ei hakka, arge pange akuvotit sisse.
Vötke akupakett muruniidukist valja.

KOBESTI KÄIVITAMINE

Vajutage vabastuse turvanuppu ja hoidke seda all. See muudab palli luliti valikuliseks.
Töotamiseks suruge palli luliti vastu käepidet.

KOBESTI PEATAMINE

Vabastage pall

LOIKETERADE HOOLDAMINE

Kobesti silinder vōib pōhjustada vigastusi! Enne reguleerimist eemaldage seade toitevörgust ja oodake, kuniks kobesti silinder on peatunud. Kandke reguleerimise ajal vastupidavaid tōkkindaid. Kui kobesti silinder ei ole veel kulunud, aga individuaïsed vedrud on katki, tuleb need valja vahetada. Kasutada vōib vaid identseid asendusvedrusid.

Eesti (Originaljuhendi tõlge)

HOIATUS

Enne seadme kontrollimist, puhastamist voi hool-damist lulitage see valja ja eemaldage akuplokk ning oodake kuni muruohutaja silinder on peatunud.Nende juhiste eiramine voib pohjustada raskeid kehavigastusi voi varakahju

HOIATUS

Kandke nouetekohaseid roivaid, kindaid ja kaitseprille, kui hooldustoid teete.

PULKADE VAHETAMINE (Vt joonist 5)

HOIATUS

Tösiste isikuvigastuste vältimiseks lülitage seade valja ja eemaldage akuplokk iga kord enne hooldustöde teostamist.

Kasutage ainult tootja originaalseid varuosi.

Peatage seade ja eemaldage akuplokk. Oodake, kuni likuvad osad taielikult peatuvad.
Pörake kobesti Ümber.
Eemaldage kaks tahekujulist kruvi (11), lameseib (13) ja lukustusseib (14), mis pulga korpust kinni hoij. Eemaldage tahtpeaga kruvikeerajat kasutades vastaskuljel olevad kaks polti.
Suruge lukku (15) lohikuga kruvikeeraja abil vastu volli, et pulga korpust vollist eemaldada.
■ Asendage kulunud voi katkised pulgad uutega.
Pange pulga korpus lohikuga kruvikeerajat ja lukustusseibi kasutades uuesti kokku nii, nagu see alguses oli.

HOIATUS

Köigil kruvidel, mis pulgahoidiku pooli koos hoivad, peavad olemakeermete peal lameseib (13) ja lukustusseib (14), et kruvid kasutamise ajal lahti ei laheks.

PULKADE ASENDAMINE (Vt joonist 6)

Eemaldage pulgakassett, nagu on naidatud joonisel 6.
■ Kinnitage pulgakassett toöpingile.
Lukake tihtv kruvikeerajat kasutades valja (ei kuulu komplekti). Kui seda on raske teha, peate voib-olla kasutama kummist vasarat.
Eemaldage kulunud/katkised pulgad ja visake need ara.

Pange pulk tagasi paika ja libistage tihvt tagasi, surudes tihvt vastu tahket pinda, et see surve joul tagasi paika laheks.

HOIATUS! KOBESTI SILINDER VOIB POHJUSTADA VIGASTUSI.

Enne seadme hooldamist lulitage see valja ja eemaldage akuplokk ning oodake kuni muruohutaja silinder on peatunud.Kandke hooldustooe ajal tugevaid kindaid. Murukobestit tuleb parast iga kasutuskorda puhastada.

HOIATUS

KASUTAGE REMONTIMSEL AINULT TAPSELT
SOBVAID VARUOSI. MUUDE OSADE KASUTAMINE VOIB TEKITADA OHUOLUKORRA VOI
POHJUSTADA SEADME VIGASTUMISE.

HOIATUS

RASKE KEHAVIGASTUSE VÄLTIMISEKS KANDKE KOGU TÖOTAMISE AJAL SILMAMASKI VOI TURVAPRILLE. TOLMUSTES KOHTADES KANDKE NÄOMASKI VOI TOLMUMASKI.

HOIATUS

LULITAGE ENNE SEADME KONTROLLIMIST, PUHASTAMIST VOI HOOLDAMIST MOOTOR VALJA, OODAKE KOIKIDE LIKUVATE OSADE SEISKUMIST JA VOTKE PISTIK PISTIKUPESAST VALJA. NENDE JUHISTE EIRAME NOB POHJUSTADA RASKEID KEHAVIGASTUSI VOI VARAKAHJU

Vältige plastosade puhastamisel lahustite kasutamist. Enamik plaste on kaubandusvörgust saadaolevate erinevate lahustite suhtes tundlikud ja voivad nende mōjul kahjustada saada. Mustusest, tolmust, ölist, märdest jne puhastamiseks kasutage puhast riidelappi.

HOIATUS

ARGE LASKE PLASTOSADEL MITTE MINGIL JUHUL SATTUDA KOKKUPUJESSE AUTO PIDURIVEDELIKU, BENSINI, BENSINIPOHISTE TOODETE, IMMUTUSOLIDEGA VOI MUUDE SAMALAADSETE VDELIKEGA. KEMIKAALID VOIVAD PLASTE RIKKUDA, NORGENDADA VOI NEILE HAVITAVALT MOJUDA, MIS VOIB POHJUSTADA RASKE KEHAVIGASTUSE. KCLIENT TOHB PARANDADA VOI VAHETADA VAID OSADE LOENDIS TOODUD OSI. KOIKI TEISI OSI TOHB ASENDADA VOLITATUD TEENINDUSKESKUS.

Eesti (Originaljuhendi tõlge)

Ärge kasutage murukobesti puhastamiseks kovasid voi teravaid esemeid.

Ruumi sāastmiseks saab murukobesti nuppude vabastamisega hoiustamiseks kokku klappida.

Olge selle tegemisel hoolikas, et toitejuhe kinni e i jaaks. Hoidke murukobestit kuivas kinnises ruumis, millele lapsed ligi ei paase.

Lulitage seade valja ja eemaldage akuplokk ning oodake kuni muruohutaja silinder on peatunud.
■ Puhastage alati kobesti alaosa pärast iga kasutuskorda ja enne hoiustamist.
■ Kontrollige hoolikalt koiki pulki ja kassette vigastuste suhtes ja asendage need vajadusel.

Seadet ei tohi kōrvaldada koos majapidamisjäätmetega. See tuleb kōrvaldada vastavuses kohalike māarustega.

A OHT!

Eesti (Originaljuhendi tõlge)

RIKKEOTSING
Probleem Võimalik põhjus Lahendus
Ebanormaalne mürä.	Võörkehad on muruõhutaja silindri peal ja need peksavad vastu muruõhutajat.	Lülitage muruõhutaja ∀jalja ja oodake kuni silinder on põörlemise lõpetanud.
Seade koliseb. Vilistav heli.	Võörkehad blokeerivad muruõhutaja silindrit.	Eemaldage võörkehad.
		Kontrollige muruõhutajat kohe.
Vilistav heli. Rihm libiseb.	Võtke ühendust volitatud	teeninduskeskusega.
Mootor ei käivitu. Aku ei plekorralikult kinnitatud.	Väenduge, et aku on korralikult seadme külge kinnitatud. Lugege käesoleva kasutsjuhendi peatükki Aku.
	Aku ei ole laetud. Laadige akut	vastavalt teie mudeli komplektis olevatele juhistele.
Muruõhutajat on raske lükata.	Võörkehad blokeerivad seadet.	Lülitage mootor ∀jalja ja oodake kuni muruõhutaja on põörlemise lõpetanud. Eemaldage võörkehad. Umbes ühe minuti pärast lõlitage muruõhutaja sisse.
	Rohi on liiga kõrge. Niitke muru enne õhutamist.
Öhutamise tulemused ei ole rahuldavad.	Vedrupiide kolumine. Reguleeige muruõhutaja silindrit.
	Rihm on vigane.	Võtke ühendust volitatud teeninduskeskusega.
	Rohi on liiga kõrgeks kasvanud.	Niitke muru enne muruõhutaja kasutamist.

PERIOD OF WARRANTY

Köikidele Greenworks Tools uute seadmete osadele ja töttusele antakse 2-aastane garantii, mis hakkab kehtima ostkuupäeval. Kui seadmeid kasutatakse kutselise kasutaja poolt arilisel eesmargil, antakse 30-paevane garantii, sext Greenworks Tools seadmed on ette nahtud pohliselt kodukasutuseks (DIY).

Garantii ei ole ülekatav.

PIIRANGUD

See garantii on rakendatav ainult nouetekohaselt mittetoottavatele detailidele/osadele ja ei ole rakendatav jargmistel juhtudel.

1. Loomulik kolumine.
2. Tavaparane häalestamine ja reguleerimine.
3. Vigastus on pōhjustatud vārast kāsitsemisest, mitteshipparasest kasutamisest, valest kasutamisest yōi holetusest.
4. Puudulikust hooldusest tingitud ülekuumenemine.
5. Puudulikust hooldusest tingitud vigastus, mille puhul liitmikud voi kinnitid on lotvunud voi eemaldunud.
6. Veega pesemisest tingitud vigastus.
7. Seadmeid pole hooldatud ja teenindatud Greenworks Toolsi pool heaks kiidetud hoolduskeskustes.
8. Seadmed on valesti kokku pandud v i reguleeritud.
9. Seadme vaarkasutamisest tingitud vigastus.
10. Talveks ette valmistamata jatmisesst tingitud vigastus (korgsurvespesuritel).
11. Tavaline garantii ei kehti allpool loetletud kuluvatele osadele, kuid mitte ainult:

akud,
- elektrikaablid,
- Iöketerad ja Iöketerade koostud,
- yeorihmad.
- filtrid,
- kinnituspadrunid ja tooristahoidikud.

1. Seadmetes leiduvate teise tootja osadele, nagu mootorid, käigukastid, keithib vastava tootja garantiieeskiri, mille kohustused tagab Greenworks Tools Europe GmbH ka väljaspool selle teise tootja garantiiaga.

2. See garantiieeskiri ei kehti teise kasutusringi seadmetele.

3. Seadmele on paigaldatud varuosad, asendusosad voi lisaosad, mis ei ole tarnitud voi heaks kiidetud Greenworks Tools Europe GmbH poolt.

Garantii

Iga selle garantiieskirjaga rakenduva seadme garantii aluseks on ostu originaaldokument. Ostu ei saa toendada krediitkaardi valjavottega. Garantijuhtumi korral tuleb kliendil esmalt tagastada seade ostukohta koos ostu toestava dokumendiga. Seade saadetakse meie keskesse teenindusasutusse, kus tehakse selle ülevaatus. Kui tuvastatakse seadme rikkisolek, siis see paradatakte ja saadetakse tagasi kliendi aaddressile tasuta. Kui seadme jaehind koos käibemaksuga on vahem kui 100 eurot, siis see tavaliselt asendatakse.

Kui meie keskses teeninduskeskuses garantiiga kaetud rikel ei leita, siis teavitatakse klienit, et tal tuleb tasuda remondi maksumus.

Garantiieeskirja voidakse aeg-ajalt muuta, et seda kohandada uute toodete vajadustele. Garantiieeskirja viimane versioon on saadaval veebilehel www.greenworkstools.eu.

Tehnilise faili koostamiseks volitatud isik ja tema aaddress.

Nimi: Peter Söderström

Aadress: Hjortronvagen 3, 555 93 Jonkoping, Sweden

Kinnitame, et see toode

Tootmisaasta vaadake toote tehasesilti

vastab masinadirektiivi asjassepuutuvatele nouetele,
vastab järgmiste EC direktivide nouetele:

2000/14/EC
2006/42/EC
2014/30/EU
2005/88/EC

Lisaks deklareerime, et:

on kasutatud jargmisi Euroopa harmoniseeritud standardeid (nende osi/satteid):

EN 60335-1
EN 50636-2-92
EN 55014-1
EN 55014-2
EN 61000-3-2
EN 61000-3-3

Mödetud helivöimsuse tase LWA: 92.6 dB(A)

Garanteeritud helivoimsuse tase LWA: 93 dB(A)
