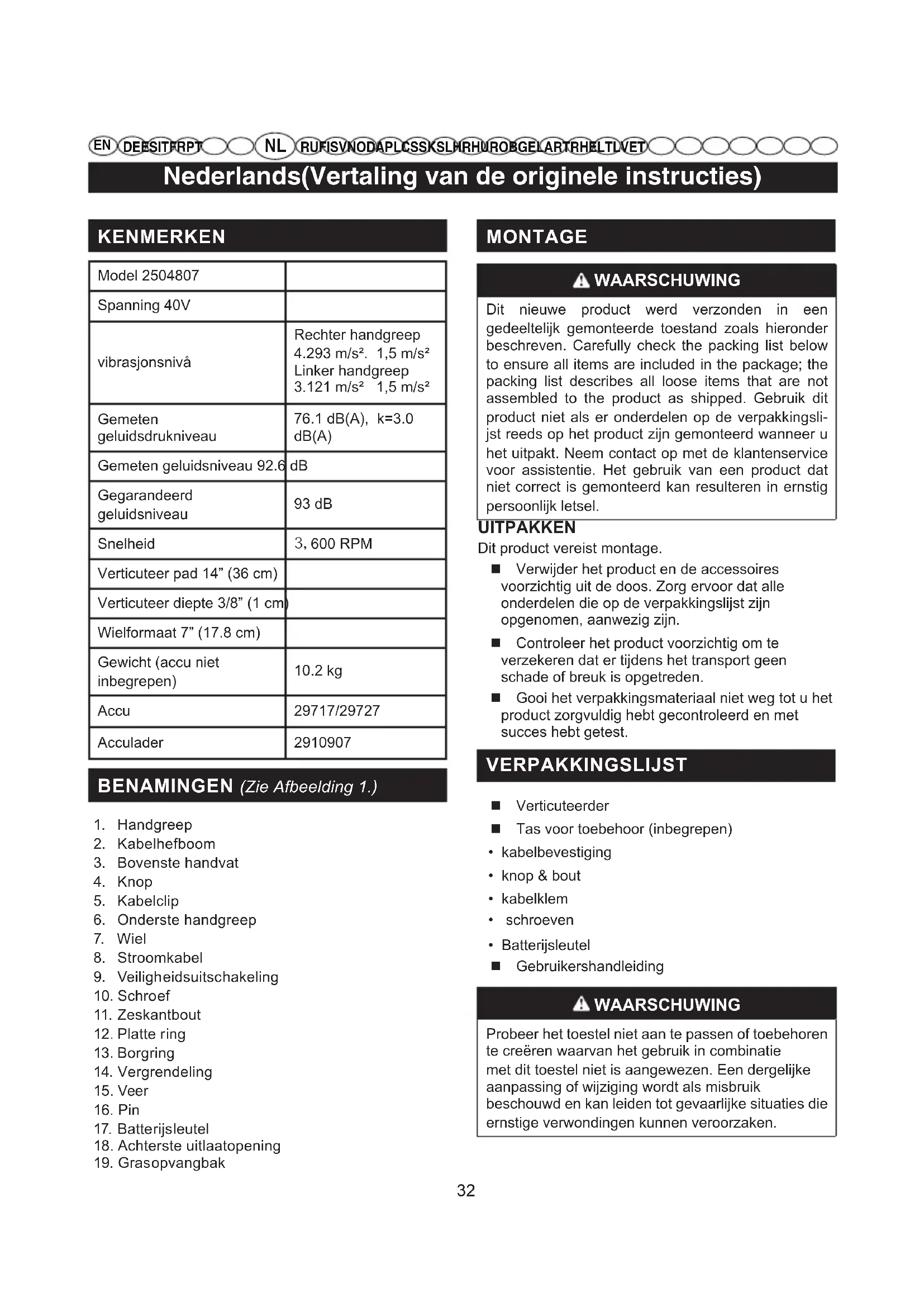

GEBRUIKSAANWIJZING G40DT35 GREENWORKS

Nederlands(Vertaling van de originele instructies)

KENMERKEN

Model 2504807
Spanning 40V
vibrasjonsnivã	Rechter handgreep 4.293 m/s². 1,5 m/s² Linker handgreep 3.121 m/s² 1,5 m/s²
Gemeten geluidsdrukniveau	76.1 dB(A), k=3.0 dB(A)
Gemeten geluidsniveau 92.6	dB
Gegarandeerd geluidsniveau	93 dB
Snelheid	3,600 RPM
Verticuteer pad 14" (36 cm)
Verticuteer diepte 3/8" (1 cm)
Wielformaat 7" (17.8 cm)
Gewicht (accu nicht inbegrenpen)	10.2 kg
Accu	29717/29727
Acculader	2910907

BENAMINGEN (Zie Afbeelding 1.)

1. Handgreep
2. Kabelhefboom
3. Bovenste handvat
4. Knop
5. Kabelclip
6. Onderste handgreep
7. Wiel
8. Stroomkabel
9. Veiligheidsuitschakeling
10. Schroef
11. Zeskantbout
12. Platter ring
13. Borgring
14. Vergrendeling
    15.Veer
15. Pin
16. Batterijsleutel
17. Achterste uitlaatopening
18. Grasopvangbak

MONTAGE

WAARSCHUWING

Ditijkeproductwerdverzondenin een gedeeltelijk gemonteerde toestand zoals hieronder beschreiben. Carefully check the packing list below to ensure all items are included in the package; the packing list describes all loose items that are not assembled to the product as shipped. Gebruik dit product Niet als er onderdelen op de verpakkingslijst reeds op het product+zijn gemonteerd wonneer u hetuitpakt.Neem contact op met de klantenservice voor assistentie.Het gebruik van een product dat nicht correct is gemonteerd kan resulteren in ernstig persoonlijk letsel.

UITPAKKEN

Dit product vereist montage.

Verwijder het product en de accessoires voorzichtig uit de doos. Zorg ervoor dat alle onderdelen die op de verpakkingslijst zijn opgenomen, aanwezigহn.
- Controller het product voorzichtig om te verzekeren dat er tijdens het transport geen schade of breuk is opgetreden.
Gooi het verpakkingsmaterialiaal Niet weg tot u het product zorgvuldig hebt gecontroleerd en met succes hebt getest.

VERPAKKINGSLIJST

Verticateerder
- Tas voor toebehoort (inbegrepen)

• kabelbevestiging
  knop & bout
• kabelklem
• schroeven
• Batterijsleutel
  Gebruikershandleiding

WAARSCHUWING

Probeer het toestel Niet aan te passen of toebehorente creeren waarvan het gebruik in combinatie met dit toestel Niet is aangewezen. Een dergelijk eanpassing of wijziging wordt als misbruik beschouwd en kan leiden tot gevaarlijke situatuies die ernstige verwondingen können veroorzaken.

Nederlands(Vertaling van de originele instructies)

WAARSCHUWING

Stop de machine en verwijder de accu. Zorg dat alle bewegende onderdelen tot een volledige stilstand zich gekomen. Het Niet in acht nemen kan resulteren in het onbedoeld starten en möglichk ernstig persoonlijk letsel.

WAARSCHUWING

Als er onderden zijn beschadigd of ontbreken, gebruik dan het toestel Niet vooraleer de onderden werden verrangen. Gebruik van diat product met beschadigde of ontbrekende onderden kan leiden tot ernstige letsels.

INSTALLLEREN VAN DE ONDERSTE GREEP(Zie Afbeelding 2)

Steeke de onderste greep (6) in het gat van de behuizing.
Gebruik de meegeleverde schroeven (10) om het onderste handvat met behulp van een stervormige schroevendraaier (niet meegeleverd) aan de behuizing vast te make.

INSTALLLEREN VAN DE BOVENSTE HANDGREEP(Zie Afbeelding 2)

Positioneer het bovenste handvat zo, dat de gaten in een lijn�zijm met de gaten van het onderste handvat.
Plaats de meegeleverde zeskantbout (11) van buiten door het gat van de stang.
Draai de knop (4) op de zeskantbout (11) omdezegoed op zich plek te fixeren.

INSTALAÇÃO DA CAIXA DE RELVA (Zie Af-beelding 3)

Levante a porta traseira da descarga.
Hef de grasvanger aan het handvat op enplaats dit onder de achechterste uitlaatdeur zodat de haken op de grasvanger op de deurspil rusten.
Laat de achefterste uitlaatdeur los. Indien correct geinstalleerd, zullen de haken van de grasvanger door de openings op de achefterste uitlaatdeuruitsteken.

BEDIENING

WAARSCHUWING

Laat uw waakzaamheid Niet verslappen als u eenmaal vertrouwd bent geraakt met het apparaat. Vergeet Niet dat een seonde onoplettendheid voldoende is om ernstig letsel teverozaken.

WAARSCHUWING

Draag als tijd gezehoorbescherming. Er kuren wegspattende deeltjes in uw ogen komen en ernstig oogletsel veroorzaken als u zich hier niet aan houdt.

WAARSCHUWING

Laat op geen elk moment remvloeistoffen, benzine, producten op petroleumbasis, penetrerende olien, etc. in contact komen met kunststof onderdelen. Chemicalien kuren kunststof beschadigen, verzwakken of vermietigen, wat kan leiden tot ernstige letsels. Alleen de onderdelen op de lijst mooten door de klant worden gerepareerd of verrangen. Alle andere onderdelen dienen dooreen geautoriseerd servicecenter te worden verrangen.

ACCUPACK VERWIJDEREN (Zie Afbeelding 4)

Laat de hendel los om het producte stoppen.
Open de batterijdeur om toegang te krijgen tot het batterijcompartment.
Verwijder de accusleutel.
Druk en houd de accuvrijgaveknop stevig ingedrukt.
Verwijder het accupack van het product.

ACCUPACK INSTALLEREN(Zie Afbeelding 4)

Hef het accudeksel op en houd het omhoog.
■ Breng de accu op eén lui met de accu-aansluiting van de verticuteermachine.
Zorg dat de accuvrijgaveknop op+zijnplaats klikt en dat de accu volledig en juist is ingebracht voordat u de verticuteermachine gebruikt.
Plaats de batterijsluteel.
■ Als de machine Niet onmiddelijk worden gebrukt,plaatst u de batterijslreutel Niet.
Sluit de deur.

DE VERTICUTEERDER STARTEN

Druk op de veiligheidsvergrendelknop en houd\ deze ingedrukt. This makes the bale switch\ operational
Druk de hefboomschakelaar gegen de greedp om hem te activeren.

DE VERTICUTEERDER STOPPEN

Laat de schakelaar los.

Nederlands(Vertaling van de originele instructies)

ONDERHOUD

De cilinder van de verticuteerder kan letselveroorzaken! Alvorens instellenen uit te voeren, dient u het apparaat van de stroombron te scheiden en te wachten, totdat de cilinder van de verticuteerder tot stilstand is gekomen. Draag robuuste werkhandsschoenen als uinstellenen uitvoert. Als de cilinder van de verticuteerder nog Niet is versleten maar enkele veren zich gebroken, moeten deze worden verrangen. Er mogen uitsluitend identieke verrangende veren worden gebruikt.

WAARSCHUWING

Voordat u de machine nakijkt, schoonmaakt of onderhoudt, schakel het uit, verwijder de accu en wacht totdat de verticuteercilinder is gestopt. Wanner u deze instructies Niet opvolgt, kan dit leiden tot ernstige verwondingen of schade aan eigendommen.

WAARSCHUWING

Draag geschikte kleding, handschoenen en veiligheidsbril voordat u onderhoud uitvoert.

VERVANGEN VAN DE TANDEN (Zie Afbeelding .5)

WAARSCHUWING

Om ernstig persoonlijk letsel te vermijden, schakel de machine uit en verwijder de accu voordat u onderhoudt uitvoert.

Gebruik alleen originele reserve-onderdelen van de fabrikant.

Stop de machine en verwijder de accu. Neem voldoendeijd om de bewegende onderdelen volledig tot stilstand te lien kommt.
Draai de verticuteerder om.
Verwijder de twee stervormige schroeven (11), de platte ring (13) en de borgring (14) die de behuizing van de tanden zekeren. Verwijder de twee moeren aan de andere kant met behulp van een stervormige schroevendraaier.
Druk de vergrendeling (15) aan de rand van deschacht met een sleufschroevendraier om de behuizing van de tanden te scheiden van deschacht.
Vervang de versleten of gebroken tanden door neue.
Monteer de behuizing van de tanden samen met de platte ring en de borgring in de originele volgorde.

WAARSCHUWING

Alle schroeven voor de bevestiging van de helften van de tandenhouser要去en een platte ring (13) en een borgring (14) op de schroefdraden hebben om te voorkomen dat de schroeven los raken tijdens het gebruik.

DE TANDEN VERVANGEN(Zie Afbeelding 6)

• Verwijder de tandencartridge zoals weergegeven in afbeelding 6.
  Bevestig de cartridge op een werkbank.
  Druk de pin met behulp van een schroevendraaier eruit (niet meegeleverd). Het gebruik van een rubberen hamer kan het werk hierbij vereenvoudigen.
  Verwijder en voer de versleten/gebrozen tanden af.
  Vervang de tanden en schuif de pintering op+zijn plek door de pin gegen een stevig oppervlak te drukken.

GEVAAR! DE CILINDER VAN DE VERTICUTEERDER KAN LETSEL VEROORZAKEN.

Voordat u de machine onderhoudt, schakel het UIT, verwijder de accu en wacht totdat de verticuteercilinder is gestopt.Draag robuuste handschoenen als u onderhouduitvoert. De gazonverticuteerder dient na ieder gebruik gereinigd te worden.

WAARSCHUWING

WANNEER U ONDERHOUDSWERKEN UITVOERT, GEBRUK DAN ENKEL IDENTIEKE VERVANGONDERDELEN. HET GEBRUK VAN EEN ANDER ONDERDEEL KAN EEN GEVAAR BETEKENEN OF SCHADE AAN HET TOESTEL VEROORZAKEN.

WAARSCHUWING

OM ERNSTIGE VERWONDINGEN TE VERMIJDEN, DRAAGT U STEEDS EEN VEILIGHEIDSBRIL WANNEER U DEZE MACHINE BEDIENT. DRAAG EEN GEZICHTS-OF STOFMASKER OP STOFFERIGE PLAATSEN.

Nederlands(Vertaling van de originele instructies)

WAARSCHUWING

VOORALEER U HET TOESTEL INSPECTEERT, REINIGT OF ONDERHOUDT, SCHAKELT U DE MOTOR UIT, WACHT TOT DE BEWEGENDE DEL-EN ZIJN STILGEVALLEN EN TREK VERVOLGENS DE STEKKER UIT HET STOPCONTACT, WANNEER U DEZE INSTRUCTIES NIET OPVOLGT, KAN DIT LEIDEN TOT ERNSTIGE VERWONDINGEN OF SCHADE AAN EIGENDOMMEN.

Gebruik geen oplosmiddelen om kunststof onderdelen te reinigen. De meeste kunststoffen können worden beschadigd door de in de handel verkrijgbare oplos-middelen. Gebruik een schone doek om verruiling, stof, olie, vet e.d. te verwijderen.

WAARSCHUWING

LAAT OP GEEN ELK MOMENT REMVLOEISTOFFEN, BENZINE, PRODUCTEN OP PETROLEUMBASIS, PENETRERENDE OLIEN, ETC. IN CONTACT KOMEN MET KUNSTSTOF ONDERDELEN. CHEMICALIEN KUNNEN KUNSTSTOF BESCHADIGEN, VERZWAKKEN OF VERNIETIGEN, WAT KAN LEIDEN TOT ERNSTIGE LETSELS. ALLEEN DE ONDERDELEN OP DE LIJST MOGEN DOOR DE KLANT WORDEN GEREpareERD OF VERVANGEN.ALLE ANDERE ONDERDELEN DIENEN DOOR EEN GEAUTORISEERD SERVICECENTER TE WORDEN VERVANGEN.

RISICO OP LETSEL EN MATERIELE SCHADE!

Reinig de garzonverticuteerder onder stromend water (bij voorkeur onder hoge druk).

Gebruik geen harde of suntige voorwerpen om de garzonverticuteerder te reinigen.

Omplaats te besparen, kan de gazonverticuteerder worden opgevouwen voor het opbergen door de knopen los te make.

Let erop, datijdens dit proces de stroomkabel nicht klem kommt te zitten. Berg de gazonverticuteerder op een droge, gesloten plek buiten het bereik van kinderen op.

Schakel de machine uit, verwijder de accu en wacht totdat de verticuteercilinder is gestopt.
■ Reinig de onderkant van de verticuteerder algid na gebruik alvorens hem op te bergen.
Inspecteer alkijd zorgvuldig alle tanden en cartridges op beschadigingen en verrang unde ze indien nodig.

Het apparaat mag nicht worden afgevoerd via het normale huishoudelijkke afval. Het要去 volgens de wettelijkke richtlijnen worden afgevoerd.

GEVAAR!

De cilinder van de verticuteerder kan letselveroorzaken.

Nederlands(Vertaling van de originele instructies)

MOPLOSSEN
PROBLEEM MOGELIJKE	OORZAAK OPLOSSING
Abnormaal geluid.	Vreemde voorwerpen op de verticuteercilinder komen in aanraking met de verticuteermachine.	Schakel de verticuteermachine uit en wacht totdat de cilinder stopt met draaien.
Gekletter in de machine. Fluitend geluid.	Vreemde voorwerpen blokkeren de verticuteercilinder.	Verwijder de vreemde voorwerpen.
		Controler onmiddelijk de verticuteermachine.
Fluitend geluid. De riem slipt. Neem contact op met een erkend servicecentrum.
De motor start nicht. Accu is nicht juist aangebracht.		Zorg dat de accu op een juiste manier in de machine worden aangebracht. Raadpleeg de sectie De accu installeren in deze handleiding.
Accu is Niet opgeladen. Laad de accu op volgens de meegeleverde instructies.
De verticuteermachine kan moeilijk vooruit worden geduwd.	Geblokkeerd door vreemde voorwerpen.	Schakel de motor uit en wacht totdat de verticuteermachine stopt met draaien. Verwijder de vreemde voorwerpen. Schakel de verticuteermachine na circa=eén minuut opnieuw in.
	Het gras is te lang. Maai het gras	as eerst alvorens te verticuteren.
Het verticuteerresultaat is onvoldoende.	Versleten veertanden. Pas de Defecte riem.	verticuteercilinder aan. Neem contact op met een erkend servicecentrum.
	Het gras is te lang. Maai het gras	as eerst alvorens te verticuteren.

Pycckn (IpebeO D opuHaJIbHbIX HhCTpyKcN)

OBUHEXAPAKTEPNCTIKN

jla jnaal g 3gall jauaal

Aaie aiee

.

1 1

J 2

#

y 1 1 1 1 1 1 1 1 1 1 1 1 1 1

A

aLall gaiagll lJIi yI iis aiaia aaiyai 1gai jie li gai gai Lai Ie ai yI ayai iiaia iiaia iiaia

A

J 1 J 1

i 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

A

Greenworks Tools garantiebeleid voor doe-het-zelfmachine

PERIODE DE LA GARANTIE

Naam en adres van de person, bevoegt voor het samenstellen van de technische fiche:

Naam: Peter Söderström

Adres: Hjortronvagen 3, 555 93 Jonkoping, Sweden

Hierbij verklaren wij dat het product

Categorie 40V VERTICUTEERMACHINE

Model 2504807

Serienummer Zie machineplaatje

Bouwjaar Zie machineplaatje

■ is in overeenstemming met de relevante bepalingen van de Machine Richtlijn
■ is in overeenstemming met de bepalingen van de volgende andere EC-richtlijnen 2000/14/EC

2006/42/EC
2014/30/EU
2005/88/EC

En bovendien verklaren we dat
de volgende (onderdelen/clausules van) Europese geharmoniseerde normen werden gebrukt

EN 60335-1
EN 50636-2-92
EN 55014-1
EN 55014-2
EN 61000-3-2
EN 61000-3-3

Gemeten geluidsniveau LWA: 92.6 dB(A)

Gegarandeerd geluidsniveau LWA: 93 dB(A)

Conformiteitsbeoordelingsmethode in overeenstemming met Bijlage VI / Richtlijn

2000/14/EC&2005/88/EC.

Plaats, datum: Changzhou, 22/07/2016 Handtekening: Ted Qu Haichao (BEng, CEng, MIET)

Director Kwaliteitszorg
