G40DT35 - Rasenmäher GREENWORKS - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG G40DT35 GREENWORKS

Deutsch(Übersetzung der originalen Anleitungen)

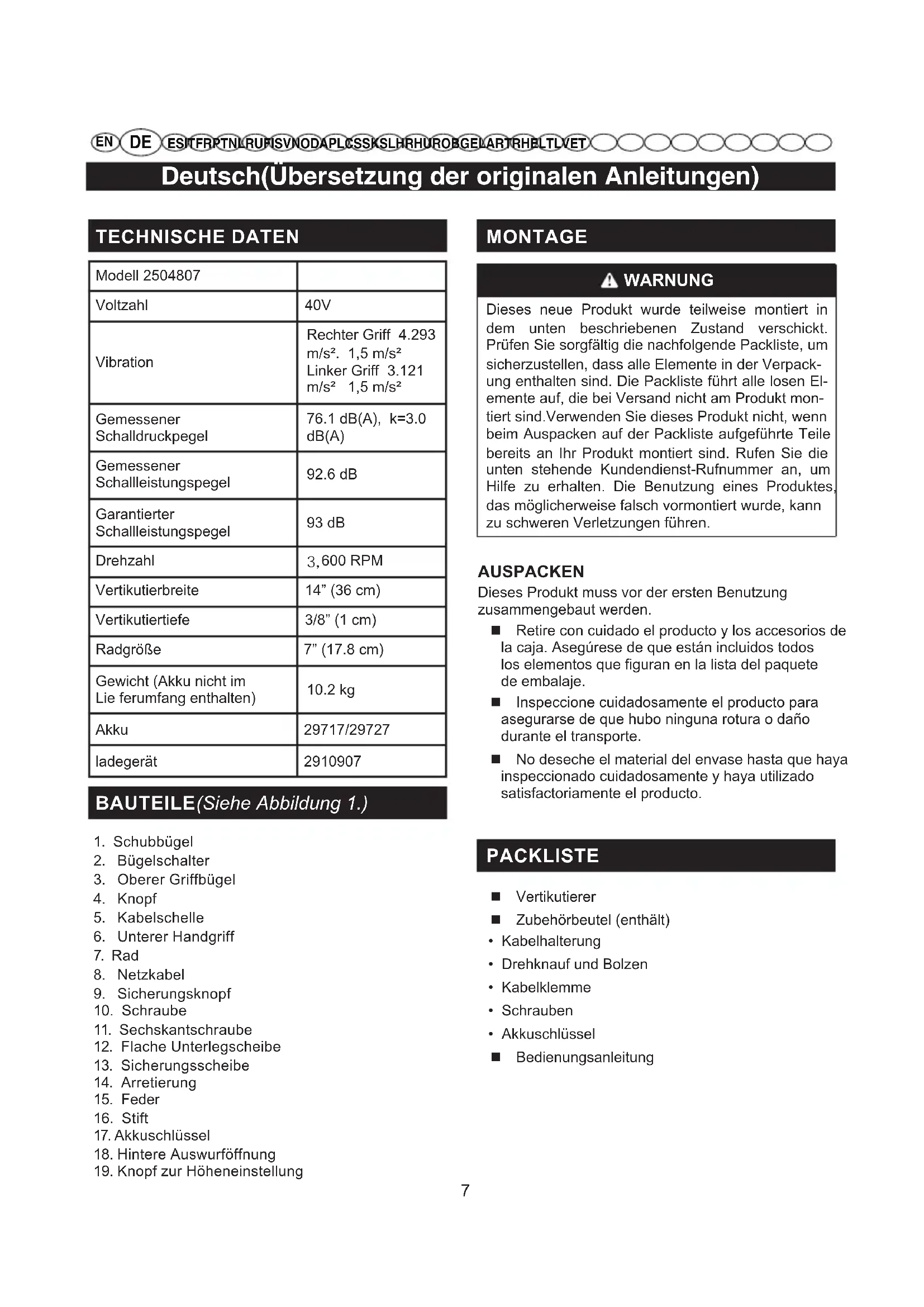

TECHNISCHE DATEN

Modell 2504807
Voltzahl	40V
Vibration	Rechter Griff 4.293 m/s2. 1,5 m/s2Linker Griff 3.121 m/s2 1,5 m/s2
Gemessener Schalldruckpegel	76.1 dB(A), k=3.0 dB(A)
Gemessener Schalleistungspegel	92.6 dB
Garantierter Schalleistungspegel	93 dB
Drehzahl	3,600 RPM
Vertikutierbreite	14" (36 cm)
Vertikutiertiefe	3/8" (1 cm)
Radgroße	7" (17.8 cm)
Gewicht (Akku nicht im Lie ferumfang enthalten)	10.2 kg
Akku	29717/29727
Iadegerät	2910907

BAUTEILE(Siehe Abbildung 1.)

1. Schubbügel
2. Bügelschalter
3. Oberer Grifflugel
4. Knopf
5. Kabelschelle
6. Unterer Handgriff
7. Rad
   8.Netzkabel
8. Sicherungsknopf
9. Schraube
10. Sechskantschraube
11. Flache Unterlegscheibe
12. Sicherungsscheibe
13. Arretierung
14. Feder
15. Stift
16. Akkuschlüssel
17. Hintere Auswurföffnung
18. Knopf zur Höheneinstellung

MONTAGE

WARNING

Dieses neue Produkt wurde teilweise montiert in dem unter beschrieben. Zustand verschickt. Prufen Sie sorgfältig die nachfolgende Packliste, um sicherzustellen, dass alle Elemente in der Verpackung enthalten sind. Die Packliste führt alle losenen auf, die bei Versand nicht am Produkt montiert sind. Verwenden Sie theses Produkt nicht, wenn beim Auspacken auf der Packliste aufgeführte Teile bereits an Ihr Produkt montiert sind. Rufen Sie die unter stehende Kundendienst-Rufnummer an, um Hilfe zu erhalten. Die Benutzung eines Produktdes das möglicherweise falsch vormontiert wurde, kann zu schweren Verletzungen führen.

AUSPACKEN

Dieses Produkt muss vor der ersten Benutzung zusammengebaut werden.

Vertikutierer
Zubehorbeutel (enthalt)

Kabelhalterung
Drehknauf und Bolzen
Kabelklemme
- Schrauben
- Akkuschlüssel
Bedienungsanleitung

Deutsch(Übersetzung der originalen Anleitungen)

WARNING

Versuchen Sie nicht,这点 Gerät zu verändern oder Zubehör zu erstellen, das für这点 Gerät nicht empfohlen ist. Sollen Sie während Wartungsarbeiten andere nicht geeignete Teile benutzen, so konnten dies schwere Personen- und Sachschäden mit sich bringen.

WARNING

Schalten Sie das Gerät aus und entfern den Sie den Akku. Achten Sie darauf, dass alle beweglichen Teile vollständig still stehen. Andernfalls konnte das Gerät unabsichtlich gestartet werden und möglicherweise schwere Verletzungen verursichen.

WARNING

Falls Teile fehlen oder beschädigt sind sollte das Gerät nicht in Betrieb genommen werden bevor alles korrekt ersetzt wurde. Die Verwendung eines Produkts mit beschädigten oder fehlenden Teilen kann zu schweren Verletzungen führen.

MONTAGE DES UTEREN BÜGELS (Siehe Abbildung 2)

■ Stecken Sie den unteren Bügel (6) in das Loch im Gehäuse.
Befestigen Sie den unteren Bugel mit den mitgelieferten Schrauben (10) und mithilfe eines Schraubendrehers (nicht inbegriffen) am Gehäuse.

DIE INSTALLATION DES OBEREN GRIFS(Siehe Abbildung 2)

Positionieren Sie den oberen Bugel so, dass die LÖcher auf die des unteren Bügels ausgerichtet sind.
■ Stecken Sie die Sechskantschraube (11) von der Außenseite des Schubbügels durch das Loch.
Schrauben Sie den Schraubknopf (4) auf die Sechskantschraube (11), um die Schraube in ihrer Position zu fixieren.

MONTAGE DES GRASFANGKORBES (Siehe Abbildung 3)

Öffnen Sie die wichtere Klappe zum Entleeren.
Heben Sie den Grasfangkorb am Handgriff an und setzenihn unter dieindhere Klappe, so dass die Haken an dem Grasfangkorb in den Schlitzen des Griffbügels sitzen.
Lösen Sie die wichtere Klappe. Bei richtiger Montage sitzen die Haken des Grasfangkorbs sicher in den Schlitzen an dem Griffbügel.

VERWENDUNG

A WARNING

Bleiben Sie stets wachsam, auch nachdem Sie sich mit ihrer Gerät vertraut gemacht haben. Denken Sie daran, dass eine sekundenlange Unkonzentriertheit genügen kann, um eine schwere Verletzung zu verursachen.

WARNING

Tragen Sie immer einen Augenschutz. Die Missachtung dieser Anweisung kann dazu führen, dass Fremdkörper in ihre Augen spritzen und schwere Augenverletzungen verursichen.

WARNING

Lassen sie niemals brems üssigkeiten, benzine, Produkte auf erdölbasis, rostlöser usw. Mit den plastikteilen inkontakt geraten. Chemikalien konnen plastik beschädigen, aufweichen oder zerstoren, was zu schweren verletzungen führen kann. Nur die in der Teileliste aufgeführten Teile sind dazu bestimmt, vom Kunden repariert oder ersetzt zu werden. Alle anderen Teile sollen von einem autorisierten Servicecenter ersetzt werden.

ENTNEHMEN DES AKKUS (Siehe Abbildung 4)

Zum Anhalten des Produkts lassen Sie den Bügelhebel los.
- Offnen Sie den Akkufachdeckel, um Zugang zu dem Akkufach zu entwickeln.
Entfernen Sie die Akkusicherung.
Drücken Sie die Entriegelungstaste der Batterie ein und halten Sie sie fest.
Akku aus dem Produkt entfern.

EINSETZEN DES AKKUS(Siehe Abbildung 4)

Heben Sie die Akkuabdeckung an und halten sie hoch.
Richten Sie den Akku am Akkuanschluss des Vertikutierers aus.
Achten Sie vor der Inbetriebnahme darauf, dass die Entriegelungstaste des Akkus einrastet und dass der Akku vollständig und sicher im Vertikutierer sitzt.

Deutsch(Übersetzung der originalen Anleitungen)

• Stecken Sie den Akkuschlussel ein.
• Wenn die Maschine nicht sofort benutzt werden soll, stecken Sie den Akkuschlussel nicht ein.
  Schlieben Sie die Klappe.

STARTEN DES VERTIKUTIERERS

Drucken und halten Sie die Auslösesperre. Dadurch wird der Bügelschalter aktiviert.
Drücken Sie den Bügelschalter an den Schubbügel, um das Gerät einzuschalten.

AUSSCHALTEN DES VERTIKUTIERERS

Lassen Sie den Bügelschalter los.

WARTUNG UND PFLEGE

Die Walze des Vertikutierers kann Verletzungen verursachen! Ziehen Sie den Stecker des Gerätes aus der Steckdose und warten Sie, bis die Walze des Vertikutierers stillsteht, bevor Sie Einstellungen vornehmen. Tragen Sie dicke Arbeitshandschuhe, wenn Sie Einstellungen am Gerät vornehmen. Wenn die Walze des Vertikutierers noch nicht abgenutzt ist, aber eine Zinken defekt sind, müssen diese ausgewechselt werden. Es dürfen nur baugleiche Ersatzzinkien verwendet werden.

WARNING

Schalten Sie das Gerät vor der Inspektion, Reinigung und Wartung aus, entfern den Akku und warten Sie, bis der Zylinder des Vertikutierers still steht. Nichtbeachtung dieser Anweisungen kann zu schweren Körperverletzungen oder Sachschäden führen.

WARNING

Tragen Sie geeignete Kleidung, Handschuhe und eine Schutzbrille, wenn Sie Wartungsarbeiten durchfuhren.

AUSWECHSELN DER ZINKEN (Siehe abbildung 5.)

WARNING

Um schwere Verletzungen zu vermeiden, schalten Sie das Gerät aus und entfern den den Akku, bevor Sie Wartungsarbeiten durchführten.

Verwenden Sie nur vom Hersteller empfohlene Originalsatzteile.

Schalten Sie das Gerät aus und entfern den Akku. Warten Sie, bis die beweglichen Teile komplett stillstehen.
Drehen Sie den Vertikutierer um.

Entfernen Sie die zwei Schrauben (11), die flache Unterlegscheibe (13) und die Sicherungsscheibe (14), die das Zinkengehäuse fixieren. Entfernen Sie die zwei Muttern auf der gegenüberliegenden Seite mit einem Schraubendreher.
Drücken Sie die Arretierung (15) am Rand der Welle mit einem Schlitzschraubendreher, um das Zinkengehäuse von der Welle zu trennen.
■ Ersetzen Sie abgenutzte oder defekte Zinken durch neue.
Bauen Sie das Zinkengehäuse mithilfe der flachen Unterlegscheibe und der Sicherungsscheibe in ihrer ursprünglichen Reihenfolge wieder zusammen.

WARNING

Auf die Gewinde aller Schrauben, die die Halden der Zinkenhalterung zusammenhalten, müssen flache Unterlegscheiben (13) und Sicherungsscheiben (14) gesetzt werden, um zu verhindern, dass die Schrauben sich während des Gebrauchs lose.

AUSWECHSELN DER ZINKEN (Siehe abbildung 6)

Entfernen Sie die Zinkenkassette, wie in Abbildung 6 gezeigt.
Fixieren Sie die Zinkenkassette auf einer Werkbank.
Schieber den Stift (17) mitilfe eines Schraubendrethers (nicht inbegriffen) Heraus. Eventuell müssen Sie einen Gummihammer zu Hilfenehmen, falls der Stift sehr fest sitzt.
Entfernen und entsorgen Sie abgenutzte/defekte Zinken.
- Setzen Sie die neuen Zinken ein und schiben Sie den Stift (17) wieder an seinen Platz. Drucken Sie hierzu den Stift gegen eine feste Fläche, umihn mit Nachdruck in Position zu schieren.

GEFAHR! DIE WALZE DES VERTIKUTIERERS KANN VERLETZUNGEN VERURSACHEN.

Schalten Sie das Gerät aus, entfern den Sie den Akku und warten Sie, bis sich der Zylinder des Vertikutierers nicht mehr bewegt, bevor Sie Wartungsarbeiten durchfuhren. Tragen Sie dicke Arbeitshandschuhe, wenn Sie das Gerät warten. Der Rasenvertikutierer sollte nach

Deutsch(Übersetzung der originalen Anleitungen)

jedem Gebrauch gereinigt werden.

WARNING

VERWENDEN SIE BEI DER WARTUNG NUR IDENTISCHE ERSATZTEILE. DER EINSATZ VON ANDEREN TEILEN KANN EINE GEFAHR VERURSACHEN ODER DAS PRODUKT BESCHLAGT.

WARNING

TRAGEN SIE IMMER EINE SCHUTZBRILLE, WENN SIE DIESES GERAT BENUTZEN TRAGEN SIE IN STAUBIGER UMGEBUNG EINE GESICHTS-ODER STAUBMASKE.

WARNING

SCHALTEN SIE DEN MOTOR AUS, WARTEN SIE BIS ALLE SICH BEWEGENDEN TEILE STEHEN, UND ZIEHEN SIE DEN NETZSTECKER BEVOR SIE DAS GERAT ÜBERPRÜFEN, REINIGEN ODER WARTEN. NICTBEACHTUNG DIESER ANWEISUNGEN KANN ZU SCHWEREN KÖRPER-VERLETZUNGEN ODER SACHSCHÄDEN FÜR-REN.

Verwenden Sie keine Lösemittel zum Reinigen der Kunststoffe. Die meisten Kunststoffe können durch im Handel erhältliche Lösemittel beschädigt werden. Verwenden Sie einen sauberen Lappen für die Entfernung von Schmutz, Staub, Öl, Fett usw.

WARNING

LASSEN SIE NIEMALS BREMS USSIGKEITEN, BENZINE, PRODUKTE AUF ERDOLBASIS, ROSTLOSER USW. MIT DEN PLASTIKTEILEN IN KONTAKT GERATEN. CHEMIKALIEN KONNEN PLASTIK BESCHÄDIGEN, AUFWEICHEN ODER ZERSTÖREN, WAS ZU SCHWEREN VERLETZUNGEN FührREN KANN. NUR DIE IN DER TEILELISTE AUFGEFühRTEN TEILE SIND DAZU BESTIMMT, VOM Kunden RE PARIERT ODER AUSGEWECHSELT ZU WERDEN. ALLE ANDERENTEILE SOLLTERN VONE EinEM AUTORIERTEN SERVICECENTER AUSGEWECHSELT WERDEN.

GEFAHR VON VERLETZUNGEN UND SACHSCHÄDEN!

Reinigen Sie den Rasenvertikutierer nicht unter laufendem Wasser (insbesondere unter hohem Wasserdruck).

Benutzen Sie keine harten oder spitzen Objekte zum Reinigen des Rasenvertikutierers.

Der Rasenvertikutierer kann zum Aufbewahrens zusammengeklappt werden, um Platz zu sparen. Lösen Sie hierzu die Schraubknöppe.

Passen Sie bei diesen Vorgang auf, dass das Netzkaibel nicht eingeklemmt wird. Bewahren Sie den Rasenvertikutierer an einem trockenen, geschlossenen Ort für Kinder unzugänglich auf.

Schalten Sie das Gerät aus, entfern den Sie den Akku und warten Sie, bis sich der Zylinder des Vertikutierers nicht mehr bewegt.

■ Reinigen Sie nach jedem Gebrauch und vor der Lagerung immer die Unterseite des Vertikutierers.

Untersuchen Sie sorgfältig alle Zinken und Kassetten auf Beschädigungen und ersetzen Sie die Teile, falls notwendig

Dieses Gerätarf nicht mit den normalen Hausabfallen entsorgt werden. Es muss unter Einhaltung der regionalen Vorschriften entsorgt werden.

GEFAHR

Die Walze des Vertikutierers kann Verletzungen verursachen.

Deutsch(Übersetzung der originalen Anleitungen)

FEHLERBEHEBUNG
Problem Möglicher Grund Lösung
Abnormale Geräuschene	Fremdkörper auf dem Zylinder des Vertikutierers schlagen gegen den Vertikutierer.	Schalten Sie den Vertikutierer aus und warten Sie, bis sich der Zylinder nicht mehr dreht.
Klappern im Gerät. Pfeifton.	Fremdkörper blockieren den Vertikutierzylinder.	Fremdkörper entfernen.
		Überprüfen Sie den Vertikutierer davon.
Pfeifton. Der Riemen rutsch durch. Wenden Sie sich an eine autorisierte Servicestelle.
Motor startet nicht. Akku ist nicht gesichert. Achten Sie darauf, dass der Akku im Gerät vollständig gesichert ist. Lesen Sie den Abschnitt „Akku einsetzten" in thisem Handbuch.
Der Akku ist nicht geladen. Laden Sie das Akkupack gemäß der Anleitung Ihr's Modells auf.
Der Vertikutierer{lösst sich nur schwer schieren.	Fremdkörper blockierenihn.	Motor abschalten und warten, bis sich der Vertikutierer nicht mehr dreht. Fremdkörper entfernen. Nach etwa einer Minute den Vertikutierer einschalten.
	Das Gras ist zu hoch. Müssen sie den Rasen, bevor Sieihn vertikutieren.
Die Vertikutierresulte sind unbefriedigend.	Verschleiß des Federzinken.	Stellen Sie den Zylinder des Vertikutierers ein.
	Riemen ist defekt. Wenden Sie sich an eine autorisierte Servicestelle.
	Der Rasen ist zu hoch gewachsen.	Müssen Sie den Rasen vor dem Gebrauch des Vertikutierers.
