Tipo di prodotto	Scarificatore elettrico senza fili
Marca	Greenworks
Modello	G40DT35
Tensione della batteria	40 V
Larghezza di lavoro	36 cm (14")
Profondità di lavoro	1 cm (3/8")
Velocità del motore	3600 giri/min
Livello di pressione sonora	76,1 dB(A) (k=3,0 dB(A))
Livello di potenza sonora misurato	92,6 dB(A)
Livello di potenza sonora garantito	93 dB(A)
Vibrazioni (impugnatura destra)	4,293 m/s² (incertezza 1,5 m/s²)
Vibrazioni (impugnatura sinistra)	3,121 m/s² (incertezza 1,5 m/s²)
Peso (senza batteria)	0,2 kg
Dimensione delle ruote	17,8 cm (7")
Tipo di batteria	Litio-ione 40 V (modelli 29717/29727)
Caricabatteria	Modello 2910907
Tipo di manubrio	Manubrio pieghevole con impugnatura superiore e inferiore
Sistema di avviamento	Pulsante di blocco di sicurezza + leva dell'interruttore
Motore	Motore elettrico
Garanzia	2 anni (uso domestico)

Domande frequenti - G40DT35 GREENWORKS

Come avviare lo scarificatore G40DT35?

Per avviare, inserire la batteria e la chiave della batteria, quindi premere il pulsante di blocco di sicurezza mentre si preme la leva dell'interruttore verso il manubrio.

Cosa fare se il motore non si avvia?

Verificare che la batteria sia inserita e carica correttamente. Se il problema persiste, ricaricare la batteria secondo le istruzioni. Consultare la guida alla risoluzione dei problemi nel manuale.

Come cambiare gli artigli di scarificazione?

Spegnere l'utensile, rimuovere la batteria e attendere l'arresto completo. Capovolgere l'apparecchio, rimuovere le viti del supporto degli artigli, quindi estrarre il perno con un cacciavite. Sostituire gli artigli usurati e rimontare stringendo le viti con rondelle.

Quale tipo di batteria utilizzare?

Utilizzare una batteria Greenworks 40 V dei modelli 29717 o 29727. Il caricabatteria adatto è il modello 2910907.

Come pulire lo scarificatore dopo l'uso?

Spegnere l'utensile, rimuovere la batteria. Pulire la parte inferiore con un panno pulito. Non utilizzare mai acqua né solventi. Rimuovere i detriti vegetali a mano o con una spazzola morbida.

Qual è la profondità di lavoro massima?

La profondità di lavoro è regolabile fino a 1 cm (3/8 di pollice). Regolare in base allo stato del prato e al tipo di terreno.

Il sacco di raccolta è incluso?

Sì, un cesto di raccolta (contenitore per erba) è fornito. Per installarlo, sollevare il portello posteriore e agganciare il cesto alle aste del coperchio.

Cosa fare in caso di rumori anomali?

Arrestare immediatamente l'utensile e rimuovere la batteria. Verificare la presenza di oggetti estranei che bloccano il cilindro. Pulire e ispezionare prima di riutilizzare. Se il rumore persiste, contattare un centro di riparazione autorizzato.

La garanzia copre gli artigli?

No, gli artigli sono considerati materiali di consumo e non sono coperti dalla garanzia di 2 anni. Verificare le condizioni dettagliate nel manuale.

Si può usare lo scarificatore su prato umido?

È sconsigliato scarificare un prato umido poiché può danneggiare il tappeto erboso e ostruire l'utensile. Utilizzare preferibilmente su terreno asciutto.

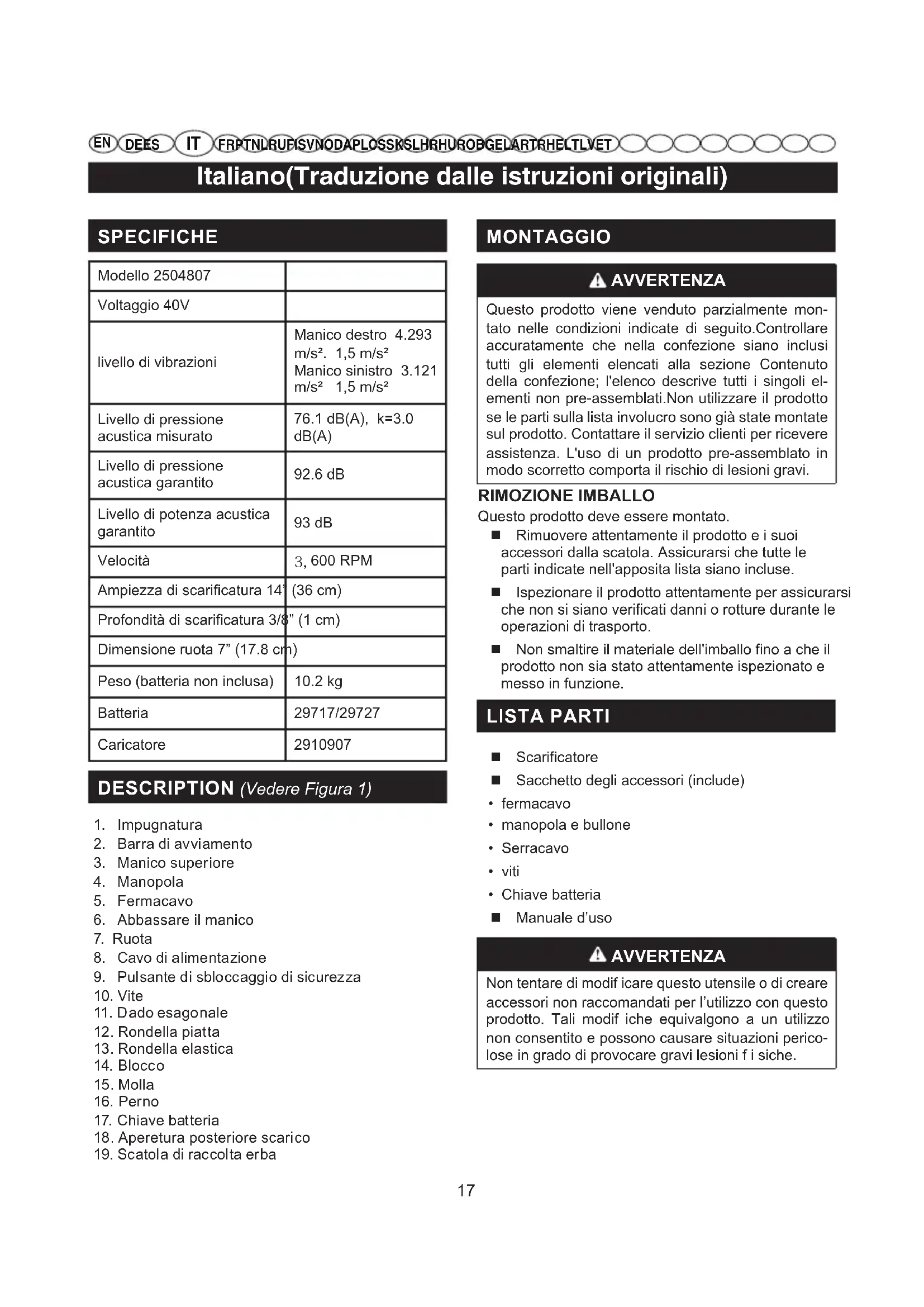

MANUALE UTENTE G40DT35 GREENWORKS

Italiano(Traduzione delle istruzioni originali)

SPECIFICHE

Modello 2504807
Voltaggio 40V
livello di vibrazioni	Manico destro 4.293 m/s2. 1,5 m/s2Manico sinistro 3.121 m/s2 1,5 m/s2
Livello di pressione acustica misurato	76.1 dB(A), k=3.0 dB(A)
Livello di pressione acustica garantito	92.6 dB
Livello di potenza acustica garantito	93 dB
Velocità	3,600 RPM
Ampiezza di scarificatura 14'	(36 cm)
Profondità di scarificatura 3/8" (1 cm)
Dimensione ruota 7" (17.8 cm)
Peso (battery non inclusa)	10.2 kg
Batteria	29717/29727
Caricatore	2910907

DESCRIPTION (Vedere Figura 1)

1. Impugnatura
2. Barra di avviamento
3. Manico superiore
4. Manopola
5. Fermacavo
6. Abbassare il manico
7. Ruota
8. Cavo di alimentazione
9. Pulsante di sbloccaggio di sicurezza
10. Vite
11. Dado esagonale
12. Rondella piatta
13. Rondella elastica
14. Blocco
15. Molla
16. Perno
17. Chiave batteria
18. Aperetura posteriore scarico
19. Scatola di raccolta erba

MONTAGGIO

AVVERTENZA

Questo prodottoiene venduto parzialmente montato nelle condizioni indicate di seguito.Controllare accuratamente che nella confezione siano inclusi tutti gli elementi elencati alla sezione Contenuto della confezione; I'elenco descrive tutti i singoli elementi non pre-assemblati.Nonutilizzare il prodotto se le parti sulla lista involucro sono più state montate sul prodotto. Contattare il servizio clienti per ricevere assistenza.L'uso di un prodotto pre-assemblato in modo scorretto comporta il rischio di lesioni gravi.

RIMOZIONE IMBALLO

Questo prodotto delve essere montato.

Rimuovere attendamente il prodotto e i loro accessori alla scatola. Assicurarsi che tutte le parti indicate nell'apposita lista siano incluse.
■ Ispezionare il prodotto attendamente per assicurarsi che non si siano verificati danni o rotture durante le operazioni di trasporto.
Non smaltire il materiale dell'imballo fino a che il prodotto non sia stato attentamente ispezionato e messo in funzione.

LISTAPARTI

Scarificatore
- Sacchetto degli accessori (include)
- fermacavo
- manopola e bullone
- Serracavo
viti
- Chiave batteria
Manuale d'uso

AVVERTENZA

Non tentare di modificare quello utensile o di creare accessori non raccomandati per l'utilizzo con quello prodotto. Tali modifiche equivalgono a un utilizzato non consentito e possono causare situazioni pericolose in grado di provocare gravi lesioni f i siche.

Italiano(Traduzione delle istruzioni originali)

AVVERTENZA

Scollegare il prodotto alla rete elettrica finché l'assemblaggio non è terminato per evitare l'avvio accidentale e il rischio di lesioni gravi.

AVVERTENZA

Nel caso in cui un componente manchi o sia danneggiato, non tentare di utilizzato l'apparecchio prima di averlo sostituito. L'utilizzo di un prodotto con parti danneggiate o mancanti potrà causare gravi leSIONi personali.

INSTALLAZIONE DEL MANUBRIO

INFERIORE(Vedere Figura 2)

■ Inserire il manubrio inferiore (6) nel foro sull'unita principale.
- Con le viti fornite (10), fissare il manubrio inferiore sull'unità principale usingo un cacciavite a croce (non fornito).

INSTALLAZIONE DEL MANICO

SUPERIORE(Vedere Figura 2)

Posizonare il manubrio superiore in modo tale che i fori siano allineati con i fori sul manubrio inferiore.
Inserire il dato esagonale (11) fornito nel foro dall'esterno del manubrio.
Avvitare la manopola (4) sul bullone esagonale (11) e fissarla saldamente.

MONTAGGIO SCATOLA DI RACCOLTA

ERBA(Vedere Figura 3)

Alzare lo sportello di scarico posteriore.
Alzare il sacchetto raccoglierba dal manico e posizionarlo sotto lo sportello di scarico posteriore in modo che i ganci sul sacchetto di raccolta siano correttamente agganciati sull'asta dello sportello.
Rilasciare la porta di scarico posteriore. Se installati correttamente i ganci sul sacchetto raccoglierba si estenderannoattraverso le aperture nelle sportello di scarico posteriore.

FUNZIONAMENTO

AVVERTENZA

Fare sempre attenzione,anche dopo ave acquisito dimestichezza con l'apparecchio. Non dimenticare mai che basta un secondo di restrazione per ferarsi in modo grave.

AVVERTENZA

Indossare sempre occhiali di protezione. La mancata osservanza di但这a norma, nel caso di proiezione di corpi estranei, potrebbe causare gravi lesioni oculari.

AVVERTENZA

Evitare che sostanse come sostanse per freni, benzina, prodotti a base di petrollio, oli penetranti, ecc. entrino in contatto con parti in plastica. Le sostanse chimiche potranno danneggiare, indebolire o distruggere la plastica, il che potra risultare in gravi lesioni personali.Solo le parti incluse nell'elenco delle parti possono essere riparate o sostuite dall'operaore. Tutte le altre parti devono essere sostuite da un centro di assistenza autorizzato.

PER RIMUOVERE IL GRUPPO BATTERIE

(Vedere Figura 4)

■ Rilasciare la barra di avanzamento per arrestare l'apparecchio.
Apriere il vano di accesso al vano batteria.
Rimuovere la chiave della batteria.
- Tenere saldamente premuto il pulsante di rilascio della batteria.
Rimuovere la batteria dal prodotto.

PER INSTALLARE IL GRUPPO

BATTERIE(Vedere Figura 4)

Alzare e reggere il coperchio del vano batterie.
Allineare la batteria con la relativa presa sull'apparecchio.
Assicurarsi che il pulsante di rilascio della batteria scatti in posizione e che la batteria sia completamente e saldamente inserita nell'apparecchio prima dell'uso.
Inserire la chiave della batteria.
Se l'utensile non dovra essere utilizzato immediatamente, non insere la chiave della batteria.
Chiudere lo sportello.

AVVIAMENTO DELLO SCARIFICATORE

Premere etenere premuto il tasto di sicurezza.Cio attivera la barra di avviamento.
Premere la barra di avviamo contro l'impugnatura per avviare lo scarificatore.

ARRESTO DELLO SCARIFICATORE

Rilasciare la barra di avviamo.

Italiano(Traduzione delle istruzioni originali)

MANUTENZIONE

Il rullo dello scarificatore può causare lesioni! Prima di effettuare qualsiasi regolazione, scollegare lo scarificatore alla rete elettrica e attendere che il rullo si arresti. Indossare quanti robusti durante le operazioni di regolazione. Se il rullo dello scarificatore non è ancora usurato, ma rebbi individuali si sono rotti, sostituirli. Utilizzare esclusivamente rebbi di ricambio identici.

AVVERTENZA

Prima di ispezionare, pulire o regolare l'apparecchio, spegnerlo, rimuovere il gruppo batteria e attendere che il rollo dello scarificatore si sa iristato. La mancata osservanza di queste istruzioni potra risultare in gravi leSIONi personali o danni alla proprietà.

AVVERTENZA

Indossare indumenti adeguanti, quanti e occhiali di sicurezza prima di effettuare qualsiasi operazione di manutenzione.

SOSTITUZIONE DEI REBBI (Vedere Figura 5)

AVVERTENZA

Per evitare il rischio di lesioni gravi, spegnere lo scarificatore e rimuovere il gruppo batteria prima di effettuare qualiasi operazione di manutenzione.

Utilizzare esclusivamente parti di ricambio originali.

• Arrestare l'apparecchio e rimuovere il gruppo batteria. Attendere che le parti mobili si arrestino completeness.
  Capovolgere lo scarificatore.
  Rimuovere le due viti a croce (11), la rondella piatta (13) e la rondella elastica (14) che fissano il porta rebbio. Rimuovere i due dadi sul lato opposto con un cacciavite a croce.
  Premere il blocco (15) sul bordo del cilindro con un cacciavite a taglio per separare il porta-rebbio dal cilindro.
  Sostituire i rebbi danneggiati o usurati con rebbi nuovi.
  Riposizionare il porta-rebbio usinga la rondella piatta e la rondella elastica nell'ordine originale.

AVVERTENZA

Tutte le viti a fissaggio dei porta-rebbi devono essere accompagnate da una rondella piatta (13) e una rondella elastica (14) per evitare che si allentino durante l'uso.

SOSTITUZIONE DEI REBBI(Figure 6)

Rimuovere la cartuccia come illustrato in Figura 6.
Conservare la cartuccia su un piano di lavoro.
Spingere il perno con un cacciavite (non fornito). Per effettuare esta operazione potrebbe essere necessario un martello in gomma.
Rimuovere e gettare i rebbi usurati/danneggiati.
Riposizionare il rebbio e reinserire il perno premendolo contro una superficie dura.

PERICOLO! IL RULLO DELLO

SCARIFICATORE PUO CAUSARE LESIONI!

Prima della manutenzione, spagnere l'apparecchio, rimuovere il gruppo batteria e attendere che il rullo dello scarificatore si via arrestato. Indossare quanti robusti durante le operazioni di manutenzione. Pulire lo scarificatore dopo agli utilizzato.

AVVERTENZA

UTILIZZARE SOLO PARTI DI RICAMBIO IDENTICHE. L'UTILIZZO DI PARTI DIVERSE POTRA RAPPRESENTARE UN PERICOLO O CAUSARE DANNI AL PRODOTTO.

AVVERTENZA

PER EVITARE GRAVI LESIONI PERSONALI, INDOSSARE OCCHIALIO VISIEREDI PROTEZIONETUTTE LE VOLTE CHE SI METTE IN FUNZIONEQUESTA UNITA.INDOSSARE UNA MASCHERA PER IL VOLTO O PER LA POLVERE IN LUOGHI POLVEROSI.

AVVERTENZA

PRIMA DI SVOLGERE LE OPERAZIONI DI PULIZIA E RIPARAZIONE O DI CONTROLLARE L'UTENSILE, SPEGNERE IL MOTORE E ASSICURARSI CHE TUTTE LE PARTI IN MOVIMENTO SI SIANO FERMATE E SCOLLEGARE LA SPRINA DALLA PRESA. LA MANCATA OSSERVANZA DI QUESTE ISTRUZIONI POTRA RISULTARE IN GRAVI LESIONI PERSONALI O DANNI ALLA PROPRIETA.

Italiano(Traduzione delle istruzioni originali)

Non utilizzare solventi per pulire le parti in plastica. La maggior parte dei materiali plastici rischia di essere danneggiata dall'uso dei solventi disponibili in commercio. Utilizzato un panno pulito per rimuovere lo sporco, la polvere, l'olio, il grasso, ecc.

AVVERTENZA

EVITARE CHE SOSTANZE COME SOSTANZE PER FRENI, BENZINA, PRODOTTI A BASE DI PETROLIO, OLI PENETRANTI, ECC. ENTRINO IN CONTATTO CON PARTI IN PLASTICA. LE SOSTANZE CHIMICHE POTRANNO DANNEGGIARE, INDEBOLIRE O DISTRUGGERE LA PLASTICA, IL CHE POTRA RISULTARE IN GRAVI LESIONI PERSONALI. SOLO LE PARTI INCLUSE NELL'ELENCO DELLE PARTI POSSONO ESSERE RIPARATE O SOSTITUITEDALL'OPERatore. TUTTE LE ALTRE PARTI DEVONO ESSERE SOSTITUITA DA UN CENTRO DI ASSISTENZA AUTORIZZATO.

RISCHIO DI LESIONI E DANNI!

Non pulire lo scarificatore molto l'acqua corrente (in particolare ad alta pressione).

Non usare oggetti duri o appuntiti per pulire lo scarificatore.

Per risparmiare spazio, lo scarificatore cui è sere riposto in posizione chiusa rilasciando le manopole.

Durante quello processo, fare attenzione a evitare che il cavo rimanga intrappolato. Conservare lo scarificatore in uno spazio asciutto, chiuso e inaccessibile ai bambini.

Spagnere l'apparecchio, rimuovere il gruppo batteria e attendere che il rullo dello scarificatore si sua arrestato.
■ Pulire sempre la parte inferiore dello scarificatore, quando è prima di riporlo.
■ Ispezionare accuratamente tutti i rebbi per verificare che non siano danneggiati e sostituirli se necessario.

Questo apparecchio non deve essere smaltito insieme ai rifiuti domestici. Smaltirlo conformmente alle norme locali.

PERICOLO!

Il rullo dello scarificatore vuo causare lesioni!

Italiano(Traduzione delle istruzioni originali)

RISOLUZIONE DEI PROBLEMI
PROBLEMCAusa SOLUZIONE
Rumori anomali.	Oggetti estranei sul rullo dello scarificatore colpiscono l'apparecchio.	Spagnere l'apparecchio e attendere che il rullo si sua arrestato.
Rumori all'interno dell'apparecchio. Fischi.	Oggetti estranei bloccano il rullo dello scarificatore.	Rimuovere gli oggetti estranei.
		Controllare immediamente l'apparecchio.
Suono sibilante. La cinghia	ia scivola. Contattare un centro	di assistenza autorizzato.
Il motore non si avvia. La	batteria non è fissata saldamente.	Assicurarsi che la batteria sia insertita saldamente nell'apparecchio. Consultare la sezione "Installazione della batteria" in questo manuale.
	La batteria non è carica. Ricar	care il gruppo batteria conformmente alle istruzioni incluse al proprio modello.
Lo scarificatore è difficile da spingere.	È bloccato da oggetti estranei.	Spagnere il motore e attendere che il rullo dello scarificatore si sua arrestato. Rimuovere gli oggetti estranei. Attendere circa un minuto e accendere lo scarificatore.
	L'erba è troppo alta. Tosare il prato prima di usare lo scarificatore.
I risultati di scarificazione sono insolddisfacenti.	I rebbi sono usurati.	Regolare il rullo dello scarificatore.
	La cinghia è difettosa.	Contattare un centro di assistenza autorizzato.
	L'erba è troppo alta. Tosare il prato prima di usare lo scarificatore.

Garanzia Utensili Greenworks per Dispositivi per Lavori fai da te

PERIODO DI GARANZIA

Tutti gli Utensili Greenworks vengono forniti con una garanzia di 2 anni per le parti e l'eventuale lavoro alla data originale di acquisto.

E disponibile una garanzia di 30 giorni per i dispositivi utilizzati professionalmente dal momento che gli Utensili Greenworks sono progettati principamente per essere utilizzati da consumatori del mercato fai-da-te.

Questa garanzia non è trasferibile.

LIMITAZIONI

Questa garanzia si applica solo a parti/componenti difettosi e non copre

eventuali riparazioni dovute a:

1. Normale usura e consumo.
2. Regolazioni o alterazioni di routine.
3. Danni causati da gestione scorretta/stress/utilizzo scorretto o non curanza.
4. Surriscaldamento a causa di mancata manutenzione.
5. Danni dovuti a dispositivi di bloccaggio/fissaggio che si allentano/ scollegano a causa di mancanza di manutenzione.
6. Danni causati da operazioni di pulizia con acqua.
7. Utensili sottoposti a manutenzione o riparati da centri servizi Utensili Greenworks non autorizzati.
8. Utensili non correttamente montati o regolati.
9. Danni causati da un utilizzo scorretto dell'utensile
10. Danni causati da un riponimento invernale scorretto (idropulitrici a pressione)
11. Elementi considerati come parti consumabili non normalmente coperte da garanzia, compresi ma non limitati a: Batterie

Cavi elettrici
Lame e gruppo lame
Cinghie
- Filtri
- Mandrini e reggiutensili

1. Alcuni prodotti sono contentere componenti come motori e trasmissioni prodotte da altre ditte, questi componenti potranno essere soggetti a garanzie delle rispettive dittes produttrici tranne ove la Greenworks Tools Europe GmbH indichi e sia d'accordo a sottoscrivere eventuali richieste che non rientrino nel periodo di garanzia della ditta produtrice di cui sopra.

2. Gli utensili di seconda mano non sono coperti alla presente garanzia.

3. Il montaggio di parti di ricambio, di sostituzione o di ulteriori componenti non forniti o approvati alla Greenworks Tools Europe GmbH.

Garanzia

Per presentare una richiesta di garanzia su qualsiasi prodotto è obblatorio presentare una prova di acquisto dello stesso. Un estratto conto della carta di credito non si qualifica come sufficiente prova di acquisto. Quando si deve richiedere un intervento di garanzia per la prima volta il consumatore dovrá riportare il prodotto nel luogo di acquisto originale assiemme alla prova di acquisto. L'utensile verrà inviato presso un centro servizi clienti centrale e verrà fatto un primo controlo. Se l'utensile è difettoso, dovrá essere riparato e inviato all'indirizzo del consumatore gratuiteamente. Gli utensili venduti a meno di €100 euro comprese le tasse di vendita verranno di solito sostituiti.

Se il centro servizi clienti rileva che l'utensile non è difettoso a causa di un danno di fabbrica il consumatore dovrá pagare per il costo delle riparazioni.

Questa garanzia è soggetta a cambiamenti di tanto in tanto per rispettore le necessità di nuovi prodotti. Una copia della garanzia più recente sareà disponibile presso il situ www.greenworkstools.eu.

cui jia ci jia zai jia

1 10

12

45y jil 1a aaiall 45yll aiial jaiaiai iiaaii oai

IT DICHIARAZIONE DI CONFORMITA EC

Ditta produttrice: Changzhou Globe Co., Ltd.

Nome e indirizzo della persona autorizzata a compilare il file technique:

Nome: Peter Soderström

Indirizzo: Hjortronvagen 3, 555 93 Jönköping, Sweden

Si dichiara con la presente che il prodotto

Categoria SCARIFICATORE 40 V

Modello 2504807

Numero di seri.. Vedere l'etichetta nominale sul prodotto

Anno di costruzione.......Vedere l'etichetta nominale sul prodotto

• è conforme con i provvedimenti rilevanti della Direttiva Macchine
• è conforme con i provvedimenti delle seguenti direttive EC

2000/14/EC
2006/42/EC
2014/30/EU
2005/88/EC

Si dichiara inoltre che

■ sono state impiegate le seguenti (parti/clausole degli) standard europei armonizzati EN 60335-1

EN 50636-2-92

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

Livello di potenza acustica misurato LWA: 92.6 dB(A)

Livello di potenza acustica garantito LWA: 93 dB(A)

Conformità valutata secondo il dato indicato nell'Allegato VI / Direttiva 2000/14/CE&2005/88/EC

Luogo, data: Changzhou, 22/07/2016 Firma: TedQuHaichao (BEng, CEng, MIET)

Direttore Qualità

FR DÉCLARATION DE CONFORMITE EC

Fabricant: Changzhou Globe Co., Ltd.
