BRUGSANVISNING G40DT35 GREENWORKS

Om noen deler er skadet eller mangler ikke bruk dette produitet før det er reparent erller erstattet. Bruk av dette produitet med skadede aller manglende deler kan fore til alvorlig personskade.

MONTERING AV NEDRE HändTAK(Se fig.2)

Sett nedre handtak (6) inn i apningen pa maskinhuset.
Bruk de medfolgende skruene (10) til a feste handtaket til huset ved hjelp av en stjerneskrutrekker (folger ikke med).

MONTERING AV ØVRE HändTAK(Se fig. 2)

Plasser det øvre handtaket sik at apningene er pa linje med apningene i det nedre handtaket.
Sett den medfolgende sekskantbolten (11) inn i hullet fra utsiden av handetak.
■ Skru knotten (4) inn pa sekskantbolten (11) og stram godt til.

INSTALLERING AV GRESSBOKSEN (Se fig.3)

Pass pā mens du gjör dette sā strömkabelen ikke kommer i klemme. Oppbevar hagekultivatoren pā et tört og avlukket område utilgengelig for barn.

Denne maskinen mä ikke kastes i det vanlige husholdningsavfallet. Må kasseres i henhold til lokale bestemmelse.

FARE!

Kultivatorens cylinder kan forarsake skader.

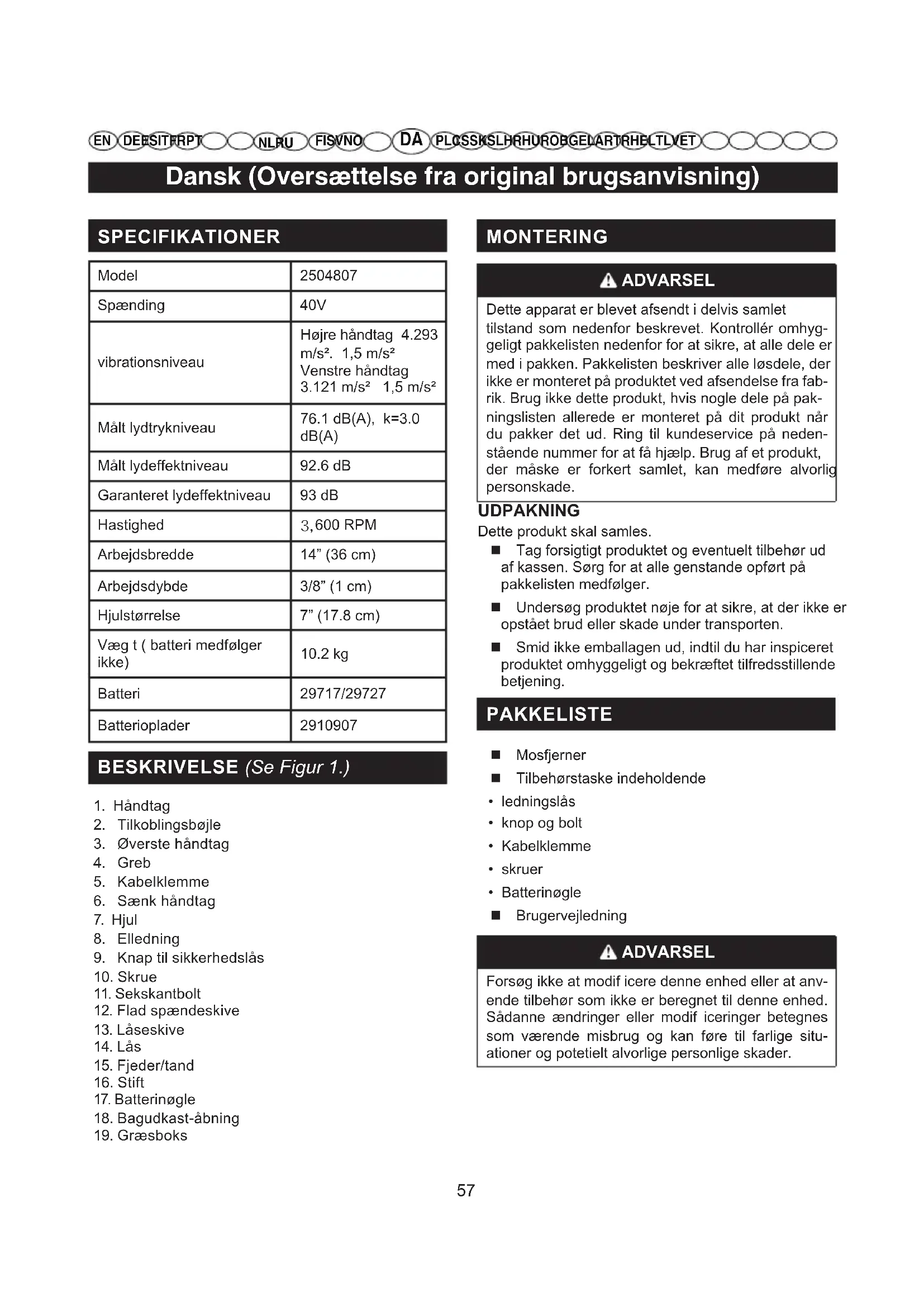

Dansk (Oversættelse fra original brugsanvisning)

SPECIFICATIONER

Model	2504807
Spænding	40V
vibrationsniveau	Højre harende tag 4.293 m/s2. 1,5 m/s2Venstre harende tag 3.121 m/s2 1,5 m/s2
Målt lydtrykniveau	76.1 dB(A), k=3.0 dB(A)
Målt lydeffektniveau	92.6 dB
Garanteret lydeffektniveau	93 dB
Hastighed	3,600 RPM
Arbejdsbredde	14" (36 cm)
Arbejdsdybde	3/8" (1 cm)
Hjulstørrelse	7" (17.8 cm)
Væg t ( batteri medfølger ikke)	10.2 kg
Batteri	29717/29727
Batteriplader	2910907

BESKRIVELSE (Se Figur 1.)

1. Handtag
2. Tilkoblingsbjole
3. Overste handtag
4. Greb
5. Kabelklemme
6. Sænkhandtag
7. Hjul
8. Elledning
9. Knap til sikkerhedslas
10. Skrue
11. Sekskantbolt
12. Flad spændeskive
13. Laseskive
14. Las
15. Fjeder/tand
16. Stift
17. Batterinøgle
18. Bagudkast-äbning
19. Graesboks

MONTERING

ADVARSEL

Dette apparat er blevet afsendt i delvis samlet tilstand som nedenfor beskrevet. Kontroller omhyggeligt pakkelisten nedenfor for at sikre, at alle dele er med i pakken. Pakkelisten beskriver alle lodsdele, der icke er monteret pa produkt ved afsendelse fra fabrik. Brug icke dette produit, hvis nogle dele pa pakenningslisten allerede er monteret pa dit produit nár du pakker det ud. Ring til kundeservice pa ndenstående nummer for at fá hjælp. Brug af et produit, der maske er forkert samlet, kan medføre alvorlig personskade.

UDPAKNING

Tag forsigtigt produkt og eventuelt tilbehør ud af kassen. Sørg for at alle genstande opførp pa pakkelisten medfolger.
Undersog Produktet noje for at sikre, at der ici er opstaet brud ellr skade under transporten.
Smid iciemballagen ud, indtil du har inspiceret Produktet omhyggeligt og bekraeftet tilfredsstellende betjening.

PAKKELISTE

Mosfjerner
■ Tilbehørstaske indeholdende
ledningslas
knop og bolt
Kabelklemme
- skruer
- Batterinøgle
Brugervejledning

ADVARSEL

Fors og违法犯罪e.

Dansk (Oversættelse fra original brugsanvisning)

ADVARSEL

Stop maskinen, og fjern batteripakken. Sørg for, at alle bevægelige dele er stoppet helt. Manglende overholdelse af anvisningerne vil kunne medføre utilsigtet igangsætning og risiko for alvorlig personskade.

ADVARSEL

Hvis dele enten er beskadiget eller mangler, sa anvend ikke produit førppe dele er udskiftet. Brug af et produit med beskadigede aller manglende dele kan medfore alvorlige personskader.

MONTERING AF NEDERSTE HändTAG(se figur 2)

Saat det nederste handtag (6) ind i hullet ikabinettet.
Ved hjælp af de medfolgende skruer (10) fastgøres det nederste handtag pa kabinetet med en stjerneskruetrækker (medfolger ikke).

INSTALLLEREDETOVERSTEHANDTAG(sefigur 2)

Anbring det overste handtag, sa hullerne flugter med hullerne i det nederste handtag.
Saat den medfolgende sekskantbolt (11) gennem hullet fra ydersiden af handtaget.
Skru knoppen (4) pa sekskantbolten (11), og spænd bolten godt fast.

Loft op i lugen bag pa graeslamaskinen.
Loft graesopsamleren i handtaget og placer den under den bagerste udledningsdør, sa krogene pa graesopsamlen griber ind i dørstangen.
■ Frigiv den bagerste udledningsdør. Nár den er monteret korrekt, vil krogene pa græopsamleren række frem gennem abningerne pa den bagerste udledningsdør.

DRIFT

ADVARSEL

Der skal stadig udvises forsigtighed, selv om man er blevet fortrolig med apparatet. Glem aldrig, at man blot skal vare uopmaerksom en brokdel af et sekund for atkommen alvorligt til skade.

ADVARSEL

Brug altid øjenværn. Hvis dette regel ikke overhôdes, kan man få slynet fremmedlegemeri øjnene ogkommen alvorligt til skade.

ADVARSEL

Sorg for, at fremsevæske, benzin, petroleumsbaserede Produktker, penetreringsolie, mv., aldrigkommen i kontakt med plastdele. Kemikalier kan beskadige, bldgore ell er delagge plast, hvikket kan medfere alvorlig personskade. Kun de varer, der vises pa styklisten, er beregnet til at blive repareret erler udskifet af kunden. Alle andre dele bør udskiftes pa et autoriseret servicecenter.

SADAN UDTAGES BATTERIET (See figure 4)

Slip sikkerhedshandtaget, for at stoppe produit.
Abn batteridaekslet for at fadgang til batterirummet.
Fjern batterinoglen.
Hold batteriudlserknappen nede med et fast greb.
Tag batteriet ud afproduktet.

SADAN INDSAETTES BATTERIET(See figure 4)

Loft og hold batteridaekslet oppe.
Hold batteriet mod batterikammeret pa vertikalskaereren.
Sorg for, at batteriudloserknappen klikker pa plads, og at batteriet er helt og ordentligt fast i vertikalskaereren, inden den tages i brug.

Indsæt batterinøgle.
Hvis maskinen ikke skal bruges straks, skal du ikke indsætte batterinøglen
Luk doren.

SADAN STARTES MOSFJERNEREN

Tryk og hold sikkerheds lockout-knappen nede.
Dermed aktiveres tilkoblingsbojlen
■ Tilkoblingsbøjlen trykkes mod handtaget, nar der arbejdes.

SÄDAN STANDSES MOSFJERNEREN

Slip bojlen

VEDLIGEHOLDELS

Mosfjernerens tromle kan forarsage skader! Forder foretages justeringer, kal stikket trakkes ud. Vent indtil mosfjernerens tromle star stille. Benyt

Dansk (Oversættelse fra original brugsanvisning)

kraftige handsker, nar der foretages justeringer. Hvis mosfjernerens tromle endnu ikke er/DDt, men det blot er enkelte fjedre/taender, der er knaekket, skal de udskiftes. Der ma kun isættes identiske fjedre som erstatning.

ADVARSEL

Før maskinen ses after, gores ren erer vedligeholds, skal den slukkes, og batteriet skal tages ud. Og vent indtil vertikalskæreres cylinder er stoppet helt. Hvis disse anvisninger ikke følges, kan det medfrole alvorlig skade på person og omgivelser.

ADVARSEL

Bær passende toj, handsker og beskyttelsesebriller, før der udfores vedligeholdelsesarbejde.

UDSKIFTNING AF TAENDER (se figur 5)

ADVARSEL

For at undgå alvorlige persorskader, skal maskinen slukkes helt, og batteriet skal tages ud, inden nogen form for vedligeholdelsesearbejde udfores pa den.

Brug kun fabrikantens originale reservedele.

Stop maskinen, og fjern batteriet. Lad de bevægelige dele fá tid til at standseHLT.
Vend mosfjerneren om.
Fjern de to stjerneformede skruer (11), spændeskiven (13) og laseskiven (14), der holder tandholderen. Fjern de to mtrikker pa modsatte side med en stjerneskrueetækker.
Tryk lase (15) pa kanten af akslen ud med en flad skruetraekker for atskill tandholderen fra akslen.
Udskift slidte ellr knaekkede taender med nye.
Sæt tandholderen på pladsigen sammen med den flade spændeskive og laseskiven i deres oprindelige rækkefolge.

ADVARSEL

Alle skruer, som bruges til montering af de to halvdele af tandholderen, skal sikres med en flad spendeskive (13) og en laseskive (14) for at undga at skruen Iosner sig under brug.

UDSKIFTNING AF TAENDER(se figur 6)

Tag tandindsatsen ud, som vist pa figur 6.
Saat tandindsatsen fast i et skruestik.
Tryk stiften ud med en skruetraekker (medfolger icike). Dette kan krave brug af en gummihammer, hvis stiften sidder godt fast.
■ Afmonter og kasser slidte/odelagte tender.
Saatenden papiplads,og skub stiften papipladsigen ved at trykke pa den mod en fast overflade.

FARE! MOSFJERNERENS TROMLE KAN FORARSAGE SKADER

Før maskinen vedligeholdes, skal den slukkes, og batteriet skal tages ud. Og vent indtil vertikskæreres cylinder er stoppet helt. Brug kraftige handsker under vedligeholdelse. Mosfjerneren bør rengores after haverbrug.

ADVARSEL

VED UDSKIFTNING MÄ DER KUN ANVENDES ORIGINALE RESERVEDELE. DET KAN VÄRE FARLIGHT ELLER ØDELÅEGGE PRODUKTET, HVIS DER BRUGES ANDRE DELE.

ADVARSEL

FOR AT UNDGÄ ALVORLIG PERSONSKADE, BÄR ALTID SIKKERHEDSBRILLER ELLER BESKYT-TELESBRILLER NÄR DU BETJENER DENNE ENHED. BÄR EN ANSIGTSMASKE ELLERSTÖVMASKE I STÖVEDE OMRÄDER.

ADVARSEL

INDEN INSPEKTION, RENGÖRING OG SERVICERING AF MASKINEN, SKAL DU SLUKKE FOR MOTOREN, VENTE TIL, AT ALLE BEVÄGELIGDE DELE ER STOPPET, OG FJERNE LEDNINGEN FRA STIKKONTAKTEN. HVIS DISSE ANVISNINGER IKKE FÖLGES, KAN DET MEDFÖRE ALVORLIG SKADE PAPERSON OG OMGIVELSER.

BrugPIPE oplosningsmidler til at rense plastdele.De flete plasttyper kan blive odelagt, hvis de renses med almindelige gengse oplosningsmidler.Fjern snavs, stov, olie, fedt m.v. med en ren klud.

Dansk (Oversættelse fra original brugsanvisning)

ADVARSEL

SORG FOR, AT BREMSEVAESKE, BENZIN, PETROLEUMSBASERERE PRODUKTER, PENETRINGSOLIE, MV., ALDRIG KOMMER I KONTAKT MED PLASTDELE. KEMIKALIER KAN BESKADIGE, BLDGORE ELLER ØDELAGGE PLAST, HVILKET KAN MEDFARE ALVORLIG PERSONSKADE. KUN DE VARER, DER VISES P A STYKLISTEN, ER BEREGNET TIL AT BLIVE REPARERET ELLER UDSKIFTET AF Kunden.ALLE ANDRE DELE BØR UDSKIFTES P A ET AUTORISERET SERVICECENTER.

RISIKO FOR SKADER PÅ PERSONER OG MATERIEL!

Rengør ikke mosfjerneren under rindende vand (og slet ikke under højt tryk).

Brug ikke hare de eller spidse genstande til at rense mosfjerneren.

For at spare plads under opbevaring kan mosfjernerens handtag foldes sammen ved at Iosne vingemotrikkerne.

När handtaget folds, skal man passe pà, at ledningen...,\ ikkekommen i klemme. Opbevar mosfjerneren tør og et sted, der erutilgengeligt for born.

Sluk maskinen, og tag batteriet ud. Og vent indtil vertikalskaerens cylinder er stoppet helt.
Rengør altid mosfjernerens underside after haverbrog og inden opbevaring.
Undersog omhyggeligt alle tander og indsatser for skader, og udskift after behov.

Denne enhed må ikke bortskaffes sammen med almindeligt husholdningsaffald. Bortskaffelse skal ske i henhold til lokale forskritter.

FARE!

Mosfjernerens tromle kan forårsage skader.

Dansk (Oversættelse fra original brugsanvisning)

FEJLFINDER
Problem Mulig ørsag Løsning
Maskinen støjer unnormalt meget.	Fremmedlegemer på vertikskærerenç cylindrar rammer vertikskæreren.	Sluk for vertikskæreren, og vent indtil cylindrarer er stoppet helt.
Maskinen klapre. Maskinen piber.	Fremmedlegemer blokerer vertikskærerenç cylindrar.	Fjern fremmedlegemerne.
		Få straks set din vertikskærer after.
Maskinen piber. Bæltet gider. Kontakt et autoriseret servicecenter.
Motor vil/DDke starte.	Batteriet er/DDke fastgjort.	Sørg for, at batteriet er ladet helt op, og sidder ordentligt fast i maskinen. Se, hvordan batteriet skal sættes i maskinen i dette brugsvejledning.
	Batteriet er/DDke opladet.	Oplad batteriet i henhold til vejledningerne, der følgmer med din model.
Vertikskæreren er svær at skubbe.	Den er blokeret af fremmedlegemer.	Sluk for motoren, og vent indtil vertikskæreren er hold op med, at dreje rundt. Fjern fremmedlegemerne. Tænd vertikskærerenigionen after ca. et minut.
	Græsset er alt for.ddj.	Klip plænen inden du bruger vertikskæreren.
Vertikskæreren virker/DDke særigt godt.	Fjederen er slidtd Ned.	Juster vertikskærerenç cylindrar.
	Bæltet er.ddet i stykker.	Kontakt et autoriseret servicecenter.
	Græsset er for.ddj.	Klip græsset, før du bruger vertikskæreren.

Alle nye Greenworks Tools maskiner leveres med en 2-ars garanti pa dele og arbejdskraft fra den oprindelige kobsdato. En 30 dages garantier tilgengilig for maskiner, der anvendes professionelt, da Greenworks Tools primaert er designet til brug af gør det selv-forbrugere.

Denne garanti kan ikke videregives.

BEGRAENSNINGER

Denne garanti gælder kun for defekte dele/komponenter og dækker ikke reparationer forårsaget af:

1. Normal slitage.
2. Rutinemaaessig indstilling eller justering
3. Skader forarsaget af forkert handtering/misbrug/mishandling ellers forsommelse.
4. Overophedning pa grund af manglende vedigeholdelse.
5. Skader forarsaget af Iose/frakoblede fittings/lukkemekanismer, pagrund af manglende vedligeholdse.
6. Skader ved rengaring med vand
7. Maskiner serviceres aller repareres af ikke-godkendte Greenworks Tools-service centre.
8. Maskiner samples aller justeres forkert.
9. Skader forarsaget af forkert brug af maskinen.
10. Skader forrsaget af forkert klargoring til winter (hjortyksspulere)

11. Genstande, der betragtes som forbrugsdele, dækkes normalt ikke af garantien, herunder men ikke begrænset til:

12. Batterier
    Elkabler

13. Knife og knivmonteringer
    Band

14. Filtered
    Patroner og værktogsholderene

15. Visseprodukter kan indeholde componenter sasom motorer, transmissioner fra en性和 producent, disse elementer vil vaere underlagt de relevante producenters garantipolitik, undtagen hvor Greenworks Tools Europe GmbH accepterer at haefte for ethvert erstatningskrav,.uden for de naevnte producentens garantperiode.

16. Brugte varer daekkes ici de nne garantipolitik.

17. Montering av reservationder, erstatninger erller ekstra komponenter som ikke er levert eller godkjent av Greenworks Tools Europe GmbH.

Garanti

For at fā en garanti pā ethvert produkt under这部分 politik, kræves et original købsbevis. Kreditkortpogrēlser betragtes ikke som tilstrækkelig bevis for kɒb. Ved den første forekomst af en garantibegivenhed, skal forbrugen returnere produktet til det oprindelige kɒbssted med deres købsbevis. Maskinen sendes til vores centrale servicecenter og der udfðres en kontrol. Hvis maskinen findes at ∀re defekt, vil den blve repareret og sendt tilbage til forbrugerens adresse,.uden gebyr. Maskiner der sælges for minde end €100 euro inklusiv moms, vil som regel blve erstattet.

Hvis det centrale servicecenter pavisir, at donne maskine ici er defekt, vil forbrugeren blive underrettet om, at de bliver ndt til at betale for omkostningerne i forbindelse med reparationen.

Denne garantipolitik kan aendres fra tid til,anden for at imdekommen behovene i nye produitter. En kopi af den seneste garantipolitik vil vaere

tilgaengelig pà www.greenworkstools.eu.

Herved erklærer vi atprodukter

Kategori 40V VERTIKALSKJERER

Modell 2504807

er i samsvar med bestemmelsene i falgende ovrige EC-direktiver

2000/14/EC

2006/42/EC

2014/30/EU

2005/88/EC

Navn og adresse på personen bemyndiget til at udarbejde de tekniske data:

Navn: Peter Soderström

Adresse: Hjortronvagen 3, 555 93 Jönköping, Sweden

Vi erklærhermed, atproduktet

Kategori 40 V VERTIKALSKAERER

Model 2504807

■ er i overensstemmelse med de relevante bestemmelser i maskindirektiv (2006/42/EC)
■ er i overensstemmelse med bestemmelsene i de følgende andre EC-direktiver 2000/14/EC

2006/42/EC
2014/30/EU
2005/88/EC

Og vi erklærer yderligere, at
de falgende (dele/bestemmelser af) europaeiske harmoniserede standarder er blevet anvendt

EN 60335-1
EN 50636-2-92
EN 55014-1
EN 55014-2
EN 61000-3-2
EN 61000-3-3

Malt stojniveau LWA: 92.6 dB(A)

Garanteret stojniveau LWA: 93 dB(A)

Overensstemmelses vurderingsmetode til bilag VI / direktiv 2000/14/EF&2005/88/EF

Sted, dato:Changzhou,22/07/2016 Underskrift: TedQu Haichao(BEng, CEng, MIET)

Kvalitets direktør

Ted qu

Producent: Changzhou Globe Co., Ltd.
