KASUTUSJUHEND GEDP 7935 NA Eco EINHELL

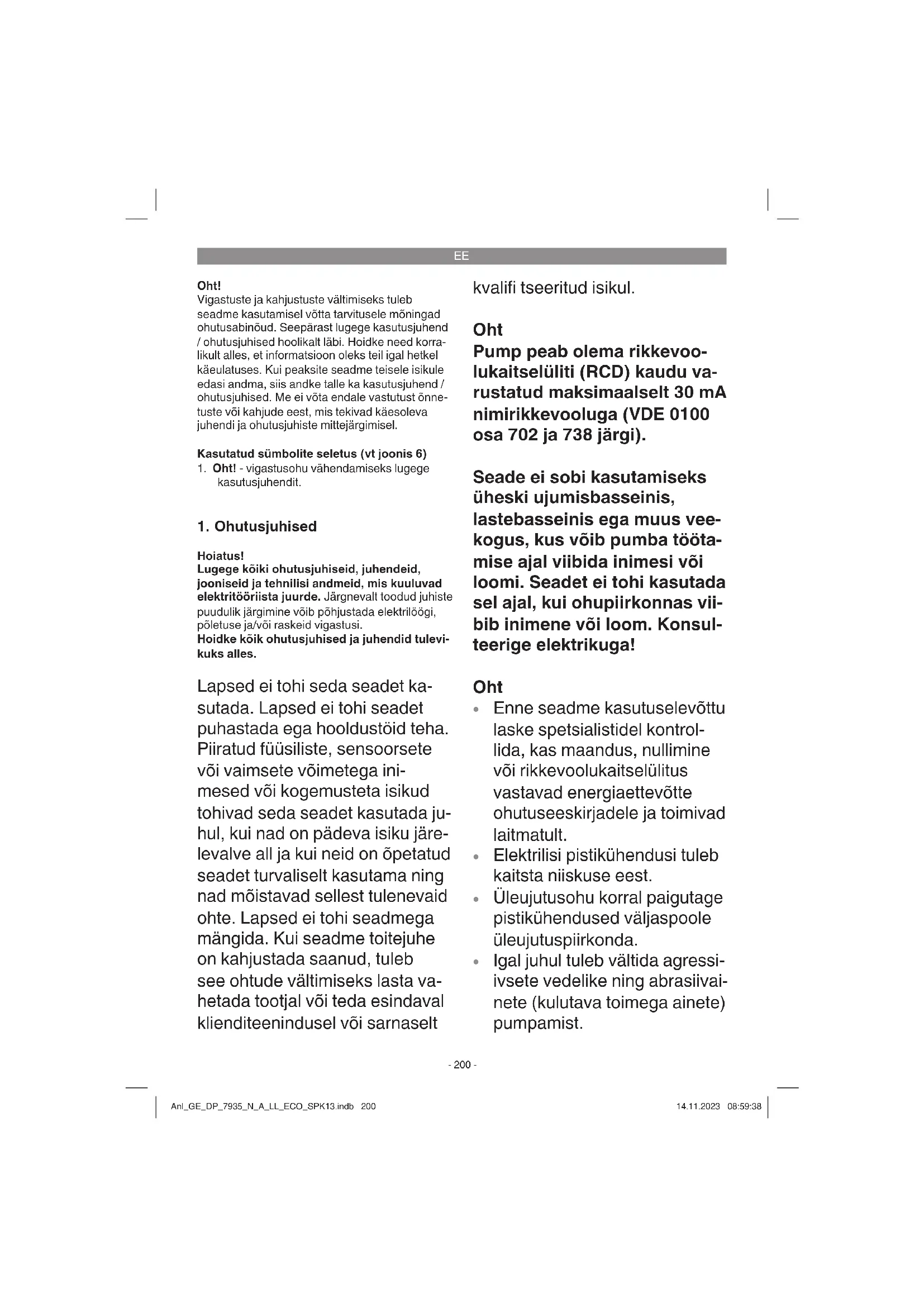

Oht! Vigastuste ja kahjustuste vältimiseks tuleb seadme kasutamisel võtta tarvitusele mõningad ohutusabinõud. Seepärast lugege kasutusjuhend / ohutusjuhised hoolikalt läbi. Hoidke need korra- likult alles, et informatsioon oleks teil igal hetkel käeulatuses. Kui peaksite seadme teisele isikule edasi andma, siis andke talle ka kasutusjuhend / ohutusjuhised. Me ei võta endale vastutust õnne- tuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste mittejärgimisel. Kasutatud sümbolite seletus (vt joonis 6)

1. Oht! - vigastusohu vähendamiseks lugege

Hoiatus! Lugege kõiki ohutusjuhiseid, juhendeid, jooniseid ja tehnilisi andmeid, mis kuuluvad elektritööriista juurde. Järgnevalt toodud juhiste puudulik järgimine võib põhjustada elektrilöögi, põletuse ja/või raskeid vigastusi. Hoidke kõik ohutusjuhised ja juhendid tulevi- kuks alles. Lapsed ei tohi seda seadet ka- sutada. Lapsed ei tohi seadet puhastada ega hooldustöid teha. Piiratud füüsiliste, sensoorsete või vaimsete võimetega ini- mesed või kogemusteta isikud tohivad seda seadet kasutada ju- hul, kui nad on pädeva isiku järe- levalve all ja kui neid on õpetatud seadet turvaliselt kasutama ning nad mõistavad sellest tulenevaid ohte. Lapsed ei tohi seadmega mängida. Kui seadme toitejuhe on kahjustada saanud, tuleb see ohtude vältimiseks lasta va- hetada tootjal või teda esindaval klienditeenindusel või sarnaselt kvalifi tseeritud isikul. Oht Pump peab olema rikkevoo- lukaitselüliti (RCD) kaudu va- rustatud maksimaalselt 30 mA nimirikkevooluga (VDE 0100 osa 702 ja 738 järgi). Seade ei sobi kasutamiseks üheski ujumisbasseinis, lastebasseinis ega muus vee- kogus, kus võib pumba tööta- mise ajal viibida inimesi või loomi. Seadet ei tohi kasutada sel ajal, kui ohupiirkonnas vii- bib inimene või loom. Konsul- teerige elektrikuga! Oht

Enne seadme kasutuselevõttu laske spetsialistidel kontrol- lida, kas maandus, nullimine või rikkevoolukaitselülitus vastavad energiaettevõtte ohutuseeskirjadele ja toimivad laitmatult.

Elektrilisi pistikühendusi tuleb kaitsta niiskuse eest.

Üleujutusohu korral paigutage pistikühendused väljaspoole üleujutuspiirkonda.

Seadet tuleb kaitsta külma eest.

Seadet tuleb kaitsta kuivalt töötamise eest.

Laste juurdepääsu seadmele tuleb takistada sobivate meet- metega.

Vedeliku saastumine võib tek- kida määrdeainete lekkimise tõttu.

2. Seadme kirjeldus ja

2.1 Seadme kirjeldus (joonis 1/2/3)

1. Universaalne voolikuühendus

Kontrollige loendi alusel, kas tarnekomplektis on kõik vajalikud osad. Juhul, kui mõni osa on puu- du, pöörduge hiljemalt 5 tööpäeva jooksul pärast kauba ostmist meie teeninduskeskusesse või lä- himasse pädevasse ehitusmaterjalide kauplusse ning esitage kehtiv ostukviitung. Järgige siinkohal juhendi lõpus esitatud garantiitingimustes olevat garantiitabelit.

Avage pakend ja võtke seade ettevaatlikult välja.

Kontrollige, ega seadmel ja tarvikutel pole transpordikahjustusi.

Hoidke pakend võimalusel kuni garantiiaja lõpuni alles. Oht! Seade ja pakkematerjal ei ole laste mänguas- jad! Lapsed ei tohi kilekottide, fooliumi ja pisidetailidega mängida! Oht alla neelata ja lämbuda!

Universaalne voolikuühendus

Originaalkasutusjuhend

3. Sihipärane kasutamine

Teie ostetud seade on mõeldud vee pumpami- seks temperatuuriga kuni 35° C. Seadet ei tohi kasutada teiste vedelike, eelkõige mootorikütuste, puhastusvahendite ja muude keemiatoodete pumpamiseks! Enne pumba töölepanemist selgitage võimalikud eritingimused paigalduseks! Kui nt voolukatkestus, määrdumine või defektne tihend võivad põhjustada materiaalset kahju, tu- leb võtta tarvitusele täiendavad kaitseabinõud. Need kaitseabinõud on näiteks järgmised: paral- leelselt töötavad pumbad eraldi kaitsmetega voo- luringis, niiskusandurid väljalülitamiseks ja teised sarnased kaitseseadised. Kahtluste korral pidage kindlasti nõu spetsialis- tiga. Seadet saab kasutada kõikjal, kus tuleb vett ümber pumbata, nt majapidamises, aias ja veel paljudel muudel juhtudel. Seadet ei tohi kasutada ujumisbasseini käigushoidmiseks! Seadme kasutamisel loodusliku, mudase põhjaga veekogudes asetage seade natuke kõrgemale alusele, nt telliskivide peale. Seade ei ole mõeldud pidevaks kasutamiseks, nt tiigi tsirkulatsioonipumbana. Seadme oodatav ka- sutusaeg lüheneb seetõttu oluliselt, sest seade ei ole mõeldud püsiva koormusega töötamiseks. Masinat võib kasutada ainult sihipärasel otstarbel. Igasugune teisel otstarbel kasutamine ei ole sihi- pärane. Kõigi sellest tulenevate kahjude või vigas- tuste eest vastutab kasutaja/käitaja ja mitte tootja. Võtke palun arvesse, et meie seadmed ei ole konstrueeritud ettevõtluses, käsitöönduses ega tööstuses kasutamise otstarbel. Me ei anna min- git garantiid, kui seadet kasutatakse ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevu- saladel. Lekkiv määrdeõli/määrdevahend võib vett saas- tata. Anl_GE_DP_7935_N_A_LL_ECO_SPK13.indb 201Anl_GE_DP_7935_N_A_LL_ECO_SPK13.indb 201 14.11.2023 08:59:3914.11.2023 08:59:39EE

5. Enne kasutuselevõttu

Enne ühendamist veenduge, et tüübisildil toodud andmed vastavad võrguandmetele.

statsionaarselt, jäiga torustiku abil või

statsionaarselt, painduva vooliku abil Märkus. Enne pumba töölepanemist selgitage võimalikud eritingimused paigalduseks! Kui nt voolukatkestus, määrdumine või defektne tihend võivad põhjustada materiaalset kahju, tu- leb võtta tarvitusele täiendavad kaitseabinõud. Need kaitseabinõud on näiteks järgmised: paral- leelselt töötavad pumbad eraldi kaitsmetega voo- luringis, niiskusandurid väljalülitamiseks ja teised sarnased kaitseseadised. Kahtluste korral pidage kindlasti nõu spetsialis- tiga. Seade tuleb riputusaasale kinnitada köiega (joo- nis 2/6). Pumbatava vee maksimaalne kogus on võimalik saavutada ainult torustiku võimaliku suure lä- bimõõdu korral, väiksemate voolikute või torude ühendamisel pumbatava vee kogus väheneb. Kui kasutatakse universaalset voolikuühendust (joo- nis 1/ 1), tuleb seda seetõttu kasutatava ühen- duskohani kärpida, nagu joonisel 3 on näidatud, et pumbatavat kogust mitte asjatult vähendada. Painduvad voolikud tuleb kinnitada voolikuklambri (ei ole tarnekomplektis) abil universaalse vooli- kuühenduse külge. Tagasilöögiklapp (joonis 3/7) takistab voolikus oleva vee tagasi voolamist pärast pumba väljalü- litamist. Tagasilöögiklapi kasutamisel väheneb maksimaalne jõudlus. Kiirliitmik (joonised 1/3 / 2) Selleks, et survevoolik kiiresti ja hõlpsasti pumba küljest lahti ühendada, peab vajutama vabasta- misnuppu (joonis 3/ A). Järgida! Paigaldamisel tuleb jälgida, et seadet ei tohi ku- nagi monteerida survevooliku või elektrijuhtme külge vabalt rippuma. Seade tuleb riputada sel- leks ettenähtud kandesanga ja riputuskonksu kül- ge või asetada šahti põrandale. Seadme laitmatu toimimise tagamiseks peab šahti põrand olema alati puhas mudast ja muust reostusest. Liiga madala veetaseme korral võib šahtis olev muda kiiresti kuivada ja seadme käivitumist takistada. Seepärast on tarvis seadet reeglipäraselt kontrol- lida (käivitumist katsetada).

Teie ostetud seade on juba varustatud maandu- sega pistikuga. Seade on mõeldud ühendami- seks maandusega pistikupesaga 230 V ~ 50 Hz. Veenduge, et pistikupesa on piisavalt kaitstud (vähemalt 6 A) ja laitmatus korras. Pange pistik pistikupessa ja seade on seega töövalmis.

Pärast selle paigaldus- ja kasutusjuhendi läbilu- gemist võite seadme järgmisi punkte arvestades kasutusele võtta:

Kontrollige, kas survevoolik on nõuetekoha- selt paigaldatud.

Kontrollige, kas elektriline pistikupesa on nõuetekohases seisundis.

Veenduge, et niiskus või vesi ei satuks kunagi võrguühendusele.

6.2 Lameimurežiim ja heitveerežiim (joonis 4)

6.2.1 Lameimurežiim (joonis 4a)

Keerake seadet vastupäeva ja suruge see kuni alla välja.

Lameimurežiimil saab vee ära imeda kuni 1 mm sügavuseni.

Lameimu korral saab pumbata vaid puhast vett.

6.2.2 Heitveerežiim (joonis 4b)

Keerake seadet päripäeva ja tõmmake see käepidemest soovitud seadistuse juurde üles. Jälgige, et fikseerimiskruvid (B) oleksid kinni- tatud.

6.3 Töörežiim (joonis 5)

Seadet saab kasutada käsirežiimil ja automaatkä- ivituse režiimil.

6.3.1 Käsirežiim: Lüliti (C) asendis „ON“.

ON-režiimil töötab seade pidevalt

6.3.2 Automaatkäivituse režiim

Automaatkäivituse režiimis saab lülitil (C) seada 3 sisselülituskõrgust. Sisselülituskõrgused muutuvad kohe, kui toimub üleminek lameimurežiimi ja heitveerežiimi vahel. Lameimurežiim Automaatkäivituse tase 1: sisselülituskõrgus 15 mm Automaatkäivituse tase 2: sisselülituskõrgus 100 mm Automaatkäivituse tase 3: sisselülituskõrgus 150 mm Heitveerežiim (näide 35 mm) Automaatkäivituse tase 1: sisselülituskõrgus 50 mm Automaatkäivituse tase 2: sisselülituskõrgus 130 mm Automaatkäivituse tase 3: sisselülituskõrgus 180 mm Kui imikurn reguleerida 15/25 mm-le, muutu- vad vastavalt ka sisselülituskõrgused.

6.4 Integreeritud ujuklüliti tööpõhimõte

Kasutusviis 1: ON-režiimil töötab seade pidevalt ja vee saab lameimurežiimil ära imeda kuni 1 mm sügavuseni. Heitveerežiimil (näiteks 35 mm) imetakse kuni 40 mm sügavuseni. Seadet tohib selles töörežiimis kasutada ainult järelevalve all, et vältida kuivalt tööta- mist. Seade tuleb välja lülitada (pistik välja tõmmata) kohe, kui survevoolikust enam vett ei tule. Jälgige Et seade saaks ON-režiimil imeda, peab vee sügavus olema järgmine.

Heitveerežiim: 50 mm (näide 35 mm) Kasutusviis 2: Pumpa kasutatakse automaatkäivituse režiimil tõusva veetaseme korral. Seadistatud automatse käivitumise taseme saavutamisel käivitub pump automaatselt. Sõltumata seadistatud automaatkä- ivituse tasemest pumpab pump lameimurežiimil kuni 1 mm sügavuseni, töötab veel 15 sekundit ja lülitub seejärel automaatselt välja. Heitveerežiimil (35 mm) lülitub pump 40 mm juures välja. Jälgige Automaatne väljalülitumine 15 sekundi pärast takistab pumba pikemaajalist kuivalt töötamist. Pumba järeltöötamisel võib puuduva pumbatava vedeliku tõttu tekkida vähesel määral müra, mis ei põhjusta aga pumba kahjustamist. Kui kasutate pumpa automaatkäivitusrežiimil, jälgige, et pumbatav ala on piisavalt suur. Automaatkäivitusrežiimil kasutage tagasilöögi- klappi (7) universaalses voolikuühenduses (1). Pumpa ei saa kasutada automaatkäivituse tase- mel 1 (15 mm) väikeste kaevude või anumate pu- hul. Pump lülitub ikka ja jälle sisse, kuna pumbast voolab tagasi väike kogus vett. Kasutage vasta- valt kõrgemat automaatkäivituse taset. Kasutusviis 3: Pumpa kasutatakse automaatse käivitumise režiimis esialgse veetaseme juures, mis on kõr- gem kui seadistatud automaatse käivitumise tase. Sõltumata valitud automaatkäivituse tasemest pumpab pump lameimurežiimil kuni 1 mm süga- Anl_GE_DP_7935_N_A_LL_ECO_SPK13.indb 203Anl_GE_DP_7935_N_A_LL_ECO_SPK13.indb 203 14.11.2023 08:59:3914.11.2023 08:59:39EE

vuseni, töötab veel 15 sekundit ja lülitub seejärel automaatselt välja. Heitveerežiimil (35 mm) lülitub pump 40 mm ju- ures välja.

7. Toitejuhtme vahetamine

Oht! Kui käesoleva seadme toitejuhe on kahjustatud, tuleb see ohtude vältimiseks lasta tootjal või teda esindaval klienditeenindusel või sarnase kvalifi ka- tsiooniga isikul vahetada.

8. Puhastus, hooldus ja varuosade

tellimine Oht! Lahutage seade enne puhastustöid vooluvõrgust.

Hoidke kaitseseadised, õhupilud ja mootori- kestad võimalikult tolmu- ja mustusevabad. Hõõruge seade puhta rätikuga puhtaks või puhastage suruõhuga madalal survel.

Soovitame puhastada seadet otsekohe pärast iga kasutamist.

Puhastage seadet regulaarselt niiske rätikuga ja vähese koguse vedelseebiga. Ärge kasu- tage puhastusvahendeid või lahusteid; need võivad kahjustada seadme plastdetaile. Ar- vestage sellega, et seadme sisemusse ei tohi vett sattuda. Vee tungimine elektriseadmesse suurendab elektrilöögi saamise ohtu.

8.2 Pumbaratta puhastamine

Liiga tugevate setete korral imukorpuses tuleb seadme alumine osa järgneval viisil lahti võtta:

Keerake kolm fikseerimiskruvi (joonis 4/ B) lahti ja eemaldage imikurn.

Kokkupanek toimub vastupidises järjekorras.

Seadme sisemuses ei asu muid hooldust vajavaid osi.

8.4 Varuosade tellimine

Varuosade tellimisel on vajalikud järgmised an- dmed:

Seadme identifitseerimisnumber

9. Jäätmekäitlus ja taaskasutus

Transpordikahjustuste vältimiseks on seade pakendis. See pakend on toormaterjal ja seega taaskasutatav ning selle saab toorainetöötlusse tagasi toimetada. Seade ja selle tarvikud koosne- vad mitmesugustest materjalidest nagu nt metall ja plast. Katkised seadmed ei kuulu olmeprügi hulka. Asjatundlikuks käitlemiseks tuleks seade anda ära vastavasse kogumiskohta. Kui Te ei tea ühtki kogumiskohta, siis küsige teavet kohalikust omavalitsusest.

Tõrked Põhjused Kõrvaldamine Seade ei käivitu - Võrgupinge puudub - Jälgige automaatse käivitumise taset - Kontrollige võrgupinget - Keerake automaatse käivitumise tase õigele seadistusele Seade ei pumpa - Sisendsõel on ummistunud. - Survevoolik on murdunud - Puhastage sisendsõel veejoaga - Kõrvaldage murdekoht Seade ei lülitu välja. - Jälgige automaatse käivitumise taset - Keerake automaatse käivitumise tase õigele seadistusele Ebapiisav jõudlus - Sisendsõel on ummistunud. - Võimsus on vähenenud vee tuge- valt reostunud ja kulutava toimega lisandite tõttu - Puhastage sisendsõel - Puhastage seade ja vahetage kulu- osad Seade lülitub lühike- se tööaja järel välja - Mootorikaitse lülitab seadme vee liiga tugeva reostuse tõttu välja - Veetemperatuur on liiga kõrge, mootor lülitub välja - Tõmmake võrgupistik välja ja puhastage seade ning šaht - Jälgige vee maksimaalset tempera- tuuri 35° C! Anl_GE_DP_7935_N_A_LL_ECO_SPK13.indb 205Anl_GE_DP_7935_N_A_LL_ECO_SPK13.indb 205 14.11.2023 08:59:3914.11.2023 08:59:39EE

Kasutuskõlbmatuks muutunud seadmete käitlus Elektrilised tööriistad, akud, lisatarvikud ja pakendid tuleb keskkonnasäästlikult ringlusse võtta. Ärge käidelge elektrilisi tööriistu ja akusid/ patareisid koos olmejäätmetega! Üksnes EL liikmesriikidele: Vastavalt direktiivile 2012/19/EL elektri- ja elektroonikaseadmete jäätmete kohta ning nende kohalda- misele riigi õigusaktides tuleb kasutusressursi ammendanud elektritööriistad ja vastavalt direktiivile 2006/66/EÜ defektsed või kasutusressursi ammendanud akud/patareid eraldi kokku koguda ja suunata keskkonnasäästlikku taaskasutusse. Vale jäätmekäitluse korral võivad vanad elektri- ja elektroonikaseadmed, milles sisaldub kahjulikke ain- eid, kahjustada keskkonda ja inimeste tervist. Tootedokumentatsiooni ja kaasasolevate dokumentide kordustrükk või muul viisil paljundamine, ka osa- liselt, on lubatud ainult Einhell Germany AG loal. Tehniliste muudatuste õigus reserveeritud Anl_GE_DP_7935_N_A_LL_ECO_SPK13.indb 206Anl_GE_DP_7935_N_A_LL_ECO_SPK13.indb 206 14.11.2023 08:59:3914.11.2023 08:59:39EE

Hooldusteave Meil on kõikides garantiitunnistusel loetletud riikides pädevad hoolduspartnerid, kelle kontaktandmed leiate garantiitunnistuselt. Nemad on Teie käsutuses seoses mis tahes hooldusküsimustega, nagu re- monditööd, varu- ja kuluosade muretsemine või kulumaterjalid. Tuleb tähele panna, et selle toote korral esineb kasutamisest tulenevaid või loomulikke kulumisilmin- guidjärgmistel detailidel ning neid detaile käsitletaksekulumaterjalina. Kategooria Näide Kuluosad* Pumba tiivik Kulumaterjal / Kuluosad* Puuduolevad detailid

• ei pruugi tingimata tarnekomplektiga kaasas olla! Puuduste või rikete korral palume Teid registreerida see internetis aadressil www.Einhell-Service.com. Märkigekindlasti vea täpne kirjeldus ja vastake lisaks igal juhul järgmistele küsimustele.

Kas seade on töötanud või oli ta algusest peale defektne?

Garantiitunnistus Lugupeetud klient! Meie tooted läbivad range kvaliteedikontrolli. Kui seade ei peaks siiski korralikult töötama, on meil siiralt kahju ja me palume Teil pöörduda kaupluse poole, kelle juurest toote soetasite. Garantiinõuete esitami- sel kehtib järgnev:

1. Käesolevad garantiitingimused on suunatud ainult tarbijatele, st füüsilistele isikutele, kes ei soovi

toodet kasutada oma kommerts- või muuks ettevõtlus tegevuseks. Käesolevad garantiitingimused reguleerivad täiendavaid garantiiteenuseid, mida lubab allpool nimetatud tootja oma uute seadmete ostjatele lisaks seaduslikule garantiile osutada. See garantii ei puuduta teie seaduslikke garanti- inõudeid. Meie garantiiteenus on teile tasuta.

2. Garantiiteenus hõlmab ainult teie poolt Euroopa Liidus ostetud, allpool nimetatud tootja toodetud

uue seadme neid puudusi, mis tulenevad materjali- või tootmisvigadest, ning piirneb meie valikul nende puuduste kõrvaldamise või seadme vahetamisega. Võtke palun arvesse, et ainult ”Professio- nal” kaubamärgiga tooted on konstrueeritud ettevõtluses, käsitöönduses ja kutsetegevuses kasuta- mise otstarbel. Kõikide teiste toodete puhul garantiileping ei kehti, kui neid on kasutatud ettevõtluse, käsitöönduse, kutsetegevuse või samaväärsel otstarbel.

seadme kahjustused, mis on tekkinud montaažijuhendi mittejärgimise või asjatundmatu paigal- duse, kasutusjuhendi mittejärgimise (nagu nt vale võrgupinge või vooluliigi ühendamisel) või hooldusjuhendi ja ohutusnõuete eiramise tõttu, samuti seadme jätmisel ebaharilike keskkonna- tingimuste kätte või puuduliku hoolduse ja kontrolli tõttu;

seadme kahjustused, mis on tekkinud kuritegeliku või asjatundmatu käsitsemise tõttu (nagu nt seadme ülekoormamine või lubamatute instrumentide või tarvikute kasutamine) võõrkehade (nt liiva, kivide või tolmu jne) seadmesse tungimise tagajärjel; transpordikahjud, kahjustused, mis on tekkinud jõu kasutamise või välisjõudude mõju (nt kahjustused mahakukkumise tõttu) tagajärjel;

kahjustused seadmel või seadme osadel, mis on põhjustatud kasutamisest tingitud, tavalise või muu loomuliku kulumise tagajärjel. Näiteks mõjub akudele ja akupakkidele loomulik kulumine ja need on konstruktsioonist tingituna ette nähtud piiratud tsüklite arvu jaoks. Kulumist mõjutavad eelkõige nõutavad koormused, laadimiskiirused, ent ka kokkupuude kuumuse, külma, vibratsioo- ni ja löökidega.

4. Garantiiaeg on kaks aastat ning see algab seadme ostmise kuupäevaga. Garantiinõuded tuleb

esitada garantiiajal kahe nädala jooksul pärast defekti tuvastamist. Garantiinõuete esitamine pärast garantiiaja kestuse lõppu on välistatud. Seadme remont või väljavahetamine pikendab garantiiaega või antakse nõude tõttu seadmele ja võimalikele paigaldatud varuosadele uus garantiiaeg. See keh- tib ka kliendi juures kohapeal teostatud teeninduse korral.

5. Garantiinõude esitamiseks registreerige defektne seade aadressil: www.Einhell-Service.com. Ho-

idke oma seadme ostukviitung või teised ostutõendid alles. Seadmete korral, mis saadetakse ilma vastavate tõenditeta või ilma tüübisildita, on klassifi tseerimise võimaluse ebapiisavuse tõttu garantii välistatud. Kui seadme defekt käib meie garantii alla, saate esimesel võimalusel tagasi remonditud või uue seadme.

6. Kui olete seadme viinud mõnda muusse Euroopa Liidu liikmesriiki kui riik, kus seadme ostsite,

täidame garantii sealse teeninduspartneri kaudu. Euroopa Liidust väljaviimisel garantiinõudeõigus puudub. Enesestmõistetavalt kõrvaldame seadmel ka neid defekte, mis ei käi garantii alla või kui garantiiaeg on läbi, kuid sel juhul tuleb Teil kulud tasuda. Selleks saatke seade meie teeninduse. Kulu-/tarbe- ja puu- duolevate detailide osas juhime tähelepanu garantiipiirangutele vastavalt selles kasutusjuhendis antud hooldusteabele. Anl_GE_DP_7935_N_A_LL_ECO_SPK13.indb 208Anl_GE_DP_7935_N_A_LL_ECO_SPK13.indb 208 14.11.2023 08:59:4014.11.2023 08:59:40Mark Wang/Product-ManagementAndreas Weichselgartner/General-Manager
