KASUTUSJUHEND DV2 40010100 STANLEY

1 - Tootia andmed
2 - CE-märk ja WEEE direktiivi symbol
3 - Tüpp/kood/seerianumber
4- Ohumahtuhikutes (l/min) ja (cfm (kuupjalga minutis))
5 - Kompressori toomaht uhikutes (l/min) ja (cfm (kuupjalga minutis))
6 - Maksimaalne tõörhok (baari ja PSI (naela ruuttolli kohta)), paagi maht (l), põret minutis (p/min), mass (kg)
7 - Garanteeritud helirohu tase (dB(A)) Moidetud maturase (dB(A))
8 - Elektrandi med: pinge (V), sagedus (Hz), neeldumine (A), voimsus uhikutes (kW) ja (hj)
9-Kaidutsukkel
10 - Päritoludeklaratssoon
11 - Tootmisaasta

1a 1

1c

2a

2b

2c

15

16

171

19

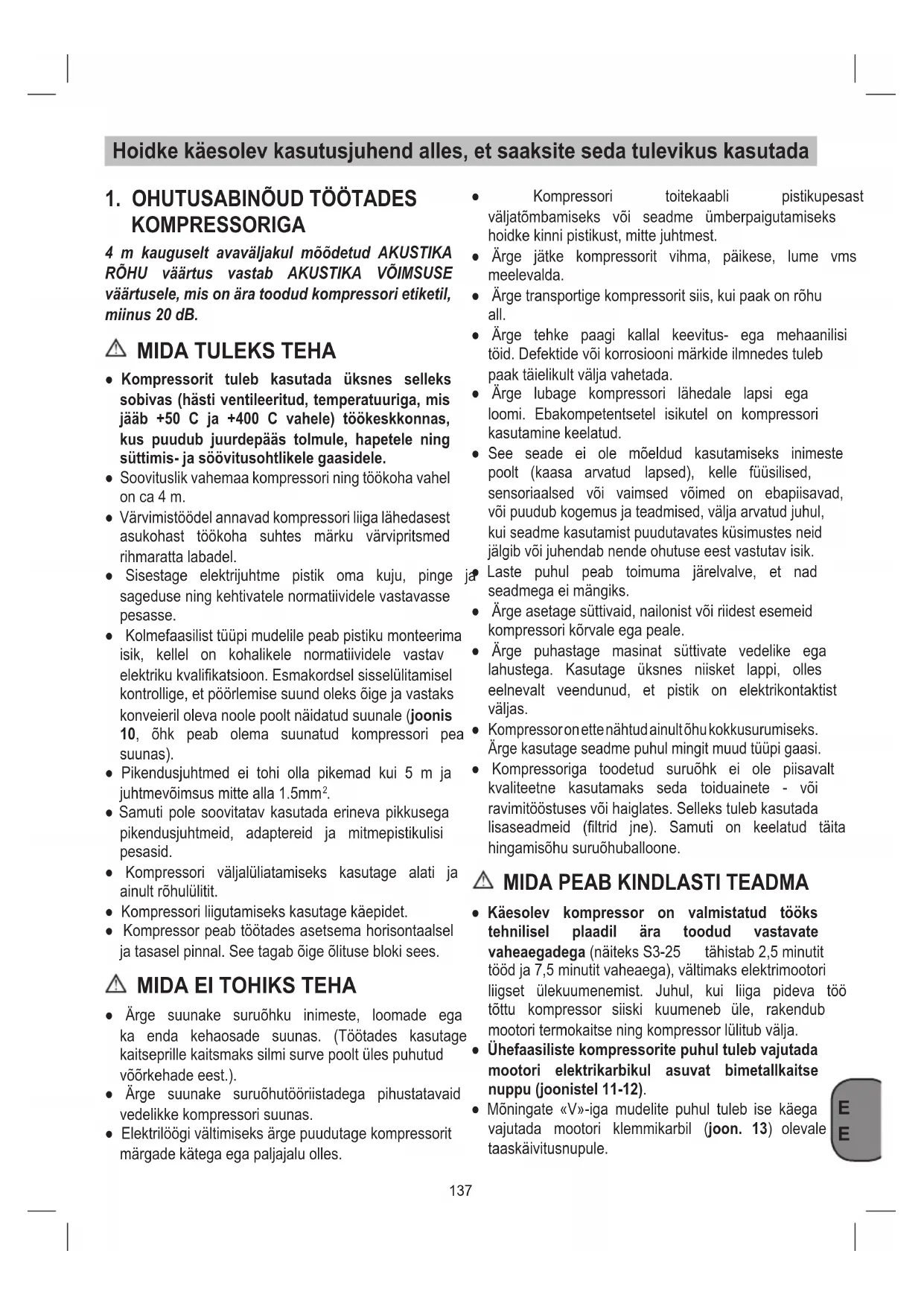

Hoidke kæsolev kasutusjuhend alles, et saaksite seda tulevikus kasutada

1. OHUTUSABINÖUD TÖÖTADES KOMPRESSORIGA

4 m kauguselt avaväljakul moedetud AKUSTIKA ROHU vaartus vastab AKUSTIKA VOIMSUSE vaartusele, mis on arà toodud kompressori etiketil, minus 20 dB.

MIDA TULEKS TEHA

• Kompressorit tuleb kasutada üksnes selleks sobivas (hasti ventileeritud, temperatuuriga, mis jäab +50 C ja +400 C vahele) tookeskkonnas, kus puudub juurdepaa'stolmule, hapetele ning suttimis- ja soovitusohtlikee gaasidele.
• Soovituslik vahemaa kompressori ning tokoha vahel on ca 4 m.
• Värvimistödel annavad kompressori liiga lahedasest asukohast toökoha suhtes marku värvipritsmed rihmaratta labadel.
• Sisestage elektrijuhtme pistik omkuju, pinge sageduse ning kehtivatele normatiividele vastavasse pesasse.
• Kolmefaasilist tuupi mudelile peab pistiku monteerima isik, kellel on kohalikele normatiividele vastav elektriku kavalifikatsion. Esmakordsel sisselulitamisel kontrollige, et poorlemise suund oleks oige ja vastaks konveieril oleva noole poolt naidatud suunale (joonis 10, ohk peab olemsa sunatud kompressori pea suunas).
• Pikendusjuhtmed ei tohi olla pikemad kui 5 m ja juhtmevoiimsus mitte alla 1.5mm^2
• Samuti pole soovitatav kasutada erineva pikkusega pikendusjuhtmeid, adaptereid ja mitmepistikulisi pesasid.
• Kompressori valjaluliatamiseks kasutage alati ja ainult rohulilit.
• Kompressori liigutamiseks kasutage käepidet.
• Kompressor peab toötades asetsema horisontaalsel ja tasasel pinnal. See tagab öige olituse bloki sees.

MIDA EI TOHIKS TEHA

• Arge suunake suruohku inimeste, loomade ega ka enda kehaosade suunas. (Töötades kasutage kaitseprille kaitsmaks silmi surve poolt üles puhutud võörkehade eest.).
• Arge suunake suruohutooriistadega pihustatavaid vedelikke kompressori suunas.
• Elektrilögi vältimiseks arity puudutage kompressorit mängade kätega ega paljajalu olles.

Kompressori toitekaabli pistikupesast valjatombamiseks voi seadme umberpaigutamiseks hoidke kinn pistikust, mitte juhtmest.
- Arge jatke kompressorit vihma, päikese, lume vms meeevalda.
- Arge transportige kompressorit siis, kui paak on rohu all.
- Arge tehke paagi kallal keevitus-ega mehaanilisi toid. Defektide voi korrosiooni markide ilmnedes tuleb paak taiilikult valja vahetada.
- Arge lubage kompressori lahedale lapsi ega loomi. Ebakompetentsetel isikutel on kompressori kasutamine keelatud.
- See seade ei ole moeldud kasutamiseks inimste poolt (kaasa arvatud lapsed), kelle füusilised, sensoriaalsed voi vaimsed voimed on ebapiisavad, voi puudub kogemus ja teadmised, valja arvatud juhul, kui seadme kasutamist puudutavates kusimustes neid jalgib voi juhendab nende ohutse eest vastutav isik.

Ja Laste puhul peab toimuma jarelvalve, et nad seadmega ei mangiks.

• Arge asetage suttivaid, nailonist voi riidest esemeid kompressori korvale ega peale.
• Arge puhistage masinat suttivate vedelike ega lahustega. Kasutage uksnes niisket lappi, olles eelnevalt veendunud, et pistik on elektrikontaktist valjas.
• Kompressor on ette nähtud ainultohukokkusurumiseks. Arge kasutage seadme puhul mingit muud tupi gaasi.
• Kompressoriga toodetud suruohk ei ole piisavalt kvaliteetne kasutamaks seda toiduainete - voi ravimitoostuses voi haiglates. Selleks tuleb kasutada lisaseadmeid (filtrd jne). Samuti on keelatud taita hingamisohu suruohuballoone.

MIDA PEAB KINDLASTI TEADMA

Kaesolev kompressor on valmistatud tooks tehnilisel plaadil ara toodud vastavate vaheaegadega (naiteks S3-25 tahistab 2,5 minutit todd ja 7,5 minutit vaheega),valtimaks elektrimootori liigset ulekuumenemist. Juhul, kui liiga pideva too tottu kompressor siiski kuumeneb ul, rakendub mootori termokaitse ning kompressor lulitub valja.
- Uhefaasiliste kompressorite puhul tuleb vajutada mootori elektrikarbikul asuvat bimetallkaitse nuppu (joonistel 11-12).

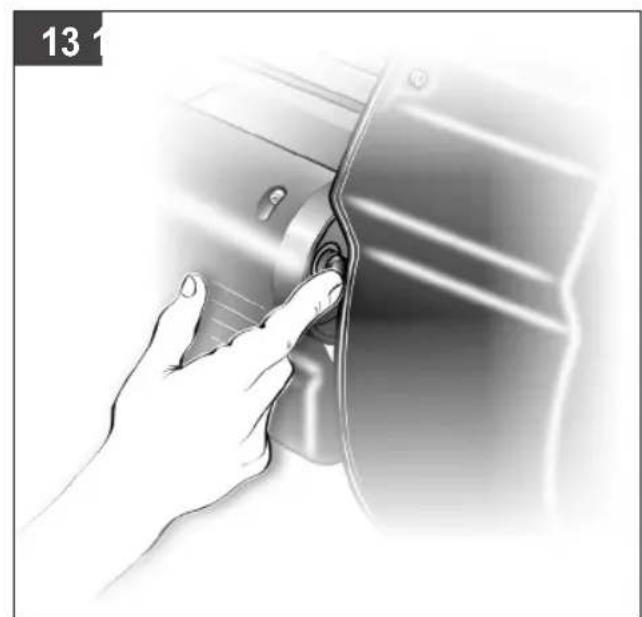

- Möningate «V»-iga mudelite puhul tuleb ise käega vajutada mootori klemmikarbil (joon. 13) olevale taaskäivitusnupule.

• Kolmefaasilise versiooni puhul piisab käega rohulülitile vajutamisest, viimaks selle sisselülitatud asendisse (joon. 12).
• Ühefaasilised version on varustatud rohulülti aeglaselt sulguva öhueemaldusklapiga, mis lihtsustab mootori käivitamist ja seepärast on normalne kui tühjast paagist lekib paari sekundi vältel ohku.
• Koik kompressorid on varustatud kaitseklapiga, mis rakendub siis, kui rohuautomaat mingil pohjusel ei lulita kompressorit valja, tagades nii selle turvalisuse. Turvaventiili abil saate valtida ohumahutite ulerohku. Ventil on tehases seadistatud ja ei rakendu enne, kui mahuti rohk selle vaartuse saavutab. Arge puedke seda turvaseadist reguleerida ega eemaldada. Selle ventili mi tashes muutmine voib pohjustada tosiseid vigastusi. Kui see seadis vajab hooldust, voite hundust volitatud teeninduskeskusega.

• Manomeetril olev punane pugal viitab paagi maksimaalsele toorohule. See ei naita reguleeritud rohku.

• Tööristade ühendamisel suruohuvoolikuga kompressori külge peate meeles pidama, et voolikus voib olla rohk. Lisaseadeldiste monteerimise ajal on rangelt kohustuslik katkestada öhuvoo valjumine.

• Suruohu kasutamisel erinevatel ettenahtud kasutamisjuhtudel (puhumine, pneumaatilised tooriistad, varvimine, pesemine vesilahustega jne.) tuleb tunda ja pidada kinni igat erijuhtu puudutavast normatiivist.
• Kontrollige, et ōhu tarbimine ning pneumaatilise instrumendi ja ühendustorude (ja kompressori) kasutatav maksimaalne töröhk vastavad rohu regulaatoril valitud rohu ja kompressori poolt jaotatava ōhu kogusele.
  VDC mudeli korral on susteemi maksimaalne naivtakistus Zmax = 0,45 Ω

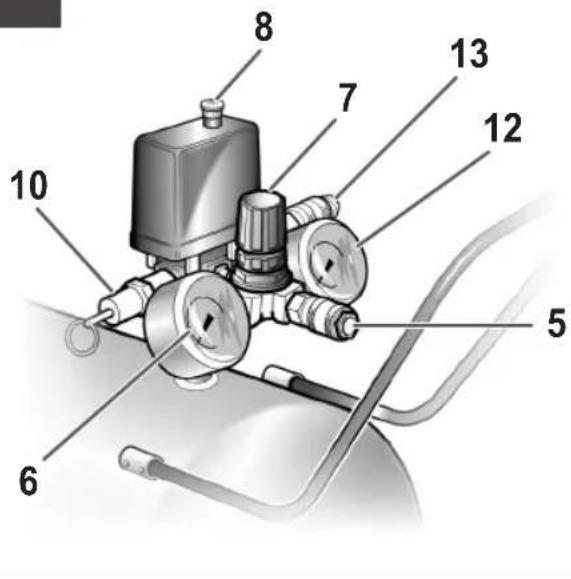

2. SEADME KIRJELDUS

1. Ohuifilter
2. Paak
3. Ratas
4. Tugijalas
5. Kiirlitmk (reguleeritud suruohk)
6. Manomeeter (seadistatud surve nait)
7. Röhuregulaator
8. Toiteluliti
9. Transpondikäepide
10. Kaitseventiil
11. Kondensaadi valjalaskekork
12. Manomeeter (Paagi surve nait)
13. Kiirlitmik (reguleerimata suruohk
14. Ölikork (vöi öli täiteava)
15. Oli valjalaskerkork
16. Telg
17. Kork
18. Polt
19. Mutter
20. Seib
21. Oli valjalaskerkork

3. KASUTUSVALDKOND

Kompressor on elle nähtud suruohu tootmiseks suruohutööristade jaoks.

Vötke palun arvesse, et meie seadmed ei ole konstrueeritud ettevötluses, käsitiönduses ega toöstuses kasutamise otstarbel. Me ei anna mingit

garantiid, kui seadet kasutatakse ettevötluses, käsitiöünduses voi töösuses jt sarnastel tegevusaladel.

Masinat vioib kasutada ainult sihiparasel otstarbel. Igasugune teisel otstarbel kasutamine ei ole sihiparane.

Köigi sellest tulenevate kahjude voi vigastuste eest vastutab kasutaja/kaitaja ja mitte tootja.

• Kontrollige, kas seadmel on transpondikahjustusi. Teavitage voimalikest kahjustustest koheselt transpondiettevotet, mille kaudu kompressor tarniti.
• Kompressor tuleb üles seada tarbija lahedusse.
  Valtige pikki ohuvoolikuid ja pikki toitejuhtmeid (pikendusjuhet).
• Hoolitsege selle eest, et sisseimetav öhk oleks kuiv ja tolmuvaba.
• Arge pange kompressorit üles niiskesse voi margaruumi.
• Kompressorit võib käitada ainult sobivates ruumides (hasti ventileeritud, temperatuurid +5°C kuni 40°C). Ruumis ei tohi olla tolu, happeid, aure ega plahvatavail voi suttivaid gaase.
• Kompressor sobib kuivades ruumides kasutamiseks. Seadet ei tohi kasutada kohtades, kus tootatakse veepihustiga.
• Enne kasutuselevottu tuleb kontrollida kompressori pumba olitaset.

5. MONTAAŽ JA KASUTUSELEVÖTT

Tähelepanu!

---

Seade tuleb enne kasutuselevottu tailikult kokku pannal

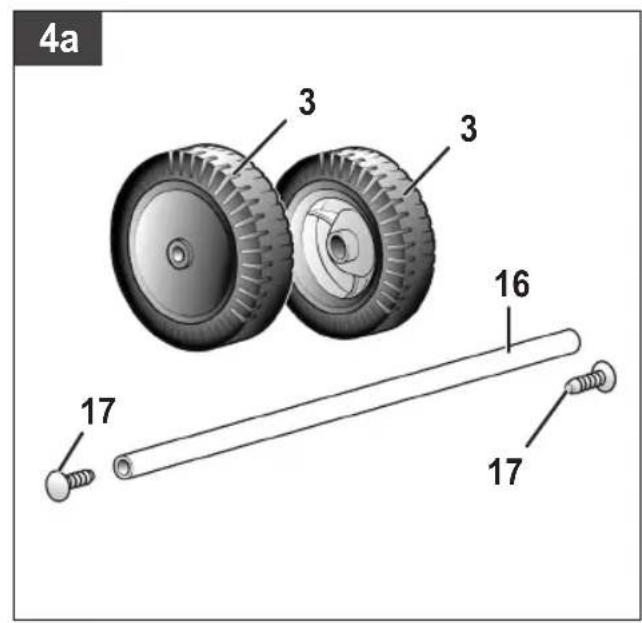

5.1 Rataste paigaldamine (joonistel 4-5)

Kaasasolevad rattad tuleb paigaldada vastavalt joonisele 4-5.

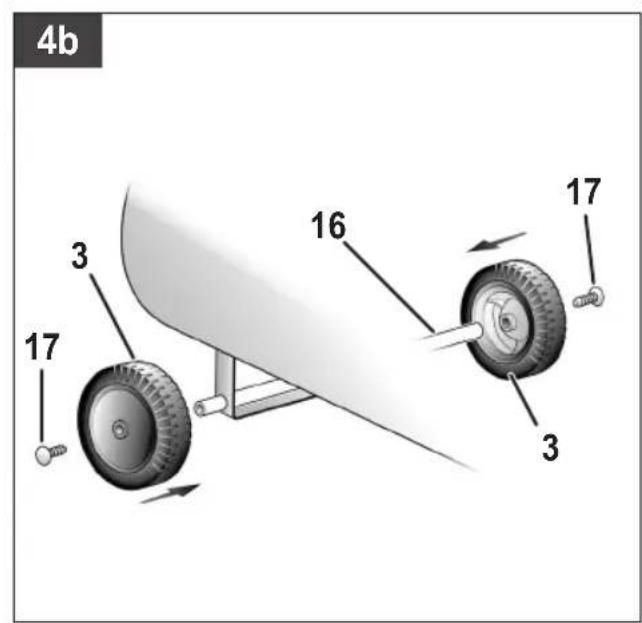

• Joon. 4a - 4b: rataste komplekti monteerimine - A version

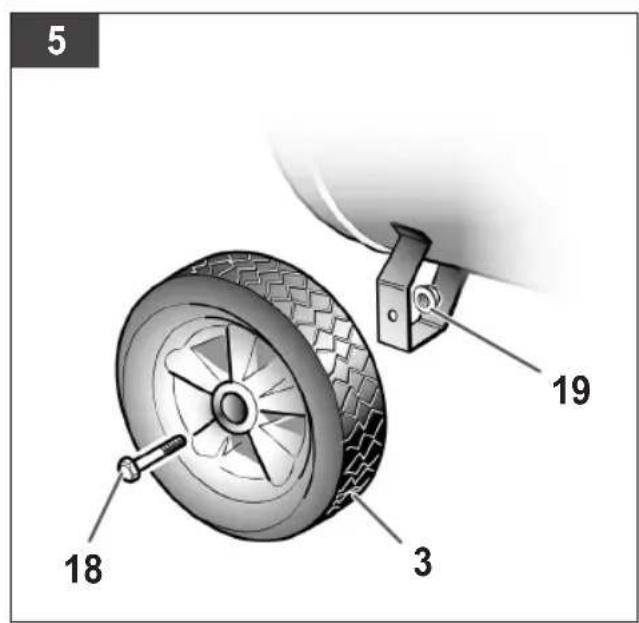

• Joon. 5: rataste komplekti monteerimine - B verssoon

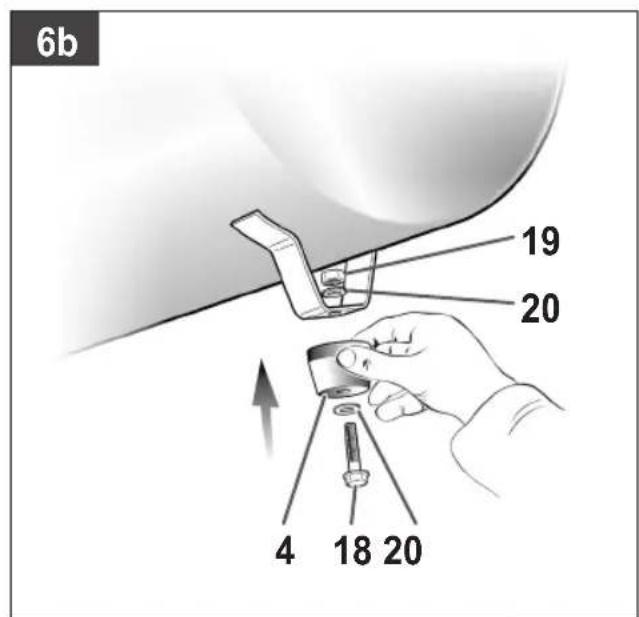

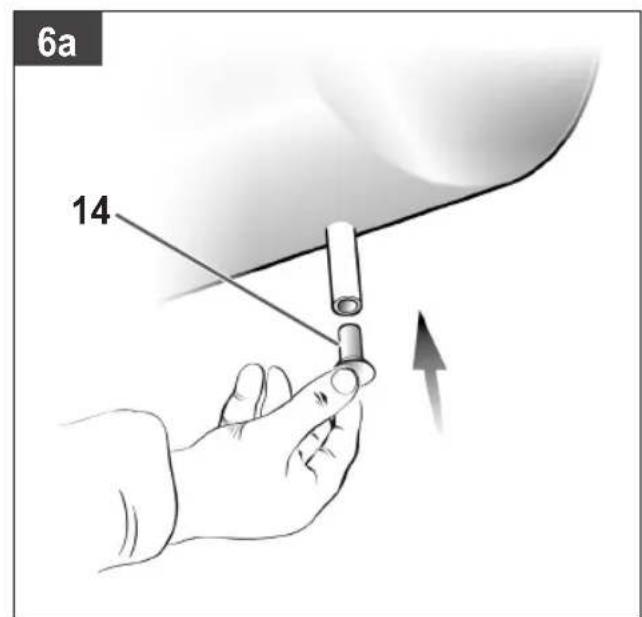

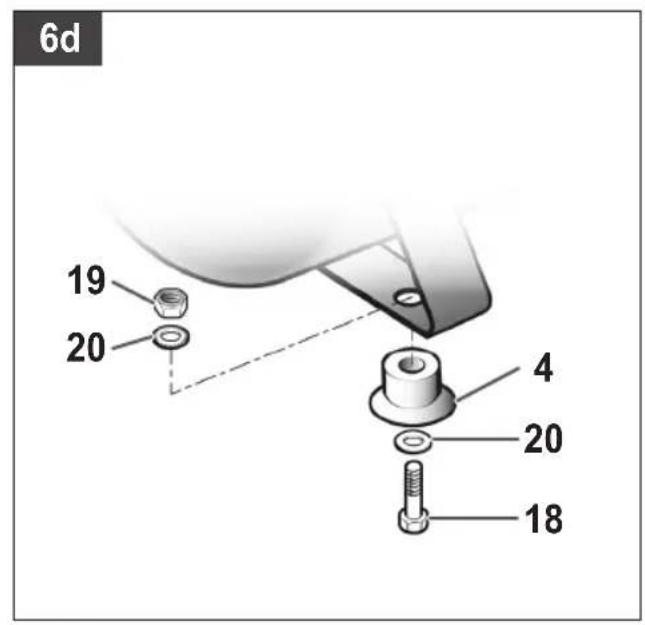

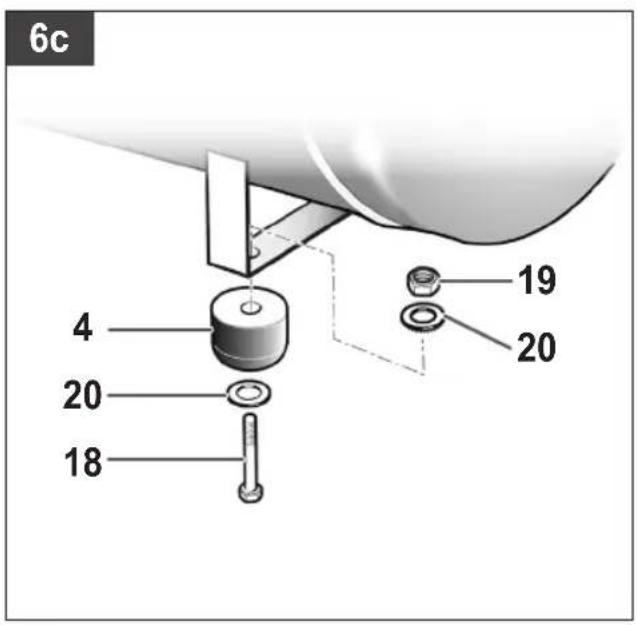

5.2 Tugijalas paigaldamine (viite 4)

Kaasasolev kummipuhver tuleb paigaldada vastavalt joonisele 6.

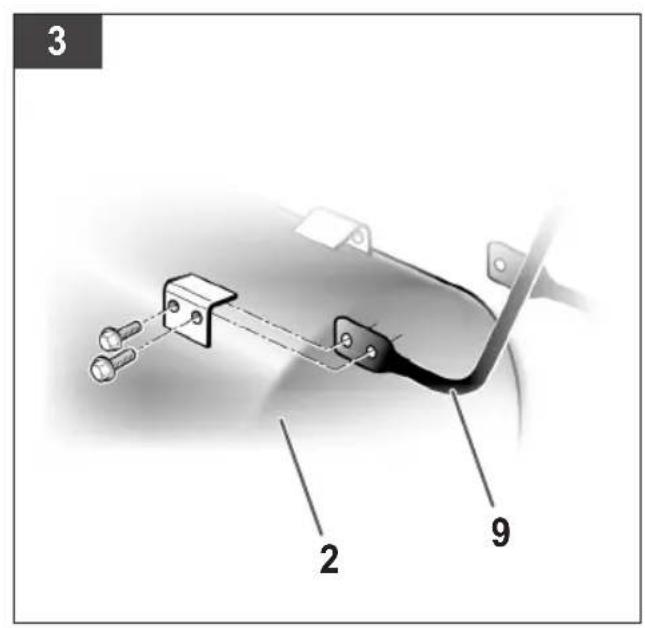

5.3 Transpondikäepideme paigaldamine (ainult D 240/xx D 260/xx jaoks ja D 261/xx)

Kruvige transpondikäepide (viite 9) kompressori külge, nagu on naidatud joonis 3.

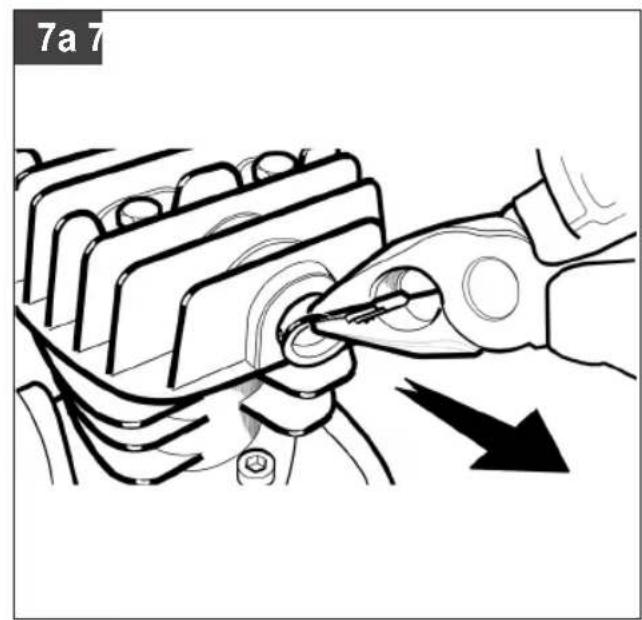

5.4 Ohuifiltri paigaldamine (viite 1)

Eemaldage transpondikork kruvikeeraja vms-ga ja keerake ohufilter (viite 1) seadme kulge kinni (joonis 7).

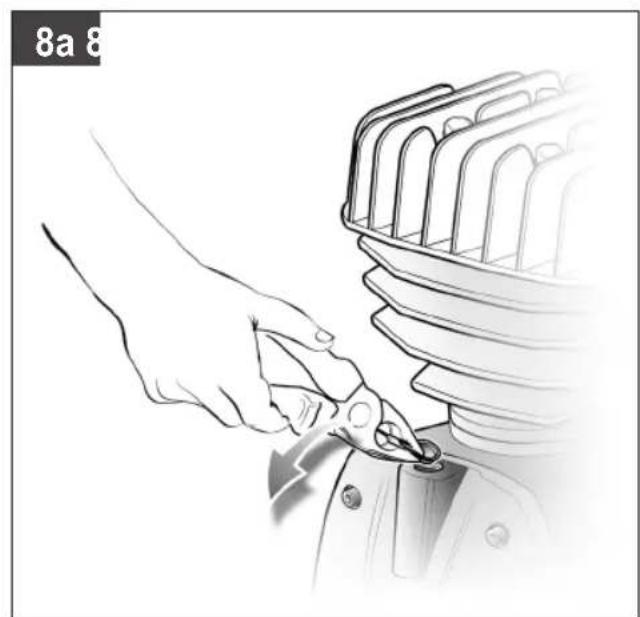

5.5 Ölikorgi vahetamine (selleks ettenähtud mudelite puhul)

Eemaldage kruvikeerajaga oli taiteava transpondikork ja asetage oli taiteavasse kaasasolev olimoovarras (viite 14) (joonis 8).

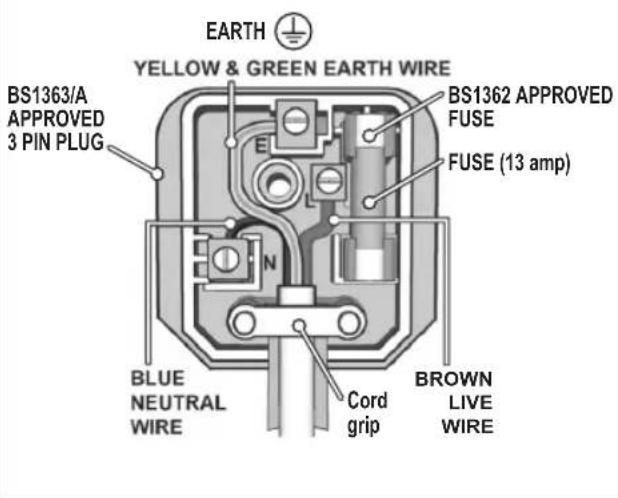

5.6 Vorguühendus

Kompressori toitejuhe on varustatud maandusega pistikuga. Sisestage elektrijuhtme pistik omakuju, pinge ja sageduse ning kehtivatele normatiividele vastavasse pesasse. Enne kasutuselevo Tu veenduge, et vorgupinge vastab masina andmesildil toodud toöpingele. Pikad toitejuhtmed, pikendusjuhtmed, kaabitrumlid jms pohjustavad pingelangust ja voivad mootori käivitumist takistada. Temperatuuridel alla +5^ hairib mootori käivitamist hoordumine.

5.7 Toiteluliti (viite 8)

Kompressor lulitatakse sisse punase nupu (viite 8)
valjatombamisega.

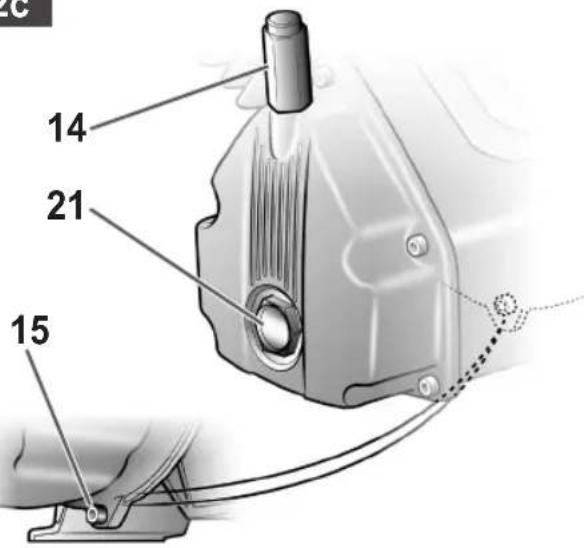

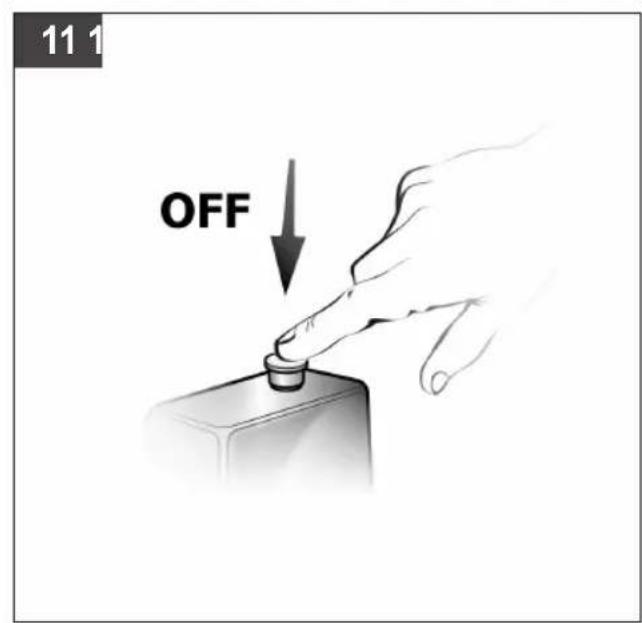

Kompressori valjalulitamiseks tuleb punast nuppu (viite 8) vajutada (joonistel 2a, 2b ja 2c).

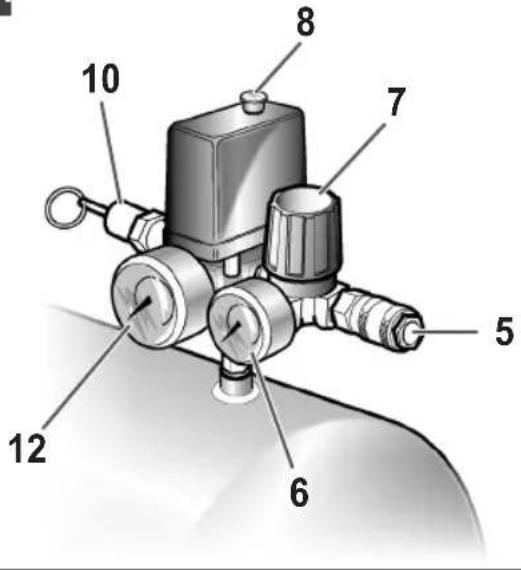

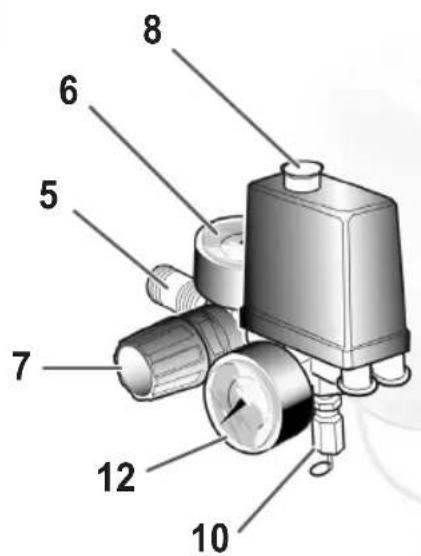

5.8 Rōhu seadistamine (joonis 1)

• Rōhu saab seadistada manomeetri (viite 6) kūljesasuva rohuregulaatoriga (viite 7).
• Seadistatud rohku saab kiiruhendusest (viite 5).

Väljalültusrohku 8 bar

5.9.2 D 240/10/xx - D(L) 250/10/xx - D 260/10/xx - D 261/10/xx - DV2 400/10/xx - DV4 400/10/xx

Sisselulitusrohk u 8 bar

Valjalulitusrohk u 10 bar

6. PUHASTAMINE JA TEHNILINE HOOLDUS

Tähelepanu!

Oodake kuni kompressor on täiesti maha jahtunud!
Pöletusoht!

Tähelepanu!

Enne koiki puhasus- ja hooldustoid tuleb paak rohu alt vabastada.

6.1 Puhastamine

• Hoidke kaitseseadeldised nii tolu-maustusevabad kui voimalik. Puhkige seadetpuhta lapiga voi kasutage madala survegasuruohku.
• Soovitame seadet pärast iga kasutamist kohepuhastada.
• Puhastage seadet korraparaselt niiske lapi javahese vedelseebebiga. Arge kasutagepuhastusvahendeid voi lahusteid; need voivadkahjustada seadmed plastdetaile. Arvestagesellega, et seadme sisemusse ei tohi vett sattuda.
• Enne puhasistamist tuleb voolik ja pihustikompressori kuljest āra vöta. Kompressorit ei voipuhastada vee, lahustite vms-ga.

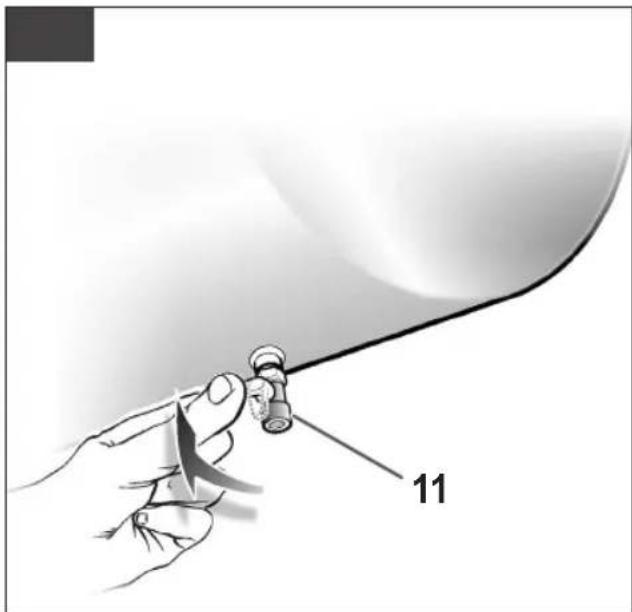

6.2 Kondensvesi

Paagi kondensvesi sisaldab öljäke. Viige kondensvesi keskkonnateadlikult vastavasse kogumiskohta.

6.3 Kaitseventiil (viite 10)

Kaitseventiil on seadistatud paagi suurimale lubatud rohule. Kaitseventiili ei tohi reguleerida ja selle plommi ei tohi eemaldada. Et kaitseventiil vajadusel oigest funktsioneeriks, tuleb seda aeg-ajalt rakendada. Tommake rongast nii tugevasti, et suruohk valjub kuuldavalt. Seejärel laske rongas lahti.

6.4 Ölitaseme korrapärane kontrollimine

Asetage kompressor tasasele, siledale pinnale.

Kontrollige ölitaset:

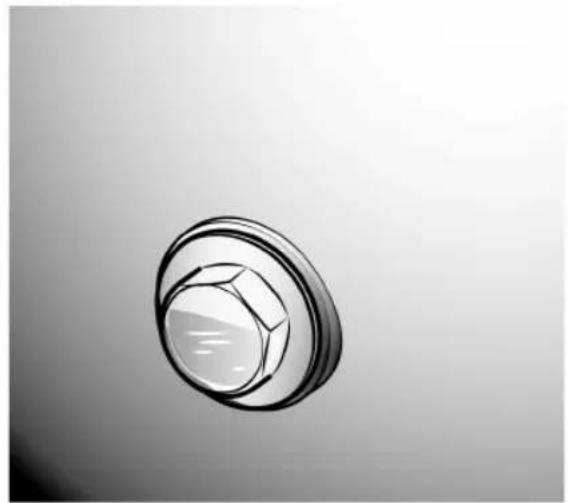

• vaateava kaudu (joonis 16)

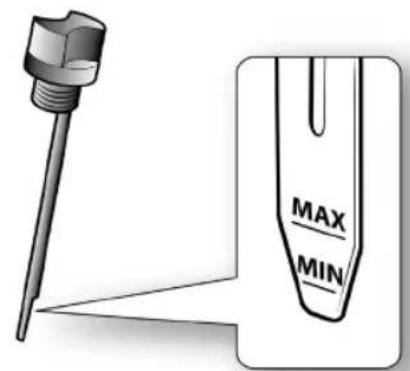

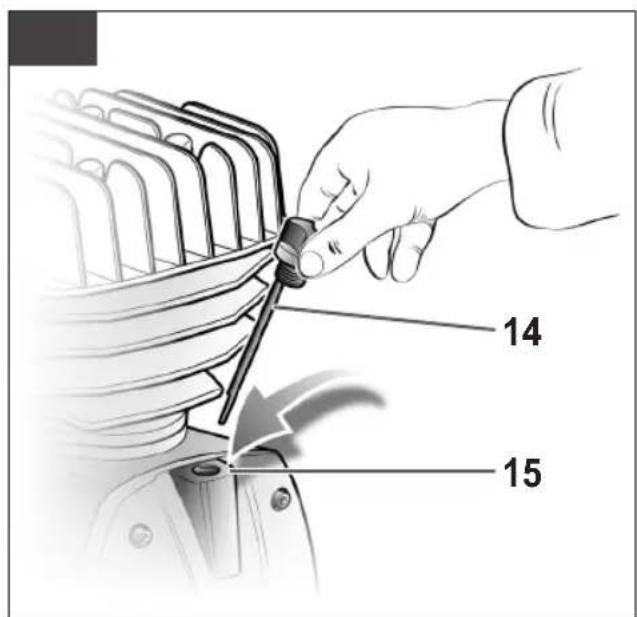

• voi olimõtevara abil (joonis 17): keerake olimõtevarras (joonis 8b / viite 14) vasakule poorates ara ja puhkige varras puhtaks. Pistke moõtevarras kuni piirajani täiteavasse sisse tagas arge keerake kinni. Tömake moõtevarras valja vaadake horisontaalses asendis olitaset.

Olitase peab olemä olimöötevara tähiste MAX ja MIN vahel (joonis 17) (voi Oli valjalaskekork; joonis 16).

Olivahetus: Soovitatav oli: SAE 15W/40 voi samavaärne.

Alguses sissepandud oli tuleb 100 tootunni parast vahetada. Hiljem tuleb iga 300 tootunni jarel oli ylasta ja uus sisse panna.

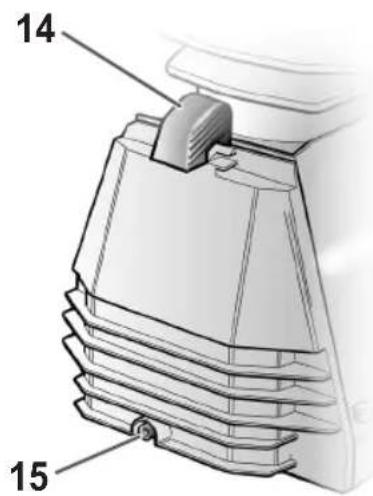

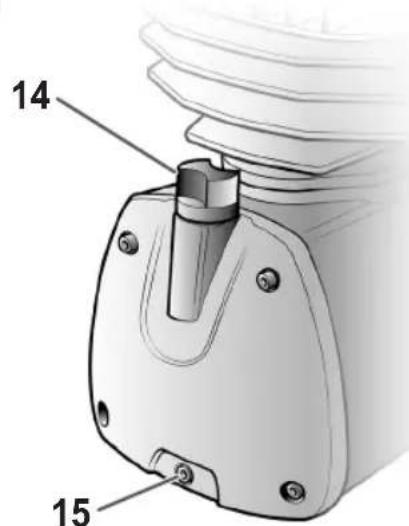

6.5 Olivahetus

Lülitage mootor valja ja tommake pistik pistikupesa Kui olete voimaliku suruohu valja lasknud, voite kompressori pumba kuljes asuva oli valjalaskekorgi (viite 15) valja keerata. Et oli ei voolaks valja kontrollmatult, hoidke väikest plekk-renni all ja laske oli anumasse. Kui kogu oli ei voola valja, on soovitav kompressorit pisut kallutada.

Viige vanaoli vastavasse vanaoli kogumiskohta.

Kui oli on välja voolanud, pange oli väljalaskekork (viite 15) kohale tagasi. Pange oli täiteava (viite 14)

Peale esimesi tõotunde kontrollige kompressori kinnituspolte, eelkoige silindripea kinnituspolte ja veenduge, et nad oleksid Hästi pingutatud.

Kontrolltoiming tuleb viia labi enne kompressori esmast käivitamist ja seejärel enne esimest intensiivset kasutuskorda, et taastada korge temperatuuri tottu teisenenud korrektne kinnitusmoment.

ESIPUKI ÜHENDUSTIHVTIDE KOKKUSURUMINE
	Nm Väändemoment, min.	Nm Väändemoment, max.
Polt M6	9	11
Polt M8	22	27
Polt M10	45	55
Polt M12	76	93
Polt M14	121	148

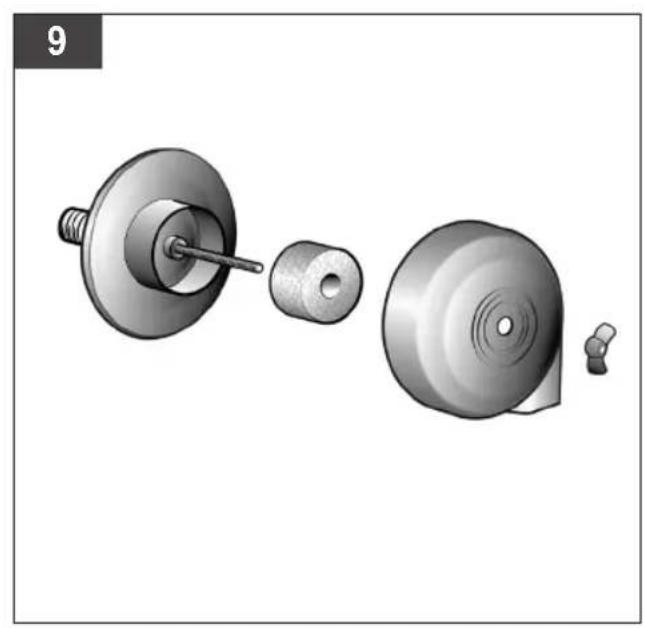

fhu imifilter takistab tolu ma mustusse sisseimemist. Filtrit tuleb puhastada vahemalt iga 100 tootunni jarel. Ummistunud filter vahendab kompressori voimsust margatavalt.Votke filter kompressori kuljestara; selleks erake ohufiltri tiibkruvi lahti.Seejarel votke filter plastkorpuse pooltest valja ja kloppige puhtaks ning puhuge suruohuga madalal survel (u 3 baari) libi ja asetage siis kohale tagasi.(joonis 9).

6.8 Hoistamine

Tahelepanu!

Tömmake vörgupistik pistikupesast, laske kāadmestja kõigist ühendatud suruohuriistadesteniohk valja. Pange kompressor nii, et körvalised isikud ei saakseda loata kasutada.

HOOLDUSE INTERVALLID
FUNKTSIOON	PEALE ESIMEST 100 TUNDI	IGA 100 TUNNI JÄREL	IGA 300 TUNNI JÄREL
Sisselaske filtru puhastamine ja/vöi filtrreeriva elemendi väljavahetamine		●
Ölivahetus	●		●
Plokaane kinnituspoltide pingutamine	Käivitamisel ja peale esimest tõötundi
Paagi tühjendamine kondensaadist Periodiliselt ja tõö lõppedes

Tähelepanu!

Hoidke kompressorit ainult kuivas ja körvalistele isikutele ligipäasmatus kohas. Arge kallutage, hoidke ainult pustiasendis!

7. JÄATMEKÄITLUS JA TAASKASUTUS

Kompressor ja selle tarvikud koosnevaderinevatestmaterialidest, nagu nt metall ja plastmass. Viigekatkised detailid spetsiaalsesse kogumiskohta. Uurige jarele erikauplusest voi kohlukstomavalitsusest!

8. VEAD JA NENDE KÖRVALDAMINE

VIGA PÖHJUS TEGEVUS
Kompressor ei tõöta, röhulüliti klapist imbub välja ðhku	Tagasilöögiklapp ei teosta öieti omafunktioone seoses kulumise või mustusega isolatsioonikihil	Keerake lahti tagasilöögiklapi kuusnurkne pea, puhistage sisu ja spetsiaalsest kummist røngas (kui on kulunud, siis vahetage välja). Pange peale tagasi ja keerake hösti kinni (joonistel 14 ja 15)
Tööproduktiivsuse vähenemine. Sagedad sisselülitumised. Madalad röhusuurused	Nõukse liiga suurt tõötulemit. Lekked torudest või tihenditest .Voimalik, et on umbes ðhufilter	Vahetage välja ühenduste tihendid. Puhastage või vahetage välja filter
Kompressor jääb seisma ja hakkab paari minuti pärast automaatset tõle. Versioonide V, 3 HP, puhul ei lūlitu sisse	Lülitub sisse termokaitse; põhjus - mootor kuumenes üle	Puhastage konveieri ùhu LABUKäigurajad. Tuulutage ruumi. Taastage termokaitse. ùlitatavatel mudelitet ja V mudelitet kontrollige ùli taset ja kvaliteeti. V mudelite puhul kontrollige elektripinget
Kompressor jääb peale paari sisselülitumiskatset seisma	Seoses mootor ülekuumenemisega (pistiku eemaldamine tõö ajal, halb toitepinge)lūlitub sisse termokaitse	Vajutage sisse-väljalilitamise lūlitit. Tuulutage rum. Oodake mõned minutid ja kompressor käivitub automaatsetl. Mudelitet V, 3 HP, tuleb taastada termokaitse. Körvaldage võimalikud toitejuhtme pikendused
Kompressor ei jää seisma ja käivitub ohutusklapp	Kompressori ebaregulaarne tõö või rikkis rõhurlüliti	Tõmmake pistik välja ja põörduge teeninduskkesusesse

Ulejänud kompressoriga seotud remonditöödeks tuleb ühendust votta valmistaja poolt volitatud hooldusfirmaga. Omavoline demontaaž vob muuta garantititingimusi.
