DV2 40010100 - Компресор STANLEY - Безплатно ръководство за потребителя

Тип на продукта	Въздушен компресор
Марка	STANLEY
Модел	DV2 40010100
Максимално работно налягане	10 bar
Налягания на манометричния превключвател	Включване: 8 bar, изключване: 10 bar
Електрозахранване	230 V / 50 Hz (еднофазно)
Мощност на двигателя	Около 1,5 kW (приблизително)
Капацитет на резервоара	Не е посочен в ръководството
Тегло	Не е посочено в ръководството
Размери	Не са посочени в ръководството
Препоръчителен тип масло	SAE 15W/40 или еквивалентно
Основни функции	Производство на сгъстен въздух за пневматични инструменти, надуване, боядисване, измиване
Поддръжка и почистване	Смяна на масло на всеки 300 часа, почистване на въздушния филтър на всеки 100 часа, източване на кондензат ежедневно
Безопасност	Предпазен клапан, пресостат, термична защита на двигателя
Резервни части и ремонтопригодност	Въздушен филтър, уплътнения, възвратен клапан; интервенции от оторизирани сервизи
Предназначение	Непрофесионална, неиндустриална употреба
Работна температура на околната среда	+5°C до +40°C
Безопасно разстояние	Най-малко 3 метра от работната зона
Коефициент на прекъсване (пример)	S3-25 (2,5 мин. работа, 7,5 мин. пауза)
Гарантирано ниво на акустична мощност	Вижте етикета на компресора (измерена стойност - 20 dB)

Често задавани въпроси - DV2 40010100 STANLEY

Как да източа маслото от компресора?

Изключете двигателя и извадете щепсела. Намалете налягането в резервоара, след това развийте пробката за източване на масло (реф. 15) на помпата. Съберете маслото в съд. Поставете обратно пробката и напълнете с ново масло SAE 15W/40 през отвора за пълнене (реф. 14) до правилното ниво (между MIN и MAX на пръчката). Поставете обратно пръчката.

Какъв тип масло да използвам и кога да го сменя?

Използвайте масло SAE 15W/40 или еквивалентно. Първото пълнене трябва да се смени след 100 часа работа, след това на всеки 300 часа.

Как да настроя изходното налягане?

Използвайте регулатора на налягане (реф. 7), за да регулирате налягането, показано на манометъра (реф. 6). Настроеното налягане е достъпно на бързия съединител (реф. 5). Наляганията на манометричния превключвател са предварително настроени в завода (8 bar включване, 10 bar изключване за този модел).

Какво да направя, ако компресорът не стартира или спира автоматично?

Това може да се дължи на прегряване на двигателя (термична защита). Оставете да изстине, след това включете превключвателя на пресостата в позиция изключено, след това включено. Проверете захранващото напрежение и дължината на удължителите. Ако проблемът продължава, свържете се с оторизиран сервиз.

Как да източа кондензационната вода от резервоара?

Отваряйте изпускателния кран (реф. 11) на дъното на резервоара всеки ден, за да отстраните кондензираната вода. Внимание: водата съдържа маслени остатъци, изхвърляйте я в подходящ пункт за събиране.

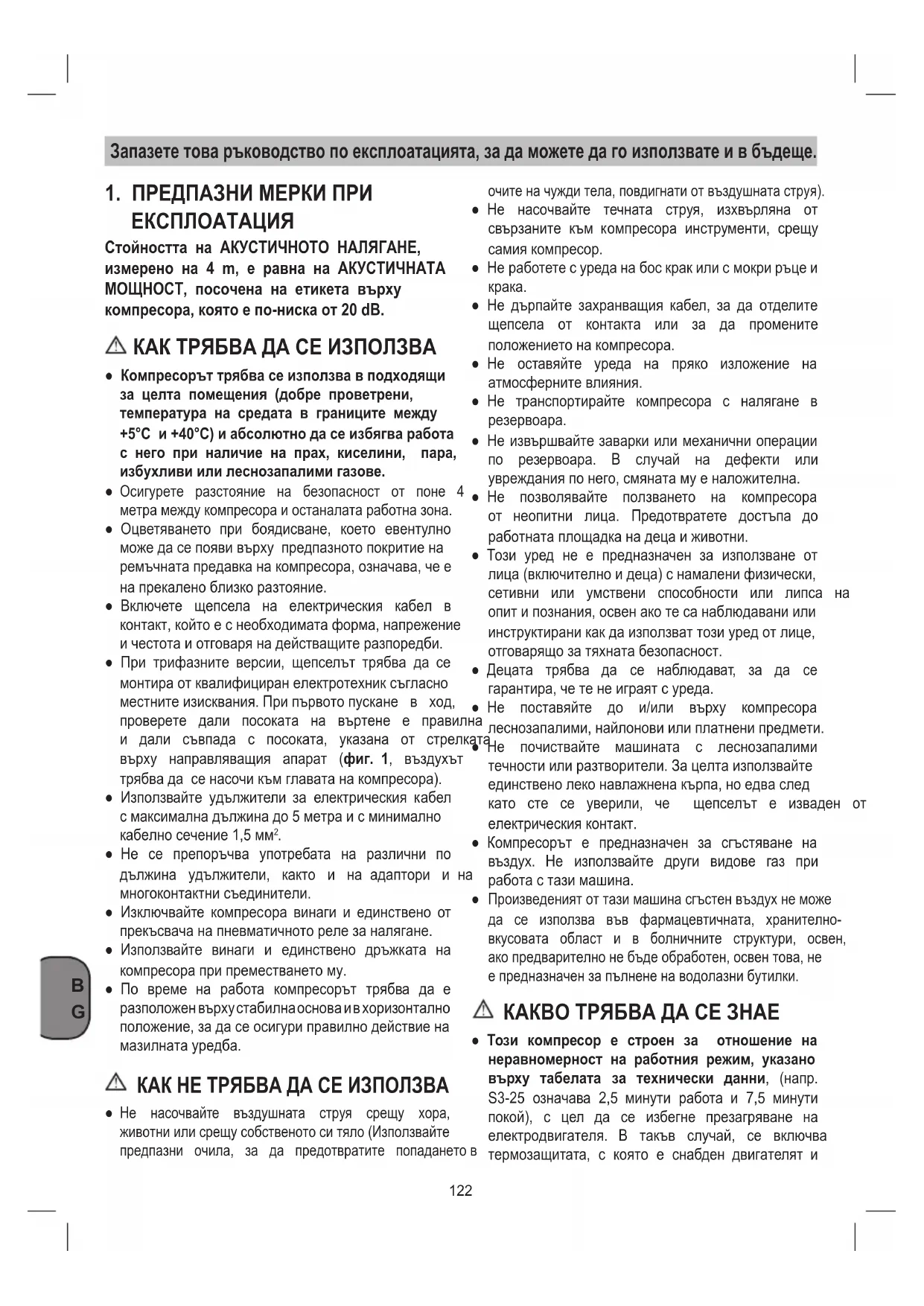

Какви са основните предпазни мерки за безопасност?

Използвайте компресора в добре проветриво помещение, между +5°C и +40°C. Поддържайте разстояние от най-малко 3 метра от работната зона. Никога не насочвайте въздушната струя към хора. Носете предпазни очила. Винаги изключвайте преди поддръжка.

Как да почистя въздушния филтър?

Извадете филтъра (реф. 1), развийте винта на корпуса, разделете двете половини, изтръскайте го, след това издухайте със сгъстен въздух при ниско налягане (около 3 bar). Сглобете отново. Почиствайте поне на всеки 100 часа.

Какво да направя при изтичане на въздух под клапана на пресостата?

Това често се дължи на износен или замърсен възвратен клапан. Развийте шестоъгълната глава на клапана, почистете гнездото и гуменото дискче. Ако е износено, го сменете. Завийте внимателно.

Мога ли да използвам удължителен кабел?

Да, но с максимална дължина 5 метра и напречно сечение на кабела най-малко 1,5 mm². Използването на по-дълги удължители или адаптери не се препоръчва.

Какви са препоръчителните интервали за поддръжка?

След първите 100 часа: смяна на масло и затягане на болтовете на главата. На всеки 100 часа: почистване на въздушния филтър. На всеки 300 часа: смяна на масло (след първата). Източване на кондензат: ежедневно. Вижте таблицата за поддръжка в ръководството.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ DV2 40010100 STANLEY

6.4 Перношино КОТюпране на НИВОТо Ha MacЛOTO

IocTaBeTe KOMnPecOpa Ha paBaHa, XOpn3OHTaHa NoBbPxHOCT.

HnBTo Ha MacIto Ce npOBepra Bape3:

HNBOMePHOCTbKJIO（ΦnI.16）nn
- MacNON3MepnTeHnHaTnPbUka (ФИ.17):Pa3BnTeMac-nomepa (ФИ.8b/cnp.14)ype33aBpTaHHe HAnBaNn3-6bpWte NOKa3aTeJI. Notonete MacNONOKa3aTeJI orpaHnHTeJI OTHOBo B OTbopa 3a BnBaHe Ha 6e3 da ro 3aBnHTbATE. IVBaTe MacNONOKa3aTeJI nOTeTE B XOpN3OHTaJIHO NOIOKeHne HNBOTO Ha MacNtO.

HnBOTO Ha macnoTO Tp6Ba Da ce HAMnpa MeKdy MAX n MIN Ha macnonokataTei (ΦnR. 17) (nnn HabnOdaTeNHO CTbKIO, ΦnR. 16).

CmraHa Ha MacnTo: npenOpbTuTeHNo MacNo: SAE 15W/40 nn paBHOctOeH 3aMeCTuTeN.

IbpbTO macno Tpr6Ba da 6bde cmeHeo Cnei 100 ekcnnoatauohnn yaca.Cnei TOBA macnoto Tpr6Ba da da ce n3nyka Ha BCEKN 300 yaca ekcnnoataun i da ce noMeHc HOBO.

6.5 CmHa Ha macloto

N3KIOUcTe MOTOPa N3DbpNaIe TcEcnCeJIa OT KOHTaKTa. CneI Kato N3NyChTe CbCTeHnRA B3dUx, Ako eBEHTyAnHO TaKbB e Ha IInZe, MoXeTe Da pa3BnEte N3NyCKaTeHnRA BnHT 3a MacIoTO (Cnp.15) Ha KOMnPecOpHata NOMna.3a

Hpa He MoKe MaIOnTO Da n3Teue HeKOHTpOINpyeMo, Dpb-1 1rte OTDOy MaIbK TeHeKeIne Unei UynOBete MacNoTo B OTDeJeHcBd. Ako MacIoTO He MoKe Da n3Teue HAnbJHo, PpeOpBvBaMe Bn da HAKNoHIne Jeko KOMnpecopa.

PpeaTe CTapTo MACNo B CbOTBeTHnTe Cb6nPaTeHNnyKTOBe 3a CTapo MacNo.

OTHOBO H3nyckateJIHnI BENTNI (Cnp. 15).HaJIbAaTe HOBO MacNo Ipe3 OTBopa 3a BJIbAHe Ha MacNo (Cnp. 14), DOKATO HIBOTO Ha MacNoTO DOCTNRHe HopMaTa. HaKpa NoCTabete OTHOBO Maclomepa (Cnp. 14).

6.6 Ctrarahe Ha oBTeaUnTe Ha rJaBaTa

PpOBepeTe DaJIIN BCNUKN BnHTOBe ca Do6pe 3aTeRHaTn I npEiN BCNUKO Te3n Ha rJaBaTa Ha 6noka.
- IpoBepkata Tp6Ba Da ce n3Bbpwn npedn nbpBny Nyck Ha KOMPecopa N cnei TOBA npu PbBaTa INTeH-3NBHa ynoTpe6a, 3a Da ce Bb3ctAHOBr npabUNHte CTOHOCn Ha MOMENTe Ha 3aTgAHe npomeHn BCJIeDCTBn Ha TepMNHN pa3WnpEHn.

СТЯГЕ HA OБТЕЧУTE HA ПЛАВATA
	(Nm) Мн. Двояka	(Nm) Макс. Двояka
БOLT M6 9	11
БOLT M8	22	27
БOLT M10	45	55
БOLT M12	76	93
БOLT M14	121	148
