NAUDOJIMO INSTRUKCIJA DV2 40010100 STANLEY

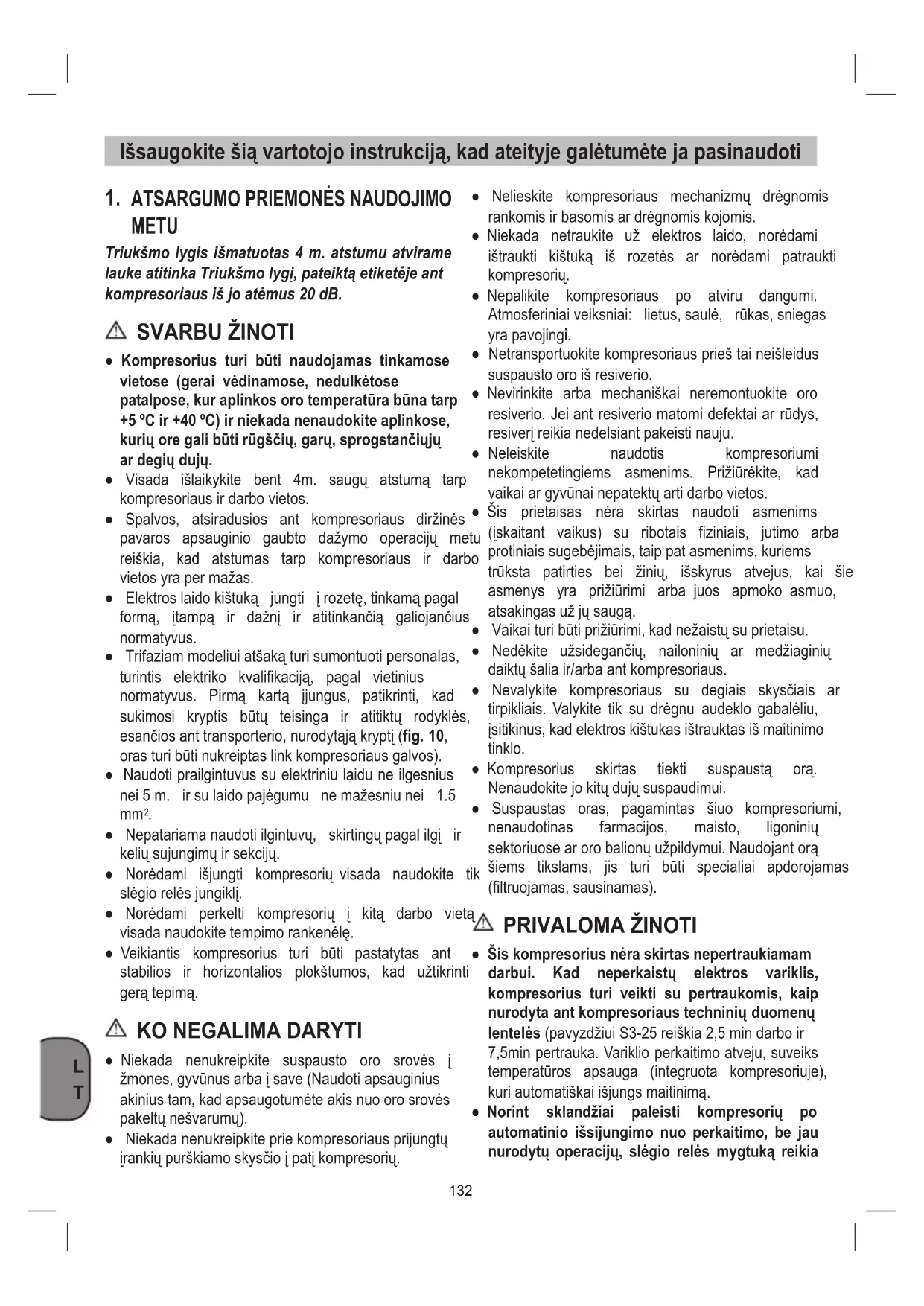

Isshugokite šia vartooto instrukcija, kad ateityje galétumete ja pasinaudoti

1. ATSARGUMO PRIEMONÉS NAUDOJIMOMETU

Triuksmo lygis ismatuotas 4 m. atstumu atvirame lauke atitinka Triuksmo lygi, pateiktq etiketeje ant kompresoriaus is jo atemus 20 dB.

SVARBU ZINOTI

• Kompresorius turi buti naudiojas tinkamose vietose (gerai védinamose, nedulkétose patalpose, kur aplinkos oro temperatura buna tarp +5^ ir +40^ ) ir niekada nenaudokite aplinkose, kuriç ore gali buti rugšciu, garu, sprogstančiuju ar degiu duju.
• Visada išlaiky kite bent 4m. saugu atstuma tarp kompresoriaus ir darbo vietos.
• Spalvos, atsiradusios ant kompresoriaus dirzines
  pavaros apsauginio gaubto dazymo operaciju metu reiskia, kad atstumas tarp kompresoriaus ir darbo vietos yra per mazas.
• Elektros liao kištuka junti i rozete, tinkama pagal forma, itampa ir dažni ir atitinkancia gaiojancius normatyvus.
• Trifaziam modelui atsaka turi sumontuoti personalas, turintis elektriko kvalifikacija, pagal vietinius normatyvus. Pirma karta jungus, patikrinti, kad sukimosi kryptis butu teisinga ir atitiktu rodyklès, esancios ant transporterio, nurodytaja krypti (fig. 10,oras turi buti nukreiptas link kompresoriaus galvos).
• Naudoti prailgintuvus su elektriniu laidu ne ilgesnius nei 5 m. ir su lado pajegumu ne mazesniu nei 1.5 mm².
• Nepatariama naudoti ilgintuvu, skirtingu pagal ilgi in keliu sujungimu ir sekciju.
  Noredami ijsjungti kompresoriu visada naudokite tik slegio reles jungikli.
• Norédami Perkinsi kompresori i kita darbo vietà visada naudokite tempimo rankenèle.
  Veikiantis kompresorius turi buti pastatyas ant stabilios ir horizontalios plokstumos, kad uztikrinti gera tepima.

KO NEGALIMA DARYTI

• Niekada nenukreipkite suspausto oro srovës ižmones, gyvūnus arba i save (Naudoti apsauginius akinius tam, kad apsaugotumëte akis nuo oro srovës pakeltu nešvarumu).

• Niekada nenukreipkite prie kompresoriaus prijungtu irankiu purskiamo skyscio i pati kompresoriu.

• Nelieskite kompresoriaus mechanizmu dregnomis rankomis ir basomis ar dregnomis kojomis.

• Niekada netraukite už elektrós laido, noredami ištraukti kištuka is rozetés ar noredami patraukti kompresoriu.
• Nepalikite kompresoriaus po atviru dangumi. Atmosferiniai veiksniai: lietus, saule, rukas, snegas yra pavojingi.
• Netransportuokite kompresoriaus pries tai neisleidus suspausto oro is resiverio.
• Nevirinkite arba mechaniškai neremontuokite oro resiverio. Jei ant resiverio matomi defektai ar rudys, resiverj reikia nedelsiant pakeisti nauju.
• Neleiskite naudotis kompresoriumi nekompetetingiems asmenims. Prižiūrekite, kad vaikai ar gyvūnai nepatektu arti darbo vietos.
  Sis prietaisas nera skirtas naudoti asmenims (iskaitant vaikus) su ribotais fizinials, jutimo arba protiniais suebejimais, taip pat asmenims, kuriems truksta patirties bei ziniu, isskyrus atvejus, kai sie. asmenys yra priizurimi arba juos apmoko asmuo, atsakingas užju sauga.
• Vaikai turi būti prižiūrimi, kad nežaistu su prietaisu.
• Neděkite užsidegančiú, nailoniniú ar medžiaginiú daiktu šalia ir/arba ant kompresoriaus.
• Nevalykite kompresoriaus su degiais skyschiais an tirpikliais. Valykite tik su dregnu audeklo gabaléliu, jsitikinus, kad elektros kišukas išrauktas iš maitinimo tinklo.
• Kompresorius skirtas tiekti suspausta ora. Nenaudokite jo kitu duu suspaudimui.
• Suspaustasoras, pagamantas siuo kompresoriumi, nenaudotinas farmacijos, maisto, ligniniu sektoriuose ar oro balionu uzpildymui. Naudojant ora siems tikslams,jis turi buti specialiai apdorojamas (filtruojamas, sausinamas).

a PRIVALOMA ZINOTI

• Sis kompresorius nera skirtas nepetraukiamam darbui. Kad neperkaistu elektros variklis, kompresorius turi veikti su pertraukomis, kaip nurodyta ant kompresoriaus techniniu duomenu lenteles (pavyzdziui S3-25 reiskia 2,5 min darbo ir 7,5min pertrauka. Variklio perkaitimo atveju, sueiks temperaturos apsauga (integruota kompressoriuje), kuri automatiskai isjungs maitinima.
• Norint sklandzai paleisti kompresori po automatinio issijungimo nuo perdaitimo, be jau nurodytu operaciu, slegio reles mygtuka reikia

perjungti i pozicija "OFF", o po to vel i "ON" ir is naujo ijungti komprersoriu. (pav. 11-12).

• Kai kuriuose modeliuose su "V" reikia patiens ranka paspausti atstatymo mygtuka, esanti ant variklio gnybtu dezés (pav. 13).
• Trifazéje versijoje pakanka ranka paspausti slégio relés mygtuka, nustatant ant ijungimo pozicijos (pav. 12).
• Vienfazèse versijose yra slégio relé su vožtuveliu, išleidžianciu ora veluojant užsidarymui ir, kuris palengvina variklio paleidima ir del to yra no kai kelias sekundes iš tušcio bako snypsčiaoras.
• Visi kompresoriali turi apsaugini voztuva, kuris prada veikti tuo atveju, kai sugenda slegio rele. Apsauginis voztuvas apsaugo oro baka nuo virsslegio. Sis voztuvas gamykloje nustatyas ir nesuveiks, kol bako slegis nepasieks sio lygio. Nebandykite reguliuoti ar pašalinti sio apsaugos itaiso.

Bet kokie sio voztuvo pakeitmai gali sukelti didelés
žalos. Jei šiam jtaisui reikia taisymo ar techninés
prižiūros, kreipkitës igaliotä aptarnavimo centra.

• Raudona manometro padala rodo maksimaluy rezervuaro darbini slegi, bet ne nustatyta slegi.
• Norint prijungti pneumatini jranki prie zarnos, sujungtos su kompresoriumi, butina užsukti išeinancio iš resiverio oro ventilj arba reikia naudoti saugias greitasias jungtis, jungiancias jranki su zarna.
• Naudojant suspausta ora skirtingiems tikslams alu(nuputimas, pneumatiniai irankiai, lakavimas, plovimas naudojant plovimo skyscius ir t.t) reikia zinoti ir laikytis atskiriems atvejams numatytu normatyvu.
• Isitikinti, kad oro sunaudojimas ir maksimalus norim naudoti pneumatinio irankio ir jungiamuju vamzdziu (su kompresoriumi) darbo slegis atitinka slegio regulatoriaus nustatyta slegi bei kompressoriaustiekama oro kiekj.
  VDC modelui maksimalus sistemas impedanas Zmax = 0,45 Ω

Kompresorius yra skirts gaminti suspausta orajrankiams, veikiantiems suspaustu oru.

Praśome jsidéméti, kad mūsūjranga neskirta naudoti reklamos, prekybos ar pramonēs tikslams. Naudojant mūsūjranga reklamai, prekybai arba pramonei, mūsū garantija nebus taikoma.

Iranga gali buti naudojama tik nurodytiems tikslams. Bet koksKitas naudojimas yra laikomas netinkamu naudojmu.Netinkamai naudojant jrangapats naudotojas arba operatorius, bet ne gamintojas bus atsakingas uz padaryta zala,traumas ir visssKitas pasekmes.

4. KOMPRESORIAUS MONTAVIMONURODYMAI

• Patikrinkite ar masina po transportavimo nera apgadinta. Jei pastebesite zala, nedelsiant susisiekite su kompresoriu pristaciusia imone.
• Kompresorius turi buti pastatyas šalia dirbancio vartotojo.
• Venkite ilgu ori ir elektros tiekimo linju (ilgintuvu).
  Isitikinkite, kad jsiurbiamas oras yra sausas ir svarus.
• Nestatykite kompresoriaus nestabiliose ir dregnose vietose.
• Kompresorius gali buti naudiojamas tik tam skirmose vietose (gera ventiliacija ir tinkama temperatura nuo +5^ iki +40^ ). Tose patalpose negali buti d rugšciu, garu, sprogiu arba degiu duju.
• Kompresorius yra sukurtas naudoti sausose patalpose. Draudziama kompresoriu naudoti vietose, kuriose gali buti purskiamas vanduo.
• Pries pradedant darba su prietaisu, butina kompresoriaus pompoje patikrinti tepalu lygi.

5. SURINKIMAS IR PALEIDIMAS

Demesio!

Pries naudoant pirma karta, privalote prietaisa iki galo sumontuoti.

5.1 Ratymontavimas (Pav.4-5)

Sumontuokite ratus taip, kaip nurodyta 4 ir 5 paveiksléliuose.

5.2 Kojinés atramos montavimas (4 nuor.)

Pridékite montuojama gumos stabdikli taip, kaip nurodyta 6 paveiksléyje.

5.3 Transportavimo rankenos montavimas (skirta tik D 260/xx, D 260/xx ir D 261/xx)

Priveržkite transportavimo rankena (žiūr. 9) prie kompresoriaus taip, kaip nurodyta 3 paveikslélyje.

5.4 Oro filtro montavimas (1 nuor.)

Pašalinkite transportavimo fiksatoriu atsuktuvu arba kitu panasiu jrankiu ir atsargiai pritvirtinkite kompresoriu prie irangos (Pav. 7).

5.5 Tepalu sandarinimo kaiscio pakeitimas (tam numatytiems modeliams)

Atsuktu vu pašalinkite transportavimo gaubt nao tepalu.
filtr oir idekite tepalu lygio matuokl (14 nuoroda) i filtr o anga (Pav. 8).

5.6 l Tampa

Kompresorius yra aprupintas pagrindiniu kabeliu, su nuo elektros apsauganciu jungikliu. Elektros laido kiistuka jungti rozete, tinkama pagal forma, jtampa ir daznj ir atitinkanca gialojancius normatyvus. Pries pradedami naudoti masina isitikinkite ar pagrindine srove atitinka srove, nurodyta jtampos lenteleje. Ilgi jungiamiei kabeliai, ilgintuvai, kabeliu rites ir t.t. gai sumazinti elektros srove. Tai gali stabdyti varikli. Rizemesnes nei +5^ temperaturos susalusi variklio planta gali neleisti paleisti varikli.

5.7 On / Off (jjungti / isjungti) jungiklis (8 nuor.)

Noredami jungti kompresori, patraukite radona rankenèle (8 nuor.).

Noredami isjungti kompresoriu, paspauskite raudona mygtuka (8 nuor.) (pav. 2a ir 2b ir 2c).

5.8 Slégio reguliavimas (pav. 1)

• Slégi galite reguliuoti naudodami ant skydelio esanti slegio regulatoriui (7 nuor.).

• Nustatyas slegis gali buti naudojamas is greito blokavimo movos. (5 nuor.).

5.9 Slégio jungiklio nustatymas

Slégio jungiklis yra nustatomas gamykloje.

5.9.1 D 210/8/xx

Jungtas slegis: 6 bar

Isjungtas slegis: 8 bar

5.9.2 D 240/10/xx - D(L) 250/10/xx - D 260/10/xx -

$$ D 2 6 1 / 1 0 / x x - D V 2 4 0 0 / 1 0 / x x - D V 4 4 0 0 / 1 0 / x x $$

Jungtas slegis: 8 bar

Isjungtas slegis: 10 bar

6. VALYMAS IR PrieziURA

Demesio!

Pries atlikdami prieziuros ir valymo darbus, isjunkite visus prietaisus.

Demesio!

Palaukite kol kompresorius visiskai atvès. Galite nudegtil!

Demesio!

Pries atlikdami prieziuros ir valymo darbus, isleiskite visa ora is sleginio indo.

6.1 Valymas

• Apsaugos priemones laikykite kuo toliau nuonesvarumurpurvo.Valykiteiranga su svariuskudureliu arba nupuskite nešvarumus bei dulkesususpaustuzemo slegio oru.
• Mes rekomenduojame jums išvaltyi Irenginius iš kart kai baigsite juos naudoti.
• Regulariai valykite i'rengin dręgnu skudureliu ir muilu. Nenaudokite valymo priemoniu ir tirpikliu; jie gali pazeisti i'renginio plastikines dalis. Saugokite, gali kad i'renginio vidu nepratekétu vanduo.

Pries valymo darbus privalote nuo kompresoriaus atjungti zarna ir purskimo jrankius. Nevaly kite kompresoriaus vandeniu arba tirpikliais.

6.2 Vandens kondensatas

Vandens kondensatas kiekviena diena, privalo buti isleidziamas atidarius drenozo kaistj (11 nuor.) (sleginio indo apacioje).

Demesio!

Sléginio indo vandens kondensatas gali tureti tepalo likuci. Ispilkite kondensato vanden i saugias, aplinkai nekenkiancias vietas.

6.3 Apsauginis voztuvas (10 nuor.)

Apsauginé sklendé sumontuota aukščiausiame

leistiname sleginio indo lygyje. Draudziama reguliuofuor.).

apsaugine sklende arba ištraukti jos kaišti.

Noredami uztkrinti tinkama darba, kaskart ijunkite, apsaugini voztuva. Traukite zieda atitinkama jega t kol isgirsite isleidziamuslègta ora. Tuomet zieda paleiskite.

6.4 Patikrinkite tepalu lygio rodiklio intervalus

Pastatykite kompresoriu lygiai ant lygaus zenes pavirsius.

Patikrinkite alvos lygi:

per stebebjimo langeli (pav. 16),
- arba alyvos matuokliu (pav. 17): pagal laikrodzic rodykle atsukite tepalu lygio matuokli (Pav. 8b/14 nuoroda) ir jj nuvalykite. lkiskite matuokli iki gale taciau jo neprisukite. Istraukite matuokli vel ir horizontaliai lakydami patikrinkite tepalu lygi.

Tepalu lygio rodiklis turi buti tarp dviej Z ymiu: MAX in MIN (Pav. 17) (arba tepalu lygio rodiklis; pav. 16).

Tepalu pakeitimas: Rekomenduojami hidrauliniai tepalai: SAE 15W/40 arba bet kokie kiti tos kokybes tepalai.

Tepalai turi buti pilami kas 100 darbo valandu. Tepalai taip pat turi buti pakeisti kas 300 darbo valandu.

6.5 Tepaly keitimas

Išjunkite variklj ir ištraukite pagrindini kabeli is liz Pries išleidžiant ora galite atsukti tepalu drenozo sraigta (15 nuor.) ant kompresoriaus siurblio. Kad tepalas nepratekétu laikykite metalinji lovelj prie išleidimo angos ir išleiskite tepalus inda. Jei tepalai iki galo neistekej, galite kompresoriu truputj pakreipti.

Senus tepalus ispilkite specialioje seniems tepalams skirttoje vietoje.

Ispyle tepalus uzsukite drenazo sraigta (15 nuor.).

Pilkite tepalus pro filtro anga (14 nuor.) tol, kol pasieks reikiama lygi. Tada idekite tepalu lygio matuokli (14

6.6 Galvutes varžtu suveržimas

Patikrinkite visu varztu priverzimo stipruma (ypatingai, galvutés dangtelio varztus).

¹Atlikite patikrinimā pries pirmajī kompresoriaus paleidima ir po pirmojo intensyvaus naudojimo, kad atstatytumēte teisinga uždarymo poros verte, pakitusia del terminio išsiplétimo.

GALVUTÉS TRAUKLIU SUVERŽIMAS
	Nm Min. Sukimo momentas	Nm Maks. sukimo momentas
Vijak M6	9	11
Vijak M8	22	27
Vijak M10	45	55
Vijak M12	76	93
Vijak M14	121	148

6.7 Oro isiurbimo filtro valymas (1 nuor.)

ro filtras neleidzia i vidu patekti dulkéms ir nešvarumams. Labai svarbu isvaltyi ši filtra kas 100 darbo valandu. Pilnas nešvarum oro filtras sumazina kompresoriaus pajeguma. Atsukite šeşiabriauni varztā ir ištraukite filtra. Nuplaukite purva. Nupuskite dulkes Žemo slegio oru (maždaug 3 bar) ir jdekite filtra atgal (Pav.9).

6.8 Laikymas

Demesio!

Ištraukite pagrindinikabelijs jungiklio,isdžiovinkite irengini ir kitus pneumatinius irankius. Išjunkite kompresoriu ir isitikinkite, kadjis yra apsaugotas ir joks pašalinis asmuo negales jo ijungti.

TECNINES PrieziuROS INTERVALAI

FUNKCIJA	PO PIRMU 100 VALANDU	KAS 100 VALANDU	KAS 300 VALANDU
lsiurbiamo oro filtruo valymas ir/arba filtruojančio elemento pakeitimas		●
Alyvos pakeitimas	●		●
Galvutès varžtu suveržimas	Paleidimo metu ir po pirmos darbo valandos
Kondensato pašalinimas iš oro resiverio	Periodiškai ir baigus darbă

8. GALIMI SUTRIKIMAI IR VEIKSMAI JUOS PASALINTI

SUTRIKIMAS PriežAS TIS VEIKSMAI
Kompresoruii nedirbant iš slègio relès vožtuvo pratekaoras.	Kontrolés vožtuvas, kuris del nusidévëjimo ar nešvarumu, esančiu ant izoliacinio sluoksnio, neatlieka teisingai savo funkcijos.	Atsukti kontrolés vožtuvo šeşiakampie galvute, išvaltyi vidu ir specialu guminí diskeli (jei susidévëjes pakeisti). Vél užděti ir gerai prisukti (pav. 14-15).
Darbo našumosumažejimas. Dažni jsijungimai. Žemi slègio dydžiai.	Per didelis darbo našumas arba gali pradeti kristi papildomos detalès ir/ arba vamzdeliai. Galibūti, kad užsikimş Šiurbimo filtras.	Suděti j vietas sujungimu detales. Išvaltyi arba pakeisti filtra.
Kompresorius sustoja ir po keletos minučiu automatiskai pradaedava veikti. Versijose V, 3 HP, nebejsijungia.	Išijungia terminé apsauga; priežastis - perkaito variklis.	Išvaltyi oro praëjimo takus transportejye. Išvedinti patalpas. Atstatyti terminé apsauga. Tepamuosiuse modeliuose ir modeliuose V, patikrinti tepalo lygmenjir kokybe. Modeliuose V patikrinti elektros jtampa.
Kompresorius po keletos bandymü jsijungti, sustoja.	Išijungia terminé apsauga del variklio perkaitimo (kištuko atsjungimas darbo metu, menka maitinimo jtampa).	Paspausti jungimo-išjungimo jungikli. Išvedinti patalpa. Palaukti keleta minučiu ir kompressorius pasileis automatiskai. Modeliuose V, 3 HP, reikia atstatyti terminé apsauga. Pašalinti kai kurios maitinimo laido prailgintuvus.
Kompresorius NESustoja ir suveikia apsauginis vožtuvas.	Neregularus kompressoriaus veikimas arba sugedo slègio relè.	Išraukti kištuka ir kreiptis j paslaugu centra.

Bet koks kitas remontas turi buti atliktas igaliotu Aptarnaujancios jmones atstovu, naudoant tik originalias dalis. Savavaliskas kompresoriaus ardymas, remontavimas kelia pavoju, o suteikta garantija netenka galiojimo.
