SG 42 Classic - Limpiador a vapor Kärcher - Manual de uso y guía de instrucciones gratis

Tipo de producto	Limpiador a vapor
Marca	Kärcher
Modelo	SG 42 Classic
Dimensiones (L × A × H)	460 × 298 × 265 mm
Peso operativo típico	7,5 kg
Alimentación eléctrica	220-240 V ~ 50 Hz
Potencia de calefacción	2250 W
Potencia de la bomba	50 W
Capacidad del depósito de agua	1,5 litros
Capacidad de la caldera	0,5 litro
Presión de servicio máxima	0,4 MPa (4,0 bar)
Temperatura de trabajo máxima	145 °C
Tiempo de calentamiento	Aproximadamente 3 minutos
Caudal de vapor máx.	50 g/min
Longitud del cable de red	5 m
Tipo de protección	IPX4
Clase de protección	I
Funciones principales	Limpieza a vapor, modo VAPOHYDRO (chorro de agua caliente), parada automática de seguridad, descalcificación integrada
Accesorios incluidos	Asa de vapor, manguera de vapor, boquilla de chorro lápiz, aspirador manual, boquilla plana, cepillo redondo (pequeño), cepillo plano, revestimiento de microfibra, producto descalcificador (3 sobres)
Accesorios opcionales	Tubo de extensión, boquilla para suelo con láminas, fregona, boquilla Power, cepillo redondo grande, aspirador para textiles, boquilla para ventanas (ref. 2.863-025.0)
Mantenimiento y limpieza	Enjuague de la caldera cada 5 llenados; descalcificación cada 20 horas de servicio con descalcificador bio RM 511
Seguridad	Regulador de presión, sonda de temperatura fondo de caldera, termostato de seguridad, cierre de seguridad con válvula
Piezas de repuesto y reparabilidad	Piezas y accesorios originales disponibles en www.kaercher.com; reparaciones por servicio técnico autorizado
Información general	Manual de instrucciones y normas de seguridad incluidas; uso profesional; certificado CE

Preguntas frecuentes - SG 42 Classic Kärcher

¿Qué tipo de agua usar con el Kärcher SG 42 Classic?

Utilice agua potable con un máximo de 50% de agua destilada. No utilice nunca agua puramente destilada, detergente o productos descalcificadores en el depósito de agua.

¿Cómo descalcificar el aparato?

El testigo luminoso rojo Descalcificación se enciende después de aproximadamente 20 horas de servicio. Para descalcificar, vacíe la caldera, vierta una solución de descalcificador bio Kärcher RM 511 (1 sobre en 0,5 L de agua caliente), deje actuar 8 horas, enjuague abundantemente y luego presione el botón de reinicio.

¿Qué hacer si el testigo luminoso 'Falta de agua' se enciende?

Llene el depósito de agua limpia con un máximo de 1,5 litros de agua potable. Si el depósito está lleno pero el testigo sigue encendido, la caldera debe descalcificarse.

¿Cómo usar el modo VAPOHYDRO?

El modo VAPOHYDRO produce un chorro de agua caliente para enjuagar la suciedad. Actívelo con el interruptor Modo (posición baja). Es ideal para baños con la boquilla de chorro lápiz. Atención: la caldera se vacía más rápido.

¿El aparato es adecuado para superficies delicadas?

Para superficies pintadas o revestidas (muebles, parqué), impregne ligeramente un paño de vapor y limpie. No dirija el vapor directamente sobre estas superficies para evitar desprendimientos.

¿Cómo limpiar los cristales con el SG 42 Classic?

Precaliente el cristal a unos 50 cm de distancia para evitar roturas. Vaporice uniformemente a 20 cm, luego limpie con el labio de goma de la boquilla para ventanas (accesorio especial).

¿Qué hacer en caso de defecto o avería?

Si persiste un defecto, desconecte el aparato y déjelo enfriar. Contacte al servicio técnico autorizado de Kärcher. No realice reparaciones usted mismo.

¿Cómo guardar el aparato después de su uso?

Vacíe el depósito de agua, deje enfriar los cepillos, guarde la boquilla de chorro lápiz en la tapa, coloque el asa de vapor y los accesorios en el compartimento, luego cierre la tapa. Enrolle el cable en la red de almacenamiento.

¿Puedo usar el limpiador a vapor para refrescar la ropa?

Sí, sostenga el asa de vapor a 10-20 cm de la tela. Use el aspirador para textiles (accesorio especial) para eliminar pelusas y quitar arrugas. Siempre verifique la compatibilidad en una zona oculta.

¿Cuáles son los dispositivos de seguridad del aparato?

El aparato está equipado con un regulador de presión, una sonda de temperatura fondo de caldera, un termostato de seguridad y un cierre de seguridad con válvula. Nunca puentee estos dispositivos.

MANUAL DE USUARIO SG 42 Classic Kärcher

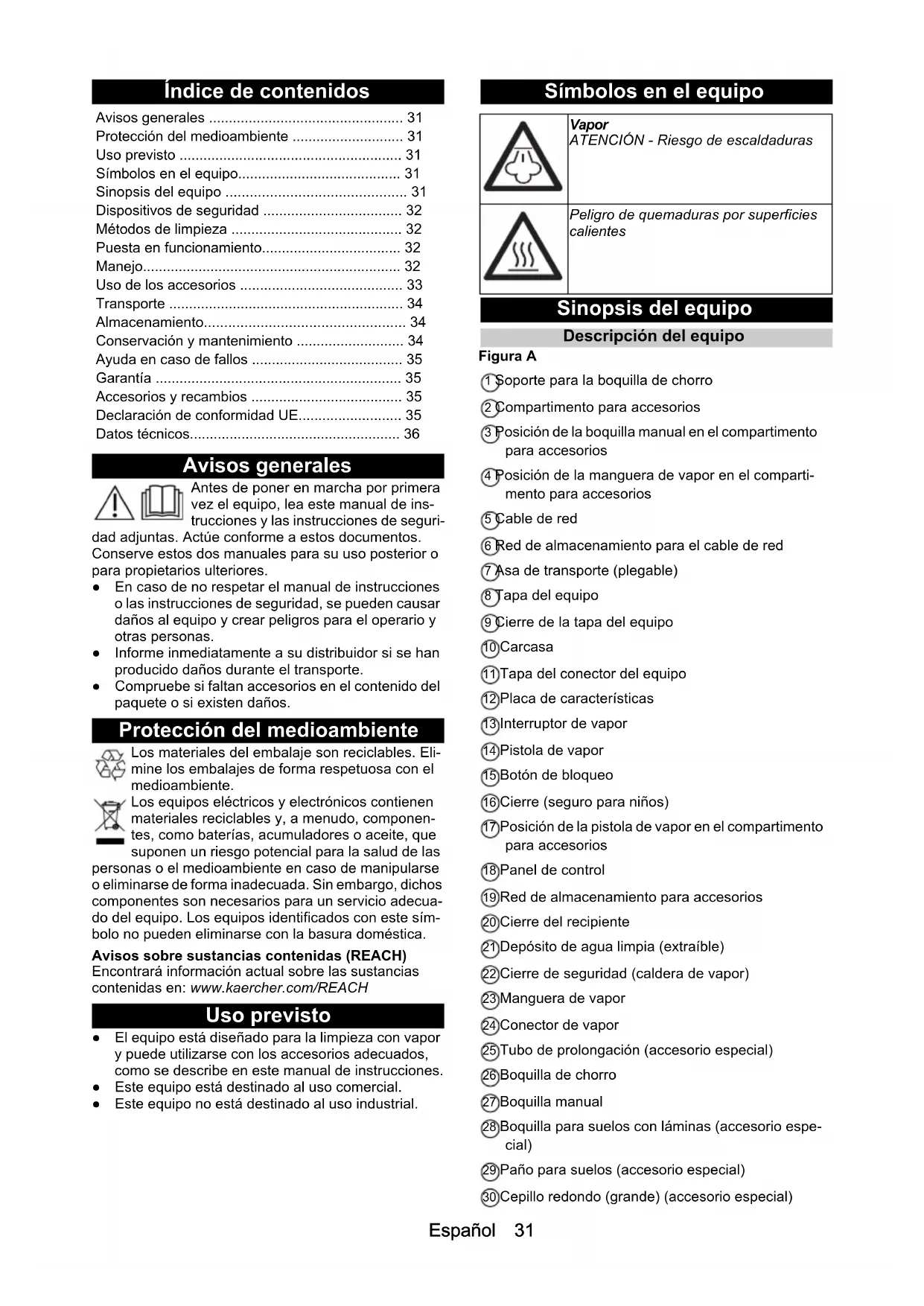

Índice de contenidos

Avisos generales 31

Protección del medioambiente 31

Uso previsto 31

Símbolos en el equipo 31

Sinopsis del equipo 31

Dispositivos de seguridad 32

Métodos de limpieza 32

Puesta en funcionamiento 32

Manejo 32

Uso de los accesorios 33

Transporte 34

Almacenamiento 34

Conservación y mantenimiento 34

Ayuda en caso de fallos 35

Garantía 35

Accesorios y recambios 35

Declaración de conformidad UE 35

Datos técnicos 36

Avisos generales

Antes de poner en marcha por primera vez el equipo, lea este manual de instrucciones y las instrucciones de seguridad adjuntas. Actúe conforme a estos documentos.

Conserve estos dos manuales para su uso posterior o para propietarios ulteriores.

Conserve estos manuales para su uso posterior o para propietarios ulteriores.

• En caso de no respetar el manual de instrucciones o las instrucciones de seguridad, se pueden causar daños al equipo y crear peligros para el operario y otras personas.
• Informe inmediatamente a su distribuidor si se han producido daños durante el transporte.
• Compruebe si faltan accesorios en el contenido del paquete o si existen daños.

Los materiales del embalaje son reciclables. Elimine los embalajes de forma respetuosa con el medioambiente.

Los equipos eléctricos y electrónicos contienen materiales reciclables y, además, componentes como baterías, acumuladores o aceite que suponen un riesgo potencial para la salud de las personas o el medioambiente en caso de manipularse o eliminarse de forma inadecuada. Sin embargo, dichos componentes son necesarios para un servicio adecuado del equipo. Los equipos identificados con este símbolo no pueden eliminarse con la basura doméstica.

Los equipos eléctricos y electrónicos contienen materiales reciclables y, además, componentes, como baterías, acumuladores o aceite, que suponen un riesgo potencial para la salud de las

personas o el medioambiente en caso de manipularse o eliminarse de forma inadecuada. Sin embargo, dichos componentes son necesarios para un servicio adecuado del equipo. Los equipos identificados con este símbolo no pueden eliminarse con la basura doméstica.

Avisos sobre sustancias contenidas (REACH)

Encontrará información actual sobre las sustancias contenidas en: www.kaercher.com/REACH

Uso previsto

• El equipo está diseñado para la limpieza con vapor y puede utilizarse con los accesorios adecuados, como se describe en este manual de instrucciones.
• Este equipo está destinado al uso comercial.
• Este equipo no está destinado al uso industrial.

Símbolos en el equipo

Vapor ATENCIÓN - Riesgo de escaldaduras

Peligro de quemaduras por superficies calientes

Sinopsis del equipo

Descripción del equipo

Figura A

① Soporte para la boquilla de chorro ② Compartimento para accesorios ③ Posición de la boquilla manual en el compartimento para accesorios ④ Posición de la manguera de vapor en el compartimento para accesorios ⑤ Cable de red ⑥ Red de almacenamiento para el cable de red ⑦ Asa de transporte (plegable) ⑧ Tapa del equipo ⑨ Cierre de la tapa del equipo ⑩ Carcasa ⑪ Tapa del conductor del equipo ⑫ Placa de características ⑬ Interruptor de vapor ⑭ Pistola de vapor ⑮ Botón de bloqueo ⑯ Cierre (seguro para niños) ⑰ Posición de la pistola de vapor en el compartimento para accesorios ⑱ Panel de control ⑲ Red de almacenamiento para accesorios ⑳ Cierre del recipiente ㉑ Depósito de agua limpia (extraíble) ㉒ Cierre de seguridad (caldera de vapor) ㉓ Manguera de vapor ㉔ Conector de vapor ㉕ Tubo de prolongación (accesorio especial) ㉖ Boquilla de chorro ㉗ Boquilla manual ㉘ Boquilla para suelos con láminas (accesorio especial) ㉙ Paño para suelos (accesorio especial) ㉚ Cepillo redondo (grande) (accesorio especial)

③ Boquilla plana ③② Cepillo plano ③③ Boquilla de alto rendimiento ③④ Cepillo redondo (pequeño) ③⑤ Cubierta de microfibra ③⑥ Descalcificador

Panel de control

Figura B

① Lámpara de control - descalcificación (roja) ② Lámpara de control - calefacción: calentamiento (roja), funcionamiento (verde) ③ Botón de reinicio - descalcificación ④ Lámpara de control - falta de agua (roja) ⑤ Interruptor - modo: servicio con vapor (arriba), VAPOHYDRO (abajo) ⑥ Interruptor - calefacción (ON/OFF)

Dispositivos de seguridad

Los dispositivos de seguridad sirven para proteger al usuario, y no deben inhabilitarse ni obviarse.

Regulador de presión

El regulador de presión hace que la presión interior de la caldera se mantenga constante durante el servicio. La calefacción se desconecta al alcanzar la presión máxima de servicio en la caldera y se conecta al producirse una caída de presión en la caldera debido a la toma de vapor.

Termostato de falta de agua

Cuando empieza a faltar agua en la caldera, la temperatura de calefacción AUMENTA. El termostato de falta de agua desconecta la calefacción y la lámpara de control "Falta de agua" se enciende en rojo. No se puede volver a conectar la calefacción hasta que la caldera se haya enfriado o se haya rellenado.

Termostato de seguridad

• Si el termostato de falta de agua falla y el equipo se sobrecalienta, el termostato de seguridad lo apaga.
• Para reajustar el termostato de seguridad, diríjase al servicio de postventa competente de KÄRCHER.

Cierre de seguridad

• El cierre de seguridad cierra la caldera frente a la inminente presión de vapor. Si el regulador de presión está defectuoso y se produce una sobrepresión en la caldera, se abre una válvula de sobrepresión en el cierre de seguridad y sale vapor a través de este.
• Antes de volver a poner en marcha el equipo, diríjase al servicio de postventa competente de KÄRCHER.

Métodos de limpieza

Limpieza de tejidos

Antes de tratar tejidos con el equipo, comprobar si son aptos en una zona no visible: primero aplicar vapor y, a continuación, dejar secar y comprobar si cambia el color o la forma.

Limpieza de superficies recubiertas o pintadas

Al limpiar superficies pintadas o recubiertas de plástico, como muebles de cocina y de sala de estar, puertas, parqué o linóleo, puede desprenderse cera, limpiamuebles, recubrimiento de plástico o pintura, o pueden aparecer manchas. Para limpiar este tipo de superficies, aplicar vapor ligeramente sobre un paño y fregarlas.

Limpieza de cristales

Precalentar el cristal de la ventana en las estaciones con temperaturas especialmente bajas. Para ello, aplicar vapor ligeramente en toda la superficie de cristal a una distancia de unos 50 cm. Así se evitan las tensiones en la superficie, que pueden provocar que se rompa.

Puesta en funcionamiento

Montaje de los accesorios

1. Abrir la tapa del conductor del equipo e insertar firmemente el conductor de vapor en el equipo.
2. Conectar el accesorio (boquilla para suelos, boquilla manual o boquilla de chorro) a la pistola de vapor. Unir las piezas entre sí hasta que el botón de bloqueo de la pistola de vapor encaje.
3. Utilizar tubos de prolongación (accesorios especiales) si es necesario. Unir las piezas entre sí hasta que el botón de bloqueo respectivo encaje.
4. Presionar el botón de bloqueo para separar los accesorios.

Llenado de agua

Nota

No llenar con agua destilada pura. Utilizar máximo un 50% de agua destilada mezclada con agua del grifo.

1. Desbloquear y abrir la tapa del equipo.
2. Comprobar que el cierre de seguridad esté bien colocado.
3. Retirar el depósito de agua limpia.

Figura C

1. Abrir el cierre del recipiente del depósito de agua limpia.
2. Llenar el depósito de agua limpia con máximo 1,5 litros de agua del grifo.

No utilizar detergentes.

1. Cerrar el cierre del recipiente.
2. Insertar el depósito de agua limpia.
3. Cerrar y bloquear la tapa del equipo.

Manejo

Conexión del equipo

• La calefacción se enciende una y otra vez durante el uso (la lámpara de control se ilumina en rojo) para mantener la presión en la caldera.
• Si el equipo se pone en marcha sin agua, la lámpara de control "Calefacción" se enciende primero en rojo hasta que el termostato de falta de agua desconecta la calefacción. A continuación, la lámpara de control "Falta de agua" se ilumina en rojo.
• Enchufar el conector de red a un enchufe.
• Desbloquear y abrir la tapa del equipo.

Nota

Durante el servicio, la tapa del equipo debe permanecer abierta para poder ver las lámparas de control. 3. Encender el equipo con el interruptor - Calefacción. La lámpara de control se ilumina en rojo.

Nota

La potencia de calentamiento completa solo está disponible si el conector de vapor está conectado al equipo durante el calentamiento. Si la lámpara de control "Calefacción" se ilumina en verde, el sistema está listo para el servicio. 4. Desconectar la calefacción con el interruptor para transportar el equipo. 5. Pulsar el interruptor de vapor para que salga el vapor. Primero apuntar siempre la pistola de vapor hacia un paño hasta que el vapor salga de forma uniforme.

VAPOHYDRO

• En las áreas húmedas, la suciedad también se puede lavar en lugar de recogerla con el paño. En este modo se puede usar el modo VAPOHYDRO para mantener una alta humedad en el chorro de vapor. Sale un chorro de agua caliente que proporciona el mejor efecto de aclarado.
• Se recomienda usar el VAPOHYDRO, por ejemplo, en combinación con la boquilla de chorro para la limpieza del baño.
• Cuando también use paños (boquilla para suelos o boquilla manual), utilizar el modo servicio con vapor para mantener un bajo nivel de humedad en el chorro de vapor. De esta forma, el vapor eliminará mejor la suciedad.

Nota

En el modo VAPOHYDRO, la caldera se vacía más rápidamente, lo que significa que solo se puede utilizar durante un corto periodo de tiempo.

1. Encender/apagar el VAPOHYDRO con el interruptor - Modo.

Rellenado de agua

Nota

Si se agota el agua del depósito de agua limpia, la lámpara de control "Falta de agua" se ilumina en rojo.

Nota

Si la bomba no suministra agua mientras el depósito de agua limpia esté lleno, la caldera debe descalcificarse. 1. Retirar el depósito de agua limpia. 2. Abrir el cierre del recipiente del depósito de agua limpia. 3. Llenar el depósito de agua limpia con máximo 1,5 litros de agua del grifo. 4. Cerrar el cierre del recipiente. 5. Insertar el depósito de agua limpia, la lámpara de control "Falta de agua" se apaga. La lámpara de control "Calefacción" se enciende en rojo y luego en verde al final del proceso de calentamiento; el sistema está listo para funcionar.

Retirada de accesorios

△PELIGRO

Peligro por agua caliente

Riesgo de escaldadura

No retire nunca los accesorios cuando salga vapor, ya que podrá salir agua caliente. Primero, deje enfriar el equipo.

Desconexión del equipo

1. Desconectar el equipo con el interruptor - Calefacción.
2. Cerrar y bloquear la tapa del equipo.
3. Doblar la tapa del conductor del equipo y extraer el conductor de vapor del equipo.
4. Retirar el conector de red del enchufe.

Almacenaje del equipo

Nota

Dejar siempre que los cepillos se enfríen para evitar posibles deformaciones de las cerdas.

1. Desbloquear y abrir la tapa del equipo.
2. Retirar el depósito de agua limpia, abrir el cierre del recipiente, verter el agua, cerrar el cierre del recipiente y volver a colocar el depósito de agua limpia. Figura D
3. Enganchar la boquilla de chorro al soporte de la tapa del equipo.
4. Colocar la pistola de vapor con la manguera de vapor, la boquilla manual y los componentes en el compartimento para accesorios.
5. Cerrar y bloquear la tapa del equipo.
6. Poner el cable de red en la red de almacenamiento.

Uso de los accesorios

Nota

Los residuos de detergente o las emulsiones sobre superficies que aún deben limpiarse pueden provocar marcas durante la limpieza a vapor que desaparecen tras repetidos usos.

Pistola de vapor

Campos de aplicación de la pistola de vapor sin accesorios:

• Eliminar los olores y las arrugas de las prendas colgadas, vaporizándolas a una distancia de 10 - 20 cm
• Limpiar el polvo en húmedo vaporizando ligeramente un paño y pasándolo por los muebles.

Boquilla de chorro

• El efecto de limpieza aumenta cuanto más se acerca la boquilla a la zona sucia, ya que la temperatura y la presión del vapor son mayores cuando sale directamente.
• La boquilla de chorro, junto con los distintos accesorios, es adecuada para limpiar puntos de difícil acceso, como esquinas, juntas, etc., persianas, sistemas de calefacción central, aseos, acero inoxidable, ventanas, espejos, herrajes, superficies revestidas y pintadas, y para eliminar las manchas.
• La boquilla de alto rendimiento aumenta la velocidad de salida del vapor. Por lo tanto, es muy adecuada para limpiar la suciedad más resistente y para el soplado de las esquinas, las juntas, etc.

Nota

El cepillo redondo no es adecuado para limpiar superficies sensibles.

Boquilla para suelos

Boquilla para suelos con láminas (accesorio especial)

• Para la limpieza higiénica de superficies lisas, por la mayor temperatura de las superficies.
• Para obtener un buen resultado de limpieza higiénico, aplicar vapor directamente sobre la superficie resistente a una velocidad de trabajo de 30 cm/segundo como máximo.

Uso del paño para suelos (accesorio especial)

Girar y cambiar el paño para suelos regularmente para mejorar la recogida de la suciedad.

1. Fijar el paño para suelos a la boquilla para suelos. Para ello, doblar el paño para suelos a lo largo y colocar la boquilla para suelos sobre él, abrir los clips de sujeción, colocar los extremos del paño en las aberturas, fijarlos firmemente y cerrar los clips de sujeción.

PRECAUCIÓN

Peligro por los clips de sujeción

Peligro de aplastamiento

No ponga los dedos entre los clips de sujeción.

Boquilla manual

Adecuada para superficies lavables, cabinas de ducha, espejos o telas de muebles.

1. Colocar la cubierta de microfibra sobre la boquilla manual.

Boquilla para limpieza de ventanas (accesorio especial)

Referencia de pedido 2.863-025.0

1. Vaporizar uniformemente la superficie de cristal a una distancia de unos 20 cm.
2. Desconectar el suministro de vapor.
3. Despegar la superficie de cristal de arriba a abajo con el labio de goma.
4. Secar el labio de goma y el borde inferior de la ventana cuando se seque de cada vez.

Boquilla para el cuidado de textiles (accesorio especial)

Referencia de pedido 2.863-233.0

Para limpiar piezas textiles colgadas, como chaquetas o cortinas, existen dos problemas:

• Eliminar pelusas de las prendas con el quitapelusas.
• Vaporizar y desarrugar tejidos (también elimina los olores).

Nota

El vapor sale cuando se acciona el interruptor de vapor.

Primero apuntar siempre la pistola de vapor hacia un paño hasta que el vapor salga de forma uniforme.

Transporte

△PRECAUCIÓN

Inobservancia del peso

Peligro de lesiones y daños

Tenga en cuenta el peso del equipo durante el transporte.

1. Agarrar el equipo por el asa de transporte y el tubo de prolongación (accesorio especial) para transporte.
2. Al transportar el equipo en vehículos, asegurarlo para evitar que resbale y vuelque conforme a las directivas vigentes.

Almacenamiento

△PRECAUCIÓN

Inobservancia del peso

Peligro de lesiones y daños

Tenga en cuenta el peso del equipo para su almacenamiento.

El equipo solo se puede almacenar en interiores.

Conservación y mantenimiento

△PELIGRO

Peligro de choques eléctricos

Lesiones al tocar piezas que conducen corriente

Desconecte el equipo.

Peligro por agua caliente, vapor y superficies calientes

Peligro de quemaduras y escaldaduras

Deje que el equipo se enfríe antes de comenzar cualquier trabajo.

Lavado de la caldera

La caldera de la limpiadora a vapor debe vaciarse como máximo antes de cada 5 llenados.

1. Extraer los accesorios del compartimento para accesorios.
2. Desconectar la manguera de vapor del equipo.
3. Llenar de agua la caldera de vapor y sacudir con fuerza. Así se despegan los residuos de cal que se han acumulado en el fondo de la caldera de vapor.
4. Verter el agua.

Figura E

Descalcificación de la caldera

Para eliminar también la cal adherida a la pared de la caldera, recomendamos limpiarla con el descalcificador orgánico de KARCHER RM 511. El descalcificador orgánico de KARCHER RM 511 es un producto a base de ácido cítrico completamente biodegradable.

CUIDADO

Peligro por descalcificadores inadecuados

Peligro de daños

Utilice únicamente productos descalcificadores autorizados por KÄRCHER para evitar daños en el equipo.

No use vinagre ni agentes similares.

CUIDADO

Peligro por la solución descalcificadora

Peligro de daños

No vierta nunca la solución descalcificadora en el depósito de agua limpia, ya que dañaría la bomba.

1. Retirar el conector de red del enchufe.
2. Desenroscar el cierre de seguridad y vaciar completamente el agua de la caldera de vapor.
3. Disolver completamente un sobre de descalcificador en 0,5 litros de agua caliente, removiendo continuamente.
4. Echar la solución descalcificadora a la caldera. No enroscar el cierre de seguridad en el equipo durante el proceso de descalcificación.

△PELIGRO

Peligro por inhalación de aerosoles

Riesgos para la salud

No utilice el equipo cuando haya descalcificado en la caldera.

1. Dejar que la solución descalcificadora actúe durante 8 horas (toda la noche).
2. Verter la solución descalcificadora. Enjuagar la caldera al menos dos veces más con agua fría para asegurar que no queden residuos en el equipo. Enroscar el cierre de seguridad.
3. Desbloquear y abrir la tapa del equipo.
4. Conectar el equipo.
5. Presionar el botón de reinicio hasta que la lámpara de control "Descalcificación" se apague. El equipo ya vuelve a estar listo para el funcionamiento.

Nota

Después de aproximadamente 20 horas de servicio, la lámpara de control "Descalcificación" muestra cuándo es necesaria la descalcificación.

1. Cerrar y bloquear la tapa del equipo.

Ayuda en caso de fallos

△PELIGRO

Peligro de choques eléctricos

Lesiones al tocar piezas que conducen corriente

Desconecte el equipo.

Peligro por agua caliente, vapor y superficies calientes

Peligro de quemaduras y escaldaduras

Deje que el equipo se enfríe antes de comenzar cualquier trabajo.

△PELIGRO

Peligro por problemas de reparación inadecuados

Peligro de daños y riesgo para la salud

El equipo solo puede repararlo el servicio de postventa autorizado.

La lámpara de control "Falta de agua" se enciende en rojo

1. Rellenar de agua.

La lámpara de control "Descalcificación" se enciende en rojo

1. Descalcificar el equipo.

Servicio de postventa

Si no se puede solventar el fallo, el Servicio de postventa debe comprobar el equipo.

Garantía

En cada país se aplican las condiciones de garantía indicadas por nuestra distribuidora autorizada. Subsanamos cualquier fallo en su equipo de forma gratuita dentro del plazo de garantía, siempre que la causa se deba a un fallo de fabricación o material. En caso de garantía, póngase en contacto con su distribuidor o con el servicio de postventa autorizado más próximo presentando la factura de compra.

(Dirección en el reverso)

Accesorios y recambios

Utilice únicamente accesorios y recambios originales; estos garantizan un servicio seguro y fiable del equipo. Encontrará información sobre los accesorios y recambios en www.kaercher.com.

Accesorios especiales

Solo se pueden usar accesorios especiales aprobados por el fabricante.

Denominación Referencia de	pedido
Descalcificador orgánico RM 511 (3x 100 g en polvo)	6.295-987.0
Set de paños de tejido de rizo de algodón	6.370-990.0
Tubo de prolongación para la boqui-la para suelos (se necesitan 2)	4.127-024.0
Boquilla para suelos con láminas	85-465.0
Boquilla para el cuidado de textiles	2.863-233.0

Declaración de conformidad UE

Por la presente declaramos que la máquina designada a continuación cumple, en lo que respecta a su diseño y tipo constructivo, así como a la versión puesta a la venta por nosotros, las normas básicas de seguridad y sobre la salud que figuran en las directivas comunitarias correspondientes. Si se producen modificaciones no acordadas en la máquina, esta declaración pierde su validez.

Producto: Limpiadora a vapor

Tipo: 1.092-xxx

Directivas UE aplicables

2009/125/CE

2014/30/UE

2014/35/UE

Normas armonizadas aplicadas

EN 55014-1:2017 + A11:2020

EN 55014-2: 2015

EN 60335-1

EN 60335-2-54

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

Normas nacionales aplicadas

TRD 801

Los abajo firmantes actúan en nombre y con la autorización de la junta directiva.

		SG 4/2 Classic
Conexión electrica
Tensión de red V 220-240
Fase ~ 1
Frecuencia de red Hz 50
Tipo de protección IPX4
Clase de protección I
Potencia calorifica W 2250
Potencia de la bomba W 50
Datas de potencia del equipo
Capacidad del deposito I	1,5
Capacidad de la caldera	I	0,5
Presión Tmaxima de serviceo	MPa(bar)	0,4 (4,0)
Temperatura de serviceo Tmaxima	°C	145
Tiempo de calentimiento	min	3
Volumen de vapor (máx.)	g/min	50
Peso y dimensiones
Peso de serviceo típico	kg	7,5
Longitud x anchura x alta	mm	460 x298 x265
Cable de red
N.° del cable de red	mm2	H05VV-F 3x1,0
Referencia (EU)		6.647-757.0
Referencia (GB)		6.647-831.0
Longitud del cable	m	5

Reservado el derecho a realizar modificaciones.

Índices

Métodos de limpieza 38

Termostato de falta de agua

Termostato de seguridad

1. Abrir o cerrar el depósito de agua limpia.
2. Echar, como máximo, 1,5 litros de agua de la red en el depósito de agua limpia.

Reabastecer con agua

Aviso

Si falta agua en el depósito de agua limpia, la lámpara indicadora "Falta de agua" se enciende en rojo.

Aviso

1. Retirar el depósito de agua limpia.
2. Abrir o cerrar el depósito de agua limpia.
3. Echar, como máximo, 1,5 litros de agua de la red en el depósito de agua limpia.
4. Cerrar el cierre del depósito.
5. Inserir el depósito de agua limpia, la lámpara avisadora "Falta de agua" se apaga. La lámpara avisadora "Calentamiento" se enciende en rojo y, al concluir el proceso de calentamiento, el sistema está listo para funcionar.

Separar accesorios

△PELIGRO

Peligro debido a agua caliente

Peligro de quemaduras

Peligro debido a problemas de reparación incorrectos

Peligro para la salud y peligro de daños

Solicite la reparación del aparato únicamente al servicio de asistencia técnica autorizado.

Producto: Máquina de limpieza a vapor

Tipo: 1.092-xxx

Normas armonizadas aplicadas

EN 55014-1:2017 + A11:2020

EN 55014-2: 2015

EN 60335-1

EN 60335-2-54

EN 61000-3-2: 2014

EN 61000-3-3:2013

EN 62233: 2008

Normas nacionales aplicadas

TRD 801

Temperatura máxima de trabajo °C 145

Tiempo de calentamiento min 3

Cantidad de vapor (máx.) g/min 50

Medidas y pesos

Peso de operación típico kg 7,5

Largo x Ancho x Alto mm 460x 298x 265

Cable de red

Modelo de cable de red mm² H05VV-F 3x1,0

Accesorios y piezas de repuesto 103

Declaración de conformidad UE 103

Datos técnicos 104

Indicaciones generales

Uso del paño para el producto (accesorio opcional)

Gire y cambie periódicamente el paño para el producto para mejorar la recogida de suciedad.

Accesorios y piezas de repuesto

Registre su producto y aproveche muchas ventajas.

Reseñe su producto y díganos su opinión.
