ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ YT-07190 Yato

GR ΣΥΛΛΕΚΤΗΡΑΣ-ΑΠΟΡΡΟΦΗΤΗΡΑΣ ΑΕΡΟΣ

YT-07190

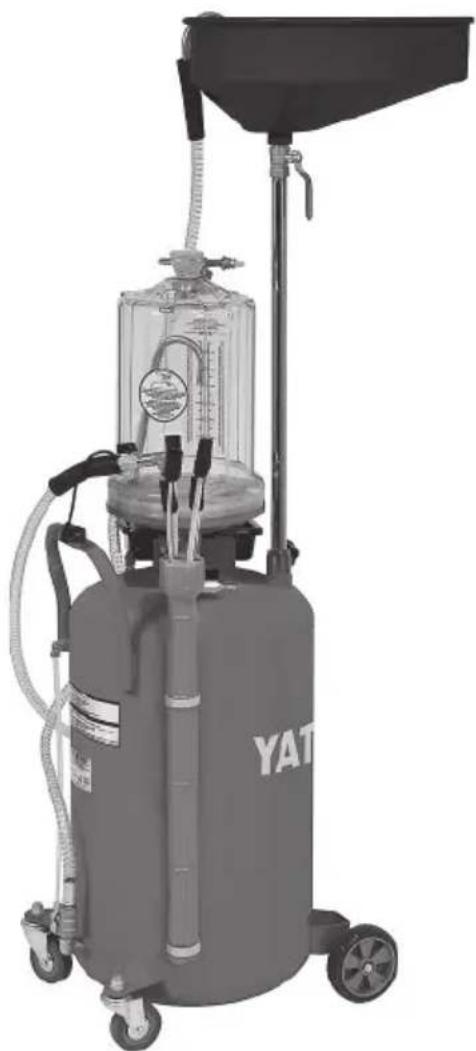

1. δεξαμενή ελέγχου

2. λεκάνη

3. μανόμετρο

4. εισαγωγή αέρα δεξαμενής ελέγχου

5. εισαγωγή αέρα κεντρικής δεξαμενής

6. ανιχνευτής εκχύλισης

7. ελαστικός σωλήνας ανιχνευτή

8. σωλήνας εκκένωσης κεντρικής δεξαμενής

9. βαλβίδα λεκάνης

10. βαλβίδα κάτω από τη δεξαμενή ελέγχου

11. βαλβίδα εισαγωγής αέρα κεντρικής δεξαμενής

12. βαλβίδα κεντρική δεξαμενής

13. βαλβίδα ασφαλείας

15.εργαλείο

16.είσοδος εύκαμπτου σωλήνα

17.εύκαμπτος σωλήνας

1. συνδετήρας ευκαμπτου σωλήνα

19.λιπαντήρας

20.μειωτήρας

21.φίλτρο

22.συμπιεστής

Διαβάστε τις οδηγίες λειτουργίας

Форέστε προστατευτικά γυαλιά

Форέστε προστατευτικά ακοής

STANDARD

Διάμετρος σύνδεσης αέρος

PL

CHARAKTERYSTYKA PRODUKTU

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΡΟΪΟΝΤΟΣ

Ο συλλεκτήρας-απορροφητήρας επιτρέπει γρήγορή, αποτελεσματική και ασφαλή αφαίρεση και συγκέντρωση αναλώσιμων υγρών με μορφή λαδιού κινητήρα, λαδιού μηχανισμού μετάδοσης κίνησης κλπ. από οχήματα και άλλες μηχανές με κινητήρα. Το προϊόν προορίζεται για συλλογή εύφλεκτων υγρών π.χ. βενζίνης, διαλυτικών, λαδιού μετάδοσης κίνησης, αλκοόλ κλπ. και καυστικών υγρών π.χ. υγρών φρένων. Κατάλληλη, αξιόπιστη και ασφαλής λειτουργία του προϊόντος εξαρτάται από την κατάλληλη χρήση, τότε:

Πριν αρχίσετε να χρησιμοποιείτε τη συσκευή, πρέπει να διαβάσετε όλες τις οδηγίες χρήσης και να τις φυλάξετε.

Για τις βλάβες που υπέστησαν λόγω μη τήρηση των κανόνων ασφαλείας και των προτάσεων που αναφέρονται στις παρούσες οδηγίες χρήσης ο προμηθευτής δεν φέρει καμία ευθύνη.

ΕΞΟΠΛΙΣΜΟΣ

Το προϊόν παραδίδεται σε πλήρη κατάσταση, αλλά απαιτεί τη συναρμολόγηση πριν από τη χρήση. Μαζί μα το προϊόν προμηθεύονται οι ανιχνευτές που επιτρέπουν πρόσβαση στις δεξαμενές αλώσιμων υγρών στου κινητήρες καύσης.

TEXNIKA ΣΤΟΙΧΕΙΑ

Παράμετρος Μονάδα μέτρησης Τιμή
Κωδικός καταλόγου YT-07190
Μέγιστη πίεση εκχύλισης [MPa] 0,8
Συνιστώμενη πίεση εκχύλισης [MPa] 0,7
Μέγιστη πίεσης εκκένωσης δεξαμενής	[MPa]	0,18
Απαιτούμενη ροή αέρα:	[l/min]	150
Χωρητικότητα κεντρική δεξαμενής	[l]	70
Χωρητικότητα δεξαμενής ελέγχου	[l]	10
Χωρητικότητα λεκάνης	[l]	10
Θερμοκρασία υγρού	[°C]	40-60
Δημιουργούμενη υποπίεσης	[MPa]	0 ~ -1
Θόρυβος
- ακουστική πίεση	[dB(A)]	101,2±3
- ακουστική πίεση	[dB(A)]	119,8±3
Βάρος	[kg]	20

ΓΕΝΙΚΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κατά την εργασία με το εργαλείο αέρος προτείνεται να παρατηρείτε πάντα τους βασικούς κανόνες ασφαλείας εργασίας συμπεριλαμβανομένων των παρακάτω, με σκοπό να μειώσετε τον κίνδυνο πυρκαγιάς, ηλεκτροπληξίας και να αποφύγετε τραυματισμούς.

Πριν αρχίσετε να χρησιμοποιείτε τη συσκευή, πρέπει να διαβάσετε όλες τις οδηγίες χρήσης και να τις φυλάξετε.

Προσοχή! Διαβάστε όλες τις παρακάτω οδηγίες χρήσης. Το να μην τις τηρήσετε μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά ή τραυματισμού του σώματος. Η έννοια «εργαλείο αέρος» που χρησιμοποιείται στις παρούσες οδηγίες χρήσης αφορά όλα τα εργαλεία που τροφοδοτούνται με τον συμπιεσμένο αέρα υπό την κατάλληλη πίεση.

ΤΗΡΗΣΤΕ ΤΙΣ ΠΑΡΑΚΑΤΩ ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ

Γενικές οδηγίες ασφαλείας

Πριν αρχίσετε την εγκατάσταση, εργασία, επισκευές, συντήρηση και αντικατάσταση αξεσουάρ ή σε περίπτωση εργασίας δίπλα στο εργαλείο αέρος, λόγω πολλών κινδύνων, πρέπει να διαβάσετε και να καταλάβετε τις οδηγίες ασφάλειας. Το να μην εκτελέσετε τις παραπάνω ενέργειες μπορεί να προκαλέσει τραυματισμούς σώματος. Η εγκατάσταση, η ρύθμιση, και η συναρμολόγηση των εργαλείων αέρος μπορεί αν εκτελούνται μόνο από το εκμαθημένο προσωπικό με κατάλληλα προσόντα. Μην μεταβάλλετε το εργαλείο αέρος. Οι τροποποιήσεις μπορεί να μειώσουν αποτελεσματικότητας και το επίπεδο ασφαλείας, καθώς και να αυξήσουν τον κίνδυνο γα το χειριστή του εργαλείου. Μην απορρίπτετε τις οδηγίες ασφαλείας, πρέπει να τις μεταδίνετε στο χειριστή της συσκευής. Μην χρησιμοποιείτε το εργαλείο αέρος αν έχει βλάβη. Ό εργοδότης / χρήστης πρέπει να επικοινωνεί με τον κατασκευαστή του εργαλείου με σκοπό την αντικατάσταση της ονομαστικής πινακίδας κάθε φορά όπου αρμόζει.

GR

Κίνδυνοι σχετικά με εργασία

Χρήση της συσκευής μπορεί να εκθέτει το σώμα του χειριστή στον κίνδυνο ένεσης υπό υψηλή πίεση η επαφή με την υποπίεση. Μην κατευθύνετε την εισαγωγή λαδιού από τη δαξαμενή και την εισαγωγή του ανιχνευτή σους ανθρώπους και στα ζώα. Μην βάζετε την έξοδο και την είσοδο στο δέρμα. Πρέπει αν προσαρμόζετε κατάλληλα γάντια για προστασία χεριών. Ο χειριστής και το προσωπικό που εκτελεί τη συντήρηση πρέπει αν είναι φυσικά ικανοί να καταφέρουν την ποσότητας, το βάρος και την ισχύ του εργαλείου. Κρατάτε το εργαλείο σωστά. Πρέπει να είστε έτοιμοι για αντίδραση στις ομαλές ή ξαφνικές κινήσεις και να έχετε δύο χεριά διαθέσιμα. Διατηρείτε ισορροπία και την τοποθέτηση ποδιών που παρέχει την ασφάλεια. Πρέπει να απελευθερώσετε το κουμπί ξεκινήματος και σταματήματος σε περίπτωση διακοπής παροχής της ενέργειας. Χρησιμοποιείτε μόνο τα λιπαντικά που προτείνονται από τον κατασκευαστή. Αποφεύγετε θέσεις σώματος που δεν είναι άνετές και δεν επιτρέπουν να αντιδράτε στην ομαλή ή ξαφνική κίνηση της συσκευής.

Κίνδυνος από επαναλαμβανόμενες κινήσεις

Κατά τη χρήση του εργαλείο αέρος για τη ν εργασία που βασίζεται στην επανάληψη κινήσεων ο χειριστής εκθέτεται στη δυσφορία χεριών, βραχιόνων, ωμών, αυχένα ή άλλων μελών του σώματος. Σε περίπτωση χρήση του εργαλείου αέρος, ο χειριστής πρέπει να έχει την άνετη θέση σώματος που διασφαλίζει την κατάλληλη θέση ποδιών και να αποφεύγετε παράξενες θέσεις του σώματος ή τις θέσεις του σώματος που δεν παρουσιάζουν την ισορροπία. Ο χειριστής πρέπει αν αλλάζει τη θέση του σώματος κατά τν εργασία που διαρκεί πολλή ώρα. Αυτό βοηθάει να αποφύγει τη δυσφορία και την κόπωση. Αν ο χειριστής έχει τα συμπτώματα όπως: μόνιμη ή επαναληπτική δυσφορία, πόνος, παλμικός πόνος, αιμωδία, μούδιασμα, τσούξιμο ή σκληρότητα, δεν επιτρέπεται να τα αμελήσει, πρέπει όμως να το δηλώσει στον εργοδότη και να συμβουλευτεί με το γιατρό.

Κίνδυνοι σχετικά με αξεσουάρ

Αποσυνδέστε το εργαλείο από την πηγή τροφοδοσίας πριν από την ανταλλαγή του συναρμολογούμενου εργαλείου ή του αξεσουάρ. Χρησιμοποιείτε τα αξεσουάρ και τα αναλώσιμα υλικά μόνο με τις διαστάσεις και στους τύπους που προτείνονται από τον κατασκευαστή. Μην χρησιμοποιείτε σπασμένα ή παραμορφωμένα αξεσουάρ. Ελέγχετε τη κατάσταση των αξεσουάρ πριν από κάθε χρήση.

Κίνδυνος στον τόπο εργασίας

Ολισθήσεις, παραπατήματα, πτώσεις είναι κύριες αιτίες τραυματισμών. Αποφεύγετε ολισθηρές επιφάνειες που είναι συνέπεια της χρήσης του εργαλείου και τον κίνδυνο παραπατήματος λόγω των εξωτερικών εγκαταστάσεων. Είστε προσεκτικοί σε ένα άγνωστο περιβάλλον. Μπορεί να υπάρχουν κρυμμένοι κίνδυνοι όπως ηλεκτρισμός ή άλλες χρηστικές γραμμές. Το εργαλείο αέρος δεν προ- ορίζεται για χρήση στις ζώνες όπου υπάρχει κίνδυνος έκρηξης και δεν είναι μονωμένοι από την επαφή με την ηλεκτρική ενέργεια. Βεβαιωθείτε ότι δεν υπάρχει κανένα ηλεκτρικό καλώδιο, σωλήνες αερίου κλπ. που μπορούν να προκαλέσουν τον κίνδυνος σε περίπτωση βλάβης κατά τη χρήση του εργαλείου.

Κίνδυνος θορύβου

Η έκθεση στο ύψηλό επίπεδο θορύβου μπορεί να προκαλέσει μόνιμη και ανεπανόρθωτη απώλεια ακοής και άλλα προβλήματα όπως εμβοές (κουδούνισμα, βόμβος, σφρύριγμα ή χτύπημα στα αυτιά). Απαραίτητη είναι η αξιολόγηση κινδύνου και η εφαρμογή ανάλογων μέτρων ελέγχου αυτών των κινδύνων. Χρησιμοποιείτε τα μέσα προστασίας της ακοής σύμφωνα με τις οδηγίες του εργοδότη και σύμφωνα με τιε απαιτήσεις της ασφάλειας και της υγιεινής εργασίας. Πρέπει να εκτελέσετε τον χειρισμό και τη συντήρηση του εργαλείου αέρος σύμφωνα με τις προτάσεις που περιέχονται στις οδηγίες χρήσης γιατί έτσι μπορείτε να αποφύγετε μη ζητούμενη αύξηση του επιπέδου θορύβου. Πρέπει να εκτελείτε την επιλογή, τη συντήρηση και την αντικατάσταση των αναλώσιμων εξαρτημάτων της διάταξης σύμφωνα με τις οδηγίες χρήσης με σκοπό να μειώνετε αύξηση θορύβου. Αν το εργαλείο αέρος διαθέτει το σιγαστήρα, πάντα βεβαιώνετε ότι αυτός είναι κατάλληλα συναρμολογημένος κατά τη χρήση της συσκευής.

Πρόσθετες οδηγίες ασφαλείας σχετικά με τα εργαλεία αέρος

Ο αέρας υπό πίεση μπορεί να προκαλέσει σοβαρούς τραυματισμούς:

- πάντα κόβετε την τροφοδοσία αέρα, εκκενώνετε το ελαστικό σωλήνα και αποσυνδέετε το εργαλείο από την τροφοδοσία αέρα όταν: δεν χρησιμοποιείτε το εργαλεία, πριν από την αντικατάσταση των αξεσουάρ ή κατά τις επισκευές,

- ποτέ μην κατευθύνετε τον αέρα προς εσάς ή προς οποιονδήποτε άλλο.

Η σύγκρουση με τον ελαστικό σωλήνα μπορεί αν προκαλέσει σοβαρούς τραυματισμούς. Πάντα πρέπει να ελέγχετε για σπασμένου ή χαλαρούς ελαστικούς σωλήνες και συνδετήρες. Πρέπει να κατευθύνετε το κρύο αέρα μακριά από τα χέριά σας. Κάθε φορά όταν χρησιμοποιείται η σύνδεση γενικής χρήσεως με τάπα (συνδέσεις τύπου σιαγόνας), πρέπει να χρησιμοποιείτε τους προστατευτικούς πείρους και τους συνδετήρες προστασίας από τη δυνατότητα βλάβης των συνδέσεων μεταξύ των σωλήνων και μεταξύ των σωλήνων και του εργαλείου Μην υπερβαίνετε τη μέγιστη πίεση αέρα που ορίζεται για το εργαλείο. Ποτέ μην μετακινείτε ο εργαλείο κρατώντας τον ελαστικό σωλήνα.

ΟΡΟΙ ΧΡΗΣΗΣ

Ο συλλεκτήρας-απορροφητήρας μπορεί να χρησιμοποιείται μόνο για την εκχύλιση και προσωρινής συλλογής του λαδιού κινητήρα, του λαδιού μηχανισμού μετάδοσης κίνησης κλπ. από οχήματα και άλλες μηχανές με κινητήρα. Το προϊόν προορίζεται για εκχύλιση και προσωρινή συλλογή εύφλεκτων υγρών π.χ. βενζίνης, διαλυτικών, λαδιού μετάδοσης κίνησης, αλκοόλ κλπ. και καυστικών υγρών π.χ. υγρών φρένων.

GR

Πρέπει να βεβαιωθείτε ότι η πηγή συμπιεσμένου αέρα επιτρέπει την κατάλληλη πίεση εργασίας και να διασφαλίσει την απαιτούμενη ροή αέρα. Σε περίπτωση πάρα πολύ μεγάλης πίεσης αέρα τροφοδοσίας πρέπει να χρησιμοποιείτε το μειωτήρα μαζί με τη βαλβίδα ασφαλείας. Υπερβαίνοντας τη μέγιστη πίεση μπορείτε να προκαλέσετε ξαφνικό σπάσιμο του προϊόντος που αντλείτε και έτσι να προκαλέσετε σοβαρούς τραυματισμούς.

Το εργαλείο αέρος πρέπει να τροφοδοτείται από το σύστημα του φίλτρου και της διάταξης λίπανσης. Αυτό διασφαλίζει ταυτόχρονα την καθαριότητα και την ύγρανση του αέρα με λάδι. Η κατάσταση του φίλτρου πρέπει να ελέγχεται πριν από κάθε χρήση του και εναλλακτικά να καθαρίζετε το φίλτρο ή να συμπληρώνετε την ανεπάρκεια λαδιού στη διάταξη λίπανσης. Έτσι διασφαλίζετε την κατάλληλη χρήση του εργαλείου και αυξάνετε τη διάρκεια ζωής του.

Σε περίπτωση μεγάλων φορτώσεων μπορεί να γίνει η δύναμη αντίκρουσης με κατεύθυνση στο χειριστή της συσκευής. Πρέπει να έχετε τέτοια θέση σώματος κατά την εργασία, ώστε να αντιδράτε αυτές τις δυνάμεις.

Πάντα πρέπει να επιβεβαιώνεστε ότι όλα τα κλειδιά και τα εργαλεία που χρησιμοποιούντα για ρύθμιση, έχουν αφαιρεθεί πριν από την εργασία.

Χρησιμοποιείτε ενισχυμένα γυαλιά προστασία κατά ρύθμιση και χρήση του προϊόντος.

Πριν από κάθε χρήση πρέπει να ελέγχετε κάθε καλώδιο και προσαρμογέα για πιθανές διαρροές.

Πριν από σύνδεση στην πηγή συμπιεστή αέρα, επιβεβαιώνεστε ότι όλες τις βαλβίδες κι οι διακόπτες βρίσκονται στη θέση απενεργοποίησης – «OFF».

Μην υπερβαίνετε τη μέγιστη πίεσης αέρα 0,8 MPa / 0,18 MPa για απορρόφηση/εκκένωση της δεξαμενής.

Ποτέ μην υπερβαίνεται το φάσμα θερμοκρασιών λαδιού που προορίζεται για την εκχύλιση. Θερμοκρασία του λαδιού κινητήρα πριν από την απορρόφηση πρέπει να περιέχεται στο φάσμα από 40°C κι έως 60°C. Πάρα πολύ χαμηλή θερμοκρασία προκαλεί ότι τ λάδι είναι πάρα πολύ πυκνό με σκοπό να το απορροφάται αποτελεσματικά. Πάρα πολύ υψηλή θερμοκρασία μπορεί να βλάπτει εξαρτήματα του προϊόντος από πλαστικό και ακόμη να προκαλούν σημαντικά εγκαύματα.

Μη χρησιμοποιείτε αυτή τη μηχανή για τους σκοπούς που δεν αναφέρονται στις παρούσες οδηγίες χρήσης. Η εκχύλιση υγρών διαφορετικών από τα υγρά που αναφέρονται στις παρούσες οδηγίες χρήσης μπορεί να προκαλεί τραυματισμούς και πυρκαγιά και ακόμη να βλάπτει το προϊόν

Κατά την εκχύλιση του λαδιού από τον κινητήρας καύσης, ο κινητήρας δεν μπορεί να κινείται.

Πρέπει να είστε συμβατοί με τους τοπικές κανόνες διάθεση μεταχειρισμένου λαδιού. Το λάδι δεν είναι ουσία που είναι ουδέτερη για το φυσικό περιβάλλον. Μεταχειρισμένο λάδι κινητήρα πρέπει να διαθέτεται σωστά ή να ανακυκλώνεται/ Πρέπει να επικοινωνείτε με τις τοπικές αρχές σχετικά με απορρίμματα με σκοπό να λάβετε πληροφορίες για την ανακύκλωση. Ποτέ μη χρησιμοποιείτε το μεταχειρισμένο λάδι κινητήρα ξανά.

Κατά την εκχύλιση λαδιού μην πλησιάζετε φλόγα στη μηχανή, αποφεύγετε ακόμη δυνατές πηγές θερμότητας όπως θερμάστρες ή καυστήρες. Μην κατνίζετε κατά το χειρισμό της μηχανής.

ΧΕΙΡΙΣΜΟΣ ΠΡΟΪΟΝΤΟΣ

Προσοχή! Πριν αρχίζετε όλες τις εργασίες συναρμολόγησης ή αποσυναρμολόγησης πρέπει να βεβαιώνεστε ότι το προϊόν είναι αποσυνδεδεμένο από την τροφοδοσία με συμπιεσμένο αέρα. Πρέπει ακόμη να επιβεβαιώνεστε ότι η πίεση συγκεντρωμένη στη δεξαμενή του προϊόντος είναι απελευθερωμένη. Με σκοπό να το κάνετε πρέπει να ανοίγετε όλες τις βαλβίδες. Η βαλβίδα είναι πλήρως ανοιχτή αν ο μοχλός της είναι παράλληλος στη γραμμή της βαλβίδας. Αλλαγή θέσης του μοχλού στη θέση κάθετη προς τη γραμμή της βαλβίδας κλείνει τη βαλβίδα.

Η σπειρωτή σύνδεση πρέπει αν βιδώνεται με τη δύναμη όχι μεγαλύτερη από τη δύναμη που απαιτείται από τη στεγανότητας. Πάρα πολύ μεγάλο βίδωμα των σπειρωτών συνδέσεων μπορεί να βλάπτει τη στεγανοποίηση. Μπορείτε να χρησιμοποιείτε την ταινία PTFE γοα βελτίωση στεγανότητας των σπειρωτών συνδέσεων.

Συναρμολόγηση προϊόντος

Κατά προτεραιότητα πρέπει να βιδώνετε τη δεξαμενή ελέγχου στην κεντρική δεξαμενή. Πρέπει να βιδώνετε τη σφαιρική βαλβίδα από κάτω της δεξαμενή στην εισαγωγή της κεντρική δεξαμενή (II). Στην εισαγωγή της δεξαμενή ελέγχου βιδώνετε το ελαστικό σωλήνα με την άκρη προορισμένη στη συναρμολόγηση των ανιχνευτών (III).

Χαλαρώνετε τη βίδα στερέωσης του σωλήνα που συνδέει την κεντρική δεξαμενή με τη λεκάνη και τοποθετείτε το σωλήνα ώστε η έξοδό του βρίσκεται πάνω από τη δεξαμενή ελέγχου και στη συνέχεια βιδώνετε τη βίδα στερέωσης με σκοπό να μπλοκάρετε το σωλήνα που βγαίνει έξω (IV). Στη εισαγωγή του σωλήνα βιδώνετε τη λεκάνη (IV).

Βιδώνετε το μανόμετρο στην εισαγωγή αέρα στη δεξαμενή ελέγχου (VI).

Στο συνδετήρα της κεντρική δεξαμενής βάζετε το δίσκο (VII). Το δίσκο επιτρέπει τη προσωρινή φύλαξη των ταπών των λεκανών λαδιού κατά την εκχύλιση λαδιού.

Στους επιδέσμους της πλευρικής άκρης της κεντρικής δεξαμενής τοποθετείτε τη λαβή των ανιχνευτών εκχύλισης και στη συνέχεια τοποθετείτε μέσα στη λαβή του ανιχνευτές (VIII).

Σύνδεση στο σύστημα αέρος

Ανεξάρτητα από το γεγονός ότι η πηγή συμπιεσμένου αέρα συνδέεται με το σκοπό την εκχύλιση λαδιού ή εκκένωση της κεντρική δεξαμενή, πρέπει να συνδέετε τη συσκευή το εργαλείο σύμφωνα με την εικόνα (IX). Η εικόνα παρουσιάζει την προτεινόμενη μέθοδος σύνδεσης του εργαλείου στο σύστημα αέρος. Η παρουσιασμένης méθοδος διασφαλίζει την πιο αποτελεσματική χρήση της συσκευής και αυξάνει τη διάρκεια ζωής της συσκευής.

GR

Τοποθετήστε μερικές σταγόνες λαδιού για τα εργαλεία αέροε με την ιξώδες SAE 10 στο στόμιο αέρα.

Η απόδοση του εργαλείου μπορεί να ρυθμιστεί με αλλαγή της πίεσης του αέρα που τροφοδοτεί το εργαλείο.

Μην υπερβαίνετε τη μέγιστη πίεση αέρα που ορίζεται για το εργαλείο στον πίνακα τεχνικών στοιχείων/

Συνδέστε το εργαλείο στο σύστημα αέρος χρησιμοποιώντας το σωλήνα με την εσωτερική διάμετρο 10 mm / 3/8". Βεβαιωθείτε ότι η αντοχή του σωλήνα είναι τουλάχιστον 1,38 MPa

Εκχύλιση λαδιού με τη μέθοδο υποπίεσης

Βεβαιώνεστε ότι η βαλβίδα του ανιχνευτή στη άκρη του ελαστικού σωλήνα είναι κλειστή και στη συνέχεια συνδέετε σε αυτό τον επιλεγμένο ανιχνευτή εκχύλισης. Βγάζετε το κάλυμμα και στη συνέχεια βάζετε τη σύνδεση του ανιχνευτή εκχύλισης.

Οι ανιχνευτές από πλαστικό μπορεί να παραμορφώνονται έως συγκεκριμένο όριο και αυτό μπορεί να είναι χρήσιμο όταν υπάρχει ανάγκη πρόσβασης στα άκρη της δεξαμενή λαδιού. Πρέπει όμως να αποφεύγετε σπάσιμο των ανιχνευτών γιατί ατό μπορεί αν μπλοκάρει τον ανιχνευτή και να το βλάπτει μόνιμα Οι μεταλλικοί ανιχνευτές δεν επιτρέπεται να παραμορφώνονται.

Βεβαιώνεστε ότι η βαλβίδα κάτω από τη δεξαμενή ελέγχου είναι κλειστή.

Βεβαιώνεστε ότι η βαλβίδα κάτω από την κεντρική δεξαμενή είναι κλειστή.

Ρυθμίζετε τη πίεση στην πηγή συμπιεσμένου αέρα με σκοπό να μην υπερβαίνει τη μέγιστη πίεση εκχύλισης που αναφέρεται στον πίνακα με τεχνικά χαρακτηριστικά.

Συνδέετε την πηγή συμπιεσμένου αέρα στη δεξαμενή ελέγχου (XI), στη συνέχεια αρχίζετε να τροφοδοτείτε τη δεξαμενή ελέγχου με τον αέρα που προκαλεί την υποπίεσης στη δεξαμενή ελέγχου. Πρέπει να παρατηρείτε τις ενδείξεις του μανόμετρου. Αν το βέλος είναι στο κίτρινο πεδίο της κλίμακα του μανόμετρου, πρέπει αν σταματάτε την τροφοδοσία αέρα στη δεξαμενή ελέγχου.

Τοποθετείτε τον ανιχνευτή στη δεξαμενή από την οποία εκχυλίζεται το λάδι και στη συνέχεια ανοίγετε τη βαλβίδα του ανιχνευτή. Η υποπίεση στη δεξαμενή ελέγχου προκαλεί την εκχύλιση λαδιού.

Παρατηρείτε την κλίμακα, η στάθμη λαδιού δεν επιτρέπεται να υπερβαίνει τη γραμμή με την επισήμανση «STOP». Αν η στάθμη λαδιού στη δεξαμενή ελέγχου πλησιάζει σε αυτή τν γραμμή, πρέπει να βγάζετε τον ανιχνευτή από τη δεξαμενή λαδιού και να επιτρέπεται να εξισώνουν οι πιέσεις μέσα στη δεξαμενή λαδιού. Στ συνέχεια κλείνετε τη βαλβίδα του ανιχνευτή και ανοίγετε τη βαλβίδα κάτω από τηη κεντρική δεξαμενή και αυτό προκαλεί ότι το περιεχόμενο της δεξαμενή ελέγχου χύνεται στην κεντρική δεξαμενή. Κατά εκκένωση της δεξαμενή ελέγχου πρέπει να κλείνετε τη βαλβίδα κάτω από τη δεξαμενή ελέγχου.

Αν η υποπίεση που έχει δημιουργηθεί δεν επιτρέπει την εκχύλιση 'όλου του λαδιού από τη δεξαμενή, πρέπει να κλείνετε τη βαλβίδα του ανιχνευτή, να επαναλαμβάνετε τη διαδικασία δημιουργία της υποπίεσης στη δεξαμενή ελέγχου και στη συνέχεια να ανανεώνετε την επομένως λαδιού.

Δεν υπάρχει ανάγκη να εκκενώνετε τη δεξαμενή ελέγχου κατά δημιοπυργία της υποπίεσης, αλλά αυτό προτείνεται λόγω μεγαλύτερης απόδοσης της εκχύλισης λαδιού σε περίπτωση κενής δεξαμενή ελέγχου.

Εκχύλιση λαδιού με τη μέθοδο βαρύτητας

Σε αυτή τη μέθοδο δεν χρησιμοποιείται η δεξαμενή ελέγχου και η πηγή συμπιεσμένου αέρα.

Βεβαιώνεστε ότι η βαλβίδα της λεκάνης κάτω της είναι κλειστή. Βεβαιώνεστε ότι η βαλβίδα κάτω από την κεντρική δεξαμενή είναι κλειστή. Στη συνέχεια τοποθετείτε το εργαλείο ώστε η λεκάνη βρίσκεται κάτω από την έξοδο λαδιού από τη δεξαμενή. Ανοίγετε την έξοδο λαδιού και επιτρέπτετε να βγαίνει το λάδι από τη λεκάνη. Αφού εκκενώσετε τη δεξαμενή, κλείνετε την έξοδο λαδιού, ανοίγετε τη βαλβίδα της λεκάνης και επιτρέπτετε το λάδι να εκρέει από τη λεκάνη στην κεντρική δεξαμενή. Αφού εκκενώσετε τη λεκάνη, κλείνετε τη βαλβίδα λεκάνης.

Εκκένωση κεντρικής δεξαμενής

Προσοχή! Πριν από την εκκένωση της κεντρική δεξαμενής πρέπει να επιβεβαιώνεστε ότι η βαλβίδα κάτω από τη δεξαμενή ελέγχου και η βαλβίδα λεκάνης είναι κλειστές. Αντίθετα, η εκκένωση της κεντρικής δεξαμενής μπορεί να αποτύχει και το λάδι που είναι συγκεντρωμένο στην κεντρική δεξαμενή μπορεί να βγαίνει στη λεκάνη και/ή τη δεξαμενή ελέγχου.

Η κεντρική δεξαμενή έχει το δείκτη στάθμης λαδιού που είναι συναρμολογημένος στην πλευρική επιφάνεια. Αν το λάδι επιτυγχάνει την επάνω άκρη του δείκτη, πρέπει να εκκενώνετε την κεντρική δεξαμενή.

Συναρμολογείτε την άκρη του σωλήνα εκκένωσης στη δεξαμενή, στην οποία χύνεται το λάδι από την κεντρική δεξαμενή.

Ρυθμίζετε τη πίεση στην πηγή συμπιεσμένου αέρα με σκοπό να μην υπερβαίνει τη μέγιστη πίεση εκκένωσης της δεξαμενής που αναφέρεται στον πίνακα με τεχνικά χαρακτηριστικά.

Επιβεβαιώνεστε ότι η βαλβίδα της εισαγωγής αέρα στη δεξαμενή είναι κλειστή και στη συνέχεια συνδέετε στην εισαγωγή αέρα την πηγή συμπιεσμένου αέρα (XII).

Ανοίγετε τη βαλβίδα της κεντρική βαλβίδα αν η άκρη του σωλήνα εκκένωσης της δεξαμενής είναι κάτω από τη στάθμη λαδιού, το λάδι μόνο του εκρέει από την κεντρική δεξαμενή σύμφωνα κε το νόμο των συγκοινωνούντων δοχείων. Ανοίγετε τη βαλβίδα της εισαγωγής αέρα στην κεντρική δεξαμενή, ο συμπιεσμένος αέρα που μπαίνει στην κεντρική δεξαμενή ωθεί το λάδι που βρίσκεται μέσα της. Αφού το λάδι σταματήσει να εκρέει από την κεντρική δεξαμενή, πρέπει να κλείνετε τη βαλβίδα εισαγωγής αέρα αποσυνδέετε την πηγή συμπιεσμένου αέρα και στη συνέχεια περιμένετε να απελευθερωθεί η πίεση του αέρα που εισάχθηκε στη δεξαμενή και κλείνετε τη βαλβίδα της κεντρικής δεξαμενής.

Η κεντρική δεξαμενή διαθέτει τη βαλβίδα ασφαλείας η οποία σε περίπτωση υπέρβασης της οριακής τιμής πίεσης της σχετικής δεξαμενή, απελευθερώνει τη υπερβολική πίεση αέρα. Μπορείτε να ανυψώνετε τη βαλβίδα ακόμη με το χέρι (ΧΙΙΙ) προκαλώντας την εξίσωση πίεσης στη κεντρική δεξαμενή.

ΣΥΝΤΗΡΗΣΗ, ΜΕΤΑΦΟΡΑ ΚΑΙ ΦΥΛΑΞΗ

Καθαρίζετε τις εξωτερικές επιφάνειες το προϊόντος με χρήση αραιωμένου καθαριστικού μέσου με νερό το οποίο προορίζεται για αφαίρεση των υπολειμμάτων του λαδιού κινητήρα.. Μην χρησιμοποιείτε εύφλεκτά καθαριστικά μέσα, διαλυτικά, βενζίνη ή αλκοόλ. Μη χρησιμοποιείτε καιστικά μέσα ή μέσα τριβής. Καθαρίζετε τη λεκάνη όπως και άλλες επιφάνειες.

Ξεπλύνετε το εσωτερικό χώρο του προϊόντος τουλάχιστον μια φορά κάθε έξι μήνες με καθαριστικό μέσο με νερό, χρησιμοποιώντας τη μέθοδο υποπίεσης ή βαρύτητας. Έτσι επιτρέπεται τη αφαίρεση ακαθαρσιών που διαπέρασαν στη δεξαμενή μαζί με το μεταχειρισμένο λάδι.

Μεταφέρετε το προϊόν σε μικρές αποστάσεις π.χ. μέσα στο χώρο του συνεργείου χρησιμοποιώντας τους τροχούς του προϊόντος. Σε περίπτωση μεταφοράς σε μεγαλύτερες αποστάσεις, καθαρίζετε, αποσυναρμολογείτε και μεταφέρετε το προϊόν στις συσκευασίες εργοστασίου. Ανεξάρτητα από την απόσταση, το προϊόν πάντα μεταφέρεται αποσυνδεδεμένο από την πηγή συμπιεσμένου αέρα και εξισωμένη πίεση σε δύο δεξαμενής.

Το προϊόν πάντα φυλάσσεται αποσυνδεδεμένο από την πηγή συμπιεσμένου αέρα και εξισωμένη πίεση σε δύο δεξαμενής. Πρέπει να εκκενώνετε και να καθαρίζετε τις δεξαμενές και τη λεκάνη με σκοπό τη φύλαξη. Φυλάσσετε το προϊόν συναρμολογημένο και αποσυναρμολογημένο. Φυλάσσετε το προϊόν στους τόπους που δεν παρέχουν σύμβασης στους τρίτους, ειδικά στα παιδιά. Ο τόπος φύλαξης πρέπει να προστατεύεται από την επίδραση υχηλών θερμοκρασιών, άμεση δράση ηλιακής ακτινοβολίας και ακόμη να διασφαλίζει καλό εξαερισμό με σκοπό να μην πυκνωθεί υδρατμός στο προϊόν.
