ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Ecodan PUZ-SWM100VAA MITSUBISHI

ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ ΕΓΚΑΤΑΣΤΑΣΗΣ

ΓΙΑ ΑΥΤΟΝ ΠΟΥ ΚΑΝΕΙ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ

Για σωστή και ασφαλή χρήση, διαβάστε προσεκτικά αυτό το εγχειρίδιο καθώς και το εγχειρίδιο εγκατάστασης της εσωτερικής μονάδας, προτού εγκαταστήσετε την εξωτερική μονάδα. Η γλώσσα του πρωτοτύπου είναι η αγγλική. Οι εκδόσεις άλλων γλωσσών είναι μεταφράσεις του πρωτοτύπου.

el Metaßeite stov parapávω istótopo για va kateβάσετε εγχερίδια. Επιλέξτε το όνομα του μοντέλου και, στη συνέχεια, τη γλώσσα.

1. Προφυλακτικά Μέτρα Ασφαλείας.... 1

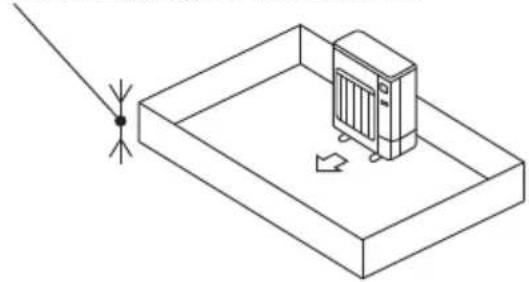

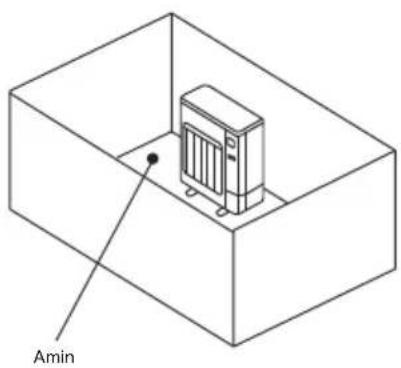

2. Χώρος εγκατάστασης....9

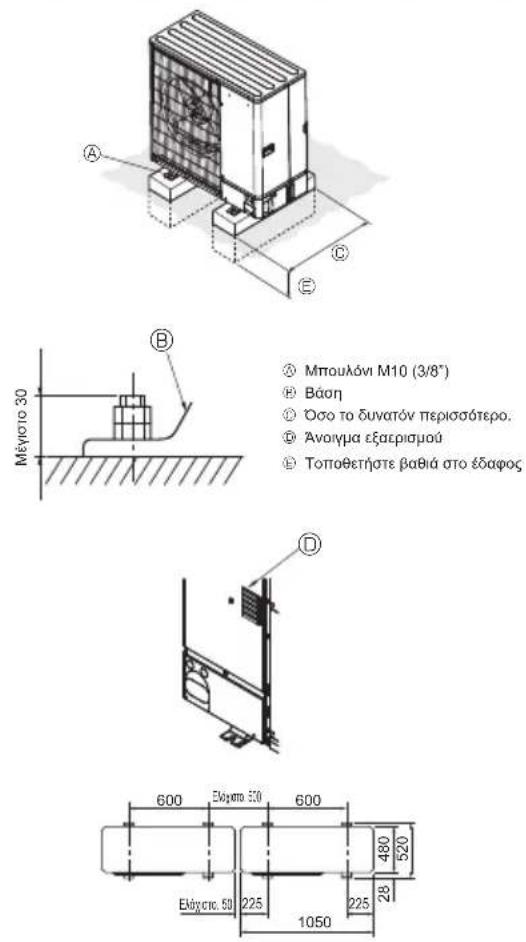

3. Εγκατάσταση της εξωτερικής μονάδας....12

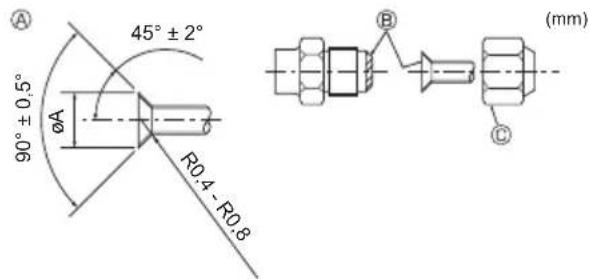

4. Εγκατάσταση της σωλήνωσης ψυκτικού υγρού ....13
5. Εργασίες Σωληνώσεων Αποχέτευσης ....18

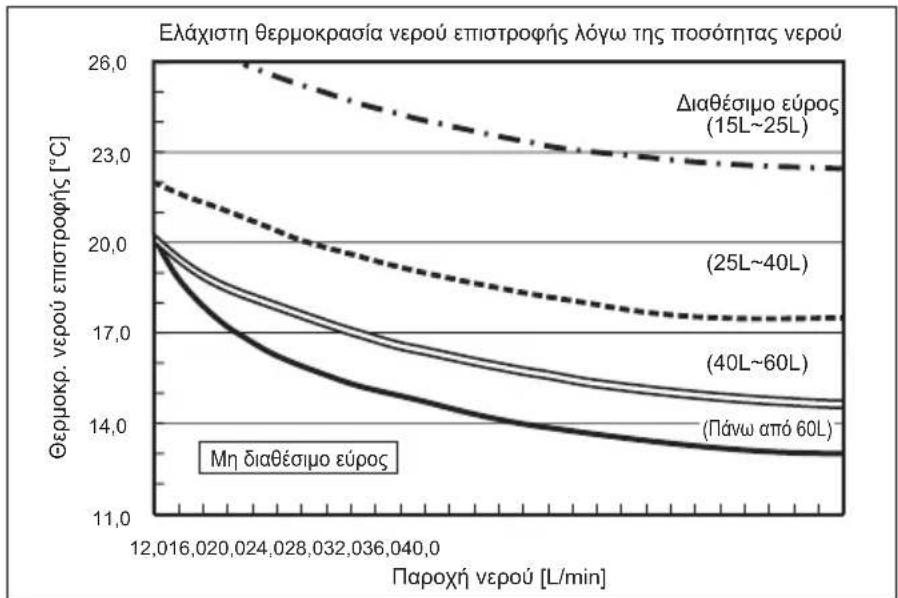

6. Εργασίες σωληνώσεων νερού....18

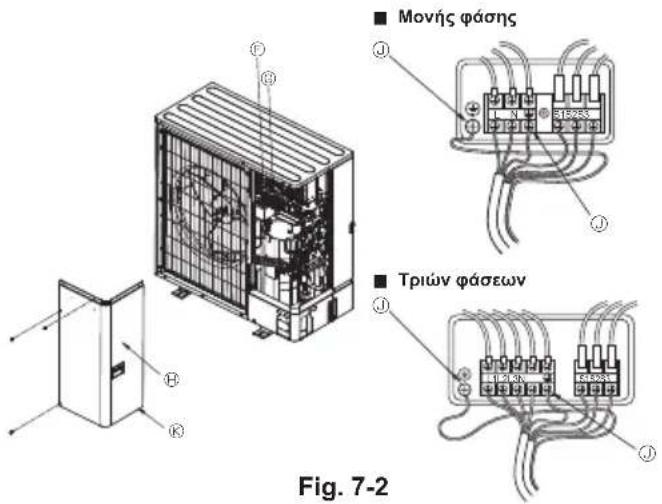

7. Ηλεκτρικές εργασίες 22

8. Δοκιμαστική λειτουργία......24
9. Ειδικές λειτουργίες....24
10. Έλεγχος συστήματος....25
11. Προδιαγραφές 26

Σημείωση: Το σύμβολο αυτό αφορά μόνο τις χώρες της ΕΕ.

Αποτελεί το σύμβολο σήμανσης της Οδηγίας 2012/19/ΕΕ Άρθρο 14 “Ενημέρωση των χρηστών” και Παράρτημα ΙΧ.

Το προϊόν MITSUBISHI ELECTRIC που διαθέτετε είναι σχεδιασμένο και κατασκευασμένο από υλικά και εξαρτήματα υψηλής ποιότητας, τα οποία μπορούν να ανακυκλωθούν και να χρησιμοποιηθούν ξανά.

Το σύμβολο αυτό σημαίνει ότι ο ηλεκτρολογικός και ηλεκτρικός εξοπλισμός, στο τέλος της διάρκειας ζωής του, θα πρέπει να απορριφτεί ξεχωριστά από τα υπόλοιπα οικιακά απορρίμματά σας.

Παρακαλούμε διαθέστε (εξαλείψτε) τον εξοπλισμό αυτό στον τοπικό σας κοινοτικό κέντρο συλλογής/ανακύκλωσης απορριμμάτων.

Στην Ευρωπαϊκή Ένωση υπάρχουν ξεχωριστά συστήματα συλλογής για τα χρησιμοποιημένα ηλεκτρολογικά και ηλεκτρικά προϊόντα.

Βοηθήστε μας να προστατεύσουμε το περιβάλλον στο οποίο ζούμε!

ΠΡΟΣΟΧΗ:

• To R32 δεν πρέπει να διαχέεται στην ατμόσφαιρα:

1. Προφυλακτικά Μέτρα Ασφαλείας

▶ Πριν κάνετε την εγκατάσταση της μονάδας, βεβαιωθείτε ότι διαβάσατε όλα τα “Προφυλακτικά Μέτρα Ασφαλείας”.
▶ Πριν κάνετε τη σύνδεση στο σύστημα, παρακαλούμε να αναφέρετε ή να ζητήσετε επιβεβαίωση από τον αρμόδιο οργανισμό ανεφοδιασμού.
▶ Εξοπλισμός συμβατός προς το πρότυπο IEC/EN 61000-3-12 (PUZ-SWM·VAA/PUZ-SHWM·VAA)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

Περιγράφει τα μέτρα ασφαλείας που πρέπει να λαμβάνονται για την πρόληψη του κινδύνου τραυματισμού ή και θανάτου του χρήστη.

ΠΡΟΣΟΧΗ:

Περιγράφει προφυλακτικά μέτρα που πρέπει να λαμβάνονται για ν'αποφεύγεται βλάβη στη μονάδα.

Αφού ολοκληρωθούν οι εργασίες για την εγκατάσταση, περιγράψτε στον πελάτη τα “Προφυλακτικά Μέτρα Ασφαλείας”, τη χρήση και τη συντήρηση της μονάδας σύμφωνα με τις πληροφορίες στο Εγχειρίδιο Λειτουργίας και εκτελέστη δοκιμαστική λειτουργία για να σιγουρευτείτε ότι η μονάδα λειτουργεί κανονικά. Το Εγχειρίδιο Εγκατάστασης και το Εγχειρίδιο Λειτουργίας πρέπει να δοθούν στο χρήστη για αναφορά. Τα εγχειρίδια αυτά πρέπει να δίνονται και στους επόμενους χρήστες της μονάδας.

: Δείχνει μέρος της συσκευής που πρέπει να γειώνεται.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

Διαβάζετε προσεχτικά τις ετικέτες που είναι κολλημένες πάνω στην κύρια μονάδα.

© : Υποδεικνύει προειδοποιήσεις και επισημάνσεις προσοχής κατά τη χρήση του ψυκτικού R32.

ΣΥΜΒΟΛΑ ΠΟΥ ΕΜΦΑΝΙΖΟΝΤΑΙ ΣΤΗ ΜΟΝΑΔΑ

	ΠΡΟΕΙΔΟΠΟΙΗΣΗ(Κίνδυνος πυρκαγιάς)	Αυτό το σύμβολο αφορά μόνο το ψυκτικό υγρό R32. Ο τύπος του ψυκτικού υγρού αναγράφεται στην πινακίδα της εξωτερικής μονάδας.Σε περίπτωση που ο τύπος του ψυκτικού υγρού είναι R32, αυτή η μονάδα χρησιμοποιεί εύφλεκτο ψυκτικό υγρό.Αν το ψυκτικό υγρό διαρρεύσει και έρθει σε επαφή με φωτιά ή πηγή θερμότητας, θα δημιουργηθεί επικίνδυνο αέριο και υπάρχει κίνδυνος πρόκλησης πυρκαγιάς.
	Διαβάστε προσεκτικά το ΕΓΧΕΙΡΙΔΙΟ ΛΕΙΤΟΥΡΓΙΑΣ πριν από τη χρήση.
	Το προσωπικό συντήρησης θα πρέπει να διαβάσει προσεκτικά το ΕΓΧΕΙΡΙΔΙΟ ΛΕΙΤΟΥΡΓΙΑΣ και το ΕΓΧΕΙΡΙΔΙΟ ΕΓΚΑΤΑΣΤΑΣΗΣ πριν από τη χρήση.
	Περισσότερες πληροφορίες θα βρείτε στο ΕΓΧΕΙΡΙΔΙΟ ΛΕΙΤΟΥΡΓΙΑΣ, στο ΕΓΧΕΙΡΙΔΙΟ ΕΓΚΑΤΑΣΤΑΣΗΣ και στα υπόλοιπα σχετικά έγγραφα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Η εγκατάσταση της μονάδας δεν πρέπει να γίνεται από το χρήστη. Ζητήστε από τον αντιπρόσωπο ή από εξουσιοδοτημένο τεχνικό να εγκαταστήσει τη μονάδα. Αν η εγκατάσταση της μονάδας δεν γίνει σωστά, μπορεί να προκληθεί διαρροή νερού, ηλεκτροπληξία ή πυρκαγιά.
• Για τις εργασίες εγκατάστασης, ακολουθήστε τις οδηγίες που υπάρχουν στο Εγχειρίδιο Εγκατάστασης και χρησιμοποιήστε τα κατάλληλα εργαλεία και τα εξαρτήματα σωλήνων που είναι ειδικά κατασκευασμένα για χρήση με το ψυκτικό R32.

Το ψυκτικό R32 στο σύστημα HFC βρίσκεται υπό 1,6 φορές μεγαλύτερη πίεση από την πίεση των κοινών ψυκτικών. Αν χρησιμοποιηθούν εξαρτήματα σωλήνων που δεν προορίζονται για χρήση με το ψυκτικό R32 και η εγκατάσταση της μονάδας δεν γίνει σωστά, οι σωλήνες μπορεί να σπάσουν και να προκαλέσουν ζημιές ή τραυματισμούς. Επίσης, μπορεί να προκληθεί διαρροή νερού, ηλεκτροπληξία ή πυρκαγιά.

- Κατά την εγκατάσταση της μονάδας, χρησιμοποιείτε κατάλληλο προστατευτικό εξοπλισμό και εργαλεία για λόγους ασφαλείας. Σε αντίθετη περίπτωση, θα μπορούσαν να προκληθούν τραυματισμοί.

• Η εγκατάσταση της μονάδας πρέπει να γίνει σύμφωνα με τις οδηγίες προκειμένου να ελαχιστοποιηθεί ο κίνδυνος ζημιάς από σεισμούς, τυφώνες ή δυνατούς ανέμους. Όταν η μονάδα δεν είναι σωστά εγκατεστημένη, μπορεί να πέσει και να προκαλέσει ζημιά ή τραυματισμό.
• Η μονάδα πρέπει να εγκατασταθεί και να στερεωθεί καλά σε μια επιφάνεια που μπορεί να αντέξει το βάρος της. Αν η μονάδα τοποθετηθεί σε ασταθή επιφάνεια, μπορεί να πέσει και να προκαλέσει τραυματισμούς.
  • Αν το κλιματιστικό πρόκειται να εγκατασταθεί σε μικρό χώρο, πρέπει να ληφθούν μέτρα προκειμένου να αποτραπεί η συγκέντρωση ψυκτικού στο δωμάτιο επάνω από το όριο ασφαλείας σε περίπτωση που σημειωθεί διαρροή. Συμβουλευτείτε τον αντιπρόσωπο για τα κατάλληλα μέτρα που πρέπει να λάβετε προκειμένου να αποτρέψετε την υπέρβαση των ορίων ασφαλείας όσον αφορά τη συγκέντρωση ψυκτικού. Αν σημειωθεί διαρροή ψυκτικού και υπέρβαση του ορίου συγκέντρωσης, υπάρχει σοβαρός κίνδυνος για την υγεία εξαιτίας της έλλειψης οξυγόνου στο δωμάτιο.
• Αερίστε το χώρο σε περίπτωση διαρροής ψυκτικού κατά τη λειτουργία της μονάδας. Αν το ψυκτικό έρθει σε επαφή με φλόγα, θα απελευθερωθούν δηλητηριώδη αέρια.
• Όλες οι ηλεκτρικές εργασίες πρέπει να εκτελούνται από εκπαιδευμένο τεχνικό και σύμφωνα με τους τοπικούς κανονισμούς και τις οδηγίες που δίνονται σε αυτό το εγχειρίδιο. Τα κλιματιστικά πρέπει να τροφοδοτούνται από ξεχωριστές γραμμές και να χρησιμοποιείται η σωστή τάση καθώς και οι κατάλληλοι ασφαλειοδιακόπτες. Οι γραμμές τροφοδοσίας με ανεπαρκή ισχύ ή οι εσφαλμένες ηλεκτρικές συνδέσεις μπορεί να προκαλέσουν ηλεκτροπληξία ή πυρκαγιά.
• Η παρούσα συσκευή προορίζεται για χρήση από εξειδικευμένους ή εκπαιδευμένους χρήστες σε καταστήματα, στην ελαφρά βιομηχανία και σε φάρμες ή για εμπορική χρήση από μη εξειδικευμένους χρήστες.
• Χρησιμοποιήστε φωσφορούχο κρατέρωμα C1220 για τη σύνδεση των σωληνώσεων ψυκτικού, όταν έχετε χαλκοσωλήνες και σωλήνες κράματος χαλκού χωρίς ενώσεις. Αν η σύνδεση των σωληνώσεων δεν γίνει σωστά, η μονάδα δεν θα είναι κατάλληλα γειωμένη και μπορεί να προκληθεί ηλεκτροπληξία.
• Χρησιμοποιείτε μόνο τα συνιστώμενα καλώδια για την καλωδίωση. Οι συνδέσεις της καλωδίωσης πρέπει να γίνονται σωστά χωρίς να ασκείται πίεση στις συνδέσεις των τερματικών. Επίσης, ποτέ μη συγκολλήσετε τα καλώδια για την καλωδίωση (εκτός αν αναφέρεται διαφορετικά σε αυτό το έγγραφο). Σε περίπτωση που δεν ακολουθήσετε αυτές τις οδηγίες μπορεί να προκληθεί υπερθέρμανση ή πυρκαγιά.
• Εάν το καλώδιο τροφοδοσίας έχει υποστεί ζημιά, πρέπει να αντικατασταθεί από τον κατασκευαστή, τον αντιπρόσωπο σέρβις ή παρόμοια καταρτισμένο τεχνικό για να αποφευχθεί ενδεχόμενος κίνδυνος.
• Η συσκευή πρέπει να εγκατασταθεί σύμφωνα με τους εθνικούς κανονισμούς περί καλωδίωσης.
• Το κάλυμμα της πλακέτας ακροδεκτών της εξωτερικής μονάδας πρέπει να είναι καλά στερεωμένο στη θέση του. Αν το κάλυμμα δεν τοποθετηθεί σωστά και εισχωρήσει στη μονάδα σκόνη και υγρασία, μπορεί να προκληθεί ηλεκτροπληξία ή πυρκαγιά.
• Κατά την εγκατάσταση ή τη μετακίνηση της εξωτερικής μονάδας, χρησιμοποιείτε μονό το συνιστώμενο ψυκτικό (R32) για την πλήρωση των γραμμών ψυκτικού. Μην το αναμιγνύετε με άλλο ψυκτικό μέσο και μην αφήνετε τον αέρα να παραμένει μέσα στις γραμμές. Εάν αναμιχθεί αέρας με το ψυκτικό, ενδέχεται να προκαλέσει ασυνήθιστα υψηλή πίεση στη γραμμή ψυκτικού, με ενδεχόμενο έκρηξης και άλλους κινδύνους.

Η χρήση ψυκτικού διαφορετικού από αυτό που καθορίζεται για το σύστημα θα προκαλέσει μηχανική βλάβη ή δυσλειτουργία του συστήματος ή ζημιά στο σύστημα. Στη χειρότερη περίπτωση, μια τέτοια ενέργεια ενδέχεται να υπονομεύσει την ασφάλεια του προϊόντος.

• Χρησιμοποιείτε μόνο εγκεκριμένα εξαρτήματα από την Mitsubishi Electric και για την εγκατάστασή τους καλέστε τον αντιπρόσωπο ή εξουσιοδοτημένο τεχνικό. Αν τα εξαρτήματα δεν εγκατασταθούν σωστά, μπορεί να προκληθεί διαρροή νερού, ηλεκτροπληξία ή πυρκαγιά.
• Μην επιχειρήσετε να τροποποιήσετε τη μονάδα. Απευθυν- θείτε στον αντιπρόσωπο για εργασίες επισκευής. Αν οι τρο- ποποιήσεις ή οι επισκευές δεν εκτελεστούν σωστά, μπορεί να προκύψει διαρροή νερού, ηλεκτροπληξία ή πυρκαγιά.
• Ο χρήστης δεν πρέπει ποτέ να επιχειρήσει να επισκευάσει τη μονάδα ή να τη μεταφέρει σε άλλη θέση χωρίς τη βοήθεια ειδικού προσωπικού. Αν η μονάδα δεν εγκατασταθεί σωστά, μπορεί να προκληθεί διαρροή νερού, ηλεκτροπληξία ή πυρκαγιά. Αν η εξωτερική μονάδα πρέπει να επισκευαστεί ή να μεταφερθεί, ζητήστε τη βοήθεια του αντιπροσώπου ή ενός εκπαιδευμένου τεχνικού.
• Αφού ολοκληρωθεί η εγκατάσταση, ελέγξτε για τυχόν διαρροές ψυκτικού. Αν υπάρχει διαρροή ψυκτικού στο δωμάτιο και έρθει σε επαφή με τη φλόγα μιας ηλεκτρικής θερμάστρας ή μιας φορητής εστίας μαγειρέματος, υπάρχει κίνδυνος να απελευθερωθούν δηλητηριώδη αέρια.
• Κατά το άνοιγμα ή το κλείσιμο της βαλβίδας σε θερμοκρασίες κάτω από το μηδέν, μπορεί να προκληθεί ανάβλυση ψυκτικού μέσα από το κενό μεταξύ του στελέχους και του σώματος της βαλβίδας, που μπορεί να οδηγήσει σε τραυματισμούς.
• Για την επιτάχυνση της διαδικασίας απόψυξης ή τον καθαρισμό, μη χρησιμοποιείτε άλλα μέσα από αυτά που συνιστά ο κατασκευαστής.
• Η συσκευή πρέπει να αποθηκεύεται σε χώρο όπου δεν υπάρχουν πηγές ανάφλεξης σε συνεχή λει- τουργία (για παράδειγμα: γυμνές φλόγες, ενεργή συσκευή αερίου ή ενεργό ηλεκτρικό αερόθερμο).
  • Μην τρυπάτε ή καίτε τη συσκευή.
• Έχετε υπόψη ότι τα ψυκτικά υγρά ενδέχεται να είναι άσμα.
  Η σωλήνωση πρέπει να προστατεύεται από υλικές ζημιές.
• Η σωλήνωση πρέπει να διατηρείται στο ελάχιστο μήκος.
  • Πρέπει να τηρούνται οι εθνικοί κανονισμοί σχετικά με το αέριο.
• Μη φράζετε τα απαιτούμενα ανοίγματα αερισμού.
  © Μην χρησιμοποιείτε συγκολλητικό κράμα χαμηλής θερμοκρασίας σε περίπτωση συγκόλλησης των σωλήνων ψυκτικού.
  Όταν εκτελείτε εργασίες ετερογενούς συγκόλλησης, βεβαιωθείτε ότι το δωμάτιο αερίζεται επαρκώς. Βεβαιωθείτε ότι δεν υπάρχουν κοντά επικίνδυνα ή εύφλεκτα υλικά. Όταν εκτελείτε εργασίες σε κλειστό δωμάτιο, μικρό δωμάτιο ή παρόμοιο χώρο, βεβαιωθείτε ότι δεν υπάρχουν διαρροές ψυκτικού προτού εκτελέσετε την εργασία. Εάν διαρρεύσει και συσσωρευτεί ψυκτικό, μπορεί να αναφλεγεί ή να εκλυθούν δηλητηριώδη αέρια.
  Η συσκευή πρέπει να φυλάσσεται σε καλά αεριζόμενο χώρο, όπου το μέγεθος του δωματίου αντιστοιχεί στο εμβαδόν του δωματίου που έχει καθοριστεί για τη λειτουργία.
  © Κρατήστε μακριά συσκευές καύσης αερίου, ηλεκτρικές θερμάστρες και άλλες πηγές φωτιάς (πηγές ανάφλεξης) από τον χώρο όπου πρόκειται να πραγματοποιηθούν εργασίες εγκατάστασης, επισκευής και άλλες εργασίες στην εξωτερική μονάδα. Αν το ψυκτικό έρθει σε επαφή με φλόγα, θα εκλυθούν δηλητηριώδη αέρια.
  © Μην καπνίζετε κατά τη διάρκεια των εργασιών και της μεταφοράς.

1.1. Προετοιμασία για την εγκατάσταση

ΠΡΟΣΟΧΗ:

• Μην χρησιμοποιείτε τη μονάδα σε ασυνήθιστους χώρους. Αν η εξωτερική μονάδα εγκατασταθεί σε χώρους όπου υπάρχουν ατμοί, πτητικό λάδι (συμπεριλαμβανομένων των λαδιών μηχανημάτων) ή θειικά αέρια, σε περιοχές όπου υπάρχει υψηλή περιεκτικότητα σε αλάτι όπως τα παράλια, ή σε χώρους όπου υπάρχει ενδεχό - μενο η μονάδα να σκεπαστεί με χιόνι, η απόδοσή του μπορεί να μειωθεί σημαντικά και τα εσωτερικά του μέρη να καταστραφούν.
• Μην εγκαθιστάτε τη μονάδα σε σημεία όπου υπάρχει κίνδυνος διαρροής, απελευθέρωσης, κυκλοφορίας ή συγκέντρωσης εύφλεκτων αερίων. Αν γύρω από τη μονάδα συγκεντρωθούν εύφλεκτα αέρια, υπάρχει κίνδυνος πυρκαγιάς ή έκρηξης.
• Στην εξωτερική μονάδα δημιουργείται συμπύκνωση νερού κατά τη λειτουργία θέρμανσης. Φροντίστε για την αποστράγγιση του νερού που βγαίνει γύρω από την εξωτερική μονάδα εάν υπάρχει κίνδυνος να προκαλέσει ζημιές.

• Αφαιρέστε το εξάρτημα στερέωσης του συμπιεστή σύμφωνα με τη ΣΗΜΕΙΩΣΗ που είναι προσαρτημένη στη μονάδα. Η λειτουργία της μονάδας με το εξάρτημα στερέωσης προσαρτημένο θα έχει ως αποτέλεσμα αύξηση του θορύβου.

• Όταν πρόκειται να εγκαταστήσετε τη μονάδα σε νοσοκομεία ή σε σταθμούς τηλεπικοινωνιών, πρέπει να γνωρίζετε ότι κάνει θόρυβο και προκαλεί ηλεκτρονικές παρεμβολές. Οι μετασχηματιστές συνεχούς ρεύματος, οι οικιακές συσκευές, τα ιατρικά μηχανήματα υψηλής συχνότητας και οι πομποί ραδιοσυχνοτήτων μπορεί να προκαλέσουν δυσλειτουργία ή και βλάβη της εξωτερικής μονάδας. Η εξωτερική μονάδα μπορεί επίσης να επηρεάσει τη σωστή λειτουργία των ιατρικών μηχανημάτων, παρεμποδίζοντας την ιατρική φροντίδα, και του τηλεπικοινωνιακού εξοπλισμού, επηρεάζοντας την ποιότητα της τηλεοπτικής εικόνας.

• Όταν η συσκευή λειτουργεί, μπορεί να ακουστούν κραδασμοί ή θόρυβος από την κυκλοφορία του ψυκτικού από τις σωληνώσεις επέκτασης. Προσπαθήστε να αποφύγετε όσο περισσότερο μπορείτε την εγκατάσταση της σωλήνωσης σε λεπτούς τοίχους, κ.λπ. και παράσχετε ηχομόνωση με την κάλυψη της σωλήνωσης, κ.λπ.

1.2. Προετοιμασία για την εγκατάσταση (μεταφορά)

ΠΡΟΣΟΧΗ:

• Να είστε ιδιαίτερα προσεκτικοί κατά την μεταφορά ή την εγκατάσταση των μονάδων. Για τη μεταφορά της μονάδας, η οποία ζυγίζει τουλάχιστον 20 kg, χρειάζονται δύο ή και περισσότερα άτομα. Μην τη σηκώνετε από τις ταινίες συσκευασίας. Να φοράτε προστατευτικά γάντια κατά την αφαίρεση της μονάδας από την συσκευασία και κατά την μεταφορά της, επειδή μπορεί να τραυματίσετε τα χέρια σας πάνω στα πτερύγια ή στα άκρα άλλων εξαρτημάτων.
- Βεβαιωθείτε ότι τα υλικά συσκευασίας έχουν πεταχτεί σε ασφαλές μέρος. Τα υλικά συσκευασίας, όπως τα καρφιά και άλλα μεταλλικά ή ξύλινα μέρη, μπορεί να προκαλέ σουν κοψίματα ή άλλους τραυματισμούς.

• Η βάση και τα σημεία στήριξης της εξωτερικής μονάδας πρέπει να ελέγχονται περιοδικά μήπως έχουν χαλαρώσει, σπάσει ή έχουν υποστεί άλλη ζημιά. Αν δεν διορθώσετε τις ζημιές αυτές, η μονάδα μπορεί να πέσει προκαλώντας ζημιά ή τραυματισμούς.
• Μην καθαρίζετε την εξωτερική μονάδα με νερό. Μπορεί να πάθετε ηλεκτροπληξία.
• Σφίξτε όλα τα περικόχλια εκχείλωσης σύμφωνα με τις προδιαγραφές χρησιμοποιώντας ένα δυναμόκλειδο. Αν τα σφίξετε πάρα πολύ, μπορεί να σπάσουν μετά από ορισμένο χρονικό διάστημα και να σημειωθεί διαρροή ψυκτικού.

1.3. Προετοιμασία για τις ηλεκτρικές εργασίες

ΠΡΟΣΟΧΗ:

• Φροντίστε να τοποθετήσετε διακόπτες κυκλώματος. Διαφορετικά, μπορεί να προκληθεί ηλεκτροπληξία.
  • Για τις γραμμές τροφοδοσίας, χρησιμοποιήστε καλώδια του εμπορίου επαρκούς ισχύος. Διαφορετικά, μπορεί να προκληθεί βραχυκύκλωμα, υπερθέρμανση ή πυρκαγιά.

• Όταν συνδέετε τις γραμμές τροφοδοσίας, μην τεντώνετε υπερβολικά τα καλώδια. Αν οι συνδέσεις χαλαρώσουν, τα καλώδια μπορεί να σπάσουν με συνέπεια να προκληθεί υπερθέρμανση ή πυρκαγιά.

• Φροντίστε να γειώσετε τη μονάδα. Μην συνδέετε το καλώδιο γείωσης σε σωλήνες αερίου ή υγρού, κολώνες ρεύματος ή τηλεφωνικές γραμμές. Αν η μονάδα δεν είναι κατάλληλα γειωμένη, μπορεί να προκληθεί ηλεκτροπληξία.

• Χρησιμοποιήστε διακόπτες κυκλώματος (διακόπτης κυκλώματος βλάβης γείωσης, διακόπτης απομόνωσης κυκλώματος (ασφάλεια +Β), και διακόπτης κυκλώματος σε χυτευτό κουτί) με την ενδεδειγμένη χωρητικότητα. Αν η χωρητικότητα του διακόπτη κυκλώματος είναι μεγαλύτερη από την ενδεδειγμένη, μπορεί να προκληθεί βλάβη ή πυρκαγιά.

1.4. Πριν τη δοκιμαστική λειτουργία

ΠΡΟΣΟΧΗ:

• Ανοίξτε τον κεντρικό διακόπτη τροφοδοσίας 12 ώρες τουλάχιστον πριν την έναρξη της λειτουργίας. Η έναρξη λειτουργίας της μονάδας αμέσως αφού ανοίξετε τον κεντρικό διακόπτη τροφοδοσίας μπορεί να προκαλέσει σοβαρή ζημιά στα εσωτερικά της μέρη. Μην κλείνετε τον κεντρικό διακόπτη τροφοδοσίας την περίοδο λειτουργίας του κλιματιστικού.
• Πριν την έναρξη της λειτουργίας, ελέγξτε ότι όλα τα πλαίσια, οι διατάξεις ασφαλείας και άλλα προστατευτικά μέρη είναι σωστά τοποθετημένα. Μέρη που περιστρέφονται, έχουν υψηλή θερμοκρασία ή υψηλή τάση μπορεί να προκαλέσουν τραυματισμούς.

• Μην αγγίζετε τους διακόπτες με βρεγμένα χέρια. Μπορεί να πάθετε ηλεκτροπληξία.

• Μην αγγίζετε τους σωλήνες ψυκτικού με γυμνά χέρια όταν λειτουργεί το κλιματιστικό. Οι σωλήνες ψυκτικού είναι πολύ ζεστοί ή πολύ κρύοι ανάλογα με την κατάσταση του κυκλοφορούντος ψυκτικού μέσου. Αν αγγίξετε τους σωλήνες, μπορεί να πάθετε εγκαύματα ή κρυοπαγήματα.

• Αφού σταματήσει να λειτουργεί το κλιματιστικό, περιμένετε τουλάχιστον πέντε λεπτά πριν κλείσετε τον κεντρικό διακόπτη τροφοδοσίας. Διαφορετικά, μπορεί να προκληθεί διαρροή ή βλάβη.

1.5. Χρήση εξωτερικών μονάδων με ψυκτικό μέσο R32

ΠΡΟΣΟΧΗ:

- Χρησιμοποιήστε φωσφορούχο κρατέρωμα C1220 για τη σύνδεση των σωληνώσεων ψυκτικού, όταν έχετε χαλκοσωλήνες και σωλήνες κράματος χαλκού χωρίς ενώσεις. Βεβαιωθείτε ότι οι εσωτερικές επιφάνειες των σωλήνων είναι καθαρές και δεν περιέχουν επικίνδυνες προσμίξεις όπως θειικές ενώσεις, οξειδωτικά, ρινίσματα ή σκόνη. Χρησιμοποιείτε σωλήνες με το συνιστώμενο πάχος. (Ανατρέξτε στη 4.1.) Αν πρόκειται να χρησιμοποιήσετε ξανά παλιούς σωλήνες που περιείχαν ψυκτικό R22, προσέξτε τα παρακάτω.

• Αντικαταστήστε τα παλιά περικόχλια εκχείλωσης και εκχειλώστε ξανά τα διαπλατυσμένα τμήματα.
• Μην χρησιμοποιείτε σωλήνες με πολύ μικρό πάχος. (Ανατρέξτε στη 4.1.)

- Φυλάξτε τους σωλήνες που θα χρησιμοποιήσετε στην εγκατάσταση σε εσωτερικό χώρο και σφραγίστε και τα δύο άκρα των σωλήνων μέχρι να εκτελέσετε τις εργασίες χαλκοκόλλησης. (Μην βγάλετε τα γωνιακά ρακόρ κτλ. από τη συσκευασία τους.) Αν στις σωληνώσεις ψυκτικού μπουν σκόνη, ρινίσματα ή υγρασία, υπάρχει κίνδυνος να προκληθεί αλλοίωση της ποιότητας του λαδιού ή βλάβη του συμπιεστή.

- Χρησιμοποιήστε λάδι εστέρα, λάδι αιθέρα ή αλκυλιοβενζόλη (μικρή ποσότητα) σαν ψυκτικό λάδι για την εφαρμογή στα διαπλατυσμένα τμήματα. Το ψυκτικό λάδι αν αναμιχθεί με ορυκτέλαιο, θα αλλοιωθεί.

- Οι εργασίες συντήρησης θα πρέπει να εκτελούνται μόνο σύμφωνα με τις συστάσεις του κατασκευαστή.

• Μην χρησιμοποιείτε άλλο ψυκτικό από το R32. Αν χρησιμοποιήσετε άλλο ψυκτικό, το χλώριο στο ψυκτικό μπορεί να προκαλέσει αλλοίωση στην ποιότητα του λαδιού.
• Χρησιμοποιήστε τα παρακάτω εργαλεία που προ- ορίζονται ειδικά για χρήση με το ψυκτικό R32. Τα παρακάτω εργαλεία είναι απαραίτητα για τη χρήση ψυκτικού R32. Για τυχόν απορίες, απευθυνθείτε στον πλησιέστερο αντιπρόσωπο.

Εργαλεία (για R32)
Πολλαπλός μετρητής	Εργαλείο διαπλάτυνσης
Σωλήνας πλήρωσης	Μετρητής διαστάσεων
Ανιχνευτής διαρροής αερίου	Σωλήνας αντλίας κενού
Δυναμόκλειδο	Ηλεκτρονικός ζυγός πλήρωσης ψυκτικού

• Χρησιμοποιείτε πάντα τα κατάλληλα εργαλεία. Αν στις σωληνώσεις ψυκτικού μπουν σκόνη, ρινίσματα ή υγρασία, υπάρχει κίνδυνος να προκληθεί αλλοίωση του ψυκτικού λαδιού.
• Οι εργασίες πρέπει να εκτελούνται στο πλαίσιο μιας ελεγχόμενης διαδικασίας, έτσι ώστε να ελαχιστοποιείται ο κίνδυνος παρουσίας εύφλεκτου αερίου ή ατμού κατά την εκτέλεση εργασιών.

Συνέχεια στην επόμενη σελίδα.

• Πριν ξεκινήσετε τις εργασίες σε συστήματα που περιέχουν εύφλεκτα ψυκτικά υγρά, πρέπει να διεξα- χθούν έλεγχοι ασφαλείας ώστε να διασφαλιστεί ότι ο κίνδυνος ανάφλεξης έχει ελαχιστοποιηθεί.

Για την επισκευή των συστημάτων ψύξης πρέπει να ολοκληρωθούν τα βήματα ① έως ⑤ πριν τη διεξαγωγή εργασιών στα συστήματα.

① Όλο το προσωπικό συντήρησης και άλλα άτομα που εργάζονται στην περιοχή πρέπει να λάβουν οδηγίες για τη φύση των εργασιών που διεξάγονται.

Εργασίες σε κλειστούς χώρους πρέπει να αποφεύγονται. Η περιοχή γύρω από τον χώρο εργασίας πρέπει να αποκλείεται. Βεβαιωθείτε ότι οι συνθήκες εντός της περιοχής έχουν καταστεί ασφαλείς μέσω ελέγχου για εύφλεκτο υλικό.

② Η περιοχή πρέπει να ελεγχθεί με κατάλληλο ανιχνευτή ψυκτικού υγρού πριν από και κατά τη διάρκεια των εργασιών, ώστε να εξασφαλιστεί ότι ο τεχνικός είναι ενήμερος για πιθανές τοξικές ή εύφλεκτες ατμόσφαιρες. Βεβαιωθείτε ότι ο εξοπλισμός ανίχνευσης διαρροών που χρησιμοποιείται είναι κατάλληλος για χρήση με όλα τα σχετικά ψυκτικά υγρά, δηλ. μη σπινθηρογόνος, επαρκώς σφραγισμένος ή εγγενώς ασφαλής.

③ Εάν πρόκειται να διεξαχθεί οποιαδήποτε εργασία στον εξοπλισμό ψύξης ή σε οποιαδήποτε σχετικά τμήματα παρουσία υψηλής θερμοκρασίας, πρέπει να υπάρχει άμεσα διαθέσιμος εξοπλισμός πυρόσβεσης.

'Εχετε έναν πυροσβεστήρα ξηρής σκόνης ή CO2 δίπλα στην περιοχή πλήρωσης.

④ Κανένα άτομο που διεξάγει εργασίες σε ένα σύστημα ψύξης το οποίο συνεπάγεται την έκθεση οποιωνδήποτε σωληνώσεων δεν πρέπει να χρησιμοποιεί πηγές ανάφλεξης με τρόπο που να μπορεί να δημιουργήσει κίνδυνο πυρκαγιάς ή έκρηξης. Όλες οι πιθανές πηγές ανάφλεξης, συμπεριλαμβανομένων του κατνίσματος, θα πρέπει να διατηρούνται σε επαρκή απόσταση από τον χώρο εγκατάστασης, επισκευής, αφαίρεσης και απόρριψης, κατά τη διάρκεια των οποίων το ψυκτικό υγρό μπορεί πίθανώς να απελευθερωθεί στον περιβάλλοντα χώρο. Πριν από οποιαδήποτε εργασία, ο χώρος γύρω από τον εξοπλισμό πρέπει να εποπτεύεται ώστε να βεβαιώνεστε ότι δεν υπάρχουν κίνδυνοι ανάφλεξης. Πρέπει να υπάρχουν σημάνσεις «Απαγορεύεται το κάτνισμα».

⑤ Βεβαιωθείτε ότι η περιοχή είναι σε ανοιχτό χώρο ή ότι αερίζεται επαρκώς πριν από την είσοδο στο σύστημα ή τη διεξαγωγή οποιασδήποτε εργασίας παρουσία υψηλής θερμοκρασίας. Ένας βαθμός αερισμού πρέπει να συνεχίσει να υφίσταται στη διάρκεια της περιόδου διεξαγωγής των εργασιών. Ο αερισμός θα πρέπει να διασκορπίζει με ασφάλεια οποιοδήποτε ψυκτικό υγρό έχει απελευθερωθεί και, κατά προτίμηση, να το αποβάλλει εξωτερικά στην ατμόσφαιρα.

- Όπου πραγματοποιείται αντικατάσταση ηλεκτρικών εξαρτημάτων, αυτά πρέπει να είναι κατάλληλα για τον σκοπό και με τις σωστές προδιαγραφές. Πρέπει να ακολουθούνται διαρκώς οι οδηγίες συντήρησης και σέρβις του κατασκευαστή. Σε περίπτωση αμφιβολίας, συμβουλευθείτε το τεχνικό τμήμα του κατασκευαστή για βοήθεια.

Οι παρακάτω έλεγχοι πρέπει να εκτελούνται σε εγκαταστάσεις όπου χρησιμοποιούνται εύφλεκτα ψυκτικά υγρά:

- Ο όγκος του φορτίου είναι σύμφωνος με το μέγεθος του χώρου εντός του οποίου είναι εγκατεστημένα τα τμήματα που περιέχουν το ψυκτικό υγρό.

- Ο μηχανισμός αερισμού και οι έξοδοι λειτουργούν επαρκώς και δεν είναι φραγμένοι.

- Οι σημάνσεις στον εξοπλισμό συνεχίζουν να είναι ορατές και ευανάγνωστες. Οι σημάνσεις και τα σύμβολα που είναι δυσανάγνωστα πρέπει να διορθώνονται.

- Ο σωλήνας ψύξης ή εξαρτήματα είναι εγκατεστημένα σε μια θέση όπου είναι απίθανο να εκτεθούν σε οποιαδήποτε ουσία η οποία να μπορεί να διαβρώσει εξαρτήματα που περιέχουν ψυκτικό υγρό, εκτός εάν τα εξαρτήματα είναι κατασκευασμένα από υλικά τα οποία είναι εγγενώς ανθεκτικά στη διάβρωση ή προστατεύονται κατάλληλα από τη διάβρωση.

- Η επισκευή και συντήρηση ηλεκτρικών εξαρτημάτων πρέπει να περιλαμβάνει αρχικούς ελέγχους ασφαλείας και διαδικασίες επιθεώρησης εξαρτημάτων. Σε περίπτωση βλάβης που μπορεί να απειλήσει την ασφάλεια, καμία ηλεκτρική παροχή δεν πρέπει να συνδέεται στο κύκλωμα μέχρι η βλάβη να αντιμετωπιστεί ικανοποιητικά. Εάν η βλάβη δεν μπορεί να διορθωθεί άμεσα αλλά είναι απαραίτητο να συνεχίσει η λειτουργία, τότε πρέπει να χρησιμοποιηθεί μια επαρκής προσωρινή λύση. Αυτή πρέπει να αναφερθεί από τον κάτοχο του εξοπλισμού, έτσι ώστε να ενημερωθούν όλα τα μέρη.

Οι αρχικοί έλεγχοι ασφαλείας πρέπει να περιλαμβά- νουν:

- οι πυκνωτές είναι εκφορτισμένοι: αυτό πρέπει να γίνεται με ασφαλή τρόπο ώστε να αποφεύγεται η πιθανότητα σπινθηρισμού,

- κανένα υπό τάση ηλεκτρικό εξάρτημα και καλωδίωση δεν θα είναι εκτεθειμένο κατά την πλήρωση, ανάκτηση ή εκκένωση του συστήματος,

- υπάρχει συνέχεια στη γείωση.

- Στη διάρκεια επισκευών σε σφραγισμένα εξαρτήματα, όλες οι ηλεκτρικές παροχές πρέπει να αποσυνδέονται από τον εξοπλισμό στον οποίο εκτελούνται εργασίες πριν από οποιαδήποτε αφαίρεση σφραγισμένων καλυμμάτων κ.λπ. Εάν είναι απολύτως απαραίτητο να υπάρχει μια ηλεκτρική παροχή στον εξοπλισμό στη διάρκεια του σέρβις, πρέπει να βρίσκεται στο πλέον κρίσιμο σημείο μια διάταξη ανίχνευσης διαρροής σε μόνιμη λειτουργία, ώστε να προειδοποιεί για μια πιθανώς επικίνδυνη κατάσταση.

Συνέχεια στην επόμενη σελίδα.

- Ιδιαίτερη προσοχή πρέπει να δίνεται στα παρακάτω ώστε να εξασφαλίζεται ότι κατά τη διάρκεια εργασιών σε ηλεκτρικά εξαρτήματα, το περίβλημα δεν αλλοιώνεται με τρόπο που να επηρεάζεται το επίπεδο προστασίας. Αυτό περιλαμβάνει ζημιά στα καλώδια, υπερβολικό αριθμό συνδέσεων, ακροδέκτες που δεν έχουν κατασκευαστεί σύμφωνα με τις αρχικές προδιαγραφές, βλάβη στα σφραγίσματα, λανθασμένη σύνδεση στυπιοθλιπτών κ.λπ.

Βεβαιωθείτε ότι η συσκευή είναι στερεωμένη με ασφάλεια.

Βεβαιωθείτε ότι τα σφραγίσματα ή τα υλικά σφραγίσματος δεν έχουν υποβαθμιστεί σε βαθμό που να μην εξυπηρετούν πλέον τον σκοπό της πρόληψης εισχώρησης εύφλεκτων ατμοσφαιρών.

Τα ανταλλακτικά πρέπει να είναι σύμφωνα με τις προδιαγραφές του κατασκευαστή.

- Μην εφαρμόζετε οποιαδήποτε μόνιμα αγώγιμα ή χωρητικά φορτία στο κύκλωμα χωρίς να εξασφαλίσετε ότι αυτό δεν θα υπερβαίνει την επιτρεπόμενη τάση και ένταση ρεύματος για τον εξοπλισμό που χρησιμοποιείται.

Τα εγγενώς ασφαλή εξαρτήματα είναι οι μοναδικοί τύποι στοιχείων που μπορούν να υποβληθούν σε εργασίες όσο είναι υπό τάση παρουσία εύφλεκτης ατμόσφαιρας. Η συσκευή δοκιμής πρέπει να έχει τη σωστή βαθμονόμηση.

Αντικαθιστάτε εξαρτήματα μόνο με ανταλλακτικά που καθορίζονται από τον κατασκευαστή. Άλλα ανταλλακτικά μπορεί να οδηγήσουν σε ανάφλεξη του ψυκτικού υγρού στην ατμόσφαιρα λόγω διαρροής.

• Βεβαιωθείτε ότι η καλωδίωση δεν θα υποβληθεί σε φθορά, διάβρωση, υπερβολική πίεση, κραδασμούς, αιχμηρές άκρες ή άλλες αντίξοες περιβαλλοντικές συνθήκες. Ο έλεγχος πρέπει να λαμβάνει επίσης υπόψη την επίδραση της γήρανσης ή των συνεχών κραδασμών από πηγές όπως οι συμπιεστές ή οι αντλίες.
• Σε καμία περίπτωση δεν πρέπει να χρησιμοποιούνται πιθανές πηγές ανάφλεξης στην αναζήτηση ή την ανίχνευση διαρροών ψυκτικού υγρού.

Δεν πρέπει να χρησιμοποιείται πυρσός αλογονιδίων (ή οποιοσδήποτε άλλος ανιχνευτής που χρησιμοποιεί γυμνή φλόγα).

- Μπορούν να χρησιμοποιηθούν ηλεκτρονικοί ανι- χνευτές διαρρών για την ανίχνευση διαρρών ψυκτικού υγρού αλλά, στην περίπτωση εύφλεκτων ψυκτικών υγρών, η ευαισθησία ενδέχεται να μην κα- τάλληλη ή να χρειάζεται βαθμονόμηση εκ νέου. (Ο εξοπλισμός ανίχνευσης πρέπει να βαθμονομείται σε χώρο χωρίς ψυκτικό υγρό).

Βεβαιωθείτε ότι ο ανιχνευτής δεν αποτελεί πιθανή πηγή ανάφλεξης και ότι είναι κατάλληλος για το ψυκτικό υγρό που χρησιμοποιείται. Ο εξοπλισμός ανίχνευσης διαρροής πρέπει να ορίζεται σε ένα ποσοστό του LFL του ψυκτικού υγρού και να βαθμονομείται στο ψυκτικό υγρό που χρησιμοποιείται, και επιβεβαιώνεται το κατάλληλο ποσοστό αερίου (25% μέγιστο).

Τα υγρά ανίχνευσης διαρροών είναι κατάλληλα για χρήση με τα περισσότερα ψυκτικά υγρά, όμως η χρήση απορρυπαντικών που περιέχουν χλωρίνη πρέπει να αποφεύγεται καθώς η χλωρίνη μπορεί να αντιδράσει με το ψυκτικό υγρό και να διαβρώσει τις χάλκινες σωληνώσεις.

Σε περίπτωση υποψίας διαρροής, όλες οι γυμνές φλόγες πρέπει να απομακρύνονται/σβήνουν.

Σε περίπτωση που εντοπιστεί διαρροή ψυκτικού υγρού η οποία απαιτεί συγκόλληση, όλο το ψυκτικό υγρό πρέπει να ανακτάται από το σύστημα ή να απομονώνεται (μέσω βαλβίδων διακοπής) σε ένα μέρος του συστήματος μακριά από τη διαρροή. Σε συσκευές που περιέχουν εύφλεκτα ψυκτικά υγρά, μη οξυγονούχο άζωτο (OFN) πρέπει να εκκενώνεται τότε μέσω του συστήματος τόσο πριν όσο και κατά τη διάρκεια της διαδικασίας συγκόλλησης.

Συνέχεια στην επόμενη σελίδα.

- Όταν πραγματοποιείται είσοδος ψυκτικού υγρού στο κύκλωμα για την εκτέλεση επισκευών ή για οποιονδήποτε άλλο σκοπό, πρέπει να χρησιμοποιούνται συμβατικές διαδικασίες. Ωστόσο, για εύφλεκτα ψυκτικά υγρά είναι σημαντικό να ακολουθείται η βέλτιστη πρακτική καθώς η ευφλεκτότητα αποτελεί ένα ζήτημα. Πρέπει να τηρείται η παρακάτω διαδικασία:

• αφαίρεση ψυκτικού υγρού
• καθαρισμός του κυκλώματος με αδρανές αέριο
• εκκένωση
• καθαρισμός εκ νέου με αδρανές αέριο
• άνοιγμα του κυκλώματος μέσω κοπής ή συγκόλλησης.

Το φορτίο ψυκτικού υγρού πρέπει να ανακτάται στις σωστές φιάλες ανάκτησης. Σε συσκευές που περιέχουν εύφλεκτα ψυκτικά υγρά, πρέπει να εκτελείται «έκπλυση» του συστήματος με OFN για να καθίσταται η μονάδα ασφαλής. Αυτή η διαδικασία ενδέχεται να χρειαστεί να επαναληφθεί πολλές φορές.

Δεν πρέπει να χρησιμοποιείται πεπιεσμένος αέρας ή οξυγόνο για τον καθαρισμό συστημάτων ψυκτικού υγρού.

Σε συσκευές που περιέχουν εύφλεκτα ψυκτικά υγρά, η έκπλυση πρέπει να επιτυγχάνεται μέσω διάρρηξης του κενού στο σύστημα με OFN και τη συνέχιση πλήρωσης μέχρι να επιτευχθεί η πίεση εργασίας, έπειτα με εξαερισμό στην ατμόσφαιρα και, τέλος, με μετάβαση σε κενό. Αυτή η διαδικασία πρέπει να επαναλαμβάνεται μέχρι να μην υπάρχει άλλο ψυκτικό υγρό εντός του συστήματος. Όταν χρησιμοποιείται η τελική πλήρωση OFN, το σύστημα πρέπει να εξαερίζεται στην ατμοσφαιρική πίεση ώστε να επιτρέπεται η εκτέλεση εργασιών. Αυτή η λειτουργία είναι απολύτως απαραίτητη σε περίπτωση που λαμβάνουν χώρα εργασίες συγκόλλησης στις σωληνώσεις.

Βεβαιωθείτε ότι η έξοδος της αντλίας κενού δεν βρίσκεται κοντά σε πηγές ανάφλεξης και ότι υπάρχει διαθέσιμος εξαερισμός.

- Επιπλέον των συμβατικών διαδικασιών πλήρωσης, πρέπει να ικανοποιούνται οι παρακάτω απαιτήσεις:

- Βεβαιωθείτε ότι δεν συμβαίνει μόλυνση διαφορετικών ψυκτικών υγρών όταν χρησιμοποιείται εξοπλισμός πλήρωσης. Οι εύκαμπτοι σωλήνες ή οι γραμμές πρέπει να είναι όσο το δυνατόν πιο κοντοί(ές) ώστε να ελαχιστοποιείται η ποσότητα του περιεχόμενου ψυκτικού υγρού.

• Οι φιάλες πρέπει να διατηρούνται σε όρθια θέση.
• Βεβαιωθείτε ότι το σύστημα ψύξης είναι γειωμένο πριν την πλήρωση του συστήματος με ψυκτικό υγρό.
• Βάλτε ετικέτα στο σύστημα όταν ολοκληρωθεί η πλήρωση (εάν δεν έχει συμβεί ήδη).

- Θα πρέπει να είστε εξαιρετικά προσεκτικοί ώστε να αποφεύγετε την υπερπλήρωση του συστήματος ψύξης.

Πριν την επαναπλήρωση του συστήματος, πρέπει να πραγματοποιείται δοκιμή πίεσης με το κατάλληλο αέριο καθαρισμού. Το σύστημα πρέπει να δοκιμάζεται για διαρροή κατά την ολοκλήρωση της πλήρωσης, αλλά πριν τη θέση σε λειτουργία. Πρέπει να διεξάγεται μια νέα δοκιμή διαρροής πριν αποχωρήσετε από τον χώρο.

- Πριν τη διεξαγωγή αυτής της διαδικασίας, είναι σημαντικό ο τεχνικός να έχει εξοικειωθεί πλήρως με τον εξοπλισμό και όλα τα στοιχεία του. Συνιστά καλή πρακτική η ασφαλής ανάκτηση όλων των ψυκτικών υγρών. Πριν τη διεξαγωγή της εργασίας πρέπει να λαμβάνεται ένα δείγμα λαδιού και ψυκτικού υγρού σε περίπτωση που απαιτηθεί ανάλυση πριν την επαναχρησιμοποίηση του ανακτημένου ψυκτικού υγρού. Είναι σημαντικό ηλεκτρική ισχύς να είναι διαθέσιμη πριν την έναρξη της εργασίας.

a) Εξοικειωθεί με τον εξοπλισμό και τη λειτουργία του.
b) Απομονώστε ηλεκτρικά το σύστημα.
c) Πριν επιχειρήσετε τη διαδικασία, βεβαιωθείτε ότι:
- υπάρχει διαθέσιμος μηχανικός εξοπλισμός διακίνηση φορτίων, εάν απαιτείται, για τη μεταφορά φιαλών ψυκτικού υγρού,
- υπάρχουν διαθέσιμα όλα τα μέσα ατομικής προστασίας και χρησιμοποιούνται σωστά,
- η διαδικασία ανάκτησης επιτηρείται διαρκώς από κατάλληλο άτομο,
- ο εξοπλισμός ανάκτησης και οι φιάλες συμμορφώνονται με τα κατάλληλα πρότυπα.

d) Εάν δεν είναι δυνατή η δημιουργία κενού, φτιάξτε έναν σωλήνα πολλαπλής, έτσι ώστε το ψυκτικό υγρό να μπορεί να αφαιρεθεί από διάφορα τμήματα του συστήματος.

e) Βεβαιωθείτε ότι η φιάλη βρίσκεται στις ζυγαριές πριν λάβει χώρα η ανάκτηση.

f) Θέστε σε λειτουργία το μηχάνημα ανάκτησης και χρησιμοποιήστε το σύμφωνα με τις οδηγίες του κατασκευαστή.

g) Μην γεμίζετε υπερβολικά τις φιάλες. (Όχι περισσότε- ρο από 80% όγκου υγρού πλήρωσης).

h) Μην υπερβαίνετε τη μέγιστη πίεση λειτουργίας της φιάλης, ακόμα και προσωρινά.

i) Όταν οι φιάλες πληρωθούν σωστά και ολοκληρωθεί η διαδικασία, βεβαιωθείτε ότι οι φιάλες και ο εξοπλισμός έχουν απομακρυνθεί εγκαίρως από τον χώρο και ότι όλες οι βαλβίδες απομόνωσης στον εξοπλισμό είναι κλειστές.

j) Το ψυκτικό υγρό που έχει ανακτηθεί δεν πρέπει να πληρωθεί σε άλλο σύστημα ψύξης, εκτός εάν έχει καθαριστεί και ελεγχθεί.

Συνέχεια στην επόμενη σελίδα.

- Ο εξοπλισμός πρέπει να εφοδιάζεται με ετικέτα, έτσι ώστε να δηλώνει ότι έχει παροπλιστεί και εκκενωθεί από το ψυκτικό υγρό. Η ετικέτα πρέπει να φέρει χρονολογία και υπογραφή. Σε συσκευές που περιέχουν εύφλεκτα ψυκτικά υγρά, βεβαιωθείτε ότι υπάρχουν ετικέτες στον εξοπλισμό που δηλώνουν ότι ο εξοπλισμός περιέχει εύφλεκτο ψυκτικό υγρό.

- Κατά την αφαίρεση ψυκτικού υγρού από ένα σύστημα, είτε για σέρβις είτε για παροπλισμό, συνιστά καλή πρακτική η ασφαλής αφαίρεση όλων των ψυκτικών υγρών. Κατά τη μεταφορά ψυκτικού υγρού σε φιάλες, βεβαιωθείτε ότι χρησιμοποιούνται μόνο κατάλληλες φιάλες ανάκτησης ψυκτικού υγρού. Βεβαιωθείτε ότι διατίθεται ο σωστός αριθμός φιαλών ο οποίος χωρά το συνολικό φορτίο του συστήματος. Όλες οι φιάλες που πρόκειται να χρησιμοποιηθούν προορίζονται για το ανακτημένο ψυκτικό υγρό και φέρουν ετικέτα για αυτό το ψυκτικό υγρό (δηλ. ειδικές φιάλες για την ανάκτηση του ψυκτικού υγρού). Οι φιάλες πρέπει να είναι πλήρεις με βαλβίδα εκτόνωσης πίεσης και σχετικές βαλβίδες διακοπής σε καλή κατάσταση λειτουργίας. Οι κενές φιάλες ανάκτησης εκκενώνονται και, εάν είναι δυνατό, ψύχονται πριν την ανάκτηση.

Ο εξοπλισμός ανάκτησης πρέπει να είναι σε καλή κατάσταση λειτουργίας με ένα σύνολο οδηγιών σύμφωνα με τις οποίες ο εξοπλισμός πρέπει να είναι διαθέσιμος και κατάλληλος για την ανάκτηση όλων των κατάλληλων ψυκτικών υγρών, συμπεριλαμβανομένων, κατά περίπτωση, εύφλεκτων ψυκτικών υγρών. Επιπλέον, πρέπει να διατίθεται ένα σύνολο βαθμονομημένων και σε καλή κατάσταση ζυγαριών. Οι εύκαμπτοι σωλήνες πρέπει να είναι πλήρεις με συνδέσεις που δεν παρουσιάζουν διαρροή και σε καλή κατάσταση. Πριν τη χρήση του μηχανήματος ανάκτησης, ελέγξτε ότι είναι σε ικανοποιητική κατάσταση λειτουργίας, ότι έχει συντηρηθεί σωστά και ότι οποιαδήποτε σχετικά ηλεκτρικά εξαρτήματα είναι σφραγισμένα για την αποφυγή ανάφλεξης σε περίπτωση απελευθέρωσης ψυκτικού υγρού. Σε περίπτωση αμφιβολίας, συμβουλευθείτε τον κατασκευαστή.

Το ανακτημένο ψυκτικό υγρό πρέπει να επιστρέφει στον προμηθευτή ψυκτικού υγρού μέσα στη σωστή φιάλη ανάκτησης και να τοποθετείται το σχετικό σημείωμα μεταφοράς αποβλήτων. Μην αναμιγνύετε ψυκτικά υγρά σε μονάδες ανάκτησης και ιδιαιτέρως όχι σε φιάλες. Εάν πρόκειται να αφαιρεθούν συμπιεστές ή λάδια συμπιεστών, βεβαιωθείτε ότι έχουν εκκενωθεί σε ένα αποδεκτό επίπεδο ώστε να εξασφαλίσετε ότι δεν παραμένει εύφλεκτο ψυκτικό υγρό εντός του λιπαντικού. Η διαδικασία εκκένωσης πρέπει να διεξάγεται πριν την επιστροφή του συμπιεστή στους προμηθευτές. Μόνο ηλεκτρική θέρμανση στο σώμα του συμπιεστή πρέπει να χρησιμοποιείται για την επιτάχυνση της διαδικασίας. Όταν αποστραγγίζεται λάδι από ένα σύστημα, αυτό πρέπει να εκτελείται με ασφάλεια.

Fig. 2-1

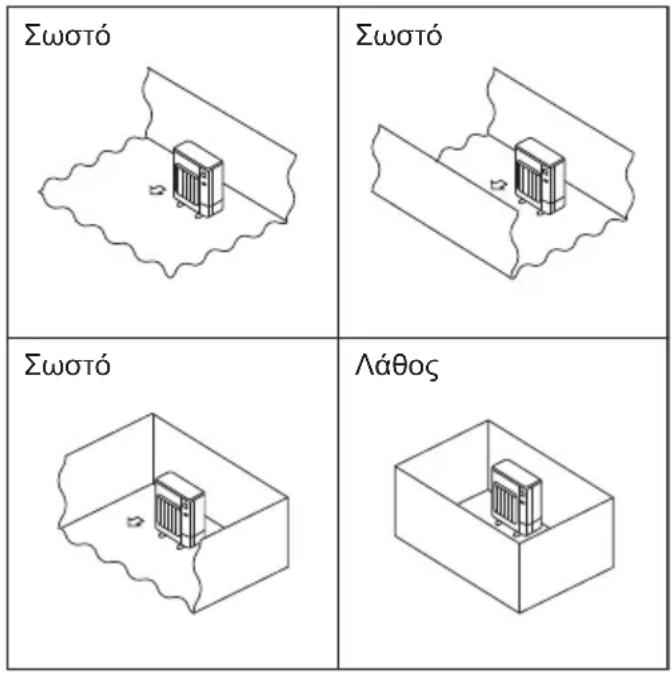

Σωστό Σωστό Σωστό Λάθος

Fig. 2-2

2.1. Σωλήνες ψυκτικού (Fig. 2-1)

▶ Ελέγξετε ότι η υψομετρική διαφορά μεταξύ της εσωτερικής και της εξωτερικής μονάδας, το μήκος της σωλήνωσης για το ψυκτικό και ο αριθμός όπου κάμπονται οι σωληνώσεις, βρίσκονται εντός των ορίων που καθορίζονται στον πίνακα πιο κάτω.

Μοντέλο	® Μήκος σωλήνωσης (μία κατεύθυνση)	® Υψομετρική διαφορά	® Αριθμός κάψψεων (μία κατεύθυνση)
S(H)WM60/80/100	2 m - 50 m Μέγ. 30 m	Mέγ. 10
S(H)WM120/140 2	m - 30 m *1 Μέγ. 30 m	Mέγ. 10

*1 Μόνο όταν η μονάδα βρίσκεται σε λειτουργία θέρμανσης, το διαθέσιμο μήκος σωλήνα για χρήση είναι 2 m - 50 m. Ανατρέξτε στην ενότητα 4.
- Ο περιορισμός ως προς τη διαφορά ύψους καθορίζεται ανεξάρτητα από το ποια μονάδα, εσωτερική ή εξωτερική, έχει τοποθετηθεί υψηλότερα.
© Εσωτερική μονάδα
⑤ Εξωτερική μονάδα
Για τα μονωτικά υλικά θα πρέπει να ικανοποιούνται οι ακόλουθες προδιαγραφές.
• Ρυθμός μεταφοράς θερμότητας: 0,040 W/mK ή χαμηλότερος
• Πάχος μόνωσης: 9 mm ή περισσότερο
• Αντοχή στη θερμότητα: 110°C ή περισσότερο
Αν το μήκος της σωλήνωσης στον εξωτερικό χώρο είναι πάνω από 15 m, το πάχος της μόνωσης θα πρέπει να είναι 18 mm ή περισσότερο.

2.2. Επιλογή σημείου εγκατάστασης εξωτερικής μονάδας

To R32 είναι βαρύτερο από τον αέρα — όπως και τα άλλα ψυκτικά — επομένως τείνει να συσσωρεύεται στη βάση (κοντά στο δάπεδο). Αν το R32 συσσωρευτεί γύρω από τη βάση, ενδέχεται να φτάσει σε μια εύφλεκτη συγκέντρωση σε περίπτωση που το δωμάτιο είναι μικρό. Προς αποφυγή τυχόν ανάφλεξης, απαιτείται η διατήρηση ασφαλούς περιβάλλοντος εργασίας μέσω διασφάλισης κατάλληλου εξαερισμού. Αν επιβεβαιωθεί διαρροή ψυκτικού σε ένα δωμάτιο ή μια περιοχή όπου ο εξαερισμός είναι ανεπαρκής, αποφεύγετε τη χρήση φλόγας έως ότου βελτιωθούν οι συνθήκες στο περιβάλλον εργασίας μέσω διασφάλισης κατάλληλου εξαερισμού.
- Αποφύγετε σημεία άμεσα εκτεθειμένα στην ηλιακή ακτινοβολία ή σε άλλες πηγές θερμότητας.
- Επιλέξτε ένα σημείο στο οποίο ο θόρυβος που εκπέμπεται από τη μονάδα να μην ενοχλεί τους γείτονες.
- Επιλέξτε μια θέση που επιτρέπει την εύκολη σύνδεση των καλωδίων και των σωλήνων στην πηγή τροφοδοσίας και στην εσωτερική μονάδα.
- Αποφύγετε σημεία όπου υπάρχει κίνδυνος διαρροής, απελευθέρωσης, κυκλοφορίας ή συγκέντρωσης εύφλεκτων αερίων.
- Έχετε υπόψη σας ότι κατά τη λειτουργία του κλιματιστικού, μπορεί να τρέχει νερό από τη μονάδα.
- Επιλέξτε μια επίπεδη επιφάνεια η οποία να μπορεί να αντέξει το βάρος και τους κραδασμούς της μονάδας.
• Αποφύγετε σημεία όπου η μονάδα μπορεί να σκεπαστεί με χιόνι. Σε περιοχές όπου σημειώνονται δυνατές χιονοπτώσεις, πρέπει να παίρνετε ειδικές προφυλάξεις, όπως η ανύψωση της θέσης εγκατάσταισης ή η τοποθέτηση κουκούλας στη θυρίδα εισαγωγής του αέρα, ώστε να μην μπλοκάρει με χιόνι και να αποφεύγεται η απευθείας πτώση του χιονιού. Σε αντίθετη περίπτωση, μπορεί να μειωθεί η ποσότητα της ροής του αέρα και να προκληθεί βλάβη.
- Αποφύγετε μέρη εκτεθειμένα σε λάδια, ατμούς ή θειικά αέρια.
• Χρησιμοποιείτε τις λαβές μεταφοράς της εξωτερικής μονάδας όταν πρόκειται να μετακινήσετε τη μονάδα. Αν μεταφέρετε τη μονάδα κρατώντας την από την κάτω πλευρά της, μπορεί να τραυματιστούν τα δάχτυλα ή τα χέρια σας.
• Η σύνδεση των σωλήνων ψυκτικού πρέπει να είναι προσβάσιμη για σκοπούς συντήρησης.
Εγκαθιστάτε τις εξωτερικές μονάδες σε χώρους όπου τουλάχιστον μία από τις τέσσερις πλευρές είναι ανοικτή και σε επαρκώς μεγάλους χώρους χωρίς συμπιέσεις. (Fig. 2-2)

ΠΡΟΣΟΧΗ:

• Φροντίστε να γειώσετε τη μονάδα. Μην συνδέετε το καλώδιο γείωσης σε σωλήνα αερίου, αποστατικό σωλήνα νερού ή καλώδιο γείωσης του τηλεφώνου. Η ελαττωματική γείωση θα μπορούσε να προκαλέσει ηλεκτροπληξία.
- Μην τοποθετείτε τη μονάδα σε χώρο όπου ενδέχεται να υπάρχει διαρροή εύφλεκτων αερίων. Εάν διαρρεύσει αέριο και συγκεντρωθεί στο χώρο που περιβάλλει τη μονάδα, ενδέχεται να προκληθεί έκρηξη.
- Τοποθετήστε ένα ρελέ διαφυγής γείωσης, ανάλογα με το χώρο τοποθέτησης (όπου υπάρχει υγρασία). Εάν δεν τοποθετηθεί αυτόματο ρελέ απορροής, ενδέχεται να προκληθεί ηλεκτροπληξία.
• Να εκτελείτε τις εργασίες αποστράγγισης/σωλήνωσης σύμφωνα με το εγχειρίδιο εγκατάστασης. Εάν οι εργασίες σωλήνωσης/αποστράγγισης δεν εκτελεστούν σωστά, ενδέχεται να υπάρξει διαρροή νερού από τη μονάδα, με αποτέλεσμα να βραχούν και να υποστούν ζημιά τα αντικείμενα οικιακής χρήσης που υπάρχουν στο χώρο.
- Στερεώστε με ροπόκλειδο ένα παξιμάδι διεύρυνσης, όπως περιγράφεται σε αυτό το εγχειρίδιο. Εάν το σφίξετε υπερβολικά, μετά από μακρά χρονική περίοδο το παξιμάδι ενδέχεται να σπάσει προκαλώντας διαρροή ψυκτικού.

(mm)

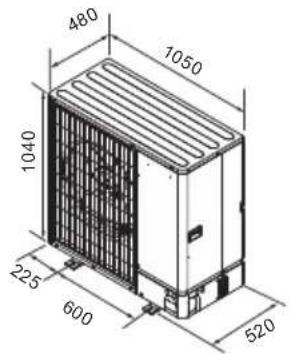

2.3. Εξωτερικές διαστάσεις (Εξωτερική μονάδα) (Fig. 2-3)

480 1050 1040 225 600 520

Fig. 2-3

2.4. Εξαερισμός και χώρος συντήρησης

2.4.1. Εγκατάσταση σε σημείο εκτεθειμένο στον άνεμο

Όταν η εγκατάσταση της εξωτερικής μονάδας γίνεται σε στέγη ή σε άλλη θέση που δεν είναι προστατευμένη από τον αέρα, τα στόμια εξαγωγής του αέρα πρέπει να τοποθετούνται με τρόπο ώστε να μην είναι άμεσα εκτεθειμένα σε δυνατούς ανέμους. Όταν δυνατός αέρας φυσά ατευθειας στο στόμιο εξαγωγής του αέρα, εμποδίζεται η κανονική ροή του αέρα και υπάρχει κίνδυνος βλάβης.

Στη συνέχεια, βλέπετε τρία παραδείγματα προφυλάξεων από δυνατούς ανέμους. ① Τοποθετήστε τη μονάδα ώστε το στόμιο εξαγωγής του αέρα να είναι στραμμένο προς τον πλησιέστερο διαθέσιμο τολχο και να απέχει περίπου 35 cm. (Fig. 2-4)
② Τοποθετήστε έναν προαιρετικό οδηγό αέρα, αν πρόκειται να εγκαταστήσετε τη μονάδα σε σημεία όπου υπάρχει το ενδεχόμενο να φυσούν απευθείας στο στόμιο εξαγωγής του αέρα πολύ δυνατοί άνεμοι κτλ. (Fig. 2-5)
Ⓐ Οδηγός αέρα
③ Εγκαταστήστε τη μονάδα με τρόπο ώστε ο αέρας που βγαίνει από το στόμιο εξαγωγής να φυσά κάθετα σε σχέση με την κατεύθυνση του ανέμου, εάν αυτό είναι δυνατό. (Fig. 2-6)
© Κατεύθυνση ανέμου

2.4.2. Εγκατάσταση μονής εξωτερικής μονάδας (Ανατρέξτε στην τελευταία σελίδα)

Οι ελάχιστες διαστάσεις έχουν ως εξής, εκτός αν επισημαίνεται η μέγ., που σημαίνει μέγιστες διαστάσεις.

Για κάθε περίπτωση ανατρέξτε στους αριθμούς.

① Εμπόδια στην πίσω πλευρά μόνο (Fig. 2-7)
② Εμπόδια στην πίσω και επάνω πλευρά μόνο (Fig. 2-8)

- Μην χρησιμοποιείτε τους προαιρετικούς οδηγούς στο στόμιο εξαγωγής του αέρα για κατεύθυνση της ροής προς τα πάνω.

③ Εμπόδια στην πίσω και στις δύο πλαϊνές πλευρές μόνο (Fig. 2-9)

④ Εμπόδια στην μπροστινή πλευρά μόνο (Fig. 2-10)

⑤ Εμπόδια στην μπροστινή και την πίσω πλευρά μόνο (Fig. 2-11)

⑥ Εμπόδια στην πίσω, στις δύο πλαϊνές και στην επάνω πλευρά μόνο (Fig. 2-12)

- Μην χρησιμοποιείτε τους προαιρετικούς οδηγούς στο στόμιο εξαγωγής του αέρα για κατεύθυνση της ροής προς τα πάνω.

2.4.3. Εγκατάσταση πολλαπλών εξωτερικών μονάδων (Ανατρέξτε στην τελευταία σελίδα)

Αφήστε ελεύθερο χώρο 50 mm ή περισσότερο μεταξύ των μονάδων.

Για κάθε περίπτωση ανατρέξτε στους αριθμούς.

① Εμπόδια στην πίσω πλευρά μόνο (Fig. 2-13)
② Εμπόδια στην πίσω και επάνω πλευρά μόνο (Fig. 2-14)

- Δεν πρέπει να εγκαθιστάτε περισσότερες από τρεις μονάδες στη σειρά. Επιπλέον, πρέπει να αφήνετε ελεύθερο χώρο μεταξύ τους όπως δείχνει η εικόνα.

- Μην χρησιμοποιείτε τους προαιρετικούς οδηγούς στο στόμιο εξαγωγής του αέρα για κατεύθυνση της ροής προς τα πάνω.

③ Εμπόδια στην μπροστινή πλευρά μόνο (Fig. 2-15)

④ Εμπόδια στην μπροστινή και την πίσω πλευρά μόνο (Fig. 2-16)
⑥ Απλή παράλληλη διάταξη μονάδων (Fig. 2-17)

* Όταν χρησιμοποιείτε προαιρετικό οδηγό στο στόμιο εξαγωγής του αέρα για κατεύθυνση της ροής προς τα πάνω, η απόσταση είναι 500 mm ή περισσότερο.

⑥ Πολλαπλή παράλληλη διάταξη μονάδων (Fig. 2-18)
* Όταν χρησιμοποιείτε προαιρετικό οδηγό στο στόμιο εξαγωγής του αέρα για κατεύθυνση της ροής προς τα πάνω, η απόσταση είναι 1000 mm ή περισσότερο. ⑦ Διάταξη μονάδων σε στοίβα (Fig. 2-19)

- Οι μονάδες μπορούν να τοποθετηθούν και σε στοίβα (μέχρι δύο μονάδες).

- Δεν μπορείτε να τοποθετήσετε στη σειρά περισσότερες από δύο στοίβες. Επιπλέον, πρέπει να αφήνετε ελεύθερο χώρο μεταξύ τους όπως δείχνει η εικόνα.

2. Χώρος εγκατάστασης

©2.5. Ελάχιστη περιοχή εγκατάστασης

Αν πρέτει οπωσδήποτε να εγκαταστήσετε μια μονάδα σε χώρο όπου και οι τέσσερις πλευρές αποκλείονται ή ασκούνται συμπιέσεις, επιβεβαιώστε ότι ικανοποιείται μία από τις παρακάτω καταστάσεις (Α, Β ή C).

Σημείωση: Αυτά τα αντίμετρα προορίζονται για τη διατήρηση της ασφάλειας, όχι για την εγγύηση των προδιαγραφών.

A) Εξασφαλίστε επαρκή χώρο εγκατάστασης (ελάχιστο εμβαδόν εγκατάστασης Amin).

Εγκαταστήστε τη μονάδα σε χώρο με εμβαδόν εγκατάστασης Απιη ή μεγαλύτερο, που αντιστοιχεί σε ποσότητα ψυκτικού Μ (ψυκτικό που έχει πληρωθεί από το εργοστάσιο + ψυκτικό που προστίθεται τοτικά).

M [kg] Amin m^2
1,0 12
1,5 17
2,0 23
2,5 28
3,0 34
3,5 39
4,0 45
4,5 50
5,0 56
5,5 62
6,0 67
6,5 73
7,0 78
7,5 84

Amin

B) Εγκαταστήστε τη μονάδα σε χώρο με ύψος συμπίεσης της τάξης των ≤ 0,125 [m].

'Υψος από το κάτω μέρος της τάξης των 0,125 [m] ή μικρότερο

Υψος από το κάτω μέρος της τάξης των 0,125 [m] ή μικρότερο

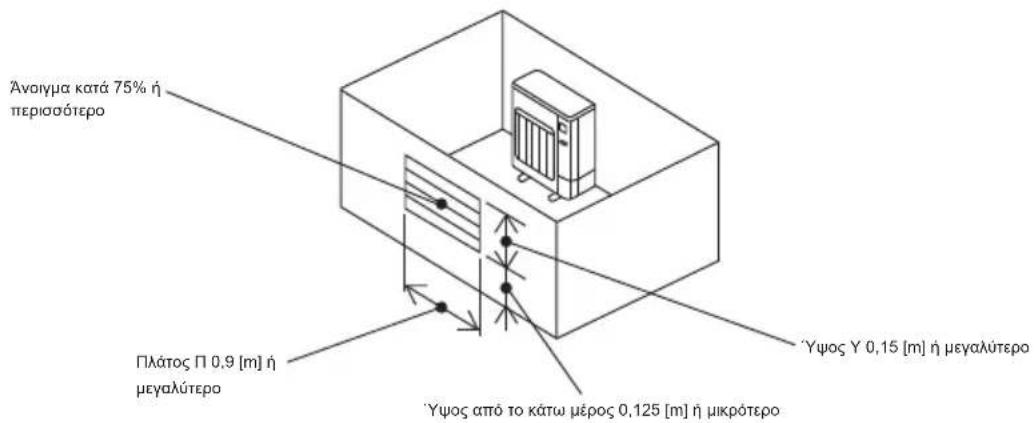

C) Δημιουργήστε κατάλληλη ανοικτή περιοχή εξαερισμού.

Βεβαιωθείτε ότι το πλάτος της ανοικτής περιοχής είναι 0,9 [m] ή μεγαλύτερο και το ύψος της ανοικτής περιοχής είναι 0,15 [m] ή μεγαλύτερο.

Ωστόσο, το ύψος από το κάτω μέρος του χώρου εγκατάστασης έως το κάτω άκρο της ανοικτής περιοχής θα πρέπει να είναι 0,125 [m] ή μικρότερο.

Η ανοικτή περιοχή θα πρέπει να έχει άνοιγμα κατά 75% ή περισσότερο.

Ανοιγμα κατά 75% ή περισσότερο Πλάτος Π 0,9 [m] ή μεγαλύτερο Υψος Υ 0,15 [m] ή μεγαλύτερο Υψος από το κάτω μέρος 0,125 [m] ή μικρότερο

3. Εγκατάσταση της εξωτερικής μονάδας

⑧ Μπουλόνι Μ10 (3/8")
⑧ Báon
© Όσο το δυνατόν περισσότερο.
⑭ Άνοιγμα εξαιρισμού
⑤ Τοποθετήστε βαθιά στο έδαφος

Fig. 3-1

(mm)

- Η μονάδα πρέπει να τοποθετηθεί σε σταθερή και επίπεδη επιφάνεια για την αποφυγή θορύβων κατά τη λειτουργία. (Fig. 3-1)

<Χαρακτηριστικά θεμελίωσης>

Μπουλόνι θεμελίωσης M10 (3/8")
Πάχος σκυροδέματος 120 mm
Μήκος μπουλονιού 70 mm
Βάρος-ικανότητα συγκράτησης 320 kg

• Βεβαιωθείτε ότι το μήκος του μπουλονιού θεμελίωσης είναι το πολύ 30 mm από την κάτω επιφάνεια της βάσης.
  • Στερεώστε καλά τη βάση της μονάδας με τέσσερα μπουλόνια θεμελίωσης M10 σε σταθερή επιφάνεια.

Εγκατάσταση της εξωτερικής μονάδας

• Μην φράσσετε το άνοιγμα εξαερισμού. Σε αντίθετη περίπτωση, η λειτουργία της μονάδας παρεμποδίζεται και μπορεί να προκληθεί ζημιά.
• Εκτός από τη βάση της μονάδας, χρησιμοποιήστε και τις οπές στην πίσω πλευρά της μονάδας για τη σύνδεση συρμάτων στερέωσης κτλ., εφόσον χρειάζεται για την εγκατάσταση της μονάδας. Χρησιμοποιήστε λαμαρινόβίδες (φ5 × 15 mm ή λιγώτερο) και κάντε την εγκατάσταση επιπόπου.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Η μονάδα πρέπει να εγκατασταθεί και να στερεωθεί καλά σε μια επιφάνεια που μπορεί να αντέξει το βάρος της. Αν η μονάδα τοποθετηθεί σε ασταθή επιφάνεια, μπορεί να πέσει και να προκαλέσει τραυματισμούς.
• Η εγκατάσταση της μονάδας πρέπει να γίνει σύμφωνα με τις οδηγίες προκειμένου να ελαχιστοποιηθεί ο κίνδυνος ζημιάς από σεισμούς, τυφώνες ή δυνατούς ανέμους. Όταν η μονάδα δεν είναι σωστά εγκατεστημένη, μπορεί να πέσει και να προκαλέσει ζημιά ή τραυματισμό.

ΠΡΟΣΟΧΗ:

- Εγκαταστήστε τη μονάδα σε σταθερή κατασκευή ώστε να αποφύγετε τον έντονο ήχο λειτουργίας ή τους κραδασμούς.

4.1. Προφυλάξεις για τις συσκευές που χρησιμοποιούν ψυκτικό R32

• Ανατρέξτε στην ενότητα 1.5. για προφυλάξεις που δεν περιλαμβάνονται παρακάτω σχετικά με τη χρήση εξωτερικής μονάδας με ψυκτικό R32.
• Χρησιμοποιήστε λάδι εστέρα, λάδι αιθέρα ή αλκυλιοβενζόλη (μικρή ποσότητα) σαν ψυκτικό λάδι για την εφαρμογή στα διαπλατυσμένα τμήματα.
• Χρησιμοποιήστε φωσφορούχο κρατέρωμα C1220 για τη σύνδεση των σωληνώσεων ψυκτικού, όταν έχετε χαλκοσωλήνες και σωλήνες κράματος χαλκού χωρίς ενώσεις. Χρησιμοποιείτε σωλήνες ψυκτικού με πάχος σύμφωνα με τις προδιαγραφές στον παρακάτω πίνακα. Βεβαιωθείτε ότι οι εσωτερικές επιφάνειες των σωλήνων είναι καθαρές και δεν περιέχουν επικίνδυνες προσμίξεις όπως θειικές ενώσεις, οξειδωτικά, ρινίσματα ή σκόνη.

Να εφαρμόζεται πάντα μη οξειδωτική χαλκοκόλληση κατά τη χαλκοκόλληση των σωλήνων, διαφορετικά θα καταστραφεί ο συμπιεστής.

Μέγεθος σωλήνα (mm)	6,35	9,52 12,7	15,88
Πάχος (mm) 0,8	0,8 0,8 1	0

ø19,05	ø22,2	ø25	4	ø28,58
1,0	1,0	1,0	1,0

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

Κατά την εγκατάσταση ή τη μετακίνηση ή κατά τη συντήρηση της εξωτερικής μονάδας, χρησιμοποιείτε μόνο το ενδεδειγμένο ψυκτικό (R32) για την πλήρωση των σωλήνων ψυκτικού. Μην το αναριγνύετε με άλλο ψυκτικό μέσο και μην αφήνετε τον αέρα να παραμένει μέσα στις γραμμές.

Εάν αναμιχθεί αέρας με το ψυκτικό, ενδέχεται να προ- καλέσει ασυνήθιστα υψηλή πίεση στη γραμμή ψυκτι- κού, με ενδεχόμενο έκρηξης και άλλους κινδύνους.

Η χρήση ψυκτικού διαφορετικού από αυτό που καθορίζεται για το σύστημα θα προκαλέσει μηχανική βλάβη ή δυσλειτουργία του συστήματος ή ζημιά στο σύστημα. Στη χειρότερη περίπτωση, μια τέτοια ενέργεια ενδέχεται να υπονομεύσει την ασφάλεια του προϊόντος.

• Μην χρησιμοποιείτε σωλήνες με πάχος μικρότερο από τις προδιαγραφές του παραπάνω πίνακα.
• Χρησιμοποιήστε συμβατό σωλήνα για τη μέγιστη επιτρεπόμενη πίεση για την εξωτερική μονάδα.

Απαιτείται τοίχωμα σωλήνα μεγαλύτερου πάχους από τις τιμές του πίνακα για σωλήνες με μεγαλύτερη διάμετρο.

Η μέγιστη επιτρεπόμενη πίεση υποδεικνύεται στην πινακίδα.

• Χρησιμοποιήστε σωλήνες 1/2 Η ή Η εάν η διάμετρος είναι 19,05 mm ή μεγαλύτερη.
  Φροντίζετε να υπάρχει κατάλληλος εξαερισμός, προκειμένου να αποτρέπεται τυχόν ανάφλεξη. Επιπλέον, φροντίζετε να εφαρμόζετε μέτρα πυροπρόληψης ώστε να μην υπάρχουν επικίνδυνα ή εύφλεκτα αντικείμενα στη γύρω περιοχή.

4. Εγκατάσταση της σωλήνωσης ψυκτικού υγρού

A 90° ± 0.5° φA 45° ± 2° R0.4 - R0.8 B C (mm)

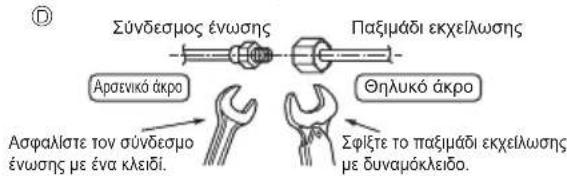

Σύνδεσμος ένωσης Παξιμάδι εκχείλωσης Αραενικό άκρο Θηλυκό άκρο Ασφαλίστε τον σύνδεσμο ένωσης με ένα κλειδί. Σφίζτε το παξιμάδι εκχείλωσης με δυναμάκλειδο.

② Διαστάσεις εκχείλωσης
⑫ Ροπή σύσφιξης για το περικόχλιο εκχείλωσης

Fig. 4-1
⑧ (Fig. 4-1)

Διάμετρος χαλκοσωλήνα (mm)	Διαστάσεις εκχείλωσης Διάσταση øA (mm)
ø6,35 8,7 - 9,1
ø9,52 12,8 - 13,2
ø12,7 16,2 - 16,6
ø15,88 19,3 - 19,7
ø19,05 23,6 - 24,0

© (Fig. 4-1)

Διάμετρος χαλκοσωλήνα (mm)	Διάμετρος περικοχλίου εκχείλωσης (mm)	Ροπή σύσφιξης (N·m)
ø6,35 17 14 - 18
ø6,35 22 34 - 42
ø9,52 22 34 - 42
ø12,7 26 49 - 61
ø12,7 29 68 - 82
ø15,88 29 68 - 82
ø15,88 36 100 - 120
ø19,05 36 100 - 120

A Mήτρα Xalkoswahrups B

Fig. 4-2

4.2. Σωλήνες σύνδεσης (Fig. 4-1)

• Όταν είναι διαθέσιμοι στο εμπόριο χρησήμοποιούνται χαλκοσωλήνες, στειροείδεις σωλήνες υγρού και αερίου με υλικό μόνωσης που διατίθεται στο εμπόριο (θερμική αντοχή έως 110°C ή μεγαλύτερη, πάχος 12 Μ ή μεγαλύτερο). Η απευθείας επα φή με τη γυμνή σωλήνωση ενδέχεται να προκαλέσει εγκαύματα ή κρυοπαγήματα.
  • Πριν βίδωσετε το περικόχλιο εκχείλωσης απλώστε στο σωλήνα και στην κοινή επιφάνεια που επικάθεται λεπτό στρώμα από ψυκτικό λάδι.
  • Αλείψτε με ψυκτικό λάδι ολόκληρη την επιφάνεια στα διαπλατυσμένα τμήματα.
  • Χρησιμοποιήστε τα παξιμάδια ρακόρ για το παρακάτω μέγεθος σωλήνα. ©
  • Για τη σύνδεση, ευθυγραμμίστε πρώτα το κέντρο και κατόπιν σφίξτε το περικό χλιο εκχείλωσης με το χέρι 3 με 4 φορές.
• Χρησιμόποιήσετε 2 κλείδιά για να σφίξετε τις συνδέσεις των σωλήνων.
• Όταν έχουν γίνει οι συνδέσεις στις σωληνώσεις, χρησιμοποιήσετε ένα όργανο εντοπίσεως διαρροών ή διάλυμα σαπουνιού για να εντοπίσετε τυχόν διαρροές αερίου.

		SWM60 - 140, SHWM60 - 140
Πλευρά αερίου	Μέγεθος σωλήνα (mm) ø1	2,7 ή ø15,88
Πλευρά υγρού	Μέγεθος σωλήνα (mm) ø6	35

• Όταν κάμπτετε τους σωλήνες, προσέξτε να μην τους σπάσετε. Ακτίνες κάμψης της τάξης των 100 mm ή 150 mm είναι αρκετές.
• Βεβαινθείτε ότι οι σωλήνες δεν έρχονται σε επαφή με τον συμπιεστή και την πλάκα βάσης για τον συμπιεστή. Μπορεί να προκληθεί μη φυσιολογικός θόρυβος ή κραδασμοί.
  ① Η σύνδεση των σωλήνων πρέπει να ξεκινά από την εσωτερική μονάδα. Για το σφίξιμο των περικοχλίων εκχείλωσης πρέπει να χρησιμοποιείτε δυναμόκλείδο.
  ② Εκχειλώστε τους σωλήνες υγρού και αερίου και αλείψτε τους με ένα λεπτό στρώμα λαδιού ψυκτικού (επιτόπου εργασία).
• Όταν χρησιμοποιούνται τα συνήθη υλικά για το σφράγισμα των σωλήνων, ανατρέξε στον Πίνακα 1 για την εκχείλωση των σωλήνων με φυκτικό R32. Για την επαλήθευση των μετρήσεων Α πρέτει να χρησιμοποιήσετε το μετρητή διαστάσεων

Πίνακα 1 (Fig. 4-2)

Διάμετρος χαλκοσωλήνα (mm)	A (mm)
	Εργαλείο διαπλάτυνσης για R32
	Τύπου σφιγκτήρα
ø6,35 (1/4")	0 - 0,5
ø9,52 (3/8")	0 - 0,5
ø12,7 (1/2")	0 - 0,5
ø15,88 (5/8") 0 - 0,5
ø19,05 (3/4") 0 - 0,5

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

Κατά την εγκατάσταση της μονάδας, συνδέστε με ασφάλεια τους σωλήνες ψυκτικού πριν θέσετε σε λειτουργία το συμπιεστή.

④ Εμπρόσθιο κάλυμμα σωληνώσεων
⑤ Πίσω κάλυμμα σωληνώσεων
© Βαλβίδα διακοπής
⑫ Πλαίσιο συντήρησης
⑤ Ακτίνα ζώνης : 100 mm - 150 mm

4.3. Σωληνώσεις ψυκτικού υγρού (Fig. 4-3)

Αφαιρέστε το πλαίσιο συντήρησης ① (4 βίδες), το εμπρόσθιο κάλυμμα σωληνώσε- ων ② (2 βίδες) και το πίσω κάλυμμα σωληνώσεων ③ (4 βίδες).

• Σκόνη από το ξεφλούδισμα ορισμένων λαστιχένιων στηριγμάτων δεν θα προκαλέσει προβλήματα στη χρήση της εξωτερικής μονάδας.
• Μην αφήνετε έναν σωλήνα ψυκτικού υγρού να έρχεται σε επαφή με την πλάκα βάσης.
  Η μετάδοση κραδασμών από την εξωτερική στην εσωτερική μονάδα ενδέχεται να προκαλέσει θορύβους.

① Κάντε τις συνδέσεις των σωληνώσεων για την εσωτερική/εξωτερική μονάδα όταν η ανασταλτική βαλβίδα της εξωτερικής μονάδας είναι εντελώς κλειστή.
② Κάντε εξαερισμό στην εσωτερική μονάδα και στους σωλήνες σύνδεσης.
③ Αφού συνδέσετε τους σωλήνες ψυκτικού, ελέγξτε τους συνδεδεμένους σωλήνες και την εσωτερική μονάδα για τυχόν διαρροή αερίου. (Ανατρέξτε στην ενότητα 4.4. Μέθοδος ελέγχου αεροστεγανότητας του σωληνώσεων ψυκτικού.)
③ Μια αντλία κενού υμηλής απόδοσης χρησιμοποιείται στη θυρίδα συντήρησης της ανασταλτικής βαλβίδας για τη διατήρηση κενού για αρκετό χρονικό διάστημα (μία ώρα τουλάχιστον αφού η πίεση φτάσει τα -101 kPa (5 Torr)), προκειμένου να πραγματοποιηθεί ξήρανση υπό κενό στο εσωτερικό των σωλήνων. Ελέγχετε πάντα το βαθμό κενού στην κάσα του μανομέτρου. Εάν στο σωλήνα εξακολουθεί να υπάρχει υγρασία, ο βαθμός κενού μερικές φορές δεν είναι δυνατό να επιτευχθεί με εφαρμογή κενού για μικρό χρονικό διάστημα.

Αφού ολοκληρωθεί η ξήρανση υπό κενό, ανοίξτε τελείως τις ανασταλτικές βαλβίδες (και των υγρών και των αερίων) για την εξωτερική μονάδα. Με αυτόν τον τρόπο γίνεται πλήρης σύνδεση των εσωτερικών και εξωτερικών κυκλωμάτων της ψυκτικής ουσίας.

- Εάν η ξήρανση υπό κενό δεν είναι επαρκής, στα κυκλώματα της ψυκτικής ουσίας παραμένουν αέρας και υδρατμοί που μπορούν να προκαλέσουν υπερβολική αύξηση της υψηλής πίεσης, υπερβολική πτώση της χαμηλής πίεσης, φθορά του λαδιού της ψυκτικής μηχανής λόγω υγρασίας κ.λπ.

- Αν οι ανασταλτικές βαλβίδες παραμείνουν κλειστές και τεθεί σε λειτουργία το κλιματιστικό, ο συμπιεστής και οι βαλβίδες ελέγχου θα υποστούν ζημιά.

• Χρησιμοποιήστε έναν ανιχνευτή διαρροής ή νερό με σαπουνάδα για να ελέγξετε εάν υπάρχει διαρροή αερίου στα σημεία σύνδεσης των σωλήνων στην εξωτερική μονάδα
• Μην χρησιμοποιήσετε το ψυκτικό από τη μονάδα για την εξαέρωση των γραμμών ψυκτικού.
• Αφού ολοκληρωθεί η διαδικασία, σφίξτε τα καπάκια των βαλβίδων με τη σωστή ροπή σύσφίξης: 20 έως 25 N·m (200 έως 250 kgf·cm).

Αν ξεχάσετε να ξαναβάλετε και να σφίξετε τα καπάκια των βαλβίδων, θα έχει σαν αποτέλεσμα να σημειωθεί διαρροή ψυκτικού. Επιπλέον, μην προκαλέσετε φθορές στην εσωτερική επιφάνεια των καπακιών των βαλβίδων γιατί δρουν ως παρεμβύσματα για την αποτροτή διαρροής.

⑤ Χρησιμοποιήστε στεγανωτικό υλικό για να σφραγίσετε τα άκρα της θερμομόνωσης γύρω από τα σημεία σύνδεσης των σωλήνων ώστε να μην είναι δυνατή η εισχώρηση νερού στη θερμομόνωση.

4. Εγκατάσταση της σωλήνωσης ψυκτικού υγρού

④ Ανασταλτική βαλβίδα <Γραμμή υγρού>
© Ανασταλτική βαλβίδα <Γραμμή αερίου>
© Θυρίδα συντήρησης
⑫ Τμήμα ανοίγματος/κλεισίματος

⑤ Τοπικός σωλήνας
© Σφραγισμένος, όπως και στη γραμμή αερίου
© Κάλυμμα σωλήνα

Fig. 4-4
(1)

④ Σώμα βαλβίδας
⑧ Πλευρά μονάδας
© Λαβή
⑫ Катаки
© Πλευρά τοπικού σωλήνα
© Κάλυμμα σωλήνα
© Θυρίδα συντήρησης
Θ Στέλεχος βαλβίδας

① Τμήμα γαλλικού κλειδιού
(Μην χρησιμοποιείτε γαλλικό κλειδί σε κανένα άλλο τμήμα. Η χρήση του μπορεί να προκαλέσει διαρροή της ψυκτικής ουσίας.)
⑥ Τμήμα στεγανωπικού παρεμβύσματος
(Στεγανοποιήστε με το άκρο του θερμομονωτικού υλικό το τμήμα σύνδεσης του σωλήνα χρησιμοποιώντας οποιο δήποτε μονωτικό υλικό διαθέτετε, έται ώστε το νερό να μην διαπερνά το θερμομονωτικό υλικό.)

* Η εικόνα στα αριστερά δεν είναι παρά ένα παράδειγμα.
Το σχήμα της βαλβίδας διακοπής, η θέση της θυρίδας συντήρησης κ.λπ. ενδέχεται να ποικίλλουν ανάλογα με το μοντέλο.
* Періотрέψτε μόνο το τμήμα Ⓑ. (Μην σφίγγετε άλλο τα τμήματα Ⓑ και Ⓑ.)

© Σωλήνας πλήρωσης

① Θυρίδα συντήρησης

Fig. 4-7

4.4. Méθοδος ελέγχου αεροστεγανότητας του σωληνώσεων ψυκτικού (Fig. 4-4)

(1) Συνδέστε τα εργαλεία ελέγχου.
- Βεβαιωθείτε ότι οι ανασταλτικές βαλβίδεφ① είναι κλειστές και μην τις ανοίξετε. - Αυξήστε την πίεση στους σωλήνες ψυκτικού μέσω της θυρίδας συντήρησης ① της βαλβίδας διακοπής κυκλοφορίας αερίου ②.
(2) Μην διοχετεύσετε πίεση μέχρι την ενδεδειγμένη τιμή μεμιάς αλλά σταδιακά. ① Αυξήστε την πίεση μέχρι 0,5 MPa (5 kgf/cm²G), περιμένετε πέντε λεπτά και βεβαιωθείτε ότι η πίεση δεν μειώνεται.
② Αυξήστε την πίεση σε 1,5 MPa (15 kgf/cm²G), περιμένετε πέντε λεπτά και βεβαιωθείτε ότι η πίεση δεν μειώνεται.
③ Αυξήστε την πίεση σε 4,15 MPa (41,5 kgf/cm²G) και μετρήστε τη θερμοκρασία περιβάλλοντος και την πίεση του ψυκτικού.
(3) Αν ή συγκεκριμένη πίεση διατηρείται σταθερή για μία περίπου ημέρα και δεν πέφτει, οι σωλήνες έχουν περάσει με επιτυχία τον έλεγχο αεροστεγανότητας και δεν υπάρχουν διαρροές.
• Αν η θερμοκρασία περιβάλλοντος μεταβληθεί κατά 1°C, η πίεση θα μεταβληθεί επίσης κατά 0,01 MPa (0,1 kgf/cm²G). Κάντε τις απαραίτητες διορθώσεις.
(4) Αν η πίεση μειωθεί στα βήματα (2) ή (3), τότε υπάρχει διαρροή αερίου. Αναζητήστε την αιτία της διαρροής.

4.5. Méθοδος ανοίγματος ανασταλτικής βαλβίδας

Η μέθοδος ανοίγματος της ανασταλτική βαλβίδας εξαρτάται από το μοντέλο της εξωτερικής μονάδας. Χρησιμοποιήστε την κατάλληλη μέθοδο για να ανοίξετε την ανασταλτική βαλβίδα.

(1) Γραμμή ύγρού (Fig. 4-5)
① Βγάλτε το καπάκι και περιστρέψτε το στέλεχος της βαλβίδας προς τα αριστερά έως το τέρμα χρησιμοποιώντας ένα εξαγωνικό κλειδί 4 mm. Σταματήστε να περιστρέφετε έως ότου φτάσει στον αναστολέα. (Περίπου 4 στροφές)
② Βεβαιωθείτε ότι η ανασταλτική βαλβίδα έχει ανοίξει πλήρως, πιέστε τη λαβή και περιστρέφοντας επαναφέρετε το καπάκι στην αρχική του θέση.
(2) Γραμμή αερίου (Fig. 4-6)
① Βγάλτε το καπάκι και περιστρέψτε το στέλεχος της βαλβίδας προς τα αριστερά έως το τέρμα χρησιμοποιώντας ένα εξαγωνικό κλειδί 4 mm. Σταματήστε να περιστρέφετε έως ότου φτάσει στον αναστολέα.

(Περίπου 9 στροφές)

② Βεβαιωθείτε ότι ή ανασταλτική βαλβίδα έχει ανοίξει πλήρως, πιέστε τη λαβή και περιστρέφοντας επαναφέρετε το καπάκι στην αρχική του θέση.

Οι σωλήνες ψυκτικού τυλίγονται με ταινία για προστασία

• Οι σωλήνες μπορούν να τυλιχτούν με προστατευτική τανία μέχρι να φθάσουν διάμετρο οθο πριν ή μετά τη σύνδεσή τους. Ανοίζε τη χαραγμένη τρύπα στο κάλιμμα των σωλήνων ακολουθώντας την αυλάκωση και τυλίξτε τους σωλήνες. Άνοιγμα εισόδου σωλήνα
• Χρησιμοποιήστε στόκο ή μονωτικό υλικό για να σφραγίσετε το σημείο σύνδεσης των σωλήνων ώστε να μην υπάρχουν κενά. (Αν τα κενά δεν σφραγιστουν, μπορεί να ακούγεται ασυνήθιστος θόρυβος ή να εισχωρήσει στη μονάδα σκόνη ή νερό και να προκαλέσει βλάβη.)

ΠΡΟΣΟΧΗ:

Μέτρα ασφαλείας που πρέπει να τηρούνται κατά τη χρήση της βαλβίδας πλήρωσης (Fig. 4-7)

Μην σφίγγετε πάρα πολύ τη θυρίδα συντήρησης κατά την εγκα- τάσταση, καθώς μπορεί να παραμορφωθεί και να χαλαρώσει ο πυρήνας της βαλβίδας, με αποτέλεσμα τη διαρροή αερίου.

Αφού τοποθετήσετε το τμήμα Ⓑ προς τη σωστή κατεύθυνση, περιστρέψτε μόνο το τμήμα Ⓐ και σφίξτε το.

Αφού σφίξετε το τμήμα Ⓐ, μην σφίγγετε άλλο τα τμήματα Ⓐ και Ⓑ.

4.6. Προσθήκη ψυκτικού υγρού

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Όταν το συνολικό φορτίο ψυκτικού υγρού στο σύστημα υπερβαίνει τα 1,84 kg, να συμμορφώνεστε με τις ελάχιστες απαιτήσεις δαπέδου για την εσωτερική μονάδα. Για περισσότερες λεπτομέρειες, ανατρέξτε στο εγχειρίδιο οδηγιών εγκατάστασης της εσωτερικής μονάδας.
• Το μήκος σωλήνωσης χωρίς φορτίο εξαρτάται από τη χρήση, επομένως ελέγξτε τον παρακάτω πίνακα.
• Εάν το μήκος σωλήνωσης υπερβαίνει το μήκος σωλήνωσης χωρίς φορτίο, πληρώστε επιπρόσθετα ψυκτικό υγρό R32 ακολουθώντας την παρακάτω διαδικασία.
  * Όταν η μονάδα είναι απενεργοποιημένη, πληρώστε την με πρόσθετο ψυκτικό μέσω της βαλβίδας διακοπής κυκλοφορίας αερίου, μετά τη δημιουργία κενού στις προεκτάσεις των σωλήνων και την εσωτερική μονάδα.

Όταν το κλιματιστικό λειτουργεί, πληρώστε με ψυκτικό από τη βαλβίδα ελέγχου της γραμμής αερίου χρησιμοποιώντας μια συσκευή πλήρωσης ασφαλείας. Μην προσθέτετε υγρό ψυκτικό απευθείας στη βαλβίδα ελέγχου.

* Μετά την πλήρωση της μονάδας με ψυκτικό, σημειώστε την ποσότητα του ψυκτικού που προσθέσατε στην ετικέτα συντήρησης (που βρίσκεται κολλημένη στη μονάδα). Ανατρέξτε στην ενότητα “1.5. Χρήση κλιματιστικών με ψυκτικό μέσο R32” για περισσότερες πληροφορίες.

* Υπολογίστε την πρόσθετη ποσότητα πλήρωσης ψυκτικού με βάση τον τύπο στον παρακάτω πίνακα.

Όταν η υπολογισμένη συνολική ποσότητα ψυκτικού (Αρχική ποσότητα + Πρόσθετη ποσότητα πλήρωσης) υπερβεί τη μέγιστη ποσότητα που προσδιορίζεται παρακάτω, μειώστε την πρόσθετη ποσότητα πλήρωσης, προκειμένου η συνολική ποσότητα να είναι ίση με την προσδιορισμένη μέγιστη ποσότητα.

© Αναπλήρωση συντήρησης R32: Πριν από την αναπλήρωση με R32 κατά τη συντήρηση του εξοπλισμού, για να διασφαλιστεί ότι δεν υπάρχει κίνδυνος έκρηξης από ηλεκτρικούς σπινθήρες, πρέπει να διασφαλιστεί ότι ο μηχανικός εξοπλισμός είναι 100% αποσυνδεδεμένος από την κεντρική παροχή.

Θέρμανση μόνο

Αρχική ποσότητα

Μήκος σωληνώσεων χωρίς φορτίο

Επιτρεπόμενο μήκος σωληνώσεων

Επιτρεπόμενη κατακόρυφη διαφορά

Μήκος σωληνώσεων

2 έως 3 m

-5 m

-10 m

-15 m

-20 m

-25 m

-30 m

-35 m

-40 m

-45 m

-50 m

Μέγ. ποσότητα

PUZ-

S(H)WM60/80/100AA

1,80 kg

35 m

-50 m

-30 m

Συνολική ποσότητα, kg

1,30 *2

1,40 *2

1,50 *2

1,60 *2

1,70 *2

1,80

2,00

2,10

2,20

2,20 kg

Επιπλέον ποσότητα φορτίου, kg

-

-

-

-

-

-

-

-

-

+0,20

+0,30

+0,40

S(H)WM120/140AA

1,80 kg

30 m

-50 m

-30 m

Συνολική ποσότητα, kg

1,50 *2

1,60 *2

1,70 *2

1,80

1,80

2,00

2,20

2,30

2,40

2,40 kg

Επιπλέον ποσότητα φορτίου, kg

-

-

-

-

-

-

-

-

+0,20

+0,40

+0,50

+0,60

Δυνατότητα αναστροφής(Ψύξη και θέρμανση)

Αρχική ποσότητα

Μήκος σωληνώσεων χωρίς φορτίο

Επιρετόμενο μήκος σωληνώσεων

Επιρετόμενη κατακόρυφη διαφορά

Μήκος σωληνώσεων

2 έως 3 m

-5 m

-10 m

-15 m

-20 m

-25 m

-30 m

-35 m

-40 m

-45 m

-50 m

Μέγ. ποσότητα

PUZ-

S(H)WM60/80/100AA

1,80 kg

15 m

-50 m

-30 m

Συνολική ποσότητα, kg

1,70 *2

1,80

1,80

1,90

2,00

2,10

2,20

2,30

2,40

2,40 kg

Επιπλέον ποσότητα φορτίου, kg

-

-

-

-

+0,10

+0,20

+0,30

+0,40

+0,50

+0,60

S(H)WM120/140AA

1,80 kg

Κανένα. *1

-30 m

-30 m

Συνολική ποσότητα, kg

2,20

2,30

2,40

2,40 kg

Επιπλέον ποσότητα φορτίου, kg

+0,40

+0,50

+0,60

*1 Το μήκος σωλήνωσης 5 m είναι χρήσιμο όταν επιτρέπονται οι παρακάτω περιπτώσεις.

•Η μέγιστη ικανότητα ψύξης ενδέχεται να πέσει πάνω από 20 τοις εκατό. Σε αυτήν την περίπτωση, η απόδοση ψύξης θα είναι μικρότερη και θα αυξηθεί επίσης η ισχύς εισόδου. • Ενδέχεται να παρουσιαστεί θόρυβος τρεχούμενου νερού από τις διευρυμένες σωληνώσεις ή την εσωτερική μονάδα.

*2 Αυτές οι τιμές συνιστώνται μόνο στην περίπτωση επαναπλήρωσης. Στην αρχική δόση, δεν απαιτείται ρύθμιση των ποσοτήτων ψυκτικού υγρού.

*3 Εάν ρυθμίσετε τη θερμοκρασία νερού στους 60°C ή υψηλότερη τιμή, προσθέστε την ποσότητα ψυκτικού υγρού για «Δυνατότητα αναστροφής», ακόμα και όταν χρησιμοποιείτε τη λειτουργία «μόνο θέρμανση».

Διαφορετικά, το σύστημα ενδέχεται να μην λειτουργήσει λόγω ανεπάρκειας ψυκτικού υγρού.

5. Εργασίες Σωληνώσεων Αποχέτευσης

Σύνδεση σωλήνα αποχέτευσης εξωτερικής μονάδας (PUZ-SWM)

Όταν απαιτείται αποχετευτική σωλήνωση, χρησιμοποιήστε την οπή ή το δοχείο αποστράγγισης (προαιρετικά μέρη).

Σημείωση:

Μην χρησιμοποιείτε τον σύνδεσμο σωλήνα αποστράγγισης και το δοχείο αποστράγγισης σε ψυχρή περιοχή.

Τα υγρά αποστράγγισης μπορεί να παγώσουν και να διακοπεί η λειτουργία του ανεμιστήρα.

Σύνδεσμος σωλήνα αποστράγγισης PAC-SG61DS-E

Δοχείο αποστράγγισης PAC-SJ83DF-E

6. Εργασίες σωληνώσεων νερού

6.1. Ελάχιστη ποσότητα νερού

Ανατρέξτε στο εγχειρίδιο εγκατάστασης της εσωτερικής μονάδας.

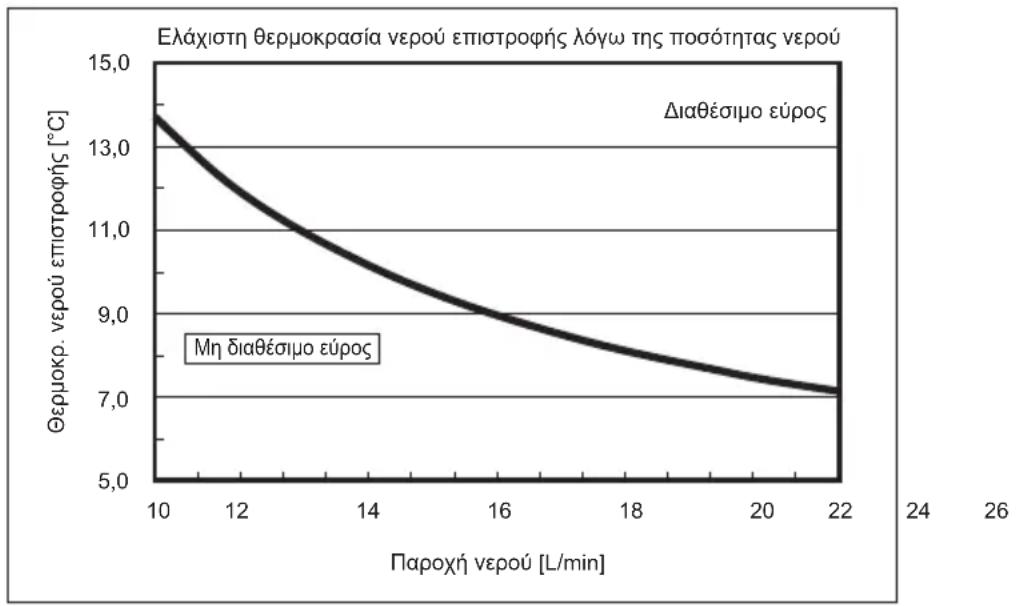

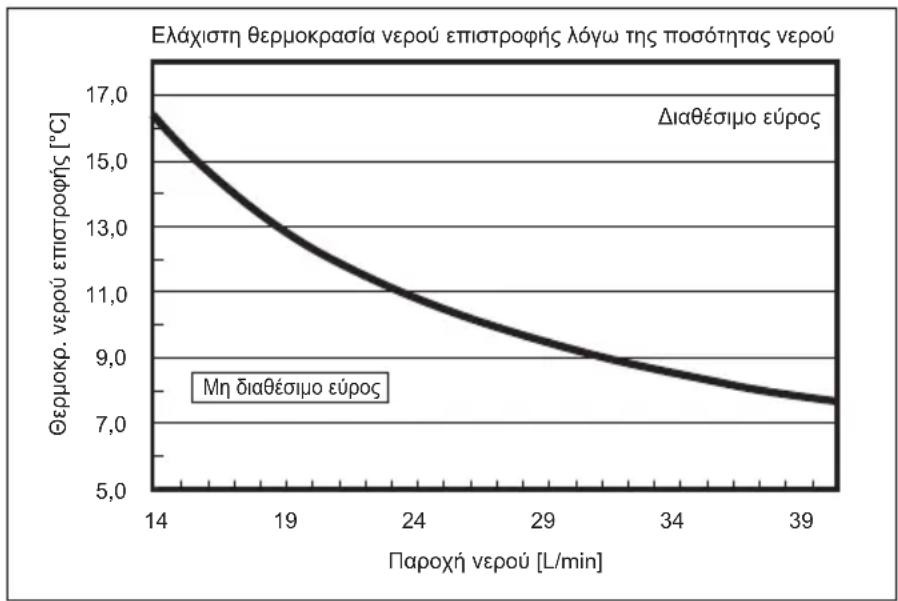

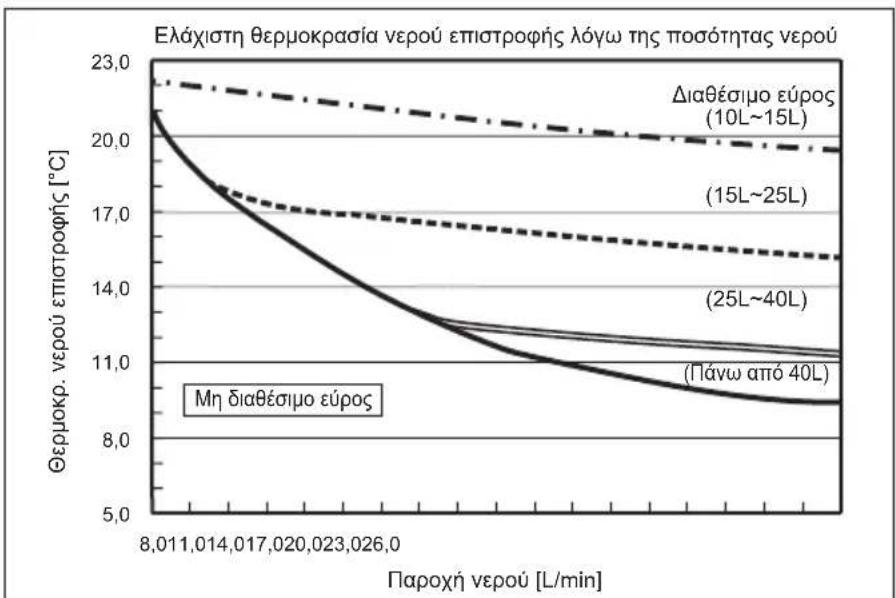

6.2. Διαθέσιμο εύρος (Παροχή νερού, θερμοκρ. νερού επιστροφής)

Διασφαλίστε την ακόλουθη παροχή νερού και το ακόλουθο εύρος θερμοκρασίας νερού επιστροφής στο κύκλωμα νερού.

Αυτές οι καμπύλες σχετίζονται με την ποσότητα νερού.

■ Θέρμανση

PUZ-SWM60, 80, 100

PUZ-SHWM60, 80, 100

PUZ-SWM120, 140

PUZ-SHWM120, 140

Σημείωση:

Αποφύγετε το μη διαθέσιμο εύρος κατά την απόψυξη.

Διαφορετικά, η απόψυξη της εξωτερικής μονάδας δεν θα γίνει επαρκώς ή/και ο εναλλάκτης θερμότητας της εσωτερικής μονάδας μπορεί να παγώσει.

■ Ψύξη

PUZ-SWM60, 80, 100

PUZ-SHWM60, 80, 100

PUZ-SWM120, 140
PUZ-SHWM120, 140

Σημείωση:
Αποφύγετε το μη διαθέσιμο εύρος κατά την απόψυξη.
Διαφορετικά, η απόψυξη της εξωτερικής μονάδας δεν θα γίνει επαρκώς ή/και ο εναλλάκτης θερμότητας της εσωτερικής μονάδας μπορεί να παγώσει.

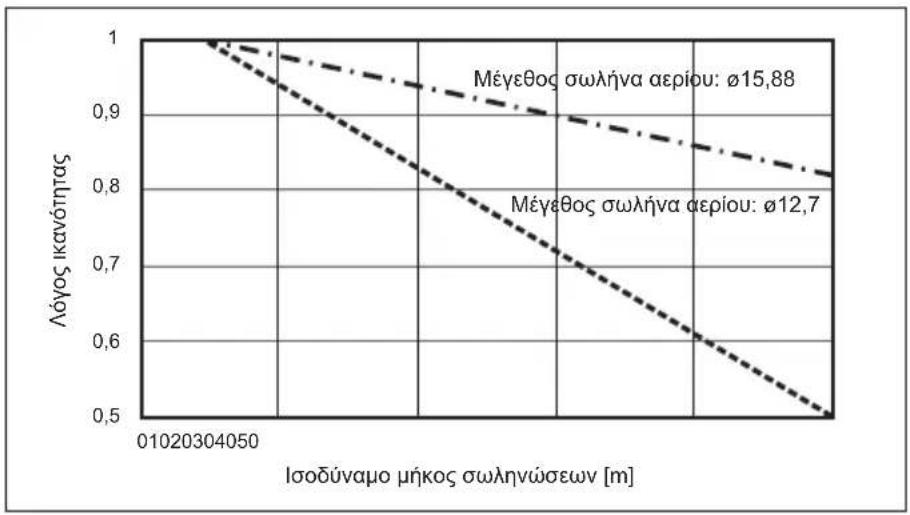

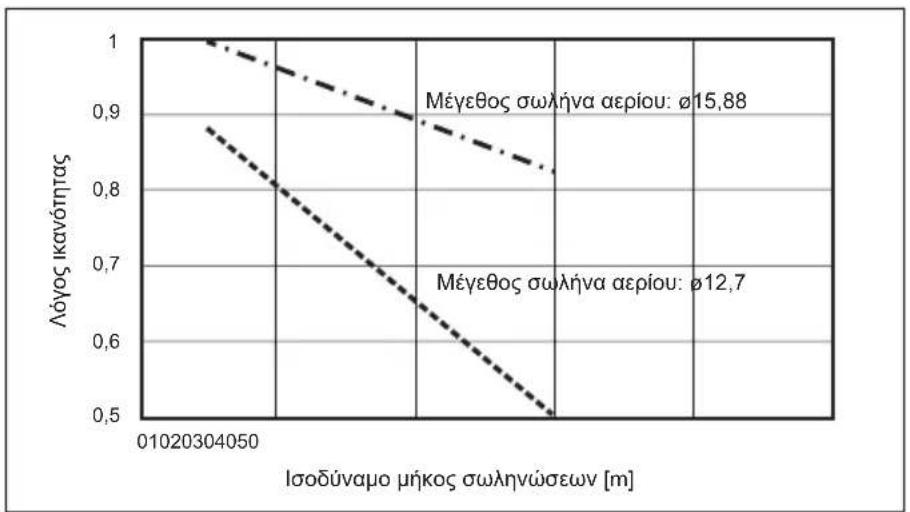

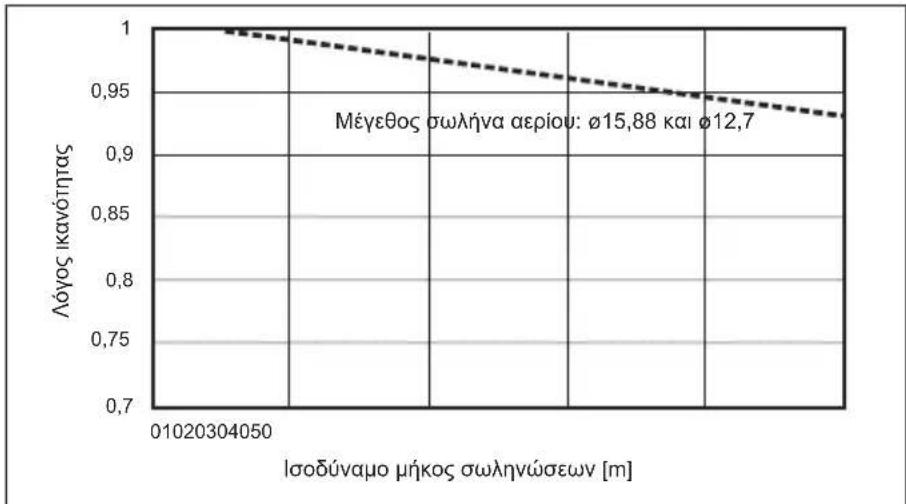

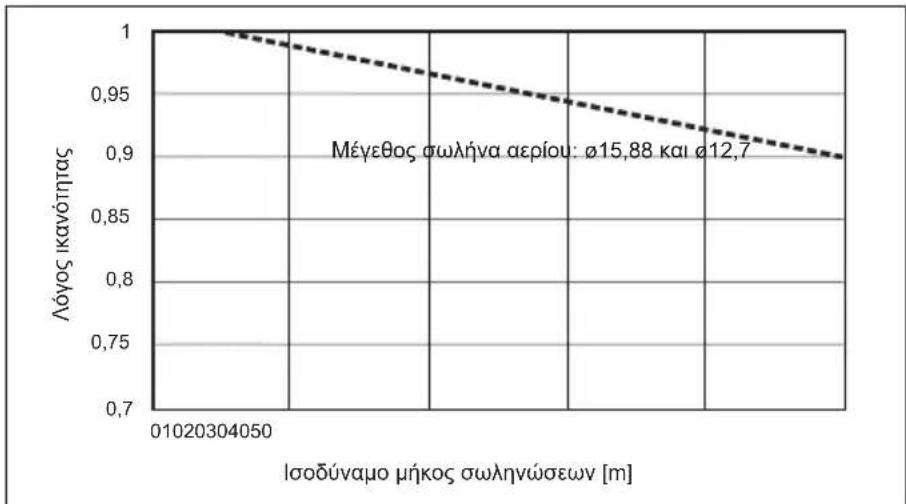

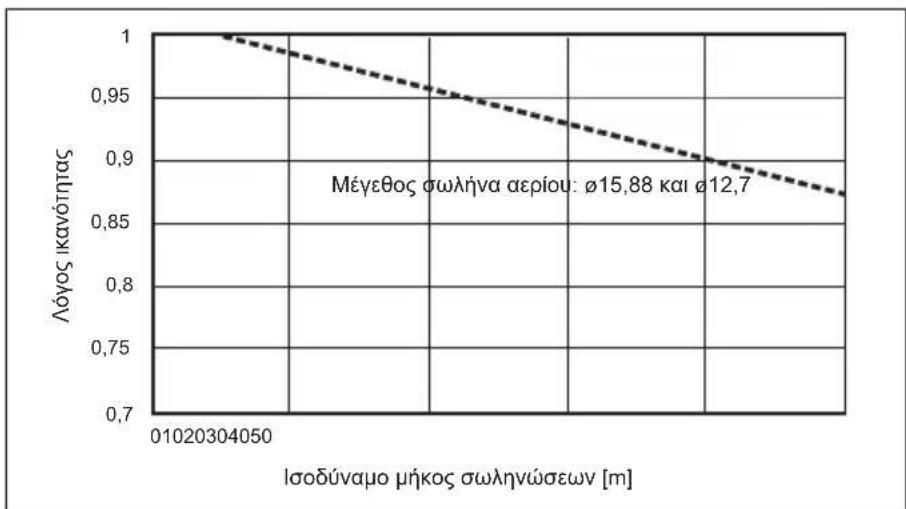

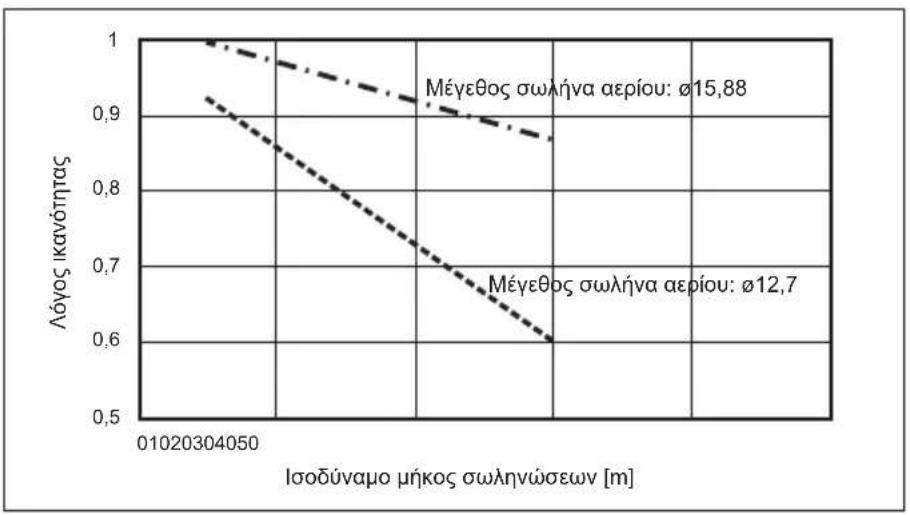

6.3 Ικανότητα διόρθωσης για αλλαγές στο μήκος και στη διάμετρο του σωλήνα ψυκτικού υγρού

Η ικανότητα εξαρτάται από το μήκος και τη διάμετρο της σωλήνωσης ψυκτικού.

Ελέγξτε το μήκος και τη διάμετρο, για να χρησιμοποιήσετε το κλιματιστικό σε επαρκή ικανότητα.

■ Θέρμανση

PUZ-SWM60, 80, 100

PUZ-SHWM60, 80, 100

el

PUZ-SWM120

PUZ-SHWM120

PUZ-SWM140

PUZ-SHWM140

6. Εργασίες σωληνώσεων νερού

■ Ψύξη

PUZ-SWM60, 80, 100

PUZ-SHWM60, 80, 100

PUZ-SWM120

PUZ-SHWM120

PUZ-SWM140

PUZ-SHWM140

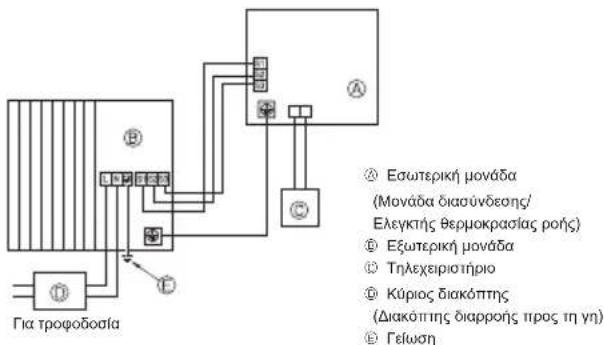

7.1. Εξωτερική μονάδα (Fig. 7-1, Fig. 7-2)

① Αφαιρέστε το πλαίσιο συντήρησης.

② Συνδέστε τα καλώδια που αναφέρονται στην Fig. 7-1 και στην Fig. 7-2.

Για τροφοδοσία ① Εσωτερική μονάδα (Mονάδα διασύνδεσης/ Ελεγκτής θερμοκρασίας ροής) ② Εξωτερική μονάδα ③ Τηλεχειριστήριο ④ Κύριος διακόπτης (διακόπτης διαρροής προς τη γη) ⑤ Γείωση

Fig. 7-1

■ Movińs φάσης ■ Triwv φάσεων Fig. 7-2

Θ Πίνακας ακροδεκτών
① Πίνακας ακροδεκτών σύνδεσης εσωτερικής/εξωτερικής μονάδας (S1, S2, S3)
⑧ Κάλυμμα εξυπηρέτησης
① Ακροδέκτης γείωσης
⑧ Συνδέστε τα καλώδια ώστε να μην έρχονται σε επαφή με το κέντρο του καπακιού εξυπηρέτησης.

Σημείωση:

Αν αφαιρεθεί το προστατευτικό φύλλο του πίνακα ηλεκτρικών συνδέσεων κατά την επισκευή ή τη συντήρηση, μην ξεχάσετε να το επανατοποθετήσετε.

ΠΡΟΣΟΧΗ:

Φροντίστε να εγκαταστήσετε την Γραμμή-Ν. Χωρίς την Γραμμή-Ν μπορεί να προκληθεί βλάβη στη μονάδα.

7.2. Υπαίθρια καλωδίωση

Μοντέλο εξωτερικής μονάδας		SWM60VSHWM60V	SWM80V	SHWM80VSWM100V	SHWM100V	SWM120/140VSHWM120V
Εξωτερική μονάδα Ηλεκτρική παροχή		~/N (Μονή),50 Hz, 230 V	~/N (Μονή),50 Hz, 230 V	~/N (Μονή),50 Hz, 230 V	~/N (Μονή),50 Hz, 230 V	~/N (Μονή),50 Hz, 230 V
Ικανότητα εισόδου εξωτερικής μονάδαςΚεντρικός διακότητης (Ασφάλεια)	*1	16 A 20 A 25 A 30 A 32 A
Κεντωστική Κεντωστική Νο. × μένδεση (πωή)	Εξωτερική μονάδα Ηλεκτρική παροχή 3 × Ελάχιστο. 2,5 3 ×Ελάχιστο. 2,5 3 × Ελάχιστο. 4 3 × Ελάχιστο. 4
	Εσωτερική μονάδα-Εξωτερική μονάδα *2	3 × 1,5 (πολικότητα)	3 × 1,5 (πολικότητα)	3 × 1,5 (πολικότητα)	3 × 1,5 (πολικότητα)	3 × 1,5 (πολικότητα)
	Γείωση εσωτερικής μονάδας - εξωτερικής μονάδας *2	1 × Ελάχιστο. 1,5	1 × Ελάχιστο. 1,5	1 × Ελάχιστο. 1,5	1 × Ελάχιστο. 1,5	1 × Ελάχιστο. 1,5
	Σύνδεση τηλεχειριστήριου/εσωτερικής μονάδας *3	2 × 0,3 (χωρίς πολικότητα)	2 × 0,3 (χωρίς πολικότητα)	2 × 0,3 (χωρίς πολικότητα)	2 × 0,3 (χωρίς πολικότητα)	2 × 0,3 (χωρίς πολικότητα)
Ονομαστική ισχός κυκλώματος	Εξωτερική μονάδα L-N (Μονή)Εξωτερική μονάδα L1-N, L2-N, L3-N (3 φάσεων) *4	230 VAC 230 VAC 230 VAC 230 VAC 230 VAC
	Εσωτερική μονάδα-Εξωτερική μονάδα S1-S2 *4 230 VAC 230 VAC 230 VAC
	Εσωτερική μονάδα-Εξωτερική μονάδα S2-S3 *4 28 VDC 28 VDC 28 VDC 28 VDC 28 VDC
	Σύνδεση τηλεχειριστήριου/εσωτερικής μονάδας *4 12 VDC 12 VDC 12 VDC 12 VDC

Μοντέλο εξωτερικής μονάδας		SHWM140V	SWM80 - 140YSHWM80 - 140Y
Εξωτερική μονάδα Ηλεκτρική παροχή		~/N (Μονή),50 Hz, 230 V	3N-(3 φάσεων - 4 καλώδια), 50 Hz, 400 V
Ικανότητα εισόδου εξωτερικής μονάδαςΚεντρικός διακότητης (Ασφάλεια)	*1	40 A 16 A
Κανώδιωη κανώδιωη No. x μέθεσς [mm]	Εξωτερική μονάδα Ηλεκτρική παροχή	3 × Ελάχιστο. 6	5 × Ελάχιστο. 1,5
	Εσωτερική μονάδα-Εξωτερική μονάδα *2 3 × 1,5 (πολικότητα)	3 × 1,5 (πολικότητα)
	Γείωση εσωτερικής μονάδας - εξωτερικής μονάδας *2 1 × Ελάχιστο. 1,5 1 × Ελάχιστο.	1,5	1,5
	Σύνδεση τηλεχειριστήριου/εσωτερικής μονάδας *3	2 × 0,3 (χωρίς πολικότητα)	2 × 0,3 (χωρίς πολικότητα)
Ονμαστική ισχύς κυκλώματος	Εξωτερική μονάδα L-N (Μονή)	230 VAC 230 VAC
	Εξωτερική μονάδα L1-N, L2-N, L3-N (3 φάσεων)
	Εσωτερική μονάδα-Εξωτερική μονάδα S1-S2 *4 230 VAC	230 VAC
	Εσωτερική μονάδα-Εξωτερική μονάδα S2-S3 *4 28 VDC 28	VDC
	Σύνδεση τηλεχειριστήριου/εσωτερικής μονάδας *4 12 VDC	12 VDC

*1. Χρησιμοποιήστε διακόπτη διαρροής προς γη (NV) με διάκενο τουλάχιστον 3,0 mm σε κάθε πόλο.
Βεβαιωθείτε ότι ο διακόπτης διαρροής είναι συμβατός με υψηλές συχνότητες.
Πάντα να χρησιμοποιείτε διακόπτη διαρροής συμβατό με υψηλές συχνότητες καθώς αυτή η μονάδα είναι εξοπλισμένη με αναστροφέα.
Η χρήση ανεπαρκούς διακόπτη ενδέχεται να οδηγήσει σε λανθασμένη λειτουργία του αναστροφέα.
*2. Méy. 45 m
Εάν χρησιμοποιείτε 2,5 mm², Μέγ. 50 m
Εάν χρησιμοποιείτε 2,5 mm² και S3 ξεχωριστά, Μέγ. 80 m
*3. Το τηλεχειριστήριο παραδίδεται με καλώδιο μήκους 10 m.
*4. Οι τιμές ΔΕΝ λαμβάνονται πάντοτε ως προς τη γείωση.
Ο ακροδέκτης S3 έχει διαφορά τάσης 28 VDC ως προς τον ακροδέκτη S2. Metaξύ των ακροδεκτών S3 και S1, δεν υπάρχει ηλεκτρική μόνωση από το μετασχηματιοτή ή άλλη συσκευή.

Σημειώσεις: 1. Οι διαστάσεις των καλωδίων πρέπει να συμμορφώνονται με τον ισχύοντα τοπικό και εθνικό κώδικα.

1. Το καλώδιο τροφοδοσίας και τα καλώδια σύνδεσης εσωτερικής/εξωτερικής μονάδας δεν θα πρέπει να είναι το ίδιο ή περισσότερο ελαφριά από το εύκαμπτο καλώδιο με περίβλημα πολυχλωροπρενίου (σχέδιο 60245 IEC 57).
2. Βεβαιωθείτε ότι συνδέσατε τα καλώδια μεταξύ της μονάδας διασύνδεσης/του ελεγκτή θερμοκρασίας ροής και της εξωτερικής μονάδας απ' ευθείας με τις μονάδες (δεν επιτρέπονται ενδιάμεσες συνδέσεις).

Οι ενδιάμεσες συνδέσεις μπορεί να έχουν ως αποτέλεσμα λάθη στην επικοινωνία. Αν το νερό εισχωρήσει σε ένα ενδιάμεσο σημείο σύνδεσης, μπορεί να προκαλέσει ανεπαρκή μόνωση στη γείωση ή ελλειπή ηλεκτρική επαφή.

(Εάν είναι απαραίτητη μια ενδιάμεση σύνδεση, βεβαιωθείτε ότι πήρατε τα μέτρα σας ώστε να αποτραπεί ή είσοδος του νερού στα καλώδια).

1. Εγκαταστήστε μια γείωση μεγαλύτερου μήκους από τα άλλα καλώδια.
2. Μην φτιάξετε ένα σύστημα οποίου η παροχή ισχύος ανοίγει (ΟΝ) και κλείνει (OFF) συχνά.
3. Χρησιμοποιήστε αυτοσβενόμενα καλώδια διανομής για την καλωδίωση τροφοδοσίας.
4. Δρομολογήστε σωστά την καλωδίωση έτσι ώστε να μην έρχεται σε επαφή με την άκρη του μεταλλικού ελάσματος ή με τις αιχμές των βιδών.

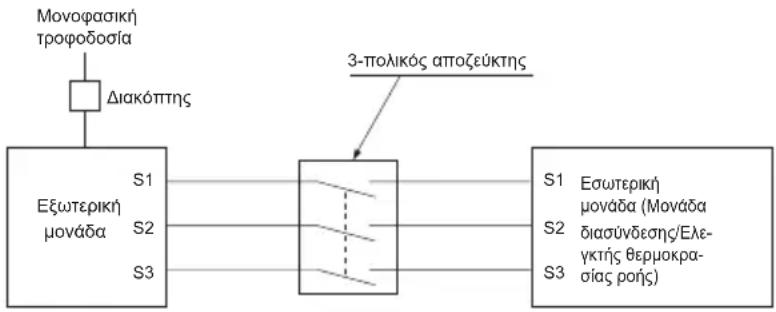


ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

- Σε περίπτωση καλωδίωσης ελέγχου Α, υπάρχει υψηλό δυναμικό τάσης στον ακροδέκτη S3 που προκαλείται από τη σχεδίαση του ηλεκτρικού κυκλώματος που δεν παρέχει μόνωση μεταξύ της γραμμής τροφοδοσίας και της γραμμής μετάδοσης του σήματος. Επομένως, κλείνετε πάντα την κεντρική τροφοδοσία πριν την εκτέλεση εργασιών συντήρησης. Και μην αγγίζετε τους ακροδέκτες S1, S2, S3 όταν αποκατασταθεί η τροφοδοσία. Εάν πρέπει να χρησιμοποιηθεί αποζεύκτης μεταξύ της εσωτερικής και της εξωτερικής μονάδας, χρησιμοποιήστε έναν 3-πολικό αποζεύκτη.

Ποτέ μη συγκολλήσετε το καλώδιο τροφοδοσίας ή το καλώδιο σύνδεσης εσωτερικής-εξωτερικής μονάδας, διαφορετικά μπορεί να προκληθεί καπνός, πυρκαγιά ή σφάλμα επικοινωνίας.

8.1. Πριν από τη δοκιμαστική λειτουργία

Μετά την εγκατάσταση και αφού τελειώσετε με την καλωδίωση και τη σωλήνωση της εσωτερικής και της εξωτερικής μονάδας, ελέγξτε για τυχόν διαρροή ψυκτικού, χαλαρά καλώδια ηλεκτρικής παροχής ή καλωδίωση ελέγχου, λανθασμένη πολικότητα ή αποσύνδεση μίας από τις φάσεις της παροχής.
Χρησιμοποίησετε ένα μεγώμετρο τάσης 500 V για να ελέγξετε ότι η αντίσταση μεταξύ των τερματικών της ηλεκτρικής παροχής και της γείωσης είναι τουλάχιστο 1 ΜΩ (μεγαώμ).
▶ Μην εκτελέσετε αυτή τη δοκιμή στα τερματικά της καλωδίωσης ελέγχου (κύκλωμα χαμηλής τάσης).

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

Μην χρησιμοποιήσετε την εξωτερική μονάδα αν η αντίσταση μόνωσης είναι μικρότερη από 1 ΜΩ.

Αντίσταση μόνωσης

Μετά την εγκατάσταση ή αφού ξχετε αποσυνδέσει το κλιματιστικό από την πηγή τροφοδοσίας για μεγάλο χρονικό διάστημα, η αντίσταση της μόνωσης θα πέσει κάτω από 1 ΜΩ εξαιτίας της συσσώρευσης φυκτικού στο συμπιεστή. Αυτό δεν αποτελεί βλάβη. Εκτελέστε τις παρακάτω εργασίες.

1. Απομακρύνετε τα καλώδια από το συμπιεστή και μετρήστε την αντίσταση μόνωσης του συμπιεστή.
2. Αν η αντίσταση της μόνωσης είναι κάτω από 1 ΜΩ, ο συμπιεστής έχει βλάβη ή η αντίσταση έπεσε εξαιτίας της συσσώρευσης ψυκτικού στο συμπιεστή.
3. Αφού συνδέσετε τα καλώδια στο συμπιεστή, ο συμπιεστής θα αρχίσει να θερμαίνεται μόλις τροφοδοτηθεί με ρεύμα. Αφού τροφοδοτηθεί με ρεύμα για τους χρόνους που αναφέρονται παρακάτω, μετρήστε ξανά την αντίσταση της μόνωσης.

- Η αντίσταση μόνωσης πέφτει εξαιτίας της συσσώρευσης ψυκτικού στο συμπιεστή. Η αντίσταση θα ανέβει και πάλι πάνω από 1 ΜΩ αφού ο συμπιεστής θερμανθεί για 4 ώρες. (Ο χρόνος που απαιτείται για τη θέρμανση του συμπιεστή ποικίλλει ανάλογα με τις συνθήκες του περιβάλλοντος και τη συσσώρευση ψυκτικού.)

- Για να δουλέψει ο συμπιεστής με συσσωρευμένο ψυκτικό, πρέπει πρώτα να θερμανθεί τουλάχιστον 12 ώρες για να αποτραπεί ο κίνδυνος βλάβης.

1. Αν η αντίσταση της μόνωσης ανέβει πάνω 1 ΜΩ, ο συμπιεστής δεν έχει βλάβη.

ΠΡΟΣΟΧΗ:

• Ο συμπιεστής δεν θα λειτουργήσει εάν η φάση της ηλεκτρικής παροχής δεν είναι σωστή.
• Ανοίξτε τον διακόπτη τροφοδοσίας τουλάχιστον 12 ώρες πριν την έναρξη λειτουργίας.

- Αρχίζοντας τη λειτουργία της συσκευής αμέσως μετά το άνοιγμα του κεντρικού διακόπτη τροφοδοσίας, ενδέχεται να προκληθεί σοβαρή ζημιά σε εσωτερικά τμήματα. Κατά την εποχή διάρκειας λειτουργίας της συσκευής, αφήστε τον διακόπτη τροφοδοσίας αναμμένο.

- Η εξωτερική μονάδα μπορεί να ΜΗΝ λειτουργεί, προκειμένου να προστατευθεί ο συμπιεστής, όταν ισχύουν οι δύο παρακάτω συνθήκες.

• Η εξωτερική μονάδα δεν τροφοδοτήθηκε με ρεύμα για μικρό χρονικό διάστημα.
• Βρίσκεται σε θερμοκρασία κάτω από το μηδέν.
  Μπορεί να χρειαστούν έως και 12 ώρες μέχρι να λειτουργήσει η μονάδα.

▶ Πρέπει επίσης να ελέγξετε τα παρακάτω.

• Η εξωτερική μονάδα δεν έχει βλάβη. Οι ενδεικτικές λυχνίες LED1 και LED2 στον πίνακα ελέγχου της εξωτερικής μονάδας αναβοσβήνουν όταν η εξωτερική μονάδα παρουσιάζει βλάβη.
• Οι ανασταλτικές βαλβίδες και της γραμμής υγρού και της γραμμής αερίου είναι εντελώς ανοικτές.
• Ένα προστατευτικό φύλλο καλύπτει την επιφάνεια των κωδικοδιακοπτών στον πίνακα ελέγχου της εξωτερικής μονάδας. Αφαιρέστε το προστατευτικό φύλλο για να μπορείτε να αλλάζετε ευκολότερα θέση στους διακόπτες.

8.2. Δοκιμαστική λειτουργία

8.2.1. Χρήση του τηλεχειριστηρίου

Ανατρέξτε στο εγχειρίδιο εγκατάστασης της εσωτερικής μονάδας.

Σημείωση:

Περιστασίακά, ο ατμός που παράγεται από την διαδικασία της απόψυξης μπορεί να φαίνεται ότι βγαίνει ως καπνός από την εξωτερική μονάδα.

9. Ειδικές λειτουργίες

A


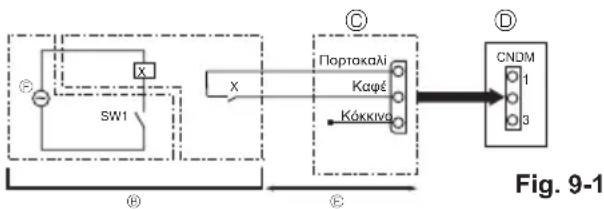

⑧ Παράδειγμα διαγράμματος κυκλώματος (λειτουργία με χαμηλότερα επίπεδα θορύβου)

⑥ Επιτόπου επέμβαση

© Εξωτερικός διακόπτης δυαδικής εισαγωγής (PAC-SC36NA-E)

X: Ρελέ

© Πίνακας ελέγχου εξωτερικής μονάδας
© Méy. 10 m
© Παροχή ρεύματος για το ρελέ

A


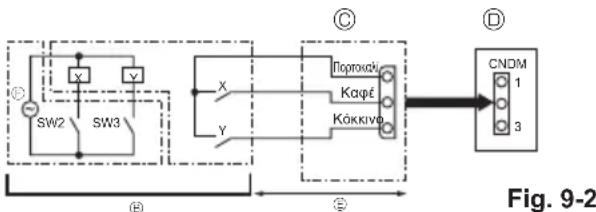

⑧ Παράδειγμα διαγράμματος κυκλώματος (Λειτουργία ρύθμισης)
⑧ Επιτόπου επέμβαση
X, Y: Ρελέ

© Εξωτερικός διακόπτης δυαδικής εισαγωγής (PAC-SC36NA-E)
© Πίνακας ελέγχου εξωτερικής μονάδας
© Mèy. 10 m
⑤ Παροχή ρεύματος για το ρελέ

9.1. Λειτουργία με χαμηλότερα επίπεδα θορύβου (επιτόπου τροποποίηση)(Fig. 9-1)

9.1.1. Χρήση της φίσας CNDM (προαιρετικά)

Με την εκτέλεση της παρακάτω τροποποίησης, μπορεί να μειωθεί ο θόρυβος λει- τουργίας της εξωτερικής μονάδας.

Η λειτουργία με χαμηλότερα επίπεδα θορύβου είναι εφικτή όταν συνδεθεί στη φίσα CNDM (πωλείται ξεχωριστά) του πίνακα ελέγχου της εξωτερικής μονάδας ένας χρε νοδιακόπτης του εμπορίου ή η είσοδος επαφής ενός διακόπτη ON/OFF.

• Η μείωση του θορύβου ποικίλλει ανάλογα με την εξωτερική θερμοκρασία και τις συνθήκες του περιβάλλοντος κτλ.
  ① Κλείστε το κύκλωμα όπως δείχνει η εικόνα όταν χρησιμοποιείτε εξωτερικό διακόπτη δυαδικής εισαγωγής (PAC-SC36NA-E). (Πωλείται ξεχωριστά)
  ② SW7-1 (Πίνακας ελέγχου εξωτερικής μονάδας): OFF
  ③ SW1 ON: Λειτουργία με χαμηλότερα επίπεδα θορύβου SW1 OFF: Κανονική λειτουργία

9.1.2. Χρήση του τηλεχειριστηρίου

Ανατρέξτε στο εγχειρίδιο εγκατάστασης της εσωτερικής μονάδας.

9.2. Λειτουργία ρύθμισης (επιτόπου τροποποίηση) (Fig. 9-2)

Με την παρακάτω τροποποίηση, ή κατανάλωση ενέργειας μπορεί να μειωθεί στο 0-100% της κανονικής κατανάλωσης.
Η λειτουργία ρύθμισης θα ενεργοποιθεί όταν συνδεθεί στη φίσα CNDM (πωλείται ξεχωριστά) ένας χρονοδιακόπτης του εμπορίου ή η είσοδες επαφής ενός διακόπτη ON/OFF (Ενεργοποίηση/Απενεργοποίηση).

① Κλείστε το κύκλωμα ότης δείχνει η εικόνα όταν χρησιμοποιείτε εξωτερικό διακόπτη δυαδικής εισαγωγής (PAC-SC36NA-E). (Πωλείται ξεχωριστά)
② Ρυθμίζοντας τους διακόπτες επιλογής SW7-1 στον πίνακα ελέγχου της εξωτερικής μονάδας, η κατανάλωση ενέργειας (συγκριτικά με την κανονική κατανάλωση) μπορεί να περιοριστεί, όπως φαίνεται παρακάτω.

	SW7-1 SW2 SW3 Κατανάλωση ενέργειας
Λειτουργία ρύθμισης	ON	OFF	OFF	100%
		ON	OFF	75%
		ON	ON	50%
		OFF	ON	0% (Διακοπή)

9.3. Εκκένωση του ψυκτικού (άντληση)

Ακολουθήστε την παρακάτω διαδικασία για την εκκένωση του ψυκτικού όταν πρόκειται να μετακινήσετε την εσωτερική ή την εξωτερική μονάδα.

Τροφοδοτήστε με ρεύμα το κλιματιστικό (διακόπτης κυκλώματος).

① Τροφοδοτήστε με ρεύμα το κλιματιστικό (διακόπτης κυκλώματος).

* Katá tην τροφοδοσία με ρεύμα, βεβαιωθείτε ότι στο τηλεχειριστήριο δεν εμφανίζεται η ένδείξη "CENTRALLY CONTROLLED". Αν εμφανίζεται η ένδείξη "CENTRALLY CONTROLLED", τότε η εκκένωση (άντληση) του ψυκτικού δεν μπορεί να γίνει με το συνηθισμένο τρόπο.
* Χρειάζονται περίπου 3 λεπτά για την έναρξη της επικοινωνίας μεταξύ της εσωτερικής και της εξωτερικής μονάδας μετά την ενεργοποίηση της τροφοδοσίας (διακόττης δικτύου). Εκκινήστε τη διαδικασία εκκένωσης 3 έως 4 λεπτά μετά την ενεργοποίηση της τροφοδοσίας (διακόττης δικτύου).
* Σε περίπτωση ελέγχου πολλαπλών μονάδων, πριν από την ενεργοποίηση, αποσυνδέστε την καλωδίωση μεταξύ της κύριας εσωτερικής μονάδας και της υποτελούς εσωτερικής μονάδας. Για περισσότερες λεπτομέρειες, ανατρέξετο στο εγχειρίδιο εγκατάστασης για την εσωτερική μονάδα.

② Αφού κλείσετε την ανασταλτική βαλβίδα της γραμμής υγρού, γυρίστε το διακόπτη SWP στον πίνακα ελέγχου της εξωτερικής μονάδας στη θέση ΟΝ. Ο συμπιστής (εξωτερική μονάδα) και οι ανεμιστήρες (εσωτερική και εξωτερική μονάδα) αρχί -ζουν να λειτουργούν και η εκκένωση του φυκτικού αρχίζει. Οι λυχνίες LED1 και LED2 στον πίνακα ελέγχου της εξωτερικής μονάδας είναι αναμμένες.

* Βάλτε το διακόπτη SWP (τύπου κουμπιού) στη θέση ΟΝ όταν η μονάδα σταματήσει να λειτουργεί. Ωστόσο, ακόμη και εάν η μονάδα έχει σταματήσει να λειτουργεί και γυρίσετε το διακόπτη SWP στη θέση ΟΝ πριν περάσουν 3 λεπτά από τη διακόπτη της λειτουργίας του συμπιεστή, δεν είναι δυνατή η εκτέλεση της λειτουργίας εκκένωσης ψυκτικού. Περιμένετε μέχρι να περάσουν τουλάχιστον 3 λεπτά αφού σταματήσει να λειτουργεί ο συμπιεστής και μετά βάλτε ξανά το διακόπτη SWP στη θέση ΟΝ.

③ Δεδομένου ότι η λειτουργία της μονάδας σταματά αυτόματα ύστερα από 2 ή 3 λεπτά μετά την ολοκλήρωση της διαδικασίας συλλογής ψυκτικού υγρού (λυχνία LED1 σβηστή, λυχνία LED2 αναμμένη), φροντίστε να κλείσετε σύντομα τη βαλβίδα διακοπής κυκλοφορίας αερίου. Εάν η λυχνία LED1 είναι αναμμένη και η λυχνία LED2 σβηστή και η λειτουργία της εξωτερικής μονάδας έχει σταματήσει, δεν εκτελείται σωστά η διαδικασία συλλογής ψυκτικού υγρού. Ανοίζτε εντελώς τη βαλβίδα διακο - πής κυκλοφορίας του υγρού και επαναλάβετε το βήμα ② αρού περάσουν 3 λεπτά. * Εάν η διαδικασία συλλογής του ψυκτικού υγρού ολοκλήρωθεί κανονικά (λυχνία LED1 σβηστή, λυχνία LED2 αναμμένη), η μονάδα θα παραμείνει σταματημένη έως ότου απενεργοποιηθείη τροφόδοσία ρεύματος.
④ Διακόψτε την τροφοδοσία ρεύματος (διακόπτης κυκλώματος).

* Λάβετε υπόψη σας ότι όταν οι σωληνώσεις επέκτασης είναι πολύ μακριές και έχουν μεγάλες ποσότητες ψυκτικού υγρού, ενδέχεται να μην είναι δυνατή η εκτέλεση της διαδικασίας εκκένωσης. Όταν πραγματοποιείε την άντληση, βεβαιωθείτε ότι η χαμηλή πίεση είναι μικρότερη ή κοντά στα 0 MPa (μετρητής).

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

• Κατά την εκκένωση του ψυκτικού, σταματήστε το συμπιεστή πριν αποσυνδέσετε τους σωλήνες ψυκτικού. Ο συμπιεστής ενδέχεται να εκραγεί εάν εισέλθει στο εσωτερικό του αέρας κ.τ.λ.
• Μην εκτελείτε εργασίες άντλησης όταν υπάρχει διαρροή αερίου. Η εισαγωγή αέρα ή άλλων αερίων προκαλεί ασυνήθιστα υψηλή πίεση στον κύκλο ψύξης, γεγονός που μπορεί να προκαλέσει έκρηξη ή τραυματισμό.

10. Έλεγχος συστήματος

Ρυθμίστε τη διεύθυνση του ψυκτικού υγρού με το διακόπτη συσκευασίας της εξωτερικής μονάδας.

Ρύθμιση λειτουργίας SW1

Ρύθμιση SW1	Διεύθυνση ψυκτικού
ONOFF3 4 5 6 7	00
ONOFF3 4 5 6 7	01
ONOFF3 4 5 6 7	02

Púθμιση SW1	Διεύθυνση ψυκτικού
ONOFF3 4 5 6 7	03
ONOFF3 4 5 6 7	04
ONOFF3 4 5 6 7	05

Σημείωση:

a) Μπορούν να συνδεθούν μέχρι 6 μονάδες.
b) Επιλέξτε ένα μοντέλο για όλες τις μονάδες.
c) Για ρυθμίσεις διακόπτη Dip για εσωτερική μονάδα, ανατρέξτε στο εγχειρίδιο εγκατάστασης της εσωτερικής μονάδας.

11. Προδιαγραφές

Μοντέλο εξωτερικής μονάδας		PUZ-SWM60VAA	PUZ-SWM80VAA PUZ	SWM100VAA PUZ	SWM120VAA PUZ-SW	WM140VAA
Παροχή ρεύματος	V / Αρ. φάσεων / Hz	230 / Μονοφασ. / 50
Διαστάσεις (Π × Y × B) mm	1050 × 1040 × 480
Στάθμη ισχύος ήχου *1 (Θέρμανση)	dB (A)	54 58

Μοντέλο εξωτερικής μονάδας		PUZ-SHWM60VAA	PUZ-SHWM80VAA P	UZ-SHWM100VAA P	UZ-SHWM120VAA P	UZ-SHWM140VAA
Παροχή ρεύματος	V / Αρ. φάσεων / Hz	230 / Μονοφασ. / 50
Διαστάσεις (Π × Y × B) mm	1050 × 1040 × 480
Στάθμη ισχύος ήχου *1 (Θέρμανση)	dB (A)	54 58

Μοντέλο εξωτερικής μονάδας		PUZ-SWM80YAA	PUZ-SWM100YAA	PUZ-SWM120YAA	PUZ-SWM140YAA
Παροχή ρεύματος	V / Άρ. φάσεων / Hz	400 / Τριφασ. / 50
Διαστάσεις (Π × Y × B) mm	1050 × 1040 × 480
Στάθμη ισχύος ήχου *1(Θέρμανση)	dB (A)	54 58

Μοντέλο εξωτερικής μονάδας		PUZ-SHWM80YAA	PUZ-SHWM100YAA	PUZ-SHWM120YAA	PUZ-SHWM140YAA
Παροχή ρεύματος	V / Αρ. φάσεων / Hz	400 / Τριφασ. / 50
Διαστάσεις (Π × Y × B) mm	1050 × 1040 × 480
Στάθμη ισχύος ήχου *1(Θέρμανση)	dB (A)	54 58

*1 Métrηση υπό ονομαστική συχνότητα λειτουργίας.

με το παρόν δηλώνει με αποκλειστική ευθύνη ότι το ή τα κλιματιστικά και η ή οι αντλίες θερμότητας για χρήση σε οικιακά, εμπορικά και ελαφρά βιομηχανικά περιβάλλοντα που περιγράφονται παρακάτω:

Η γλώσσα του πρωτοτύπου είναι η αγγλική. Οι εκδόσεις άλλων γλωσσών είναι μεταφράσεις του πρωτοτύπου.

ΠΡΟΣΟΧΗ

• Η διαρροή του ψυκτικού ενδέχεται να προκαλέσει ασφυξία. Φροντίστε για τον εξαερισμό σύμφωνα με το πρότυπο EN378-1.
  • Φροντίστε να τυλίξετε με μονωτικό ύλικό τη σωλήνωση. Η απευθείας επαφή με τη γυμνή σωλήνωση ενδέχεται να προκαλέσει εγκαύματα ή κρυοπαγήματα.
• Μη βάζετε ποτέ τις μπαταρίες στο στόμα σας για κανένα λόγο ώστε να αποφύγετε την κατά λάθος κατάποσή τους.
• Η κατάποση μπαταριών μπορεί να προκαλέσει πνιγμό ή/και δηλητηρίαση.
• Εγκαταστήστε τη μονάδα σε σταθερή κατασκευή ώστε να αποφύγετε τον έντονο ήχο λειτουργίας ή τους κραδασμούς.
• Η Α-σταθμισμένη στάθμη ηχητικής πίεση είναι κάτω των 70dB.
• Η συσκευή αυτή προορίζεται για χρήση από έμπειρους ή εκπαιδευμένους χρήστες σε καταστήματα, στην ελαφριά βιομηχανία και σε αγροκτήματα, ή για εμπορική χρήση από άτομα τα οποία δεν είναι ειδήμονες.
