ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SBS-BW-3000/1000S STEINBERG

GR Οδηγίες ασφαλείας και λειτουργίας

HR Sigurnosne i upute za rad

Αυτό το εγχειρίδιο χρήστη έχει μεταφραστεί με τη χρήση αυτόματης μετάφρασης. Έχουμε καταβάλει κάθε δυνατή προσπάθεια για να διασφαλίσουμε ότι η μετάφραση είναι ακριβής, αλλά σημειώστε ότι οι αυτοματοποιημένες μεταφράσεις δεν είναι τέλειες και δεν προορίζονται να αντικαταστήσουν τους ανθρώπινους μεταφραστές. Η επίσημη έκδοση του Εγχειριδίου χρήσης είναι στα Αγγλικά. Τυχόν διαφορές μεταξύ της μεταφρασμένης έκδοσης και της αρχικής αγγλικής έκδοσης δεν είναι νομικά δεσμευτικές. Εάν έχετε ερωτήσεις σχετικά με την ακρίβεια της μετάφρασης, ανατρέξτε στην αγγλική έκδοση, η οποία είναι η επίσημη αναφορά. Περισσότερες γλωσσικές εκδόσεις είναι διαθέσιμες κατόπιν αιτήματος μέσω του [e-mail].

Τεχνικά στοιχεία

Περιγραφή παραμέτρων	Τιμή παραμέτρου
Όνομα προϊόντος	Βάρος δαπέδου
Μοντέλο	SBS-BW-3000/1000S	SBS-BW-1000/200S	SBS-BW-5000/2000XL	SBS-BW-3000/1000XL	SBS-BW-3000/1000M	SBS-BW-1000/200M
Μπαταρία / Τροφοδοτικό	Μπαταρία: 6V, 4500mAh; Τροφοδοσία: 8 V, 500 mA
Μέγιστο φορτίο [kg]	3000	1000	5000	3000	3000	1000
Ελάχιστο φορτίο [kg]	3	600	6	3	3	600
Αποφοίτηση [g]	1000	200	2000	1000	1000	200
Διαστάσεις πλατφόρμας ζύγισης [mm]	1000 x 1000		1500 x 1500		1200 x 1200
Βάρος [kg]	64,7	65	123	123	86,3	87

1. Γενική Περιγραφή

Το εγχειρίδιο προορίζεται να βοηθήσει στην ασφαλή και αξιόπιστη χρήση. Το προϊόν σχεδιάζεται και κατασκευάζεται αυστηρά σύμφωνα με τις τεχνικές προδιαγραφές χρησιμοποιώντας την πιο πρόσφατη τεχνολογία και εξαρτήματα και διατηρώντας τα υψηλότερα πρότυπα ποιότητας.

ΔΙΑΒΑΣΤΕ ΠΡΟΣΕΚΤΙΚΑ ΚΑΙ ΚΑΤΑΝΟΗΣΤΕ ΑΥΤΟ ΤΟΝ ΕΓΧΕΙΡΙΔΙΟ ΠΡΙΝ ΞΕΚΙΝΗΣΕΤΕ ΤΗΝ ΕΡΓΑΣΙΑ.

Για να αυξήσετε τη διάρκεια ζωής του προϊόντος της συσκευής και να διασφαλίσετε τη λειτουργία χωρίς προβλήματα, χρησιμοποιήστε την σύμφωνα με το παρόν εγχειρίδιο χρήστη και εκτελείτε τακτικά εργασίες συντήρησης. Τα τεχνικά δεδομένα και οι προδιαγραφές σε αυτό το εγχειρίδιο χρήστη είναι ενημερωμένα. Ο κατασκευαστής διατηρεί το δικαίωμα να κάνει αλλαγές που σχετίζονται με τη βελτίωση της ποιότητας. Η συσκευή έχει σχεδιαστεί για να μειώνει τους κινδύνους εκπομπής θορύβου στο ελάχιστο, λαμβάνοντας υπόψη την τεχνολογική πρόοδο και τις ευκαιρίες μείωσης του θορύβου.

Επεξήγηση συμβόλων

Το προϊόν συμμορφώνεται με τα ισχύοντα πρότυπα ασφαλείας.

Διαβάστε το εγχειρίδιο πριν από τη χρήση.

Ανακυκλώσιμο προϊόν.

ΠΡΟΣΟΧΗ! ή ΠΡΟΕΙΔΟΠΟΙΗΣΗ! ή ΘΥΜΑΣΤΕ! περιγράφοντας μια δεδομένη κατάσταση (γενικό προειδοποιητικό σήμα).

Μόνο για εσωτερική χρήση.

ΠΡΟΣΟΧΗ! Τα στοιχεία σε αυτό το εγχειρίδιο είναι μόνο ενδεικτικά και ενδέχεται να διαφέρουν σε ορισμένες λεπτομέρειες από την πραγματική εμφάνιση του προϊόντος.

2. Ασφάλεια χρήσης

ΠΡΟΣΟΧΗ!

Διαβάστε όλες τις προειδοποιήσεις και οδηγίες ασφαλείας. Η μη τήρηση των προειδοποιήσεων και των οδηγιών μπορεί να οδηγήσει σε ηλεκτροπληξία, πυρκαγιά και/ή σοβαρό τραυματισμό ή θάνατο.

Ο όρος "συσκευή" ή "προϊόν" στις προειδοποιήσεις και στην περιγραφή των οδηγιών αναφέρεται στην κλίμακα δαπέδου

2.1. Ηλεκτρική ασφάλεια

Ισχύει για το φορτιστή μπαταρίας:

a) Το βύσμα αυτής της συσκευής πρέπει να ταιριάζει στην πρίζα. Μην τροποποιείτε το βύσμα με κανέναν τρόπο. Τα γνήσια βύσματα και οι αντίστοιχες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας.
b) Αποφύγετε να αγγίζετε γειωμένα μέρη, όπως σωλήνες, θερμάστρες, φούρνους και ψυγεία. Υπάρχει αυξημένος κίνδυνος ηλεκτροπληξίας εάν το σώμα σας είναι γειωμένο και αγγίζει τη συσκευή ενώ εκτίθεται σε άμεση βροχή, υγρό πεζοδρόμιο ή ενώ εργάζεστε σε υγρό περιβάλλον. Εάν εισέλθει νερό στη συσκευή, υπάρχει αυξημένος κίνδυνος ζημιάς στη μονάδα και ηλεκτροπληξίας.

c) Μην αγγίζετε τη συσκευή με βρεγμένα ή υγρά χέρια.

d) Μη χρησιμοποιείτε το καλώδιο κατά τρόπο ακούσιο. Μην το χρησιμοποιείτε ποτέ για να μεταφέρετε τη συσκευή ή για να τραβήξετε το φις από την πρίζα. Κρατήστε το καλώδιο μακριά από πηγές θερμότητας, λάδια, αιχμηρές άκρες ή κινούμενα μέρη. Τα κατεστραμμένα ή μπερδεμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας.

e) Εάν δεν μπορείτε να αποφύγετε τη χρήση του προϊόντος σε υγρό περιβάλλον, χρησιμοποιήστε μια συσκευή υπολειπόμενου ρεύματος (RCD) για να το συνδέσετε στο ηλεκτρικό δίκτυο. Η χρήση RCD μειώνει τον κίνδυνο ηλεκτροπληξίας.

f) Μη χρησιμοποιείτε τη συσκευή εάν το καλώδιο τροφοδοσίας είναι κατεστραμμένο ή παρουσιάζει σημάδια φθοράς. Ένα κατεστραμμένο καλώδιο ρεύματος θα πρέπει να αντικατασταθεί από εξειδικευμένο ηλεκτρολόγο ή από το τμήμα σέρβις του κατασκευαστή.

g) ΠΡΟΣΟΧΗ – ΚΙΝΔΥΝΟΣ ΓΙΑ ΤΗ ΖΩΗ! Όταν καθαρίζετε ή χρησιμοποιείτε τη συσκευή, μην τη βυθίζετε ποτέ σε νερό ή άλλα υγρά.

2.2. Ασφάλεια στο χώρο εργασίας

a) Διατηρήστε την περιοχή εργασίας τακτοποιημένη και καλά φωτισμένη. Η διαταραχή ή ο κακός φωτισμός μπορεί να οδηγήσει σε ατυχήματα. Να είστε διορατικοί, να προσέχετε τι κάνετε και να χρησιμοποιείτε την κοινή λογική όταν χρησιμοποιείτε τη συσκευή.

b) Εάν έχετε αμφιβολίες ως προς το εάν το προϊόν λειτουργεί σωστά ή εάν διαπιστωθεί ότι είναι κατεστραμμένο, επικοινωνήστε με την τεχνική υπηρεσία του κατασκευαστή.

c) Οι επισκευές στη συσκευή επιτρέπεται να πραγματοποιούνται μόνο από το σέρβις του κατασκευαστή. Μην επιχειρήσετε να επισκευάσετε το προϊόν μόνοι σας!

d) Σε περίπτωση ανάφλεξης ή πυρκαγιάς, χρησιμοποιήστε μόνο πυροσβεστήρες σκόνης ή χιονιού (CO2) για να καταστείλετε τη συσκευή υπό τάση.

e) Φυλάξτε αυτό το εγχειρίδιο για μελλοντική αναφορά. Εάν το προϊόν πρόκειται να παραδοθεί σε τρίτο μέρος, παραδώστε το με αυτό το εγχειρίδιο χρήσης.

f) Κρατήστε τα εξαρτήματα της συσκευασίας και τα μικρά μέρη εγκατάστασης μακριά από παιδιά.

Θυμάμαι! Κρατήστε τα παιδιά και τους άλλους παρευρισκόμενους ασφαλείς κατά τη λειτουργία της συσκευής.

2.3. Προσωπική ασφάλεια

a) Μη χρησιμοποιείτε αυτήν τη συσκευή εάν είστε κουρασμένοι, άρρωστοι ή υπό την επήρεια αλκοόλ, ναρκωτικών ή φαρμάκων που θα μπορούσαν να βλάψουν την ικανότητά σας να χειρίζεστε τη συσκευή.

b) Η συσκευή δεν προορίζεται για χρήση από άτομα (συμπεριλαμβανομένων παιδιών) με μειωμένες νοητικές, αισθητηριακές ή διανοητικές λειτουργίες ή άτομα με έλλειψη εμπειρίας ή/και γνώσης, εκτός εάν επιβλέπονται ή έχουν λάβει οδηγίες από άτομο υπεύθυνο για την ασφάλειά τους για το πώς να χειρίζονται τη συσκευή.

c) Η συσκευή δεν είναι παιχνίδι. Τα παιδιά πρέπει να παρακολουθούνται για να βεβαιωθείτε ότι δεν παίζουν με τη συσκευή.

2.4. Ασφαλής χρήση της συσκευής

a) Μην υπερφορτώνετε τη συσκευή. Χρησιμοποιήστε εργαλεία που είναι κατάλληλα για την εφαρμογή. Ένα σωστά επιλεγμένο προϊόν θα κάνει μια καλύτερη και ασφαλέστερη δουλειά για την οποία σχεδιάστηκε.

b) Μην χρησιμοποιείτε τη συσκευή εάν ο διακόπτης ON/OFF δεν λειτουργεί σωστά (δεν ανάβει και δεν σβήνει). Οι μονάδες που δεν μπορούν να ελεγχθούν από το διακόπτη δεν είναι ασφαλείς, δεν μπορούν να λειτουργήσουν και πρέπει να επισκευαστούν.

c) Κρατήστε το αχρησιμοποίητο προϊόν μακριά από παιδιά και άτομα που δεν είναι εξοικειωμένα με τη συσκευή ή το παρόν εγχειρίδιο. Τα προϊόντα είναι επικίνδυνα όταν χρησιμοποιούνται από άπειρους χρήστες.

d) Κρατήστε το προϊόν μακριά από παιδιά.

e) Οι επισκευές και η συντήρηση πρέπει να εκτελούνται από εξειδικευμένο προσωπικό χρησιμοποιώντας μόνο γνήσια ανταλλακτικά. Αυτό θα εξασφαλίσει την ασφάλεια χρήσης.

f) Για να διασφαλίσετε τη σχεδιασμένη λειτουργική ακεραιότητα της συσκευής, μην αφαιρείτε τα εγκατεστημένα στο εργοστάσιο καλύμματα και μην χαλαρώνετε τις βίδες.

g) Καθαρίζετε τη συσκευή τακτικά για να αποτρέψετε τη συσσώρευση μόνιμης βρωμιάς.

h) Μην υπερφορτώνετε το βάρος. Αυτό μπορεί να βλάψει τους αισθητήρες του μετρητή τάσης.

i) Πριν κάνετε μια μέτρηση, βεβαιωθείτε ότι η μονάδα είναι τοποθετημένη σε σταθερή επιφάνεια και δεν εκτίθεται σε κραδασμούς ή απότομες αλλαγές θερμοκρασίας που μπορεί να επηρεάσουν αρνητικά τα αποτελέσματα της μέτρησης.

j) Μην αφήνετε κανένα βάρος στη ζυγαριά για μεγάλο χρονικό διάστημα. Αυτό μειώνει την ακρίβεια της ζυγαριάς και μειώνει τη διάρκεια ζωής των αισθητήρων του μετρητή καταπόνησης.

k) Μην χρησιμοποιείτε τη ζυγαριά κατά τη διάρκεια καταιγίδας ή βροχής.

1) Αποφύγετε τις ακραίες θερμοκρασίες. Μην τοποθετείτε τη ζυγαριά απευθείας στον ήλιο ή κοντά σε συστήματα κλιματισμού.

m) Η ζυγαριά δεν πρέπει να χρησιμοποιείται κοντά σε συσκευές που καταναλώνουν ενέργεια, όπως μηχανές συγκόλλησης ή μεγάλους ηλεκτρικούς κινητήρες.

n) Μην αφήνετε την μπαταρία στη ζυγαριά εάν δεν χρησιμοποιείται για μεγάλο χρονικό διάστημα.

ο) Αποφύγετε την υψηλή υγρασία που μπορεί να προκαλέσει συμπύκνωση και άμεση επαφή με το νερό.

p) Μην τοποθετείτε τη ζυγαριά κοντά σε ανοιχτά παράθυρα ή πόρτες, συστήματα κλιματισμού ή ανεμιστήρες, που μπορεί να προκαλέσουν ασταθή αποτελέσματα μέτρησης λόγω ακατάλληλης κυκλοφορίας αέρα.

q) Η ισορροπία πρέπει να διατηρείται καθαρή. Μην τοποθετείτε αντικείμενα στη ζυγαριά όταν δεν τη χρησιμοποιείτε.

ΠΡΟΣΟΧΗ! Παρόλο που το προϊόν έχει σχεδιαστεί για να είναι ασφαλές, με επαρκείς διασφαλίσεις και παρά τα πρόσθετα χαρακτηριστικά ασφαλείας που παρέχονται στον χρήστη, εξακολουθεί να υπάρχει ένας μικρός κίνδυνος ατυχήματος ή τραυματισμού κατά το χειρισμό της μονάδας. Συνιστάται προσοχή και κοινή λογική όταν χρησιμοποιείτε το προϊόν.

3. Οδηγίες χρήσης

Η συσκευή έχει σχεδιαστεί για να μετράει το βάρος των στοιχείων που τοποθετούνται στο τηγάνι. Μην υπερβαίνετε το μέγιστο φορτίο της ζυγαριάς - μπορεί να την καταστρέψετε!

Ο χρήστης είναι υπεύθυνος για οποιαδήποτε ζημία προκύψει από κακή χρήση.

3.1. Επισκόπηση προϊόντος

1 - Τηγάνι ζύγισης.

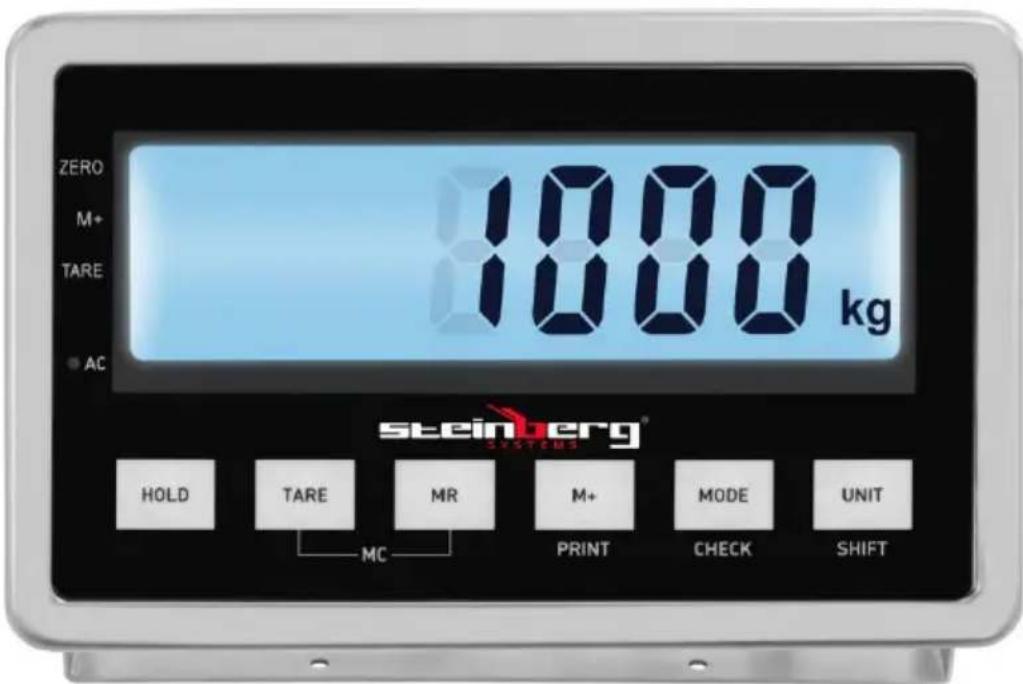

2 - Πίνακας ελέγχου με οθόνη.

ZERO M+ TARE AC 1000 kg STEINJERG® HOLD TARE MR M+ PRINT MODE UNIT MC CHECK SHIFT

ZERO (χρησιμοποιείται επίσης ως TARE, ένδειξη ένδειξης) Η λειτουργία μηδέν πρέπει να χρησιμοποιείται μόνο όταν δεν υπάρχει τίποτα στο τηγάνι και η οθόνη δεν εμφανίζει "0". Η ζυγαριά μπορεί να μην δείχνει "0" λόγω σκόνης, βρωμιάς ή υγρασίας στο τηγάνι ζύγισης ή όταν πέσει ένα βαρύ αντικείμενο στη ζυγαριά. Γ

συνάρτηση μηδενισμού ουσιαστικά διορθώνει το πραγματικό μηδέν στην κλίμακα και την ενημερώνει ότι δεν υπάρχει τίποτα στο τηγάνι.

TARE - Η λειτουργία απόβαρου (ένδειξη ένδειξης) υποδεικνύει το βάρος της ίδιας της συσκευασίας. Είναι η διαφορά μεταξύ του συνολικού βάρους των εμπορευμάτων με τη συσκευασία και του βάρους των εμπορευμάτων χωρίς συσκευασία. Το απόβαρο χρησιμοποιείται για την αφαίρεση του βάρους ενός αντικειμένου που δεν πρέπει να περιλαμβάνεται στη συνολική μέτρηση βάρους.

AC - μια ένδειξη της συνδεδεμένης τροφοδοσίας (φόρτιση μπαταρίας).

HOLD - κρατώντας το αποτέλεσμα ζύγισης στην οθόνη - κατά τη διάρκεια της ζύγισης, πατήστε το κουμπί HOLD και η ζυγαριά θα κρατήσει το αποτέλεσμα ζύγισης στην οθόνη για 10 δευτερόλεπτα. Εάν το κουμπί HOLD δεν πατηθεί για 10 δευτερόλεπτα, η ζυγαριά θα επιστρέψει στη λειτουργία ζύγισης που δείχνει το τρέχον αποτέλεσμα ζύγισης στην οθόνη.

MR - κουμπί απομνημόνευσης δεδομένων. Πατώντας το κουμπί θα αποθηκεύεται μια τιμή βάρους ή το συνολικό βάρος.

MC - πατήστε TARE και MR για να εμφανίσετε την αποθηκευμένη τιμή στη μνήμη στην οθόνη, πατώντας ξανά το TARE και το MC θα διαγραφούν τα δεδομένα από τη μνήμη.

Μ + - αποθήκευση δεδομένων στη μνήμη / προσθήκη μιας τιμής βάρους στη συνολική τιμή βάρους.

PRINT - λειτουργία εκτύπωσης δεδομένων.

CHECK / MODE - κουμπί για εναλλαγή μεταξύ της λειτουργίας μέτρησης και της λειτουργίας ελέγχου ποσότητας, που χρησιμοποιείται επίσης για τη ρύθμιση του συναγερμού. Στη λειτουργία ρύθμισης, αυτό το κουμπί μπορεί να χρησιμοποιηθεί για την αλλαγή των λειτουργιών στις ρυθμίσεις.

UNIT / SHIFT - κουμπί για αλλαγή μονάδων ζύγισης στη λειτουργία ζύγισης. Στη λειτουργία ρύθμισης, το κουμπί για την αλλαγή των τρόπων εμφάνισης παραμέτρων.

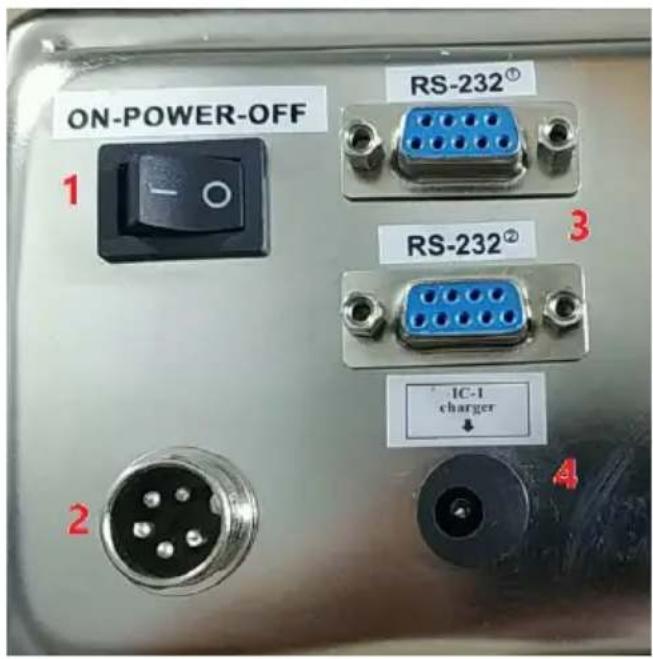

Πίνακας ελέγχου - πίσω όψη:

ON-POWER-OFF 1 RS-232® RS-232® 3 IC-1 charger 2 4

1 - κεντρικός διακόπτης
2 - υποδοχή σύνδεσης καλωδίου πλατφόρμας ζύγισης
3 - υποδοχές RS232
4 - υποδοχή σύνδεσης τροφοδοτικού

3.2. Προετοιμασία για λειτουργία

ΤΟΠΟΘΕΤΗΣΗ ΤΗΣ ΜΟΝΑΔΑΣ

Η θερμοκρασία περιβάλλοντος δεν πρέπει να υπερβαίνει τους 40°C και η υγρασία περιβάλλοντος δεν πρέπει να υπερβαίνει το 85%. Τοποθετήστε τη μονάδα με τρόπο που να εξασφαλίζει καλή κυκλοφορία αέρα. Διατηρήστε ελάχιστη απόσταση 10 cm από οποιοδήποτε τοίχωμα της μονάδας. Κρατήστε τη μονάδα μακριά από καυτές επιφάνειες. Λειτουργείτε πάντα τη μονάδα σε επίπεδη, σταθερή, καθαρή, πυρίμαχη και στεγνή επιφάνεια και μακριά από παιδιά και άτομα με μειωμένες νοητικές, αισθητικές και διανοητικές λειτουργίες. Τοποθετήστε τη μονάδα με τέτοιο τρόπο ώστε να μπορείτε να φτάσετε στο κύριο βύσμα ανά πάσα στιγμή. Βεβαιωθείτε ότι το τροφοδοτικό της μονάδας αντιστοιχεί σε αυτό που αναγράφεται στην πινακίδα αναγνώρισης!

3.3. Εργασία με τη μονάδα

3.3.1. Ρύθμιση ελέγχου βάρους

Πατήστε και κρατήστε πατημένο το κουμπί CHECK για περίπου 2 δευτερόλεπτα. Στην οθόνη θα εμφανιστεί το "Η" - η τιμή του ανώτερου ορίου ελέγχου. Πατήστε SHIFT για να μετακινήσετε τον κέρσορα, HOLD για να μειώσετε την τιμή και TARE για να αυξήσετε την ανώτερη οριακή τιμή.

Πατήστε ξανά το MODE και στην οθόνη θα εμφανιστεί η ένδειξη "L" - ελέγξτε την τιμή κατώτερου ορίου. Πατήστε SHIFT για να μετακινήσετε τον κέρσορα, HOLD για να μειώσετε την τιμή και TARE για να αυξήσετε την τιμή κατώτερου ορίου.

Πατήστε ξανά MODE για να επιβεβαιώσετε τις ρυθμίσεις που έγιναν και να επιστρέψετε στη λειτουργία ζύγισης.

Εάν έχει ενεργοποιηθεί ο συναγερμός ελέγχου βάρους, θα ακούγεται ένας αργός ήχος κάθε φορά που ζυγίζετε για φορτίο χαμηλότερο από το κατώτερο όριο. Σε φορτίο υψηλότερο από το ανώτατο όριο, θα ακουστεί ένα γρήγορο μπιπ. Για οποιοδήποτε φορτίο με τιμή μεταξύ του άνω και του κατώτερου ορίου, δεν υπάρχει ηχητικό σήμα.

3.3.2. ΛΕΙΤΟΥΡΓΙΑ ΣΥΝΑΓΕΡΜΟΥ

a) Υπερφόρτωση: όταν η πλατφόρμα φορτωθεί με φορτίο μεγαλύτερο από το 0,3% του μέγιστου φορτίου, θα ακουστεί ένα ηχητικό σήμα και στην οθόνη θα εμφανιστεί "----OVR" - αφαιρέστε αμέσως το φορτίο από την πλατφόρμα!
b) Συναγερμός χαμηλής μπαταρίας: Όταν η τροφοδοσία είναι ενεργοποιημένη, ελέγχεται το επίπεδο της μπαταρίας. Εάν το επίπεδο φόρτισης είναι πολύ χαμηλό, το εικονίδιο της μπαταρίας θα αναβοσβήσει και θα ακουστεί ένα μπιπ. Φορτίστε την μπαταρία το συντομότερο δυνατό. Κατά τη διάρκεια της φόρτισης, το LED AC ανάβει κόκκινο, όταν ολοκληρωθεί η φόρτιση, ανάβει πράσινο.

3.3.3. Λειτουργία μέτρησης

a) Πατήστε το πλήκτρο MODE για να εισέλθετε στη λειτουργία μέτρησης, στο παράθυρο θα εμφανιστεί "SAP X" (Χ είναι ο αριθμός δείγματος).
b) Πατήστε το πλήκτρο SHIFT για να επιλέξετε τον αριθμό των δειγμάτων από 10, 20, 50, 100, 200, 500, 1000, 5000 και 10.000 τεμάχια. Πατήστε το πλήκτρο Μ +.
c) Αφού επιλέξετε τον αριθμό των δειγμάτων, στην οθόνη θα εμφανιστεί "LOAD-C" - τοποθετήστε τον υποδεικνυόμενο αριθμό δειγμάτων και, στη συνέχεια, πατήστε το πλήκτρο Μ+ για να ολοκληρώσετε τη ρύθμιση του αριθμού των δειγμάτων.

d) Μόλις ολοκληρωθεί η ρύθμιση του δείγματος:

- εάν επιλεγεί ο σωστός αριθμός δείγματος, το παράθυρο θα εμφανίσει "СХХХХ" (Χ είναι ο τρέχων αριθμός μέτρησης),

- Εάν εμφανιστεί το μήνυμα "-CSL-" στο παράθυρο, σημαίνει ότι το μοναδιαίο βάρος του δείγματος δεν επαρκεί (το βάρος μονάδας είναι πολύ μικρό, μικρότερο από τη διαίρεση της κλίμακας) - πατήστε το πλήκτρο Μ + για να επιλέξετε ξανά τον αριθμό του δείγματος.

e) Για να εξασφαλιστεί η ακρίβεια της ζυγαριάς, το βάρος της μονάδας δεν πρέπευ να είναι μικρότερο από τη ζυγαριά.

f) Κατά τη λειτουργία μέτρησης, πατήστε το πλήκτρο MODE για να επιστρέψετε στη λειτουργία ζύγισης.

3.3.4. Αποθήκευση/ανάγνωση δεδομένων ζύγισης

a) Στη λειτουργία ζύγισης, πατήστε το πλήκτρο Μ + για να αποθηκεύσετε το τρέχον βάρος και να το προσθέσετε στο συνολικό βάρος (συσσώρευση βάρους). Στην οθόνη θα εμφανιστεί ADD XXX (το XXX είναι ο αθροιστικός αριθμός). Μετά από περίπου 2 δευτερόλεπτα, θα εμφανιστεί το αθροιστικό συνολικό βάρος και, στη συνέχεια, θα αποκατασταθεί η κατάσταση ζύγισης. Εάν η τιμή ζύγισης είναι αρνητική, δεν θα αποθηκευτεί.

b) Πατήστε το πλήκτρο [MR] για να εμφανιστεί η ΠΡΟΣΘΗΚΗ ΧΧΧ, όπου ΧΧΧ είναι ο αριθμός της επόμενης εγγραφής ζύγισης, ακολουθούμενη από την τιμή βάρους αυτής της εγγραφής. Μετά από λίγο, θα εμφανιστεί η επόμενη εγγραφή, μέχρι την τελευταία εγγραφή. Μετά την εμφάνιση της τελευταίας εγγραφής, η εμφάνιση του ADD UP σημαίνει ότι ο αριθμός που θα εμφανιστεί στην επόμενη οθόνη είναι το συνολικό βάρος μετά τη συσσώρευση. Αφού εμφανιστεί το συνολικό βάρος, θα επιστρέψει η κατάσταση ζύγισης.

c) Πατήστε και κρατήστε πατημένο το πλήκτρο [MR] για 2 δευτερόλεπτα για να εμφανιστεί το αρχείο ζύγισης. Πατήστε ξανά το πλήκτρο [MR] για να εμφανίσετε το αρχείο ζύγισης σε κύκλους (δεν απαιτείται παρατεταμένο κράτημα αυτή τη στιγμή).

d) Όταν εμφανιστεί το ημερολόγιο ζύγισης, πατήστε το πλήκτρο [SHIFT] για να επιστρέψετε στη λειτουργία ζύγισης.

e) Όταν εμφανίζεται μια εγγραφή ζύγισης ή μια συσσώρευση, πατήστε το πλήκτρο [MC] (πατήστε ταυτόχρονα τα πλήκτρα [TARE] και [MR]) για να εμφανιστεί η ένδειξη "CLR" για να διαγράψετε την εγγραφή και τη συσσώρευση και να επιστρέψετε στη λειτουργία ζύγισης.

f) Μπορείτε να κάνετε έως και 40 συμμετοχές. Όταν ο αριθμός των εγγραφών ξεπεράσει τις 40, κάθε πάτημα του πλήκτρου [Μ +] θα αντικαταστήσει τις προηγούμενες εγγραφές.

3.3.5. Εκτύπωση

Σειριακή θύρα 1:

Μορφή δεδομένων: 10-bit (bit) ---- 1-bit bit έναρξης, bit δεδομένων 8-bit, bit διακοπής 1-bit.

Η σειριακή θύρα στέλνει δεδομένα συνεχώς στην ακόλουθη μορφή (όλα σε ASCII): =, X1, X2, X3, X4, X5, X6

Για παράδειγμα: ένα όργανο βάρους 123,45 kg στέλνει:

=54.321 =54.321 =54.321 ...... To βάρος είναι 12345 κιλά. To όργανο στέλνει: =543210 =543210 =543210 ...... To βάρος είναι - 123,45 κιλά. To όργανο στέλνει: =54.321 — =54.321 — =54.321 — ….. Ρυθμός Baud: 9600 Μέθοδος μετάδοσης: συνεχής μετάδοση

Σειριακή θύρα 2: Πρωτόκολλο επικοινωνίας RS232

Πατήστε παρατεταμένα τα πλήκτρα [HOLD]+[M+] ταυτόχρονα για να ενεργοποιήσετε τη συσκευή, στη συνέχεια αφήστε την, στην οθόνη θα εμφανιστεί "CLOSE" (προεπιλογή), πατήστε [MODE] και [UNIT] για να επιλέξετε τη μέθοδο αποστολής:

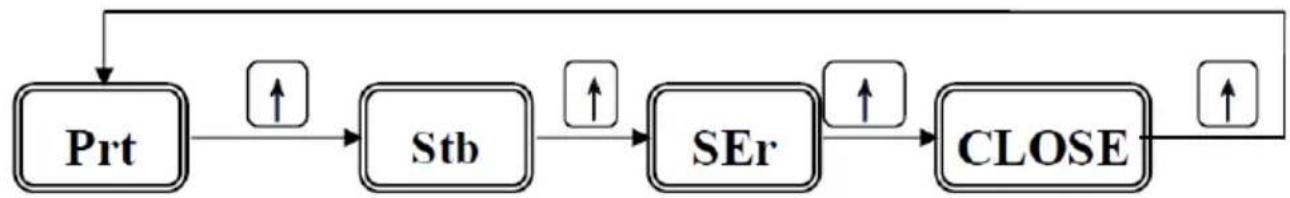

Ρύθμιση της μεθόδου μετάδοσης

Πατήστε το κουμπί [UNIT] για να επιλέξετε τη μέθοδο: "Stb" = εκτύπωση όταν ισορροπία είναι σταθερή, "Prt" = εκτύπωση μία φορά αφού πατήσετε το κουμπί [PRINT], "Ser" = σειρά (συνεχής εκτύπωση) ή "CLOSE" = η εκτύπωση είναι απενεργοποιημένη. Στη συνέχεια, πατήστε το κουμπί [UNIT] για να επιλέξετε τη μέθοδο ή πατήστε το κουμπί [Mode] για επιβεβαίωση και ρύθμιση της επόμενης παραμέτρου. (Η προεπιλεγμένη λειτουργία είναι "Κλείσιμο").


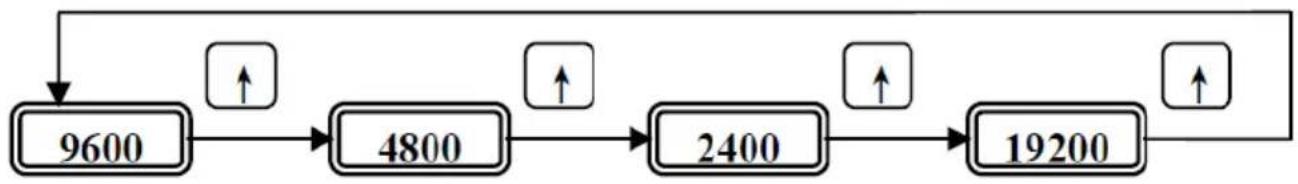

Ρυθμίσεις ρυθμού Baud

Πατήστε το κουμπί [UNIT] για να επιλέξετε τον επιθυμητό ρυθμό "19200", "2400", "4800", "9600", στη συνέχεια πατήστε το κουμπί [MODE] για να επιβεβαιώσετε την επιλογή και να βγείτε από τις ρυθμίσεις (ο προεπιλεγμένος ρυθμός baud είναι 9600).

3.3.6. Ρυθμίσεις βάρους

3.3.6.1. Μηδενικό εύρος παρακολούθησης

• Συνδέστε το Load Cell
• Πατήστε τα【TARE】πλήκτρα και【MODE】, ενεργοποιήστε τη ζυγαριά και, στη συνέχεια, αφήστε και τα δύο πλήκτρα.

- Στην οθόνη θα εμφανιστεί:

2E - X

(Το Χ αντιπροσωπεύει το μηδενικό εύρος κομματιού)

- Πατήστε το【UNIT】πλήκτρο για να επιλέξετε την τιμή, μετά πατήστε 【MODE】για επιβεβαίωση και προχωρήστε στο επόμενο βήμα (επιλογή χωρητικότητας).

3.3.6.2. Φορτίο βάρους

- Στην οθόνη θα εμφανιστεί:

[XX.XXX

• Χρησιμοποιήστε το【UNIT】 πλήκτρο για να μετακινήσετε τον κέρσορα στην επιθυμητή θέση αριθμού.
• Χρησιμοποιήστε τα【←】 πλήκτρα και【→】 για να ρυθμίσετε τη χωρητικότητα.
  • Πατήστε【MR】για να ορίσετε τη θέση του δεκαδικού ψηφίου.
• Πατήστε【MODE】για επιβεβαίωση και προχωρήστε στο επόμενο βήμα (επιλογή τιμής ακρίβειας).

3.3.6.3. Τιμή ακρίβειας

- Στην οθόνη θα εμφανιστεί:

d XXXXX

• Χρησιμοποιήστε το【UNIT】κλειδί για να αλλάξετε την τιμή ακρίβειας.
- Πατήστε【MODE】για επιβεβαίωση και προχωρήστε στο επόμενο βήμα (επιλογή βάρους βαθμονόμησης).

3.3.6.4. Τιμή βαθμονόμησης βάρους:

- Στην οθόνη θα εμφανιστεί:

E XXXXX

• Χρησιμοποιήστε το【UNIT】 πλήκτρο για να μετακινήσετε τον κέρσορα στην επιθυμητή θέση αριθμού.
  • Χρησιμοποιήστε τα【←】 πλήκτρα και【→】 για να επιλέξετε τον αριθμό.
  • Πατήστε【MODE】για επιβεβαίωση.

• Στη συνέχεια, η οθόνη θα εμφανίσει:

[XXXXX] (για τον εσωτερικό κωδικό AD)

Μόλις σταθεροποιηθεί η οθόνη και ακουστεί ένα μπιπ, πατήστε【MODE】για επιβεβαίωση και προχωρήστε στο επόμενο βήμα (βαθμονόμηση).

3.3.6.5. Διαμέτρηση

- Στην οθόνη θα εμφανιστεί:

L XXXXX (για εσωτερικό κωδικό AD)

Σ ε αυτό το στάδιο, το επιλεγμένοβάρος θα πρέπει να τοποθετηθεί στηζυγαριά.Μόλις στηνοθόνη εμφανιστούντρίασταθεράβέλη, πατήστε【MODE】γιαεπιβεβαίωση.Αυτόολοκληρώνειτηδιαδικασίαβαθμονόμησης.

Σ β ἡ σ τ ε τ η ζ υ γ α ρ ι ἀ και α φ αι ρ έ σ τ ε ό λ α τ α β ἀ ρ η. Ε ν ε ρ γ ο π ο ι ἢ σ τ ε ξ α ν ἀ τ η ζ υ γ α ρ ι ἀ. ε ί ν α ι τ ὡ ρ α έ τ ο ι μο γ ι α χ ρ ἡ σ η.

Παράδειγμα: Βαθμονόμηση γιαχωρητικό τητα 30kg με διαίρεση 2g

1- Ε ν ώ π α τ ά τ ε [CHECK/MODE][TARE/<], , ε ν ε ρ γ ο π ο ι ή σ τ ε τ ο δ ι α κ ό π τ η λ ε ι τ ο υ ρ γ ί ας. Σ τ η ν ο θ ό ν η θ α ε μ φ α ν ι σ τ ε ί έ ν ας κ ω δ ι κ ός έ κ δ ο σ η ζ (230005) γ ι α τ ρ ί α δ ευ τ ε ρ ό λ ε π τ α.

2- Ε μ φ α ν i ζ ε τ α i η έ ν δ ε i ξ η F13 "" π α τ ή σ τ ε 【MODE】 για να το επιλέξετε.

3- Ε μ φ α ν ί ζ ε τ α ι η έ ν δ ε ι ξ η ΖΕ 6"" π α τ ή σ τ ε 【MODE】γιανατοεπιλέξετε.

4- Ε μ φ α ν ί ζ ε τ α ι η έ ν δ ε ι ξ η C XXXXX "" . Π ρο σα ρ μό σ τ ε XXXXX το "" σ ε 30.000 "" χ ρ η σ ι μο πο ο ι ώ ν τ α ζ [SHIFT]【TARE】, , κ α ι [ZERO]. Π α τ ή σ τ ε【MODE】γ ι α ε π ι β ε β α ί ω σ η .

5- Ε μ φ α ν ί ζ ε τ α ι η έ ν δ ε ι ξ η d XXXXX "" . Π ρο σα ρ μόστε XXXXX το "" σ ε 0.002 "" χ ρ η σι μο πο ι ώ ν τ ας το [SHIFT]. Πατήστε【MODE】για επιβεβαίω ση.
6- Ε μ φ α ν i ζ ε τ α i η έ ν δ ε i ξ η Ε XXXXX "" . Ρ υ θ μ i σ τ ε το XXXXX "" σ ε 20.000 "" (χ ω ρ η τι κό τη τα 2/3) χ ρ η σι μο ποι ώ ν τας [SHIFT]【TARE】, , και [ZERO]. Π α τ ή σ τ ε 【MODE】 για επιβεβαίωση.
7- Ε μ φ α ν ί ζ ε τ α ι η έ ν δ ε ι ξ η C XXXXX """. Ό τ α ν ε μ φ α ν ι σ τ ε ι η έ ν δ ε ι ξ η σ τ α θ ε ρ ό τ η τ α ζ, π α τ ή σ τ ε 【MODE】.
8- Ε μ φ α ν ί ζ ε τ α ι η έ ν δ ε ι ξ η L ΧΧΧΧΧ "". Φ ο ρ τ ώ σ τ ε έ ν α β ά ρ ος 20 κ Ι λ ώ ν. Μ ε τ ά α π ό μ ε ρ ι κ ά δ ευτερόλεπτα, έ ν ας ή χ ος "μπιπ" θ α υ π ο δ εικνύει την επιτυχή βαθμονόμηση. Ε ά ν δ ε ν ακουστεί κανένας ή χος, πατή στε【MODE】 ναολοκληρώσετετηβαθ μονόμησηβάρους χειροκίνηταή ναε παναφέρετετηνένδειξη.

3.3.6.6. Επιλογή μονάδων ζύγισης

Η οθόνη δείχνει ^Kg xxxxx "", όπουxxxxx to "" υποδεικνύει εάν η μονάδα είναι ON ή OFF.

• To Kg "" antiproospiεύει τη μονάδα βάρους, με επιλογές για επιλογή kg, lb και t.
  • To Kg είναι η προεπιλεγμένη μονάδα και δεν μπορεί να απενεργοποιηθεί, ενώ άλλες μονάδες (lb και t) μπορούν να εναλλάσσονται ON ή OFF.

Διαδικασία επιλογής μονάδας:

1. Πιέστε το【MODE】πλήκτρο για να περάσετε από τις διαθέσιμες μονάδες βάρους.

2. Πατήστε το[SHIFT] πλήκτρο για να ενεργοποιήσετε ή να απενεργοποιήσετε την επιλεγμένη μονάδα.

3. Αφού επιλέξετε την τελευταία μονάδα, πατήστε【MODE】ξανά για να επιστρέψετε στην κατάσταση ζύγισης.

3.3.7. Ρυθμίσεις χρήστη

Ενεργοποιήστε τη ζυγαριά ενώ κρατάτε πατημένο το πλήκτρο [TARE] για να μπείτε στη λειτουργία ρυθμίσεων χρήστη.

Συναγερμός ζύγισης:

Υπάρχουν δύο λειτουργίες συναγερμού "OFF" και "ON". "ON" σημαίνει ότι ο συναγερμός ζύγισης είναι ενεργοποιημένος και "OFF" σημαίνει ότι ο συναγερμός ζύγισης είναι απενεργοποιημένος. Πατήστε το πλήκτρο [MODE] για να επιλέξετε τη λειτουργία συναγερμού κατά τη διάρκεια της ζύγισης και επιλέξετε "ON" ή "OFF" με το πλήκτρο [SHIFT].

Αυτόματος οπίσθιος φωτισμός:

Αυτή η λειτουργία χρησιμοποιείται για την επιλογή του οπίσθιου φωτισμού ΟΝ / OFF. "ΟΝ" σημαίνει ότι ο οπίσθιος φωτισμός είναι ενεργοποιημένος. "OFF" σημαίνει ότι ο οπίσθιος φωτισμός είναι απενεργοποιημένος.

Στη λειτουργία ρύθμισης χρήστη, πατήστε το πλήκτρο [MODE] για να επιλέξετε το στοιχείο ρύθμισης οπίσθιου φωτισμού. Όταν εμφανιστεί το "LTXXX" στην οθόνη, όπου "XXX" είναι η τρέχουσα κατάσταση. Πατήστε το πλήκτρο [SHIFT] για ναλλάξετε. Πατήστε το πλήκτρο [MODE] για να επιλέξετε το επόμενο στοιχείο.

3.4. Καθαρισμός και συντήρηση

a) Βγάζετε το φις από την πρίζα πριν από κάθε καθαρισμό και όταν η μονάδα δεν χρησιμοποιείται.
b) Χρησιμοποιείτε μόνο μη διαβρωτικά καθαριστικά για τον καθαρισμό των επιφανειών.
c) Αποθηκεύστε τη μονάδα σε ξηρό και δροσερό μέρος προστατευμένο από την υγρασία και το άμεσο ηλιακό φως.
d) Μην ψεκάζετε τη μονάδα με ρεύμα νερού και μην τη βυθίζετε σε νερό.
e) Βεβαιωθείτε ότι δεν εισέρχεται νερό από τα ανοίγματα εξαερισμού στο περίβλημα.
f) Καθαρίστε τα ανοίγματα εξαερισμού με βούρτσα και πεπιεσμένο αέρα.
g) Πραγματοποιείτε τακτικές επιθεωρήσεις της μονάδας ελέγχοντας την τεχνική καταλληλότητα και τυχόν ζημιές.
h) Μην αφήνετε τις μπαταρίες στη μονάδα όταν δεν πρόκειται να τις χρησιμοποιήσετε για μεγάλο χρονικό διάστημα.
i) Χρησιμοποιήστε ένα μαλακό, υγρό πανί για τον καθαρισμό.
j) Μη χρησιμοποιείτε αιχμηρά ή/και μεταλλικά αντικείμενα (π.χ. συρμάτινη βούρτσα ή μεταλλική σπάτουλα) καθώς μπορεί να καταστρέψουν την επιφάνεια του υλικού από το οποίο είναι κατασκευασμένη η συσκευή.
k) Μην καθαρίζετε το προϊόν με όξινες ουσίες, ιατρικούς παράγοντες, διαλυτικά, καύσιμα, λάδια ή άλλα χημικά. Μπορεί να προκαλέσει βλάβη στη συσκευή.

ΟΔΗΓΙΕΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΗ ΑΠΟΡΡΙΨΗ ΤΩΝ ΜΠΑΤΑΡΙΩΝ.

Οι συσκευές είναι εξοπλισμένες με μπαταρίες 6 V, 4500 mAh.

Αφαιρέστε τις χρησιμοποιημένες μπαταρίες από τη μονάδα με τον ίδιο τρόπο που τις τοποθετήσατε.

Επιστρέψτε τις μπαταρίες σε μια μονάδα που είναι υπεύθυνη για την απόρριψή τους.

ΑΠΟΡΡΙΨΗ ΜΕΤΑΧΕΙΡΙΣΜΕΝΩΝ ΜΟΝΑΔΩΝ.

Στο τέλος της ωφέλιμης ζωής του, αυτό το προϊόν δεν πρέπει να απορρίπτεται με τα κανονικά οικιακά απορρίμματα αλλά θα πρέπει να μεταφερθεί σε σημείο συλλογής για την ανακύκλωση ηλεκτρικού και ηλεκτρονικού εξοπλισμού. Αυτό υποδεικνύεται από το σύμβολο στο προϊόν, τις οδηγίες λειτουργίας ή τη συσκευασία. Τα υλικά που χρησιμοποιούνται σε αυτή τη συσκευή είναι ανακυκλώσιμα σύμφωνα με τη σήμανση τους. Με την επαναχρησιμοποίηση, την ανακύκλωση ή την εφαρμογή άλλων μορφών χρήσης μηχανημάτων απορριμμάτων, συμβάλλετε σημαντικά στην προστασία του περιβάλλοντος μας. Η τοπική σας διοίκηση θα σας παράσχει πληροφορίες σχετικά με το κατάλληλο σημείο απόρριψης μεταχειρισμένων συσκευών.
