Τύπος προϊόντος	Εξαιρετικά λεπτός ανεμιστήρας ανάκτησης ενέργειας (VRE)
Μοντέλο	MSW-HQAIR25S
Τάση τροφοδοσίας	230 V~ / 50 Hz
Ονομαστική ισχύς	350 W
Δείκτης προστασίας	IPX2
Κλάση προστασίας	I
Επίπεδο θορύβου	63 dB
Ροή αέρα (3 ταχύτητες)	320 / 380 / 450 m³/h
Μέγιστη στατική πίεση	380 Pa
Διάμετρος σύνδεσης	∅ 146 mm
Διαστάσεις (Μ x Π x Υ)	620 x 850 x 270 mm
Βάρος	24,4 kg
Ζώνη κάλυψης	148 m²
Θερμική προστασία	Ναι
Τύπος πυρήνα	Ανάκτηση ενέργειας (ERV/HRV)
Συντήρηση φίλτρων	Περιοδικός καθαρισμός με ηλεκτρική σκούπα, αντικατάσταση εάν χρειαστεί
Συντήρηση κινητήρα	Ετήσιος έλεγχος και καθαρισμός από επαγγελματία
Εγκατάσταση	Από επαγγελματία, υποχρεωτικός διακόπτης
Ασφάλεια	Μη χρησιμοποιείτε με συσκευές καύσης, αποφύγετε υγρά ή διαβρωτικά περιβάλλοντα
Δυνατότητα επισκευής	Ανταλλακτικά διαθέσιμα μέσω του τμήματος εξυπηρέτησης πελατών

Συχνές ερωτήσεις - HQAIR25S MSW

Πώς να εγκαταστήσετε τον ανεμιστήρα HQAIR25S;

Η εγκατάσταση πρέπει να γίνει από επαγγελματία. Η συσκευή στερεώνεται στην οροφή με βίδες, ροδέλες και παξιμάδια. Απαιτείται διακόπτης για την αποφυγή ηλεκτροπληξίας. Τηρήστε τις αποστάσεις ασφαλείας και αποφύγετε υγρά ή διαβρωτικά περιβάλλοντα.

Πόσο συχνά πρέπει να καθαρίζονται τα φίλτρα;

Τα φίλτρα πρέπει να καθαρίζονται περιοδικά, ειδικά σε σκονισμένο περιβάλλον. Χρησιμοποιήστε ηλεκτρική σκούπα για να αφαιρέσετε τη βρωμιά. Ο τακτικός καθαρισμός διατηρεί τη ροή αέρα και μειώνει τον θόρυβο.

Μπορώ να χρησιμοποιήσω αυτήν τη συσκευή σε μπάνιο;

Όχι, η συσκευή δεν πρέπει να εγκαθίσταται σε πολύ υγρό δωμάτιο όπως ένα μπάνιο. Ο ατμός μπορεί να προκαλέσει πυρκαγιά ή ηλεκτροπληξία. Η βαθμολογία IPX2 παρέχει περιορισμένη προστασία από πιτσιλίσματα, αλλά όχι από σταθερή υγρασία.

Τι να κάνω σε περίπτωση ασυνήθιστου θορύβου;

Ο ασυνήθιστος θόρυβος μπορεί να υποδηλώνει πρόβλημα ρουλεμάν ή μπλοκάρισμα. Διακόψτε την τροφοδοσία, ελέγξτε τα περιστρεφόμενα μέρη και καθαρίστε τα φίλτρα. Εάν ο θόρυβος συνεχίζεται, καλέστε ειδικευμένο τεχνικό για αντικατάσταση των ρουλεμάν.

Ποιες είναι οι τρεις διαθέσιμες ταχύτητες αερισμού;

Ο ανεμιστήρας προσφέρει τρεις ταχύτητες ροής αέρα: 320 m³/h, 380 m³/h και 450 m³/h. Μπορείτε να τις επιλέξετε μέσω του παρεχόμενου ελεγκτή.

Μπορεί αυτή η συσκευή να χρησιμοποιηθεί με λέβητα ή σόμπα;

Όχι, αυτό το προϊόν δεν μπορεί να χρησιμοποιηθεί για αερισμό με συσκευές ανοιχτής καύσης (καλοριφέρ, λέβητες, σόμπες). Αυτό θα μπορούσε να δημιουργήσει κινδύνους πυρκαγιάς ή δηλητηρίασης.

Πώς να καθαρίσετε τον πυρήνα ανάκτησης ενέργειας;

Ο πυρήνας (ERV/HRV) συνήθως δεν απαιτεί συχνό καθαρισμό. Σε περίπτωση ρύπανσης, μπορεί να αναρροφηθεί απαλά. Αποφύγετε το νερό και τα χημικά. Συμβουλευτείτε το εγχειρίδιο για συγκεκριμένες οδηγίες.

Τι είδους καλωδίωση απαιτείται;

Το διάγραμμα σύνδεσης δείχνει τους ακροδέκτες: CTRL (ελεγκτής), OFF, 1, 2, -3. Τα καλώδια είναι χρωματικά κωδικοποιημένα: λευκό (WH), μαύρο (BK), καφέ (BN), μπλε (BU), πράσινο (GN). Η ηλεκτρική εγκατάσταση πρέπει να γίνει από επαγγελματία.

Μπορώ να εγκαταστήσω τη συσκευή σε κουζίνα;

Δεν συνιστάται η εγκατάσταση της συσκευής σε κουζίνα, ειδικά κοντά σε πηγές καπνού και ατμών λαδιού. Τα φίλτρα και ο πυρήνας μπορεί να φράξουν γρήγορα και να δημιουργήσουν κίνδυνο πυρκαγιάς.

Πώς να απορρίψετε τη συσκευή στο τέλος της ζωής της;

Μην πετάτε τη συσκευή στα οικιακά απορρίμματα. Τοποθετήστε την σε σημείο συλλογής για απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού. Τα πλαστικά είναι ανακυκλώσιμα. Επικοινωνήστε με τον δήμο σας για να μάθετε το τοπικό κέντρο ανακύκλωσης.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HQAIR25S MSW

Αυτό το εγχειρίδιο χρήστη έχει μεταφραστεί για τη διευκόλυνσή σας χρησιμοποιώντας αυτόματη μετάφραση. Έχουν γίνει εύλογες προσπάθειες για την παροχή ακριβούς μετάφρασης. Ωστόσο, καμία αυτοματοποιημένη μετάφραση δεν είναι τέλεια ούτε προορίζεται να αντικαταστήσει τους ανθρώπινους μεταφραστές. Το επίσημο εγχειρίδιο χρήστη είναι η αγγλική έκδοση. Τυχόν ασυμφωνίες ή διαφορές που δημιουργούνται στη μετάφραση δεν είναι δεσμευτικές και δεν έχουν νομική ισχύ για σκοπούς συμμόρφωσης ή επιβολής. Εάν προκύψουν ερωτήσεις σχετικά με την ακρίβεια των πληροφοριών που περιέχονται στο Εγχειρίδιο χρήσης, ανατρέξτε στην αγγλική έκδοση αυτών των περιεχομένων που είναι η επίσημη έκδοση.

Τεχνικά στοιχεία

Περιγραφή παραμέτρων		Τιμή παραμέτρου
Όνομα προϊόντος		Εξαιρετικά λεπτός αεριστήρας ανάκτησης ενέργειας
Μοντέλο		MSW-HQAIR15S	MSW-HQAIR25S	MSW-HQAIR10S
Ονομαστική τάση [V~] / συχνότητα [Hz]		230 / 50
Ονομαστική ισχύς [W]		250	350	150
Κατηγορία προστασίας		εγώ
Αξιολόγηση προστασίας IP		IPX2
Εκπεμπόμενος θόρυβος [dB]		65	63	60
Ροή αέρα [m3/h]		210 / 300 / 350	320 / 380 / 450	160 / 175 / 210
Μέγιστη πίεση [Pa]		353	380	348
Μέγεθος εισόδου/εξόδου [mm]		∅ 146	∅ 146	∅ 96
Διαστάσεις [πλάτος x βάθος x ύψος; mm]		600 x 860 x 235	620 x 850 x 270	500 x 860 x 200
Βάρος [kg]		23,6	24,4	18,7
Περιοχή κάλυψης [m2]		120	148	70
Θερμική προστασία		√
Θερμική απόδοση [%]	Ψυκτικό φορτίο	52	57,5	61
	Φορτίο θέρμανσης	78	68	65
Αποδοτικότητα ενθαλπίας [%]	Ψυκτικό φορτίο	60	58	60
	Φορτίο θέρμανσης	69,5	68	68

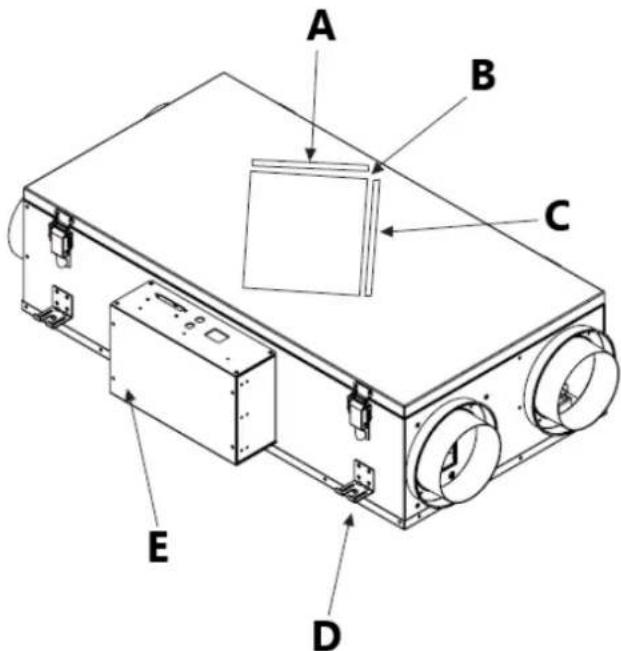

A. Φίλτρο αέρα
B. Πυρήνας αερισμού ανάκτησης ενέργειας (ERV).
C. Φίλτρο αέρα

D. Κουτί τροφοδοσίας
Ε. Στήριγμα εγκατάστασης

Εγκατάσταση και χρήση

• Η εγκατάσταση θα πρέπει να ολοκληρωθεί από επαγγελματικό προσωπικό σέρβις.
• Μην εγκαθιστάτε τη μονάδα σε μέρος με υψηλή θερμοκρασία ή φωτιά, καθώς μπορεί να προκαλέσει παραμόρφωση του φίλτρου και να κάψει τον κινητήρα.
• Μην εγκαθιστάτε τη μονάδα στην κουζίνα που έχει πολύ καπνό. Το φίλτρο και ο πυρήνας ERV/HRV είναι άχρηστοι εφόσον προσκολλώνται αναθυμιάσεις λαδιού σε αυτό και μπορούν εύκολα να προκαλέσουν φωτιά.
• Μην τοποθετείτε σε χώρο με υψηλή υγρασία όπως μπάνιο κ.λπ. Η συσκευή σε επαφή με ατμό μπορεί να προκαλέσει πυρκαγιά ή/και ηλεκτροπληξία.
• Μην τοποθετείτε τη συσκευή στην οροφή με ανεπαρκή αντοχή ή εναλλακτικά μην ισιώσετε την επιφάνεια στερέωσης πριν την εγκατάσταση.
• Μην τοποθετείτε σε μέρη που έχουν εύφλεκτο αέριο. Μπορεί να προκαλέσει πυρκαγιά.
• Προσοχή! Αυτό το προϊόν δεν μπορεί να χρησιμοποιηθεί για αερισμό με συσκευές ανοιχτού τύπου (καλοριφέρ)!
• Μην εγκαθιστάτε τη μονάδα και σε εξωτερικούς χώρους ή με είσοδο αέρα κοντά στο εργοστάσιο μηχανημάτων ή στις ερευνητικές εγκαταστάσεις. Αποφύγετε το περιβάλλον που έχει οξέα, αλκάλια, οργανικούς διαλύτες, χρώματα, επιβλαβή αέρια ή διαβρωτική σύνθεση αερίων. Μπορεί να προκαλέσει ζημιά στις συσκευές ή να προκαλέσει πυρκαγιά.
  • Μην τοποθετείτε την είσοδο αέρα στην κουζίνα.
• Εάν ο αεραγωγός εγκατασταθεί με κλίση έξω, μπορεί να προκαλέσει διαρροή νερού.
• Για να αποφευχθεί η συμπύκνωση θα πρέπει να εγκατασταθεί μια επέκταση από εξωτερικό σε εσωτερικό.
• Εγκαταστήστε προστασία των αεραγωγών, των εισαγωγών και των εξόδων για να αποτρέψετε την είσοδο μικρών ζώων.

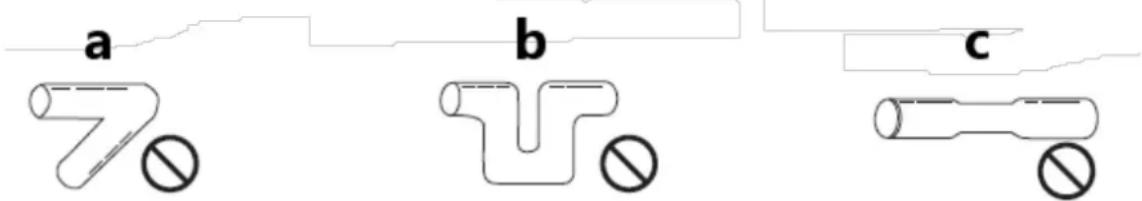

• Κατά την εγκατάσταση θα πρέπει να αποφεύγονται οι ακόλουθες σωληνώσεις:

a) Στροφή
b) Λυγίστε πολλές φορές
c) Μειωμένη διάμετρος

• Θα πρέπει να εγκατασταθεί διακόπτης κυκλώματος για την αποφυγή ηλεκτροπληξίας ή τυχόν βραχυκυκλωμάτων.
• Μην αναποδογυρίζετε τη συσκευή, μπορεί να πέσει κάτω και να προκαλέσει τραυματισμό.
• Μετά την ολοκλήρωση της εγκατάστασης, κάντε μια δοκιμαστική λειτουργία και ελέγξτε εάν υπάρχει κάποιο πρόβλημα (μπλοκάρισμα, περιορισμοί, μη φυσιολογικός θόρυβος κατά την εργασία).
• Η συσκευή ελέγχεται από τον ελεγκτή που περιλαμβάνεται με ένα πόμολο.

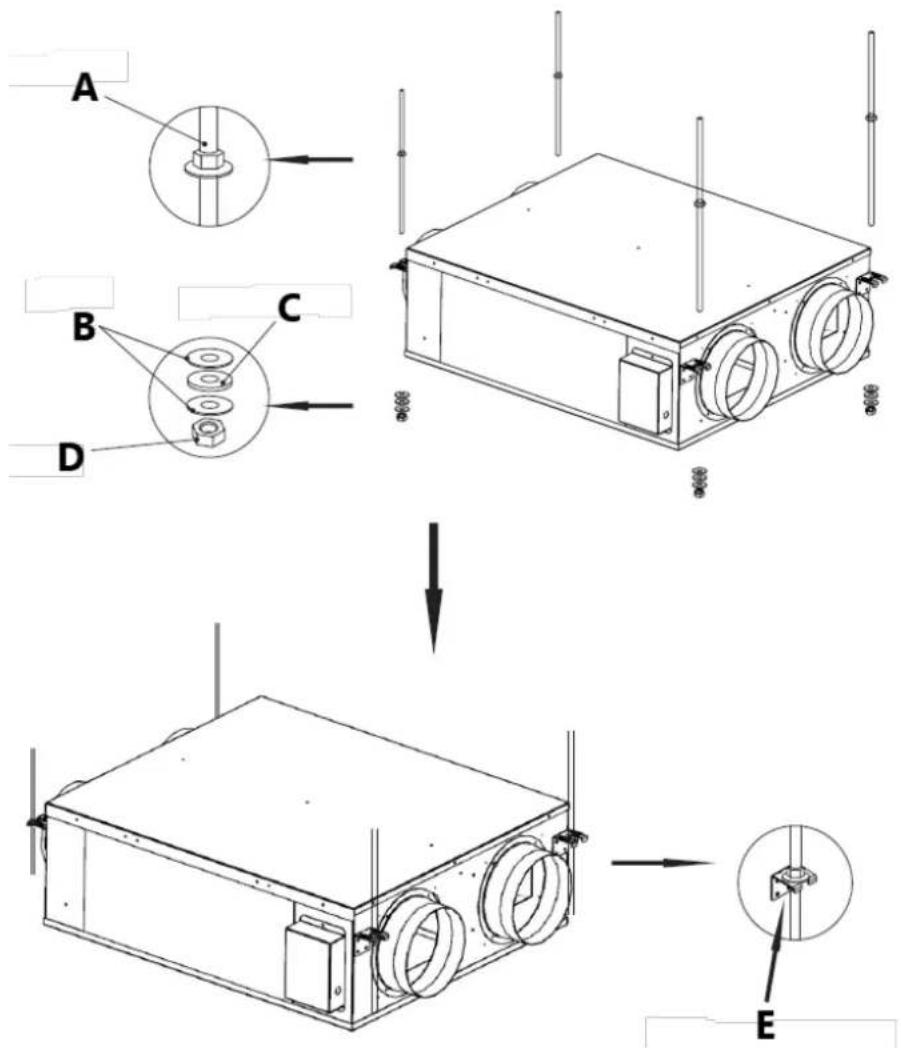

A. Βιδωτές ράβδοι
B. Ροδέλα
C. Ροδέλα από καουτσούκ
D. Βιδωτό παξιμάδι
E. Σφίξτε τα πάντα με ασφάλεια

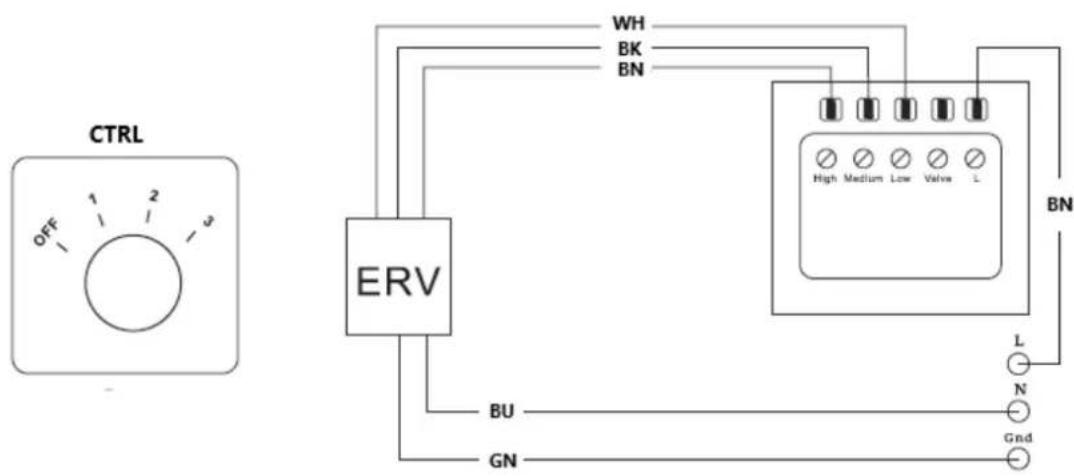

Διάγραμμα σύνδεσης

CTRL – ελεγκτής

WH – λευκό σύρμα

ΒΚ – μαύρο σύρμα

BN - καφέ σύρμα

BU – μπλε σύρμα

GN – πράσινο σύρμα

Συντήρηση

a) Όταν το ERV/HRV χρησιμοποιείται για μεγάλο χρονικό διάστημα, το φίλτρο θα είναι βρώμικο και φραγμένο από τη σκόνη, μπορεί να μειώσει τον όγκο του αέρα, να επηρεάσει τον αερισμό, να αυξήσει τον θόρυβο. Καθαρίζετε περιοδικά το φίλτρο, ειδικά σε εχθρικό περιβάλλον (μεγαλύτερος αριθμός σκόνης).

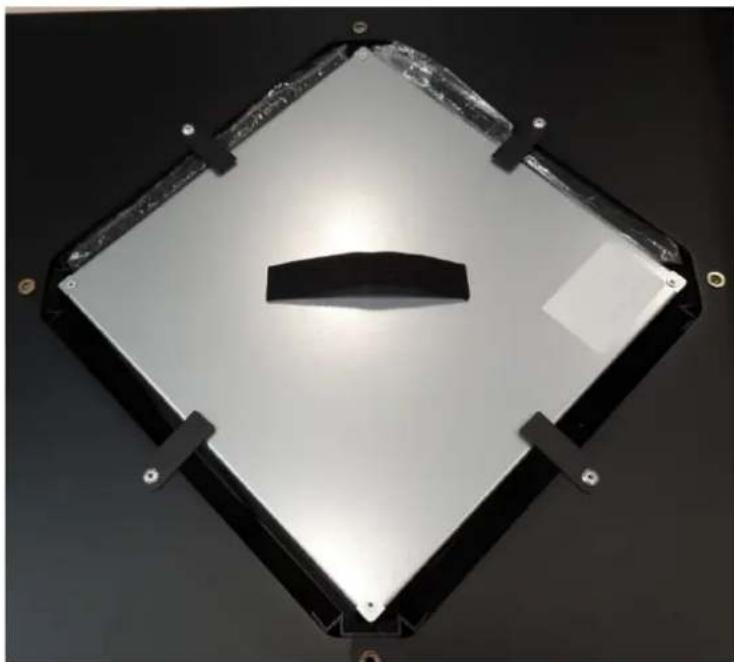

Συντήρηση φίλτρου:

• Ξεκλειδώστε την κρεμαστή αλυσίδα κάτω από το πάνελ πρόσβασης προς τα πάνω

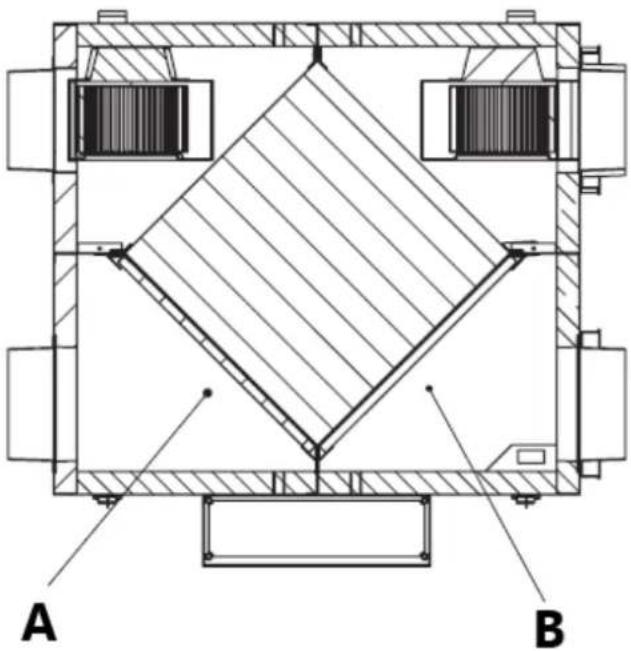

• Κρατήστε το πλευρικό φίλτρο εσωτερικού χώρου και αφαιρέστε το οριζόντια (Α στην παρακάτω εικόνα).
  • Χρησιμοποιήστε μια ηλεκτρική σκούπα για να ρουφήξετε τη βρωμιά και τη σκόνη.
• Η εγκατάσταση του πλευρικού φίλτρου εσωτερικού χώρου ακολουθεί τα αντίστροφα βήματα.
• Κρατήστε το πλευρικό φίλτρο εξωτερικού χώρου και αφαιρέστε το οριζόντια (Β στην παρακάτω εικόνα)
  • Χρησιμοποιήστε ηλεκτρική σκούπα για να ρουφήξετε τη βρωμιά και τη σκόνη.
• Η εγκατάσταση γίνεται στα αντίστροφα βήματα, προσέξτε την επισημασμένη κατεύθυνση.

a) Ο ανεμιστήρας αγωγών θα πρέπει να καθαρίζεται και να ελέγχεται ετησίως (καθαρός κινητήρας, τα εξαρτήματα δεν μπορούν να εκτεθούν σε υγρασία) για να είναι ασφαλής η λειτουργία του και να παραταθεί η διάρκεια ζωής του.

b) Κόψτε την παροχή ρεύματος πριν από οποιαδήποτε συντήρηση και περιμένετε να σταματήσουν τα περιστρεφόμενα στοιγεία.

c) Όταν υπάρχει μη φυσιολογικός θόρυβος ή σημαντική μείωση της απόδοσης, ελέγξτε το ρουλεμάν και αντικαταστήστε το εάν χρειάζεται (γίνεται μόνο από εξειδικευμένο τεχνικό σέρβις).

d) Μην ψεκάζετε τη συσκευή με πίδακα νερού και μην τη βυθίζετε σε νερό.

e) Μην αφήνετε το νερό να εισχωρήσει μέσα στη συσκευή μέσω των αεραγωγών στο περίβλημα της συσκευής.

f) Μη χρησιμοποιείτε αιχμηρά ή/και μεταλλικά αντικείμενα για τον καθαρισμό (π.χ. συρμάτινη βούρτσα ή μεταλλική σπάτουλα) γιατί μπορεί να καταστρέψουν το υλικό της επιφάνειας της συσκευής.

Απόρριψη χρησιμοποιημένων συσκευών

Μην απορρίπτετε αυτή τη συσκευή σε συστήματα αστικών απορριμμάτων. Παραδώστε το σε ένα σημείο ανακύκλωσης και συλλογής ηλεκτρικών και ηλεκτρικών συσκευών. Ελέγξετε το σύμβολο στο προϊόν, στο εγχειρίδιο οδηγιών και στη συσκευασία. Τα πλαστικά που χρησιμοποιούνται για την κατασκευή της συσκευής μπορούν να ανακυκλωθούν σύμφωνα με τις σημάνσεις τους. Επιλέγοντας την ανακύκλωση συμβάλλετε σημαντικά στην προστασία του περιβάλλοντος μας.

Επικοινωνήστε με τις τοπικές αρχές για πληροφορίες σχετικά με τις τοπικές εγκαταστάσεις ανακύκλωσης.
