Producttype	Ultradunne energiezuinige ventilatie-unit (ERV)
Model	MSW-HQAIR25S
Voedingsspanning	230 V~ / 50 Hz
Nominaal vermogen	350 W
Beschermingsgraad	IPX2
Beschermingsklasse	I
Geluidsniveau	63 dB
Luchtdebiet (3 snelheden)	320 / 380 / 450 m³/h
Maximale statische druk	380 Pa
Aansluitdiameter	∅ 146 mm
Afmetingen (L x D x H)	620 x 850 x 270 mm
Gewicht	24,4 kg
Dekkingsgebied	148 m²
Thermische beveiliging	Ja
Kerntype	Energiezuinige (ERV/HRV)
Onderhoud filters	Periodiek schoonmaken met stofzuiger, vervangen indien nodig
Motoronderhoud	Jaarlijkse controle en reiniging door een professional
Installatie	Door een professional, verplichte stroomonderbreker
Veiligheid	Niet gebruiken in combinatie met verbrandingsapparatuur, vermijd vochtige of corrosieve omgevingen
Repareerbaarheid	Reserveonderdelen beschikbaar via de klantenservice

Veelgestelde vragen - HQAIR25S MSW

Hoe installeer ik de HQAIR25S ventilator?

De installatie moet worden uitgevoerd door een professional. Het apparaat wordt aan het plafond bevestigd met behulp van schroefdraadstangen, ringen en moeren. Een stroomonderbreker is verplicht om elektrische schokken te voorkomen. Houd veiligheidsafstanden aan en vermijd vochtige of corrosieve omgevingen.

Hoe vaak moeten de filters worden schoongemaakt?

De filters moeten periodiek worden schoongemaakt, vooral in een stoffige omgeving. Gebruik een stofzuiger om het vuil te verwijderen. Regelmatig reinigen handhaaft de luchtstroom en vermindert het geluid.

Kan ik dit apparaat in een badkamer gebruiken?

Nee, het apparaat mag niet worden geïnstalleerd in een zeer vochtige ruimte zoals een badkamer. Stoom kan brand of elektrische schokken veroorzaken. De IPX2-classificatie biedt beperkte bescherming tegen spatwater, maar niet tegen constante vochtigheid.

Wat te doen bij abnormaal geluid?

Abnormaal geluid kan wijzen op een lagerprobleem of een blokkade. Schakel de stroom uit, controleer de draaiende onderdelen en reinig de filters. Als het geluid aanhoudt, roep dan een gekwalificeerde technicus in om de lagers te vervangen.

Wat zijn de drie beschikbare ventilatiesnelheden?

De ventilator biedt drie luchtdebietstanden: 320 m³/h, 380 m³/h en 450 m³/h. U kunt deze selecteren via de meegeleverde regelaar.

Kan dit apparaat worden gebruikt met een ketel of kachel?

Nee, dit product kan niet worden gebruikt voor ventilatie in combinatie met open verbrandingsapparaten (radiatoren, ketels, kachels). Dit kan brand- of vergiftigingsrisico's opleveren.

Hoe reinig ik de energiezuinige kern?

De kern (ERV/HRV) hoeft meestal niet vaak te worden gereinigd. Bij vervuiling kan deze voorzichtig worden gestofzuigd. Vermijd water en chemicaliën. Raadpleeg de handleiding voor specifieke instructies.

Welk type bedrading is nodig?

Het aansluitschema toont de klemmen: CTRL (regelaar), OFF, 1, 2, -3. De draden zijn gecodeerd: wit (WH), zwart (BK), bruin (BN), blauw (BU), groen (GN). De elektrische installatie moet door een professional worden uitgevoerd.

Kan ik het apparaat in een keuken installeren?

Het wordt afgeraden het apparaat in een keuken te installeren, vooral in de buurt van rook- en oliedampbronnen. De filters en de kern kunnen snel verstopt raken en een brandrisico vormen.

Hoe moet het apparaat aan het einde van zijn levensduur worden afgevoerd?

Gooi het apparaat niet bij het huisvuil. Lever het in bij een inzamelpunt voor afgedankte elektrische en elektronische apparatuur. Kunststoffen zijn recyclebaar. Neem contact op met uw gemeente voor het dichtstbijzijnde recyclingcentrum.

GEBRUIKSAANWIJZING HQAIR25S MSW

Deze gebruikershandleiding is voor uw gemak vertaald met behulp van automatische vertaling. Er is redelijk wat inspanning geleverd voor het zo nauwkeurig verstrekken van een accurate vertaling; alleen is geen enkele geautomatiseerde vertaling perfect en het is ook niet de bedoeling dat zijn menselijke vertalers gaan vervangen. De officiële gebruikershandleiding is de Engelse versie. Discrepanties of verschillen in de vertaling zijn niet bindend en hebben geen rechtsgevolgen voor naleving of handhaving. Bij vragen over de juistheid van de informatie in de gebruikershandleiding wordt verwezen naar de Engelse versie van die inhoud, die de officiële versie is.

Technische gegevens

Beschrijving parameter Waarde parameter
Productnaam		Ultra slanke energieterugwinningsventilator
Model		MSW-HQAIR15S	MSW-HQAIR25S	MSW-HQAIR10S
Nominale spanning [V~] / frequentie [Hz]		230 / 50
Nominaal vermogen [W]		250	350	150
Beschermingsklasse		I
IP-beschermingsclassificatie		IPX2
Uitgestraald geluid [dB]		65	63	60
Luchtstroom [m3/u]		210 / 300 / 350	320 / 380 / 450	160 / 175 / 210
Maximale druk [Pa]		353	380	348
Inlaat-/uitlaatmaat [mm]		∅146	∅146	∅ 96
Afmetingen [breedte x diepte x hoogte; mm]		600x860x235	620x850x270	500x860x200
Gewicht [kg]		23,6	24,4	18,7
Dekkingsgebied [m2]		120	148	70
Thermische bescherming		√
Warmte-efficiëntie [%]	Koellast	52	57,5	61
	Verwarmingslast	78	68	65
Enthalpie-efficiëntie [%]	Koellast	60	58	60
	Verwarmingslast	69,5	68	68

A. Luchtfilter
B. Kern van energieterugwinningsventilatie (ERV)
C. Luchtfilter
D. Stroomkast

E. Installatiebeugel

Installatie en gebruik

• De installatie dient te worden uitgevoerd door een professionele servicemedewerker.
• Installeer het apparaat niet op een plaats met hoge temperaturen of vuur, omdat dit vervorming van het filter en doorbranden van de motor kan veroorzaken.
• Installeer het apparaat niet in een keuken waar veel rook vrijkomt. Filter en ERV/HRV-kern zijn nutteloos zolang er oliedampen aan blijven kleven en gemakkelijk brand kunnen veroorzaken.
• Niet installeren op een plek met een hoge luchtvochtigheid, zoals een badkamer etc. Als het apparaat in contact komt met stoom, kan dit brand en/of een elektrische schok veroorzaken.
• Installeer het apparaat niet aan het plafond als de sterkte onvoldoende is. U kunt het bevestigingsoppervlak ook recht maken voordat u het apparaat installeert.
• Niet installeren op plaatsen waar brandbaar gas aanwezig is. Er kan brand ontstaan.
• Let op! Dit product mag niet worden gebruikt voor ventilatie met open verbrandingsapparaten (verwarmingstoestellen)!
• Installeer het apparaat niet buitenshuis of met luchtinlaat in de buurt van een machinefabriek of onderzoeksfaciliteiten. Vermijd omgevingen met zuren, logen, organische oplosmiddelen, verf, schadelijke gassen of corrosieve gassen. Dit kan schade aan de apparaten veroorzaken of brand veroorzaken.
  • Installeer de luchtinlaat niet in de keuken.
• Als het luchtkanaal schuin naar buiten wordt geïnstalleerd, kan er water insijpelen.
• Om condensatie te voorkomen, moet er een uitbouw van buiten naar binnen worden geplaatst.
• Zorg voor bescherming van de luchtkanalen, in- en uitlaten om te voorkomen dat kleine dieren binnendringen.

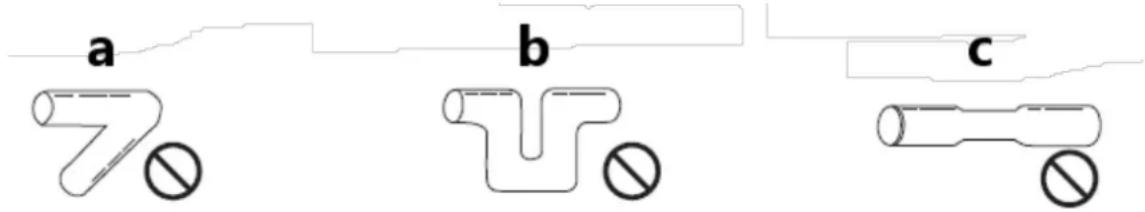

• Tijdens de installatie moeten de volgende leidingen worden vermeden:

a) Kromming
b) Buig meerdere keren
c) Verminderde diameter

- Er moet een stroomonderbreker worden geïnstalleerd om elektrische schokken of kortsluiting te voorkomen.

- Draai het apparaat niet om, het kan vallen en letsel veroorzaken.

- Voer na voltooiing van de installatie een testrun uit en controleer of er zich problemen voordoen (verstoppingen, beperkingen, abnormale geluiden tijdens het werk).

- Het apparaat wordt bediend met de meegeleverde controller met draaiknop.

A. Schroefstangen
B. Ringen
C. Rubberen ring
D. Schroefmoer
E. Draai alles goed vast

Aansluitschema

CTRL - controller

WH - witte draad

BK – zwarte draad

BN - bruine draad

BU - blauwe draad

GN – groene draad

Onderhoud

a) Wanneer de ERV/HRV gedurende een lange tijd wordt gebruikt, raakt het filter vuil en verstopt met stof. Dit kan het luchtvolume verminderen, de ventilatie beïnvloeden en het geluid verhogen. Maak het filter regelmatig schoon, vooral in een omgeving met veel stof.

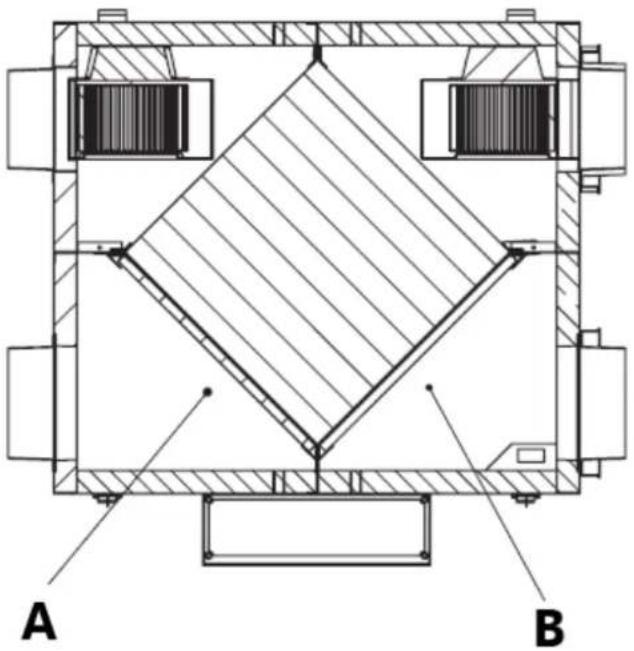

Filteronderhoud:

• Ontgrendel de ophangketting onder het toegangspaneel naar boven
• Houd het filter aan de binnenzijde vast en abstraheer het horizontaal (A op de onderstaande afbeelding).
• Gebruik een stofzuiger om het aangehechte vuil en stof weg te zuigen.
• Voor de installatie van het binnenfilter worden de stappen in omgekeerde volgorde uitgevoerd.
• Houd het filter aan de buitenzijde vast en abstraheer het horizontaal (B op de onderstaande afbeelding)
• Gebruik een stofzuiger om het aangehechte vuil en stof weg te zuigen.
• De installatie vindt in omgekeerde volgorde plaats. Let op de gemarkeerde richting.

a) De kanaalventilator moet jaarlijks worden schoongemaakt en gecontroleerd (maak de motor schoon; onderdelen mogen niet worden blootgesteld aan vocht) om ervoor te zorgen dat de ventilator veilig werkt en de levensduur wordt verlengd.

b) Schakel de stroomtoevoer uit voordat u onderhoud uitvoert en wacht tot de roterende elementen tot stilstand zijn gekomen.

c) Wanneer er sprake is van een abnormaal geluid of een aanzienlijke vermindering van de efficiëntie, controleer dan het lager en vervang het indien nodig (laat dit uitsluitend uitvoeren door een gekwalificeerde servicetechnicus).

d) Spuit het apparaat niet af met een waterstraal en dompel het niet onder in water.

e) Zorg dat er geen water in het apparaat komt via openingen in de behuizing van het apparaat.

f) Gebruik voor het schoonmaken geen scherpe en/of metalen voorwerpen (bijv. een staalborstel of een metalen spatel) omdat deze het oppervlaktemateriaal van het apparaat kunnen beschadigen.

Afvoeren van gebruikte apparaten

Gooi dit apparaat niet in gemeentelijke afvalsystemen. Lever het in bij een recycling- en verzamelpunt voor elektrische apparaten. Controleer het symbool op het product, de gebruiksaanwijzing en de verpakking. De kunststoffen die voor de bouw van het apparaat zijn gebruikt, kunnen overeenkomstig hun markering worden gerecycleerd. Door te kiezen voor recycling levert u een belangrijke bijdrage aan de bescherming van het milieu.

Neem contact op met plaatselijke autoriteiten voor informatie over plaatselijke recycling.
