Tip produs	Ventilator de recuperare a energiei ultra-subțire (VRE)
Model	MSW-HQAIR25S
Tensiunea de alimentare	230 V~ / 50 Hz
Putere nominală	350 W
Index de protecție	IPX2
Clasă de protecție	I
Nivel sonor	63 dB
Debit de aer (3 viteze)	320 / 380 / 450 m³/h
Presiune statică maximă	380 Pa
Diametru de racord	∅ 146 mm
Dimensiuni (L x P x H)	620 x 850 x 270 mm
Greutate	24,4 kg
Zonă de acoperire	148 m²
Protecție termică	Da
Tip nucleu	Recuperare de energie (ERV/HRV)
Întreținerea filtrelor	Curățare periodică cu aspiratorul, înlocuire dacă este necesar
Întreținerea motorului	Verificare și curățare anuală de către un profesionist
Instalare	De către un profesionist, întrerupător obligatoriu
Siguranță	Nu utilizați cu aparate de ardere, evitați mediile umede sau corozive
Reparabilitate	Piese de schimb disponibile prin serviciul post-vânzare

Întrebări frecvente - HQAIR25S MSW

Cum să instalez ventilatorul HQAIR25S?

Instalarea trebuie efectuată de un profesionist. Aparatul se fixează pe tavan cu ajutorul tijelor filetate, șaibelor și piulițelor. Un întrerupător este obligatoriu pentru a evita șocurile electrice. Respectați distanțele de siguranță și evitați mediile umede sau corozive.

Cât de des trebuie curățate filtrele?

Filtrele trebuie curățate periodic, mai ales într-un mediu cu praf. Utilizați un aspirator pentru a îndepărta murdăria. Curățarea regulată menține debitul de aer și reduce zgomotul.

Pot folosi acest aparat într-o baie?

Nu, aparatul nu trebuie instalat într-o încăpere foarte umedă, cum ar fi o baie. Aburul poate provoca un incendiu sau un șoc electric. Indexul IPX2 oferă o protecție limitată împotriva stropilor, dar nu împotriva umidității constante.

Ce fac în caz de zgomot anormal?

Un zgomot anormal poate indica o problemă la rulmenți sau un blocaj. Opriți alimentarea, verificați elementele rotative și curățați filtrele. Dacă zgomotul persistă, apelați la un tehnician calificat pentru înlocuirea rulmenților.

Care sunt cele trei viteze de ventilație disponibile?

Ventilatorul oferă trei viteze de debit de aer: 320 m³/h, 380 m³/h și 450 m³/h. Le puteți selecta prin controlerul furnizat.

Acest aparat poate fi folosit cu un cazan sau o sobă?

Nu, acest produs nu poate fi utilizat pentru ventilația cu aparate de ardere deschisă (radiatoare, cazane, sobe). Acest lucru ar putea crea riscuri de incendiu sau intoxicație.

Cum se curăță nucleul de recuperare a energiei?

Nucleul (ERV/HRV) nu necesită, în general, curățare frecventă. În caz de înfundare, poate fi aspirat ușor. Evitați apa și produsele chimice. Consultați manualul pentru instrucțiuni specifice.

Ce tip de cablare este necesar?

Schema de conexiune indică bornele: CTRL (controler), OFF, 1, 2, -3. Firele sunt codificate: alb (WH), negru (BK), maro (BN), albastru (BU), verde (GN). Instalația electrică trebuie efectuată de un profesionist.

Pot instala aparatul într-o bucătărie?

Nu este recomandat să instalați aparatul într-o bucătărie, mai ales în apropierea surselor de fum și vapori de ulei. Filtrele și nucleul se pot înfunda rapid și prezintă un risc de incendiu.

Cum se elimină aparatul la sfârșitul vieții?

Nu aruncați aparatul la gunoiul menajer. Depuneți-l la un punct de colectare pentru deșeuri de echipamente electrice și electronice. Materialele plastice sunt reciclabile. Contactați primăria pentru a afla centrul local de reciclare.

MANUAL DE UTILIZARE HQAIR25S MSW

Acest manual de utilizare a fost tradus pentru confortul dumneavoastră, folosind traducerea automată. S-au făcut eforturi rezonabile pentru a oferi o traducere corectă; cu toate acestea, nicio traducere automată nu este perfectă și nici nu are scopul de a înlocui traducătorii umani. Manualul de utilizare oficial este versiunea în limba engleză. Orice discrepanțe sau diferențe create în traducere nu sunt obligatorii și nu au niciun efect juridic în scopuri de conformitate sau de aplicare. Dacă apar întrebări legate de acuratețea informațiilor conținute în Manualul de utilizare, vă rugăm să consultați versiunea în limba engleză a acelor conținuturi, care este versiunea oficială.

Date tehnice

Descrierea parametrilor Valoarea parametrului
Numele produsului		Ventilator de recuperare a energiei ultra subțire
Model		MSW-HQAIR15S	MSW-HQAIR25S	MSW-HQAIR10S
Tensiune nominală [V~] / frecvență [Hz]		230 / 50
Putere nominală [W]		250	350	150
Clasa de protectie		eu
Grad de protecție IP		IPX2
Zgomot emis [dB]		65	63	60
Debit de aer [m3/h]		210 / 300 / 350	320 / 380 / 450	160 / 175 / 210
Presiune maximă [Pa]		353	380	348
Dimensiune intrare/iesire [mm]		∅ 146	∅ 146	∅ 96
Dimensiuni [latime x adancime x inaltime; mm]		600 x 860 x 235	620 x 850 x 270	500 x 860 x 200
Greutate [kg]		23,6	24,4	18,7
Aria de acoperire [m2]		120	148	70
Protectie termica		√
Eficiență termică [%]	Sarcina de racire	52	57,5	61
	Sarcina de incalzire	78	68	65
Eficiența entalpiei [%]	Sarcina de racire	60	58	60
	Sarcina de incalzire	69,5	68	68

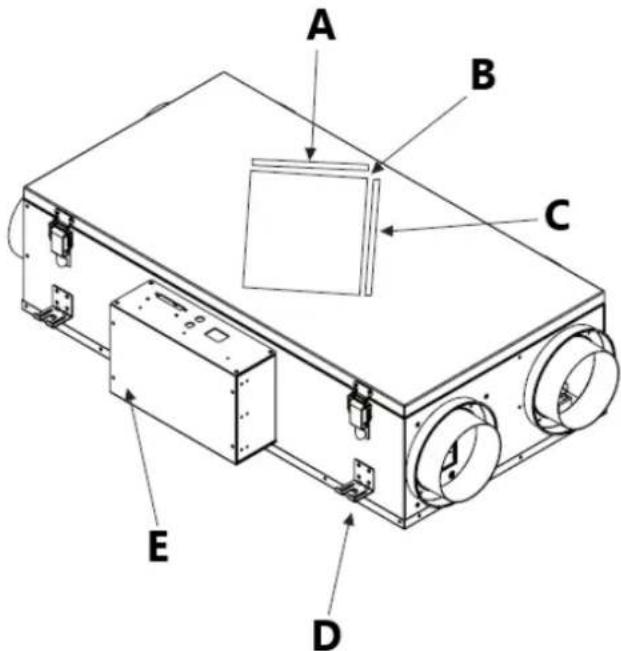

A. Filtru de aer
B. Miez de ventilatie cu recuperare de energie (ERV).
C. Filtru de aer
D. Cutia de alimentare

E. Suport de instalare

Instalare și utilizare

• Instalarea trebuie efectuată de un personal de service profesionist.
• Nu instalați unitatea într-un loc cu temperatură ridicată sau incendiu, deoarece poate cauza deformarea filtrului și arderea motorului.
• Nu instalați unitatea în bucătărie care are mult fum. Filtrul și miezul ERV/HRV sunt inutile atâta timp cât vaporii de ulei se atașează de el și pot provoca cu ușurință incendiu.

- Nu instalați în locuri cu umiditate ridicată, cum ar fi baia etc. Aparatul în contact cu aburul poate provoca incendiu și/sau electrocutare.

- Nu instalați aparatul în tavan cu o rezistență insuficientă sau, alternativ, îndreptați suprafața de fixare înainte de instalare.

- Nu instalati în locuri cu gaz combustibil. Poate provoca incendiu.

- Atenție! Acest produs nu poate fi utilizat pentru ventilație cu aparate de ardere de tip deschis (încălzitoare)!

- Nu instalați unitatea în aer liber sau cu admisie de aer în apropierea fabricii de mașini sau a unităților de cercetare. Evitați mediul care conține acizi, alcalii, solventi organici, vopsele, gaze nocive sau compoziție corozivă a gazelor. Poate deteriora aparatele sau poate provoca incendiu.

- Nu instalați priza de aer în bucătărie.

- Dacă conducta de aer este instalată înclinată în exterior, poate provoca infiltratii de apă.

- Pentru a preveni condensul, trebuie instalată o extensie de la exterior la interior.

- Instalați o protectie pentru conductele de aer, admisiile și ieșirile pentru a preveni intrarea animalelor mici.

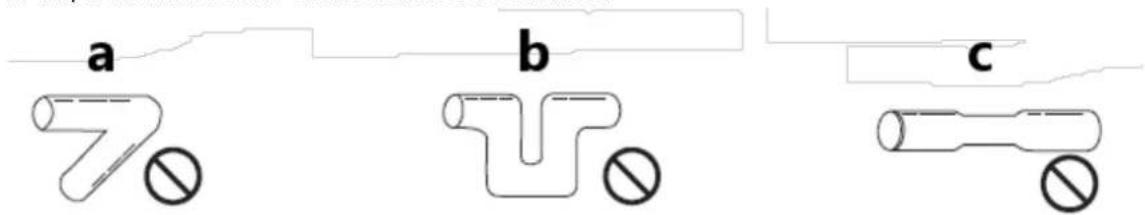

- În timpul instalării trebuie evitate următoarele conducte:

a) Îndoiti
b) Îndoiti-vă de multe ori
c) Diametru redus

- Trebuie instalat un întrerupător pentru a preveni şocurile electrice sau orice scurtcircuit.

- Nu inversați aparatul, acesta poate cădea și poate provoca vătămări.

- După finalizarea instalării, faceți un test de funcționare și verificați dacă apare vreo problemă (blocare, restricții, zgomot anormal în timpul lucrului).

- Aparatul este controlat de controlerul inclus cu un buton.

A. Tije cu şuruburi
B. Saibe
C. Șaibă de cauciuc
D. Piuliţă
E. Strângeți totul bine

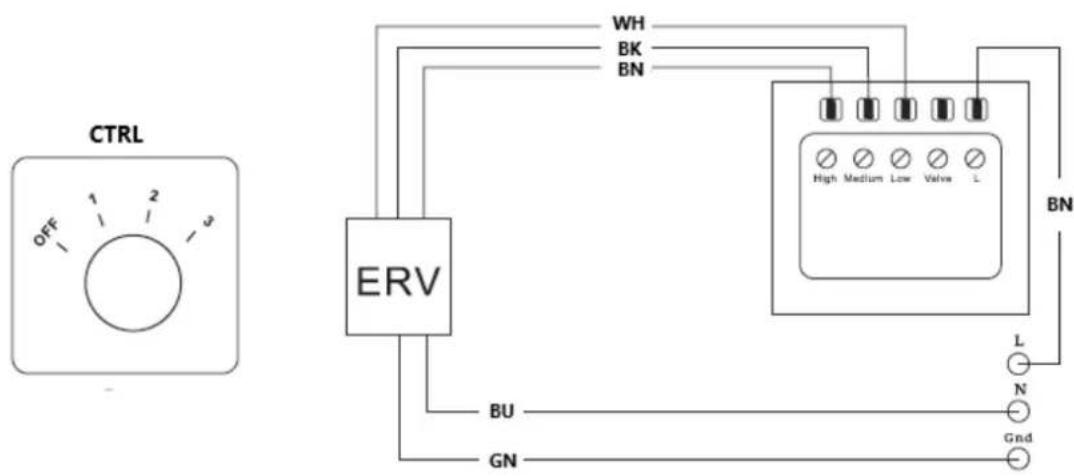

Schema de conectare

CTRL - controller

WH - fir alb

BK – fir negru

BN - fir maro

BU – fir albastru

GN – fir verde

Întreținere

a) Când ERV/HRV este utilizat pentru o perioadă lungă de timp, filtrul va fi murdar și înfundat de praf, poate scădea volumul de aer, poate afecta ventilația, crește zgomotul. Vă rugăm să curățați filtrul periodic, mai ales într-un mediu ostil (un număr mai mare de praf).

Întreținerea filtrului:

• Deblocați lantul de agățat de sub faceți panoul de acces în sus

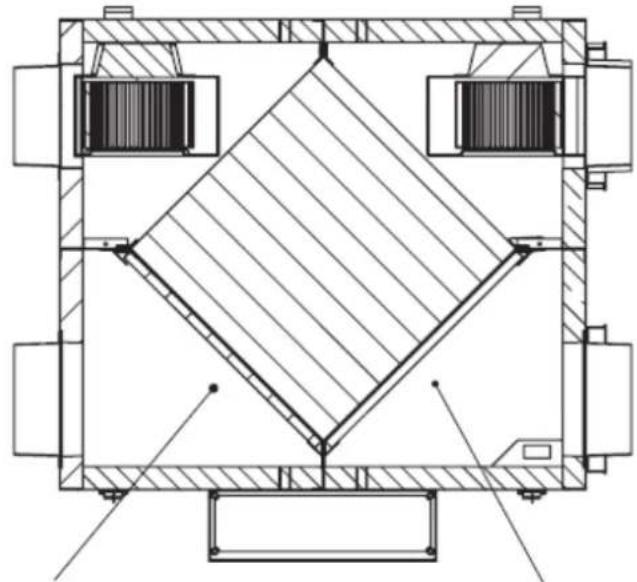

• Vă rugăm să țineți filtrul lateral din interior și să-l extrageți pe orizontală (A în imaginea de mai jos).
• Utilizați un aspirator pentru a aspira murdăria și praful atașati.
• Instalarea filtrului lateral de interior urmează paşii inversați.
• Vă rugăm să țineți filtrul lateral exterior și să-l abstrageți pe orizontală (B în imaginea de mai jos)
• Vă rugăm să utilizați un aspirator pentru a aspira murdăria și praful atașați.
• Instalarea se face în trepte inversate, vă rugăm să observați direcția marcată.

a) Ventilatorul de conductă trebuie curățat și verificat anual (curățați motorul; piesele nu pot fi expuse la umiditate) pentru a-l face să funcționeze în siguranță și pentru a-și prelungi durata de viață.

b) întrerupeți alimentarea cu energie înainte de orice întreținere și așteptați ca elementele rotative să se oprească.

c) Când există un zgomot anormal sau o reducere semnificativă a eficienței, vă rugăm să verificați rulmentul și să-l înlocuiți dacă este necesar (realizat numai de un tehnician de service calificat).

d) Nu pulverizați dispozitivul cu un jet de apă și nu îl scufundați în apă.

e) Nu lăsați apă să pătrundă în interiorul dispozitivului prin orificiile de ventilație din carcasa dispozitivului.

f) Nu folosiți obiecte ascuțite și/sau metalice pentru curățare (de exemplu, o perie de sărmă sau o spatulă metallică), deoarece acestea pot deteriora materialul de suprafață al aparatului.

Aruncarea dispozitivelor uzate

Nu aruncați acest dispozitiv în sistemele de deșeuri municipale. Predați-I la un punct de reciclare și colectare a dispozitivelor electrice și electrice. Verificați simbolul de pe produs, manual de instrucțiuni și ambalaj. Materialele plastice utilizate la construirea dispozitivului pot fi reciclate în conformitate cu marcajele lor. Alegând să reciclați, aduceți o contribuție semnificativă la protecția mediului nostru.

Contactați autoritățile locale pentru informații despre unitatea locală de reciclare.
