Vrsta izdelka	Ultra tanek rekuperacijski ventilator (ERV)
Model	MSW-HQAIR25S
Napajalna napetost	230 V~ / 50 Hz
Nazivna moč	350 W
Stopnja zaščite	IPX2
Zaščitni razred	I
Raven hrupa	63 dB
Pretok zraka (3 hitrosti)	320 / 380 / 450 m³/h
Največji statični tlak	380 Pa
Premer priključka	∅ 146 mm
Dimenzije (D x Š x V)	620 x 850 x 270 mm
Teža	24,4 kg
Pokritost	148 m²
Toplotna zaščita	Da
Vrsta jedra	Rekuperacija energije (ERV/HRV)
Vzdrževanje filtrov	Periodično čiščenje s sesalnikom, zamenjava po potrebi
Vzdrževanje motorja	Letni pregled in čiščenje pri strokovnjaku
Namestitev	S strani strokovnjaka, obvezno uporabite odklopnik
Varnost	Ne uporabljajte z napravami na zgorevanje, izogibajte se vlažnim ali korozivnim okoljem
Popravljivost	Nadomestni deli so na voljo prek servisne službe

Pogosto zastavljena vprašanja - HQAIR25S MSW

Kako namestiti ventilator HQAIR25S ?

Namestitev mora opraviti strokovnjak. Naprava se pritrdi na strop s pomočjo navojnih palic, podložk in matic. Odklopnik je obvezen za preprečevanje električnih udarov. Upoštevajte varnostne razdalje in se izogibajte vlažnim ali korozivnim okoljem.

Kako pogosto je treba čistiti filtre ?

Filtre je treba občasno očistiti, zlasti v prašnem okolju. Za odstranjevanje umazanije uporabite sesalnik. Redno čiščenje ohranja pretok zraka in zmanjšuje hrup.

Ali lahko to napravo uporabljam v kopalnici ?

Ne, naprave ne smete namestiti v zelo vlažnem prostoru, kot je kopalnica. Para lahko povzroči požar ali električni udar. Stopnja IPX2 nudi omejeno zaščito pred brizganjem, ne pa pred stalno vlago.

Kaj storiti v primeru nenavadnega hrupa ?

Nenavaden hrup lahko pomeni težavo z ležaji ali blokado. Izklopite napajanje, preverite vrtljive dele in očistite filtre. Če hrup ne preneha, pokličite usposobljenega tehnika za zamenjavo ležajev.

Katere so tri stopnje prezračevanja na voljo ?

Ventilator ponuja tri hitrosti pretoka zraka: 320 m³/h, 380 m³/h in 450 m³/h. Izberete jih lahko s priloženim krmilnikom.

Ali lahko to napravo uporabljate s kotlom ali pečjo ?

Ne, tega izdelka ni mogoče uporabiti za prezračevanje z napravami z odprtim zgorevanjem (radiatorji, kotli, peči). To bi lahko povzročilo nevarnost požara ali zastrupitve.

Kako očistiti jedro za rekuperacijo energije ?

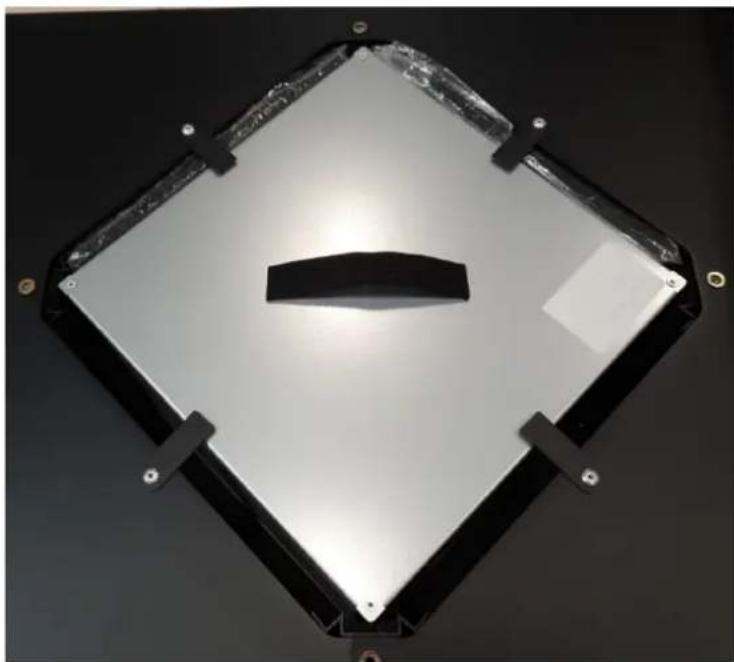

Jedro (ERV/HRV) običajno ne zahteva pogostega čiščenja. V primeru umazanije ga lahko nežno posesate. Izogibajte se vodi in kemikalijam. Za natančna navodila glejte priročnik.

Kakšna napeljava je potrebna ?

Shema povezave prikazuje sponke: CTRL (krmilnik), OFF, 1, 2, -3. Žice so kodirane: bela (WH), črna (BK), rjava (BN), modra (BU), zelena (GN). Električno napeljavo mora opraviti strokovnjak.

Ali lahko napravo namestim v kuhinji ?

Odsvetujemo namestitev naprave v kuhinji, zlasti v bližini virov dima in oljnih hlapov. Filtri in jedro se lahko hitro zamašijo in predstavljajo nevarnost požara.

Kako odstraniti napravo ob koncu življenjske dobe ?

Naprave ne odvrzite med gospodinjske odpadke. Odložite jo na zbirnem mestu za odpadno električno in elektronsko opremo. Plastika je reciklabilna. Za lokalni reciklažni center se obrnite na občino.

NAVODILA ZA UPORABO HQAIR25S MSW

Ta uporabniški priročnik je bil za vaše udobje preveden s strojnim prevajanjem. Vloženi so bili razumni napori, da se zagotovi točen prevod; vendar noben avtomatiziran prevod ni popoln niti ni namenjen nadomestitvi človeških prevajalcev. Uradni uporabniški priročnik je angleška različica. Kakršna koli neskladja ali razlike, ustvarjene v prevodu, niso zavezujoče in nimajo pravnega učinka za namene skladnosti ali uveljavljanja. Če se pojavijo kakršna koli vprašanja v zvezi s točnostjo informacij v uporabniškem priročniku, si oglejte angleško različico te vsebine, ki je uradna različica.

Tehnični podatki

Opis parametra Vrednost parametra
Ime izdelka		Izjemno tanek ventilator za rekuperacijo energije
Model		MSW-HQAIR15S	MSW-HQAIR25S	MSW-HQAIR10S
Nazivna napetost [V~] / frekvenca [Hz]		230 / 50
Nazivna moč [W]		250	350	150
Zaščitni razred		jaz
Stopnja zaščite IP		IPX2
Oddani hrup [dB]		65	63	60
Pretok zraka [m3/h]		210 / 300 / 350	320 / 380 / 450	160 / 175 / 210
Največji tlak [Pa]		353	380	348
Velikost vstopa/izhoda [mm]		∅ 146	∅ 146	∅ 96
Mere [širina x globina x višina; mm]		600 x 860 x 235	620 x 850 x 270	500 x 860 x 200
Teža [kg]		23,6	24,4	18,7
Pokrita površina [m2]		120	148	70
Toplotna zaščita		√
Toplotni izkoristek [%]	Hladilna obremenitev	52	57,5	61
	Ogrevalna obremenitev	78	68	65
Entalpijski izkoristek [%]	Hladilna obremenitev	60	58	60
	Ogrevalna obremenitev	69,5 68 68

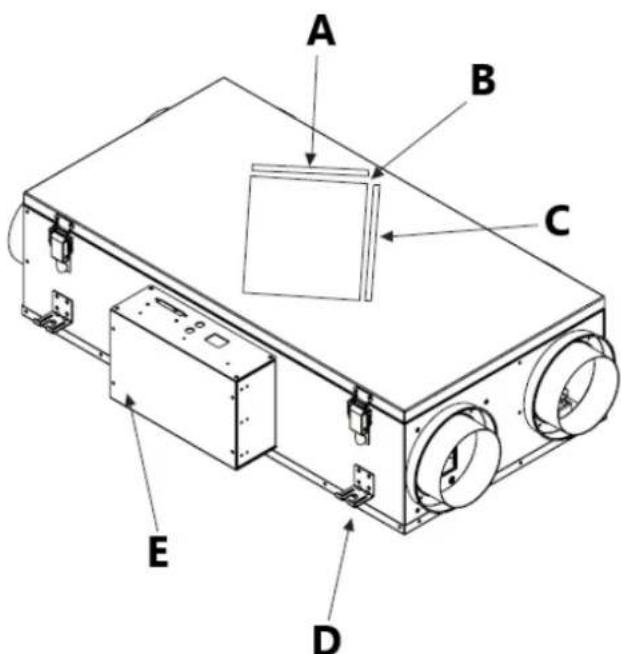

A. Zračni filter
B. Jedro prezračevanja z vračanjem energije (ERV).
C. Zračni filter
D. Power box

E. Namestitveni nosilec

Namestitev in uporaba

• Montažo mora izvesti strokovno servisno osebje.
- Enote ne nameščajte na mesto z visoko temperaturo ali ognjem, saj lahko povzroči popačenje filtra in izgorevanje motorja.
- Enote ne nameščajte v kuhinjo, kjer je veliko dima. Filter in jedro ERV/HRV sta neuporabna, dokler se nanj vežejo oljni hlapi in lahko zlahka povzročijo požar.

- Ne nameščajte v prostore z visoko vlažnostjo, kot je kopalnica itd. Naprava v stiku s paro lahko povzroči požar in/ali električni udar.

- Naprave ne nameščajte v strop z nezadostno trdnostjo ali alternativno poravnajte pritrdilno površino pred namestitvijo.

- Ne nameščajte na mestih z vnetljivim plinom. Lahko povzroči požar.

- Pozor! Tega izdelka ni mogoče uporabiti za prezračevanje z odprtimi kurilnimi napravami (grelci)!

- Enote ne nameščajte na prostem ali z dovodom zraka blizu tovarne strojev ali raziskovalnih objektov. Izogibajte se okolju, ki vsebuje kisline, alkalije, organska topila, barve, škodljive pline ali jedko sestavo plinov. Lahko poškoduje naprave ali povzroči požar.

- Ne nameščajte dovoda zraka v kuhinjo.

- Če je zračni kanal nameščen nagnjen zunaj, lahko pride do pronicanja vode.

• Da bi preprečili kondenzacijo, je treba namestiti podališek od zunaj do notranjih prostorov.

- Namestite zaščito zračnih kanalov, dovodov in odvodov, da preprečite vdor majhnih živali.

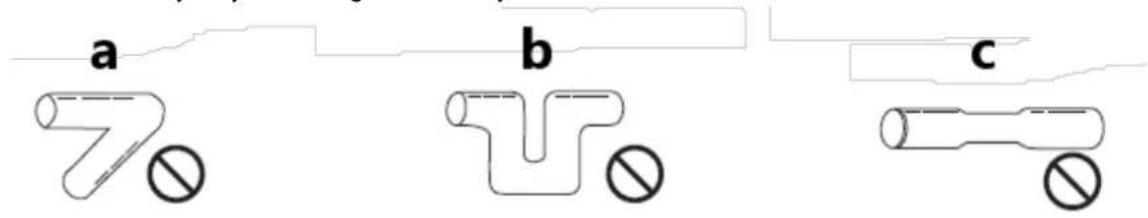

• Med namestitvijo se je treba izogibati naslednjim cevovodom:

a) Bend
b) Večkrat se upognite
c) Zmanjšan premer

• Za preprečitev električnega udara ali kratkega stika mora biti nameščen odklopnik.
• Naprave ne obračajte, saj lahko pade in povzroči poškodbe.
• Po končani namestitvi izvedite poskusni zagon in preverite, ali se pojavlja kakšna težava (blokada, omejitve, neobičajni hrup med delom).
• Aparat upravljate s priloženim krmilnikom z gumbom.

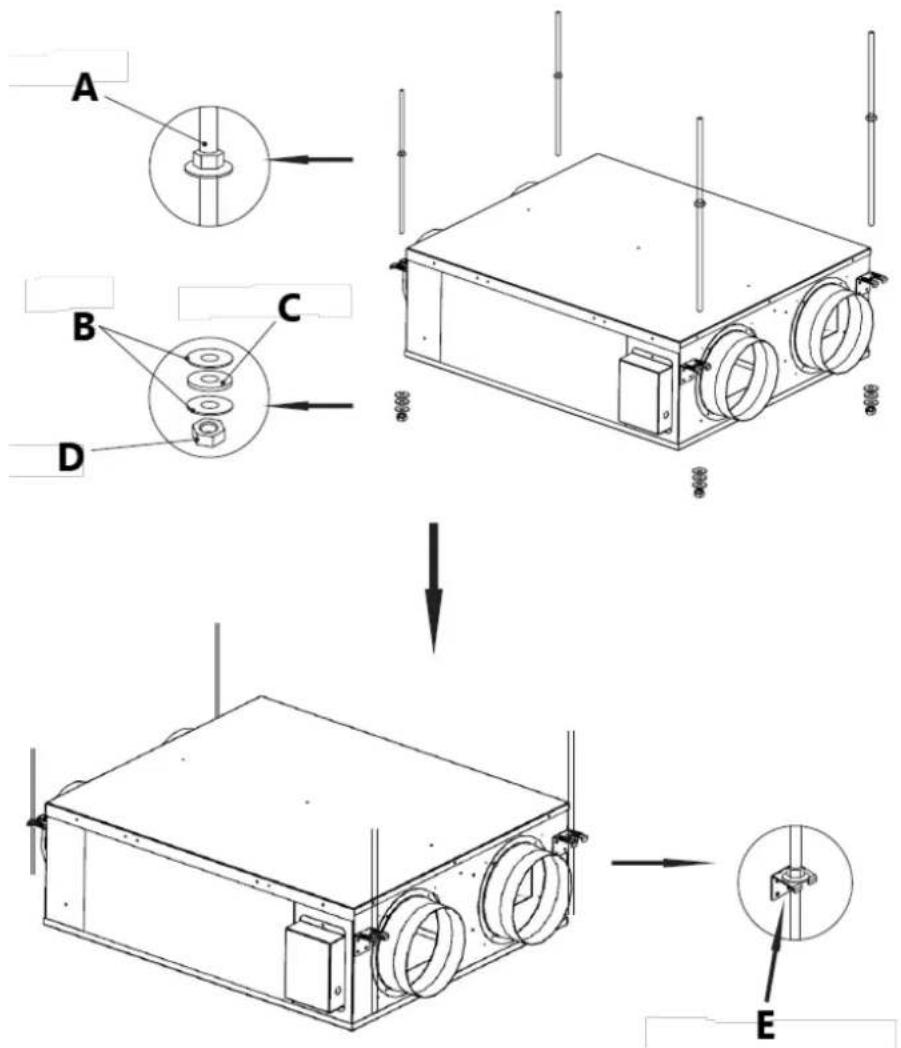

A. Vijačne palice
B. Podložke
C. Gumijasta podložka
D. Vijačna matica
E. Vse varno zategnite

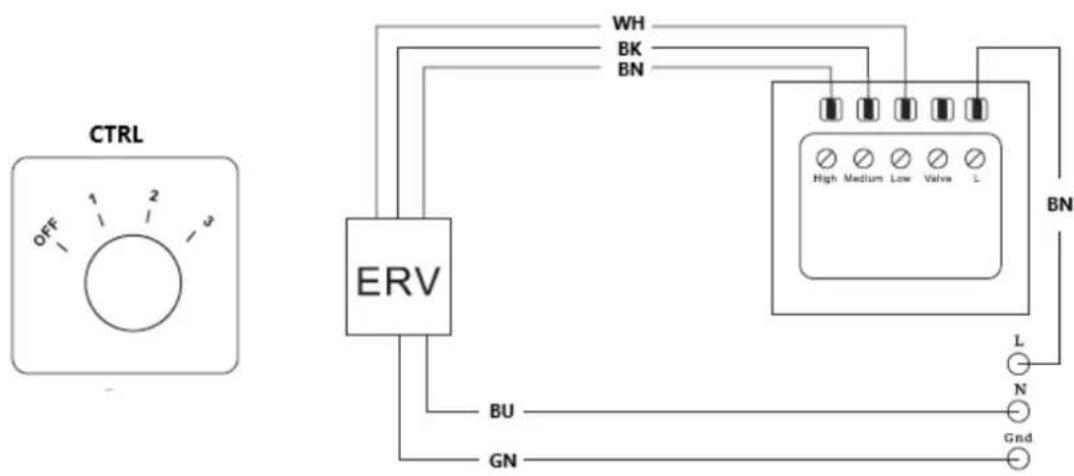

Shema povezave

CTRL – krmilnik

WH - bela žica

BK – črna žica

BN – rjava žica

BU - modra žica

GN – zelena žica

Vzdrževanje

a) Ko se ERV/HRV uporablja dlje časa, bo filter umazan in zamašen s prahom, kar lahko zmanjša količino zraka, vpliva na prezračevanje in poveča hrup. Redno čistite filter, še posebej v neugodnem okolju (več prahu).

Vzdrževanje filtra:

• Odklenite visečo verigo pod in obrnite ploščo za dostop navzgor

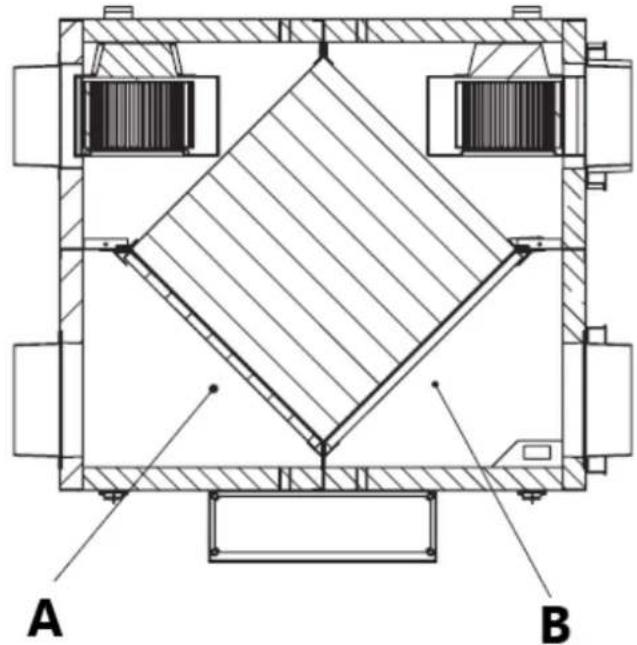

  • Prosimo, primite notranji stranski filter in ga vodoravno odvzemite (A na spodnji sliki).
• Pritrjeno umazanijo in prah posesajte s sesalnikom.
• Namestitev filtra na notranji strani poteka po obratnih korakih.
  • Prosimo, primite zunanji stranski filter in ga vodoravno odvlecite (B na spodnji sliki)
• Uporabite vakuum, da posesate pripeto umazanijo in prah.
• Namestitev poteka v obratnem vrstnem redu, upoštevajte označeno smer.

a) Kanalski ventilator je treba vsako leto očistiti in preveriti (očistiti motor; deli ne smejo biti izpostavljeni vlagi), da bo varno deloval in podaljšal življenjsko dobo.

b) Pred vzdrževanjem prekinite napajanje in počakajte, da se vrtljivi elementi ustavijo.

c) Če pride do nenormalnega hrupa ali občutnega zmanjšanja učinkovitosti, preverite ležaj in ga po potrebi zamenjajte (izvaja le usposobljen serviser).

d) Naprave ne pršite z vodnim curkom in je ne potapljajte v vodo.

e) Ne dovolite, da voda pride v notranjost naprave skozi odprtine v ohišju naprave.

f) Za čiščenje ne uporabljajte ostrih in/ali kovinskih predmetov (npr. žične krtače ali kovinske lopatice), ker lahko poškodujejo površinski material aparata.

Odlaganje rabljenih naprav

Te naprave ne odlagajte med komunalne odpadke. Predajte ga zbirnemu mestu za recikliranje električnih in električnih naprav. Preverite simbol na izdelku, navodilih za uporabo in embalaži. Plastiko, uporabljeno za izdelavo naprave, je mogoče reciklirati v skladu z njihovimi oznakami. Z odločitvijo za recikliranje pomembno prispevate k varovanju našega okolja.

Za informacije o vašem lokalnem obratu za recikliranje se obrnite na lokalne oblasti.
