Тип продукт	Ултра-тънък вентилатор за енергийно възстановяване (ERV)
Модел	MSW-HQAIR25S
Захранващо напрежение	230 V~ / 50 Hz
Номинална мощност	350 W
Степен на защита	IPX2
Клас на защита	I
Ниво на шум	63 dB
Въздушен поток (3 скорости)	320 / 380 / 450 m³/h
Максимално статично налягане	380 Pa
Диаметър на свързване	∅ 146 mm
Размери (Д x Ш x В)	620 x 850 x 270 mm
Тегло	24,4 kg
Зона на покритие	148 m²
Термична защита	Да
Тип на ядрото	Енергийно възстановяване (ERV/HRV)
Поддръжка на филтрите	Периодично почистване с прахосмукачка, подмяна при необходимост
Поддръжка на двигателя	Годишна проверка и почистване от професионалист
Монтаж	От професионалист, задължителен прекъсвач
Безопасност	Да не се използва с горивни устройства, избягвайте влажни или корозивни среди
Ремонтопригодност	Резервни части налични чрез сервиза за поддръжка

Често задавани въпроси - HQAIR25S MSW

Как да монтирам вентилатора HQAIR25S?

Монтажът трябва да се извърши от професионалист. Уредът се закрепва към тавана с помощта на резбови пръти, шайби и гайки. Задължителен е прекъсвач за предотвратяване на токов удар. Спазвайте безопасни разстояния и избягвайте влажни или корозивни среди.

Колко често трябва да се почистват филтрите?

Филтрите трябва да се почистват периодично, особено в прашна среда. Използвайте прахосмукачка за отстраняване на мръсотията. Редовното почистване поддържа въздушния поток и намалява шума.

Мога ли да използвам този уред в баня?

Не, уредът не трябва да се инсталира в много влажно помещение като баня. Парата може да причини пожар или токов удар. Степен на защита IPX2 осигурява ограничена защита срещу пръски, но не срещу постоянна влажност.

Какво да направя при необичаен шум?

Необичаен шум може да показва проблем с лагерите или блокиране. Изключете захранването, проверете въртящите се елементи и почистете филтрите. Ако шумът продължава, се обадете на квалифициран техник за смяна на лагерите.

Какви са трите налични скорости на вентилация?

Вентилаторът предлага три скорости на въздушния поток: 320 m³/h, 380 m³/h и 450 m³/h. Можете да ги изберете чрез предоставения контролер.

Може ли този уред да се използва с котел или печка?

Не, този продукт не може да се използва за вентилация с уреди с отворено горене (радиатори, котли, печки). Това може да създаде риск от пожар или отравяне.

Как да почистя ядрото за енергийно възстановяване?

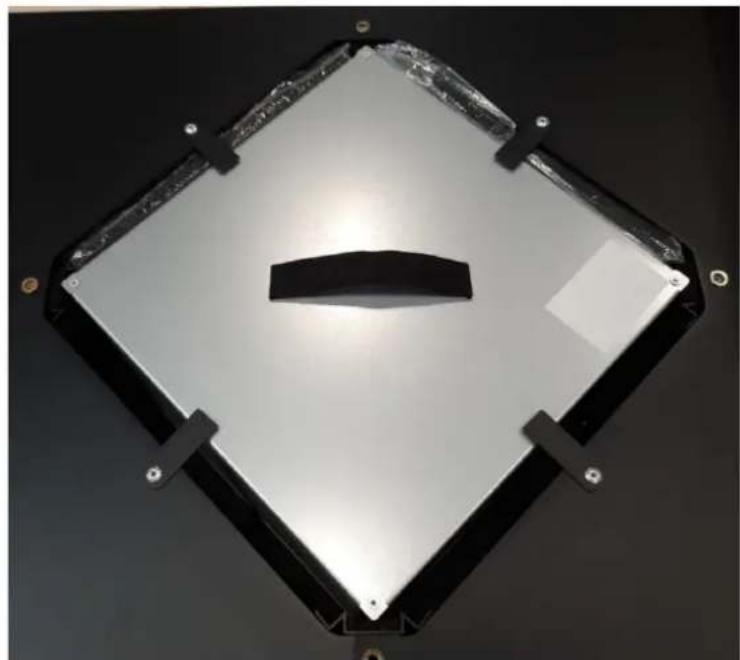

Ядрото (ERV/HRV) обикновено не изисква често почистване. При замърсяване може леко да се изсмуче. Избягвайте вода и химикали. Вижте ръководството за специфични инструкции.

Какъв тип окабеляване е необходимо?

Схемата на свързване показва клемите: CTRL (контролер), OFF, 1, 2, -3. Проводниците са кодирани: бял (WH), черен (BK), кафяв (BN), син (BU), зелен (GN). Електрическият монтаж трябва да се извърши от професионалист.

Мога ли да монтирам уреда в кухня?

Не се препоръчва монтиране на уреда в кухня, особено близо до източници на дим и маслени изпарения. Филтрите и ядрото могат бързо да се запушат и да създадат риск от пожар.

Как да изхвърля уреда в края на живота му?

Не изхвърляйте уреда в битовите отпадъци. Отнесете го в пункт за събиране на отпадъци от електрическо и електронно оборудване. Пластмасите са рециклируеми. Свържете се с общината, за да научите местния център за рециклиране.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ HQAIR25S MSW

Това ръководство за потребителя е преведено за ваше удобство с помощта на машинен превод. Положени са разумни усилия за осигуряване на точен превод; нито един автоматичен превод обаче не е perfектен, нито е предназначен да замени човешки преводачи. Официалното ръководство за потребителя е английската версия. Всички несъответствия или разлики, създадени в превода, не са обвързващи и нямат право действие за целите на съответствието или прилагането. Ако възникнат въпроси, свързани с точността на информацията, съдържаща се в ръководството за потребителя, моля, вижте английската версия на това съдържание, която е официалната версия.

Технически данни

Описание на параметъра Стойност на параметъра
Име на продукта		Ултра тънък вентилатор за възстановяване на енергия
Модел		MSW-HQAIR15S	MSW-HQAIR25S	MSW-HQAIR10S
Номинално напрежение [V~] / честота [Hz]		230 / 50
Номинална мощност [W]		250	350	150
Клас на защита		аз
IP степен на защита		IPX2
Излъчван шум [dB]		65	63	60
Въздушен поток [m3/h]		210 / 300 / 350	320 / 380 / 450	160 / 175 / 210
Максимално налягане [Pa]		353	380	348
Размер на входа/изхода [mm]		∅ 146	∅ 146	∅ 96
Размери [ширина х дълбочина х височина; mm]		600 x 860 x 235	620 x 850 x 270	500 x 860 x 200
Тегло [kg]		23,6	24,4	18,7
Площ на покритие [m2]		120	148	70
Термична защита		√
Топлинна ефективност [%]	Охлаждащо натоварване	52	57,5	61
	Отоплително натоварване	78	68	65
Енталпийна ефективност [%]	Охлаждащо натоварване	60	58	60
	Отоплително натоварване	69,5 68 68

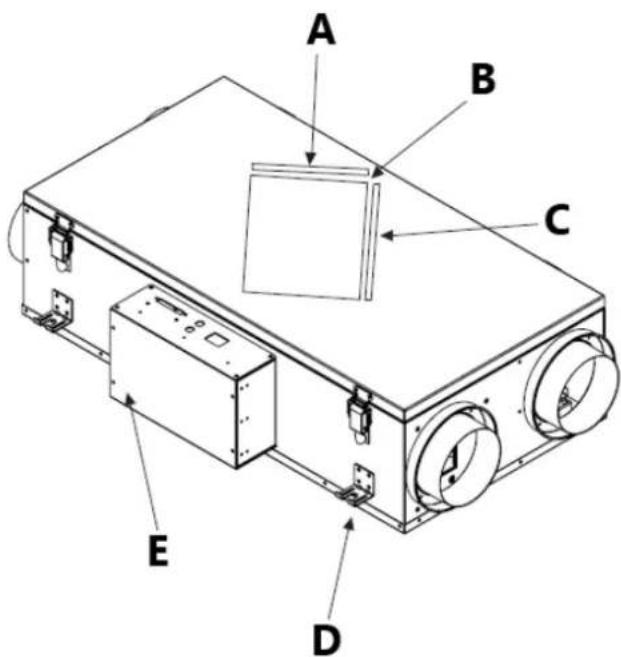

A. Въздушен филтър
В. Ядро за вентилация с възстановяване на енергията (ERV).
С. Въздушен филтър
D. Захранваща кутия
E. Монтажна скоба

Инсталиране и използване

• Монтажът трябва да бъде завършен от професионален сервизен персонал.
• Не монтирайте уреда на място с висока температура или огън, тъй като това може да причини изкривяване на филтъра и изгаряне на двигателя.
• Не монтирайте уреда в кухня, където има много дим. Филтърът и сърцевината на ERV/HRV са безполезни, докато маслените изпарения се прикрепят към тях и могат лесно да причинят пожар.
• Не инсталирайте на място с висока влажност като баня и др. Уредът в контакт с пара може да причини пожар и/или токов удар.
• Не монтирайте уреда на тавана с недостатьчна здравина или алтернативно изправете фиксиращата повърхност преди монтажа.
• Не инсталирайте на места, където има горими газове. Може да причини пожар.
• Внимание! Този продукт не може да се използва за вентилация с открити горивни уреди (отоплителни уреди)!
• Не инсталирайте уреда на открыто или с вход за въздух в близост до фабриката за машини или изследователските съоръжения. Избягвайте среда, която има киселини, основи, органични разтворители, бои, вредни газове или корозивен състав на газове. Това може да повреди уредите или да предизвика пожар.
• Не монтирайте входа за въздух в кухнята.
• Ако въздуховодът е монтиран наклонен навън, това може да причини просмукване на вода.
• За да се предотврати кондензация, трябва да се монтира удължител от открито на закрито.
• Поставете защита на въздуховодите, входовете и изходите, за да предотвратите навлизането на малки животни.

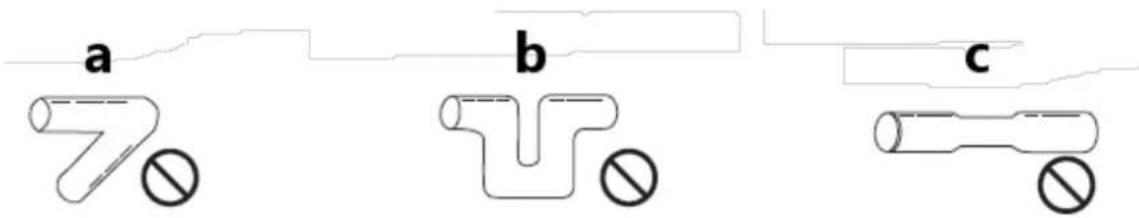

  • По време на монтажа трябва да се избягват следните тръбопроводи:

a) Огъване
b) Наведете се много пъти
с) Намален диаметър

• Трябва да се монтира прекъсвач, за да се предотврати токов удар или късо съединение.
• Не обръщайте уреда, той може да падне и да причини нараняване.
• След завършване на инсталацията направете пробно пускане и проверете дали възниква някакъв проблем (блокиране, ограничения, необичаен шум по време на работа).
  • Уредът се управлява от включения контролер с копче.

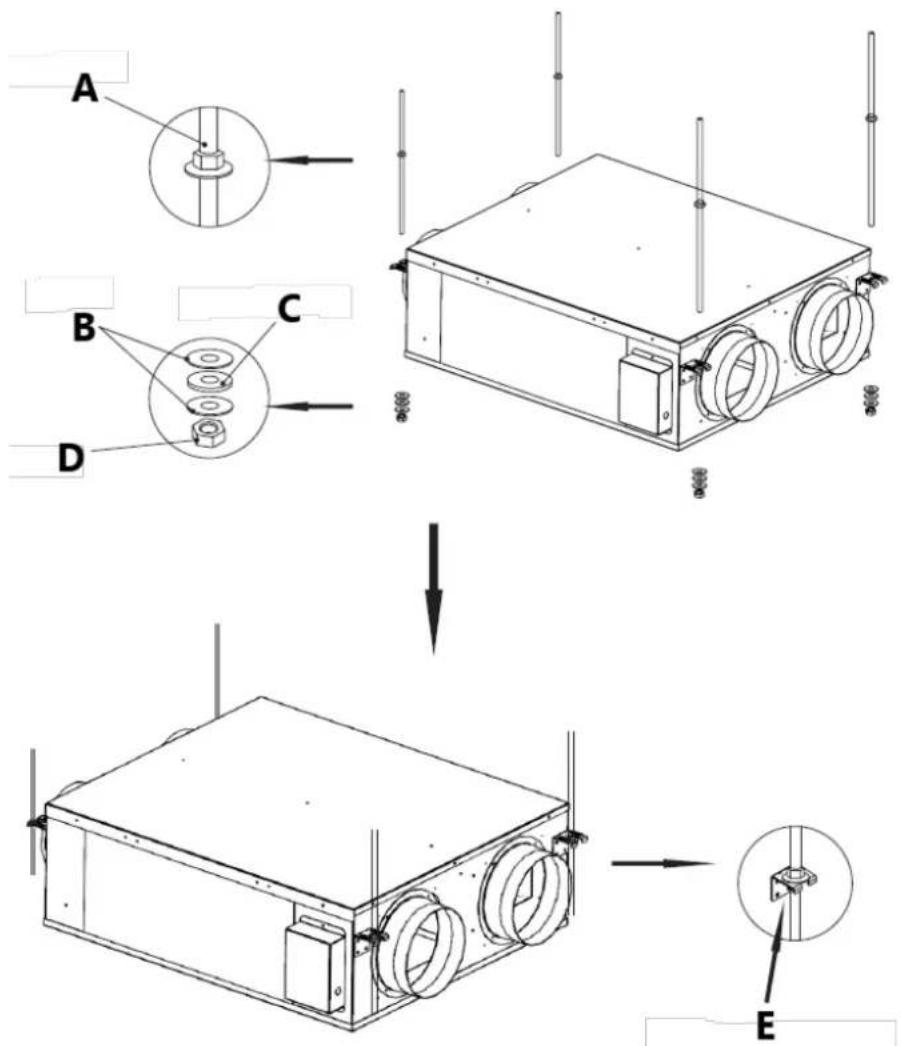

A. Винтови пръти
В. Шайби
С. Гумена шайба
D. Завийте гайка
E. Затегнете всичко здраво

CTRL – контролер

WH – бял проводник

a) Когато ERV/HRV се използва дълго време, филтърът ще бъде замърсен и запушен от прах, това може да намали обема на въздуха, да повлияе на вентилацията, да увеличи шума. Моля, периодично почиствайте филтъра, особено във враждебна среда (по-голямо количество прах). Поддръжка на филтъра:

• Отключете висящата верига под направете панела за достъп нагоре

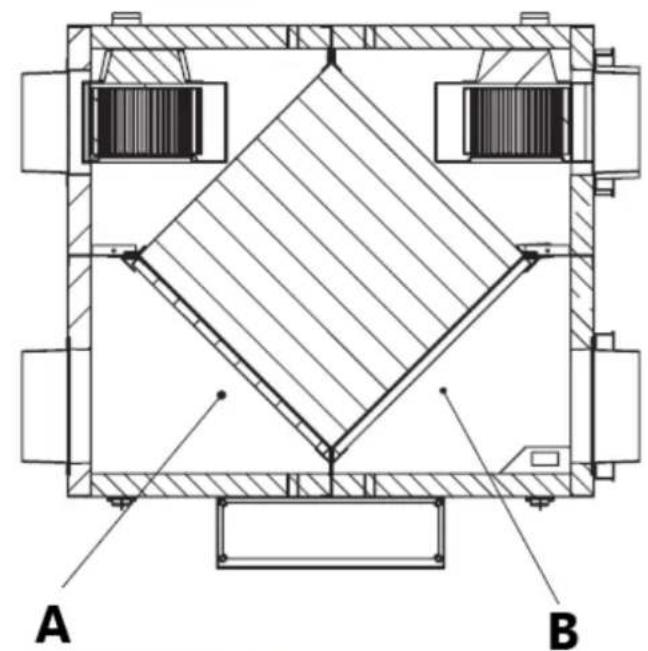

• Моля, задръжте филтъра от вътрешната страна и го абстрахирайте хоризонтално (А на снимката по-долу).
• Използвайте прахосмукачка, за да изсмучете прикрепената мръсотия и прах.
• Инсталирането на вътрешния страничен филтър следва стъпките в обратен ред.
• Моля, задръжте външния страничен филтър и го абстрахирайте хоризонтално (В на снимката по-долу)
  • Моля, използвайте вакуум, за да изсмучете натрупаната мръсотия и прах.
• Инсталирането е в обратните стъпки, моля, обърнете внимание на маркираната посока.

a) Вентилаторът на канала трябва да се почиства и проверява ежегодно (почистете двигателя; частите не трябва да се излагат на влага), за да работи безопасно и да удължи живота му.
b) Прекъснете захранването преди всяка поддръжка и изчакайте въртящите се елементи да спрат.
с) Когато има необичаен шум или значително намаляване на ефективността, моля, проверете лагера и го сменете, ако е необходимо (извършва се само от квалифициран сервисен техник).
d) Не пръскайте устройството с водна струя и не го потапяйте във вода.
e) Не позволявайте вода да попадне вътре в устройството през вентилационните отвори в корпуса на устройството.
f) Не използвайте остри и/или метални предмети за почистване (напр. телена четка или метална шпатула), защото те могат да повредят повърхностния материал на уреда.

Изхвърляне на използвани устройства

Не изхвърляйте това устройство в общинските системи за отпадъци. Предайте го в пункт за рециклиране и събiranе на електрически и електрически уреди. Проверете символа върху продукта,

ръководството за употреба и опаковката. Пластмасите, използвани за конструирането на устройството, могат да бъдат рециклирани в съответствие с техните маркировки. Избирайки да рециклирате, вие допринасяте значително за опазването на околната среда.

Свържете се с местните власти за информация относно местното съоръжение за рециклиране.
