HQAIR25S - Chauffage MSW - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur de récupération d'énergie ultra mince (VRE)
Modèle	MSW-HQAIR25S
Tension d'alimentation	230 V~ / 50 Hz
Puissance nominale	350 W
Indice de protection	IPX2
Classe de protection	I
Niveau sonore	63 dB
Débit d'air (3 vitesses)	320 / 380 / 450 m³/h
Pression statique maximale	380 Pa
Diamètre de raccordement	∅ 146 mm
Dimensions (L x P x H)	620 x 850 x 270 mm
Poids	24,4 kg
Zone de couverture	148 m²
Protection thermique	Oui
Type de noyau	Récupération d'énergie (ERV/HRV)
Entretien des filtres	Nettoyage périodique à l'aspirateur, remplacement si nécessaire
Entretien du moteur	Vérification et nettoyage annuels par un professionnel
Installation	Par un professionnel, disjoncteur obligatoire
Sécurité	Ne pas utiliser avec des appareils à combustion, éviter les environnements humides ou corrosifs
Réparabilité	Pièces détachées disponibles via le service après-vente

FOIRE AUX QUESTIONS - HQAIR25S MSW

Comment installer le ventilateur HQAIR25S ?

L'installation doit être réalisée par un professionnel. L'appareil se fixe au plafond à l'aide de tiges filetées, rondelles et écrous. Un disjoncteur est obligatoire pour éviter les chocs électriques. Respectez les distances de sécurité et évitez les environnements humides ou corrosifs.

À quelle fréquence faut-il nettoyer les filtres ?

Les filtres doivent être nettoyés périodiquement, surtout dans un environnement poussiéreux. Utilisez un aspirateur pour enlever la saleté. Un nettoyage régulier maintient le débit d'air et réduit le bruit.

Puis-je utiliser cet appareil dans une salle de bain ?

Non, l'appareil ne doit pas être installé dans une pièce très humide comme une salle de bain. La vapeur peut provoquer un incendie ou un choc électrique. L'indice IPX2 offre une protection limitée contre les éclaboussures, mais pas contre l'humidité constante.

Que faire en cas de bruit anormal ?

Un bruit anormal peut indiquer un problème de roulement ou un blocage. Coupez l'alimentation, vérifiez les éléments rotatifs et nettoyez les filtres. Si le bruit persiste, faites appel à un technicien qualifié pour remplacer les roulements.

Quelles sont les trois vitesses de ventilation disponibles ?

Le ventilateur propose trois vitesses de débit d'air : 320 m³/h, 380 m³/h et 450 m³/h. Vous pouvez les sélectionner via le contrôleur fourni.

Cet appareil peut-il être utilisé avec une chaudière ou un poêle ?

Non, ce produit ne peut pas être utilisé pour la ventilation avec des appareils à combustion ouverte (radiateurs, chaudières, poêles). Cela pourrait créer des risques d'incendie ou d'intoxication.

Comment nettoyer le noyau de récupération d'énergie ?

Le noyau (ERV/HRV) ne nécessite généralement pas de nettoyage fréquent. En cas d'encrassement, il peut être aspiré délicatement. Évitez l'eau et les produits chimiques. Consultez la notice pour les instructions spécifiques.

Quel type de câblage est nécessaire ?

Le schéma de connexion indique les bornes : CTRL (contrôleur), OFF, 1, 2, -3. Les fils sont codés : blanc (WH), noir (BK), marron (BN), bleu (BU), vert (GN). L'installation électrique doit être effectuée par un professionnel.

Puis-je installer l'appareil dans une cuisine ?

Il est déconseillé d'installer l'appareil dans une cuisine, surtout près des sources de fumée et de vapeurs d'huile. Les filtres et le noyau peuvent se boucher rapidement et présenter un risque d'incendie.

Comment éliminer l'appareil en fin de vie ?

Ne jetez pas l'appareil dans les ordures ménagères. Déposez-le dans un point de collecte pour les déchets d'équipements électriques et électroniques. Les plastiques sont recyclables. Contactez votre mairie pour connaître le centre de recyclage local.

MODE D'EMPLOI HQAIR25S MSW

Ce manuel d'utilisation a été traduit à l'aide d'une traduction automatique pour votre confort. Des efforts raisonnables ont été faits pour vous fournir une traduction précise ; cependant, aucune traduction automatique n'est parfaite et ne pourra jamais remplacer les traducteurs humains. La version anglaise est la version officielle de nos manuels d'utilisation. Toute divergence ou différence créée par la traduction n'est pas contraignante et n'a aucun effet juridique à des fins de conformité ou d'application. En cas de questions relatives à l'exactitude des informations contenues dans le manuel d'utilisation, veuillez-vous référer à la version anglaise de ces contenus en tant que version officielle.

Caractéristiques techniques

Description du paramètre		Valeur du paramètre
Nom de produit		Ventilateur de récupération d'énergie ultra mince
Modèle		MSW-HQAIR15S	MSW-HQAIR25S	MSW-HQAIR10S
Tension nominale [V~] / fréquence [Hz]		230 / 50
Puissance nominale [W]		250	350	150
Classe de protection		I
Indice de protection IP		IPX2
Bruit émis [dB]		65	63	60
Débit d'air [m3/h]		210 / 300 / 350	320 / 380 / 450	160 / 175 / 210
Pression maximale [Pa]		353	380	348
Taille d'entrée/sortie [mm]		∅ 146	∅ 146	∅ 96
Dimensions (largeur x profondeur x hauteur) [mm]		600 x 860 x 235	620 x 850 x 270	500 x 860 x 200
Poids [kg]		23,6	24,4	18,7
Zone de couverture [m2]		120	148	70
Protection thermique		√
Efficacité thermique [%]	Charge de refroidissement	52 57,5 61
	Charge de chauffage	78	68	65
Efficacité enthalpique [%]	Charge de refroidissement	60 58 60
	Charge de chauffage	69,5	68	68

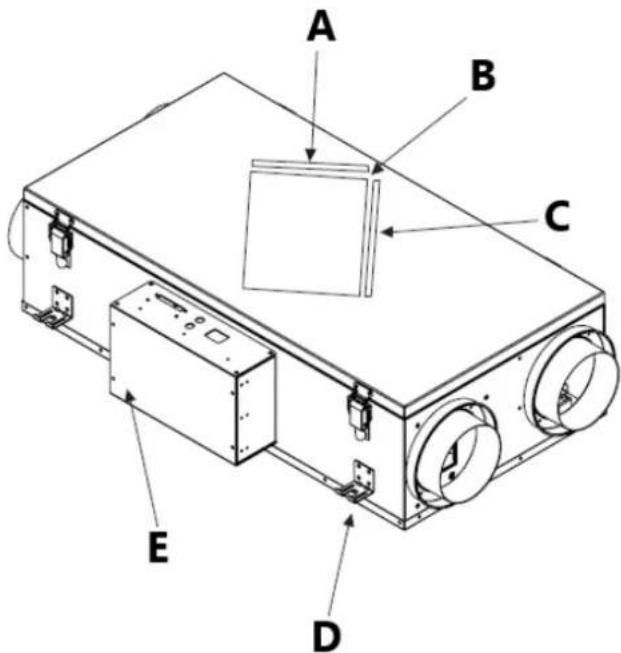

A. FILTRE À AIR :

B. Noyau de ventilation à récupération d'énergie (VRE)
C. FILTRE À AIR :
D. Boîtier d'alimentation
E. Support d'installation

Installation et utilisation

• L'installation doit être effectuée par un personnel de service professionnel.
- N'installez pas l'appareil dans un endroit exposé à une température élevée ou à un feu, car cela pourrait provoquer une déformation du filtre et griller le moteur.
- N'installez pas l'appareil dans une cuisine où il y a beaucoup de fumée. Le filtre et le noyau ERV/HRV sont inutiles tant que les vapeurs d'huile s'y accrochent et peuvent facilement provoquer un incendie.
- Ne pas installer dans un endroit très humide comme une salle de bain, etc. L'appareil en contact avec la vapeur peut provoquer un incendie et/ou un choc électrique.
- N'installez pas l'appareil au plafond avec une résistance insuffisante ou redressez la surface de fixation avant l'installation.
- Ne pas installer dans des endroits contenant du gaz combustible. Cela peut provoquer un incendie.
- Attention ! Ce produit ne peut pas être utilisé pour la ventilation avec des appareils à combustion ouverte (radiateurs) !
- N'installez pas l'appareil à l'extérieur ou à proximité d'une entrée d'air, d'une usine de machines ou d'installations de recherche. Évitez les environnements contenant des acides, des alcalis, des solvants organiques, des peintures, des gaz nocifs ou des compositions de gaz corrosives. Cela pourrait endommager les appareils ou provoquer un incendie.
• N'installez pas l'entrée d'air dans la cuisine.
- Si le conduit d'air est installé incliné vers l'extérieur, cela peut provoquer des infiltrations d'eau.
- Afin d'éviter la condensation, une extension doit être installée de l'extérieur vers l'intérieur.
• Installer des protections des conduits, entrées et sorties d'air pour empêcher l'entrée de petits animaux.
- Lors de l'installation, les tuyauteries suivantes doivent être évitées :

a) Plier
b) Se plier plusieurs fois
c) Diamètre réduit

• Un disjoncteur doit être installé pour éviter tout choc électrique ou court-circuit.
• Ne pas inverser l'appareil, il pourrait tomber et provoquer des blessures.
• Une fois l'installation terminée, effectuez un essai et vérifiez si un problème survient (blocage, restrictions, bruit anormal pendant le travail).
  • L'appareil est contrôlé par le contrôleur fourni avec un bouton.

A. Tiges filetées
B. Rondelles
C. Rondelle en caoutchouc
D. Écrou de vis
E. Serrez bien le tout

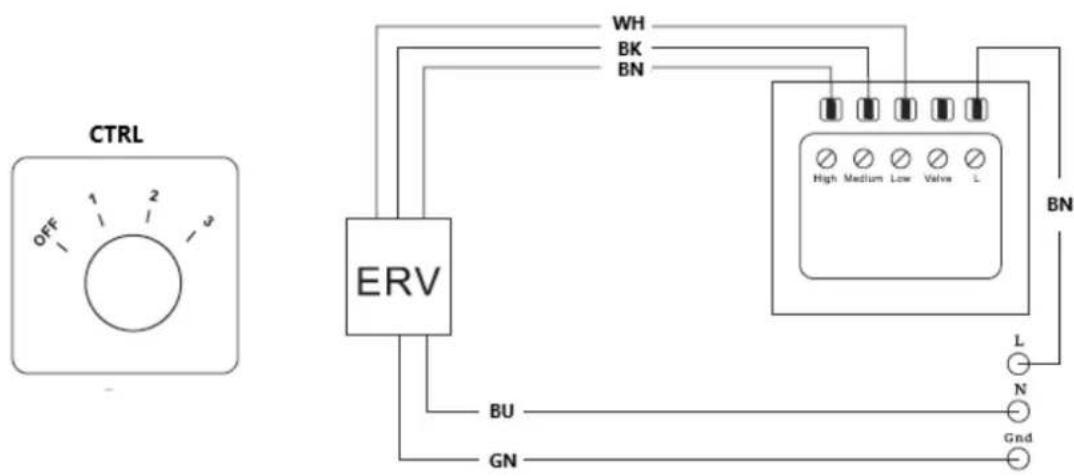

Schéma de connexion

CTRL - contrôleur

WH - fil blanc

BK - fil noir

BN - fil marron

BU - fil bleu

GN - fil vert

ENTRETIEN

a) Lorsque l'ERV/HRV est utilisé pendant une longue période, le filtre sera sale et obstrué par la poussière, ce qui peut diminuer le volume d'air, impacter la ventilation et augmenter le bruit. Veuillez nettoyer le filtre périodiquement, en particulier dans un environnement hostile (nombre élevé de poussières).

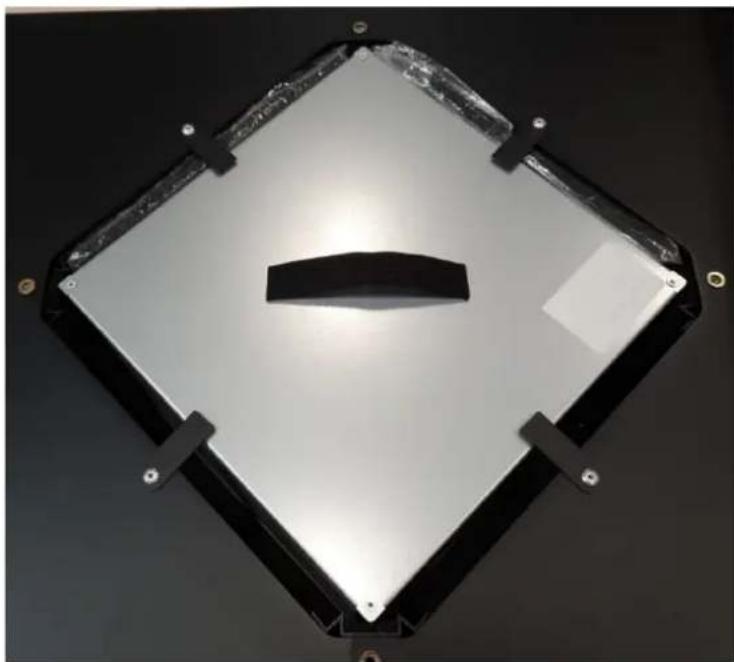

Entretien du filtre :

• Déverrouillez la chaîne de suspension sous le panneau d'accès vers le haut

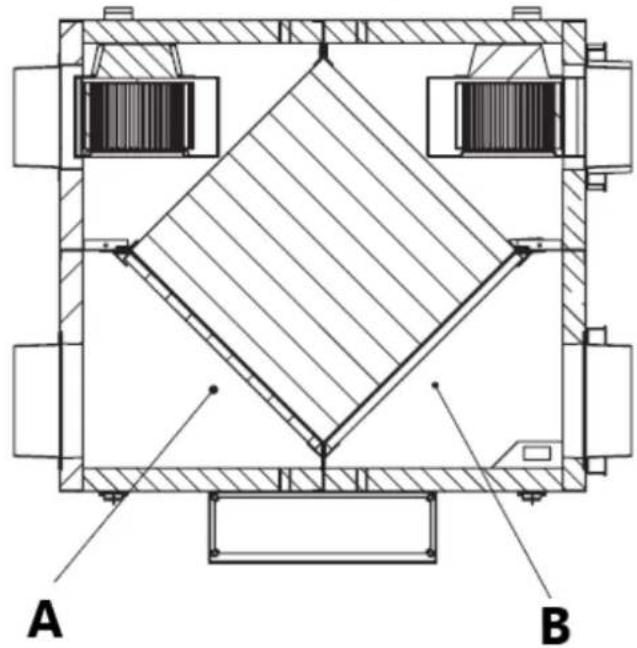

• Veuillez tenir le filtre côté intérieur et l'extraire horizontalement (A sur l'image ci-dessous).
  • Utilisez un aspirateur pour aspirer la saleté et la poussière incrustées.
  • L'installation du filtre côté intérieur suit les étapes inverses.
  • Veuillez tenir le filtre côté extérieur et l'extraire horizontalement (B sur l'image ci-dessous)
• Veuillez utiliser un aspirateur pour aspirer la saleté et la poussière attachées.
  • L'installation se fait en suivant les étapes inverses, veuillez noter le sens marqué.

a) Le ventilateur de conduit doit être nettoyé et vérifié chaque année (moteur propre ; les pièces ne peuvent pas être exposées à l'humidité) pour qu'il fonctionne en toute sécurité et prolonger sa durée de vie.

b) Couper l'alimentation électrique avant toute intervention d'entretien et attendre l'arrêt des éléments rotatifs.

c) En cas de bruit anormal ou de réduction significative de l'efficacité, veuillez vérifier le roulement et le remplacer si nécessaire (effectué uniquement par un technicien de service qualifié).

d) Ne pas pulvériser l'appareil avec un jet d'eau ni l'immerger dans l'eau.

e) Ne laissez pas l'eau pénétrer à l'intérieur de l'appareil par les orifices d'aération du boîtier de l'appareil.

f) N'utilisez pas d'objets tranchants et/ou métalliques pour le nettoyage (par exemple une brosse métallique ou une spatule métallique) car ils pourraient endommager le matériau de surface de l'appareil.

Élimination des appareils usagés

Ne jetez pas cet appareil dans les déchets municipaux. Remettez-le à un point de collecte et de recyclage des appareils électriques et électroniques. Vérifiez le symbole sur le produit, le manuel d'instructions et l'emballage. Les plastiques utilisés pour construire l'appareil peuvent être recyclés conformément à leurs marquages. En choisissant de recycler, vous contribuez significativement à la protection de notre environnement.

Contactez les autorités locales pour obtenir des informations sur votre centre de recyclage local.
