HASZNÁLATI ÚTMUTATÓ HQAIR25S MSW

Kérjük, vegye figyelembe, hogy ez a használati útmutató gépi fordítással készült. Arra törekszünk, hogy a fordítások a lehető legpontosabbak legyenek, azonban egyetlen gépi fordítás sem tökéletes, és nem is célja, hogy helyettesítse az emberi fordítást. A hivatalos használati útmutató az angol nyelvű változat. A fordításban keletkezett eltérések vagy különbségek nem kötelező érvényűek, és nincs jogi hatásuk a megfelelőség vagy a végrehajtás szempontjából. Ha bármilyen kérdés merül fel a használati útmutatóban szereplő információk pontosságával kapcsolatban, kérjük, hivatkozzon ezen tartalmak angol nyelvű változatára, amely a hivatalos változat.

Műszaki adatok

Paraméter leírása Paraméter értéke
Precíziós mérleg		Ultravékony energianyerő szellőztető
Modell		MSW-HQAIR15S	MSW-HQAIR25S	MSW-HQAIR10S
Névleges feszültség [V~] / frekvencia [Hz]		230 / 50
Névleges teljesítmény [W]		250	350	150
Védelmi osztály		I
IP védelmi besorolás		IPX2
Kibocsátott zaj [dB]		65	63	60
Légáram [ ^m3/h ]		210 / 300 / 350	320 / 380 / 450	160 / 175 / 210
Maximális nyomás [Pa]		353	380	348
Bemeneti/kimeneti méret [mm]		∅ 146	∅ 146	∅ 96
Méretek (szélesség x mélység x magasság) [mm]		600 x 860 x 235	620 x 850 x 270	500 x 860 x 200
Súly [kg]		23,6	24,4	18,7
Lefedettségi terület [ ^m2 ]		120	148	70
Hővédelem		√
Hőhatásfok [%]	Hűtési terhelés	52	57,5	61
	Fűtési terhelés	78	68	65
Enthalpia hatásfok [%]	Hűtési terhelés	60	58	60
	Fűtési terhelés	69,5	68	68

A B C E D

A. LÉGSZÜRÓ:
B. Energia-visszanyerő szellőztető (ERV) mag
C. LÉGSZÜRÓ:

D. Tápdoboz
E. Szerelési konzol

Telepítés és használat

• A telepítést szakembernek kell elvégeznie.
- Ne telepítse a készüléket magas hőmérsékletű vagy tűzzel teli helyre, mert ez a szűrő torzulását és a motor kiégését okozhatja.
- Ne telepítse a készüléket a konyhában, ahol sok a füst. A szűrő és az ERV/HRV mag haszontalan, amíg olajgőzök kötődnek hozzá, és könnyen tüzet okozhatnak.
- Ne telepítse magas páratartalmú helyre, például fürdőszobába stb. A készülék gözzel érintkezve tűzet és/vagy áramütést okozhat.
- Ne szerelje be a készüléket a mennyezetbe, ha annak szilárdsága nem elegendő, vagy pedig egyenesítse ki a rögzítési felületet a beszerelés előtt.
- Ne telepítse olyan helyre, ahol éghető gáz van. Tüzet okozhat.
- Vigyázat! Ez a termék nem használható szellőztetésre nyílt égésű készülékek (fűtőtestek) mellett!
- Ne telepítse a készüléket és a szabadban vagy a levegő beömlőnyílásával a gépgyár vagy a kutatási létesítmények közelében. Kerülje a savakat, lúgokat, szerves oldószereket, festékeket, káros gázokat vagy maró gázösszetételt tartalmazó környezetet. Ez károsíthatja a készülékeket vagy tüzet okozhat.
- Ne a konyhában helyezze el a légbevezető nyílást.
• Ha a légcsatornát ferdén szerelik be, az vízszivárgást okozhat.
- A páralecsapódás megelőzése érdekében a kültérről a beltérre egy hosszabbítót kell felszerelni.
- Szerelje fel a légcsatornák, be- és kimeneti nyílások védelmét, hogy megakadályozza a kis állatok bejutását.

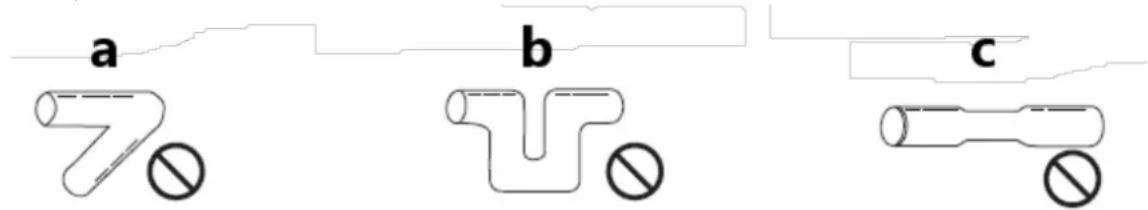

- A telepítés során a következő csővezetékeket el kell kerülni:

a b c

a) Bend
b) Sokszor kanyarodj meg
c) Csökkentett átmérő

• Az áramütés és a rövidzálatok elkerülése érdekében megszakítót kell felszerelni.
• Ne fordítsa meg a készüléket, mert leeshet és sérülést okozhat.
• A telepítés befejezése után végezzen próbaüzemet, és ellenőrizze, hogy nem merült-e fel bármilyen probléma (elzáródás, korlátozások, rendellenes zaj a munka során).
• A készülék vezérlése a mellékelt szabályozóval történik, amely egy gombot tartalmaz.

A B C D E

A. Csavaros rudak
B. Mosók
C. Gumialátét
D. Csavaranya
E. Húzza meg mindent biztonságosan

Csatlakozási diagram

CTRL OFF 1 2 -3 WH BK BN ERV High Medium Low Valve L LN BU GN Gnd

CTRL - vezérlő

WH - fehér vezeték

BK - fekete vezeték

BN - barna vezeték

BU - kék vezeték

GN - zöld vezeték

KARBANTARTÁS

a) Ha az ERV/HRV-t hosszú ideig használják, a szűrő piszkos lesz és eltömódik a porral, ez csökkentheti a levegő mennyiségét, hatással lehet a szellőzésre, növelheti a zajt. Kérjük, rendszeresen tisztítsa meg a szűrőt, különösen ellenséges környezetben (nagyobb mennyiségű por).

Szürökarbantartás:

• Oldja ki a lógó láncot az alatt, hogy a hozzáférési panelt felfelé
• Kérjük, fogja meg a beltéri oldalsó szürőt, és vízszintesen húzza ki (A az alábbi képen).
• Porszívóval szívja el a hozzátapadt szennyeződéseket és port.
• A beltéri oldalsó szűrő felszerelése a fordított lépések szerint történik.
• Kérjük, fogja meg a kültéri oldalsó szüröt, és húzza ki vízszintesen (B az alábbi képen).
• Kérjük, porszívóval szívja el a hozzátapadt szennyeződéseket és port.
• A telepítés fordított lépésekben történik, kérjük, vegye figyelembe a megjelölt irányt.

A B

a) A csatornaventilátort évente meg kell tisztítani és ellenőrizni kell (motor tisztítása; az alkatrészek nem lehetnek kitéve nedvességnek) a biztonságos működés és az élettartam meghosszabbítása érdekében.

b) Minden karbantartás előtt szakítsa meg az áramellátást, és várja meg, amíg a forgó elemek leállnak.

c) Ha rendellenes zaj vagy jelentős hatékonyságcsökkenés tapasztalható, ellenőrizze a csapágyat, és szükség esetén cserélje ki (csak szakképzett szerviztechnikus végezheti).

d) Ne permetezze a készüléket vízsugárral, és ne merítse vízbe.

e) Ne engedje, hogy víz jusson a készülék belsejébe a készülékházban lévő szellőzőnyílásokon keresztül.

f) Ne használjon éles és/vagy fémtárgyakat a tisztításhoz (pl. drótkefét vagy fémspatulát), mert ezek károsíthatják a készülék felületi anyagát.

A használt eszközök ártalmatlanítása

Ne dobja ezt a készüléket a kommunális hulladékrendszerekbe. Adja át egy elektromos és elektromos készülék újrahasznosító és gyűjtőhelyen. Ellenőrizze a terméken, a használati utasításon és a csomagoláson található szimbólumot. A készülék gyártásához használt műanyagok a jelölésüknek megfelelően újrahasznosíthatók. Azzal, hogy az újrahasznosítást választja, jelentősen hozzájárul környezetünk védelméhez.

A helyi újrahasznosító létesítményre vonatkozó információkért forduljon a helyi hatóságokhoz.
