Produkto tipas	Itin plonas energijos atgavimo ventiliatorius (ERV)
Modelis	MSW-HQAIR25S
Maitinimo įtampa	230 V~ / 50 Hz
Vardinė galia	350 W
Apsaugos klasė	IPX2
Apsaugos klasė	I
Triukšmo lygis	63 dB
Oro srautas (3 greičiai)	320 / 380 / 450 m³/h
Maksimalus statinis slėgis	380 Pa
Prijungimo skersmuo	∅ 146 mm
Matmenys (I x P x A)	620 x 850 x 270 mm
Svoris	24,4 kg
Aprėpties zona	148 m²
Šiluminė apsauga	Taip
Šerdies tipas	Energijos atgavimas (ERV/HRV)
Filtrų priežiūra	Periodiškas valymas dulkių siurbliu, keitimas prireikus
Variklio priežiūra	Kasmetinis tikrinimas ir valymas specialisto
Montavimas	Profesionalo, privalomas automatinis jungiklis
Sauga	Nenaudoti su degimo prietaisais, vengti drėgnos ar korozinės aplinkos
Taisomumas	Atsarginės dalys prieinamos per aptarnavimo tarnybą

Dažnai užduodami klausimai - HQAIR25S MSW

Kaip sumontuoti HQAIR25S ventiliatorių?

Montavimą turi atlikti profesionalas. Prietaisas tvirtinamas prie lubų naudojant srieginius strypus, poveržles ir veržles. Privalomas automatinis jungiklis, kad būtų išvengta elektros smūgio. Laikykitės saugos atstumų ir venkite drėgnos ar korozinės aplinkos.

Kaip dažnai reikia valyti filtrus?

Filtrai turi būti periodiškai valomi, ypač dulkėtoje aplinkoje. Naudokite dulkių siurblį nešvarumams pašalinti. Reguliarus valymas palaiko oro srautą ir mažina triukšmą.

Ar galiu naudoti šį prietaisą vonios kambaryje?

Ne, prietaisas negali būti montuojamas labai drėgnoje patalpoje, pavyzdžiui, vonios kambaryje. Garai gali sukelti gaisrą ar elektros smūgį. IPX2 apsaugos klasė suteikia ribotą apsaugą nuo purslų, bet ne nuo nuolatinės drėgmės.

Ką daryti, jei girdimas nenormalus triukšmas?

Nenormalus triukšmas gali rodyti guolių problemą arba užstrigimą. Išjunkite maitinimą, patikrinkite besisukančias dalis ir išvalykite filtrus. Jei triukšmas išlieka, kvieskite kvalifikuotą techniką guoliams pakeisti.

Kokie yra trys ventiliacijos greičiai?

Ventiliatorius siūlo tris oro srauto greičius: 320 m³/h, 380 m³/h ir 450 m³/h. Juos galite pasirinkti per pateiktą valdiklį.

Ar šį prietaisą galima naudoti su katilu ar krosnele?

Ne, šis produktas negali būti naudojamas ventiliacijai su atviro degimo prietaisais (radiatoriais, katilais, krosnelėmis). Tai gali sukelti gaisro ar apsinuodijimo pavojų.

Kaip išvalyti energijos atgavimo šerdį?

Šerdis (ERV/HRV) paprastai nereikalauja dažno valymo. Užsiteršus, ją galima švelniai išsiurbti. Venkite vandens ir chemikalų. Konkrečių instrukcijų ieškokite naudojimo instrukcijoje.

Kokio tipo laidų sujungimas reikalingas?

Sujungimo schema rodo gnybtus: CTRL (valdiklis), OFF, 1, 2, -3. Laidų spalvos: balta (WH), juoda (BK), ruda (BN), mėlyna (BU), žalia (GN). Elektros instaliaciją turi atlikti profesionalas.

Ar galiu sumontuoti prietaisą virtuvėje?

Nerekomenduojama montuoti prietaiso virtuvėje, ypač šalia dūmų ir aliejaus garų šaltinių. Filtrai ir šerdis gali greitai užsikimšti ir kelti gaisro pavojų.

Kaip utilizuoti prietaisą pasibaigus jo tarnavimo laikui?

Neišmeskite prietaiso į buitines atliekas. Atiduokite jį į elektros ir elektroninės įrangos atliekų surinkimo punktą. Plastikai yra perdirbami. Susisiekite su savo savivaldybe dėl vietinio perdirbimo centro.

NAUDOJIMO INSTRUKCIJA HQAIR25S MSW

Šis vartotojo vadovas buvo išverstas jūsų patogumui naudojant mašininį vertimą. Buvo dedamos pagrįstos pastangos siekiant pateikti tikslų vertimą; tačiau joks automatinis vertimas nėra tobulas ir nėra skirtas pakeisti žmonių vertėjus. Oficialus vartotojo vadovas yra anglų kalba. Bet kokie vertime sukurti neatitikimai ar skirtumai nėra įpareigojantys ir neturi teisinės galios atitikties ar vykdymo tikslais. Jei kyla klausimų, susijusių su vartotojo vadove pateiktos informacijos tikslumu, žr. to turinio versiją anglų kalba, kuri yra oficiali versija.

Techniniai duomenys

Parametru aprašymas		Parametru reikšmė
Produkto pavadinimas		Ypač plonas energijos atgavimo ventilatorius
Modelis		MSW-HQAIR15S	MSW-HQAIR25S	MSW-HQAIR10S
Nominali įtampa [V~] / dažnis [Hz]		230 / 50
Nominali galia [W]		250	350	150
Apsaugos klasė		aš
IP apsaugos įvertinimas		IPX2
Skleidžiamas triukšmas [dB]		65	63	60
Oro srautas [m3/h]		210 / 300 / 350	320 / 380 / 450	160 / 175 / 210
Maksimalus slėgis [Pa]		353	380	348
Įleidimo / išleidimo angos dydis [mm]		∅ 146	∅ 146	∅ 96
Matmenys [plotis x gylis x aukštis; mm]		600 x 860 x 235	620 x 850 x 270	500 x 860 x 200
Svoris [kg]		23,6	24,4	18,7
Aprėpties plotas [m2]		120	148	70
Šiluminė apsauga		v
Šilumos efektyvumas [%]	Aušinimo apkrova	52	57,5	61
	Šildymo apkrova	78	68	65
Entalpijos efektyvumas [%]	Aušinimo apkrova	60	58	60
	Šildymo apkrova	69,5	68	68

A. Oro filtras
B. Energijos atkūrimo ventiliacijos (ERV) šerdis
C. Oro filtras
D. Maitínimo děžuté
E. Montavimo laikiklis

Idiegimas ir naudojimas

- Montavimą turi atlikti profesionalus aptarnaujantis personalas. - Nemontuokite jrenginio toje vietoje, kur yra aukšta temperatūra arba ugnis, nes tai gali iškraipyti filtrą ir perdegti variklj.

- Nemontuokite jrenginio virtuvėje, kurioje daug dūmu. Filtras ir ERV/HRV šerdis yra nenaudingi tol, kol prie jų prisitvirtina alyvos garai ir gali lengvai sukelti gaisrą.

- Nemontuokite vietose, kuriose yra daug drėgmės, pavyzdžiui, vonios kambaryje ir pan. Prietaisas, susilietus su garais, gali sukelti gaisrą ir (arba) elektros smūgj.

- Nemontuokite prietaiso j lubas, jei jis nėra pakankamai tvirtas, arba prieš montuodami ištiesinkite tvirtinimo paviršių.

- Nemontuokite vietose, kuriose yra degiujų dujų. Tai gali sukelti gaisrą.

- Atsargiai! Šis gaminys negali būti naudojamas vėdinimui atviro tipo degimo prietaisais (šildytuvais)!

- Nemontuokite jrenginio lauke arba su oro jleidimo anga šalia mašinų gamyklos ar tyrimų įstaigų. Venkite aplinkos, kurioje yra rūgščių, šarmų, organinių tirpiklių, dažų, kenksmingų dujų ar ėsdinančios dujų sudėties. Tai gali sugadinti prietaisus arba sukelti gaisrą.

• Nemontuokite oro jleidimo angos virtuvėje.

- Jei ortakis jrengiamas pakreiptas lauke, gali prasiskverbti vanduo.

- Siekiant išvengti kondensato susidarymo, reikia jrengti prailginimą iš lauko j vidų.

- Sumontuokite oro kanalų, įleidimo ir išleidimo angų apsaugą, kad į vidų nepatektų smulkūs gyvūnai.

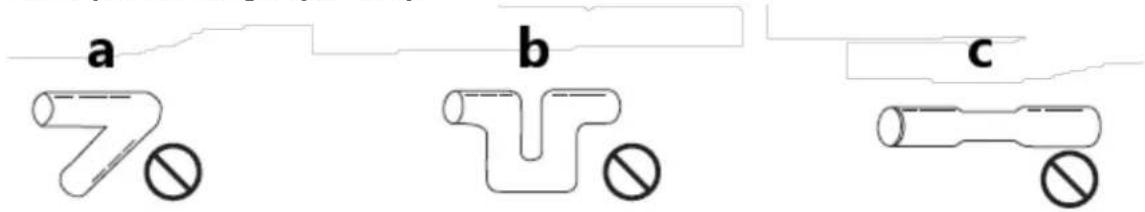

• Montuojant reikia vengti šių vamzdžių:

a) Lenkimas
b) Sulenkite daug kartų
c) Sumažintas skersmuo

• Norint išvengti elektros smūgio ar bet kokio trumpojo jungimo, reikia sumontuoti grandinės pertraukiklj.
• Neapverskite prietaiso, jis gali nukristi ir susižaloti.
• Baigę diegti, atlikite bandomajį paleidimą ir patikrinkite, ar nėra kokių nors problemų (blokavimo, apribojimų, nejprasto triukšmo darbo metu).
• Prietaisas valdomas pridedamu valdikliu su rankenėle.

A. Sraigtiniai strypai

B. Poveržlės

C. Guminé poveržlé

D. Sraigtiné veržlé

E. Viską tvirtai priveržkite

Sujungimo schema

CTRL – valdiklis

WH - balta viela

BK – juoda viela

BN – ruda viela

BU – mělyna viela

GN – žalias laidas

Priežiūra

a) Kai ERV/HRV naudojamas ilgą laiką, filtras bus nešvarus ir užsikimšęs dulkių, dėl to gali sumažėti oro kiekis, paveikti ventiliaciją, padidėti triukšmas. Periodiškai valykite filtrą, ypač esant nepalankiai aplinkai (daugiau dulkių).

Filtrų priežiūra:

• Atrakinkite pakabinamą grandinę po pakelkite prieigos skydelj

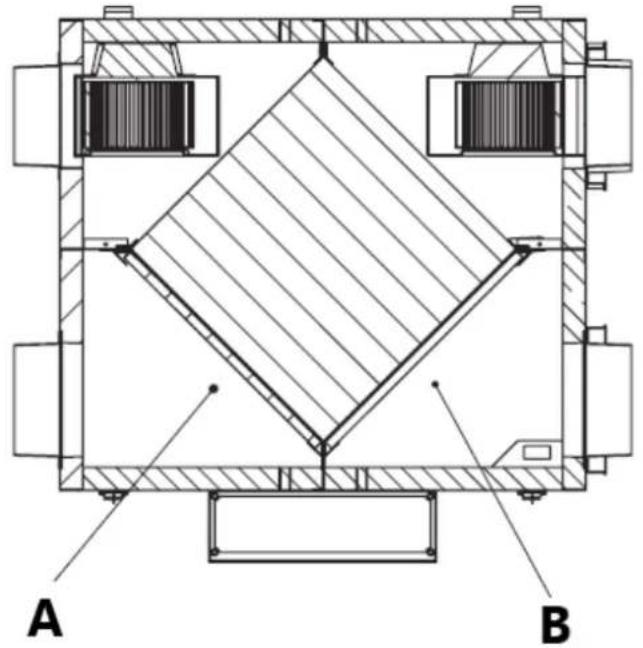

• Laikykite viduje esantį šoninį filtrą ir patraukite jį horizontaliai (A paveikslėlyje žemiau).
• Naudokite dulkių siurblį, kad išsiurbtumėte nešvarumus ir dulkes.
• Vidaus šoninio filtro montavimas atliekamas atvirkštiniais veiksmais.
• Laikykite išorinį šoninį filtrą ir patraukite jį horizontaliai (B paveikslėlyje žemiau)
• Naudokite dulkių siurblį, kad išsiurbtumėte nešvarumus ir dulkes.
  • Diegimas vyksta atvirkštiniais žingsniais, atkreipkite dėmesį j pažymėtą kryptį.

a) Ortakio ventiliatorius turi būti valomas ir tikrinamas kasmet (nuvalykite variklj; dalys negali būti veikiamos drėgmės), kad jis veiktų saugiai ir pailgėtų tarnavimo laikas.

b) Prieš atlikdami bet kokią techninę priežiūrą, išjunkite maitinimą ir palaukite, kol besisukantys elementai sustos.

c) Kai atsiranda nejprastas triukšmas arba žymiai sumažėja efektyvumas, patikrinkite guolį ir, jei reikia, jį pakeiskite (tai atlieka tik kvalifikuotas techninės priežiūros specialistas).

d) Nepurkškite prietaiso vandens srove ir nenardinkite j vandenj.

e) Neleiskite vandeniui patekti j prietaiso vidų per prietaiso korpuse esančias ventiliacijos angas.

f) Valymui nenaudokite aštrių ir (arba) metalinių daiktų (pvz., vielinio šepečio ar metalinės mentelės), nes jie gali pažeisti prietaiso paviršiaus medžiaga.

Naudotų prietaisų išmetimas

Neišmeskite šio prietaiso j komunalinių atliekų sistemas. Perduokite jį j elektros ir elektros prietaisų perdirbimo ir surinkimo punktą. Patikrinkite simbolį ant gaminio, naudojimo instrukcijos ir pakuotės. Prietaisui pagaminti panaudotas plastikas gali būti perdirbamas pagal jų ženklinimą. Pasirinkdami perdirbimą, labai prisidedate prie mūsy aplinkos apsaugos.

Norėdami gauti informacijos apie vietinę perdirbimo įmonę, susisiekite su vietinėmis valdžios institucijomis.
