Tekniske data

Parameterbeskrivelse Parameterværdi
Produktnavn		Ultra slank energigenvindingsventilator
Model		MSW-HQAIR15S	MSW-HQAIR25S	MSW-HQAIR10S
Nominel spænding [V~] / frekvens [Hz]		230 / 50
Nominel effekt[W]		250	350	150
Beskyttelsesklasse		I
IP-beskyttelsesgrad		IPX2
Udsendt støj [dB]		65	63	60
Luftstrøm [ ^m3/h ]		210 / 300 / 350	320 / 380 / 450	160 / 175 / 210
Maks. tryk [Pa]		353	380	348
Størrelse på indløb/udløb [mm]		∅ 146	∅ 146	∅ 96
Dimensioner (bredde x dybde x højde) [mm]		600 x 860 x 235	620 x 850 x 270	500 x 860 x 200
Vægt [kg]		23,6	24,4	18,7
Dækningsområde [ ^n2 ]		120	148	70
Termisk beskyttelse		√
Varmeeffektivitet [%]	Kølebelastning	52	57,5	61
	Opvarmningsbelastning	78	68	65
Enthalpi-effektivitet [%]	Kølebelastning	60	58	60
	Opvarmningsbelastning	69,5	68	68

A B C E D

A. LUFTFILTER:
B. Kerne til ventilation med energigenvinding (ERV)
C. LUFTFILTER:
D. Strømforsyningsboks

E. Installationsbeslag

Installation og brug

• Installationen bør udføres af en professionel servicemedarbejder.
- Installer ikke enheden på et sted med høj temperatur eller ild, da det kan medføre, at filteret forvrænges og motoren brænder af.
- Installer ikke enheden i køkkenet, hvor der er meget røg. Filter og ERV/HRV-kerne er ubrugelige, så længe der sidder oliedampe på dem, og de kan nemt forårsage brand.
- Må ikke installeres på steder med høj luftfugtighed som f.eks. badeværelser. Hvis apparatet kommer i kontakt med damp, kan det forårsage brand og/eller elektrisk stød.
- Installer ikke apparatet i et loft med utilstrækkelig styrke, eller ret alternativt fastgørelsesfladen ud før installation.
- Må ikke installeres på steder, hvor der er brændbar gas. Det kan forårsage brand.
- Obs! Dette produkt kan ikke bruges til ventilation med åbne brændeovne (varmeapparater)!
- Installer ikke enheden udendørs eller med luftindtag i nærheden af en maskinfabrik eller forskningsfaciliteter. Undgå miljøer med syrer, baser, organiske opløsningsmidler, maling, skadelige gasser eller ætsende gassammensætninger. Det kan beskadige apparaterne eller forårsage brand.
- Luftindtaget må ikke installeres i køkkenet.
- Hvis luftkanalen er installeret skråt udenfor, kan det medføre vandindtrængning.
- For at forhindre kondens skal der installeres en forlængelse fra udendørs til indendørs.
• Installer beskyttelse af luftkanaler, indløb og udløb for at forhindre, at små dyr kommer ind.
• Under installationen skal følgende rør undgås:

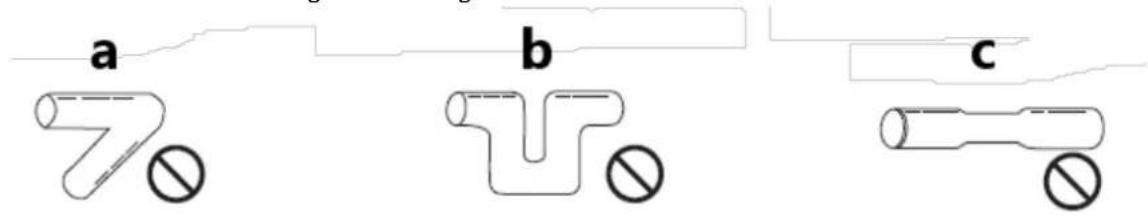

a b c

a) Bøjning
b) Bøj mange gange
c) Reduceret diameter

- Der skal installeres en afbryder for at forhindre elektrisk stød eller kortslutning.

• Vend ikke apparatet om, det kan falde ned og forårsage skade.

- Når installationen er afsluttet, skal du foretage en testkørsel og kontrollere, om der opstår problemer (blokering, begrænsninger, unormal støj under arbejdet).

- Apparatet styres af den medfølgende controller med en knap.

A B C D E

A. Skruestænger
B. Skiver
C. Gummiskive
D. Skruemøtrik
E. Spænd alting godt fast

Forbindelsesdiagram

CTRL OFF 1 2 -3 WH BK BN ERV High Medium Low Valve L LN BU GN Gnd

CTRL - controller

WH - hvid ledning

BK - sort ledning

BN - brun ledning

BU - blå ledning

GN - grøn ledning

VEDLIGEHOLDELSE

a) Når ERV/HRV bruges i lang tid, bliver filteret snavset og tilstoppet af støv, og det kan reducere luftmængden, påvirke ventilationen og øge støjen. Rengør filteret med jævne mellemrum, især i ugunstige omgivelser (meget støv).

Vedligeholdelse af filter:

• Lås den hængende kæde under adgangspanelet op.
• Hold det indendørs sidefilter og træk det ud vandret (A på billedet nedenfor).
• Brug en støvsuger til at suge det fastsiddende snavs og støv væk.
  • Installationen af det indendørs sidefilter følger de omvendte trin.

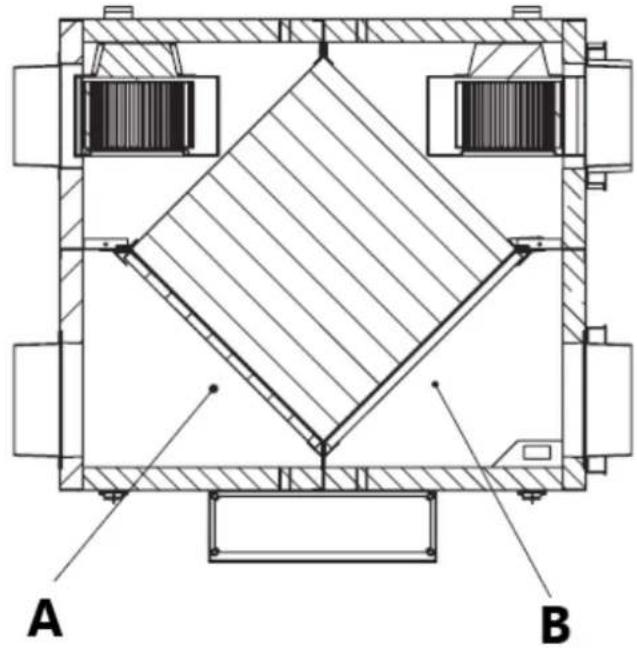

• Hold det udendørs sidefilter og træk det ud vandret (B på billedet nedenfor).
• Brug en støvsuger til at suge det fastgjorte snavs og støv væk.
  • Installationen foregår i omvendte trin, bemærk venligst den markerede retning.

A B

a) Kanalventilatoren skal rengøres og kontrolleres årligt (rengør motoren; dele må ikke udsættes for fugt; for at sikre, at den fungerer sikkert og forlænger dens levetid.

c) Hvis der er unormal støj eller markant nedsat effektivitet, skal du kontrollere lejet og udskifte det, hvis det er nødvendigt (må kun udføres af en kvalificeret servicetekniker).

d) Apparatet må ikke sprøites med en vandstråle eller nedsænkes i vand.

e) Der må ikke trænge vand ind i enheden gennem åbninger i enhedens kabinet.

f) Brug ikke skarpe og/eller metalgenstande til rengøring (f.eks. en stålbørste eller en metalspatel), da de kan beskadige apparatets overflademateriale.

Bortskaffelse af brugte enheder

Bortskaf ikke denne enhed i det kommunale affaldssystem. Aflever den på et genbrugs- og indsamlingssted for elektriske apparater. Tjek symbolet på produktet, brugsanvisningen og emballagen. Den plast, der bruges til at konstruere enheden, kan genbruges i overensstemmelse med deres mærkning. Ved at vælge at genbruge yder du et væsentligt bidrag til beskyttelsen af vores miljø.

Kontakt de lokale myndigheder for at få oplysninger om din lokale genbrugsstation.
