HQAIR25S - Uppvärmning MSW - Gratis bruksanvisning och manual

Produkttyp	Ultraliten energivinningsfläkt (VRE)
Modell	MSW-HQAIR25S
Matningsspänning	230 V~ / 50 Hz
Märkeffekt	350 W
Kapslingsklass	IPX2
Skyddsklass	I
Ljudnivå	63 dB
Luftflöde (3 hastigheter)	320 / 380 / 450 m³/h
Maximalt statiskt tryck	380 Pa
Anslutningsdiameter	∅ 146 mm
Mått (L x Djup x H)	620 x 850 x 270 mm
Vikt	24,4 kg
Täckningsområde	148 m²
Termiskt skydd	Ja
Typ av kärna	Energiåtervinning (ERV/HRV)
Filterunderhåll	Regelbunden rengöring med dammsugare, byte vid behov
Motorunderhåll	Årlig kontroll och rengöring av en fackman
Installation	Av en fackman, obligatorisk strömbrytare
Säkerhet	Använd inte med förbränningsapparater, undvik fuktiga eller korrosiva miljöer
Reparationsmöjlighet	Reservdelar finns via kundtjänst

Vanliga frågor - HQAIR25S MSW

Hur installerar man fläkten HQAIR25S?

Installationen måste utföras av en fackman. Apparaten monteras i taket med gängade stänger, brickor och muttrar. En jordfelsbrytare är obligatorisk för att undvika elektriska stötar. Följ säkerhetsavstånden och undvik fuktiga eller korrosiva miljöer.

Hur ofta måste filtren rengöras?

Filtren måste rengöras regelbundet, särskilt i en dammig miljö. Använd en dammsugare för att ta bort smuts. Regelbunden rengöring bibehåller luftflödet och minskar bullret.

Kan jag använda denna apparat i ett badrum?

Nej, apparaten får inte installeras i ett mycket fuktigt rum som ett badrum. Ånga kan orsaka brand eller elektrisk stöt. IPX2-klassen ger begränsat skydd mot stänk, men inte mot konstant fukt.

Vad gör man vid onormalt ljud?

Onormalt ljud kan indikera ett lagerproblem eller blockering. Stäng av strömmen, kontrollera roterande delar och rengör filtren. Om ljudet kvarstår, kontakta en kvalificerad tekniker för att byta lager.

Vilka är de tre tillgängliga ventilationshastigheterna?

Fläkten har tre luftflödeshastigheter: 320 m³/h, 380 m³/h och 450 m³/h. Du kan välja dem via den medföljande kontrollen.

Kan denna apparat användas med en panna eller kamin?

Nej, denna produkt kan inte användas för ventilation med öppna förbränningsapparater (element, pannor, kaminer). Detta kan orsaka brand- eller intoxikationsrisker.

Hur rengör man energivinningskärnan?

Kärnan (ERV/HRV) kräver vanligtvis inte frekvent rengöring. Vid nedsmutsning kan den dammsugas försiktigt. Undvik vatten och kemikalier. Se manualen för specifika instruktioner.

Vilken typ av kablag krävs?

Anslutningsschemat visar terminalerna: CTRL (styrenhet), OFF, 1, 2, -3. Ledningarna är färgkodade: vit (WH), svart (BK), brun (BN), blå (BU), grön (GN). Elinstallationen måste utföras av en fackman.

Kan jag installera apparaten i ett kök?

Det avråds att installera apparaten i ett kök, särskilt nära rök- och oljeångkällor. Filtren och kärnan kan snabbt täppas till och utgöra en brandrisk.

Hur kasserar man apparaten vid livslut?

Kasta inte apparaten i hushållssoporna. Lämna den på en insamlingsplats för elektriskt och elektroniskt avfall. Plastdelarna är återvinningsbara. Kontakta din kommun för information om lokala återvinningscentraler.

BRUKSANVISNING HQAIR25S MSW

För din bekvämlighet har denna bruksanvisning översatts med hjälp av maskinöversättning. Rimliga ansträngningar har gjorts för att tillhandahålla en korrekt översättning, men ingen automatiserad översättning är perfekt och är inte heller avsedd att ersätta mänskliga översättare. Den officiella bruksanvisningen är den engelska versionen. Eventuella avvikelser eller skillnader som kan ha uppstått i översättningen är inte bindande och har ingen rättslig verkan för efterlevnads- eller verkställighetsändamål. Om det uppstår frågor om huruvida informationen i användarhandboken är korrekt, hänvisar vi till den engelska versionen av innehållet, som är den officiella versionen.

Tekniska data

Parameterbeskrivning Parametervärde
Produktnamn		Ultratunn energiatåtervinningsfläkt
Modell		MSW-HQAIR15S	MSW-HQAIR25S	MSW-HQAIR10S
Nominell spänning [V~] / frekvens [Hz]		230 / 50
Nominell effekt [W]		250	350	150
Isolationsklass		I
IP-skyddsklassning		IPX2
Emitterat brus [dB]		65	63	60
Luftflöde [m ^3 /h]		210 / 300 / 350	320 / 380 / 450	160 / 175 / 210
Max tryck [Pa]		353	380	348
Inlopps-/utloppsstorlek [mm]		∅ 146	∅ 146	∅ 96
Mätt [bredd x djup x höjd; mm]		600 x 860 x 235	620 x 850 x 270	500 x 860 x 200
Vikt [kg]		23,6	24,4	18,7
Täckningsområde [m ^2 ]		120	148	70
Termiskt skydd		√
Värmeeffektivitet [%]	Kylningsbelastning	52	57,5	61
	Värmebelastning	78	68	65
Entalpieffektivitet [%]	Kylningsbelastning	60	58	60
	Värmebelastning	69,5	68	68

A. Luftfilter
B. Energiåtervinningsventilationskärna (ERV).
C. Luftfilter

D. Eldosa

E. Installationsfäste

Installera och använda

- Installationen ska utföras av en professionell servicepersonal. - Installera inte enheten på en plats med hög temperatur eller eld, eftersom det kan orsaka filtrets förvrängning och bränna ut motorn.

- Installera inte enheten i köket som har mycket rök. Filter och ERV/HRV-kärna är värdelösa så länge oljeångor fäster på det och kan lätt orsaka brand.

- Installera inte på en plats med hög luftfuktighet som badrum etc. Apparaten i kontakt med ånga kan orsaka brand och/eller elektrisk stöt.

• Installera inte apparaten i taket med otillräcklig styrka, alternativt räta ut fästytan före installationen.

• Installera inte på platser som har brännbar gas. Det kan orsaka brand.

• OBS! Denna produkt kan inte användas för ventilation med öppen brinnande apparater (värmare)!

- Installera inte enheten utomhus eller med luftintag nära maskinfabriken eller forskningsanläggningar. Undvik miljön som innehåller syror, alkalier, organiska lösningsmedel, färger, skadliga gaser eller frätande sammansättning av gaser. Det kan skada apparaterna eller orsaka brand.

• Installera inte luftintaget i köket.

- Om luftkanalen monteras lutad utanför kan det orsaka vattenläckage.

- För att förhindra kondens bör en förlängning installeras från utomhus till inomhus.

• Installera skydd av luftkanaler, inlopp och utlopp för att förhindra att små djur kommer in.

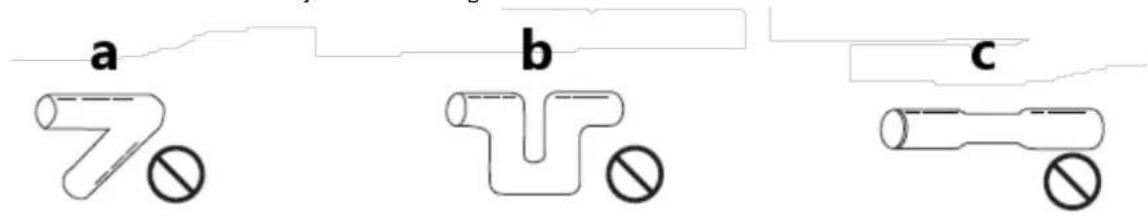

• Under installationen bör följande rörledningar undvikas:

a) Böja
b) Böj många gånger
c) Minskad diameter

• En strömbrytare bör installeras för att förhindra elektriska stötar eller kortslutningar.
  • Vänd inte om apparaten, den kan falla ner och orsaka skada.
• Efter avslutad installation gör en testkörning och kontrollera om något problem uppstår (blockering, begränsningar, onormalt ljud under arbetet).
• Apparaten styrs av den medföljande styrenheten med en ratt.

A. Skruvstänger
B. Brickor
C. Gummibricka
D. Skruvmutter
E. Dra åt allt ordentligt

Anslutningsschema

CTRL – styrenhet

WH - vit tråd

BK – svart tråd

BN - brun tråd

BU - blå tråd

GN – grön tråd

Underhåll

a) När ERV/HRV används under en längre tid kommer filtret att vara smutsigt och igensatt av damm, det kan minska luftvolymen, påverka ventilationen, öka ljudet. Rengör filtret med jämna mellanrum, särskilt i en fientlig miljö (ett högre antal damm).

Filterunderhåll:

• Lås upp den hängande kedjan under gör åtkomstpanelen uppåt

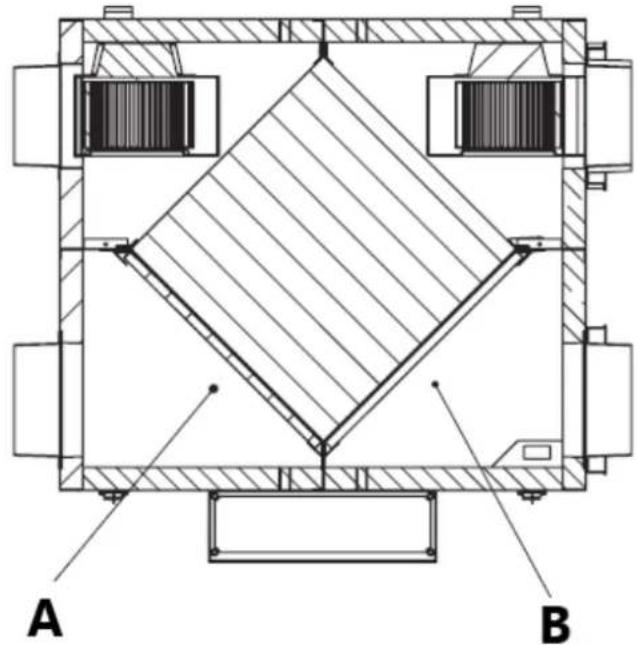

• Vänligen håll sidofiltret inomhus och abstrahera det horisontellt (A på bilden nedan).
• Använd en dammsugare för att suga bort smutsen och damm.
  • Installationen av sidofilter inomhus följer de omvända stegen.
• Håll i sidofiltret utomhus och abstrahera det horisontellt (B på bilden nedan)
• Använd ett vakuum för att suga bort smutsen och damm.
  • Installationen är i omvända steg, observera den markerade riktningen.

a) Kanalfläkten bör rengöras och kontrolleras årligen (ren motor; delar kan inte utsättas för fukt) för att den ska fungera säkert och förlänga dess livslängd.

b) Koppla av strömförsörjningen före något underhåll och vänta tills de roterande elementen stannar.

c) Om det finns ett onormalt ljud eller avsevärt minskad effektivitet, kontrollera lagret och byt ut det vid behov (endast av en kvalificerad servicetekniker).

d) Apparaten får inte sprutas med en vattenstråle eller sänkas ned i vatten.

e) Låt inte vatten tränga in i apparaten genom ventilationsöppningarna i apparatens hölje.

f) Använd inte vassa föremål och/eller metallföremål för rengöring (t.ex. en stålborste eller en metallspatel) eftersom de kan skada apparatens ytmaterial.

Kassera använda enheter

Släng inte apparaten i kommunala avfallssystem. Lämna den till en återvinnings- och insamlingsplats för elektriska och elektroniska apparater. Kontrollera symbolen på produkten, bruksanvisningen och förpackningen. Plasterna som använts för att konstruera apparaten kan återvinnas i överensstämmelse med deras märkning. Genom att välja att återvinna gör du en viktig insats för att skydda vår miljö.

Kontakta lokala myndigheter för information om din lokala återvinningsanläggning.
