ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ WMN4277SK SAMSUNG

Οδηγός εγκατάστασης στηρίγματος τοποθέτησης στον τοίχο τύπου ρύθμισης γωνίας και περιστροφής WMN4277SK

Εικόνα προϊόντος

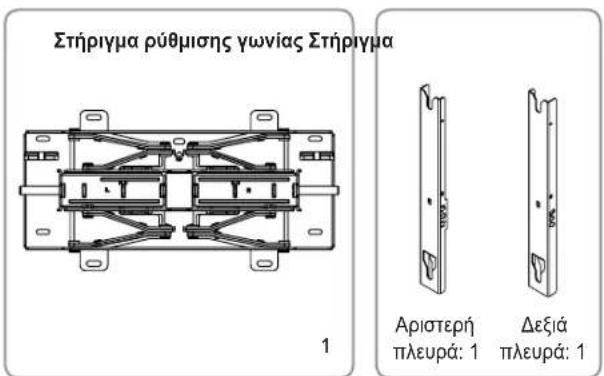

Περιεχόμενα συσκευασίας

* Χρησιμοποιήστε μόνο τα παρεχόμενα εξαρτήματα για την εγκατάσταση του στηρίγματος.

Στήριγμα ρύθμισης γωνίας Στήριγμα 1 Αριστερή πλευρά: 1 Δεξιά πλευρά: 1

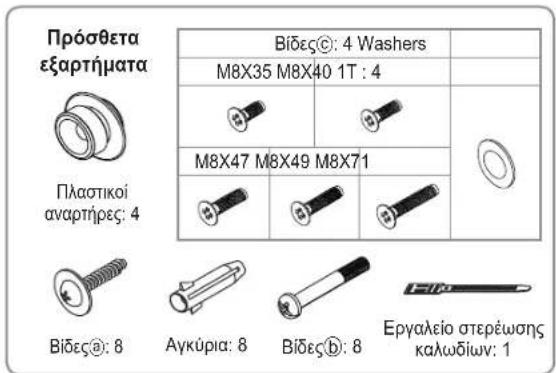

Прóσθετα εξαρτήματα Πλαστικοί αναρτήρες: 4 Bideç©: 4 Washers M8X35 M8X40 1T : 4 M8X47 M8X49 M8X71 Bideç®: 8 Aγκύρια: 8 Bideç®: 8 Εργαλείο στερέωσης καλωδίων: 1

Οδηγίες για την ασφάλεια

Φροντίστε να επικοινωνήσετε με ένα εξουσιοδοτημένο κέντρο σέρβις κατά την εγκατάσταση της τηλεόρασης.

Για να μετακινήσετε ή να αντικαταστήσετε το προϊόν μετά από την εγκατάσταση, επικοινωνήσετε με έναν εξειδικευμένο τεχνικό στην τοπική αντιπροσωπία.

Μη στηρίζεστε στο προϊόν και μην το χτυπάτε με δύναμη.

1. Φροντίστε να κρατήσετε το προϊόν μακριά από παιδιά. Αν χτυπήσουν στην άκρη του προϊόντος, μπορεί να υποστούν σοβαρό τραυματισμό στο κεφάλι.
2. Προσέχετε όταν ρυθμίζετε τη γωνία της τηλεόρασης ή την περιστρέφετε. Το προϊόν μπορεί να υποστεί ζημιά αν βρίσκεται πολύ κοντά στον τοϊχο και έρθει σε επαφή μαζί του. (Προσαρτήστα αφρώδες υλικό στις 4 γωνίες του προϊόντος για να αποφύγετε την πρόκληση ζημιάς στο προϊόν ή στον τοϊχο.)
3. Μην εγκαθιστάτε το προϊόν σε σημεία με υψηλή θερμοκρασία και υψηλή υγρασία. Αποφεύγετε να εγκαθιστάτε το προϊόν σε τοίχους που δεν μπορούν να αντέξουν το βάρος του.
4. Επειδή υπάρχει κίνδυνος ηλεκτροπληξίας, μην τοποθετείτε τα δάχτυλά σας μέσα στην οπή εγκατάστασης βάσης τηλεόρασης κατά την εγκατάσταση της τηλεόρασης.
5. Προτού ολοκληρώσετε την εγκατάσταση στον τοίχο, φροντίστε να καλύψετε την οπή εγκατάστασης βάσης τηλεόρασης με το κάλυμμα οπής που συνοδεύει την τηλεόραση.

Ελληνικά

Συναρμολόγηση του στηρίγματος τοποθέτησης στον τοίχο

1 Εγκαταστήστε στον τοίχο το στήριγμα ρύθμισης γωνίας, όπως φαίνεται στην εικόνα.

④ ② ① ③ ⑤ Bîda@ 5 téµáxia ⑥ ⑦ Bîda@ 2 téµáxia

Σφίξτε το στήριγμα ρύθμισης γωνίας χρησιμοποιώντας αγκύρια και βίδες④, με τη σειρά που υποδεικνύουν οι αριθμοί από ① έως ⑦.

Αν δεν μπορείτε να το εγκαταστήσετε στην περιοχή που έχετε επιλέξει, εγκαταστήσε το στο πλησιέστερο σημείο.

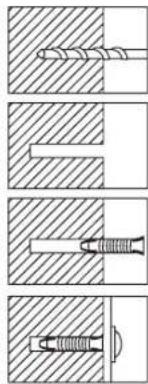

Πώς να σφίξετε τα αγκύρια ή τις βίδες®

Ανοίξτε μια οπή στον τοίχο με ένα τρυπάνι 6×50.

Καθαρίστε την οπή.

Εισαγάγετε το παρεχόμενο αγκύριο στην οπή.

Ευθυγραμμίστε το στήριγμα ρύθμισης γωνίας με τις οπές στον τοίχο και σφίξτε τις βίδες@.

* Χρησιμοποιήστε ένα τρυπάνι του απαιτούμενου μεγέθους όταν ανοίγετε μια οπή στον τοίχο. Φροντίστε να ακολουθήσετε τις οδηγίες εγκατάστασης για να αποφύγετε προβλήματα με την ασφάλεια.

Ελέγξε την αντοχή του τοίχου πριν από την εγκατάσταση. Αν ο τοίχος δεν είναι αρκετά γερός, ενισχύστε τον και εγκαταστήστε το στήριγμα.
Οι παρεχόμενες βίδες και τα αγκύρια προορίζονται για εγκατάσταση σε τοίχους από σκυρόδεμα.
Για τοίχους από γύψο, μάρμαρο ή χάλυβα, χρησιμοποιήστε τις κατάλληλες βίδες.

2 Στερεώστε σταθερά στον τοίχο την τηλεόραση.

Τραβήξτε προς τα εμπρός το στήριγμα για να το ξεδιπλώσετε.

Εισαγάγετε τα στηρίγματα στην αντίστοιχη περιοχή του στηρίγματος ρύθμισης γωνίας και σφίξτε τις 8 παρεχόμενες βίδες⑥.

(‘Iδια διαδικασία τόσο για την αριστερή όσο και για τη δεξιά πλευρά.)

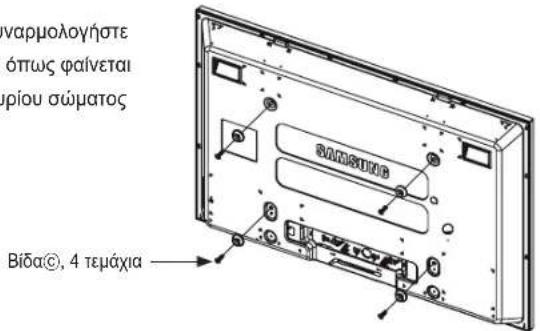

3 Αφαιρέστε τις βίδες από το κυρίως σώμα της τηλεόρασης, συναρμολογήστε τους 4 πλαστικούς αναρτήρες και τις βίδες© που παρέχονται όπως φαίνεται στην εικόνα και ασφαλίστε τα σταθερά στο πίσω μέρος του κυρίου σώματος της τηλεόρασης.

[Λεπτή, κανονική τηλεόραση] Χρησιμοποιήστε βίδες M8X35.

ναρμολογήστε όπως φαίνεται φρίου σώματος Bīda©, 4 τεμάχια

Εγκαταστήστε το προϊόν στο στήριγμα τοποθέτησης στον τοίχο. Φροντίστε να ελέγξετε την αριστερή και τη δεξιά πλευρά για να δείτε αν έχει στερεωθεί σωστά.
⚠️ Προσέχετε όταν εγκαθιστάτε το προϊόν ή προσαρμόζετε τη γωνία του, καθώς τα δάχτυλά σας μπορεί να πιαστούν στις οπές.
⚠️ Βεβαιωθείτε ότι το στήριγμα τοποθέτησης στον τοίχο είναι στερεωμένο σταθερά στον τοίχο. Τυχόν πτώση του προϊόντος ενδέχεται να προκαλέσει τραυματισμό.

1. Τραβήξε προς τα εμπρός το τμήμα στερέωσης του στηρίγματος τοποθέτησης στον τοίχο. Για την εγκατάσταση του προϊόντος στην αντίστοιχη περιοχή του στηρίγματος τοποθέτησης στον τοίχο απαιτούνται δύο άτομα.

Εγκαταστήστε την τηλεόραση στο στήριγμα τοποθέτησης στον τοίχο και περιστρέψτε τους 2 πείρους ασφαλείας στο επάνω μέρος για να τη στερεώσετε.

⚠️ Μπορείτε να διατηρήσετε την τηλεόραση Ισια, χρησιμοποιώντας το μοχλό ευθυγράμμισης ύψους.

[Λεπτή, κανονική τηλεόραση] [Μόνο εξαιρετικά λεπτή]

5 Για να συμμαζέψετε το καλώδιο ρεύματος και άλλα καλώδια περιφερειακού εξοπλισμού, δέστε μαζί τα καλώδια χρησιμοποιώντας το παρεχόμενο εργαλείο στερέωσης καλωδίων. Βεβαιωθείτε ότι τα καλώδια δεν θα λυθούν και δεν θα αποσπαστούν κατά την περιστροφή ή τη λειτουργία της τηλεόρασης.

* Εισαγάγετε τα καλώδια και τραβήξτε προς τα εμπρός το στήριγμα ρύθμισης γωνίας. Τακτοποιήστε τα καλώδια χρησιμοποιώντας την οπή, για να αποφύγετε παρεμπόδιση από τα καλώδια όταν περιστρέφετε την τηλεόραση.

Ελέγξτε τη λειτουργία 2 \~ 3 φορές και στερεώστε το πλαίσιο τοίχου αν λειτουργεί σωστά.

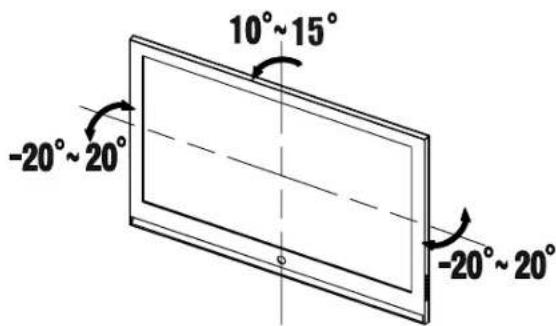

Ρύθμιση γωνίας στηρίγματος τοποθέτησης στον τοίχο

* Σε αυτό το προϊόν εφαρμόζεται ο μηχανισμός ομαλής κίνησης, για την ομαλή και βολική μετακίνηση του προϊόντος.
* Προσαρμόστε τη γωνία εγκατάστασης και, στη συνέχεια, τοποθετήστε την τηλεόραση κοντά στον τοίχο.

10°~15° -20°~20° -20°~20°

Μη ρυθμίζετε τη γωνία με δύναμη. Το προϊόν μπορεί να υποστεί ζημιά αν βρίσκεται πολύ κοντά στον τοίχο και έρθει σε επαφή μαζί του.

Κρατήστε την αριστερή και τη δεξιά πλευρά του προϊόντος όταν θέλετε να ρυθμίσετε την αριστερή και τη δεξιά γωνία. Κρατήστε το κεντρικό πάνω μέρος για να ρυθμίσετε την κάτω γωνία.

* Μπορείτε να ρυθμίσετε τη γωνία προς την αριστερή και τη δεξιά πλευρά μεταξύ -20° \~ 20°, ενώ προς την κάτω πλευρά σε γωνία 10° \~ 15°. Το εύρος ρύθμισης της γωνίας ενδέχεται να διαφέρει, ανάλογα με το μοντέλο.

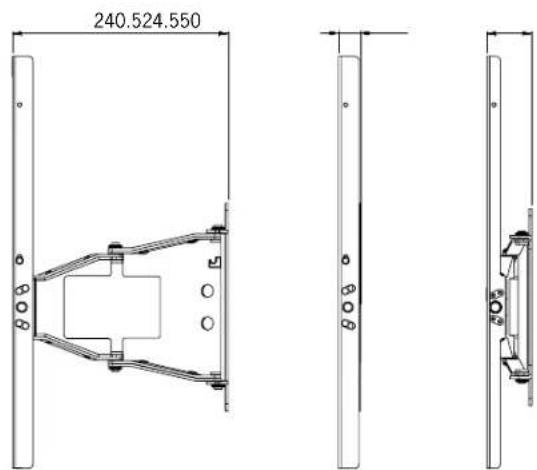

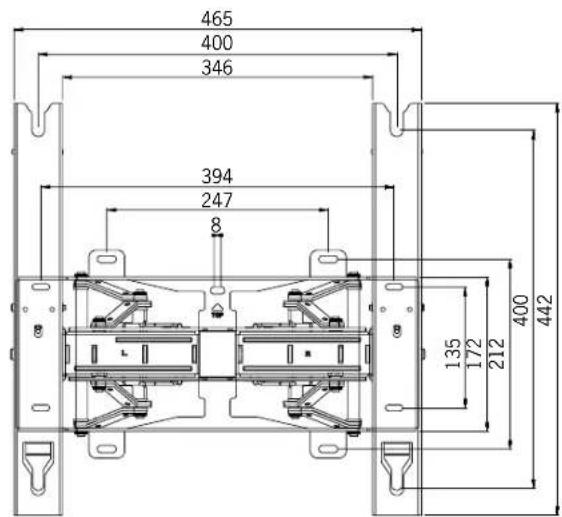

Προδιαγραφές προϊόντος

465 400 346 394 247 8 135 172 212 400 442

Πλάτος (mm) 465
Ύψος (mm) 442
Βάθος (mm) 24.5
Βάρος (Kg) 5.5
Πρότυπο VESA στηρίγματος 400 X 400

Οι πληροφορίες σε αυτό το έγγραφο υπόκεινται σε αλλαγές χωρίς ειδοποίηση.
