WMN4277SK - Supporto a parete SAMSUNG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Supporto da parete inclinabile e girevole
Marca	Samsung
Modello	WMN4277SK
Larghezza (mm)	465
Altezza (mm)	442
Profondità (mm)	24.5
Peso (kg)	5.5
Standard VESA	400 x 400 mm
Materiale	Acciaio
Colore	Nero
Inclinazione verso il basso	10° a 15°
Rotazione sinistra/destra	-20° a +20°
Tipo di montaggio	A parete, fissaggio su cemento, gesso, marmo o acciaio
Accessori inclusi	Viti, tasselli, fascetta, supporti in plastica, rondelle
Sicurezza	Non sospendere, installazione a due persone, verificare la solidità del muro
Manutenzione e pulizia	Panno morbido e asciutto, non utilizzare prodotti abrasivi
Riparabilità	Pezzi di ricambio non forniti, contattare il servizio di assistenza autorizzato
Garanzia	2 anni (soggetta ai termini e condizioni generali)
Utilizzo previsto	Supporto per TV Samsung e compatibili VESA 400x400

Domande frequenti - WMN4277SK SAMSUNG

Quale peso massimo può sopportare il supporto da parete WMN4277SK?

Il supporto da parete WMN4277SK è progettato per supportare un televisore con un peso massimo di 25 kg (verificato sul sito Samsung).

Il mio televisore ha uno standard VESA 200x200, posso usare questo supporto?

No, questo supporto è compatibile solo con lo standard VESA 400x400 mm. Per altri standard, utilizzare un adattatore o un supporto adatto.

Come installare il supporto su un muro in gesso?

Per un muro in gesso, utilizzare tasselli speciali per gesso (non forniti). Praticare dei fori, inserire i tasselli, quindi fissare il supporto con le viti adatte.

Posso regolare l'inclinazione una volta installato il televisore?

Sì, è possibile regolare l'inclinazione verso il basso da 10° a 15° e la rotazione sinistra/destra da -20° a +20° dopo l'installazione.

Cosa fare se le viti fornite non sono adatte al mio televisore?

Utilizzare le viti adatte allo spessore del televisore. Le viti M8 di diverse lunghezze (35, 40, 47, 49, 71 mm) sono fornite. Se necessario, acquistare viti M8 della lunghezza appropriata.

È necessario chiamare un professionista per l'installazione?

Si consiglia di chiamare un tecnico qualificato, specialmente se il muro non è in cemento o se il televisore è pesante. Un'installazione errata può causare cadute.

Come nascondere i cavi con questo supporto?

Utilizzare la fascetta fornita per fissare i cavi. Far passare i cavi attraverso il foro previsto sul retro del supporto per evitare che interferiscano con la rotazione.

Il supporto è compatibile con i televisori curvi?

Sì, il supporto può essere utilizzato con televisori curvi, a condizione che lo standard VESA sia 400x400 mm e che il peso non superi i 25 kg.

Come mantenere il supporto da parete?

Pulire regolarmente con un panno morbido e asciutto. Non utilizzare prodotti chimici o abrasivi che potrebbero danneggiare la finitura.

Il supporto può essere utilizzato per un monitor del computer?

Sì, se il monitor rispetta lo standard VESA 400x400 e pesa meno di 25 kg. Verificare la compatibilità delle viti.

MANUALE UTENTE WMN4277SK SAMSUNG

Guida all'installazione della staffa a parete per la rotazione e la regolazione dell'angolo di visione WMN4277SK

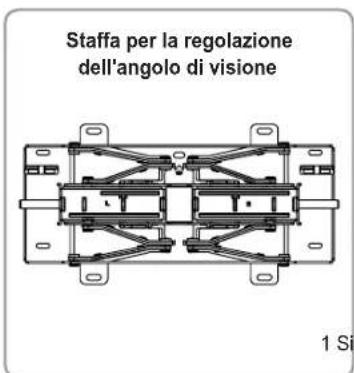

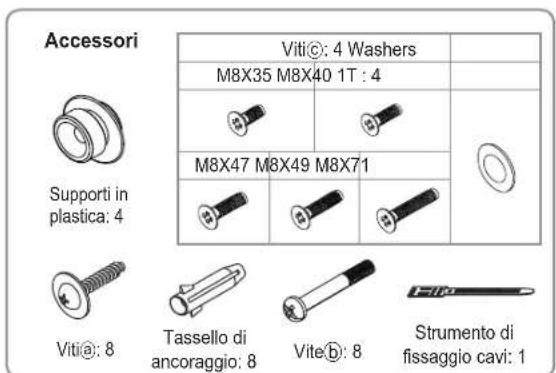

Immagine del prodotto

* Utilizzare solo i componenti forniti per l'installazione della staffa.

Istruzioni di sicurezza

Rivolgersi a un centro di assistenza autorizzato per l'installazione dell'apparecchio.

Contattare il rivenditore per richiedere l'uscita di un tecnico qualificato per spostare o sostituire il prodotto dopo l'installazione.

1. Tenere il prodotto lontano dalla portata dei bambini. Colpendo con la testa il bordo del prodotto è possibile riportare gravi lesioni.
2. Prestare attenzione durante la rotazione dell'apparecchio o la regolazione dell'angolo di visione. Se installato troppo vicino al muro, il prodotto potrebbe subire danni urtando la parete. (Fissare ai 4 angoli del prodotto delle protezioni in gomma per salvaguardare il prodotto e la parete da eventuali danni.)
3. Non installare il prodotto in un luogo soggetto ad alte temperature ed elevata umidità. Non installare il prodotto a una parete non sufficientemente solida da sopportarne il peso.
4. Poiché vi è il rischio di scosse elettriche, durante l'installazione non inserire le dita nel foro di installazione del piedistallo TV.
5. Prima di completare l'installazione a parete, coprire il foro di installazione del piedistallo TV con l'apposito coperchio fornito in dotazione.

Gruppo staffa a parete

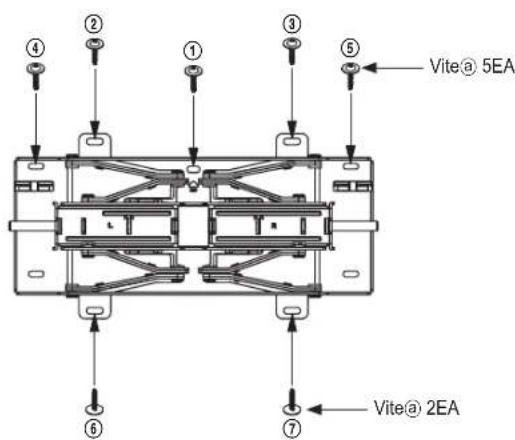

1 Installare a parete la staffa di regolazione dell'angolo di visione come mostrato in figura.

Serrare la staffa mediante tasselli e viti Ⓐ nell'ordine da ① a ⑦.

Se il prodotto non può essere installato nella posizione prevista, provare in una posizione limitrofa.

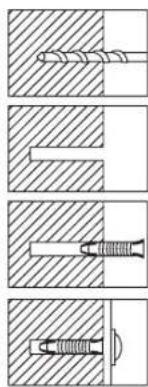

Istruzioni per il fissaggio di tasselli e viti ^a

Eseguire un foro nella parete con una punta 6X50.

Liberare il foro da eventuali detriti.

Inserire nel foro il tassello in dotazione.

Allineare la staffa rispetto ai fori nella parete e serrare le viti@.

* Utilizzare una punta di dimensione adeguata per forare la parete. Seguire le istruzioni di installazione per evitare problemi di sicurezza.

Verificare la solidità della parete prima di procedere all'installazione. Rafforzare la parete prima di installare la staffa, se la parete non è sufficientemente solida.
Le viti e i tasselli in dotazione sono adatti per il montaggio su pareti in cemento.
Per pareti in cartongesso, marmo o acciaio, utilizzare viti appropriate.

2 Fissare saldamente l'apparecchio alla parete.

Tirare in avanti la staffa per distenderla. Inserire la staffa nella posizione assegnata e serrare le 8 viti in dotazione®. (Identico per il lato destro e sinistro)

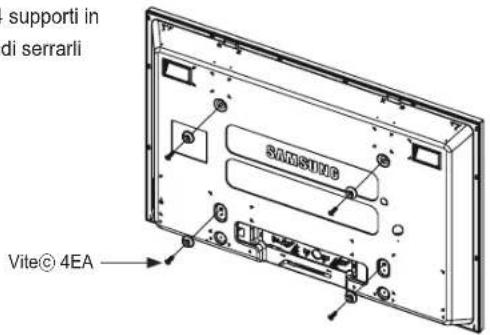

3 Rimuovere le viti dal corpo principale del televisore, assemblare i 4 supporti in plastica forniti in dotazione e le viti © come mostrato in figura, quindi serrarli sul retro del corpo principale del televisore.

[TV sottile, normale] Usare viti M8X35.

Montare il prodotto sulla staffa a parete. Verificare che il prodotto sia adeguatamente fissato sia a destra sia a sinistra.
Prestare attenzione durante l'installazione del prodotto o la regolazione dell'angolazione a non inserire le dita nei fori.
Verificare che la staffa sia fissata in modo sicuro alla parete. L'eventuale caduta del prodotto può causare danni.

4 Tirare in avanti la parte di fissaggio della staffa. Per installare il prodotto sulla staffa a parete sono necessarie due persone.

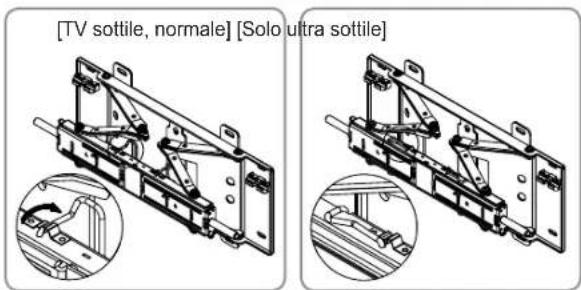

Installare il televisore sulla staffa e ruotare i 2 piedini di sicurezza sulla parte superiore per fissarlo.

E' possibile fissare l'altezza del televisore utilizzando l'apposito regolatore.

5 Avvolgere il cavo di alimentazione e gli altri cavi delle periferiche collegate utilizzando lo strumento di fissaggio fornito in dotazione.

Prestare attenzione affinché i cavi siano fissati insieme e non possano fuoriuscire durante la rotazione o l'uso del prodotto.

* Inserire i cavi e tirare in avanti la staffa. Disporre i cavi nel foro per evitare che possano interferire con la rotazione dell'apparecchio.

Verificarne il funzionamento 2 \~ 3 volte, quindi fissare la staffa a parete.

Regolazione dell'angolazione della staffa a parete

* La regolazione dell'inclinazione e dell'angolazione del prodotto è consentita da un meccanismo di spostamento lineare.
* Regolare l'angolo di installazione quindi posizionare il TV vicino alla parete.

Non forzare la regolazione dell'angolazione.

Se installato troppo vicino al muro, il prodotto potrebbe subire danni urtando la parete.

Per regolare l'angolazione sinistra e destra, sostenere il prodotto dai lati sinistro e destro.

Per regolare l'inclinazione verso il basso, sostenere il prodotto dalla parte centrale superiore.

* E' possibile regolare l'angolazione sinistra e destra con un'ampiezza compresa tra -20° \~ 20° e l'inclinazione tra 10° \~ 15°. L'ampiezza di regolazione varia in base al modello.

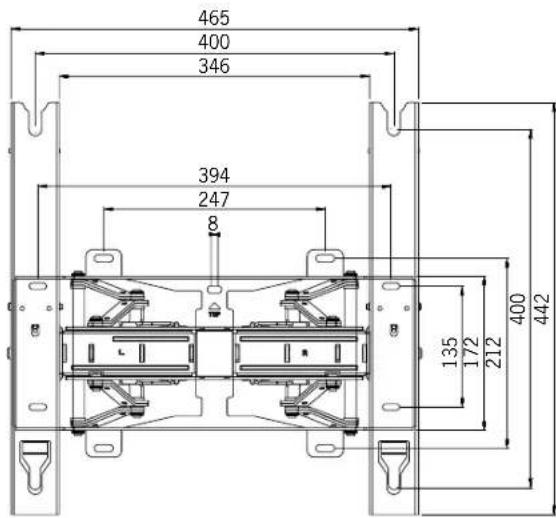

Specifiche del prodotto

Standard di prodotto

Larghezza (mm) 465
Altezza (mm) 442
Profondità (mm) 24.5
Peso (kg) 5.5
Staffa Standard VESA 400	X 400

Le informazioni contenute in questo documento sono soggette a modifica senza preavviso.
