MANUAL DE USUARIO WMN4277SK SAMSUNG

Guía de instalación del soporte de pared del tipo rotación con ajuste de ángulo

WMN4277SK

Imagen del producto

* En la instalación del soporte use solo los componentes suministrados.

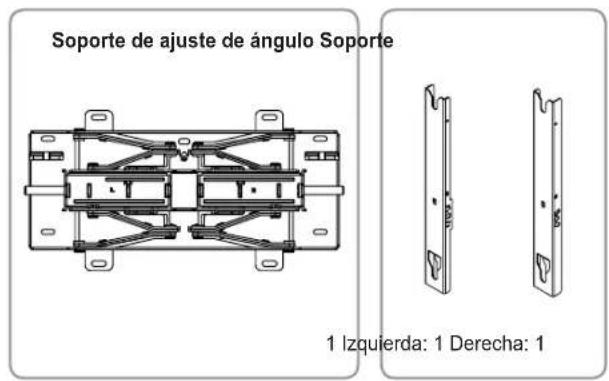

Soporte de ajuste de ángulo Soporte 1 Izquierda: 1 Derecha: 1

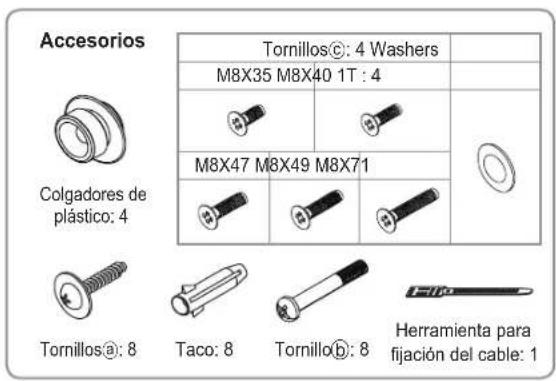

Accesorios Tornillos®: 4 Washers M8X35 M8X40 1T : 4 Colgadores de plástico: 4 M8X47 M8X49 M8X71 Tornillos®: 8 Taco: 8 Tornillo®: 8 Herramienta para fijación del cable: 1

Instrucciones de seguridad

Para instalar el equipo póngase en contacto con un centro de servicio autorizado.

Para trasladar o reemplazar el producto después de la instalación, póngase en contacto con un técnico cualificado de acuerdo con el distribuidor.

No se cuelgue del producto y evite que reciba impactos bruscos.

1. Mantenga a los niños alejados del producto. Pueden golpearse con los cantos del aparato y producirse heridas graves en la cabeza.
2. Tenga cuidado cuando ajuste el ángulo o haga girar el aparato. El producto se podría dañar si se halla muy próximo a la pared.
3. Mantenga a los niños alejados del producto. Pueden golpearse con los cantos del aparato y producirse heridas graves en la cabeza.
4. Tenga cuidado cuando ajuste el ángulo o haga girar el aparato. El producto se podría dañar si se halla muy próximo a la pared.
   (Para evitar daños al producto o en la pared coloque elementos protectores en las cuatro esquinas del producto.)
5. No instale el producto en un lugar con altas temperaturas y humedad elevada. No instale el producto en una pared que no pueda sostener su peso.
6. Dado el riesgo de descarga eléctrica existente, no introduzca los dedos en el orificio de instalación del soporte durante la instalación del televisor.
7. Antes de finalizar la instalación en la pared, cubra el orificio de instalación del soporte del televisor con la tapa suministrada con el televisor.

Montaje del soporte mural

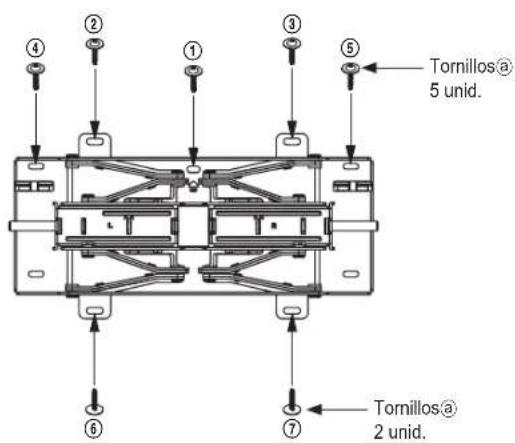

1 Instale el soporte de ajuste de ángulo en la pared como se muestra en la ilustración.

Tornillos® 5 unid. Tornillos® 2 unid.

Asegure el soporte de ajuste de ángulo con los anclajes y los tornillos @ ordenadamente de ① a ⑦.

Si no lo puede instalar en la zona asignada, instálelo en una zona los más próxima posible.

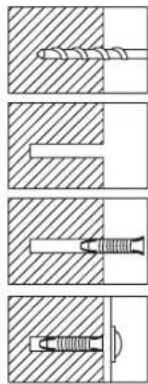

Cómo fijar los tacos o los tornillos ⓐ

Practique un orificio en la pared con una broca de 6X50.

Limpie el orificio.

Inserte el taco suministrado en el orificio.

Haga coincidir el soporte de ajuste de ángulo con los orificios de la pared y apriete los tornillos (a).

* Para practicar un orificio en la pared debe utilizar una broca del tamaño adecuado. Para evitar problemas de seguridad siga las instrucciones de instalación.

Compruebe la solidez de la pared antes de la instalación. Refuerce la pared antes de instalar el soporte si no es lo suficientemente sólida.
Los tacos y tornillos suministrados son especiales para la instalación en paredes de cemento.
En paredes de yeso, mármol o acero, use los tornillos adecuados.

2 Asegure el equipo a la pared. Tire del soporte hacia adelante y desplieguelo. Inserte el soporte en la zona asignada del soporte de ajuste de ángulo y apriete los 8 tornillos ⑥ suministrados. (Por ambos lados, derecho e izquierdo)

3 Retire los tornillos del cuerpo principal del televisor, monte los 4 colgadores de plástico y los tornillos © suministrados, como se muestra en la ilustración, y asegúrelos firmemente en la parte posterior del cuerpo principal del televisor.

[TV delgado, normal] Utilice tornillos M8X35.

os 4 colgadores de la ilustración, y pal del televisor. SAMSUNG Tornillos© 4 unid.

Monte el producto en el soporte de pared. Compruebe que los laterales derecho e izquierdo estén adecuadamente fijados.
Cuando instale el producto o ajuste el ángulo, tenga cuidado de no atraparse los dedos en los orificios.
Compruebe que el soporte esté bien sujeto en la pared. Su caída podría causar daños físicos.

1. Tire hacia adelante la pieza de fijación del soporte de pared. Se necesitan dos personas para instalar el producto en el área asignada del soporte de la pared.

Instale el aparato de televisión en el soporte de la pared y gire las 2 patillas de seguridad de la parte superior para asegurar el equipo.

Puede mantener el nivel del televisor con el nivelador de altura.

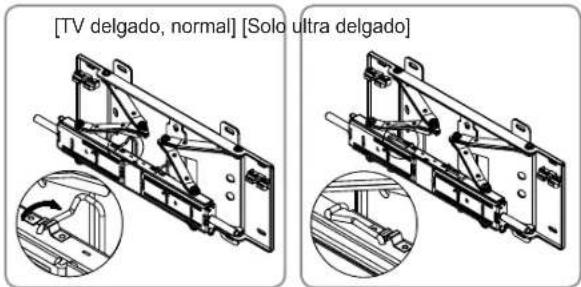

[TV delgado, normal] [Solo ultra delgado]

5 Para manejar el cable de alimentación y los cables de los dispositivos periféricos, agrúpelos mediante la herramienta de fijación de cables suministrada.

Después de girar o instalar el producto, asegúrese de que los cables no queden sueltos ni cuelguen.

* Inserte los cables y tire hacia adelante el soporte de ajuste de ángulo.

Ordene los cables en el orificio para evitar interferencias entre los cables al girar el aparato.

Compruebe dos o tres veces el funcionamiento antes de fijar la moldura a la pared.

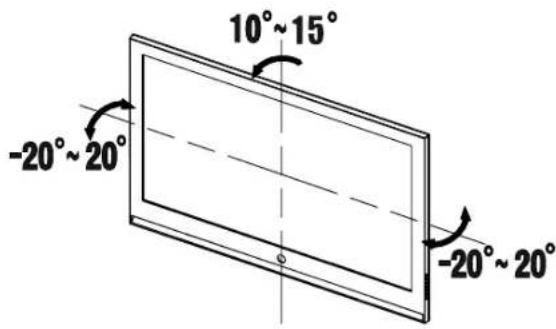

Ajuste del ángulo del soporte de pared

* Este producto consta de un mecanismo de movimiento suave que permite moverlo según convenga.
* Ajuste el ángulo de instalación y después instale el televisor cerca de la pared.

10°~15° -20°~20° -20°~20°

No fuerce el equipo para ajustar el ángulo.

El producto se podría dañar si se halla muy próximo a la pared.

Sostenga el producto por los laterales derecho e izquierdo cuando desee ajustar el ángulo derecho e izquierdo.

Sosténgalo por el centro para ajustar el ángulo inferior.

* Puede ajustar el ángulo a izquierda y derecha entre -20° y 20°, y hacia abajo hasta 10° \~ 15°.

Según el modelo el ángulo ajustable puede variar.

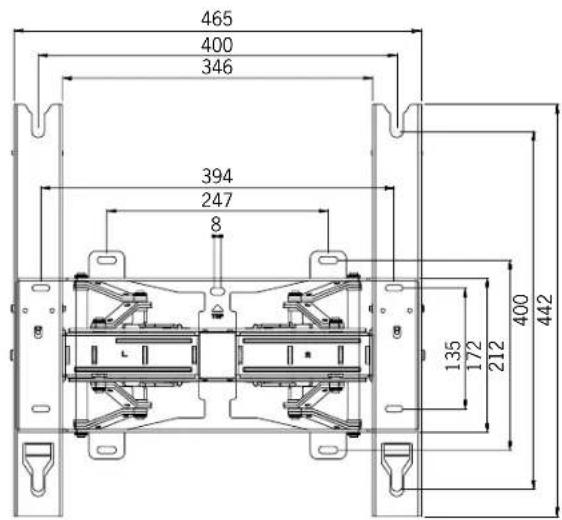

Especificaciones del producto

465 400 346 394 247 8 135 172 212 400 442

Medidas y peso del producto

Anchura (mm) 465
Altura (mm) 442
Profundidad (mm) 24.5
Peso (kg) 5.5
Soporte VESA estándar 400 x 400

La información de este documento está sujeta a cambios sin previo aviso.
