GEBRUIKSAANWIJZING WMN4277SK SAMSUNG

Installatiehandleiding voor muurbevestigingsbeugel die gedraaid en in hoek aangepast kan worden WMN4277SK

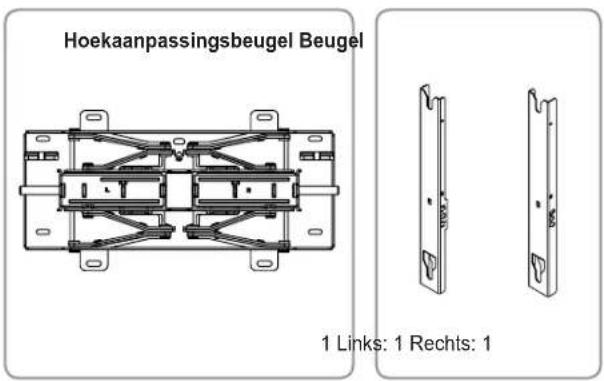

Afbeelding van product

* Gebruik alleen de bijgeleverde onderdelen voor de installatie van de beugel.

Veiligheidsvoorschriften

Neem contact op met een erkend servicecentrum bij het installeren van de set.

Neem bij uw leverancier contact op met een gekwalificeerde monteur voor het verplaatsen of vervangen van het product na de installatie.

Niet aan het product hangen of ertegenaan stoten.

1. Houd het product buiten het bereik van kinderen. Wanneer zij zich aan de rand van het product stoten, kan dit ernstig hoofdletsel tot gevolg hebben.
2. Wees voorzichtig bij het instellen van de hoek of het draaien van de set. Het apparaat kan beschadigd raken wanneer het de muur raakt.
3. Houd het product buiten het bereik van kinderen. Wanneer zij zich aan de rand van het product stoten, kan dit ernstig hoofdletsel tot gevolg hebben.
4. Wees voorzichtig bij het instellen van de hoek of het draaien van de set. Het apparaat kan beschadigd raken wanneer het de muur raakt.
   (Bevestig sponzen op de 4 hoeken van het apparaat om schade aan het apparaat of de muur te voorkomen.)
5. Installeer het product niet op een plek met hoge temperaturen en een hoge luchtvochtigheidsgraad. Installeer het apparaat niet aan een muur die het gewicht niet kan dragen.
6. Steek uw vingers niet in de installatieopening van de tv-standaard terwijl u de tv installeert, aangezien dit elektrische schokken kan veroorzaken.
7. Dek de installatieopening van de tv-standaard af met het afdekklepje dat bij de tv is geleverd alvorens het apparaat aan de muur te installeren.

Nederlands

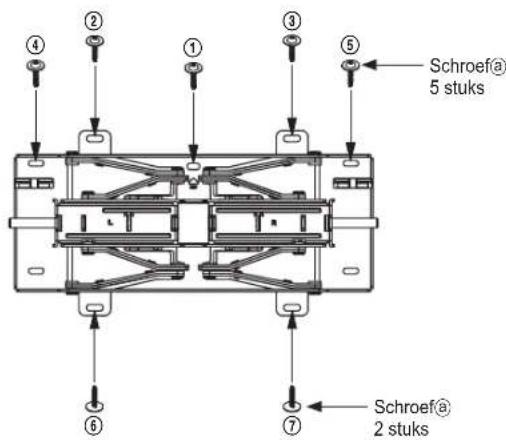

1 Monteer de hoek aanpassingsbeugel aan de muur zoals in de afbeelding wordt weergegeven.

Schroef@ 5 stuks Schroef@ 2 stuks

Bevestig de hoek aanpassingsbeugel met de pluggen en schroeven®, in de juiste volgorde van ① tot en met ⑦. Als de beugel niet op de aangewezen plek kan worden bevestigd, kiest u de dichtstbijzijnde plek.

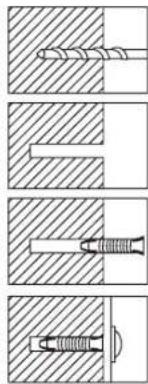

Pluggen en schroeven bevestigen®

Boor een gat in de muur met een boor 6X50.

Maak het gat schoon.

Stop de bijgeleverde plug in het gat.

Lijn de hoekaanpassingsbeugel uit met de gaten in de muur en draai de schroeven @ vast.

* Gebruik een boor met de vereiste dikte wanneer u een gat in de muur boort. Volg altijd de installatieaanwijzingen om veiligheidsproblemen te voorkomen.

▲ Controleer de stevigheid van de muur voordat u begint met de montage. Verstevig eerst de muur en monteer dan pas de beugel als de muur niet stevig genoeg is.
De bijgeleverde schroeven en pluggen zijn bedoeld voor bevestiging aan een betonnen muur.
Gebruik geschikte schroeven voor bevestiging aan gips, marmer of staal.

2 Bevestig de set stevig aan de muur. Trek de beugel naar voren en klap deze uit. Plaats de beugel op de aangewezen plek op de hoekaanpassingsbeugel en draai deze vast met de 8 bijgeleverde schroeven®. (Geldt voor zowel links als rechts.)

3 Verwijder de schroeven uit de hoofdunit van de tv, monteer de 4 bijgeleverde kunststof dragers en schroeven© zoals in de afbeelding wordt weergegeven en bevestig deze stevig in de achterkant van de hoofdunit van de tv.

[Dun, normale tv] Gebruik M8X35-schroeven.

e 4 bijgeleverde dt weergegeven n de tv. SAMSUNG Schroef© 4 stuks

Bevestig het apparaat op de muurbeugel. Controleer of alles goed vastzit aan zowel de linker- als de rechterkant.
Wees voorzichtig dat uw vingers niet beklemd raken in de gaten bij het installeren van het apparaat of het aanpassen van de hoek.
Controleer of de muurbeugel stevig aan de muur is bevestigd. Als het apparaat valt, kan dit lichamelijke schade veroorzaken.

4 Trek de muurbeugel naar voren. Twee personen zijn nodig om het apparaat op de juiste plek op de muurbeugel te installeren.

⚠ Installeer de tv op de muurbeugel en klap de 2 veiligheidsklemmen aan de bovenkant om, om het geheel te verankeren.

U kunt de tv recht neerzetten met de waterpasfunctie.

[Dun, normale tv] [Alleen ultradun]

5 Bind de stroomkabel en de overige kabels van de randapparatuur vast met de bijgeleverde kabelbinder. Controleer of de kabels niet losraken wanneer het apparaat wordt gedraaid of bediend.

* Bevestig de kabels en trek de hoek aanpassingsbeugel naar voren.

Bevestig de kabels in de daarvoor bestemde opening om te voorkomen dat ze in de weg zitten bij het draaien van de set.

Probeer het 2-3 keer uit en maak alles goed vast wanneer het werkt zoals het hoort.

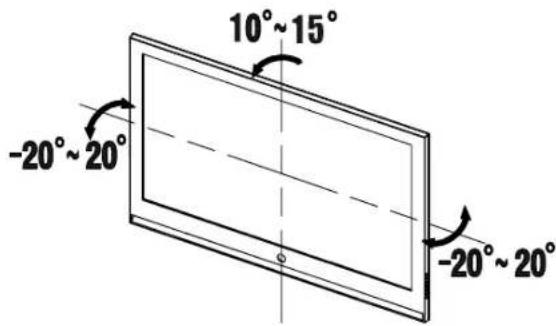

Aanpassing van de hoek van de muurbeugel

* Het soepel bewegend mechanisme zorgt ervoor dat het product soepel en gemakkelijk beweegt.
* Pas de installatiehoek aan en plaats de tv dicht tegen de muur.

10°~15° -20°~20° -20°~20°

Pas de hoek niet met geweld aan. Het apparaat kan

beschadigd raken wanneer het de muur raakt.

Houd het scherm aan de zijkanten vast wanneer u de hoek naar links en rechts wilt aanpassen.

Houd de bovenkant in het midden vast wanneer u de hoek naar boven en beneden wilt aanpassen.

* U kunt de hoek naar links en naar rechts aanpassen tussen -20° en 20°, en naar beneden naar 10°-15°.

De aanpasbare hoek kan verschillen afhankelijk van het model.

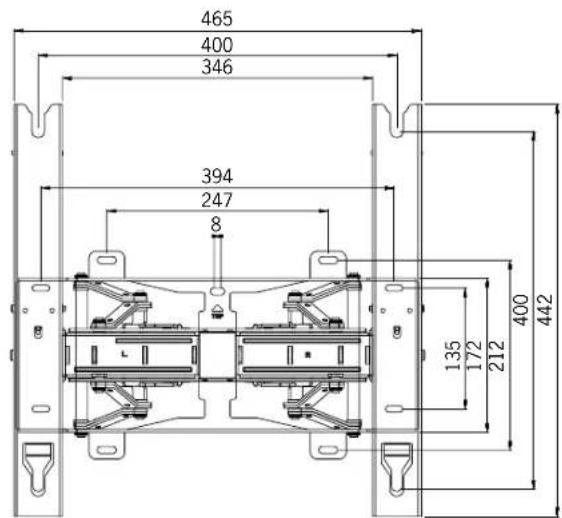

Productspecificaties

465 400 346 394 247 8 135 172 212 400 442

De informatie in dit document kan zonder kennisgeving worden gewijzigd.
