| Typ produktu | Naklápěcí a otočný nástěnný držák |
| Značka | Samsung |
| Model | WMN4277SK |
| Šířka (mm) | 465 |
| Výška (mm) | 442 |
| Hloubka (mm) | 24.5 |
| Hmotnost (kg) | 5.5 |
| Norma VESA | 400 x 400 mm |
| Materiál | Ocel |
| Barva | Černá |
| Náklon dolů | 10° až 15° |
| Otáčení vlevo/vpravo | -20° až +20° |
| Typ montáže | Nástěnná, upevnění na beton, sádru, mramor nebo ocel |
| Příslušenství v balení | Šrouby, hmoždinky, stahovací pásek, plastové podpěry, podložky |
| Bezpečnost | Nezavěšovat, instalaci provádět dvě osoby, zkontrolovat pevnost zdi |
| Údržba a čištění | Měkký suchý hadřík, nepoužívat abrazivní prostředky |
| Opravitelnost | Náhradní díly nejsou součástí dodávky, kontaktujte autorizovaný servis |
| Záruka | 2 roky (v souladu s obchodními podmínkami) |
| Určení | Držák pro televizory Samsung a kompatibilní s VESA 400x400 |
Často kladené otázky - WMN4277SK SAMSUNG
Dotazy uživatelů ohledně WMN4277SK SAMSUNG
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Nástěnný držák ve formátu PDF zdarma! Najděte svůj návod WMN4277SK - SAMSUNG a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. WMN4277SK značky SAMSUNG.
NÁVOD K OBSLUZE WMN4277SK SAMSUNG
Příručka k instalaci držáku pro montáž na zed's možností nastavení úhlu a otáčení WMN4277SK

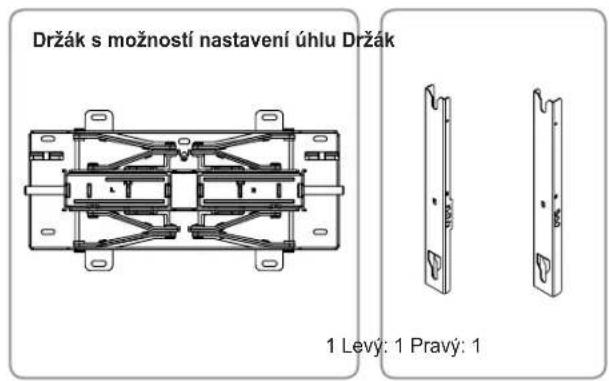

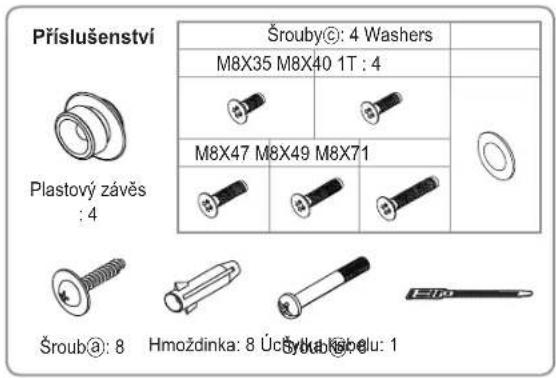

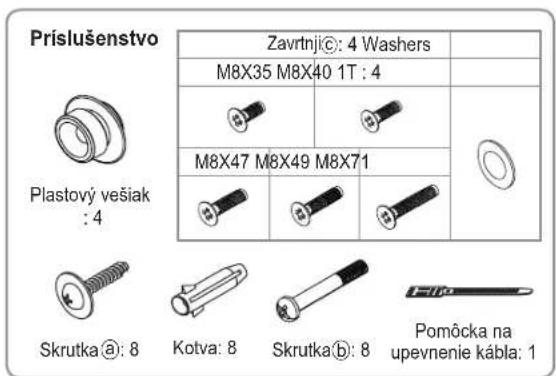

Obrázek výrobku
* Pro instalaci konzoly použijte pouze dodané součásti.

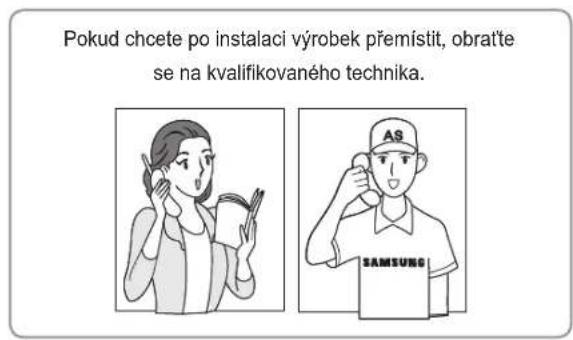

Bezpečnostní pokyny
Při instalaci výrobku kontaktujte autorizované servisní středisko.

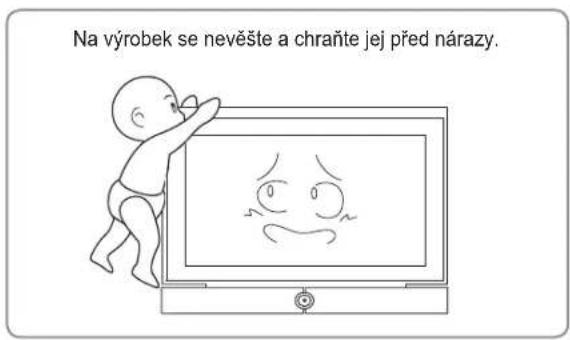

- Výrobek nesmi být umístěn v dosahu dětí. Náraz hlavou do hrany výrobku může způsobit vážné zranění.
- Při otáčení nebo nastavování úhlu výrobku dbejte opatnosti. Pokud je výrobek umístěn příliš blízko zdi, může při kontaktu se zdí dojít k jeho poškození. (na všechny 4 rohy výrobku umístěte pěnový materiál, aby při kontaktu se zdí nedošlo k poškození)
- Neinstalujte výrobek na místa s vysokou teplotou a vlhkosti. Neinstalujte výrobek na zed, která jej zjevně neunese.
- Protože existuje riziko úrazu elektrickým proudem, nestrkejte pri instalaci televizoru prsty do instalačního otvoru stojanu televizoru.
- Před instalací televizoru na zed zakryjte instalační otvor stojanu televizoru krytkou otvoru dodávanou s televizorem.
Čeština
Montáž držáku na zed'

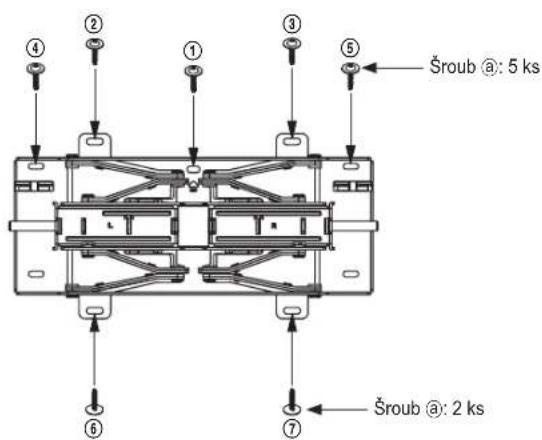

1 Držák na zed's možností nastavení úhlu nainstalujte podle obrázku.
Přichytte držák s možností nastavení úhlu pomocí hmoždinek a utažením šroubů ⑨ v pořadí od ① do ⑦.
Pokud výrobek není možné nainstalovat na stanovené místo, nainstalujte jej na nejbližší možné místo.

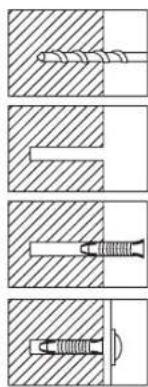

Způsob montáže hmoždinek a utažení šroubů ⓐ
Vrtákem 6X50 vyvrtejte do zdi otvor.
Otvor vyčistěte.
Do otvoru vložte dodanou hmoždinku.
Přiložte držák k otvorům ve zdi a dotáhněte šrouby ⓐ.
* Při vyvrtávání otvorů do zdi použijte vrták příslušné velikosti. Aby byla zajištěna bezpečnost instalace, postupujte vždy podle pokynů.
Před zahájením montáže ověřte pevnost zdi. Pokud zed' není dostatečně pevná, je nutné ji zesílit.
Dodané šrouby a hmoždinky jsou určeny pro instalace do betonových zdí.
Pro zdi ze sádrokartonu, mramoru nebo oceli použijte vhodné šrouby.
2 Pevně přípevněte výrobek na zed. Vytáhněte držák dopředu a rozložte ho. Nasadře držák na příslušné místo držáku s možností nastavení úhlu a dotáhněte 8 dodaných šroubů (b). (stejný postup pro levou i pravou stranu)

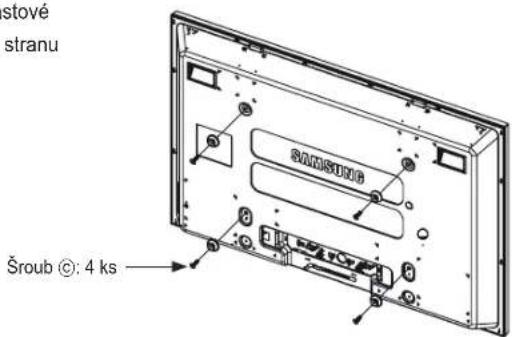

3 Vyšroubujte šrouby z panelu televizoru, sestavte 4 přiložené plastové závěsy a šrouby © podle nákresu a pevně je utáhněte na zadní stranu panelu televizoru.
[tenký, běžný televizor] Použijte šrouby M8X35.
⚠ Upevněte výrobek do držáku na zed. Zkontrolujte na levé i pravé straně, zda je výrobek řádně upevněn.
Při instalaci výrobku a při nastavování úhlu dávejte pozor na prsty, mohly by se zachytit v otvorech.
Ověřte, že je držák na zed' pevně přichycen ke zdi. Při pádu výrobku může dojít k jeho fyzickému poškození.
4 Vytáhněte upevňovací část držáku na zed' dopředu. K nasazení výrobku na příslušné místo v držáku na zed' jsou třeba dva lidé.

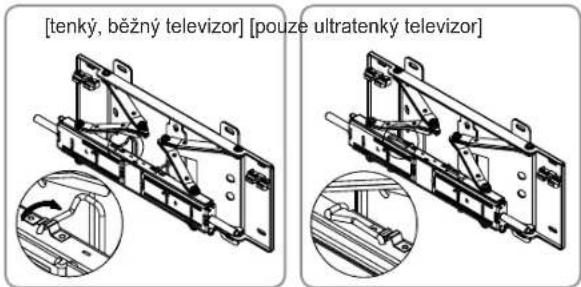

Nainstalujte televizor do držáku na zed' a otočením 2 pojistných zarážek v horní části jej upevněte.
Televizor můžete vyrovnat pomocí vyrovnávání výšky.
![[tenký, běžný televizor] [pouze ultratenký televizor]](/content/2026/04/686535/images/25f05583af6eac40ad7981f414d7d3a085935b2ff0318a3cd0a41415e531cae5.jpg)
5 Napájecí kabel a další kabely periferního příslušenství uchyťte pomocí dodávané kabelové úchytky. Zkontrolujte, zda se kabely při otáčení televizoru nebo manipulaci s ním nevyvlékají.
* Vložte kabely a vytáhněte držák s možností nastavení úhlu dopředu. Vložte kabely do úchytky, aby při otáčení přístroje nedošlo ke křížení kabelů. Zkontrolujte 2x až 3x funkčnost přístroje; pokud je vše v pořádku, připevněte lištu.
Nastavení úhlu držáku na zed'
* Tento výrobek je vybaven mechanismem pro snadné otáčení.
* Upravte úhel montáže a pak upevněte televizor blízko ke stěně.
Nepokoušejte se nastavovat úhel silou. Pokud je výrobek umístěn příliš blízko zdi, může při kontaktu se zdí dojít k jeho poškození.
Pokud chcete otočit přístroj doleva nebo doprava, uchopte levý a pravý okraj.
Pokud chcete natočit přístroj dolů, uchopte horní okraj.
* Úhel doleva a doprava můžete nastavit v rozmezi od -20° do 20°, úhel dolů od 10° do 15°. Velikost možného nastavení úhlu se může v závislosti na modelu lišit.

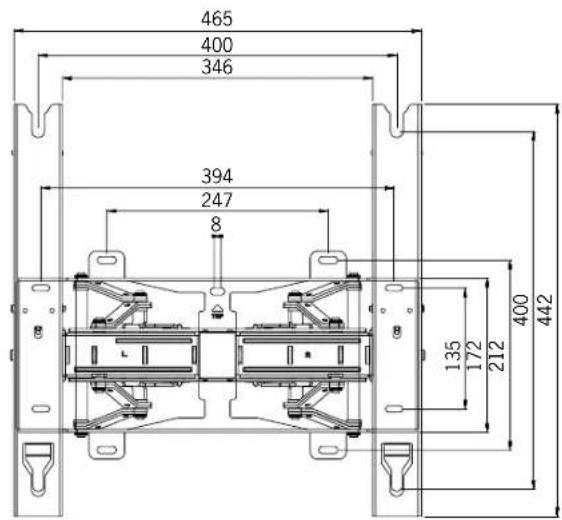

Technické údaje
| Šířka (mm) 465 | |
| Výška (mm) 442 | |
| Hloubka (mm) 24.5 | |
| Hmotnost (kg) 5.5 | |
| Standard držáku VESA 400 x 400 | |
Informace v tomto dokumentu se mohou změnit bez předchozího upozornění.
Bezpečnostné pokyny
Do steny vyvrtajte otvor pomocou vrtáka vel'kosti 6X50.
Otvor vyčistite.
Do otvoru zasuňte dodanú kotvu.
[Tenký, bežný televízor] [Iba ultra tenký model]
Ked' chcete nastavit' lavý a pravý uhol, držte l'avú a pravú stranu produktu.
Podržte horný stred, aby ste nastavili uhol nadol.
Technické údaje produktu
