KÄYTTÖOHJE WMN4277SK SAMSUNG

Kulmansäätötelineen ja kierrettävän seinätelineen asennusopas

WMN4277SK

Tuotteen kuva

* Käytä telineen asentamiseen vain sen mukana toimitettuja osia.

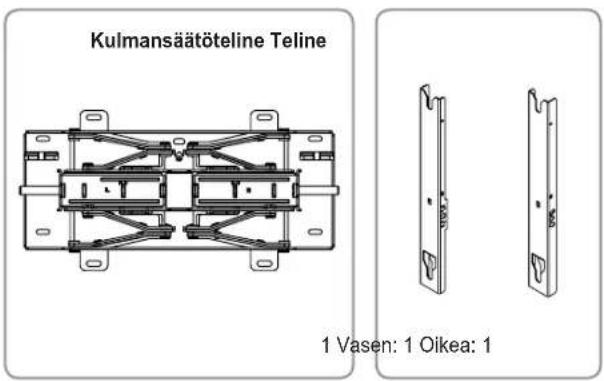

Kulmansäätöteline Teline 1 Vasen: 1 Oikea: 1

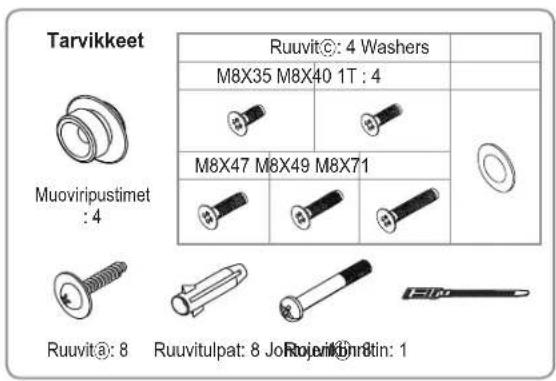

Tarvikkeet M8X35 M8X40 1T : 4 M8X47 M8X49 M8X71 Ruuvit®: 4 Washers Muoviripustimet : 4 Ruuvit®: 8 Ruuvitulpat: 8 Joerivin@n#tin: 1

Turvallisuusohjeet

Ota yhteyttä valtuutettuun huoltoliikkeeseen laitetta asennettaessa.

Jos laitetta täytyy sen asentamisen jälkeen siirtää, ota yhteyttä lähimmän jälleenmyyjän suosittelemaan ammattiasentajaan.

Älä ripusta laitetta mihinkään ja suojaa sitä iskuilta.

1. Pidä tämä tuote poissa lasten ulottuvilta. Sen reuna voi aiheuttaa vakavia vammoja, jos lapsi lyö päänsä siihen.
2. Ole varovainen, kun säädät kulmaa tai kierrät laitetta. Laite voi vaurioitua, jos se pääsee osumaan seinään.
3. Pidä tämä tuote poissa lasten ulottuvilta. Sen reuna voi alheuttaa vakavia vammoja, jos lapsi lyö päänsä siihen.
4. Ole varovainen, kun säädät kulmaa tai kierrät lailetta. Laite voi vaurioitua, jos se pääsee osumaan seinään.
   (Kiinnitä pehmusteet laitteen jokaiseen neljään kulmaan, jottei laite tai seinä vaurioituisi.)
5. Älä asenna laitetta liian kuumaan tai kosteaan paikkaan. Älä asenna laitetta sellaiseen seinään, joka ei kestä laitteen painoa.
6. Älä työnnä sormiasi television jalustanasennusaukkoon television asentamisen aikana, sillä voit saada sähköiskun.
7. Aseta television mukana toimitettu suojus television jalustanasennusaukkoon ennen laitteen asentamista seinälle.

Seinätelineen asentaminen

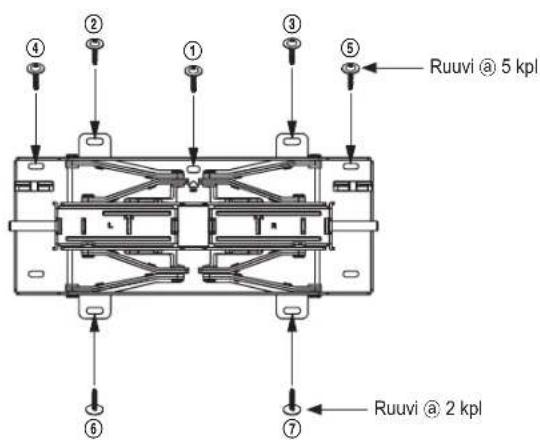

1 Asenna kulmansäätöteline seinään kuvan osoittamalla tavalla.

④ ② ① ③ ⑤ Ruuvi @ 5 kpl ⑥ ⑦ Ruuvi @ 2 kpl

Kiristä kulmansäätöteline ruuvitulppia ja ruuveja ⓐ käyttäen, järjestyksessä ①–⑦.

Jos tätä ei voi tehdä asennuspaikalla, tee se mahdollisimman lähellä sitä.

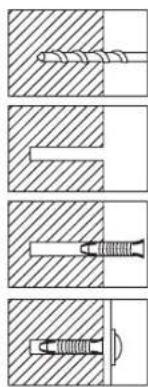

Ruvitulppien ja ruuvien ⓐ kiinnittäminen

Tee seinään reikä 6X50-poranterällä.

Puhdista reikä.

Aseta reikään telineen mukana toimitettu ruuvitulppa.

Kohdista kulmansäätöteline seinässä oleviin reikiin ja kiristä ruuvit ⓐ.

* Tee reikä seinään oikeankokoisella poranterällä.

Noudata asennusohjeita, jottei turvallisuutesi vaarantuisi.

Varmista seinän kantavuus ennen asennusta. Jos seinä ei ole riittävän kestävä, vahvista sitä ja asenna teline vasta sen jälkeen.
Telineen mukana toimitetut ruuvit ja ruuvitulpat on tarkoitettu betoniseinään asentamista varten.
Jos seinä on kipsinen, marmorinen tai teräksinen, käytä niille tarkoitettuja ruuveja.

2 Kiinnitä laite tukevasti seinään. Avaa teline vetämällä sitä eteenpäin. Aseta teline kulmansäätötelineen merkitylle alueelle ja kiristä telineen mukana toimitetut 8 ruuvia ⑥.

(Tee näin sekä vasemmalla että oikealla puolella.)

Ruuvi ⑥ 4 kpl Ruuvi ⑥ 4 kpl

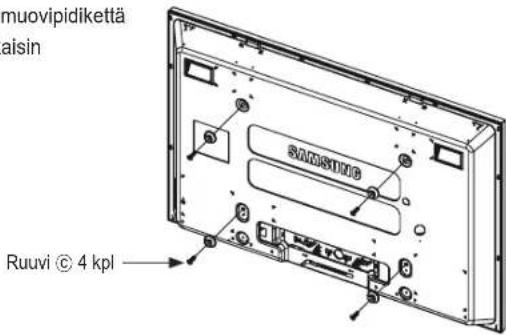

3 Irrota ruuvit television rungosta, kasaa toimitukseen sisältyvät 4 muovipidikettä ja ruuvit © kuvan osoittamalla tavalla, ja kiinnitä ruuvit tiiviisti takaisin paikoilleen television rungon takaosaan.

[Ohut ja tavallinen televisio] Käytä M8 x 35 -ruuveja.

muovipidikettä aisin SAMSUNG Ruuvi © 4 kpl

Kiinnitä laite seinätelineeseen. Tarkista sekä vasemman että oikean puolen kiinnitys.
Ole varovainen, kun asennat laitetta telineeseen tai säädät kulmaa, sillä sormet voivat tarttua reikiin.
Varmista, että seinäteline on kiinnitetty seinään tukevasti. Jos laite pääsee putoamaan, se voi aiheuttaa henkilövahinkoja.

4 Vedä seinätelineen kiinnitysosaa eteenpäin. Laitteen asentamiseen seinätelineen merkitylle alueelle tarvitaan kaksi henkilöä.

Asennatelevisio seinätelineeseen ja kiinnitä se paikoilleen kääntämällä yläosan kahta varmistussokkaa.

⚠ Voit pitää television suorassa käyttämällä korkeuden suoristajaa.

[Ohut ja tavallinen televisio] [Vain erittäin ohut malli]

5 Niputa virtajohto ja mahdollisten lisälaitteiden johdot yhteen käyttämällä telineen mukana toimitettua johtojenkiinnitintä. Varmista, että johdot eivät irtoa nipusta tai paikoiltaan laitteen käytön aikana tai sitä käännettäessä.

* Aseta johdot paikoilleen ja vedä kulmansäätötelinettä eteenpäin.

Aseta johdot aukkoon, jotteivät ne olisi tiellä, kun laitetta käännetään.

Tarkista toiminta 2–3 kertaa ja kiinnitä seinäsuojus paikoilleen, jos kaikki toimii oikein.

Seinätelineen kulman säätäminen

* Telineessä on käytetty hienosäätömekanismia, jotta se liikkuisi tasaisemmin ja olisi mukavampi käyttää.
* Säädä asennuskulma ja kiinnitä televisio lähelle seinää.

10°~15° -20°~20° -20°~20°

Älä säädä kulmaa väkisin. Laite voi vaurioitua, jos se pääsee osumaan seinään.

Pidä kiinni laitteen oikeasta ja vasemmasta reunasta, kun haluat säätää oikean ja vasemman kulman.

Säädä alakulma pitämällä kiinni ylhäältä keskeltä.

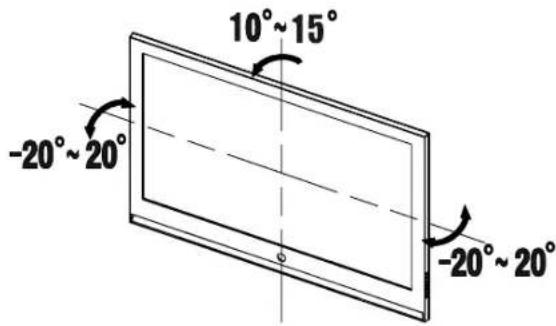

* Voit säätää vasenta ja oikeaa kulmaa välillä -20–20 astetta ja alakulmaa 10–15 astetta.

Kulman säätösäde voi vaihdella eri malleissa.

Tekniset tiedot

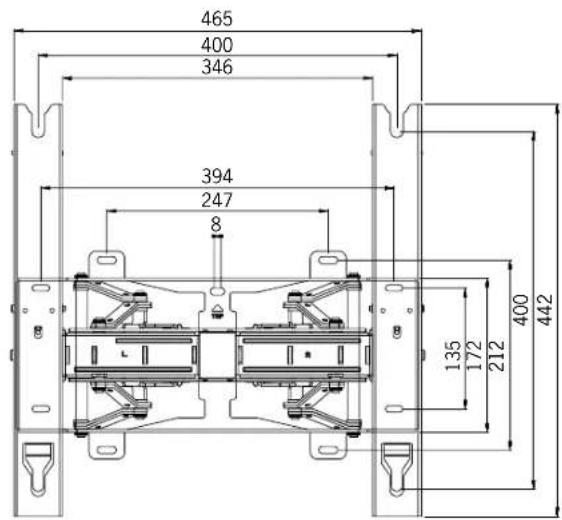

465 400 346 394 247 8 135 172 212 400 442

Leveys (mm) 465
Korkeus (mm) 442
Syvyys (mm) 24,5
Paino (kg) 5,5
Telineen VESA-standardi 400 x 400

Tämän asiakirjan tiedot voivat muuttua ilman erillistä ilmoitusta.
