NÁVOD NA OBSLUHU WMN4277SK SAMSUNG
Inštalačná príručka nástennej konzoly s nastavením uhla a otáčaním WMN4277SK

Obrázok produktu

* Na inštaláciu konzoly používajte iba dodané komponenty.


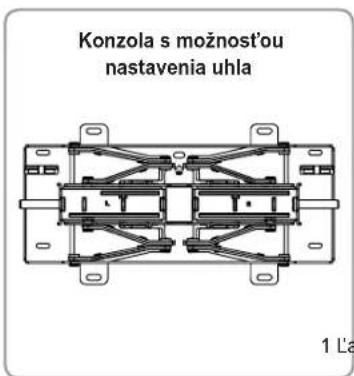

Konzola s možnost'ou nastavenia uhla 1 L'a
Při inštalácii prijímača nezabudnite kontaktovať autorizované servisné stredisko.
Na premiestňovanie alebo zmenu miesta po inštalácii produktu kontaktujte kvalifikovaného technika u vášho predajcu.

- Produkt udržujte z dosahu deti. Pri údere môže hrana produktu spôsobit' vážne zranenie hlavy.
- Pri úprave uhla alebo otáčaní prijimača budte opatrní. Produkt sa môže poškodit', ak je tak blízko, že sa dotýka steny.
(Do štyroch rohov produktu umiestnite špongie, aby ste predišli poškodeniu produktu alebo steny.) - Produkt neinštalujte na mieste s vysokou teplotou a vlhkostou. Produkt neinštalujte na stenu, ktorá nedokáže odolat' danej zát'aži.
- Z dôvodu nebezpečenstva zásahu elektrickým prúdom nevkladajte pri inštalácii TV prsty do montážneho otvoru TV slojana.
- Pred ukončením inštalácie na stenu nezabudnite zakryť montážny otvor TV stojana dodaným krytom.

Montáž nástennej konzoly

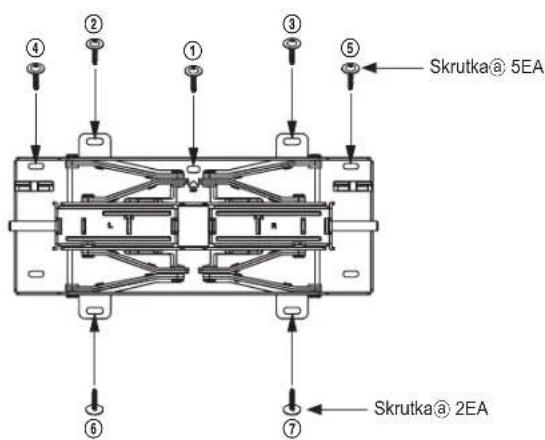

1 Na stenu nainštalujte konzolu s možnost'ou nastavenia uhla podľa zobrazenia na obrázku.
Konzolu s možnosťou nastavenia uhla zarovnajte s otvormi na stene a dotiahnite ju pomocou skrutiek®.
* Ked' vrtate otvor do steny, použite vrták požadovanej vel'kosti. Aby ste predišli problémom s bezpečnost'ou, nezabudnite dodržiavat' pokyny na inštaláciu.
Pred inštaláciou skontrolujte pevnosť steny. Stenu zosilnite a nainštalujte podperu, ak stena nie je dostatočne pevná.
Dodané skrutky a kotvy sú určené pre inštaláciu na betónové steny.
⚠ Pri stenách zo sadrokartónu, mramoru alebo ocele použite vhodné skrutky.
2 Bezpečne upevnite prijímač k stene. Konzolu potiahnite dopredu a roztvorte ju. Na priradené miesto konzoly s možnosťou nastavenia uhla vložte uhlovú podperu a dotiahnite 8 dodaných skrutiek®. (Rovnaký postup platí preľavú a pravú stranu)

3 Vyberte skrutky z hlavného tela televízora, zložte 4 priložené plastové háčiky a skrutky© podľa znázornenia na obrázku a opatrne ich upevnite spät' na hlavné telo televízora.
[Tenký, bežný televízor] Používajte skrutky M8X35.

Produkt namontujte na nástennú konzolu. Nezabudnite skontrolovať ľavú a pravú stranu, aby ste sa uistili, že sú pevne zaistené.
Při inštalácii výrobku na konzolu alebo nastavovaní uhla si dávajte pozor, pretože sa vám môžu v otvoroch zachytit' prsty.
Uistite sa, že nástenná konzola je bezpečne upevnená k stene. Pád produktu môže spôsobit hmotné škody.
- Nástennú konzolu potiahnite upevnovacou čast'ou dopredu. Inštaláciu na určené miesto na nástennej konzole musia vykonat' dvaja ľudia.

TV prijímač nainštalujte na nástennú konzolu a otočte 2 bezpečnostné čapy na hornej časti, aby ste ho zaistili.
TV môžete udržat' v rovine pomocou vyrovnávača výšky.

5 Na správu napájacieho kábla a iných káblov pre periférne zariadenia zviažte káble pomocou dodanej pomôcky na upevnenie kábla. Uistite sa, že počas otáčania alebo prevádzky nie sú káble rozmotané alebo nevychádzajú von.
* Zasuňte káble a potiahnite konzolu s možnosťou nastavenia uhla dopredu. Pomocou otvoru upravte káble tak, aby sa predišlo stretu s káblami počas otáčania prijímača. Funkčnosť 2 až 3-krát otestujte a ak otáčanie funguje správne, upevnite nástennú okrasnú lištu.

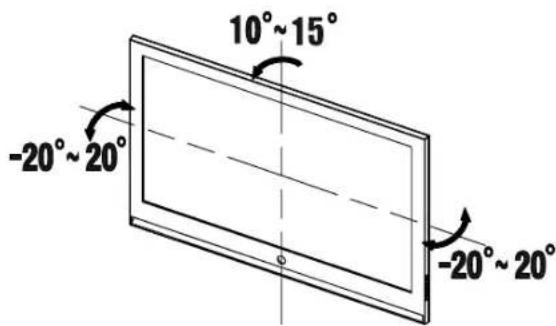

Prispôsobenie uhla nástennej konzoly
* Tento produkt obsahuje mechanizmus plynulého pohybu, s ktorým môžete produktom pohodlné plynulo pohybovať.
* Prispôsobte nastavenie uhla a potom pripevnite televízor blízko pri stene.
* Môžete nastavit uhol dol'ava a doprava medzi -20° – 20°, nadol medzi 10° – 15°.
Rozsah nastavitelného uhla sa môže v závislosti od modelu odlišovať.

| Šírka (mm) 465 | |
| Výška (mm) 442 | |
| Híbka (mm) 24.5 | |
| Hmotnosť (kg) 5.5 | |
| Norma konzoly VESA 400 | X 400 |
Tento dokument podlieha zmenám bez predchádzajúceho upozornenia.
