Caractéristiques Techniques	Support mural pour téléviseurs Samsung, compatible avec les modèles VESA.
Dimensions	Dimensions spécifiques non fournies.
Poids Supporté	Capacité de charge maximale non spécifiée.
Utilisation	Conçu pour un montage mural facile et sécurisé des téléviseurs.
Matériaux	Fabriqué en matériaux robustes pour assurer la durabilité.
Installation	Installation recommandée par un professionnel pour garantir la sécurité.
Maintenance	Vérifiez régulièrement les fixations et l'état du support.
Sécurité	Respectez les instructions de montage pour éviter tout risque de chute.
Informations Générales	Vérifiez la compatibilité avec votre téléviseur avant l'achat.

FOIRE AUX QUESTIONS - WMN4277SK SAMSUNG

Comment installer le support mural SAMSUNG WMN4277SK ?

Pour installer le support mural, commencez par localiser les montants dans le mur. Utilisez un niveau à bulle pour vous assurer que le support est droit. Fixez le support au mur en utilisant les vis et les chevilles fournies dans le kit. Assurez-vous que le support est solidement fixé avant de monter le téléviseur.

Quelle est la capacité de poids maximale du support mural SAMSUNG WMN4277SK ?

Le support mural SAMSUNG WMN4277SK peut supporter un poids maximum de 50 kg.

Quels types de téléviseurs sont compatibles avec le SAMSUNG WMN4277SK ?

Le support mural est compatible avec les téléviseurs SAMSUNG de 43 à 75 pouces qui respectent la norme VESA 200x200 à 600x400.

Comment ajuster l'angle du téléviseur une fois installé ?

Le support mural SAMSUNG WMN4277SK ne permet pas d'ajuster l'angle une fois installé. Assurez-vous de choisir l'emplacement idéal avant l'installation.

Que faire si le support mural ne reste pas droit ?

Si le support mural ne reste pas droit, vérifiez que toutes les vis sont bien serrées et que le support est correctement nivelé lors de l'installation. Si nécessaire, retirez le support et réinstallez-le.

Puis-je utiliser le support mural sur tous les types de murs ?

Le support mural peut être utilisé sur des murs en béton, en briques et en bois. Évitez de l'installer sur des murs en plaque de plâtre sans renfort.

Où puis-je trouver le manuel d'installation du SAMSUNG WMN4277SK ?

Le manuel d'installation est disponible en ligne sur le site officiel de SAMSUNG dans la section support ou dans l'emballage du produit.

Le support mural est-il livré avec tous les accessoires nécessaires ?

Oui, le support mural SAMSUNG WMN4277SK est livré avec toutes les vis, chevilles et accessoires nécessaires pour l'installation.

Comment nettoyer le support mural ?

Pour nettoyer le support mural, utilisez un chiffon doux et sec. Évitez les produits chimiques agressifs qui pourraient endommager la finition.

MODE D'EMPLOI WMN4277SK SAMSUNG

Montage van de muurbeugel

Guide d'installation du support mural inclinable et rotatif WMN4277SK

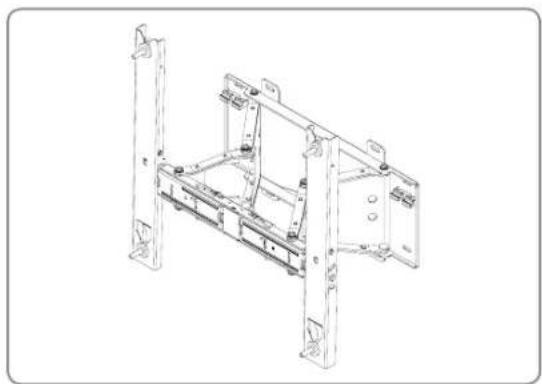

Illustration du produit

* Utilisez exclusivement les composants fournis pour l'installation du produit.

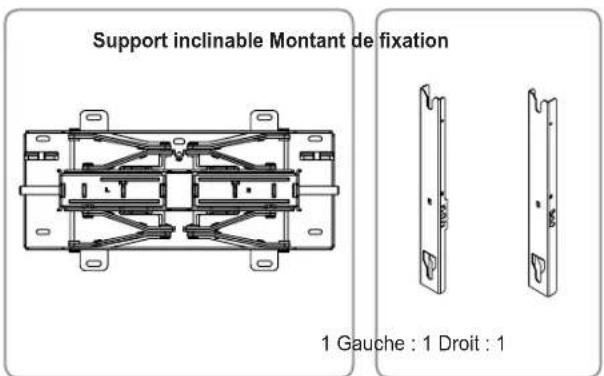

Support inclinable Montant de fixation 1 Gauche : 1 Droit : 1

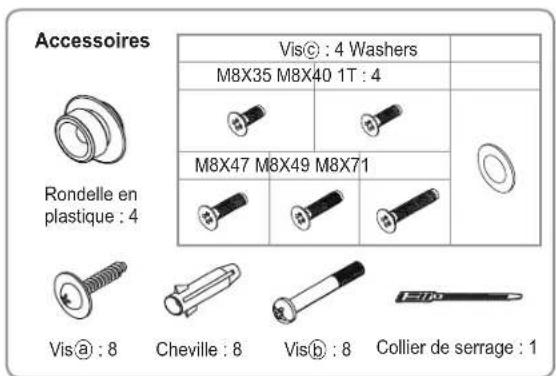

Accessoires Rondelle en plastique : 4 Vis@ : 4 Washers M8X35 M8X40 1T : 4 M8X47 M8X49 M8X71 Vis@ : 8 Cheville : 8 Vis® : 8 Collier de serrage : 1

Consignes de sécurité

Veillez à contacter un service technique agréé lorsque vous installez le produit.

Si vous devez déplacer ou remplacer le produit après installation, adressez-vous à un technicien qualifié recommandé par votre revendeur.

Ne vous suspendez pas au produit et évitez les coups brusques.

1. Tenez le produit hors de portée des enfants. En cas de choc contre les bords du produit, les risques de blessures à la tête sont importants.
2. Soyez prudent lorsque vous réglez l'angle d'inclinaison ou de rotation de l'appareil. Le produit risque d'être endommagé s'il se trouve trop près du mur. (Vous pouvez placer des protections en mousse sur les 4 angles du produit pour éviter d'endommager celui-ci ou d'abîmer le mur.)
3. N'installez pas le produit dans un endroit où la température est élevée ou le taux d'humidité important. Evitez d'installer le produit sur un mur ne pouvant pas supporter le poids de l'appareil.
4. Pour éviter tout risque d'électrocution, n'insérez pas les doigts dans l'orifice d'installation du socle TV lorsque vous mettez le téléviseur en place.
5. Veillez à recouvrir l'orifice d'installation du socle TV à l'aide du cache fourni avec le téléviseur avant de procéder à l'installation murale.

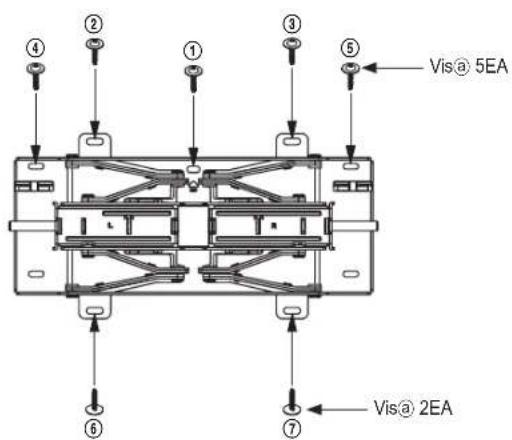

1 Installez le support inclinable au mur, comme illustré ci-dessous.

Fixez le support à l'aide des chevilles et des vis@ fournies, en suivant l'ordre du ① au ⑦.

Si vous ne pouvez pas installer le support à l'endroit prévu, placez-le à l'endroit possible le plus proche.

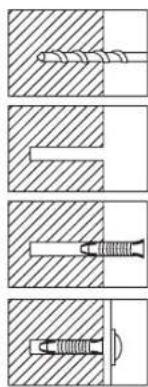

Comment serrer les chevilles et vis®

Percez un trou dans le mur avec la mèche 6X50.

Nettoyez le trou.

Insérez la cheville fournie dans le trou.

Placez le support inclinable en face des trous au mur et serrez les vis@.

* Utilisez une mèche du diamètre approprié pour percer un trou dans le mur. Veillez à respecter les consignes d'installation pour éviter tout problème de sécurité.

Vérifiez la solidité du mur avant installation. S'il n'est pas suffisamment résistant, renforcez le mur avant d'installer le support.
Les vis et chevilles fournies sont adaptées aux murs en béton.
Pour un mur en plâtre, en marbre ou en acier, utilisez des vis appropriées.

2 Fixez fermement le produit au mur. Tirez le support vers l'avant pour le déplier. Insérez le montant de fixation à l'emplacement prévu sur le support inclinable et serrez les 8 vis ^6 fournies (même chose à gauche et à droite).

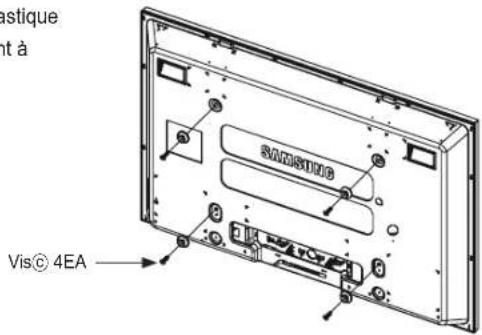

3 Retirez les vis du corps du téléviseur, installez les 4 supports en plastique fournis et les vis © comme illustré sur l'image et fixez-les solidement à l'arrière du corps du téléviseur.

[Téléviseur fin ou normal] Utilisez des vis M8X35.

restique ont à SAMSUNG Vis© 4EA

Placez le produit sur le support mural. Vérifiez bien les côtés gauche et droit pour vous assurer que tout est parfaitement fixé.
Lors de l'installation du produit ou du réglage de l'inclinaison, veillez à ne pas vous coincer les doigts dans les trous.
Assurez-vous que le support est parfaitement fixé au mur. En tombant, il risquerait en effet de blesser quelqu'un.

1. Tirez la partie de fixation du support mural vers l'avant. L'installation du produit sur son support mural nécessite l'intervention de deux personnes.

Installez le téléviseur sur le support mural et faites tourner les 2 broches de sécurité situées sur la partie supérieure pour fixer l'ensemble.

Vous pouvez fixer votre téléviseur à la hauteur de votre choix grâce au régleur de hauteur.

[Téléviseur fin ou normal]

[Téléviseur ultraplat uniquement]

5 Pour attacher le cordon d'alimentation et les câbles des autres appareils périphériques, utilisez le collier de serrage fourni. Assurez-vous qu'aucun câble n'est séparé des autres ou ne sort du collier lorsque vous manipulez ou faites pivoter le support.

* Insérez les câbles et tirez le support d'inclinaison vers l'avant.

Faites passer les fils dans le trou prévu à cet effet pour éviter qu'ils ne viennent gêner la rotation du support.

Faites pivoter le support 2 ou 3 fois afin de contrôler que tout fonctionne correctement et, si tel est le cas, fixez la partie murale.

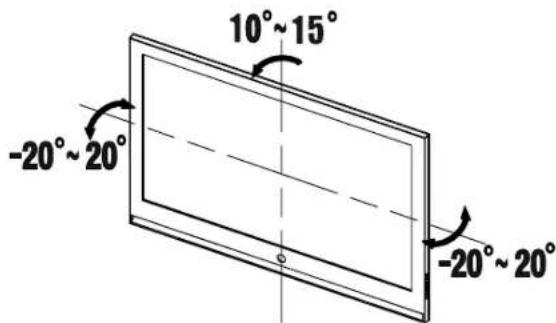

Réglage de l'inclinaison du support mural

* Ce produit est pourvu d'un mécanisme de mouvement fluide qui permet une orientation et une inclinaison en douceur.
* Réglez l'angle d'installation et placez ensuite le téléviseur près du mur.

10°~15° -20°~20° -20°~20°

Ne forcez pas pour régler l'inclinaison. Le produit risque d'être endommagé s'il se trouve trop près du mur.

Tenez le produit par ses deux côtés pour l'orienter vers la gauche et vers la droite.

Tenez la partie centrale supérieure pour régler l'angle d'inclinaison vers le bas.

* Vous pouvez régler l'inclinaison vers la gauche ou la droite de -20° à +20°, et vers le bas de 10° à 15°. Cette plage d'inclinaison peut varier en fonction du modèle.

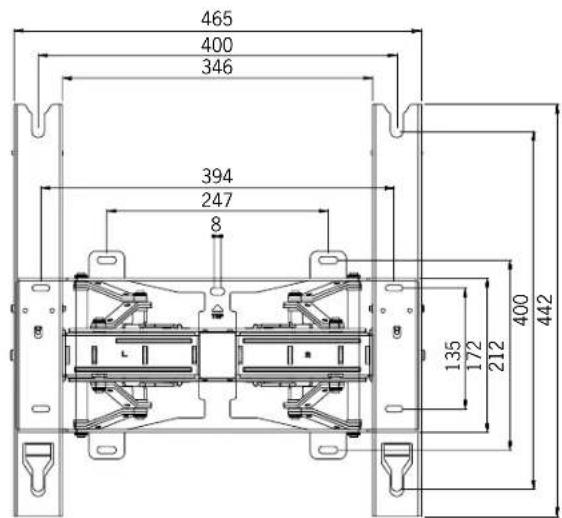

Caractéristiques techniques du produit

465 400 346 394 247 8 135 172 212 400 442

Largeur (mm) 465
Hauteur (mm) 442
Profondeur (mm) 24.5
Poids (Kg) 5.5
Norme VESA pour support 400 X 400

Les informations contenues dans ce document peuvent faire l'objet de modifications sans préavis.
