РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WMN4277SK SAMSUNG

Руководство по установке настенного монтажного кронштейна с регулируемым углом наклона и поворота. WMN4277SK

Изображение устройства

* Для установки кронштейна используйте исключительно детали, поставляемые с изделием.

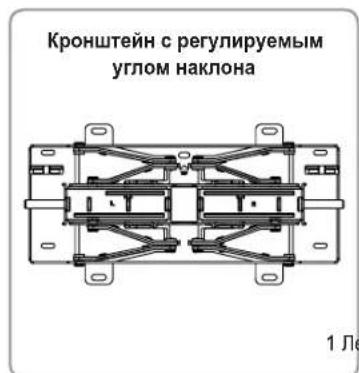

Кронштейн с регулируемым углом наклона 1 Ле

Кронштейн ая: 1 Правая: 1

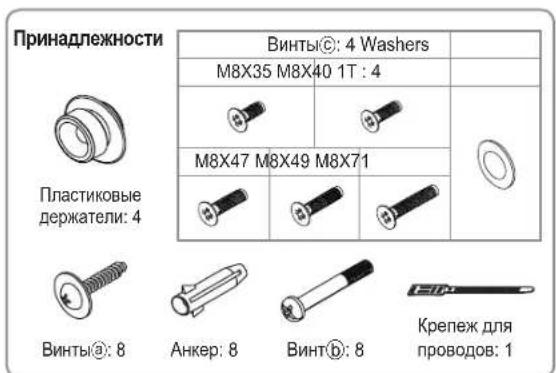

Принадлежности Винты®: 4 Washers M8X35 M8X40 1T : 4 Пластиковые держатели: 4 M8X47 M8X49 M8X71 Винты®: 8 Анкер: 8 Винт®: 8 Крепеж для проводов: 1

Техника безопасности

При установке изделия обязательно обратитесь в авторизированный сервисный центр.

Обратитесь к квалифицированному специалисту при необходимости перемещения или замены устройства после его установки.

Запрещается висеть на кронштейне и подвергать его резким толчкам.

1. Храните устройство в недоступном для детей месте. При ударе головой об угол кронштейна можно получить серьезную травму.
2. Соблюдайте осторожность при регулировке угла наклона и поворота устройства. Установка устройства слишком близко к стене может привести к его повреждению. (Прикрепите к углам кронштейна ватные тампоны или кусочки губки, чтобы защитить само устройство и стену от повреждения.)
3. Не устанавливайте устройство в местах с высокой температурой и влажностью. Не устанавливайте кронштейн на стену, не рассчитанную на подобные нагрузки.
4. Так как имеется опасность поражения током, не вставляйте пальцы в монтажное отверстие подставки телевизора при установке телевизора.
5. Не забудьте закрыть монтажное отверстие подставки телевизора крышкой для отверстия из комплекта перед началом установки на стену.

Сборка настенного кронштейна

1 Установите кронштейн с регулируемым углом наклона на стену, как показано на рисунке.

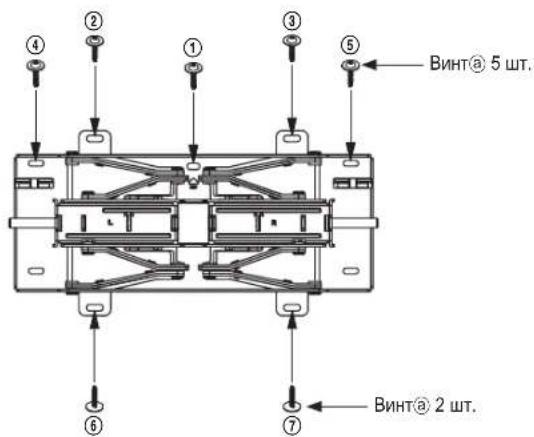

④ ② ① ③ ⑤ ВИНт@ 5 шт. ⑥ ⑦ ВИНт@ 2 шт.

Прикрепите кронштейн, используя анкеры и винты ⓐ в указанном порядке с ① по ⑦.

В случае невозможности установки в рекомендуемом месте установите устройство поблизости.

Крепление дюбелей и винтов®

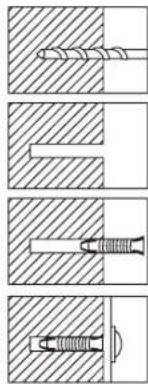

С помощью дрели просверлите в стене отверстие размером 6X50.

Прочистите отверстие.

Вставьте дюбель (входит в комплект поставки) в отверстие.

Приложите кронштейн с регулируемым углом наклона к отверстиям на стене и затяните винты①.

* Чтобы просверлить отверстие в стене, используйте сверло соответствующего размера. Следуйте инструкциям по установке, чтобы обеспечить безопасность использования устройства.

Перед установкой кронштейна проверьте прочность стены. Если прочность стены недостаточна, укрепите ее, и только после этого установите кронштейн.
Входящие в комплект поставки дюбели и винты предназначены для крепления устройств к бетонным стенам.
Для крепления кронштейна к стене, покрытой штукатуркой, к мраморной или стальной стене используйте специальные винты.

2 Надежно прикрепите кронштейн к стене. Разложите кронштейн, потянув его на себя. Вставьте держатели в специальные отверстия на кронштейне с регулируемым углом наклона и затяните 8 винтов⑥.

(Левый и правый держатели устанавливаются одинаково)

ВИНТ® 4 шт. ВИНТ® 4 шт.

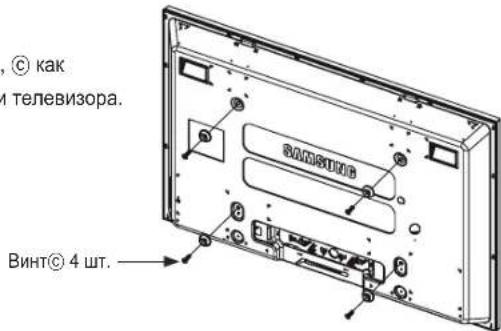

3 Извлеките винты из основной части телевизора, соберите 4 пластмассовых держателя с помощью винтов из комплекта, © как показано на рисунке, и прочно закрепите их на задней панели телевизора.

[Тонкий, обычный телевизор] Используйте винты M8X35.

© как телевизора. Винт© 4 шт.

Закрепите устройство на настенном кронштейне. Обязательно проверьте, надежно ли установлены оба держателя.
⚠️ При установке устройства на кронштейн или регулировке угла наклона следите, чтобы пальцы не попали в отверстия.
Убедитесь, что настенный кронштейн надежно прикреплен к стене. Падение устройства может привести к телесным повреждениям.

1. Потяните на себя крепежную деталь кронштейна. Устанавливать устройство на настенный кронштейн должны два человека.

Установите телевизор на настенный кронштейн и закрепите его, повернув 2 защитных штифта на верхней детали.

Выставить уровень телевизора можно с помощью вертикального регулятора уровня.

[Тонкий, обычный телевизор]

только ультратонкий]

5 Кабель питания, а также кабели дополнительных приборов следует скрепить с помощью специального крепежа для проводов, входящего в комплект поставки. Следите, чтобы кабели не расцеплялись и не отсоединялись при повороте или работе устройства.

* Подключите кабели и потяните на себя кронштейн с регулируемым углом наклона. Протяните провода через специальное отверстие, чтобы они не переплетались при повороте устройства. Проверьте работу устройства 2-3 раза. Убедившись, что оно работает должным образом, окончательно зафиксируйте на стене.

Регулировка угла наклона настенного кронштейна

* Специальный механизм поворота обеспечивает плавное перемещение устройства.
* Отрегулируйте угол установки, после чего расположите телевизор вплотную к стене.

10°~15° -20°~20° -20°~20°

Не применяйте силу при регулировке угла.

Установка устройства слишком близко к стене может привести к его повреждению.

При регулировке правого или левого угла поворота придерживайте устройство с обеих сторон.

При регулировке нижнего угла наклона придерживайте верхнюю часть устройства.

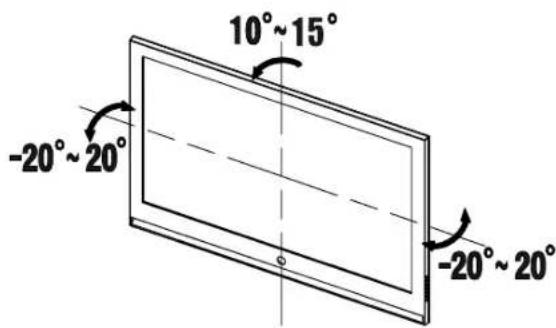

* Можно устанавливать телевизор под углом -20° \~ 20° влево и вправо, и под углом вниз 10° \~ 15°.

Допустимый диапазон регулировки угла зависит от конкретной модели.

Характеристики продукта

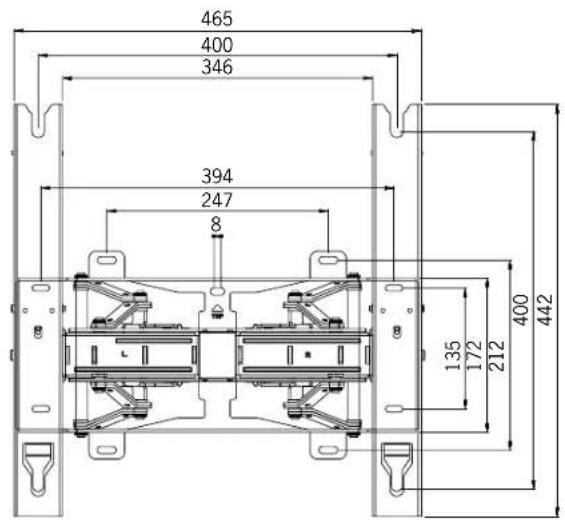

465 400 346 394 247 8 135 172 212 400 442

Ширина (мм) 465
Высота (мм) 442
Глубина (мм) 24.5
Вес (кг) 5.5
Стандарт VESA 400 x 400

Информация, приведенная в настоящем документе, может быть изменена без предварительного уведомления.
