Тип изделия	Наклоняемый и поворотный настенный кронштейн
Бренд	Samsung
Модель	WMN4277TT
Размеры (Ш x В x Г)	465 x 442 x 24.5 мм
Вес	5.5 кг
Совместимая норма VESA	400 x 300, 400 x 400
Угол наклона вниз	10° до 15°
Угол поворота влево/вправо	от -20° до +20°
Материал	Сталь
Крепление к стене	Дюбели и винты для бетона (в комплекте)
Типы совместимых стен	Бетон, массив дерева, усиленная фанера (минимальная толщина 50 мм для бетона, 30 мм для дерева)

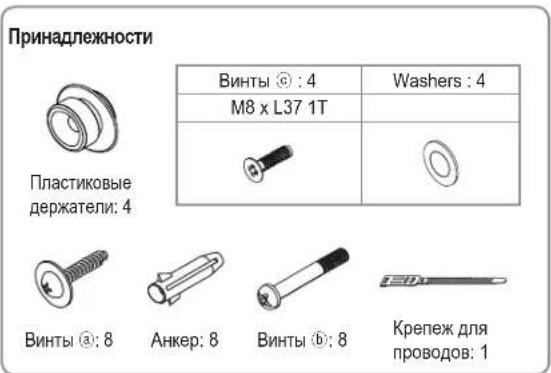

Содержимое коробки	Наклоняемый кронштейн (левый и правый), крепежные стойки, винты M8, шайбы, дюбели, стяжка для кабеля
Управление кабелями	Да, с помощью стяжки и встроенного кабельного канала
Установка	Требуется два человека, предварительное сверление
Регулировка высоты	Да, с помощью системы регулировки
Безопасность	Не виснуть на кронштейне, избегать ударов, хранить в недоступном для детей месте
Уход	Чистить мягкой сухой тканью
Глубина кронштейна	24.5 мм
Гарантия	Не указана
Рекомендуемое использование	Только для использования внутри помещений

Часто задаваемые вопросы - WMN4277TT SAMSUNG

Какие типы стен совместимы с кронштейном Samsung WMN4277TT?

Кронштейн предназначен для установки на стенах из бетона, массива дерева или усиленной фанеры. Рекомендуемая минимальная толщина: 50 мм для бетона и 30 мм для дерева. Его нельзя устанавливать на неармированные гипсокартонные стены или другие неармированные поверхности.

Какова максимальная грузоподъемность кронштейна?

В инструкции не указана явная максимальная нагрузка. Однако кронштейн весит 5,5 кг и предназначен для телевизоров, соответствующих стандартам VESA 400x300 и 400x400. В целях безопасности убедитесь, что телевизор не превышает разумную нагрузку (обычно до 50 кг для такого типа кронштейнов, но проверьте спецификации производителя).

Как установить настенный кронштейн Samsung WMN4277TT?

Установка требует участия двух человек. Следуйте этапам: 1) Закрепите наклоняемый кронштейн на стене с помощью прилагаемых дюбелей и винтов, просверлив отверстия диаметром 6x50 мм. 2) Вставьте крепежные стойки и затяните винты. 3) Снимите винты с телевизора и установите пластиковые держатели с прилагаемыми винтами. 4) Повесьте телевизор на кронштейн и поверните предохранительные штифты. 5) Используйте стяжку для кабелей.

Каковы углы наклона и поворота кронштейна?

Кронштейн позволяет наклонять вниз на 10° до 15° и поворачивать влево/вправо на от -20° до +20°. Эти углы могут незначительно меняться в зависимости от модели телевизора.

Совместим ли кронштейн со всеми телевизорами Samsung?

Кронштейн совместим с телевизорами, соответствующими стандартам VESA 400x300 и 400x400. Проверьте размеры и вес вашего телевизора. Для сверхтонких телевизоров требуются дополнительные меры предосторожности.

Что делать, если прилагаемые винты не подходят для моей стены?

Прилагаемые винты и дюбели подходят для бетонных стен. Для других типов стен (гипсокартон, мрамор, сталь) необходимо использовать подходящие винты, имеющиеся в продаже. Убедитесь, что крепление достаточно прочное, чтобы выдержать вес.

Как спрятать кабели с помощью этого кронштейна?

Кронштейн оснащен стяжкой для крепления шнура питания и периферийных кабелей. Пропустите кабели через предусмотренное отверстие, чтобы они не мешали вращению. Затяните стяжку, чтобы зафиксировать кабели вместе.

Могу ли я установить кронштейн Samsung WMN4277TT один?

Настоятельно рекомендуется привлекать двух человек для установки, особенно для крепления телевизора на кронштейн. Один человек рискует уронить устройство или получить травму.

Как отрегулировать наклон кронштейна после установки?

Для регулировки наклона держите изделие за верхнюю центральную часть и наклоняйте вниз. Для поворота держите за обе стороны и поворачивайте влево или вправо. Не прилагайте усилий, если кронштейн слишком близко к стене.

Где я могу скачать полную инструкцию к кронштейну?

Полная инструкция в формате PDF доступна бесплатно на сайте notice-facile.com для модели Samsung WMN4277TT. Вы также можете запросить перевод на ваш язык, указав свой адрес электронной почты.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WMN4277TT SAMSUNG

Руководство по установке настенного монтажного кронштейна с регулируемым углом наклона и поворота. WMN4277TT

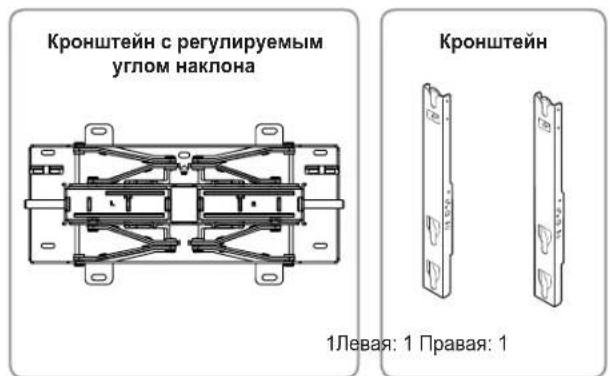

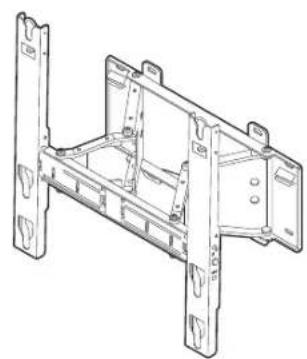

Изображение устройства

* Для установки кронштейна используйте исключительно детали, поставляемые с изделием.

Техника безопасности

При установке изделия обязательно обратитесь в авторизированный сервисный центр.

Обратитесь к квалифицированному специалисту при необходимости перемещения или замены устройства после его установки.

Запрещается висеть на кронштейне и подвергать его резким толчкам.

1. Храните устройство в недоступном для детей месте. При ударе головой об угол кронштейна можно получить серьезную травму.
2. Соблюдайте осторожность при регулировке угла наклона и поворота устройства. Установка устройства слишком близко к стене может привести к его повреждению. (Прикрепите к углам кронштейна ватные тампоны или кусочки губки, чтобы защитить само устройство и стену от повреждения.)
3. Не устанавливайте устройство в местах с высокой температурой и влажностью. Не устанавливайте кронштейн на стену, не рассчитанную на подобные нагрузки.
4. Так как имеется опасность поражения током, не вставляйте пальцы в монтажное отверстие подставки телевизора при установке телевизора.
5. Не забудьте закрыть монтажное отверстие подставки телевизора крышкой для отверстия из комплекта перед началом установки на стену.

Сборка настенного кронштейна

⚠️Перед установкой проверьте тип стены.

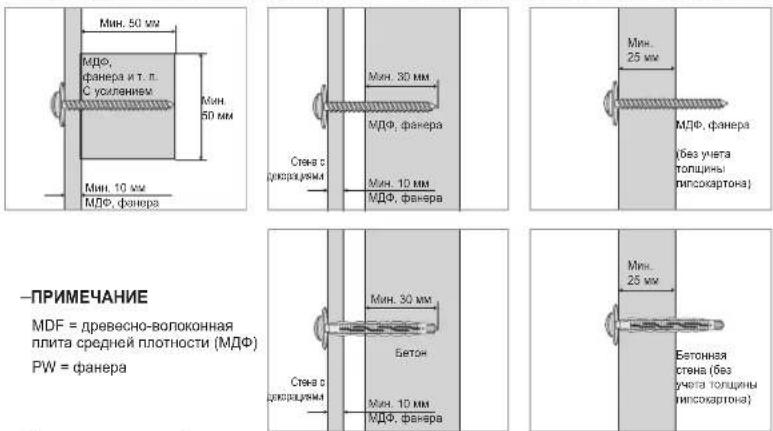

Стандартные требования к установке в зависимости от типа стены

- Установка возможна только на бетонной стене или внутренней стене достаточной толщины. См. схемы ниже.

—ПРИМЕЧАНИЕ

MDF = древесно-волоконная плита средней плотности (МДФ) PW = фанера

• Монтаж на стенах без упрочнения и гипсокартонных поверхностях не допускается.

1 Установите кронштейн с регулируемым углом наклона на стену, как показано на рисунке.

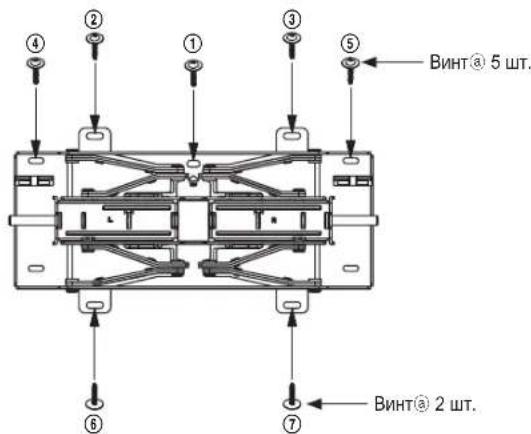

Прикрепите кронштейн, используя анкеры и винты ⓐ в указанном порядке с ① по ⑦.

В случае невозможности установки в рекомендуемом месте установите устройство поблизости.

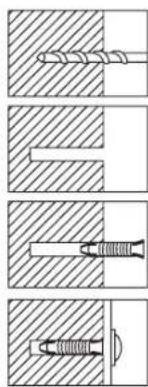

Крепление дюбелей и винтов ^a

С помощью дрели просверлите в стене отверстие размером 6X50.

Прочистите отверстие.

Вставьте дюбель (входит в комплект поставки) в отверстие.

Приложите кронштейн с регулируемым углом наклона к отверстиям на стене и затяните винты(a).

* Чтобы просверлить отверстие в стене, используйте сверло соответствующего размера. Следуйте инструкциям по установке, чтобы обеспечить безопасность использования устройства.

Перед установкой кронштейна проверьте прочность стены. Если прочность стены недостаточна, укрепите ее, и только после этого установите кронштейн.
Входящие в комплект поставки дюбели и винты предназначены для крепления устройств к бетонным стенам.
Для крепления кронштейна к стене, покрытой штукатуркой, к мраморной или стальной стене используйте специальные винты.

2 Надежно прикрепите кронштейн к стене. Разложите кронштейн, потянув его на себя. Вставьте держатели в специальные отверстия на кронштейне с регулируемым углом наклона и затяните 8 винтов®. (Левый и правый держатели устанавливаются одинаково)

3 Извлеките винты из основной части телевизора, соберите 4 пластмассовых держателя с помощью винтов из комплекта, © как показано на рисунке, и прочно закрепите их на задней панели телевизора.

Закрепите устройство на настенном кронштейне. Обязательно проверьте, надежно ли установлены оба держателя.
⚠️ При установке устройства на кронштейн или регулировке угла наклона следите, чтобы пальцы не попали в отверстия.
Убедитесь, что настенный кронштейн надежно прикреплен к стене. Падение устройства может привести к телесным повреждениям.

1. Потяните на себя крепежную деталь кронштейна. Устанавливать устройство на настенный кронштейн должны два человека.

Установите телевизор на настенный кронштейн и закрепите его, повернув 2 защитных штифта на верхней детали.

Выставить уровень телевизора можно с помощью вертикального регулятора уровня.

[Тонкий, обычный телевизор]

Голько ультратонкий]

5 Кабель питания, а также кабели дополнительных приборов следует скрепить с помощью специального крепежа для проводов, входящего в комплект поставки. Следите, чтобы кабели не расцеплялись и не отсоединялись при повороте или работе устройства.

* Подключите кабели и потяните на себя кронштейн с регулируемым углом наклона. Протяните провода через специальное отверстие, чтобы они не переплетались при повороте устройства. Проверьте работу устройства 2-3 раза. Убедившись, что оно работает должным образом, окончательно зафиксируйте на стене.

Регулировка угла наклона настенного кронштейна

* Специальный механизм поворота обеспечивает плавное перемещение устройства.
* Отрегулируйте угол установки, после чего расположите телевизор вплотную к стене.

Не применяйте силу при регулировке угла. Установка устройства слишком близко к стене может привести к его повреждению. При регулировке правого или левого угла поворота придерживайте устройство с обеих сторон. При регулировке нижнего угла наклона придерживайте верхнюю часть устройства.

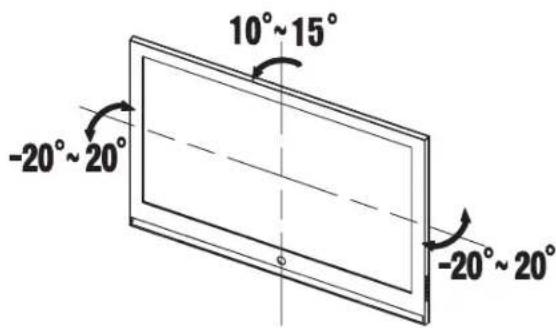

* Можно устанавливать телевизор под углом -20° \~ 20° влево и вправо, и под углом вниз 10° \~ 15°. Допустимый диапазон регулировки угла зависит от конкретной модели.

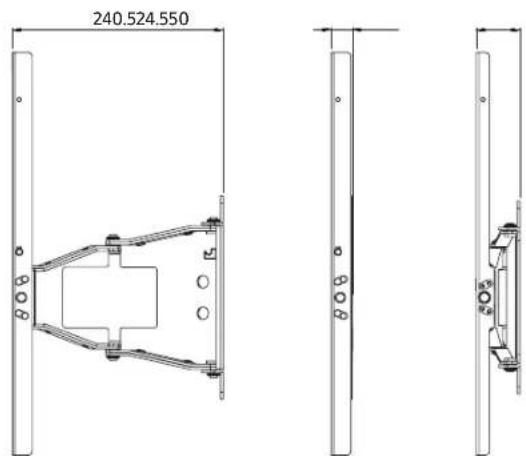

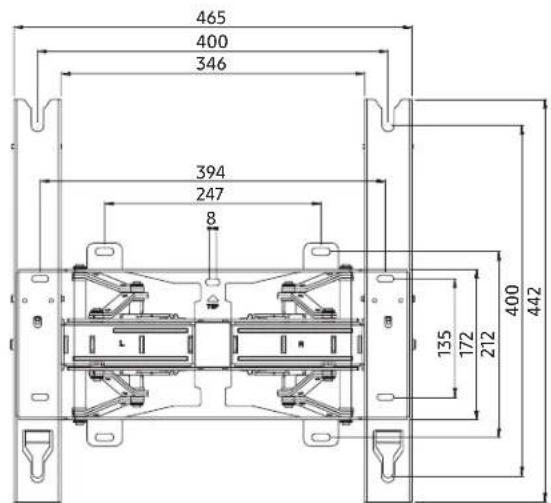

Характеристики продукта

Ширина (мм) 465
Высота (мм) 442
Глубина (мм) 24.5
Вес (кг) 5.5
Стандарт VESA 400 X 300, 400 X 400

Информация, приведенная в настоящем документе, может быть изменена без предварительного уведомления.
