用户手册 WMN4277TT SAMSUNG

在安装本产品时，请务必联系授权的服务中心。

安装后若要移动或更换本产品，请联系经销商，由合格的技术人员来完成。

请勿在本产品上悬挂任何物体或使其受到猛然撞击。

1. 确保儿童不会触碰到本产品。如果头部被产品边缘撞到，可能会造成严重伤害。
2. 在调整角度或旋转电视时请小心谨慎。如果本产品接触到墙壁，可能会受损。
   (在产品的 4 个角垫一些海绵，以免产品或墙壁损坏。)
3. 请勿在高温高湿环境中安装本产品。不要将本产品安装到不能承受其重量的墙壁上。
4. 由于存在触电危险，在安装电视时，切勿将您的手指插入电视支架安装孔。
5. 确保使用电视随附的孔盖将电视支架安装孔盖上，然后再完成墙壁安装。

壁挂支架组装

本安装前应检查墙壁的类型。

不同墙壁类型的标准安装要求

- 仅可安装在混凝土墙壁或者有足够厚度的内墙上。请参考下图。

最小 50 mm MDF、 PW 等 含加固层 最小 50 mm 最小 10 mm MDF、PW

艺术墙 最小 30 mm MDF、PW 最小 10 mm MDF、PW

一说说明
MDF = 中密度纤维板 PN = 夹板

艺术墙 最小 30 mm 混凝土 最小 10 mm MDF、PW

最小 25 mm 预拌混凝 土墙 （石膏板厚 度除外）

- 不得安装在未经加固的墙壁或者石膏板墙面上。

艺术墙 不合 加固层

石膏板 不得安装在石膏板墙面上

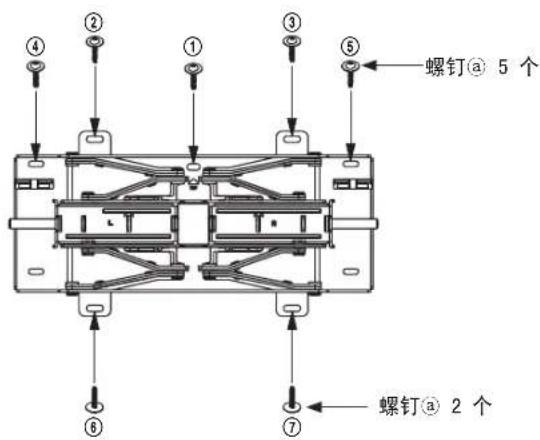

1 如图所示，将角度调整支架安装到墙壁上。

④ ② ① ③ ⑤ 螺钉(a) 5个 ⑥ ⑦ 螺钉(a) 2个

按照 ① 到 ⑦ 的顺序，使用地脚螺钉和螺钉④固定角度调整支架。

如果无法安装到指定区域，请安装到最靠近的位置。

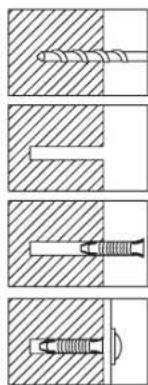

如何拧紧地脚螺钉或螺钉①

使用6X50的钻头在墙上钻孔。

清理钻孔。

将随附的地脚螺钉插入孔中。

将角度调整支架对准墙上的孔，然后拧紧螺钉①。

* 在墙上钻孔时，请使用指定尺寸的钻头。确保遵从安装指示以免出现安全问题。

安装前应检查墙壁的坚固性。如果墙壁不够坚固，请先巩固墙壁再安装支架。
随附的螺钉和地脚螺钉适用于在混凝土墙壁上进行安装。
对于石膏、大理石或钢制墙面，请使用适当的螺钉。

2 将本产品牢牢固定到墙上。向前拉动支架，将其展开。然后将支架插入角度调整支架的指定区域，拧紧随附的 8 颗螺钉⑥。（左右侧相同）

3 卸下电视主体的螺钉，按图示装上电视附带的 4 个塑料吊架和螺钉⑥ 并将其牢固地紧固到电视主体的背面板上。

板上。 螺钉④ 4 个 →

将本产品固定到壁挂支架上。请务必检查左右两侧，确保均已正确固定。
安装本产品或调整角度时请小心谨慎，以防手指卡在孔中。
确保壁挂支架牢牢固定在墙上。产品坠落可能会导致物理损坏。

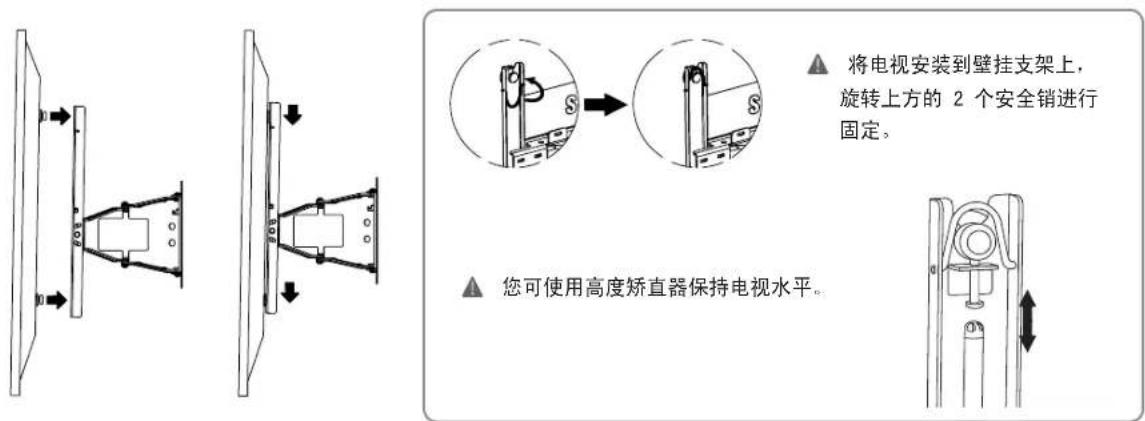

4 向前拉动壁挂支架的固定部件。将本产品安装到壁挂支架的指定区域需要两个人。

您可使用高度矫直器保持电视水平。

将电视安装到壁挂支架上，旋转上方的 2 个安全销进行固定。

[纤薄、普通电视] [仅超薄电视]

5 使用随附的束线带捆好线缆，以便管理电源线和外围设备的其他线缆。确保在旋转或操作时线缆不会松开或脱落。

* 插入线束并向前拉动角度调整支架。

通过孔洞来调整线束，以免在旋转本产品时受到线束的干扰。检查操作 2 至 3 次，如果工作正常，请修复墙模。

* 本产品采用平滑移动机制，以便于您平滑移动本产品。
* 调整安装角度，然后将电视紧贴墙面。

10°~15° -20°~20° -20°~20°

调整角度时请勿过度用力，如果本产品接触到墙壁，可能会受损。

如果要调整左右角度，可抓住本产品的左右两侧。

如果要调整向下角度，可抓住顶端的中部。

* 您可调整的左右角度范围为 -20^ 20^ ，向下角度范围为 10^ 15^ 。可调整的角度范围因机型而异。

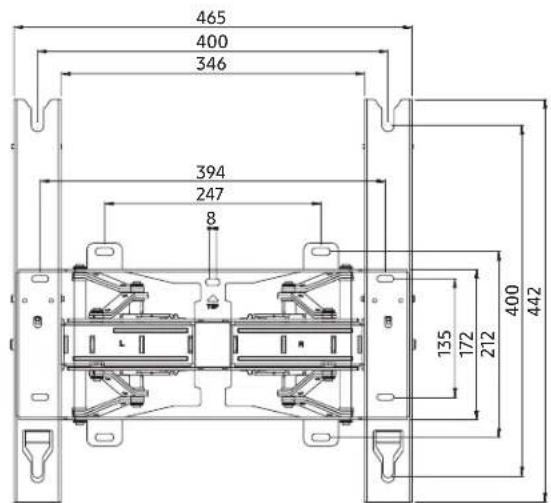

产品规格

465 400 346 394 247 8 135 172 212 400 442

240.524.550 Ø10

产品标准

宽度(毫米) 465
高度(毫米) 442
厚度(毫米) 24.5
重量(千克) 5.5
支架 VESA 标准 400 X	300, 400 X 400

本文档中的信息如有变更，恕不另行通知。

角度調整與旋轉型掛牆托架安裝指南

WMN4277TT

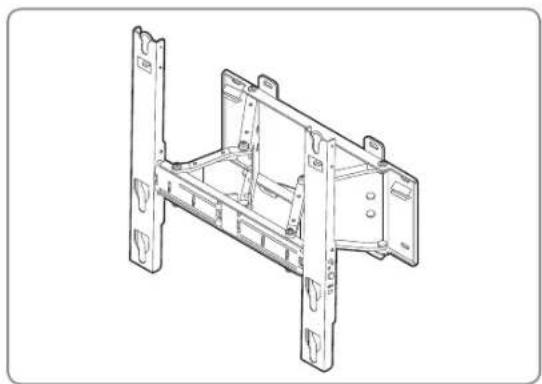

產品圖例

角度調整支架 支架 1左:1 右:1

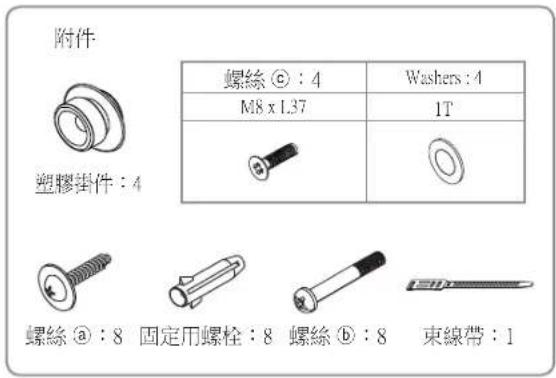

附件 螺絲⑥：4 M8 x L37 Washers：4 1T 塑膠掛件：4 螺絲⑧：8 固定用螺栓：8 螺絲⑬：8 束線帶：1

安全說明

! 請務必洽詢經授權的服務中心幫您安裝。

產品安裝後若要搬動或更換， 請向您的經銷商洽詢合格的技師。

切勿懸吊在產品上或突然撞擊產品。

1. 請勿讓兒童靠近產品。若頭部撞到產品邊緣，可能會造成嚴重的傷害。
2. 調整電視角度或進行旋轉時，請務必小心。如果產品太靠近或者貼著牆壁，可能會造成損壞。（產品四個角請加上海綿，以防損害產品或牆壁。）
3. 請勿將產品安裝在高溫和濕氣高的地方。避免將產品安裝在無法承載產品重量的牆上。
4. 安裝電視時，請勿將手指插入電視架的安裝孔中，以防觸電危險。
5. 將電視安裝到牆上後，請務必使用電視隨附的蓋帽將電視架的安裝孔蓋住。

掛牆托架組件

△安裝前查看牆壁的類型。

各牆壁類型的標準安裝需求

· 只可安裝在水泥牆壁或厚度足夠的室內裝飾牆。請參閱下圖。

最少50公称 MDF· PW等 线缆定位 最少 50公称 最少10公称 MDF·PW

模前端 最少30公差 MDF·PW 最少10公差 MDF·PW

最少30公管 水毛 最少10公管 3DF·PW 转流阀

最少 25 公重 混合的水泥槽 （石膏板厚度 除外）

· 不可安裝在未經強化的牆壁或石膏板表面上。

MDF·PW·水泥 0-24 公重

精炼脑 未辉 强化

石骨板 不可安装在石骨板上

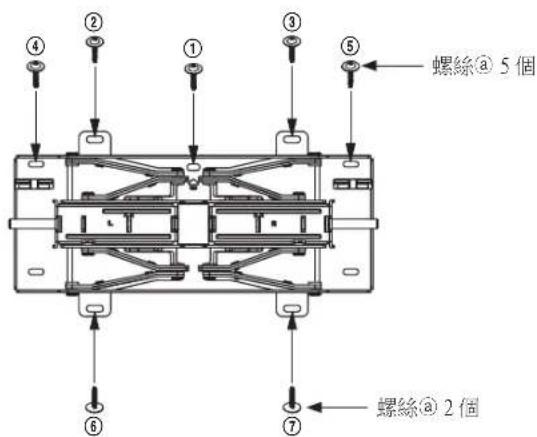

1 按照圖示將角度調整支架安裝到牆上。

④ ② ① ③ ⑤ 螺絲④ 5個 ⑥ ⑦ 螺絲④ 2個

使用固定用螺栓和螺絲⑨按照①到⑦的順序將角度調整支架鎖緊固定住。

如果無法安裝在指定的區域，請安裝在最近的地方。

如何鎖緊固定用螺栓和螺絲①

將角度調整支架對準牆上的孔洞，然後鎖緊螺絲①。

* 在牆上鑽洞時，請使用具有適當大小鑽頭的鑽孔機。請務必遵循指示進行安裝，以防安全問題。

在安裝之前應檢查牆壁的強度。如果牆壁不夠堅固，請強化牆壁並安裝托架。
所提供的螺絲和固定用螺栓適合安裝於水泥牆。
若是石膏、大理石或鋼製牆面，請使用適當的螺絲。

2 穩固地將支架固定到牆上。將支架往前拉並予以折疊。 將托架插入角度調整支架的指定區域，並使用提供的8個螺絲 ⑥鎖緊。（左右兩側均相同）

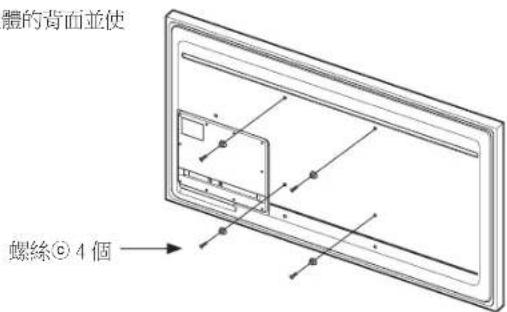

3 取下電視主體上的螺絲，將 4 個隨附的塑膠掛鉤安裝到電視主體的背面並使用螺絲◎（如圖所示）鎖緊。

體的背面並使 螺絲① 4個

將產品裝到掛牆托架上。請務必檢查左右兩側，確定已妥當固定。
安裝產品或調整角度時請小心，手指可能會不小心卡到孔洞中。
確定掛牆托架已安全地固定在牆上。產品掉落可能會傷及人體。

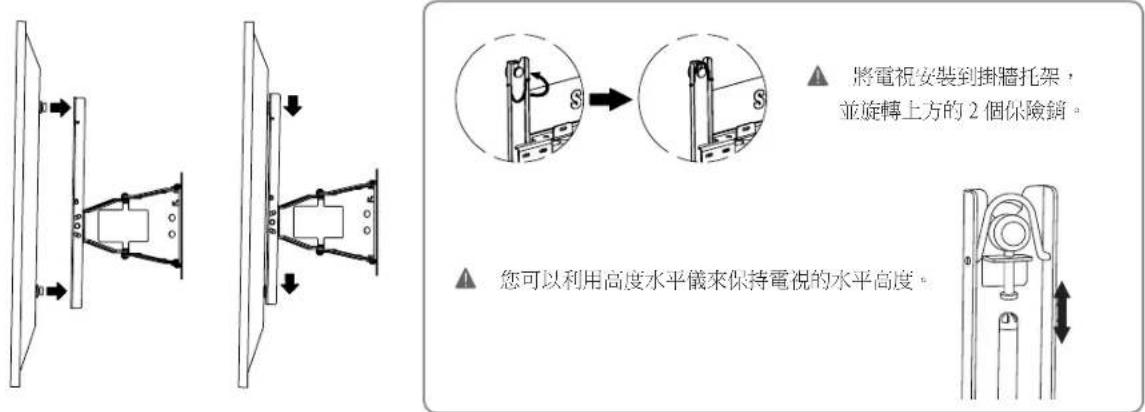

4 將掛牆托架的固定零件往前拉，要將產品安裝在掛牆托架的指定區域需要兩個人共同完成。

將電視安裝到掛牆托架，並旋轉上方的2個保險銷。

您可以利用高度水平儀來保持電視的水平高度。

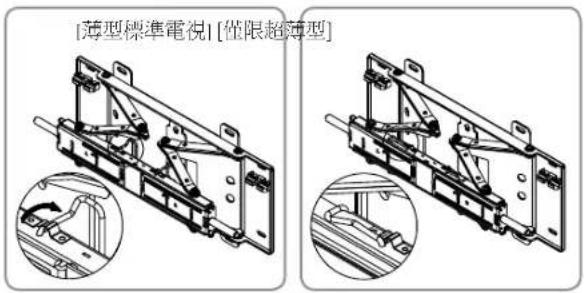

5 若要整理電源線和周邊設備的其他纜線，請使用隨附的束線帶將纜線捆束起來。確定纜線在旋轉或操作產品時是否已捆束或者散落。

* 將纜線插入，然後將角度調整支架往前拉。利用孔洞整理纜線，以避免旋轉時卡到纜線。檢查操作2\~3次，並將嵌線固定。

* 本產品採用流暢移動機制，以便於平穩地移動產品。

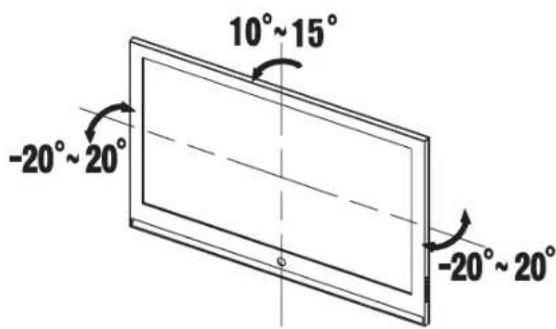

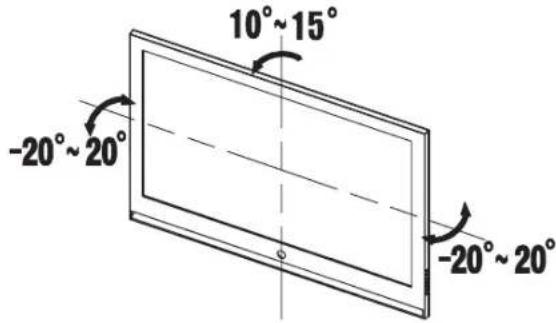

* 調整安裝角度，然後將電視貼近牆壁。

10°~15° -20°~20° -20°~20°

請勿用力調整角度。如果產品太靠近或者貼著牆壁，

可能會造成損壞。

調整左右角度時，請握住產品的左右側。

調整往下角度時請握住上方中央。

* 您可以向左或向右调整角度 -20°\~20°，

向下調整角度 10^ 15^

依機型而定，可調整的角度範圍可能不同。

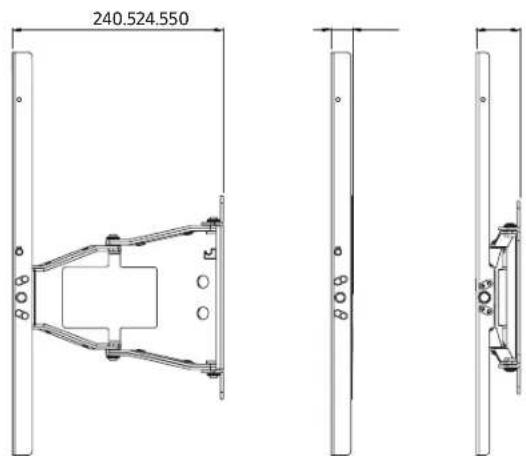

產品規格

465 400 346 394 247 8 135 172 212 400 442

寬度(毫米) 465
高度(毫米) 442
深度(毫米) 24.5
重量(公克) 5.5
支架 VESA 標準 400 X	300,400 X 400

本文件中的資訊如有變更，恕不另行通知。
