Tipo de produto	Suporte de parede inclinável e giratório
Marca	Samsung
Modelo	WMN4277TT
Dimensões (L x A x P)	465 x 442 x 24.5 mm
Peso	5.5 kg
Norma VESA compatível	400 x 300, 400 x 400
Ângulo de inclinação para baixo	10° a 15°
Ângulo de rotação esquerda/direita	-20° a +20°
Material	Aço
Fixação na parede	Buchas e parafusos para concreto (fornecidos)
Tipos de paredes compatíveis	Concreto, madeira maciça, compensado reforçado (espessura mínima 50 mm para concreto, 30 mm para madeira)
Conteúdo da caixa	Suporte inclinável (esquerdo e direito), montantes de fixação, parafusos M8, anilhas, buchas, braçadeira
Gerenciamento de cabos	Sim, com braçadeira e passagem de cabos integrada
Instalação	Requer duas pessoas, perfuração prévia
Ajuste de altura	Sim, através de sistema de ajuste
Segurança	Não se pendurar no suporte, evitar impactos, manter fora do alcance de crianças
Manutenção	Limpar com um pano macio e seco
Profundidade do suporte	24.5 mm
Garantia	Não especificada
Uso recomendado	Uso interno apenas

Perguntas frequentes - WMN4277TT SAMSUNG

Quais tipos de paredes são compatíveis com o suporte Samsung WMN4277TT?

O suporte foi projetado para instalação em parede de concreto, madeira maciça ou compensado reforçado. A espessura mínima recomendada é de 50 mm para concreto e 30 mm para madeira. Não pode ser instalado em paredes de gesso não reforçadas nem em superfícies não reforçadas.

Qual é a capacidade máxima de peso do suporte?

O manual não especifica uma capacidade máxima explícita de peso. No entanto, o suporte pesa 5,5 kg e foi projetado para televisores que atendem aos padrões VESA 400x300 e 400x400. Por razões de segurança, certifique-se de que a televisão não exceda uma carga razoável (geralmente até 50 kg para este tipo de suporte, mas verifique as especificações do fabricante).

Como instalar o suporte de parede Samsung WMN4277TT?

A instalação requer duas pessoas. Siga as etapas: 1) Fixe o suporte inclinável na parede usando as buchas e parafusos fornecidos, perfurando furos de diâmetro 6x50 mm. 2) Insira os montantes de fixação e aperte os parafusos. 3) Remova os parafusos da televisão e instale os suportes de plástico com os parafusos fornecidos. 4) Pendure a televisão no suporte e gire os pinos de segurança. 5) Use a braçadeira para os cabos.

Quais são os ângulos de inclinação e rotação do suporte?

O suporte permite inclinação para baixo de 10° a 15° e rotação esquerda/direita de -20° a +20°. Esses ângulos podem variar ligeiramente de acordo com o modelo da televisão.

O suporte é compatível com todas as televisores Samsung?

O suporte é compatível com televisores que atendem aos padrões VESA 400x300 e 400x400. Verifique as dimensões e o peso da sua televisão. Para televisores ultrafinos, precauções adicionais são necessárias.

O que fazer se os parafusos fornecidos não se adequarem à minha parede?

Os parafusos e buchas fornecidos são adequados para paredes de concreto. Para outros tipos de paredes (gesso, mármore, aço), você deve usar parafusos apropriados disponíveis no comércio. Certifique-se de que a fixação seja suficientemente forte para suportar o peso.

Como esconder os cabos com este suporte?

O suporte está equipado com uma braçadeira para prender o cabo de alimentação e os cabos periféricos. Passe os cabos pelo orifício previsto para evitar que atrapalhem a rotação. Aperte a braçadeira para manter os cabos juntos.

Posso instalar o suporte Samsung WMN4277TT sozinho?

É fortemente recomendado que duas pessoas realizem a instalação, especialmente para fixar a televisão no suporte. Uma única pessoa corre o risco de derrubar o aparelho ou se machucar.

Como ajustar a inclinação do suporte após a instalação?

Para ajustar a inclinação, segure o produto pela parte central superior e incline-o para baixo. Para a rotação, segure os dois lados e oriente-o para a esquerda ou direita. Não force se o suporte estiver muito próximo da parede.

Onde posso baixar o manual completo do suporte?

O manual completo em PDF está disponível gratuitamente no site notice-facile.com para o modelo Samsung WMN4277TT. Você também pode solicitar uma tradução no seu idioma, fornecendo seu endereço de e-mail.

MANUAL DE UTILIZADOR WMN4277TT SAMSUNG

Guia de instalação do suporte de montagem na parede para ajuste do ângulo e rotação WMN4277TT

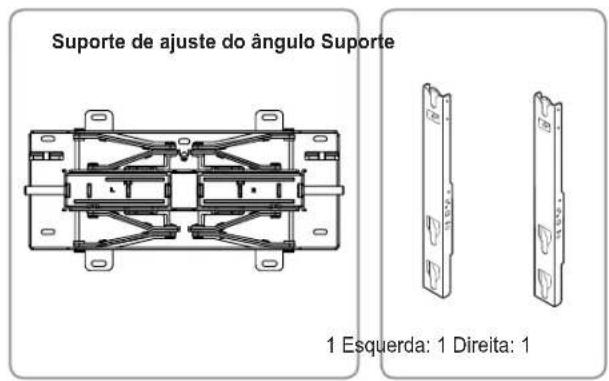

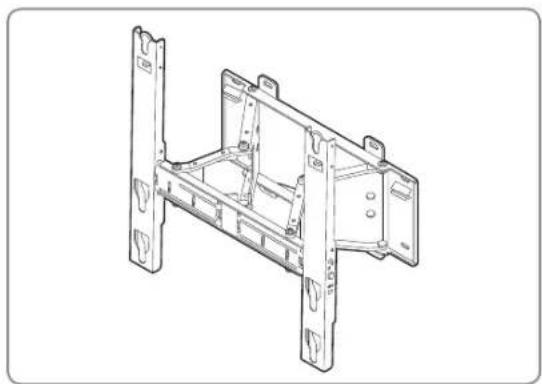

Imagem do produto

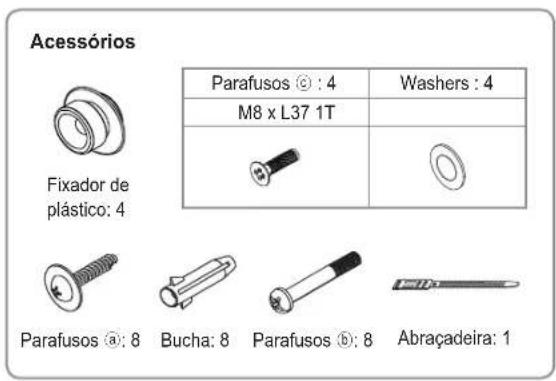

* Utilize apenas os componentes fornecidos para a instalação do suporte.

Instruções de segurança

! Contacte um centro de assistência autorizado ao instalar o aparelho.

1. Mantenha o produto afastado de crianças. Podem ocorrer danos graves se a criança bater com a cabeça nas arestas do produto.
2. Tenha cuidado ao ajustar o ângulo ou ao rodar o aparelho. O produto pode danificar-se se estiver demasiado próximo da parede.
   (Fixe algumas esponjas nos 4 cantos do produto para evitar danificar o produto ou a parede.)
3. Não instale o produto num local com temperatura e humidade elevadas. Evite instalar o produto numa parede que não suporte o peso do mesmo.
4. Não insira os dedos no orifício de instalação da base do televisor ao instalá-lo, pois existe perigo de choque eléctrico.
5. Antes de concluir a instalação na parede, certifique-se de que tapa o orifício de instalação da base do televisor com a tampa fornecida com o mesmo.

Montagem do suporte na parede

⚠ Verifique o tipo de parede antes de proceder à instalação.

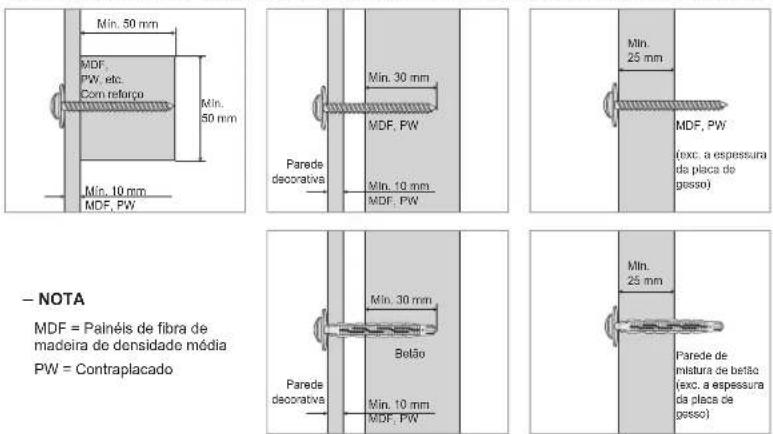

Requisitos padrão de instalação de acordo com o tipo de parede

- Apenas pode ser montado numa parede de betão ou interior de espessura suficiente. Consulte os diagramas abaixo.

MDF = Palméis de fibra de madeira de densidade média PW = Contraplacado

- Não pode ser montado em paredes não reforçadas ou em superfícies de placa de gesso.

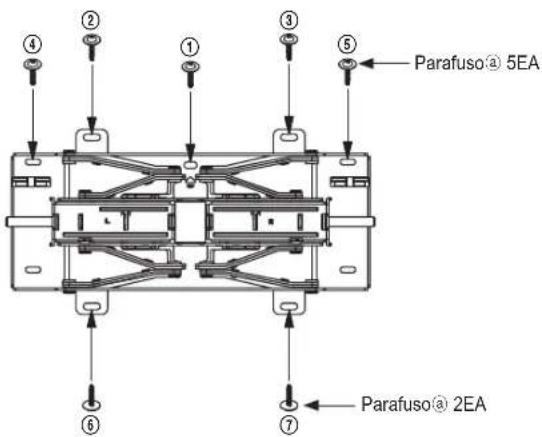

1 Monte o suporte de ajuste do ângulo na parede como se mostra na figura.

Aperte o suporte de ajuste do ângulo utilizando as buchas e os parafusos® por ordem, desde o ① até ao ⑦.

Se o produto não puder ser instalado na área designada, instale no local mais próximo.

Como apertar buchas ou parafusos®

Faça um furo na parede com a broca de 6X50.

Limpe o furo.

Insira a bucha fornecida no furo.

Faça corresponder o suporte de ajuste do ângulo com os furos na parede e aperte os parafusos ^a .

* Utilize a broca com o diâmetro adequado para fazer um furo na parede. Siga as instruções de instalação para evitar problemas de segurança.

Verifique a firmeza da parede antes de proceder à instalação. Se a parede não tiver firmeza suficiente, reforce a parede e instale o suporte.
Os parafusos e buchas fornecidos servem para instalação em paredes de cimento.
Para instalar numa parede de gesso, mármore ou aço, utilize os parafusos adequados.

2 Fixe o aparelho à parede com firmeza. Puxe o suporte para a frente e abra-o. Insira o suporte na área designada do suporte de ajuste do ângulo e aperte os 8 parafusos® fornecidos. (Faça o mesmo para o lado esquerdo e direito)

3 Retire os parafusos do corpo principal do televisor, monte os 4 fixadores de plástico fornecidos e os parafusos como ilustrado na figura, e aparafuse-os com firmeza à parte de trás do corpo principal do televisor.

Monte o produto no suporte de parede. Certifique-se de que verifica o lado esquerdo e direito para confirmar se está bem preso.
Quando colocar o produto ou ajustar o ângulo, tenha cuidado para não entalar os dedos nos orifícios.
Certifique-se de que o suporte de parede está bem firme. A queda do produto pode causar danos físicos.

1. Puxe a parte de fixação do suporte de parede para a frente. São necessárias duas pessoas para instalar o produto na área designada no suporte de parede.

Instale o televisor no suporte de parede e rode os 2 pinos de segurança na parte superior para fixá-lo.

Pode manter o nível do televisor utilizando o nivelador de altura.

[Television Fino, Normal] [Apenas Ultra fino]

5 Para gerir o cabo de alimentação e outros cabos para equipamentos periféricos, junte-os e prenda-os com a abraçadeira fornecida. Certifique-se de que os cabos não ficam soltos nem se desligam ao rodar ou utilizar o aparelho.

* Insira os cabos e puxe o suporte de ajuste do ângulo para a frente. Organize os cabos utilizando o orifício para evitar interferência com os cabos ao rodar o aparelho. Verifique o funcionamento 2 a 3 vezes e fixe o suporte à parede se estiver a funcionar correctamente.

Ajuste do ângulo do suporte para montagem na parede

* Para mover o produto suavemente foi aplicado ao mesmo um mecanismo de movimento suave.
* Ajuste o ângulo de instalação e a seguir coloque o televisor perto da parede.

Não ajuste o ângulo à força. O produto pode danificar-se se estiver demasiado próximo da parede.

Quando pretender ajustar o ângulo esquerdo ou direito, segure o produto pelo lado esquerdo e direito.

Para ajustar o ângulo inferior, segure pela parte central.

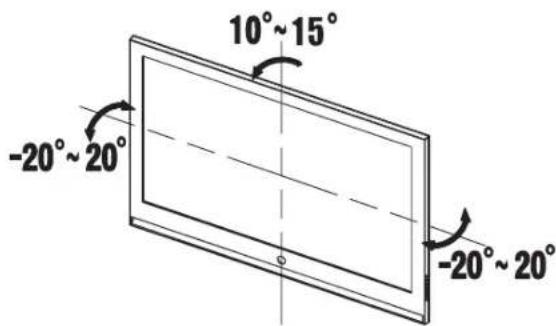

* Pode ajustar o ângulo para a esquerda e direita entre -20° a 20° e para baixo até 10° a 15°. A amplitude de ângulo ajustável pode variar consoante o modelo.

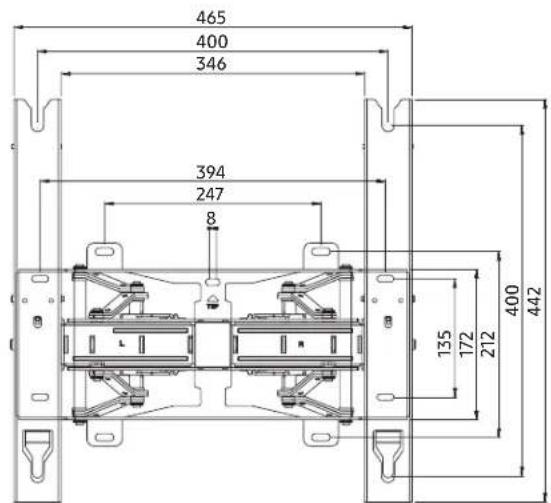

Especificações do produto

As informações constantes neste documento estão sujeitas a alterações sem aviso prévio.
