WMN4277TT - Fali tartó SAMSUNG - Ingyenes használati útmutató

Terméktípus	Dönthető és forgatható fali tartó
Márka	Samsung
Modell	WMN4277TT
Méretek (Sz x M x Mé)	465 x 442 x 24,5 mm
Súly	5,5 kg
Kompatibilis VESA szabvány	400 x 300, 400 x 400
Lejtési szög lefelé	10° - 15°
Bal/jobb forgatási szög	-20° - +20°
Anyag	Acél
Fali rögzítés	Betonhoz való tiplik és csavarok (tartozék)
Kompatibilis faltípusok	Beton, tömör fa, erősített rétegelt lemez (minimális vastagság betonnál 50 mm, fánál 30 mm)
Csomagolás tartalma	Dönthető tartó (bal és jobb), rögzítő oszlopok, M8 csavarok, alátétek, tiplik, kábelrögzítő
Kábelvezetés	Igen, kábelrögzítővel és beépített kábelátvezetéssel
Telepítés	Két személy szükséges, előfúrással
Magasságállítás	Igen, állítórendszerrel
Biztonság	Ne lógjon a tartóra, kerülje az ütéseket, tartsa gyermekektől elzárva
Karbantartás	Tisztítsa puha, száraz ruhával
Tartó mélysége	24,5 mm
Garancia	Nincs megadva
Ajánlott használat	Csak beltéri használatra

Gyakran ismételt kérdések - WMN4277TT SAMSUNG

Milyen faltípusok kompatibilisek a Samsung WMN4277TT tartóval?

A tartó beton, tömör fa vagy erősített rétegelt lemez falra való felszerelésre készült. Az ajánlott minimális vastagság betonnál 50 mm, fánál 30 mm. Nem szerelhető fel erősítetlen gipszkarton falra vagy nem megerősített felületekre.

Mi a tartó maximális súlykapacitása?

A használati útmutató nem ad meg explicit maximális súlykapacitást. Azonban a tartó súlya 5,5 kg, és VESA 400x300 és 400x400 szabványoknak megfelelő TV-khez készült. Biztonsági okokból győződjön meg arról, hogy a TV súlya nem haladja meg az ésszerű terhelést (általában 50 kg-ig, de ellenőrizze a gyártó specifikációit).

Hogyan szereljem fel a Samsung WMN4277TT faltartót?

A telepítéshez két személy szükséges. Kövesse a lépéseket: 1) Rögzítse a dönthető tartót a falhoz a mellékelt tiplik és csavarok segítségével, fúrjon 6x50 mm-es lyukakat. 2) Helyezze be a rögzítő oszlopokat és húzza meg a csavarokat. 3) Távolítsa el a TV csavarjait és szerelje fel a műanyag tartókat a mellékelt csavarokkal. 4) Akassza a TV-t a tartóra és fordítsa el a biztonsági reteszeket. 5) Használja a kábelrögzítőt a kábelekhez.

Mik a tartó döntési és forgatási szögei?

A tartó lehetővé teszi a lefelé döntést 10° - 15° között, valamint a bal/jobb forgatást -20° - +20° között. Ezek a szögek kissé eltérhetnek a TV modelljétől függően.

A tartó kompatibilis minden Samsung TV-vel?

A tartó a VESA 400x300 és 400x400 szabványoknak megfelelő TV-kkel kompatibilis. Ellenőrizze a TV méreteit és súlyát. Ultra vékony TV-k esetén további óvintézkedések szükségesek.

Mi a teendő, ha a mellékelt csavarok nem megfelelőek a falamhoz?

A mellékelt csavarok és tiplik betonfalakhoz alkalmasak. Más típusú falakhoz (gipsz, márvány, acél) használjon megfelelő, a kereskedelemben kapható csavarokat. Győződjön meg arról, hogy a rögzítés elég erős a súly elbírásához.

Hogyan rejthetem el a kábeleket ezzel a tartóval?

A tartó rendelkezik egy kábelrögzítővel a tápkábel és a perifériás kábelek rögzítéséhez. Vezesse át a kábeleket a kialakított nyíláson, hogy ne akadályozzák a forgatást. Húzza meg a rögzítőt, hogy a kábelek egyben maradjanak.

Egyedül is felszerelhetem a Samsung WMN4277TT tartót?

Erősen ajánlott, hogy két személy végezze a telepítést, különösen a TV tartóra helyezésekor. Egy személy könnyen leejtheti a készüléket vagy megsérülhet.

Hogyan állítsam be a döntést a felszerelés után?

A döntés beállításához fogja meg a terméket a felső középső részénél, és döntse lefelé. A forgatáshoz fogja meg mindkét oldalát, és forgassa balra vagy jobbra. Ne erőltesse, ha a tartó túl közel van a falhoz.

Hol tölthetem le a tartó teljes használati útmutatóját?

A teljes PDF útmutató ingyenesen letölthető a notice-facile.com weboldalról a Samsung WMN4277TT modellhez. Kérhet fordítását a saját nyelvére is, ha megadja e-mail címét.

HASZNÁLATI ÚTMUTATÓ WMN4277TT SAMSUNG

A szögbeállításos, forgatható fali konzol telepítési útmutatója

WMN4277TT

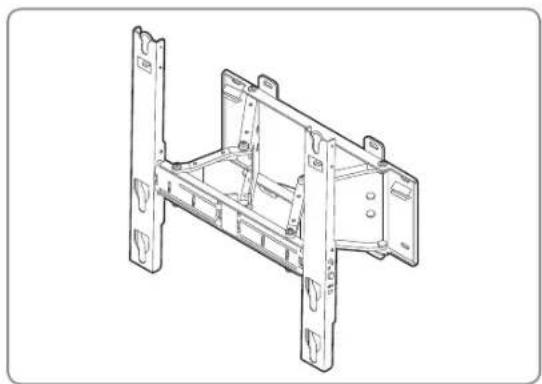

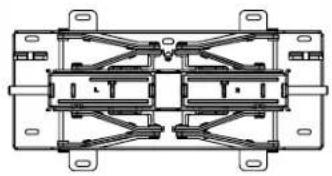

Termékábra

* A konzol telepítésénél csak a mellékelt alkatrészeket használja.

Szögbeállító rögzítőelem Rögzítőelem

Tartozékok

Müanyag akasztók: 4

① csavarok: 8

csavarok:4	Washers:4
M8 x L37 1T
	[XCA2]

⑥ csavarok: 8

Vezetékrögzítő eszköz: 1

Biztonsági előírások

! Az egység telepítéséhez kérje a hivatalos szervizközpont segítségét.

A termék telepítés utáni áthelyezése vagy cseréje szintén képzett szakember segítségét igényli.

A termékre ne akasszon más tárgyakat, és ne tegye ki a terméket hirtelen erőhatásnak.

1. A terméket tartsa gyermekektől távol. A termék éle súlyos fejsérülést okozhat.
2. A szögbeállítást vagy az egység forgatását óvatosan hajtsa végre. Ha a termék túl közel kerül vagy hozzáér a falhoz, megsérülhet. (A termék 4 sarkát védje szivacsokkal; így a sem az, sem a fal nem sérülhet meg.)
3. Ne telepítse a terméket magas hőmérsékletű vagy magas páratartalmú helyre. Ne telepítse a terméket olyan falra, amely nem birja el a súlyát.
4. Az áramütés veszélye miatt, ne dugja az úját a TV-állvány telepítőnyilásába a TV telepítésekor.
5. Fedje be a TV-állvány telepítőnyilását a TV-készülékhez kapott fedővel, mielőtt befejezné a fali telepítést.

A fali konzol felszerelése

⚠️Felszerelés előtt ellenőrizze a fal típusát.

Standard felszerelési követelmények faltípustól függően

- Csak megfelelő vastagságú beton- vagy belső falra szerelhető fel. Nézze át a lenti ábrákat.

• MEGJEGYZÉS
  MDF = közepes sürüségü farostlemez
  PW = furnèrlemez

- Nem szerelhető fel megerősítés nélküli falra vagy gipszkarton felületre.

1 Szerelje fel a szögbeállító rögzítőelemet az ábrán látható módon.

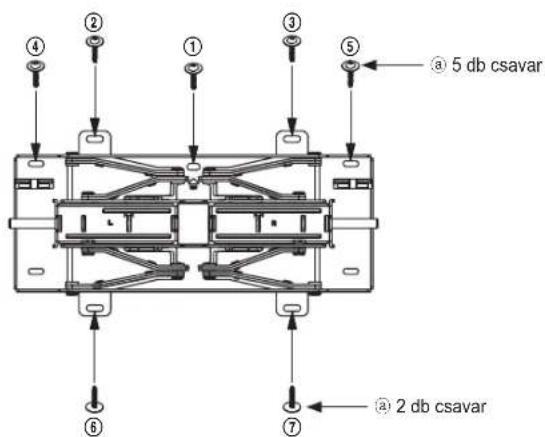

Az ①-től ⑦-ig tartó lépések végrehajtásával rögzítse a szögbeállító rögzítőelemet a tiplik és a csavarok ⑧ segítségével. Ha a jelzett területre nem szerelhető fel az eszköz, telepítse azt minél közelebb ahhoz.

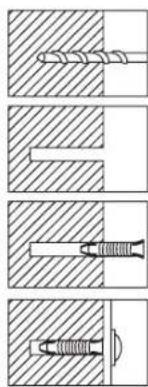

A tiplik vagy a csavarok meghúzása ①

6X50-es fúróval fúrjon lyukat a falba.

Tisztítsa meg a nyílást.

A mellékelt tiplit tegye a falnyilásba.

A szögbeállító rögzítőelemet illessze a nyilásokba, és húzza meg a csavarokat ④.

* A fúráshoz megfelelő méretű falfúrót alkalmazzon. A biztonsági problémák elkerülése érdekében feltétlenül kövesse az utasításokat.

A felszerelés előtt ellenőrizze a fal szilárdságát. Ha a fal nem elég szilárd, erősítse meg, és csak azután szerelje fel a rögzítőelemet.
A mellékelt csavarok és tiplik betonfalra történő szerelésre valók.
Gipszkarton-, márvány- vagy acélfelületen a felületnek megfelelő csavart használjon.

2 Biztonságosan rögzítse az egységet a falra. Húzza előre a rögzítőelemet, és hajtsa ki. A rögzítőelemet tegye a szögbeállító elem jelzett területére, és húzza meg a 8 mellékelt csavart (Ezt bal és jobb oldalon is végezze el.)

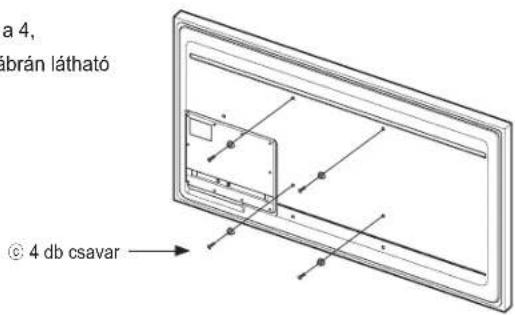

3 Távolítsa el a csavarokat a TV-készülék házáról, szerelje össze a 4, tartozékként mellékelt műanyag hengert és a csavarokat © az ábrán látható módon, és erősítse őket a TV-készülék házának hátoldalához.

⚠️ Szerelje fel a terméket a fali konzolra. A bal és a jobb oldalon is ellenőrizze a szakszerű rögzítést.
Óvatosan járjon el, nehogy az ujja beszoruljon a nyílásokba a termék felszerelése vagy a szögbeállítás során.
Gyözödjön meg arról, hogy a fali konzol erösen van-e rögzítve a falhoz. Ha a termék leesik, sérülést okozhat.

4 Húzza előre a fali konzol rögzítőrészét. A fali konzol kijelölt területére történő telepítéséhez két emberre van szükség.

Szerelje fel a TV-egységet a fali konzolra, és a felső részen forgassa el a 2 rögzítöcsapot.

A magasságállítóval beállíthatja a tévékészülék magasságát.

[Vékony és normal TV-hez is]

[Kizárólag ultravékony TV-hez]

5 A tápkábelt és a periférikus berendezések kábeleit könnyebben kezelheti, ha a vezetékeket a kapott rögzítőeszközzel kötegeli. A forgatásnál vagy működtetésnél figyeljen, hogy a kábelek ne szabaduljanak el.

* Csatlakoztassa a kábeleket, és húzza előre a szögbeállító rögzítőelemet. A nyílást kihasználva rendezze el a vezetékeket, hogy az egység forgatásakor ne keletkezzen interferencia. 2–3 alkalommal ellenőrizze a működtetést, és, ha minden rendben van, rögzítse a fali szegélyt.

A fali konzol szögének beállítása

* A termék biztonságos mozgatása érdekében az egység rugalmas mozgatószerkezettel van felszerelve.
* Állítsa a be az állvány szögét, majd rögzítse a tévét közel a falhoz.

Ne erővel állítsa be a szöget. Ha a termék túl közel kerül vagy hozzáér a falhoz, megsérülhet.

A bal és jobb oldali szögbeállításnál tartsa meg a termék bal és jobb oldalát.

A lefelé irányuló szögbeállításhoz a terméket felül, középen fogja meg.

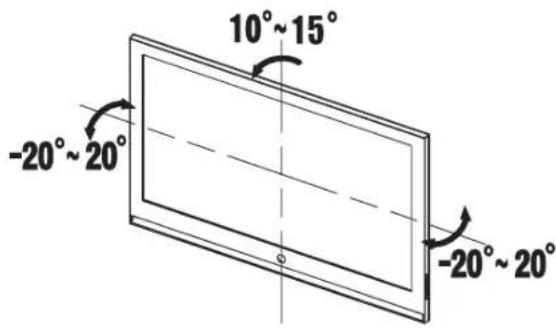

* Balra és jobbra -20° és +20° közötti szögbeállítást alkalmazhat, lefelé pedig 10–15°-osat.

A beállítási tartomány típustól függően változhat.

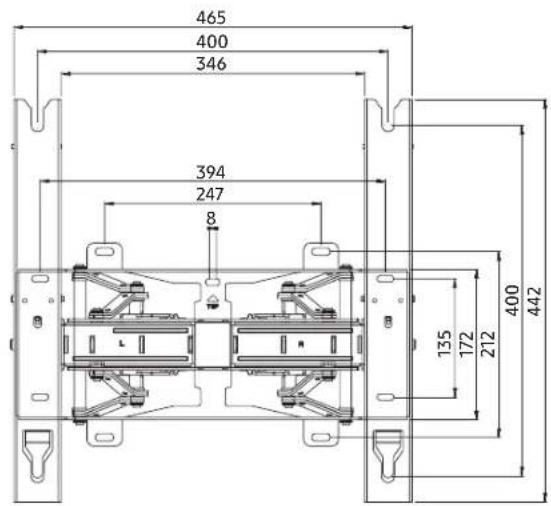

Termékleírás

Szélesség (mm) 465
Magasság (mm) 442
Mélység (mm) 24.5
Tömeg (kg) 5.5
VESA rögzítőelem-szabvány	400 X 300, 400 X 400

A jelen dokumentumban található információk külön értesítés nélkül módosulhatnak.
