Caractéristiques techniques	Support mural pour téléviseurs Samsung, compatible avec les modèles de 32 à 65 pouces.
Type de montage	Montage fixe, permettant de fixer le téléviseur à plat contre le mur.
Poids supporté	Jusqu'à 40 kg.
Dimensions du produit	Dimensions compactes pour un montage discret.
Utilisation	Idéal pour les espaces réduits, offrant une solution esthétique pour le placement des téléviseurs.
Matériaux	Acier robuste pour une durabilité accrue.
Maintenance	Vérifier régulièrement le serrage des vis et l'état des fixations.
Sécurité	Installation recommandée par un professionnel pour garantir la sécurité et la stabilité.
Informations générales	Comprend tous les accessoires nécessaires pour l'installation.

FOIRE AUX QUESTIONS - WMN4277TT SAMSUNG

Comment installer le support mural SAMSUNG WMN4277TT ?

Pour installer le support mural, commencez par localiser les points de fixation sur le mur. Utilisez un niveau pour vous assurer que le support est droit. Percez des trous et insérez des chevilles adaptées au type de mur. Fixez le support au mur à l'aide des vis fournies.

Le support mural est-il compatible avec toutes les tailles de téléviseurs ?

Le support mural SAMSUNG WMN4277TT est conçu pour être compatible avec des téléviseurs de 32 à 65 pouces. Vérifiez le poids et les dimensions de votre téléviseur avant l'installation.

Quel est le poids maximum supporté par le SAMSUNG WMN4277TT ?

Le support mural SAMSUNG WMN4277TT peut supporter un poids maximum de 45 kg.

Le support mural permet-il de pivoter ou d'incliner le téléviseur ?

Le SAMSUNG WMN4277TT est un support mural fixe, ce qui signifie qu'il n'inclut pas de fonctionnalités de pivotement ou d'inclinaison.

Comment puis-je cacher les câbles une fois le téléviseur installé ?

Pour cacher les câbles, vous pouvez utiliser des cache-câbles ou des goulottes que vous pouvez fixer au mur. Assurez-vous de bien organiser les câbles avant de les placer dans le cache.

Y a-t-il des précautions à prendre lors de l'installation ?

Oui, assurez-vous de vérifier la solidité du mur avant de fixer le support. Évitez d'installer le support sur des murs en plâtre ou des cloisons sèches sans renfort approprié. Utilisez toujours les outils et les matériaux recommandés dans le manuel d'installation.

Que faire si je perds une vis ou un accessoire du support ?

Si vous perdez une vis ou un accessoire, contactez le service client de Samsung ou le revendeur pour obtenir des pièces de rechange.

Le support mural est-il livré avec un manuel d'instructions ?

Oui, le support mural SAMSUNG WMN4277TT est livré avec un manuel d'instructions détaillé pour vous guider tout au long de l'installation.

MODE D'EMPLOI WMN4277TT SAMSUNG

Guide d'installation du support mural inclinable et rotatif WMN4277TT

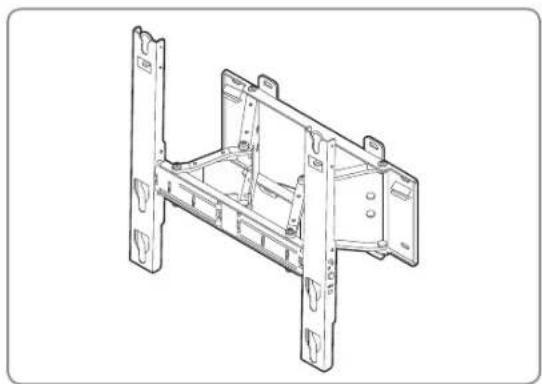

Illustration du produit

* Utilisez exclusivement les composants fournis pour l'installation du produit.

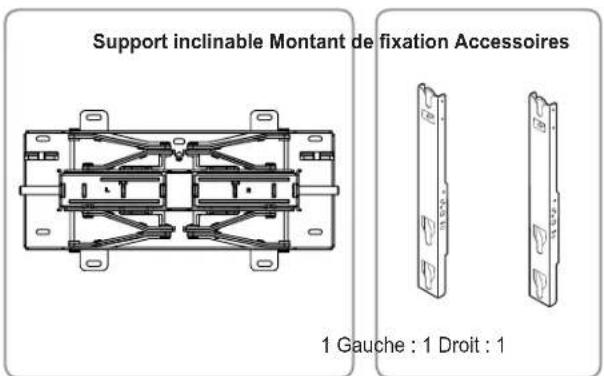

Support inclinable Montant de fixation Accessoires 1 Gauche : 1 Droit : 1

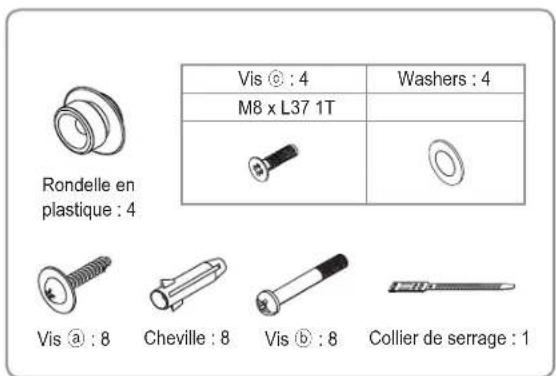

Rondelle en plastique : 4 Vis @ : 4 M8 x L37 1T Washers : 4 Vis @ : 8 Cheville : 8 Vis @ : 8 Collier de serrage : 1

Consignes de sécurité

Veillez à contacter un service technique agréé lorsque vous installez le produit.

Si vous devez déplacer ou remplacer le produit après installation, adressez-vous à un technicien qualifié recommandé par votre revendeur.

Ne vous suspendez pas au produit et évitez les coups brusques.

1. Tenez le produit hors de portée des enfants. En cas de choc contre les bords du produit, les risques de blessures à la tête sont importants.
2. Soyez prudent lorsque vous réglez l'angle d'inclinaison ou de rotation de l'appareil. Le produit risque d'être endommagé s'il se trouve trop près du mur. (Vous pouvez placer des protections en mousse sur les 4 angles du produit pour éviter d'endommager celui-ci ou d'abîmer le mur.)
3. N'installez pas le produit dans un endroit où la température est élevée ou le taux d'humidité important. Evitez d'installer le produit sur un mur ne pouvant pas supporter le poids de l'appareil.
4. Pour éviter tout risque d'électrocution, n'insérez pas les doigts dans l'orifice d'installation du socle TV lorsque vous mettez le téléviseur en place.
5. Veillez à recouvrir l'orifice d'installation du socle TV à l'aide du cache fourni avec le téléviseur avant de procéder à l'installation murale.

⚠ Vérifiez le type de mur avant de procéder à l'installation.

Conditions d'installation standard en fonction du type de mur

- Peut uniquement être installé sur un mur en béton ou intérieur d'une épaisseur suffisante. Reportez-vous aux schémas ci-dessous.

Min. 50 mm MDF, CP, etc. avec renforcement Min. 50 mm Min. 10 mm MDF, CP

Min. 30 mm MDF, CP Mur artistique Min. 10 mm MDF, CP

Min. 25 mm MDF, CP (épaissour des plaques de plâtre non comprise)

• REMARQUE
  MDF = Panneaux de fibres à densité moyenne CP = Contreplaqué

Mur artistique Min. 30 mm Béton Min. 10 mm MOF, CP

Min. 25 mm Mur en béton mélangé (épaisseur des plaques de plâtre non comprise)

- Ne peut pas être installé sur des murs non renforcés ni sur des surfaces en plaques de plâtre.

Mur artistique sans renforcement

Plaques de plâtre Ne peut être installé sur un mur en plaques de plâtre

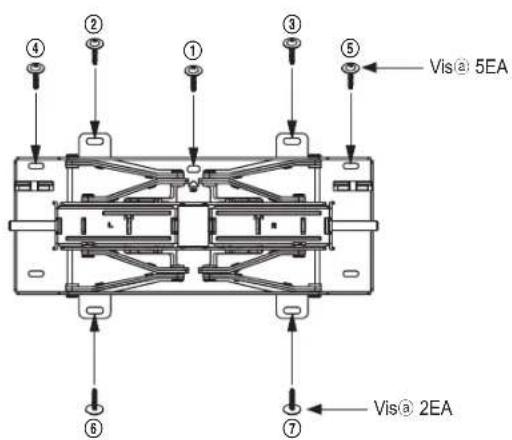

1 Installez le support inclinable au mur, comme illustré ci-dessous.

④ ② ① ③ ⑤ Vis® 5EA ⑥ ⑦ Vis® 2EA

Fixez le support à l'aide des chevilles et des vis⑨ fournies, en suivant l'ordre du ① au ⑦.

Si vous ne pouvez pas installer le support à l'endroit prévu, placez-le à l'endroit possible le plus proche.

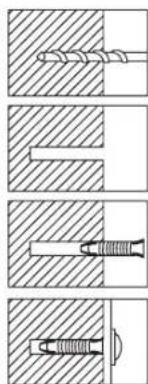

Comment serrer les chevilles et vis ^a

Percez un trou dans le mur avec la mèche 6X50.

Nettoyez le trou.

Insérez la cheville fournie dans le trou.

Placez le support inclinable en face des trous au mur et serrez les vis ^① .

* Utilisez une mèche du diamètre approprié pour percer un trou dans le mur. Veillez à respecter les consignes d'installation pour éviter tout problème de sécurité.

Vérifiez la solidité du mur avant installation. S'il n'est pas suffisamment résistant, renforcez le mur avant d'installer le support.
Les vis et chevilles fournies sont adaptées aux murs en béton.
Pour un mur en plâtre, en marbre ou en acier, utilisez des vis appropriées.

2 Fixez fermement le produit au mur. Tirez le support vers l'avant pour le déplier. Insérez le montant de fixation à l'emplacement prévu sur le support inclinable et serrez les 8 vis® fournies (même chose à gauche et à droite).

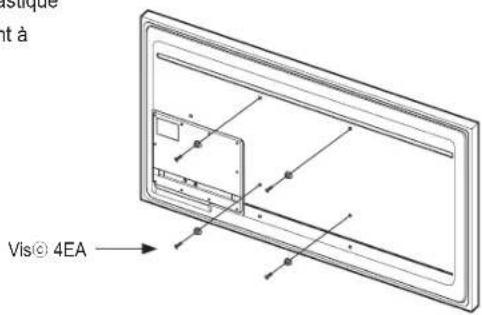

3 Retirez les vis du corps du téléviseur, installez les 4 supports en plastique fournis et les vis Ⓞ comme illustré sur l'image et fixez-les solidement à l'arrière du corps du téléviseur.

Vis© 4EA

Placez le produit sur le support mural. Vérifiez bien les côtés gauche et droit pour vous assurer que tout est parfaitement fixé.
Lors de l'installation du produit ou du réglage de l'inclinaison, veillez à ne pas vous coincer les doigts dans les trous.
Assurez-vous que le support est parfaitement fixé au mur. En tombant, il risquerait en effet de blesser quelqu'un.

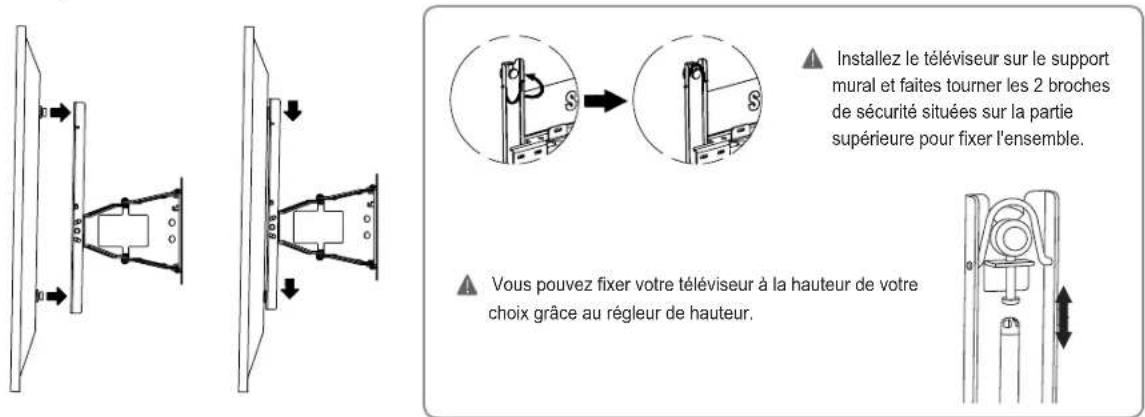

1. Tirez la partie de fixation du support mural vers l'avant. L'installation du produit sur son support mural nécessite l'intervention de deux personnes.

Installez le téléviseur sur le support mural et faites tourner les 2 broches de sécurité situées sur la partie supérieure pour fixer l'ensemble.

Vous pouvez fixer votre téléviseur à la hauteur de votre choix grâce au régleur de hauteur.

[Téléviseur fin ou normal]

[Téléviseur ultraplat uniquement]

5 Pour attacher le cordon d'alimentation et les câbles des autres appareils périphériques, utilisez le collier de serrage fourni. Assurez-vous qu'aucun câble n'est séparé des autres ou ne sort du collier lorsque vous manipulez ou faites pivoter le support.

* Insérez les câbles et tirez le support d'inclinaison vers l'avant.

Faites passer les fils dans le trou prévu à cet effet pour éviter qu'ils ne viennent gêner la rotation du support.

Faites pivoter le support 2 ou 3 fois afin de contrôler que tout fonctionne correctement et, si tel est le cas, fixez la partie murale.

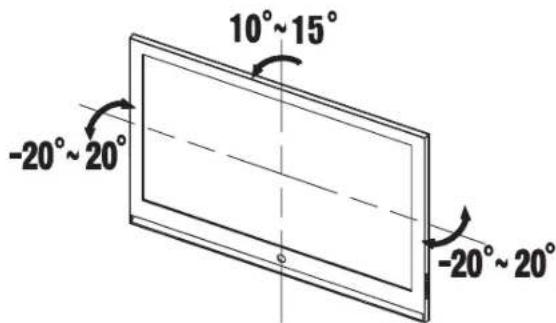

Réglage de l'inclinaison du support mural

* Ce produit est pourvu d'un mécanisme de mouvement fluide qui permet une orientation et une inclinaison en douceur.
* Réglez l'angle d'installation et placez ensuite le téléviseur près du mur.

10°~15° -20°~20° -20°~20°

Ne forcez pas pour régler l'inclinaison. Le produit risque d'être endommagé s'il se trouve trop près du mur.

Tenez le produit par ses deux côtés pour l'orienter vers la gauche et vers la droite.

Tenez la partie centrale supérieure pour régler l'angle d'inclinaison vers le bas.

* Vous pouvez régler l'inclinaison vers la gauche ou la droite de -20° à +20°, et vers le bas de 10° à 15°. Cette plage d'inclinaison peut varier en fonction du modèle.

Caractéristiques techniques du produit

465 400 346 394 247 8 135 172 212 400 442

Largeur (mm) 465
Hauteur (mm) 442
Profondeur (mm) 24.5
Poids (Kg) 5.5
Norme VESA pour support 400 X 300, 400 X 400

Les informations contenues dans ce document peuvent faire l'objet de modifications sans préavis.
